太阳能风光互补LED路灯基本设计方案

太阳能风光互补路灯项目技术方案供货商：地址：电话：传真：手机：项目经理：日期：目录目录 (02)企业简介 (03)一、***县气候资料 (04)二、工程概况 (04)三、设计理念与目的 (04)四、设计方案 (05)五、配件介绍 (09)六、技术服务及售后服务 (15)附件一：地基图纸 (16)企业简介（略）一、***县气候资料***县纬度较低，太阳投射角大，光照时间长，年均日照天数225天，年日照时数2139小时，太阳总辐射量4500-5800兆焦耳/平方米。

年平均气温23—24度，1月份平均气温16.9 度，7月份平均气温为28.3度。

年平均强风有3.1次，年平均风速2.5米/秒。

二、工程概况：工程地点：***县***大道具体道路情况如下：道路长度450米，主干道路宽16米，自行车道2.5米，人行道5米安装数量：46盏三、设计理念与目的我们希望通过此次路灯工程的设计和实施，营造出和谐、丰富的的日间景象，明亮、多姿的夜间景象，体现出***人民热情好客表现出和谐社会欣欣向荣的景象。

坚持高水平、高标准、高起点，与自然、人文相协调的原则，设计出有品位，结合城市特色的照明工程。

风能和太阳能是目前全球在新能源利用方面技术最成熟、最具规模化和产业化发展的行业，然而风力发电和太阳能发电两者互补性的结合实现了两种新能源在自然资源的配置方面、技术方案的整合方面、性能与价格的对比上达到了对新能源综合利用的最合理。

风光互补技术的开发与应用，利用自然界的风能和太阳能两种可再生资源，对气象资源的利用更加充分，可实现昼夜发电。

在合适的气象资源条件下，风光互补发电系统可提高系统供电的连续性、稳定性和可靠性。

在***县太阳能、风能资源比较丰富，且互补性非常好的情况下，我们对在系统的部件配置、运行模式及负荷调度方法等进行优化设计后，系统负载靠风光互补发电即可获得连续、稳定的供电。

四、设计方案：根据***县的实际情况，本次***大道工程照明灯具采用40WLED 和20WLED光源的双臂风光互补路灯，主光源高度7米，副光源高度5米，整灯总高度9米，路灯间距20米，布灯方式采用双侧对称布灯，本次道路设计中，道路平均照度达到12LX，照明要求满足城市机动车交通道路次干道照明要求。

风光互补式LED路灯设计方案设计者：黄钜海(浙江科技学院建筑工程学院，杭州，310023) 一、设计概述风光互补式LED路灯功能特点：1、风光一体，互补性强，稳定性高2、适用范围广泛、适应性强、实用性强3、一次性投入、持续性产出、使用寿命长:4、对环境不产生任何污染、绝对绿色环保5、性能稳定，故障率低为保证风力发电机和太阳能电池能平稳、安全的运行，同时也配合路灯灯杆的多样化造型，我们将风光互补路灯灯杆设计为自立式路灯灯杆。

风力发电机位于灯杆的顶端，太阳能电池板位于灯杆的中上部，详见上图。

具体配置方案如下：灯杆高度：10米，灯具离地8米，灯杆间距25米灯杆材质：Q235优质钢结构标准灯杆（热镀锌/喷塑）太阳能光伏组件：100W|风力发电机：额定功率300W 启动风速s,额定风速10m/s光源：60WLED灯蓄电池：地埋式磷酸铁锂电池100AH控制系统：智能升压型，微电脑智能控制、防过充、过放、防潮、输出短路保护及光控+时控自动开、关灯。

工作时间：10小时/天，前5小时全亮，后5小时半功率亮；阴雨天连续工作3-7天工作温度：-20℃~+45℃相对湿度：20%--90%。

部件、型号及规格数量备注风力发电机GARDENSON-300W /24V 1台低风速型风力发电机太阳能电池板<100W/24V2块单晶硅蓄电池100AH/24V 2只磷酸铁锂电池光源及灯具"HY720LD60W1套华豫新能源LED路灯风光互补路灯控制器SN400-24 1只带卸荷保护装置自立式路灯灯杆成套·灯高8米、杆高10米1套含地脚笼、太阳能支架附件电缆等）二、详细说明风力发电机风机是风光互补路灯的标志性产品，风机的选择最关键的是要风机的运行平稳。

灯杆是无拉索塔，最担心因风机运行时的振动引起灯罩和太阳能支架的固定件松脱。

选择风机的另一个主要因素就是风机的造型要美观，重量要轻，减小塔杆的负荷。

这里选用嘉顿雄GARDENSON 牌GARDENSON-200W/300W型风机】技术参数：300W 起动风速：（m/s）额定风速：12（m/s）切入风速：s 额定电压：24V 额定功率：300W 最大功率：400W 风叶直径: m 风叶数量: 6（pcs）整机重量: 10kg 大风保护：泄荷及电磁制动工作温度: -20℃至40℃海拔高度：≤4500m（额定工况海拔高度为1000m）最大风速：≤35m/s电机选用60W国际先进的永磁式发电机，动平衡好、切割磁力线佳效率高，低速性能好，2级风就能发电。

基于风光互补LED节能路灯控制系统的设计摘要：大部分道路路灯采用恒亮照明方式，造成严重的浪费，本设计通过调节PWM占空比来调节LED亮度的调节，根据需要调节路灯的亮度。

本设计对路灯进行智能控制及节能研究有着积极的意义。

关键词：风光互补，LED 智能路灯，单片机引言风能和太阳能是可再生的绿色能源，各国为进行研究和利用都投入了巨额资金。

嘉兴市位于杭嘉湖平原的中心地带，而且冬夏季风交替显著，季风特征明显，风力资源丰富。

因此高校路灯智能调节亮度并采用风光互补LED节能路灯一种非常好的节能方案。

1控制系统整体方案本设计包括风光互补和LED亮度智能调节，两系统共用一个控制器，风光互补系统主要是将太阳能和风能进行有效结合，并且把电能存储在蓄电池中，通过控制蓄电池实现对LED路灯的供电时间和亮度控制。

同时加入市电接入，保证LED路灯的正常使用。

2节能道路路灯系统结构在风光互补系统种，白天主要是风力和太阳能光伏同时发电，这时系统的电能来自于太阳能光伏板和风机产生的电能；夜间，太阳能光伏板无法发电，因此主要依靠风机进行发电。

本设计对电能的存储使用蓄电池存储，并对路灯进行供电。

控制器是系统中最重要的，它决定了整个系统的性能的优劣，它的功能是对电能进行管理以及控制。

系统结构框图如图1所示。

图1系统结构框图3节能道路路灯控制系统设计3.1智能控制器硬件电路设计智能控制器的设计是本课题的重点。

控制器的设计方案直接影响着系统的整体性能。

根据系统的特点，智能控制器使用单片机STC89C52RC来实现，该单片机具有高速、低功耗、超强抗干扰的优点，在8位单片机中性能优异。

3.2光信号采集模块设计在本设计方案中，如果出现阴雨天气，光照强度不足需要自动开启路灯，是根据光信号采集模块来对外界光照强度进行判断，本设计使用光敏电阻作为传感器。

光敏电阻的阻值随着外界光照强度的变化而变化，使得采集的电流大小发生改变，采用LM358作为运算放大器对电路中的电流进行放大，在通过A/D转换器将电信号传回到单片机之后，控制器通过判断电信号阈值来决定是否打开还是关闭路灯。

风光互补LED路灯控制器的设计摘要：本文介绍了风光互补及风光互补的技术原理、技术结构及技术优势和风光互补系统的组成、风光互补路灯的优势；以及介绍了风光互补控制器，风光互补控制器的特点，风光互补控制器的工作原理。

關键词：风光互补；工作原理；技术结构一、风光互补的概念及技术原理风光互补是一套发电应用系统，该系统是利用太阳能单晶硅电池板、风力发电机将发出的电能存储到蓄电池组中，当用户需要用电时，逆变器将蓄电池组中储存的直流电转变为交流电，通过输电线路送到用户负载处。

是风力发电机和太阳电池方阵两种发电设备共同发电。

二、风光互补的技术构成（一）发电部分：由1台风力发电机和太阳能电池板组成，完成风一电；光一电的转换，作。

（二）蓄电部分：由多节蓄电池组成，完成系统的全部电能储备任务。

（三）风光互补控制器：集光控亮灯，时控关灯，自动功率跟踪，自动泄荷，过充过放保护功能于一体，对负载进行全方面的控制。

（四）负载部分：本项目由于未使用逆变器，所以直接使用直流LED照明灯作为负载。

三、风光互补控制器（一）风光互补控制器的概述。

风光互补控制器是专门为风能、太阳能发电系统设计的；集风能控制、太阳能于一体的智能型控制器。

充分利用风能和光能资源发电，可减少采用单一能源可能造成的电力供应不足或不平衡的情况。

设备不仅能够高效率地转化风力发电机和太阳能电池板所发出的电能对蓄电池进行充电，而且还提供了强大的控制功能。

集光控亮灯，时控关灯，自动功率跟踪，自动泄荷，过充过放保护功能于一身，性能稳定可靠。

（二）风光互补控制器的特点及功能1.风光互补控制器的主要功能（1）白天对太阳能电池板的电压和电流进行检测太阳能电池板最大输出功率点，使太阳能电池板以最大输出功率给蓄电池充电，并控制太阳能电池对蓄电池进行充电的方式；（2）控制光电互补自动转换，晚上控制蓄电池放电，驱动LED负载照明；（3）对蓄电池实行过放电保护、过充电保护、短路保护、反接保护和极性保护；（4）控制LED灯的开关，通过对外环境监测，可以控制LED 灯开灯、关灯时间。

风光互补路灯课程设计一、课程目标知识目标：1. 让学生理解风光互补路灯的基本原理，掌握风能和太阳能转换为电能的基本过程。

2. 学会分析风光互补路灯系统的组成部分及其功能，了解其在现代城市照明中的应用。

3. 掌握风光互补路灯的优缺点，了解其在节能环保方面的意义。

技能目标：1. 培养学生运用物理知识解决实际问题的能力，通过小组合作，设计简单的风光互补路灯系统。

2. 提高学生的实验操作能力，学会使用相关仪器和设备进行风光互补路灯的测试与评估。

3. 培养学生的数据分析能力，能对实验数据进行处理和分析，得出合理结论。

情感态度价值观目标：1. 培养学生对新能源技术的兴趣，激发他们探索科学奥秘的热情。

2. 增强学生的环保意识，让他们认识到风光互补路灯在节能环保方面的重要性。

3. 培养学生的团队协作精神，让他们在合作中学会尊重、理解和帮助他人。

课程性质：本课程为跨学科综合实践活动课程，结合物理、能源、环保等多方面知识。

学生特点：本课程面向初中学生，他们对新能源有一定了解，但缺乏深入的认识，动手能力和团队合作能力有待提高。

教学要求：注重理论与实践相结合，鼓励学生积极参与实验，培养他们的观察、分析和解决问题的能力。

在教学过程中，关注学生的个体差异，充分调动他们的学习积极性，提高教学效果。

通过本课程的学习，使学生能够达到上述课程目标，并在后续的教学设计和评估中，对具体学习成果进行跟踪与反馈。

二、教学内容1. 引言：介绍风光互补路灯的基本概念，引导学生关注新能源在现代城市建设中的应用。

相关教材章节：《新能源技术与应用》第一章 新能源概述2. 风能利用原理：- 风能的基本概念和特点- 风力发电机的结构和工作原理相关教材章节：《新能源技术与应用》第二章 风能及其利用3. 太阳能利用原理：- 太阳能的基本概念和特点- 太阳能电池的原理与分类相关教材章节：《新能源技术与应用》第三章 太阳能及其利用4. 风光互补路灯系统组成与设计：- 系统的组成部分及其功能- 风光互补路灯的设计原则和步骤- 案例分析：介绍典型的风光互补路灯项目相关教材章节：《新能源技术与应用》第四章 风光互补发电系统5. 实践操作：- 搭建简易风光互补路灯模型- 实验操作：测试风光互补路灯的性能- 数据收集与分析相关教材章节：《新能源技术与应用》第五章 实践操作6. 总结与评价：- 对风光互补路灯的优缺点进行总结- 评估学生在实践操作中的表现- 讨论风光互补路灯在节能环保方面的意义相关教材章节：《新能源技术与应用》第六章 新能源评价与展望教学内容安排和进度：本课程共计6课时，每课时40分钟。

风光互补型智能路灯系统设计主考院校：专业：指导老师：考生姓名：准考证号：二零一二年四月十日摘要随着科技的发展，我们的生活变好了，但是我们周围的环境越来越差，而且自然界中一次性能源也越来越少，这样就被迫我们要去寻找新的能源。

太阳能和风能在资源条件和技术应用上都有很好的互补特性。

由于风能和太阳能的随机性、间歇性，为满足稳定、持续的给路灯供电的需要，而新的能源单一化的使用却不能解决我们所面临的问题，能源的合理利用也越来越成为世界各国研究的主题。

本文介绍了风光互补型智能路灯系统设计，此系统可将风能与太阳能合理的结合互补，风光互补型路灯是利用太阳能组件的光生伏特效应，将光能转换为电能，以及风力发电将风能转化为电能，并储存在蓄电池中供负载使用，它是集太阳能光伏技术、风能发电技术、蓄电池技术、照明光源技术于一体的新兴技术。

由于小型风光互补路灯控制器的结构复杂，影响运行控制的因素很多，此文只着重考虑了在整个风光互补系统的经济性、可靠性的基础上进行蓄电池充放电控制系统和路灯控制系统的研究，为小型风光互补路灯控制器运行控制的深入研究和控制系统的不断完善提供了参考，以及用MCS-51中AT89C51单片机系统来控制整个电路，在电路中利用光敏电阻来对路灯的开与关进行控制，构成反馈电路来对路灯出现故障时的软件反馈，来对路灯的整体设计加以完整。

关键词：新型能源；智能型路灯；单片机；能源互补目录第一章绪论1.1 研究背景1.2 我国太阳能、风能发电的发展趋势1.2.1 太阳能发电的发展趋势1.2.2 风能发电的发展趋势1.3 本课题的研究内容第二章太阳能和风能发电系统的工作原理 2.1 传统的电力给电系统的原理2.1.1 传统的电力给电系统的原理2.1.2 传统的电力给电系统的弊端2.2 传统的光伏发电系统的原理2.2.1 传统的光伏发电系统的原理2.2.2 光伏发电系统的弊端2.3 传统的风力发电系统的原理2.3.1 风力发电系统的原理2.3.2 风力发电系统的不足2.4 风光互补发电系统的原理2.4.1 最合理的独立电源系统2.4.2 技术方案的最优配置第三章风光互补发电系统中蓄电池的工作原理 3.1 蓄电池的工作特性3.1.1 铅蓄电池的工作原理3.1.2 蓄电池的工作温度影响3.2 蓄电池的检测第四章路灯定时控制4.1 路灯的开关与外界光照强度的关系4.2 采用光敏开关检测环境照度第五章控制器硬件部分及外围电路设计5.1 风光互补控制器方框原理图5.2 硬件设计原则5.3 时钟电路5.4 复位电路5.4.1 可靠性5.4.2 人工复位5.5 按键电路5.6 显示电路5.6.1 显示方式选择5.6.2 LED的驱动和显示第六章软件设计6．1 主程序6．2 计时程序6．3 中断程序第七章系统的硬件抗干扰设计 7.1 抗干扰概念7.2 干扰的消除第一章绪论1.1 研究背景随着科技的发展，我们的生活变好了，但是我们周围的环境越来越差，而且自然界中一次性能源也越来越少，这样就被迫我们要去寻找新的能源。

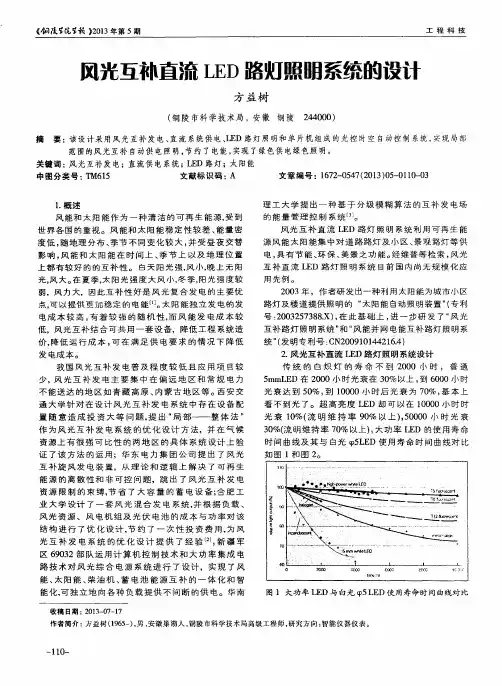

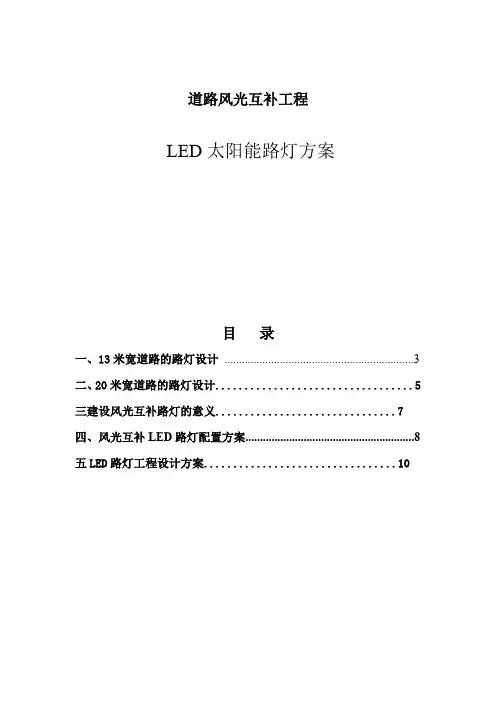

道路风光互补工程LED太阳能路灯方案目录一、13米宽道路的路灯设计 (3)二、20米宽道路的路灯设计 (5)三建设风光互补路灯的意义 (7)四、风光互补LED路灯配置方案 (8)五LED路灯工程设计方案 (10)一、13米宽道路的路灯设计根据设计要求这种道路一般为人车混用的支路，车流少、车速低和路面是13米宽的水泥混凝土路面，可以选用单侧布置。

效果图灯具高度H=8米，间距S=20米，灯具悬挑长1.5米则有效路宽为11.5米，根据国家照明标准要求其照明平均照度Eav不低于 3.5Lx，平均照度均匀度Emin/Eav不小于3.5。

灯具采用LED照明灯具，56WLED灯具来做光源，其光通量为5500Lm，其等高8米道路平面等照度曲线图为:照度计算伪色图：选用路灯利用系数U=0.32(国际照明委员会推荐0.3),维护系数K=0.8;则其路面平均照度为：Eav=U*Φ*N*K/W*S=0.32*8000*1*0.8/11.5*30=5.93lx；根据灯具的等照度曲线可以得出其最小照度值Emin不小于3 lx则其平均均匀度为：Emin/Eav=3/5.93=0.5。

所以该安装方案路面平均照度Eav=5.93lx,平均均匀度Emin/Eav=0.5符合国家标准要求。

二、20米宽道路的路灯设计根据这种道路一般为次于干路，车流较多、车速较快和路面是20米宽的水泥混凝土路面，可以选用比侧对称布置:效果图灯具高度H=12米，间距S=40米，灯具悬挑长2米则有效路宽为16米，根据国家照明标准要求其照明平均照度Eav不低于5.6Lx,照度均匀度Emin/Eav不小于0.35。

灯具采用LED照明灯具，84WLED照明灯具做主灯光源，30WLED照明灯具做辅道灯光源，其光通量为8400Lm和2900Lm，其灯高12米道路平面等照度曲线图为：选用路灯利用系数U=0.32(国际照明委员会推荐0.3)，维护系数K=0.8;则其路面平均照度为：Eav=U*N*K/W*S=0.32*8000*1*0.8/13*25=6.3Lx根据灯具的等照度曲线图可以得出其最小照度值Emin不小于3Lx则其平均均匀度为:Emin/Eav=36.3=0.47所以该安装方案路面平均照度Eav=6.3Lx，平均均为度Emin/Eav=0.47符国家标准要求。

风光互补太阳能路灯设计方案设计单位：乌鲁木齐旭日阳光太阳能工程有限公司设计时间：二0 一一年三月二十日设计人员：姜广建电话：风光互补路灯设计方案现场效果图一、自然资源状况在跨入21 世纪之际，人类将面临实现经济和社会可持续发展的重大挑战，在有限资源和环保严格要求的双重制约下发展经济已成为全球热点问题。

而能源问题将更为突出，不仅表现在常规能源的匮乏不足，更重要的是化石能源的开发利用带来了一系列问题，如环境污染，温室效应都与化石燃料的燃烧有关。

目前的环境问题，很大程度上是由于能源特别是化石能源的开发利用造成的。

因此，人类要解决上述能源问题，实现可持续发展，只能依靠科技进步，大规模地开发利用可再生洁净能源。

太阳能和风能等清洁能源以其独具的优势，其开发利用必将在21 世纪得到长足的发展，并终将在世界能源结构转移中担纲重任，成为21 世纪后期的主导能源。

1.1 化石能源带来的问题(1)能源短缺：由于常规能源的有限性和分布的不均匀性，造成了世界上大部分国家能源供应不足，不能满足其经济发展的需要。

从长远来看，全球已探明的石油储量只能用到2020 年，天然气也只能延续到2040 年左右，即使储量丰富的煤炭资源也只能维持二三百年。

因此，如不尽早设法解决化石能源的替代能源，人类迟早将面临化石燃料枯竭的危机局面。

(2)环境污染：当前，由于燃烧煤、石油等化石燃料，每年有数十万吨硫等有害物质抛向天空，使大气环境遭到严重污染，直接影响居民的身体健康和生活质量；局部地区形成酸雨，严重污染水土。

这些问题最终将迫使人们改变能源结构，依靠利用太阳能等可再生洁净能源来解决。

(3)温室效应：化石能源的利用不仅造成环境污染，同时由于排放大量的温室气体而产生温室效应，引起全球气候变化。

这一问题已提到全球的议事日程，其影响甚至已超过了对环境的污染，有关国际组织已召开多次会议，限制各国CO2 等温室气体的排放量。

1.2 太阳能资源及其开发利用特点(1)储量的“无限性”：太阳能是取之不尽的可再生能源，可利用量巨大。

风光互补路灯应用设计实例与典型配置方案一、任务导入风光互补路灯的技术优势在于利用了太阳能和风能在时间上和地域上的互补性，使风光互补发电系统在资源上具有最佳的匹配性。

风光互补路灯控制系统还可以根据用户的用电负荷情况和当地资源进行系统容量的合理配置，既可保证系统供电的可靠性，又可降低路灯系统的造价。

风光互补路灯系统可依据使用地的环境资源做出最优化的系统设计方案来满足用户的要求。

因此，风光互补路灯系统可以说是最合理的独立电源的照明系统。

这种合理性既表现在资源配置上，又体现在技术方案和性能价格上，正是这种合理性保证了风光互补路灯系统的可靠性。

从而为它的应用奠定了坚实的基础。

二、相关知识学习情境1风光互补路灯(一）风光互补路灯的技术特点风光互补路灯主要为夜间照明使用，采用两种工作模式：纯光控模式和光控+定时模式。

两种模式的设定和控制是通过路灯控制器的拨码来实现的，并且风光互补路灯控制系统对风力发电机、太阳能电池组件和蓄电池提供多种保护，使系统可以更可靠的稳定工作。

风光互补路灯使用方便，实现无人值守，免解缆；低风速启动，合理吸收风能和光能，大风切出保护系统使整个系统更加安全可靠，大大减少太阳能电池组件的配比，降低了灯具的设计成本，可以收到良好的社会效益和经济效益。

小功率风力发电机组的风力机体积小、质量小而且发电效率高。

风力发电机独特的电磁设计技术使其具有低的启动阻力矩。

按照风能公式，风中可用能量是风速的3次方。

这表示风速提高1倍时，风能将提高8倍。

一般风力发电机组的效率通常是线性的，因此无法利用风力的3次方效益。

发电机只在沿能量曲线上的1点或2点有效率。

通过改进风力机组的效率曲线，使其符合风中可用能量的分布，使它沿整个曲线都有效率。

（二）风光互补路灯的构成风光互补路灯具备了风能和太阳能产品的双重优点，没有风能的时候可以通过太阳能电池组件来发电并储存在蓄电池中，有风能没有光能的时候可以通过风力发电机来发电并储存在蓄电池中。

离网光伏系统设计报告书设计题目：风光互补路灯设计设计人姓名：向枘1121560119 班级：能自1201 班目录1 风光互补路灯系统介绍 (4)1.1 概括 (4)5 风光互补路的背景 .................................................................................................1.1.2 风光互补路灯的发展过程及现状 (5)6 风光互补路灯的意义 .............................................................................................8 风光互补路灯的原理 .............................................................................................2 设计需求 (9)3 系统初始化设计 (10)当地气象数据资料 (10)灯源及灯杆设计 (11)照明方式的选择 (11)灯杆高度及路灯间距的计算 (12)路灯灯源的选择 (12)灯杆强度 (13)蓄电池的选择 (17)蓄电池的选择 (17)蓄电池的计算 (18)风力发电机组设计 (18)风力发电机组的选择 (18)风力发电机组功率确实定 (18)太阳能电池组件设计 (19)太阳能电池组件功率的选择 (19)太阳能电池组件功率确实定 (19)方阵倾斜角设计 (20)4 系统的主要配置说明 (21)系统配置表 (21)4.2 太阳能组件主要参数 (22)4.3 风力发电机主要参数 (22)4.4 控制器主要参数及说明 (23)4.5 风光互补路灯24V 直流系统原理图方框图 (24)5 系统建设及施工 (24)5.1 系统建设流程 (24)5.2 系统安装说明 (25)5.2.1 安装前须知事项 (25)5.2.2 安装准备 (26)安装操作流程 (27)6 系统的运转与保护 (30)6.1 系统的调试 (30)6.2 系统的查收 (32)6.3 系统的保护 (33)6.4 风光互补路灯系统的防雷及防腐 (33)6.5 常有故障及办理 (34)6.6 使用寿命 (35)7 系统成本剖析 (35)8 参照资料 (36)8.1 国家标准 (36)8.2 行业标准 (37)8.3 参照文件 (37)1风光互补路灯系统介绍概括能源是公民经济发展和人民生活一定的重要物质基础，在过去的 200 多年里，成立在煤炭、石油、天然气等化石燃料基础上的能源系统极大的推进了人类社会的发展。

东莞蒋经理风光互补路灯设计方案珠海兴业新能源科技有限公司２０１1年01月11日目录1 设计依据 (3)1.1 气候状况 (3)1.2 参照标准 (3)1.3 设计原则 (4)2 方案设计 (4)3 系统的构成 (5)4 系统主要部件介绍 (6)4.1 灯杆和相关配件 (6)4.2 控制器 (6)4.3 所用铅酸蓄电池技术特点 (6)4.4 风力发电机和太阳电池组件 (8)4.5 灯具 (8)5 兴业太阳能路灯优势 (9)6 部分工程案例 (10)1 设计依据1.1 气候状况根据加拿大绿色软件RETSCREEN查询出当地的气候及辐射量的条件情况，可知广东风能和太阳能资源：年平均辐射量为4756MJ/m2(属于太阳能资源较丰富地区)。

1.2 参照标准CCJ45-2006 《城市道路照明设计标准》GB 7000.1-2002 《灯具一般安全要求与试验》GB 7000.5—2005 《道路与街路照明灯具安全要求》IEC 61215—2005 《地面用晶体硅光伏组件(PV)——设计鉴定和定型》GB/T 18210-2000 《晶体硅光伏（PV）方阵I-V特性的现场测量》1.3 设计原则1）满足照度要求和照明时间要求；2）稳定耐用，满足当地抗风能力；3）灯型设计优雅美观与和周围环境和谐统一；4）耐腐蚀，适合当地环境使用。

2 方案设计所设计的风光互补路灯系统采用独立风光互补供电方式，光控开关控制，定时关，全自动智能控制。

由表可知，电池组件的最佳安装倾角定为30度，可最大限度利用太阳能资源，保证路灯安全、高效、稳定地工作。

道路宽12M，采用8M灯杆，按照14m灯距双侧对称布置，根据具体情况进行安装,系统每天工作8小时，其中前4小时全功率工作，后4小时半功率工作，满足无阳光的情况下连续工作5天的要求。

单套系统配置如下表所示：序号名称型号规格单位数量价格质保期1多晶硅组件17.5V/138W块24692.005年备注：1 以上报价含税，不含运费；即日起30天有效。

^风光互补LED路灯控制器的设计摘要本文主要首先介绍了产生新能源的必要性及风能和太阳能快速发展的背景。

其次介绍了什么是风光互补及风光互补的技术原理、技术结构及技术优势和风光互补系统的组成、风光互补路灯的优势。

然后介绍了什么是风光互补控制器，风光互补控制器的特点，风光互补控制器的工作原理及风光互补路灯控制器的结构图和电路原理图。

关键词：控制器，工作原理，路灯，风能，太阳能目录1、绪论................................................... 错误!未定义书签。

2、风光互补的概述......................................... 错误!未定义书签。

、风光互补的技术原理................................... 错误!未定义书签。

、风光互补的技术构成................................... 错误!未定义书签。

、风光互补的技术优势................................... 错误!未定义书签。

、风光互补的典型案例................................... 错误!未定义书签。

3、风光互补系统........................................... 错误!未定义书签。

、风光互补系统的组成................................... 错误!未定义书签。

、风光互补路灯的优势................................... 错误!未定义书签。

4、风光互补控制器......................................... 错误!未定义书签。

、风光互补控制器的概述................................. 错误!未定义书签。

太阳能风光互补LED路灯基本设计方案一．风光互补LED路灯设计案例分析1．1设计依据《城市道路照明设计标准》CJJ45-2006《公路工程技术标准》JTG D70-2004（1）、每套路灯系统配置设计★年平均风速3m/s以上地区。

★年平均风速3m/s以上地区。

★太阳能资源Ⅱ类及以上可利用地区。

（2）、路灯功能描述：★亮灯时间及控制：路灯配置采用一台400LW风力发电机、一组100W太阳能电池板、一套60WLED灯具、2只200AH/12 V铅酸阀控蓄电池，组成一支独立的风光互补路灯照明系统。

可保证每天可靠亮灯8～10小时。

★可靠性：系统在连续没有风和太阳能补充能量的情况下能正常供电3～5天。

★光控亮灯、时空关灯；全功率、半功率全自动控制。

★结构：灯杆总高10米；灯高8米；采用双边交叉布灯，灯杆间距25米。

★蓄电池采用埋地处理，提高电池性能寿命及提高防盗窃作用。

（3）、配置清单2、工程设计方案（1）、风光互补路灯电路设计方案系统电路原理图：系统性能特点：l、智能充、放电控制，可相对延长蓄电池的使用寿命；2、工作模式：24小时定时模式；3、负载开路及短路保护，并具有自动恢复功能；4、采用专用芯片对LED灯进行恒功率、启动控制，具有过流、过电压保护，灯泡开路、短路保护；5、防频闪双频工作模式，灯温补偿；6、采用工业级芯片低功耗设计，可在高温、寒冷、潮湿的环境下可靠工作；7、使用、维护简单方便，全自动控制。

（2）、路灯杆的设计方案风力发电机和太阳能电池是风光互补路灯的标志性组合，要保证风力发电机和太阳能电池能平稳、安全的运行，同时也配合路灯灯杆的多样化造型，我们将风光互补路灯灯杆设计为自立式路灯灯杆。

风力发电机位于灯杆的顶端，太阳能电池板位于灯杆的中部，详见下图：灯高8米灯杆高10米混凝土基础LED灯风力发电机太阳能电池板（3）、蓄电池技术要求1.7.1规格参数1.7.2各项性能参数1.7.3、充电模式应达到下述指标要求，并提供生产厂家放电深度与循环寿命、有效容量与温度的关系、放电曲线、充电曲线图表。

企业生产实际教学案例：风光互补LED路灯工程建设方案案例说明一相关岗位名称●光伏系统设计工程师●光伏系统销售人员●光伏系统技术支持●光伏系统售后服务二相关职业技能●掌握风光互补路灯设计要点●掌握风光互补路灯部件的选型与配置●了解风光互补路灯与常规路灯效益对比三案例背景介绍●本案例介绍的是风光互补路灯的建设方案，包括风光互补路灯的设计与实施方案，以及风光互补路灯提供的售后服务1生产案例1.1 案例背景概述（一）项目名称：新建风光互补路灯工程（二）项目地点：惠州和东莞地区（三）项目建设性质：新建（四）项目建设内容：风光互补路灯工程建设风光互补路灯系统具体有以下几个优点：1.安装施工周期短.该路灯系统完全独立,无外部连接工程,工程量低，平均每20套工程工期从设备到现场开始算起只要两天，从工程采购算起只要五天；2.成本低，见效快。

平均每套系统投入比有线路灯低许多，两天时间，就能让漆黑的道路变得一片光明;3.占用土地很少，无须管路铺设，不存在电线防盗问题；4.零电费、零排放。

既减少了用电负担，实现了节能降耗，又改善了生态景观，达到了环保的效果,也方便了市民的出行，加强了社会治安综合治理。

◆制造优势√ 现代化的制造工厂管理√ 独立的研发团队√ 丰富的上游资源√ 完善的区域部件配套◆产品优势√ 产品线丰富√ 产品更新快√ 产品定位准确◆价格优势√产品性价比优势√供应链优势：既是制造商又是品牌商√上游资源的整合优势√规模采购带来的成本优势1.2项目简述路灯照明工程，是提高社会综合管理水平，全面构建和谐社会的重要一环。

该项目设计方案响应了国家“绿色照明、节能减排”的号召。

国家公布的《国家中长期科学和技术发展规划纲要》中，提倡照明节能。

由于我国城市照明所消耗的能源极为惊人，若将户外照明改用太阳能、风能供电，将大大减少城市用电的负担！华南地区具备独特的地理优势，而且还拥有丰富的气象资源，全年大于或等于3级风的时间大于200天。

电子科技有限公司公司简介第一章风光互补路灯系统介绍目前，在欧洲、日本、美国等发达国家正在普及风光互补路灯/太阳能路灯/风力机路灯系统。

这几种新型路灯都是集环保和节能为一体的产品，随着全球常规能源短缺情况的加剧，风能和太阳能这两种清洁可再生的自然能源的利用将会普及，这三种新型路灯代表着未来路灯的发展方向。

具有亮度高、安装简便、工作稳定可靠、不敷设电缆、不消耗常规能源、使用寿命长等优点，属于当今社会大力提倡推广的可再生能源产品路灯是我们生活中最必需的日常室外照明设备，它给我们夜晚的生活带来光明，把城市装点得多姿多彩。

但同时路灯也是一个耗电大户，由于路灯的低压输电线路长，输电线路上的线损也很大，特别是远离低压变电站的市郊公路、旅游景区、开发区和高速公路更是铺设电缆成本高，线损巨大。

由于这个原因，我国很多市郊公路和高速公路及较偏僻地区都没有安装路灯，因此带来了许多社会治安及交通安全问题，也阻碍了当地经济及交通的发展。

中国在十届人大四次会议的政府工作报告中，提出了建设资源节约型社会，发展循环经济的任务和政策措施，这标志着我国进入了可持续发展的新阶段，也为可再生能源产品在国家建设发展中的应用创造了机遇。

推广风光互补路灯系统将为社会节约巨大能源，发展当地经济，解决社会治安及交通问题提供方案。

也是对全社会普及可再生能源知识的最有成效的宣传，更是促进可再生能源技术应用最有效的途径。

1、风光互补路灯系统的说明：太阳能是地球上一切能源的来源，风能是太阳能在地球表面的另外一种表现形式，由于地球表面的不同形态（如沙土地面、植被地面和水面）对太阳光照的吸热系数不同，在地球表面形成温差，地表空气的温度不同形成空气对流而产生风能。

因此，太阳能与风能在时间上和地域上都有很强的互补性。

白天太阳光最强时，风很小，晚上太阳落山后，光照很弱，但由于地表温差变化大而风能加强。

在夏季，太阳光强度大而风小，冬季，太阳光强度弱而风大。

风能和太阳能在时间和季节上如此吻合的互补性，决定了风光互补结合后路灯系统可靠性更高、更具有实用价值。
