buck电路参数计算公式
Buck电路参数计算公式
Buck电路，也称为升压型开关电源，是一种电源管理技术，可以将输入电压转换为较低的输出电压，以满足特定应用的电源要求。
它主要由转换器模块，滤波模块，电源模块和控制模块组成。
当设计Buck电路时，需要知道设计参数，以便获得最佳的系统性能。
计算Buck电路参数的基本公式如下：
1、输出电压：Vout=Vin*D，其中D为降压系数，即输出电压与输入电压之比；
2、转换器电阻：Rcon=Vin/Iout，其中Iout为转换器输出电流；
3、滤波电容：Cf=Iout/ (Vin * f * 2 * pi)，其中f为转换器频率；
4、输出电流：Iout=Vin/Rcon；
5、电压调节率：VAR=(Vin-Vout)/Vout；
6、输入电流：Iin=Iout/D；
7、输入功率：Pin=Vin*Iin；
8、输出功率：Pout=Vout*Iout。
以上是计算Buck电路参数的基本公式，但实际情况比较复杂，应根据实际应用情况进行完善。
在设计Buck电路时，需要根据实际应用环境，以及系统要求，确定输入电压，输出电压，电流，功率等参数，并结合上述公式，按照正确的设计流程，进行系统的设计，以最大程度满足应用的要求。

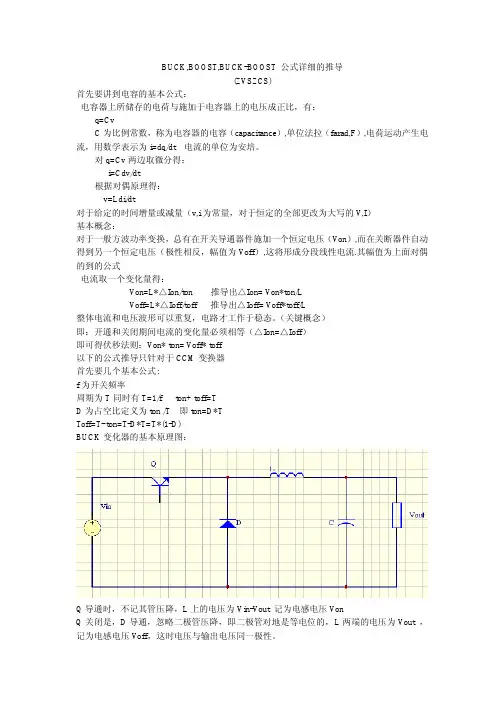

BUCK,BOOST,BUCK-BOOST公式详细的推导(ZVSZCS)首先要讲到电容的基本公式：电容器上所储存的电荷与施加于电容器上的电压成正比，有：q=CvC为比例常数，称为电容器的电容（capacitance）,单位法拉（farad,F）,电荷运动产生电流，用数学表示为i=dq/dt电流的单位为安培。
对q=Cv两边取微分得：i=Cdv/dt根据对偶原理得：v=Ldi/dt对于给定的时间增量或减量（v,i为常量，对于恒定的全部更改为大写的V,I）基本概念：对于一般方波功率变换，总有在开关导通器件施加一个恒定电压（Von）,而在关断器件自动得到另一个恒定电压（极性相反，幅值为Voff）,这将形成分段线性电流.其幅值为上面对偶的到的公式电流取一个变化量得：Von=L*△Ion/ton推导出△Ion=Von*ton/LVoff=L*△Ioff/toff推导出△Ioff=Voff*toff/L整体电流和电压波形可以重复，电路才工作于稳态。

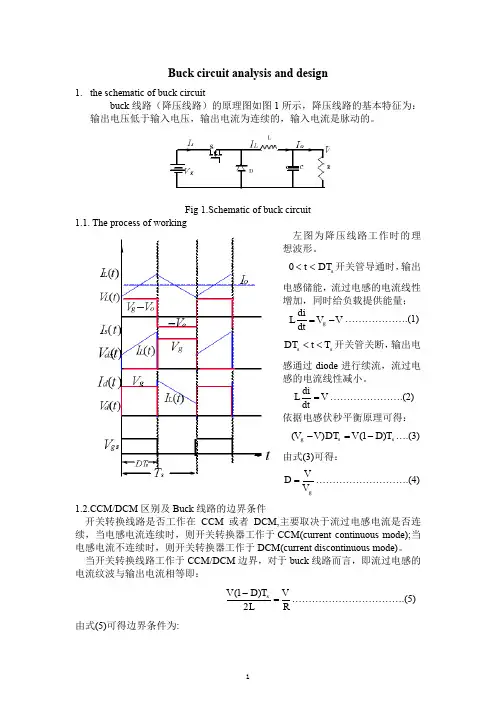

（关键概念）即：开通和关闭期间电流的变化量必须相等（△Ion=△Ioff）即可得伏秒法则：Von*ton=Voff*toff以下的公式推导只针对于CCM变换器首先要几个基本公式:f为开关频率周期为T同时有T=1/f ton+toff=TD为占空比定义为ton/T即ton=D*TToff=T-ton=T-D*T=T*(1-D)BUCK变化器的基本原理图：Q导通时，不记其管压降，L上的电压为Vin-Vout记为电感电压VonQ关闭是，D导通，忽略二极管压降，即二极管对地是等电位的，L两端的电压为Vout，记为电感电压Voff，这时电压与输出电压同一极性。
根据伏秒定律：Von*ton=Voff*toff其中：Von=Vin-VoutVoff=Voutton=D*TToff=T*(1-D)代入上式得：（Vin-Vout）*D*T=Vout*T*(1-D)（Vin-Vout）*D=Vout*(1-D)（Vin-Vout）/Vout=(1-D)/D（Vin-Vout）/Vout+1=(1-D)/D+1通分得：（Vin-Vout+Vout）/Vout={(1-D)+D}/DVin/Vout=1/DD=Vout/VinBOOST基本原理图：Q导通时，不记其管压降，即Q对地是等电位的,L上的电压为Vin，记为电感电压Von Q关闭时，忽略D的压降，这时就一个节点就有Vin+Voff=Vout即Voff=Vout-Vin根据伏秒定律：Von*ton=Voff*toff其中：Von=VinVoff=Vout-Vinton=D*TToff=T*(1-D)代入上式得：Vin*D*T=（Vout-Vin）*T*(1-D)Vin*D=（Vout-Vin）*(1-D)Vin/（Vout-Vin）=(1-D)/DVin/（Vout-Vin）+1=(1-D)/D+1通分得：{Vin+Vout-Vin}/（Vout-Vin）={(1-D)+D}/DD=(Vout-Vin)/VoutBUCK-BOOST变换器基本原理：Q导通时，不记其管压降，同一个节点,L上的电压为Vin，记为电感电压VonQ关闭时，忽略D的压降，电感电压即输出电压，记为Voff=Vout，但是要注意这个电压于输入电压极性相反。

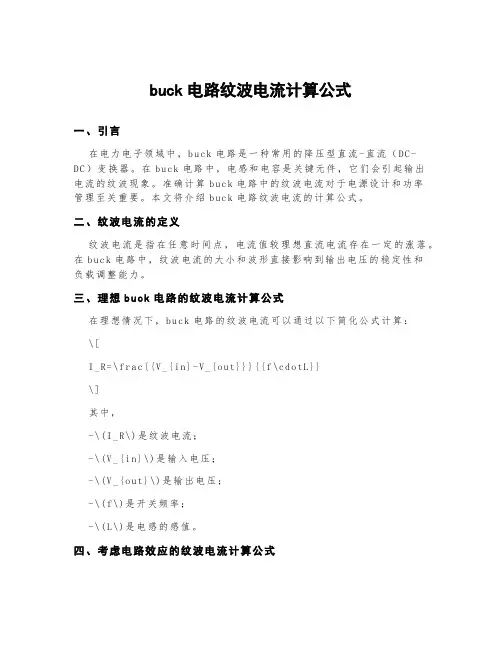

buck电路纹波电流计算公式一、引言在电力电子领域中，b u ck电路是一种常用的降压型直流-直流（D C-D C）变换器。
在bu ck电路中，电感和电容是关键元件，它们会引起输出电流的纹波现象。
准确计算b uc k电路中的纹波电流对于电源设计和功率管理至关重要。
本文将介绍b uc k电路纹波电流的计算公式。
二、纹波电流的定义纹波电流是指在任意时间点，电流值较理想直流电流存在一定的涨落。
在b uc k电路中，纹波电流的大小和波形直接影响到输出电压的稳定性和负载调整能力。
三、理想b uck电路的纹波电流计算公式在理想情况下，b uck电路的纹波电流可以通过以下简化公式计算：\[I_R=\f ra c{{V_{in}-V_{o ut}}}{{f\cd o tL}}\]其中，-\(I_R\)是纹波电流；-\(V_{in}\)是输入电压；-\(V_{ou t}\)是输出电压；-\(f\)是开关频率；-\(L\)是电感的感值。
四、考虑电路效应的纹波电流计算公式在实际应用中，考虑各种电路效应后的纹波电流公式相对复杂，但仍然可以通过以下公式进行计算：\[I_R=\f ra c{{V_{in}-V_{o ut}}}{{f\c dot L}}+\fr ac{{V_{ou t}\cd ot D\cd ot(1-D)}}{{8\cd ot f\cdo t L}}\]其中，-\(D\)是占空比，表示开关关闭时间与开关周期的比值。
五、纹波电流的影响因素b u ck电路纹波电流的大小受到多个因素的影响，主要包括：1.输入电压的大小；2.输出电压的大小；3.开关频率；4.电感感值；5.占空比。
了解这些影响因素对纹波电流的影响程度，可以帮助工程师在设计电源时进行恰当的参数选择。
六、纹波电流的降低方法纹波电流对电源的负载调整能力有一定影响，因此需要采取一些措施来降低纹波电流，例如：-选择合适的电感参数；-采用滤波电容以减小纹波电流；-调整开关频率和占空比。

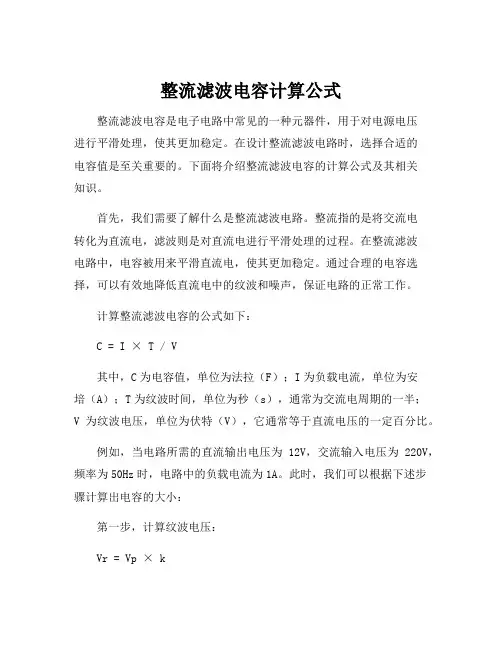

整流滤波电容计算公式整流滤波电容是电子电路中常见的一种元器件，用于对电源电压进行平滑处理，使其更加稳定。
在设计整流滤波电路时，选择合适的电容值是至关重要的。
下面将介绍整流滤波电容的计算公式及其相关知识。
首先，我们需要了解什么是整流滤波电路。
整流指的是将交流电转化为直流电，滤波则是对直流电进行平滑处理的过程。
在整流滤波电路中，电容被用来平滑直流电，使其更加稳定。
通过合理的电容选择，可以有效地降低直流电中的纹波和噪声，保证电路的正常工作。
计算整流滤波电容的公式如下：C = I × T / V其中，C为电容值，单位为法拉（F）；I为负载电流，单位为安培（A）；T为纹波时间，单位为秒（s），通常为交流电周期的一半；V为纹波电压，单位为伏特（V），它通常等于直流电压的一定百分比。
例如，当电路所需的直流输出电压为12V，交流输入电压为220V，频率为50Hz时，电路中的负载电流为1A。
此时，我们可以根据下述步骤计算出电容的大小：第一步，计算纹波电压：Vr = Vp × k其中，Vp为峰值电压，等于220V / 根号2 = 156V；k为满载时纹波电压占总电压的比例，约为10%（根据经验值），因此k=0.1。
则Vr = 15.6V第二步，计算纹波时间：T = 1 / 2 × f其中，f为电源频率，即50Hz。
则T = 0.01s第三步，根据公式计算电容值：C = I × T / Vr = 1 × 0.01 / 15.6 = 0.00064F = 640uF因此，为了使电路的直流输出电压更加稳定，我们需要选择一个容值为640uF的电容来进行整流滤波。
在实际电路设计中，需要根据具体情况选择合适的电容容值。
如果选择过小的电容，会导致直流电输出的纹波电压过大，影响电路稳定性；如果选择过大的电容，则会增加成本，且可能会占用过多的电路板空间。
综上所述，选择合适的整流滤波电容是电路设计中的一项重要任务。
电感的计算公式5.4 滤波电感的分析计算在直流变换电路中，都设有LC滤波电路，滤波电感中的电流含有一个直流成分和一个周期性变化的脉动成分。
磁场的变化规律如图5-6。
下面以Buck型直流变换电路为例说明滤波电感的设计方法。
Buck电路的原理图如图5-10（a），电感L的作用是滤除占波开关输出电流中的脉动成分。
从滤波效果方面考虑，电感量越大，效果越明显。
但是，如果电感量过大，回使滤波器的电磁时间常数变得很大，使得输出电压对占空比变化的响应速度变慢，从而影响整个系统的快速性。
一味地追求减小输出电压的纹波成分是不可取的。
所以在设计电感参数时应从减小纹波和保持一定的快速性两个方面去考虑。
OUi Lmaxi LminTDTi L(a) (b)图5-10 Buck电路及其电感的电流1. 电感量的计算首先讨论以限制电流波动为目的的电感量的计算。
由对斩波器的分析可知，电路进入稳定状态后，电感电流在最小值I Lmin和最大值I Lmax之间波动变化，波动的幅度为ΔI，如图5-10b),电感L与ΔI的关系为TDIUL O)1(−∆=（5.29）可见电感量越大，电流的波动就越小。
一般电流波动ΔI根据使用要求预先给定，由此来决定电感的大小。
式（5.29）还说明，对于同样的ΔI，在不同占空比下所需的电感是不同的。
在占空比较小时需要更大的电感。
在电路工作中，如果负载突然变化，输出电流I O会随之变化，为了保持输出电压U O不变，占空比必须做相应的变动。
由于滤波器由储能元件构成，不可能立即跟踪占空比的变化，这就会出现一个过渡过程。
我们希望这个过渡过程的时间短越好。
设负载变化以前占空比为D1，负载变化以后的占空比为D2。
过度过程时间为T R，它们之间的关系为)1(12−∆=D D U I L T O R （5.30） 式（5.30）的推导比较复杂，读者可以参考有关资料。
但由上式可以看出，电感越大，对应的过度过程时间就越大，这说明电感过大对提高快速性是不利的。

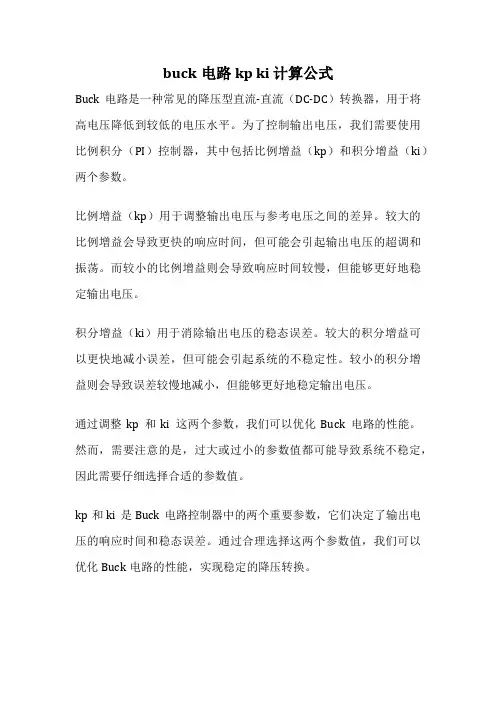

buck电路kp ki 计算公式
Buck电路是一种常见的降压型直流-直流（DC-DC）转换器，用于将高电压降低到较低的电压水平。
为了控制输出电压，我们需要使用比例积分（PI）控制器，其中包括比例增益（kp）和积分增益（ki）两个参数。
比例增益（kp）用于调整输出电压与参考电压之间的差异。
较大的比例增益会导致更快的响应时间，但可能会引起输出电压的超调和振荡。
而较小的比例增益则会导致响应时间较慢，但能够更好地稳定输出电压。
积分增益（ki）用于消除输出电压的稳态误差。
较大的积分增益可以更快地减小误差，但可能会引起系统的不稳定性。
较小的积分增益则会导致误差较慢地减小，但能够更好地稳定输出电压。
通过调整kp和ki这两个参数，我们可以优化Buck电路的性能。
然而，需要注意的是，过大或过小的参数值都可能导致系统不稳定，因此需要仔细选择合适的参数值。
kp和ki是Buck电路控制器中的两个重要参数，它们决定了输出电压的响应时间和稳态误差。
通过合理选择这两个参数值，我们可以优化Buck电路的性能，实现稳定的降压转换。
buck电路滤波电容计算摘要：1. Buck电路简介2.滤波电容的作用与选择原则3.滤波电容计算方法4.计算实例与分析5.总结与建议正文：近年来，Buck电路在电子设备中的应用越来越广泛，它能够实现直流-直流转换，输出稳定的直流电压。
在Buck电路中，滤波电容起到存储能量、平滑输出电压波动的作用，对于提高整个电路的性能具有重要意义。
本文将介绍Buck电路滤波电容的计算方法，以指导读者在实际应用中选择合适的滤波电容。
一、Buck电路简介Buck电路，又称降压型直流-直流变换器，主要由功率开关、电感、电容和负载组成。
在工作过程中，功率开关根据控制信号切换导通与截止，使电感上的电流发生变化，从而实现输出电压的调节。
Buck电路具有结构简单、效率高、输出电压纹波小等优点。
二、滤波电容的作用与选择原则1.作用：滤波电容的主要作用是平滑输出电压波动，减小纹波。
在Buck 电路中，滤波电容与电感共同组成LC滤波器，有效抑制开关动作引起的电压波动。
2.选择原则：在选择滤波电容时，需要考虑以下几个方面：（1）容量：根据输出电压、负载电流等参数选择合适的容量，以确保滤波电容有足够的能量存储能力。
（2）电压：滤波电容的额定电压应大于电路的输入电压和输出电压，以防止击穿。
（3）材质：选用具有良好容稳定性、低损耗、高介电常数的电容材料。
（4）封装：根据实际应用场景选择合适的封装尺寸，以满足散热、安装等要求。
三、滤波电容计算方法滤波电容的计算主要包括两个方面：电容值和电容电压。
1.电容值计算：根据滤波电容的作用，可得到以下公式：C = Io * (Vout - Vino) / (2 * Vino * fsw)其中，C为滤波电容，Io为负载电流，Vout为输出电压，Vino为输入电压，fsw为开关频率。
2.电容电压计算：滤波电容的电压应大于电路的最大电压应力，可按下式计算：Vc = 1.5 * Vout + 0.5 * Vino四、计算实例与分析假设某Buck电路的输出电压为5V，负载电流为10A，开关频率为100kHz，输入电压范围为8V-12V。
