超声诊断的基础和原理

超声诊断知识点总结一、基本原理超声诊断的基本原理是利用超声波在人体组织中的传播和回声反射特性来获取图像信息，从而对疾病进行诊断。

超声波是一种机械波，其频率高于人类听觉的上限20kHz，通常超声波的频率为1-10MHz。

当超声波通过人体组织时，不同组织对超声波的传播速度和回声反射情况有所不同，通过接收和分析回声信号，就可以得到不同组织的形态和结构信息。

二、技术特点1. 非侵入性：超声诊断不需要使用放射性物质或手术切割，因此对患者没有副作用和伤害，非常安全。

2. 实时性：超声图像可以实时显示，医生可以通过移动探头来观察不同角度和深度的组织结构，对病变进行准确评估。

3. 易操作性：超声诊断设备操作简单，不需要特殊的条件和环境，医生可以根据需要自行进行检查。

4. 多方位：超声探头小巧灵活，可以进行多种探测方式，如经腔超声、经皮超声、经食管超声等。

三、常见应用1. 心脏超声：用于检查心脏的大小、形态、功能和瓣膜疾病等。

2. 腹部超声：可用于检查腹部脏器、血管和淋巴结等。

3. 产前超声：用于监测胎儿的生长和发育情况，检查胎儿畸形和异常情况。

4. 乳腺超声：用于检查乳房肿块、囊肿、乳腺炎等情况。

5. 甲状腺超声：用于检查甲状腺结节、肿大和功能异常等。

四、优缺点1. 优点：非侵入性、安全、无辐射、实时显示、易操作。

2. 缺点：受体质条件和技术水平限制，不适用于骨质组织的检查，对深部组织和空气或气体的检测有限。

五、发展趋势1. 高清晰度：超声成像技术不断改进，图像清晰度和分辨率不断提高。

2. 多模式：超声成像设备逐渐实现多模式成像，如彩色多普勒超声、三维超声等。

3. 便携化：超声诊断设备体积不断缩小，已经开始逐渐向便携化方向发展，可以在不同地点和环境进行诊断。

4. 智能化：超声诊断设备开始引入人工智能技术，可以对图像自动分析和辅助诊断。

总之，超声诊断作为一种常见的诊断方法，在临床医学中具有重要的地位。

随着科技的发展和应用，相信超声诊断技术会不断改进和完善，为医生提供更好的诊断工具，为患者提供更安全、快捷、准确的诊断服务。

超声诊断的基础和原理计算机技术、电子技术高速发展背景下，超声成像技术取得了一定成果，由于其具有经济实用，快速，诊断效率高等优点，现已广泛应用于临床。

那么超声诊断基础与原理是什么呢，下面对超声诊断知识开展科普。

1.超声诊断原理是什么？超声诊断原理可总结为“脉冲-回波”原理，即利用超声探头发射出脉冲超声后，在组织器官界面生成反射、散射信号，在脉冲期间由探头接收回波信号，并利用特定仪器计算声束轴线各界面反射深度及回声强度，开展灰阶编码操作，生成超声信息线，收集多条信息线即可生成灰阶图像。

总结如下：①超声波为成像载体：超声波是指振动频率＞20000Hz的机械波，存在直线传播性，且具有反射、散射、折射、绕射、衰减等特性。

②发射超声波：高频交变电场作用下，超声探头内压电晶体可出现振动，而振动频率＞20000Hz即可生成超声波，探头发射超声波后，可以脉冲方式向人体内发射[1]。

③传播超声波：超声具有束射性，及进入人体后遇到不同器官、组织可发生反射、散射，出现回博信号，而回声强度与界面声阻抗差有关。

④接收超声波：回声信号作用于超声探头中压电晶体后，可在表面生成微弱电信号，而探头接收回声信号后，可转为电信号。

⑤处理信号及成像：收集电信号经超声仪放大、处理后，依据信号强弱进行编码，可在显示器内生成二维图像。

⑥分析声像图：基于临床资料观察声像图，有利于诊断疾病。

2.超声诊断基础是什么？2.1超声诊断仪目前临床应用超声诊断仪类型众多，构成基本类似，主要由控制电路、信号处理电路、换能器、图像处理器、发射或接收电路、图像输出器、电源等构成。

其中控制电路可生成各类时序信号，能够协调电路工作，还可监测系统运行情况；信号处理电路可对发射信号（如有序发射各类信号）与接收信号（如放大、降噪处理等）进行处理；换能器即人们常说的探头，可进行电/声转换，发现电脉冲驱动生成声波后向特定诊断位置进行发射，而人体反射回波又可经换能器作用转为电信号；图像处理器可依据成像算法重构人体图像；发射或接收电路能够控制换能器工作方案，动态聚集各类技术，以完成电路控制；图像输出器具有显示、打印、存储、记录、传输图文作用；电源可为超声诊断器械提供电能。

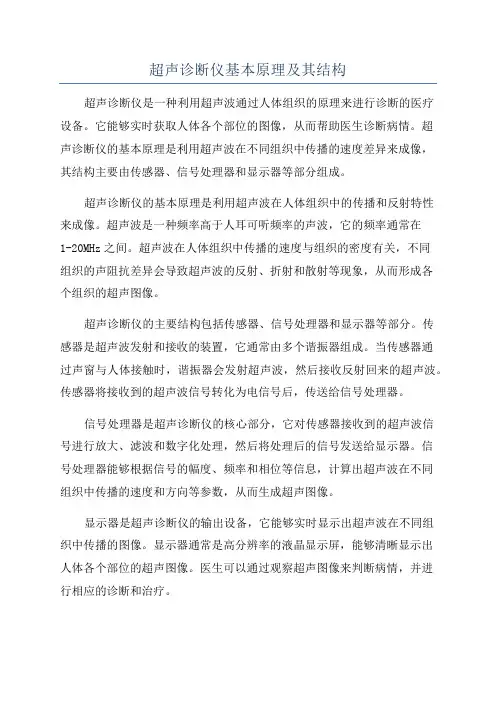

超声诊断仪基本原理及其结构超声诊断仪是一种利用超声波通过人体组织的原理来进行诊断的医疗设备。

它能够实时获取人体各个部位的图像，从而帮助医生诊断病情。

超声诊断仪的基本原理是利用超声波在不同组织中传播的速度差异来成像，其结构主要由传感器、信号处理器和显示器等部分组成。

超声诊断仪的基本原理是利用超声波在人体组织中的传播和反射特性来成像。

超声波是一种频率高于人耳可听频率的声波，它的频率通常在1-20MHz之间。

超声波在人体组织中传播的速度与组织的密度有关，不同组织的声阻抗差异会导致超声波的反射、折射和散射等现象，从而形成各个组织的超声图像。

超声诊断仪的主要结构包括传感器、信号处理器和显示器等部分。

传感器是超声波发射和接收的装置，它通常由多个谐振器组成。

当传感器通过声窗与人体接触时，谐振器会发射超声波，然后接收反射回来的超声波。

传感器将接收到的超声波信号转化为电信号后，传送给信号处理器。

信号处理器是超声诊断仪的核心部分，它对传感器接收到的超声波信号进行放大、滤波和数字化处理，然后将处理后的信号发送给显示器。

信号处理器能够根据信号的幅度、频率和相位等信息，计算出超声波在不同组织中传播的速度和方向等参数，从而生成超声图像。

显示器是超声诊断仪的输出设备，它能够实时显示出超声波在不同组织中传播的图像。

显示器通常是高分辨率的液晶显示屏，能够清晰显示出人体各个部位的超声图像。

医生可以通过观察超声图像来判断病情，并进行相应的诊断和治疗。

除了传感器、信号处理器和显示器，超声诊断仪还包括其他一些辅助设备，如超声波发生器、图像存储器和报告输出器等。

超声波发生器负责产生超声波，并将其送入传感器。

图像存储器用于存储超声图像，以便医生随时查看和比对。

报告输出器能够将超声图像和相关报告打印出来，方便医生记录和交流。

总结起来，超声诊断仪是一种利用超声波在人体组织中传播和反射的原理来成像的医疗设备。

其基本原理是利用超声波在不同组织中传播的速度差异来成像，其结构主要包括传感器、信号处理器和显示器等组成部分。

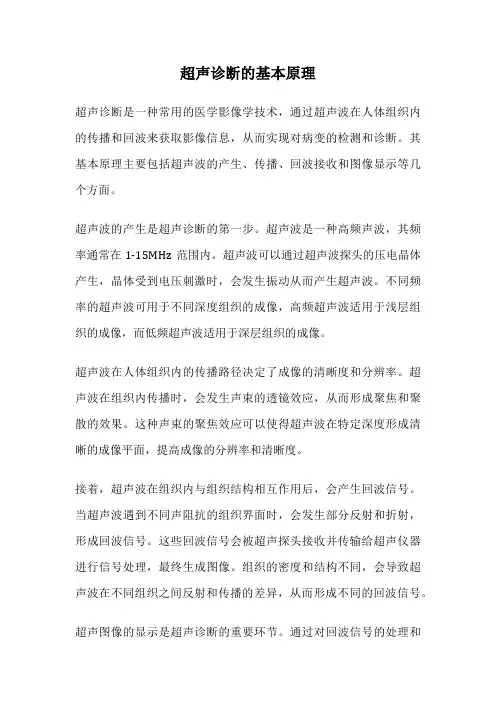

超声诊断的基本原理超声诊断是一种常用的医学影像学技术，通过超声波在人体组织内的传播和回波来获取影像信息，从而实现对病变的检测和诊断。

其基本原理主要包括超声波的产生、传播、回波接收和图像显示等几个方面。

超声波的产生是超声诊断的第一步。

超声波是一种高频声波，其频率通常在1-15MHz范围内。

超声波可以通过超声波探头的压电晶体产生，晶体受到电压刺激时，会发生振动从而产生超声波。

不同频率的超声波可用于不同深度组织的成像，高频超声波适用于浅层组织的成像，而低频超声波适用于深层组织的成像。

超声波在人体组织内的传播路径决定了成像的清晰度和分辨率。

超声波在组织内传播时，会发生声束的透镜效应，从而形成聚焦和聚散的效果。

这种声束的聚焦效应可以使得超声波在特定深度形成清晰的成像平面，提高成像的分辨率和清晰度。

接着，超声波在组织内与组织结构相互作用后，会产生回波信号。

当超声波遇到不同声阻抗的组织界面时，会发生部分反射和折射，形成回波信号。

这些回波信号会被超声探头接收并传输给超声仪器进行信号处理，最终生成图像。

组织的密度和结构不同，会导致超声波在不同组织之间反射和传播的差异，从而形成不同的回波信号。

超声图像的显示是超声诊断的重要环节。

通过对回波信号的处理和分析，超声仪器可以将信号转换为灰度图像并显示出来。

通过超声图像的观察和分析，医生可以判断组织的结构、形态和病变情况，从而做出准确的诊断和治疗方案。

总的来说，超声诊断的基本原理是利用超声波在人体组织内的传播和回波来获取影像信息。

通过超声波的产生、传播、回波接收和图像显示等过程，可以实现对人体内部结构和病变的全面检测和准确诊断。

超声诊断具有无创、安全、方便等优点，已成为临床医学中不可或缺的重要手段。

超声诊断的基础和原理超声是物体的机械振动波，它的频率高于20000赫兹。

而超声诊断则是以超声为基础，将超声检测技术应用于人体，通过超声诊断仪器检测生理或组织结构的数据和形态，从而侦测人体疾病一种诊断方法。

超声诊断频率一般为1-40兆赫兹，常用频率为2.2-10兆赫兹。

本文即就超声诊断的基础和原理进行相关介绍。

一、声源、声束、声场、分辨力1.1声源声源是指能产生超声的物体，一般组成成分为压电物质。

其中，超声的放射是逆压电效应，即电能转变为机械能，而接收的过程则与放射相反。

1.2声束声束是指自声源放射出的超声波，它的传播区域通常在小立体角中。

实际操作中，可使用声束聚焦的方法将声束变细，从而使最终成像更加清晰。

1.3声场声场可分为近场和远场两种。

近场是指声束宽度均匀，但声强不均匀的声场，而远场是指声束扩散，声强均匀的声场。

1.4分辨力分辨力可分为基本分辨力与图像分辨力两种。

前者是指在测量结果中，辨别同一声束线上两个细微之处间差异的能力，根据实际测量的方向关系可继续划分为轴向、侧向与横向分辨力。

后者是指组成最终成像的分辨力，可继续划分为细微分辨力与对比度分辨力，其中，细微分辨力针对的是图像上呈现散射点的大小，对比度分辨力则是指呈现不同回声信号间细小差异的能力。

二、人体组织的声学参数1.1密度(ρ)人体内不同组织的密度是声阻抗的重要构成之一，单位是g/cm3。

需要注意的是，实际密度测定需要在活体组织血供正常时进行，否则会导致测量值缺乏真实意义。

1.2声速(c)声速是指声波在介质中的传播速度，单位是m/s或mm/us。

人体内不同组织中的声速存在差异，通常情况下，由于组成成分及含量的差别，不同组织的声速可按逐渐降低的次序呈以下排布：固体物含量高、纤维组织含量高、含水量高、体液、含气脏器中的气体。

1.3声特性阻抗(Z)声特性阻抗是密度与声速的乘积，单位是g/( cm3·s)。

该参数可简称为声阻抗，在仪器生成的图像中，不同回声的形态变化主要是受声阻抗差异的影响。

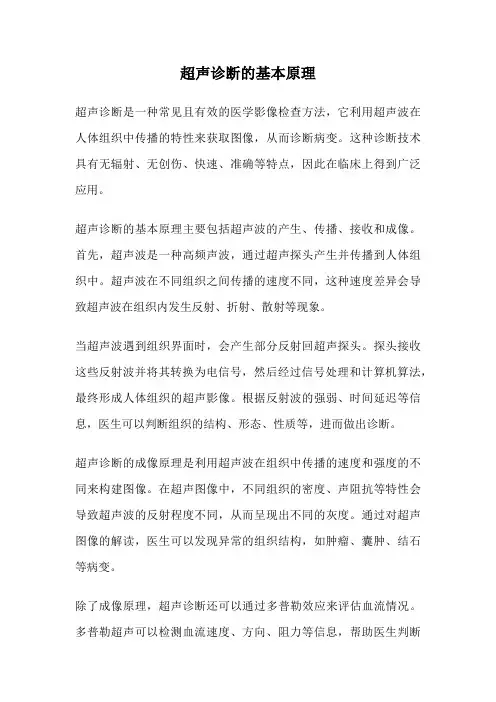

超声诊断的基本原理超声诊断是一种常见且有效的医学影像检查方法，它利用超声波在人体组织中传播的特性来获取图像，从而诊断病变。

这种诊断技术具有无辐射、无创伤、快速、准确等特点，因此在临床上得到广泛应用。

超声诊断的基本原理主要包括超声波的产生、传播、接收和成像。

首先，超声波是一种高频声波，通过超声探头产生并传播到人体组织中。

超声波在不同组织之间传播的速度不同，这种速度差异会导致超声波在组织内发生反射、折射、散射等现象。

当超声波遇到组织界面时，会产生部分反射回超声探头。

探头接收这些反射波并将其转换为电信号，然后经过信号处理和计算机算法，最终形成人体组织的超声影像。

根据反射波的强弱、时间延迟等信息，医生可以判断组织的结构、形态、性质等，进而做出诊断。

超声诊断的成像原理是利用超声波在组织中传播的速度和强度的不同来构建图像。

在超声图像中，不同组织的密度、声阻抗等特性会导致超声波的反射程度不同，从而呈现出不同的灰度。

通过对超声图像的解读，医生可以发现异常的组织结构，如肿瘤、囊肿、结石等病变。

除了成像原理，超声诊断还可以通过多普勒效应来评估血流情况。

多普勒超声可以检测血流速度、方向、阻力等信息，帮助医生判断血管狭窄、血栓形成等情况。

这种功能使超声诊断在心脏病、血管病、妊娠监测等方面具有独特优势。

总的来说，超声诊断的基本原理是利用超声波在人体组织中的传播特性来获取图像，通过分析图像中的信息来诊断病变。

这种技术不仅准确、方便，而且无辐射、无创伤，适用于各种人群和病症。

在医学影像领域，超声诊断有着重要的地位，为临床诊断和治疗提供了重要的帮助。

希望随着科技的不断进步，超声诊断技术能够更加完善，为医疗健康事业做出更大的贡献。

超声知识归纳总结超声技术是一种基于声波传播和反射原理的医学成像方法，它可用于诊断、评估以及监测疾病的发展。

本文将对超声知识进行归纳总结，包括超声原理、超声检查、超声诊断以及超声应用的领域等内容。

一、超声原理超声波是一种频率大于20kHz的声波，其传播速度和方向可以通过声速和入射角度来测量。

超声波经过物体后发生折射、反射、散射等现象，这些现象可用于形成超声图像，并提供有关被检查组织或器官的信息。

二、超声检查超声检查可以分为二维超声和三维超声。

二维超声是通过探头在患者体表上移动，获取不同角度的断层图像，并以此来观察和评估被检查部位的结构和功能情况。

三维超声则是通过使用探头进行快速扫描，获得更多角度的图像信息，从而生成真实三维图像。

在超声检查中，探头是承载超声波源和接收器的关键部件，其频率和形状的选择会根据被检查对象的不同而有所变化。

同时，患者和操作者的位置和姿势也会对超声图像的质量产生影响，因此操作者需要在检查过程中注意调整和优化。

三、超声诊断超声诊断是基于超声图像来分析和评估疾病情况的过程。

医生通过观察超声图像上的结构形态、血流情况、组织回声等特征来判断是否存在异常。

一般来说，正常组织通常呈现高回声，异常组织则可能呈现低回声、无回声或混合回声等。

超声诊断在很多领域中具有广泛的应用，如妇产科、心脏病学、消化系统、泌尿系统、肝胆胰脾等。

例如，超声在妇产科中可以用于孕妇孕期检查、胎儿发育评估、宫颈、子宫和卵巢病变的检查等。

四、超声应用领域1. 妇产科：超声在妇产科中被广泛应用，如孕妇常规检查、卵巢与宫颈病变检查等。

2. 心脏病学：超声心动图可以通过超声波图像来评估心脏结构和功能，用于检测心脏瓣膜疾病等。

3. 消化系统：超声可用于胆囊、肝胆胰脾等器官的检查和评估，例如胆囊结石、肝动脉瘤等。

4. 泌尿系统：超声在泌尿系统疾病的诊断和评估中有重要作用，如肾结石、前列腺增生等。

5. 乳腺病学：超声在乳腺疾病的检查中被广泛使用，如乳腺肿块的鉴别、乳腺纤维腺瘤的诊断等。

---------------------------------------------------------------最新资料推荐------------------------------------------------------超声诊断原理与诊断基础超声诊断原理与诊断基础第一章超声诊断概述一、超声诊断学现代科技（电子技术、计算机科学等）与声学原理相结合应用于临床医学诊断即为超声诊断学。

二、超声发展史 A 型：超声示波诊断法幅度调制型，以波形显示界面回波。

纵轴为回波幅度，横轴为超声波传播深度。

属一维显示，反应不同深度界面的反射强度，于 1958 年应用于临床。

M 型：超声光点扫描法M 型超声心动图。

纵轴为界面运动幅度，横轴为时间，曲线灰度代表界面反射强度。

属一维显示，反应界面随时间的运动曲线， 1961 年应用于临床。

B 型：超声显像诊断法辉度调制型。

即以光点的形式显示二维切面图形。

仪器结构复杂，主要部件有探头、发射电路、接收电路、扫描电路、主控电路、显示器。

20 世纪 70 年代初应用于临床， 70 年代中后期采用了灰阶及1/ 22DSC 技术，实时超声图像质量大大改善，于 80 年代迅速发展并普及， 90 年代后期进入全数字化时代。

DSC：数字扫描转换器，主体是图像存储器, 使数字信号转变成标准电视扫描制式的模拟信号，显示为稳定的二维图像。

D 型：超声频移诊断法Doppler 频谱、 CDFI、 CDE、 DTI 等， 1983 年日本 Aloka 公司研制出世界上第一台彩超，并首先规定朝向探头与背向探头的血流分别以红色及蓝色显示。

20 世纪 90 年代彩超迅速普及， 90 年代后期进入全数字化时代。

三维超声：20 世纪 90 年代开始应用于临床。

三、超声诊断的优点、局限性及临床应用 1、超声与普通X-CT 等影像技术相比有以下优点：（1）无放射性，无创伤，价廉，方便快捷，可反复检查。

一、超声的原理1. 超声波的产生超声波是指频率超过20kHz以上的声波。

在超声检查中，超声波是由超声探头产生的，探头内装有压电晶体，当晶体受到外加电压时，会产生机械振动，从而产生超声波。

2. 超声波的传播超声波在人体内部传播时，会发生反射、散射、折射等现象。

不同组织和器官对超声波的反射程度不同，这就形成了超声图像上的对比度。

3. 超声图像的形成超声图像是通过记录超声波的发射和接收信号，然后通过计算机处理形成的。

超声图像可以显示组织和器官的形态、结构和血流情况，是超声检查的主要成果。

二、超声的应用1. 超声的临床诊断超声检查可以用于诊断各种器官和组织的病变，如心脏、肝脏、肾脏、乳腺、甲状腺等。

通过超声检查，可以观察器官的形态、大小、结构、血流情况等，从而帮助医生做出正确的诊断。

2. 超声在妇产科的应用超声在妇产科的应用非常广泛，可以用于检查怀孕、观察胎儿发育情况、诊断子宫肌瘤、卵巢囊肿等。

此外，超声还可以用于引导产前筛查和指导产科手术。

3. 超声在心脏病学的应用超声检查可以用于观察心脏的结构、功能和血流情况，对心脏瓣膜病、心肌病、心包疾病等疾病的诊断有很好的帮助。

4. 超声在肿瘤学的应用超声可以用于检测肿瘤的部位、大小、形态以及血流情况，对辅助诊断和术前评估具有重要意义。

5. 超声在其他领域的应用超声还可以用于检查血管、淋巴结、肌肉、关节等组织和器官，对各类疾病的诊断都有重要意义。

1. 安全性高超声检查不需要使用放射线，对人体无损害，适用于各个年龄段的患者，特别适用于孕妇和儿童的检查。

2. 易于操作超声检查仪器操作简单，探头直接接触患者身体部位即可进行检查，操作方便，适合用于门诊和急救情况。

3. 观察实时超声检查所得的图像是实时的，医生可以通过观察超声图像动态变化，帮助做出正确的诊断。

4. 无创性超声检查是一种非侵入性检查方法，不需要穿刺或开刀，对患者没有任何伤害。

四、超声的临床意义1. 早期诊断超声检查对一些隐性疾病的早期诊断非常重要，如肿瘤、结石等疾病，可以帮助医生及早发现病变，提高治疗成功率。

超声诊断技术的原理与应用超声诊断技术是一种非侵入性的医学检查方法，通过利用超声波在人体内产生的声波反射信号，来获得人体内部的结构信息。

它是近年来医学领域中取得突破性进展的一项技术，广泛应用于临床医学中。

一、超声诊断技术的原理超声波是一种机械波，其频率高于人耳可听到的范围。

超声波在物体中传播时，会遇到介质的界面，如不同组织间的界面或器官的边缘等。

当超声波遇到这些边界时，部分能量将会被反射回来，形成回波。

听诊头上的传感器可以接受到这些回波信号，并通过计算机分析转化为对应的图像。

超声诊断技术的主要原理是根据声速、声阻抗差异以及声衰减等对声波的传播进行分析。

不同组织或器官的声速和密度不同，导致声波在其内部传播的速度和阻尼程度有所不同。

通过测量反射回波的时间和强度，可以分析出不同组织或器官的位置、形态和特征。

二、超声诊断技术的应用1. 腹部超声检查：超声诊断技术在腹部检查中应用广泛，可以对肝脏、胆囊、胰腺、肾脏等器官进行检查与评估。

例如，可以评估肝脏的大小、形态，检测肝内肿瘤或结石等病变。

2. 妇科超声检查：超声诊断技术在妇科领域中具有重要作用。

通过超声波可以观察和评估女性生殖器官的形态和功能。

例如，可以检测子宫内膜异位症、子宫肌瘤等妇科疾病。

3. 心脏超声检查：超声心动图是检查心脏结构和功能的重要方法。

通过超声波可以观察心脏的收缩和舒张过程，评估心脏的收缩功能、瓣膜功能以及心内血流情况。

这对于诊断和治疗心脏病非常有价值。

4. 乳腺超声检查：超声波在乳腺检查中具有一定的优势。

相比于传统的X线摄影技术，乳腺超声检查无辐射、无痛苦，而且可以评估乳腺肿块的性质，有助于早期乳腺癌的筛查和诊断。

除了上述应用外，超声诊断技术还可以用于检测血管疾病、眼科疾病、骨科疾病等。

在手术中，超声诊断技术也被广泛运用，它可以在手术操作中提供准确的定位和导航，帮助医生实施精确的手术。

总结：超声诊断技术的原理基于声波的传播和反射特性，通过接受和分析回波信号，可以获得人体内部器官的详细信息。
