直流BUCK 和BOOST 斩波电路一、 B UCK 电路降压斩波电路(Buck Chopper)Q 为开关管，其驱动电压一般为PWM(Pulse width modulation 脉宽调制)信号，信号周期为Ts ，则信号频率为f=1/Ts ，导通时间为Ton ，关断时间为Toff ，则周期Ts=Ton+Toff ，占空比Dy= Ton/Ts 。
负载电压的平均值为：式中t on 为V 处于通态的时间，t off 为V 处于断态的时间，T 为开关周期，α为导通占空比，简称占空比或导通比(α=t on /T)。
由此可知，输出到负载的电压平均值U O 最大为U i ，若减小占空比α，则U O 随之减小，由于输出电压低于输入电压，故称该电路为降压斩波电路。
工作原理为:当在t on 状态时，电源为这个电路供电，并对电感和电容充电，负载电压缓慢上升到电源电压。
当t off 状态时，电源电压为断开状态，系统供电依靠电感和电容的储能供电。
所以是一个递减的电压。
所以系统的这个工作流程为，周期性的电源供电方式，而输出的负载的电源大小取决于周期中的占空比。
(a)电路图 (b)波形图（实验结果 ）图1降压斩波电路的原理图及波形二、 B OOST 电路开关管Q 也为PWM 控制方式，但最大占空比Dy 必须限制，不允许在Dy=1的状态下工作。
电感Lf 在输入侧，称为升压电感。
Boost 变换器也有CCM 和DCM 两种工作方式升压斩波电路(Boost Chopper)U i I 1t on =(U O -U i ) I 1t offii on i off on on o aU U TtU t t t U ==+=U GE U D t t tU Ot on t of fT U iVDL C -+-+U EGC R 11U D +-上式中的T/t off ≥1,输出电压高于电源电压，故称该电路为升压斩波电路。
工作原理当开关S 在位置a 时，如图2(a)所示电流iL 流过电感线圈L ，电流线性增加，电能以磁能形式储在电感线圈L 中。

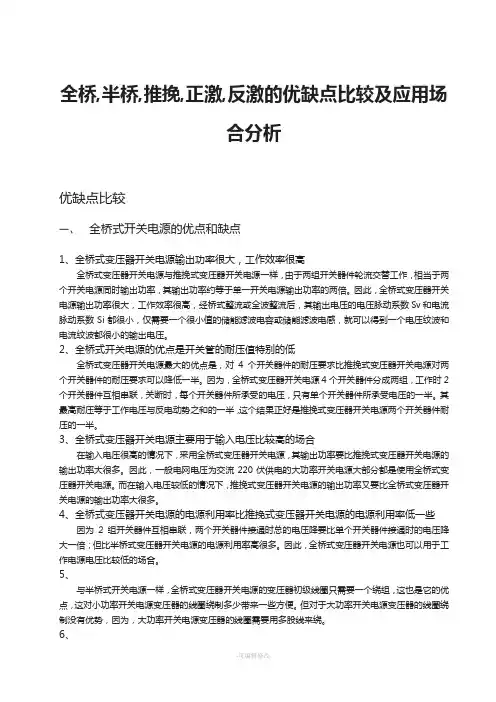

全桥,半桥,推挽,正激,反激的优缺点比较及应用场合分析优缺点比较一、全桥式开关电源的优点和缺点1、全桥式变压器开关电源输出功率很大，工作效率很高全桥式变压器开关电源与推挽式变压器开关电源一样，由于两组开关器件轮流交替工作，相当于两个开关电源同时输出功率，其输出功率约等于单一开关电源输出功率的两倍。
因此，全桥式变压器开关电源输出功率很大，工作效率很高，经桥式整流或全波整流后，其输出电压的电压脉动系数Sv和电流脉动系数Si都很小，仅需要一个很小值的储能滤波电容或储能滤波电感，就可以得到一个电压纹波和电流纹波都很小的输出电压。
2、全桥式开关电源的优点是开关管的耐压值特别的低全桥式变压器开关电源最大的优点是，对4个开关器件的耐压要求比推挽式变压器开关电源对两个开关器件的耐压要求可以降低一半。
因为，全桥式变压器开关电源4个开关器件分成两组，工作时2个开关器件互相串联，关断时，每个开关器件所承受的电压，只有单个开关器件所承受电压的一半。
其最高耐压等于工作电压与反电动势之和的一半，这个结果正好是推挽式变压器开关电源两个开关器件耐压的一半。
3、全桥式变压器开关电源主要用于输入电压比较高的场合在输入电压很高的情况下，采用全桥式变压器开关电源，其输出功率要比推挽式变压器开关电源的输出功率大很多。
因此，一般电网电压为交流220伏供电的大功率开关电源大部分都是使用全桥式变压器开关电源。
而在输入电压较低的情况下，推挽式变压器开关电源的输出功率又要比全桥式变压器开关电源的输出功率大很多。
4、全桥式变压器开关电源的电源利用率比推挽式变压器开关电源的电源利用率低一些因为2组开关器件互相串联，两个开关器件接通时总的电压降要比单个开关器件接通时的电压降大一倍；但比半桥式变压器开关电源的电源利用率高很多。
因此，全桥式变压器开关电源也可以用于工作电源电压比较低的场合。
5、与半桥式开关电源一样，全桥式变压器开关电源的变压器初级线圈只需要一个绕组，这也是它的优点，这对小功率开关电源变压器的线圈绕制多少带来一些方便。
开关电源拓扑计算公式01Buck变换器的功率器件设计公式（1）Buck 变换器的电路图：（2）Buck 变换器的主要稳态规格：（3）功率器件的稳态应力：有源开关S：无源开关D：上述公式是稳态工作时，功率器件上的电压、（电流）应力。
选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结（电容）、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容。
02Boost 变换器的功率器件设计公式（1）Boost 变换器的电路图：（2）Boost 变换器的主要稳态规格：（3）功率器件的稳态应力：有源开关S：无源开关D：上述公式是稳态工作时，功率器件上的电压、电流应力。
选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容。
03Buckboost 变换器设计公式（1）Buckboost 变换器的电路图：（2）Buckboost 变换器的主要稳态规格：（3）功率器件的稳态应力：有源开关S：无源开关D：上述公式是稳态工作时，功率器件上的电压、电流应力。
选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容。
04三绕组去磁正激变换器的功率器件设计公式（1）三绕组去磁正激变换器的电路图：（2）三绕组去磁正激变换器的主要稳态规格：（3）功率器件的稳态应力：有源开关S：无源开关D1，D2：上述公式是稳态工作时，功率器件上的电压、电流应力。
选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容。
常见的开关电源拓扑结构本文主要讲述了常见的开关电源拓扑结构特点和优缺点对比。
常见的拓扑结构，包括Buck降压、Boost升压、Buck-Boost降压-升压、Flyback反激、Forward正激、Two-Transistor Forward双晶体管正激等。
上图是常见的基本拓扑结构。
基本的脉冲宽度调制波形这些拓扑结构都与开关式电路有关。
基本的脉冲宽度调制波形定义如下：常见的基本拓扑结构1 Buck降压•把输入降至一个较低的电压。
•可能是最简单的电路。
•电感/电容滤波器滤平开关后的方波。
•输出总是小于或等于输入。
•输入电流不连续(斩波)。
•输出电流平滑。
2 Boost升压•把输入升至一个较高的电压。
•与降压一样，但重新安排了电感、开关和二极管。
•输出总是比大于或等于输入(忽略二极管的正向压降)。
•输入电流平滑。
•输出电流不连续(斩波)。
3 Buck-Boost降压-升压•电感、开关和二极管的另一种安排方法。
•结合了降压和升压电路的缺点。
•输入电流不连续(斩波)。
•输出电流也不连续(斩波)。
•输出总是与输入反向(注意电容的极性)，但是幅度可以小于或大于输入。
•“反激”变换器实际是降压-升压电路隔离(变压器耦合)形式。
4 Flyback反激•如降压-升压电路一样工作，但是电感有两个绕组，而且同时作为变压器和电感。
•输出可以为正或为负，由线圈和二极管的极性决定。
•输出电压可以大于或小于输入电压，由变压器的匝数比决定。
•这是隔离拓扑结构中最简单的。
•增加次级绕组和电路可以得到多个输出。
5 Forward正激•降压电路的变压器耦合形式。
•不连续的输入电流，平滑的输出电流。
•因为采用变压器，输出可以大于或小于输入，可以是任何极性。
•增加次级绕组和电路可以获得多个输出。
•在每个开关周期中必须对变压器磁芯去磁。
常用的做法是增加一个与初级绕组匝数相同的绕组。
•在开关接通阶段存储在初级电感中的能量，在开关断开阶段通过另外的绕组和二极管释放。

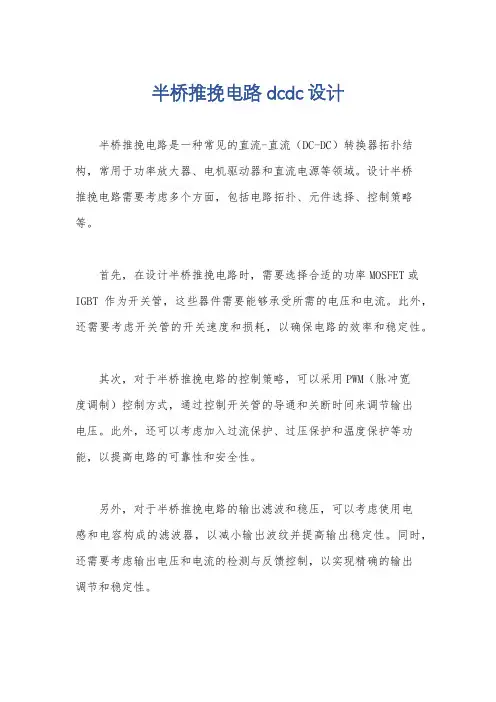

半桥推挽电路dcdc设计
半桥推挽电路是一种常见的直流-直流（DC-DC）转换器拓扑结构，常用于功率放大器、电机驱动器和直流电源等领域。
设计半桥
推挽电路需要考虑多个方面，包括电路拓扑、元件选择、控制策略等。
首先，在设计半桥推挽电路时，需要选择合适的功率MOSFET或IGBT作为开关管，这些器件需要能够承受所需的电压和电流。
此外，还需要考虑开关管的开关速度和损耗，以确保电路的效率和稳定性。
其次，对于半桥推挽电路的控制策略，可以采用PWM（脉冲宽
度调制）控制方式，通过控制开关管的导通和关断时间来调节输出
电压。
此外，还可以考虑加入过流保护、过压保护和温度保护等功能，以提高电路的可靠性和安全性。
另外，对于半桥推挽电路的输出滤波和稳压，可以考虑使用电
感和电容构成的滤波器，以减小输出波纹并提高输出稳定性。
同时，还需要考虑输出电压和电流的检测与反馈控制，以实现精确的输出
调节和稳定性。
最后，在设计过程中还需要考虑电路的散热设计、PCB布局、输入输出端的电磁兼容等问题，以确保整个电路的性能和可靠性。
总的来说，设计半桥推挽电路需要综合考虑电路拓扑、元件选择、控制策略、滤波稳压、保护功能以及电磁兼容等多个方面，从而设计出性能稳定、效率高、可靠性好的电路。
希望以上回答能够满足你的要求。
电源常用拓扑结构特点及波形基本名词电源常见的拓扑结构■Buck降压■Boost升压■Buck-Boost降压-升压■Flyback反激■Forward正激■Two-Transistor Forward双晶体管正激■Push-Pull推挽■Half Bridge半桥■Full Bridge全桥基本的脉冲宽度调制波形这些拓扑结构都与开关式电路有关。
基本的脉冲宽度调制波形定义如下：1、Buck降压特点■把输入降至一个较低的电压。
■可能是最简单的电路。
■电感/电容滤波器滤平开关后的方波。
■输出总是小于或等于输入。
■输入电流不连续(斩波)。
■输出电流平滑。
2、Boost升压特点■把输入升至一个较高的电压。
■与降压一样，但重新安排了电感、开关和二极管。
■输出总是比大于或等于输入(忽略二极管的正向压降)。
■输入电流平滑。
■输出电流不连续(斩波)。
3、Buck-Boost降压-升压特点■电感、开关和二极管的另一种安排方法。
■结合了降压和升压电路的缺点。
■输入电流不连续(斩波)。
■输出电流也不连续(斩波)。
■输出总是与输入反向(注意电容的极性)，但是幅度可以小于或大于输入。
■“反激”变换器实际是降压-升压电路隔离（变压器耦合）形式。
4、Flyback反激特点■如降压-升压电路一样工作，但是电感有两个绕组，而且同时作为变压器和电感。
■输出可以为正或为负，由线圈和二极管的极性决定。
■输出电压可以大于或小于输入电压，由变压器的匝数比决定。
■这是隔离拓扑结构中最简单的■增加次级绕组和电路可以得到多个输出。
5、Forward正激■降压电路的变压器耦合形式■不连续的输入电流，平滑的■因为采用变压器，输出可以■增加次级绕组和电路可以获■在每个开关周期中必须对变绕组。
■在开关接通阶段存储在初级6、Two-Transistor Fo 特点■两个开关同时工作。
■开关断开时，存储在变压器■主要优点：■每个开关上的电压永远不会■无需对绕组磁道复位。
全桥,半桥,推挽,正激,反激的优缺点比较及应用场合分析优缺点比较一、全桥式开关电源的优点和缺点1、全桥式变压器开关电源输出功率很大，工作效率很高全桥式变压器开关电源与推挽式变压器开关电源一样，由于两组开关器件轮流交替工作，相当于两个开关电源同时输出功率，其输出功率约等于单一开关电源输出功率的两倍。
因此，全桥式变压器开关电源输出功率很大，工作效率很高，经桥式整流或全波整流后，其输出电压的电压脉动系数Sv和电流脉动系数Si都很小，仅需要一个很小值的储能滤波电容或储能滤波电感，就可以得到一个电压纹波和电流纹波都很小的输出电压。
2、全桥式开关电源的优点是开关管的耐压值特别的低全桥式变压器开关电源最大的优点是，对4个开关器件的耐压要求比推挽式变压器开关电源对两个开关器件的耐压要求可以降低一半。
因为，全桥式变压器开关电源4个开关器件分成两组，工作时2个开关器件互相串联，关断时，每个开关器件所承受的电压，只有单个开关器件所承受电压的一半。
其最高耐压等于工作电压与反电动势之和的一半，这个结果正好是推挽式变压器开关电源两个开关器件耐压的一半。
3、全桥式变压器开关电源主要用于输入电压比较高的场合在输入电压很高的情况下，采用全桥式变压器开关电源，其输出功率要比推挽式变压器开关电源的输出功率大很多。
因此，一般电网电压为交流220伏供电的大功率开关电源大部分都是使用全桥式变压器开关电源。
而在输入电压较低的情况下，推挽式变压器开关电源的输出功率又要比全桥式变压器开关电源的输出功率大很多。
4、全桥式变压器开关电源的电源利用率比推挽式变压器开关电源的电源利用率低一些因为2组开关器件互相串联，两个开关器件接通时总的电压降要比单个开关器件接通时的电压降大一倍；但比半桥式变压器开关电源的电源利用率高很多。
因此，全桥式变压器开关电源也可以用于工作电源电压比较低的场合。
5、与半桥式开关电源一样，全桥式变压器开关电源的变压器初级线圈只需要一个绕组，这也是它的优点，这对小功率开关电源变压器的线圈绕制多少带来一些方便。

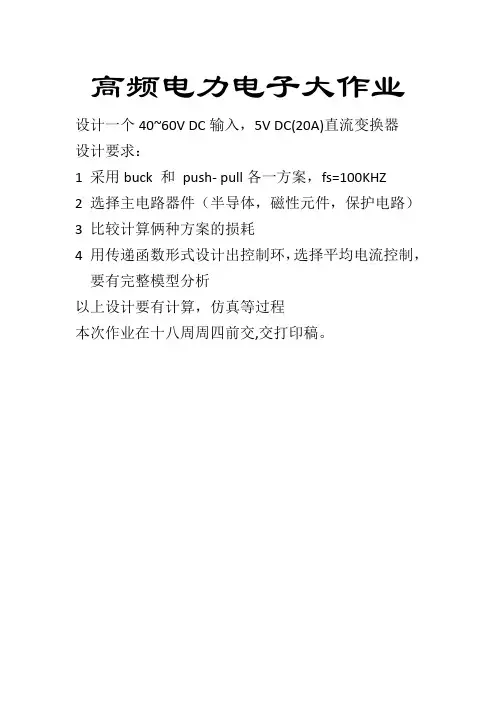

高频电力电子大作业设计一个40~60V DC输入，5V DC(20A)直流变换器设计要求：1 采用buck 和push- pull各一方案，fs=100KHZ2 选择主电路器件（半导体，磁性元件，保护电路）3 比较计算俩种方案的损耗4 用传递函数形式设计出控制环，选择平均电流控制，要有完整模型分析以上设计要有计算，仿真等过程本次作业在十八周周四前交,交打印稿。
第一部分BUCK 电路设计125.0606040min_max _max _min _=====in on in in in u u d u u u 一 主电路如下图１ Mosfet 的选择功率管承受的最高电压d in u u u+>=60+0.7=60.722i I i i p p ∆+=> 1.195.26.165%306.16125.0608.01002min _2=+>=∆⇒<∆====i i i iA du p dI I pin o P Pη考虑安全裕量，选择 NTB52N10V V dss 100= A I d 52max =pF C iss 2250= 620=oss C pF C rss 135=２ 二极管的选择60max _=>in u u1.19>i考虑安全裕量，选择MBR30100，耐压100V ，通态电流30A 。
３电感的设计（1）续流阶段，电感俩端电压U=5+0.6=5.6uH t i t V l offl 75.95*6.5==∆∆⋅=根据额定电流及计算所得的电感值和《开关电源设计第三版》图7.26所示曲线图求磁心所需的ＡＰ值，可得AP 值大约为0.68，故选择磁心型号E2627，，其AP 值为0.7，最接近，此磁心各相关数据如下：磁芯比例 31/9 cm 磁芯截面积 Ae =0.832cm 窗口面积 Awb =0.852cm ＡＰ值= 0.7 4cm均磁路长度MPL=6.2cm 每匝的平均长度ＭＬＴ＝4.6ｃｍ 磁芯体积 5.13cm （2）计算最小匝数)(9010*83.0*10*25010*1.19*10*75.9102646max 4max min匝===--e A B LI N（3）计算磁芯气隙气隙长度g l （忽略边缘的影响）mm l A N u u l e r g 6.810*75.910*83*90*10*4106227220===--π 其中 g l 为总气隙长度，7010*4-=πu ，r u 为1（空气的相对磁导率），N 为匝数，Ae 为有效截面积，L 为电感量。
BUCK-BOOST电路⼯作原理图⽂分析BUCK-BOOST 电路⼯作原理图⽂分析【项⽬任务】测试电路如下图4.8⽰，调整函数发⽣器的占空⽐，测量输⼊与输出关系。
Q12,输出波形通道1,驱动波形(a) 测试电路 (b)函数发⽣器信号 (b)输出波形图4.8 BUCK-BOOST 电路(multisim)【信息单】⼀、直流斩波电路的基本原理Buck/Boost 变换器是输出电压可低于或⾼于输⼊电压的⼀种单管直流变换器，其电路如图4.8。
与Buck 和Boost 电路不同的是，电感L f 在中间，不在输出端也不在输⼊端，且输出电压极性与输⼊电压相反。
开关管也采⽤PWM 控制⽅式。
Buck/Boost 变换器也有电感电流连续和断续两种⼯作⽅式，此处以电感电流在连续状态下的⼯作模式。
图4.8是电感电流连续时的主要波形。
图4.10是Buck/Boost 变换器在不同⼯作模态下的等效电路图。
电感电流连续⼯作时，有两种⼯作模态，图4.11(a)的开关管Q 导通时的⼯作模态，图 (b)是开关管Q 关断、D 续流时的⼯作模态。
V o图4.9电路Vi LFi Qi DV图4.10感电流连续⼯作波形V oV o(a) Q 导通 (b) Q 关断，D 续流图5.11 Buck/Boost 不同开关模态下等效电路⼆、电感电流连续⼯作原理和基本关系电感电流连续⼯作时，Buck/Boost 变换器有开关管Q 导通和开关管Q 关断两种⼯作模态。
1.在开关模态1[0~t on ]：t=0时，Q 导通，电源电压V in 加载电感L f 上，电感电流线性增长，⼆极管D 戒指，负载电流由电容C f 提供：f L fin di L V dt=(2-1)oo LDV I R =(2-2)ofo dV C I dt= (2-3)t=t on 时，电感电流增加到最⼤值max L i ，Q 关断。
在Q 导通期间电感电流增加量f L i ?f inL y fV i D T L ?=(2-4)2.在开关模态2[t on ~ T]:t=t on 时，Q 关断，D 续流，电感L f 贮能转为负载功率并给电容C f 充电，fL i 在输出电压Vo 作⽤下下降：f L fo di L V dt=(2-5)f o o oL fo f LDdV dV V i C I C dt dt R =+=+ (2-6)t=T 时，fL i 见到最⼩值min L i ，在t on ~ T 期间fL i 减⼩量fL i ?为：(1)f o o L off y f fV Vi t D T L L ?==- (2-7)此后，Q ⼜导通，转⼊下⼀⼯作周期。
开关电源拓扑结构分析（图文）一．非隔离型开关变换器（一）．降压变换器Buck电路：降压斩波器，入出极性相同。
由于稳态时，电感充放电伏秒积相等，因此：Ui-Uo）*ton=Uo*toff，Ui*ton-Uo*ton=Uo*toff,Ui*ton=Uo(ton+toff),Uo/Ui=ton/(ton+toff)=Δ即，输入输出电压关系为：Uo/Ui=Δ(占空比)图1：Buck电路拓补结构在开关管S通时，输入电源通过L平波和C滤波后向负载端提供电流；当S关断后，L通过二极管续流，保持负载电流连续。
输出电压因为占空比作用，不会超过输入电源电压。
（二）．升压变换器Boost电路：升压斩波器，入出极性相同。
利用同样的方法，根据稳态时电感L的充放电伏秒积相等的原理，可以推导出电压关系：Uo/Ui=1/（1-Δ）图2：Boost电路拓补结构这个电路的开关管和负载构成并联。
在S通时，电流通过L平波，电源对L充电。
当S断时，L向负载及电源放电，输出电压将是输入电压Ui+U L，因而有升压作用。
（三）．逆向变换器Buck-Boost电路：升/降压斩波器，入出极性相反，电感传输。
电压关系：Uo/Ui=-Δ/（1-Δ）图3：Buck-Boost电路拓补结构S通时，输入电源仅对电感充电，当S断时，再通过电感对负载放电来实现电源传输。
所以，这里的L是用于传输能量的器件。
（四）．丘克变换器Cuk电路：升/降压斩波器，入出极性相反，电容传输。
电压关系：Uo/Ui=-Δ/（1-Δ）。
图4：Cuk变换器电路拓补结构当开关S闭合时，Ui对L1充电。
当S断开时，Ui+EL1通过VD对C1进行充电。
再当S闭合时，VD关断，C1通过L2、C2滤波对负载放电，L1继续充电。
这里的C1用于传递能量，而且输出极性和输入相反。
二．隔离型开关变换器1．推挽型变换器下面是推挽型变换器的电路。
图5：推挽型变换电路S1和S2轮流导通，将在二次侧产生交变的脉动电流，经过全波整流转换为直流信号，再经L、C滤波，送给负载。
几种常见的开关电源拓扑结构及应用什么是拓扑呢?所谓电路拓扑就是功率器件和电磁元件在电路中的连接方式，而磁性元件设计，闭环补偿电路设计及其他所有电路元件设计都取决于拓扑。
最基本的拓扑是Buck(降压式)、Boost(升压式)和Buck/Boost(升/降压)，单端反激(隔离反激)，正激、推挽、半桥和全桥变化器。
下面简单介绍一下常用的开关电源拓扑结构。
Buck电路首先我们要讲的就是Buck电路。
Buck电路也成为降压(step-down)变换器。
它的电路图是下面这样的：晶体管，二极管，电感，电容和负载构成了主回路，下方的控制回路一般采用PWM(脉冲宽度调制)芯片控制占空比决定晶体管的通断。
Buck电路的功能是把直流电压Ui转换成直流电压Uo，实现降压目的。
展开剩余88%反激变换器反激式开关电源是指使用反激高频变压器隔离输入输出回路的开关电源，与之对应的有正激式开关电源。
反激(FLY BACK)，具体是指当开关管接通时，输出变压器充当电感，电能转化为磁能，此时输出回路无电流;相反，当开关管关断时，输出变压器释放能量，磁能转化为电能，输出回来中有电流。
反激式开关电源中，输出变压器同时充当储能电感，整个电源体积小、结构简单，所以得到广泛应用。
应用最多的是单端反激式开关电源。
优点：元器件少、电路简单、成本低、体积小，可同时输出多路互相隔离的电压;缺点：开关管承受电压高，输出变压器利用率低，不适合做大功率电源。
Boost电路Boost(升压)电路是最基本的反激变换器。
Boost变换器又称为升压变换器、并联开关电路、三端开关型升压稳压器。
上面的图就是Boost电路图。
Boost电路是一个升压电路，它的输出电压高于输入电压。
Buck/Boost变换器Buck/Boost变换器：也叫做升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但它的输出电压的极性与输入电压相反。
Buck/Boost变换器可以看做是Buck变换器和Boost变换器串联而成，合并了开关管。
