建筑施工细部节点优秀做法集锦
- 格式:ppt
- 大小:14.41 MB
- 文档页数:157
工程细部节点做法详细总结结构工程一、地基与基础工程1、基础筏板后浇带留置1.材料:钢板止水带、钢板网、木模板、钢筋。
2.工具:电焊机、铁皮剪子、电锯。
3.工序:焊接附加钢筋→安装止水钢板→裁剪、安装钢板网→安装、加固模板。
4.工艺方法:根据筏板厚度、止水带位置,沿止水钢板长度方向中心点焊Φ12附加钢筋,间距300~500mm。
将附加钢筋与筏板上下层钢筋连接以固定止水钢板,止水钢板槽口应朝向迎水面。
根据止水钢板位置及筏板厚度裁剪钢板网,在止水钢板的上下部位安装钢板网,钢板网位于附加钢筋内侧并与筏板钢筋绑扎。
在钢板网的外侧支设模板,模板上口根据钢筋间距锯出槽口,控制好钢筋保护层厚度及钢筋间距,支撑加固方木间距不大于500mm。
5.控制要点:止水钢板、钢板网的安装,模板支撑。
6.质量要求:后浇带宽度允许偏差±10mm。
止水钢板固定顺直。
7.做法详图:8.实例图2、地下室外墙新型止水螺杆5.控制要点:加固、浇筑、清孔、填塞、防水。
6.质量要求:螺栓孔端头填塞密实,防水处理到位。
7.做法详图:实物图:8.实例图8.实例图8.实例图2、钢筋滚轧直螺纹连接1.材料:钢筋、连接套筒、保护帽。
2.工具:直螺纹滚丝机、扳手、砂轮切割机。
3.工序:钢筋下料→滚丝→丝头检验→直螺纹套筒连接。
4.工艺方法:根据钢筋料单采用砂轮切割机对钢筋切割下料,切口的端面平整并与轴线垂直。
要求加工好的钢筋螺纹的丝头、牙形、螺距等必须与连接套筒一致,螺牙应无裂纹、无断牙及其他缺陷,丝头加工长度为标准型套筒长度的1/2(选用套筒规格应符合表2-1),及时在套丝端安装塑料保护帽。
套筒连接时,将钢筋丝头拧入经型式检验合格的连接套筒,用扳手拧紧,使钢筋丝头在套筒中央位置相互顶紧,再用扭力扳手校核拧紧力矩,标准型接头安装后的外露螺纹不大于两个完整丝扣。
5.控制要点:切割下料、螺纹加工、钢筋连接。
6.质量要求:切割端头平整、与轴线垂直,丝头长度公差为+2P,钢筋连接牢固。
建筑工程电气专业防水套管与密闭套管预留预埋细部节点做法1、适用条件及范围
本做法适用于工业与民用建筑工程中建筑电气的防水与密闭套管预留预埋。
2、施工工艺流程
材料进场→施工准备→加工制作→现场定位→安装固定→验收合格→工程隐蔽
3、施工要点
4.1防水套管
3室外铠装电缆直埋的剪力外墙防水套管的预埋,室内外管口应制作喇叭口;
4室外电缆穿管至电缆井的剪力墙外墙防水套管的预埋,室内管口应制作喇叭口,室
外不制作喇叭口,但套管预留出墙的长度应满足加套管焊接的长度;
5室外埋地部分管内外应做沥青漆防腐;防水套管安装时,止水环应安装在剪力墙
体的中心线位置,并固定牢固可靠,室内管口应紧贴内墙模板线并做好标记,拆除模板后喇
叭管口应与内墙面平齐。
4.2密闭套管
4密闭套管设置抗力片的管口应穿出墙体 50mm,并设置在人防冲击波进口方向;密
闭套管的密闭肋钢板的厚度和尺寸应符合设计及验收规范;
5管口固定两抗力片的两根螺栓应对称焊接,螺杆长度应满足抗力片厚度和螺帽的
安装要求;
6密闭套管的密闭肋应安装在剪力墙体的中心线位置,内墙管口应紧贴模板;
7密闭套管的安装应注意方向、位置。
4、做法详图
4.1 防水套管做法详图
图2.2-1 防水套穿建筑内墙做法详图
5、示例工程图片 图2.2-2
防水套管穿建筑外墙详图
图2.2-3 防水套管安装工程图图2.2-4 人防密闭套管安装工程图。

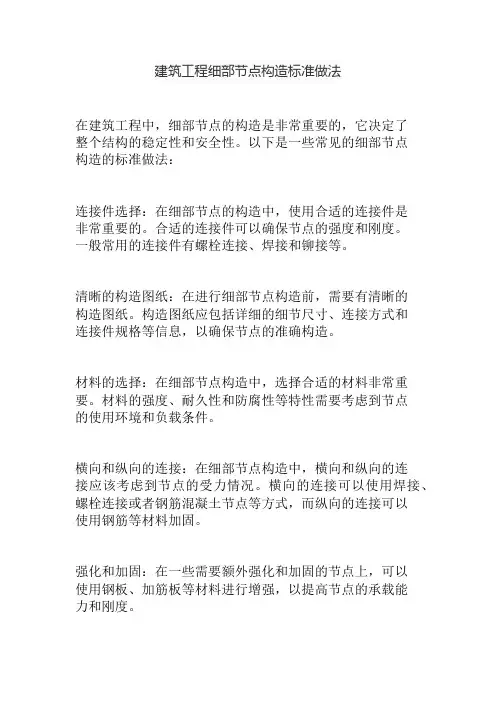

建筑工程细部节点构造标准做法
在建筑工程中,细部节点的构造是非常重要的,它决定了
整个结构的稳定性和安全性。
以下是一些常见的细部节点
构造的标准做法:
连接件选择:在细部节点的构造中,使用合适的连接件是
非常重要的。
合适的连接件可以确保节点的强度和刚度。
一般常用的连接件有螺栓连接、焊接和铆接等。
清晰的构造图纸:在进行细部节点构造前,需要有清晰的
构造图纸。
构造图纸应包括详细的细节尺寸、连接方式和
连接件规格等信息,以确保节点的准确构造。
材料的选择:在细部节点构造中,选择合适的材料非常重要。
材料的强度、耐久性和防腐性等特性需要考虑到节点
的使用环境和负载条件。
横向和纵向的连接:在细部节点构造中,横向和纵向的连
接应该考虑到节点的受力情况。
横向的连接可以使用焊接、螺栓连接或者钢筋混凝土节点等方式,而纵向的连接可以
使用钢筋等材料加固。
强化和加固:在一些需要额外强化和加固的节点上,可以
使用钢板、加筋板等材料进行增强,以提高节点的承载能
力和刚度。
考虑施工工艺:在进行细部节点构造时,需要考虑施工工艺。
确保施工过程中能够正确连接、安装和固定节点,以确保节点的质量和稳定性。
符合相关标准:在进行细部节点构造时,需要符合相关的国家建筑标准和规范。
这些标准和规范包括节点的尺寸、连接件的选择和使用、施工工艺等方面的要求。
总之,细部节点的构造标准做法是确保建筑工程的结构安全和稳定的重要环节。
以上所提到的是一些常见的标准做法,但具体要根据具体的工程需求和设计要求进行适当调整。
鲁班奖工程细部做法经验集锦第一节、基本要求一、项目部要依据本细则并结合工程的具体情况,加强施工技术交底管理,技术交底中应有细部工艺的具体要求.二、加强过程控制和检查监督的力度,发现问题及时解决,检查验收要高标准、严要求,切实把技术交底和细部工艺处理要点落到实处,达到工艺精湛。
三、施工过程中,按标准工艺施工,消除质量通病。
四、每一种细部工艺处理都要先做样板,征得建设单位认可,经质检部门验收合格后方可展开大面积施工。
五、进行细部工艺处理,要求选用技术素质高、认真负责、细心的专业人员做此项工作。
六、工具、材料要提前准备齐全,如勾缝、钻孔的专用工具,橡胶密封条、塑料分格条等。
七、成品、半成品及外购件购置要进货验收,不合格的材料严禁使用。
八、凡没有按细部处理方案施工、不符合规定的一律无条件返工重做。
九、落实各项成品保护措施,防止成品污染和损坏.第二节、细部工艺细则一、主体结构㈠钢筋工程:1。
钢筋绑扎应采取定位措施,柱、剪力墙的钢筋定位卡设置于模板上口;钢筋的混凝土保护层采用专用垫块控制,清水砼柱、墙体结构宜选用与砼颜色一致的塑料卡环,梁、板可以采用混凝土成品垫块。
2.板上、下层钢筋间应设置专用马凳,马凳采用钢筋时,钢筋直径应确保承受荷载不变形,间距不大于1000㎜,梅花形布置。
3。
钢筋绑扎时绑扎结应与最外层钢筋平齐,绑扎丝尾部压向钢筋内侧,钢筋应横平竖直,绑扎牢固。
剪力墙、板钢筋绑扎采用八字扣,柱箍筋绑扎宜采用缠扣,梁上部纵向筋的箍筋绑扎宜采用套扣法绑扎。
绑扎时水平挂线,竖向吊线,控制水平度、垂直度。
4。
墙、柱等竖向构件的外露钢筋在浇筑砼前应采取套好塑料保护管或包裹彩布条等措施,并且在砼浇筑后,及时用布或棉纱沾水将被污染的钢筋擦净,确保钢筋不被污染.5。
钢筋保护层厚度按正偏差控制,提高钢筋防腐蚀能力。
㈡模板工程:1。
模板体系的选择:a)镜面砼:可采用优质木胶合板粘贴pvc板,宜选用塑料模板或成品覆塑板;b)清水砼:建议采用优质覆膜木胶合板或全钢大模板:c)楼梯、洞口:建议采用易装拆的定制钢模板:d) 高层建筑竖向构件、楼梯间:建议采用定型全钢大模板;电梯井建议采用专用钢模板;e)基础及地下沟道:模板种类可适当放宽,若使用钢模板,必须使用优质普通钢模板。
