综合布线知识点总结第一部分:综合布线的概念及分类综合布线是指在建筑物内部进行的有关通信网络的综合布线系统工程。
综合布线是指为了满足当代建筑物内各类信息通信系统和智能化建筑设备的通信需求,而在建筑物内部进行的一种综合布线系统。
综合布线系统是信息通信网络的基础设施,它集成了声音、数据、视频和其他信息,是建筑物内各类信息设备和用户之间相互通信的基础设施。
综合布线系统的分类:1. 结构化布线系统:结构化布线系统是指在建筑物内联接各种信息通信设备的一种通用的、标准化的、灵活的布线系统。
结构化布线系统通常包括水平布线子系统、垂直布线子系统和设备间布线子系统。
水平布线子系统是指将终端设备与通信机房之间的联接系统;垂直布线子系统是指终端设备与水平布线系统之间的联接系统;设备间布线子系统是指各种信息设备之间的联接系统。
2. 非结构化布线系统:非结构化布线系统是指不符合结构化布线标准的布线系统。
由于非结构化布线系统的非标准化特点,使得这种布线系统的维护和管理非常困难,且难以适应信息技术的发展和建筑物内部的改变。
因此,结构化布线系统已经成为建筑物内部通信网的主流。
第二部分:综合布线的标准化和规范综合布线系统的标准化和规范是综合布线系统的设计、安装、维护和管理的重要依据。
综合布线系统的标准和规范主要包括国际标准、国家标准和行业标准。
1. 国际标准:国际标准主要是由ISO/IEC制定的有关综合布线系统的通用标准。
例如ISO/IEC 11801《信息技术——通信光纤布线系统规范》、ISO/IEC 24764《信息技术——通信铜质布线系统规范》等。
2. 国家标准:国家标准是由国家标准化委员会制定的有关综合布线系统的国家标准。
例如《GB 50311-2016 电信建设工程工程设计规范》、《GB 50312-2016 电信建设工程建设装璜工程技术规范》等。
3. 行业标准:行业标准是由政府部门和行业协会制定的有关综合布线系统的行业标准。
综合布线的知识点总结一、概念综合布线是指建筑物内部使用电信设备与通信设备进行通信的一种系统。
它包括了走线管、电缆、连接头、连接件、插座、配线框等设备。
它的主要功能是为建筑物内部的电子设备提供通信连接,使各种设备能够相互通信和交换信息。
综合布线的应用范围非常广泛,几乎所有的办公楼、商业建筑、公共设施都需要进行综合布线工程。
二、分类根据不同用途和技术标准,综合布线可以分为不同的类型。
按照用途来划分,可以分为数据综合布线和声音综合布线两类。
数据综合布线主要用于连接计算机、网络设备等数据设备,而声音综合布线则用于连接电话、广播等声音传输设备。
按照技术标准来划分,可以分为类别五、类别六、类别七等不同等级的综合布线系统。
不同的等级对应了不同的传输速率和传输距离,以满足不同场合的需求。
三、设计原则设计综合布线系统时,需要考虑的因素有很多,以下是一些设计原则:1.可靠性:综合布线系统需要具有高可靠性,能够长时间稳定运行。
2.兼容性:综合布线系统需要能够适应各种不同的设备和接口,具有较高的兼容性。
3.标准化:综合布线系统需要遵循相应的技术标准,确保设备和接口的互通性。
4.扩展性:综合布线系统需要考虑未来的扩展需求,能够方便地进行系统升级和扩展。
5.灵活性:综合布线系统需要能够适应不同的布线需求,具有一定的灵活性和可调性。
四、常用材料综合布线系统包含了许多不同的设备和材料,下面是一些常用的材料:1.走线管:用于安装电缆和连接线的管道,可以分为金属走线管和塑料走线管两种。
2.电缆:用于传输电信信号的导线,包括数据电缆、声音电缆等不同类型。
3.连接头:用于连接电缆的设备,包括插头、插座、配线框等。
4.连接件:用于连接不同的电缆或设备的配件,如转接头、连接器等。
5.配线架:用于安装连接头和连接件的设备,可以固定在墙壁或地面上。
五、安装方法综合布线系统的安装需要经过一系列的步骤,下面是一般的安装方法:1.测量和规划:在进行综合布线系统的安装前,需要对建筑物进行测量和规划,确定各种设备的位置和连接需求。
综合布线知识点范文综合布线是指将局域网的各种网络设备连接起来并提供稳定和高效的数据传输的技术和方法。
在现代企业和家庭网络中,综合布线是建立可靠和高速网络连接的基础,它不仅影响到网络的性能和可靠性,还关系到日常办公和生活的顺利进行。
综合布线的知识点如下:1.布线系统的组成部分:综合布线系统一般由布线井、线缆、插座、配线架、交换机等组成。
布线井用于集中管理和分配线缆,线缆用于传输信号,插座用于连接设备,配线架用于组织和管理线缆,交换机用于连接网络设备。
2.布线的分类:3.线缆的种类:常见的线缆种类包括双绞线、光纤和同轴电缆等。
双绞线是最常用的线缆类型,可以分为屏蔽双绞线(STP)和无屏蔽双绞线(UTP)。
光纤具有高速、大带宽和抗干扰能力强的优点,适用于长距离传输。
同轴电缆一般用于电视信号的传输。
4.线缆的规格和等级:线缆通常有不同的规格和等级,如Cat 5、Cat 6、Cat 6A等。
这些规格和等级决定了线缆的传输能力和传输距离。
通常情况下,规格越高、等级越好的线缆能够提供更高的传输速度和更远的传输距离。
5.线缆的敷设方式:线缆可以通过不同的敷设方式进行安装,如架空敷设、地下敷设和隧道敷设等。
敷设方式的选择取决于具体的应用场景和建筑环境。
6.线缆的连接方式:线缆的连接方式一般有两种:直接连接和交叉连接。
直接连接适用于将终端设备连接到配线架上,而交叉连接则适用于将不同的配线架或交换机进行连接。
7.布线系统的管理和维护:8.综合布线的标准:综合布线是构建现代化企业和家庭网络的关键技术之一,它对于保持网络的高性能和高可靠性至关重要。
掌握综合布线的知识点,能够有效地规划、设计和维护网络,提供高速、稳定和安全的数据传输服务。

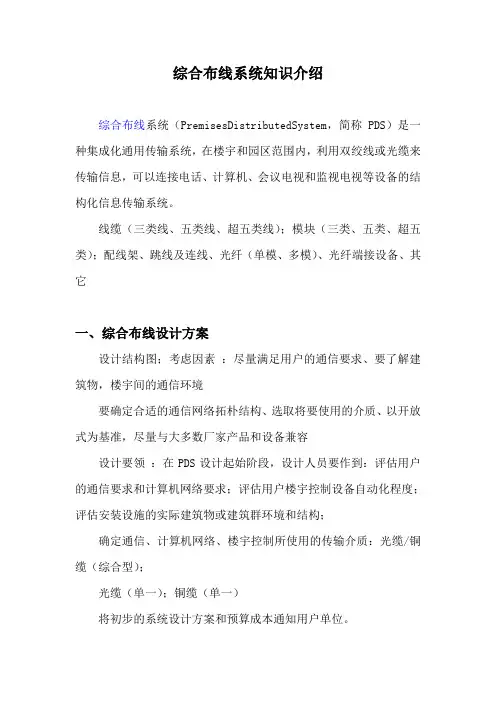

综合布线系统知识介绍综合布线系统(PremisesDistributedSystem,简称PDS)是一种集成化通用传输系统,在楼宇和园区范围内,利用双绞线或光缆来传输信息,可以连接电话、计算机、会议电视和监视电视等设备的结构化信息传输系统。
线缆(三类线、五类线、超五类线);模块(三类、五类、超五类);配线架、跳线及连线、光纤(单模、多模)、光纤端接设备、其它一、综合布线设计方案设计结构图;考虑因素:尽量满足用户的通信要求、要了解建筑物,楼宇间的通信环境要确定合适的通信网络拓朴结构、选取将要使用的介质、以开放式为基准,尽量与大多数厂家产品和设备兼容设计要领:在PDS设计起始阶段,设计人员要作到:评估用户的通信要求和计算机网络要求;评估用户楼宇控制设备自动化程度;评估安装设施的实际建筑物或建筑群环境和结构;确定通信、计算机网络、楼宇控制所使用的传输介质:光缆/铜缆(综合型);光缆(单一);铜缆(单一)将初步的系统设计方案和预算成本通知用户单位。
在收到最后合同批准书后,完成以下的系统配置、布局蓝图和文档记录:电缆线路由文档;光缆分配及管理;布局和接合细节;光缆链路,损耗预算;施工许可证;订货信息如同任何一个工程一样,系统设计方案和施工图的详细程度将随工程项目复杂程度而异,并与合同条款、可用资源及工期有关。
设计文档一定要齐全,以便能检验指定的PDS设计等级是否符合所规定的标准。
而且验收系统符合全部设计要求之前,必须备有这种设计文档。
应始终确保已完成合同规定的光缆链路一致性测试,而且光缆链路损耗是可接受的。
规定:总的水平布线长度小于100米,五类、超五类用于数据二、布线工程投标、实施程序用户招标;掌握资料;获取建筑物平面图;用户电话、网络及其它应用系统设计图;现场踏勘了解现场情况如,管道井、天花、地板等。
分析用户需求:系统设计(方案、布线施工图、材料清单);方案及报价递交;中标与合同签署;材料订购;工程组织及实施(与装修工程人员协调);测试与验收;15年系统产品及应用系统保用证书申请;维护三、报价策略分析用户,确认用户需求提供用户最需要的产品。
综合布线基础知识综合布线是指在建筑物内部,通过电缆系统将各种信息传输设备连接起来,实现数据、语音、视频等信息的传输和共享。
综合布线作为现代建筑物的基础设施之一,扮演着至关重要的角色。
本文将从综合布线的定义、分类、组成部分以及设计原则等方面进行详细介绍。
一、综合布线的定义综合布线是一种基础设施技术,用于在建筑物内部实现各种信息传输设备之间的连接和通信。
它可以同时传输数据、语音、视频等各种信号,为建筑物内部提供高效、稳定的信息传输通道。
二、综合布线的分类根据应用环境的不同,综合布线可以分为以下几类:1. 局域网布线(LAN):用于建筑物内部的数据通信,包括办公室、学校、医院等场所的计算机网络。
2. 电话布线(Telecom):用于传输语音信号,包括电话线路、传真设备等。
3. 电视布线(TV):用于传输视频信号,包括电视信号、监控摄像头等。
4. 控制布线(Control):用于传输控制信号,包括自动化设备、楼宇管理系统等。
三、综合布线的组成部分综合布线系统主要由以下几个组成部分构成:1. 传输介质:综合布线系统常用的传输介质包括双绞线、光纤、同轴电缆等。
不同的传输介质具有不同的传输性能和传输距离,根据实际需求选择合适的传输介质。
2. 连接硬件:综合布线系统的连接硬件包括插座、连接器、面板等。
它们负责将传输介质与终端设备连接起来,确保信号的传输质量和稳定性。
3. 终端设备:综合布线系统的终端设备包括计算机、电话、电视、监控摄像头等。
它们通过连接硬件与综合布线系统相连,实现信息的接收和发送。
四、综合布线的设计原则在进行综合布线设计时,需要遵循以下几个原则:1. 标准化:综合布线系统的设计应符合相关的国际或行业标准,确保系统的互操作性和兼容性。
2. 可扩展性:综合布线系统的设计应具备一定的扩展性,能够满足未来的信息传输需求。
3. 安全性:综合布线系统的设计应考虑信息的安全性,采取相应的安全措施,防止信息泄露和非法访问。
最全综合布线系统知识(图文)综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来,同时也使这些设备与外部通信网络相连的综合布线。
它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线系统可划分成六个部分,其中三个子系统:配线(水平)子系统;干线(垂直)子系统;建筑群子系统;外加三个部分:工作区、设备间、管理。
工作区子系统工作区子系统由终端设备连接到信息插座之间的设备组成。
包括:信息插座、插座盒、连接跳线和适配器组成。
水平区子系统水平区子系统应由工作区用的信息插座,楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。
水平子系统根据整个综合布线系统的要求,应在二级交接间、交接间或设备间的配线设备上进行连接,以构成电话、数据、电视系统和监视系统,并方便地进行管理。
管理子系统管理子系统设置在楼层分配线设备的房间内。
管理间子系统应由交接间的配线设备,输入/输出设备等组成,也可应用于设备间子系统中。
管理子系统应采用单点管理双交接。
垂直干线子系统通常是由主设备间(如计算机房、程控交换机房)提供建筑中最重要的铜线或光纤线主干线路,是整个大楼的信息交通枢纽。
一般它提供位于不同楼层的设备间和布线框间的多条联接路径,也可连接单层楼的大片地区。
设备间子系统设备间是在每一幢大楼的适当地点设置进线设备,进行网络管理以及管理人员值班的场所。
设备间子系统应由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
建筑群子系统建筑群子系统将一栋建筑的线缆延伸到建筑群内的其它建筑的通信设备和设施。
它包括铜线、光纤、以及防止其它建筑的电缆的浪涌电压进入本建筑的保护设备。
常用名词1、应用系统:应采用某种方式传输信息的系统,这个系统能在综合布线上正常运行。
2、线缆:线缆是指与信息技术设备相连的电缆、光缆及各种软电缆。
综合布线系统的结构结构化(综合)布线系统 (Structured Cabling System 缩写SCS) 采用模块化和分层星型拓扑结构,它一般可分为六个子系统:1工作区子系统包括从终端设备出线,到信息插座的整个区域.工作区布线子系统由终端设备连接到信息插座的连线(或软线)组成,它包括装配软线、连接器和连接所需的扩展软线,并在终端设备和信息口I/O之间搭桥.在进行终端设备和I/O连接时,可能需要某种传输电子装置,但是这种装置并不是工作区子系统的一部分. 例如,调制解调器能为终端与其他设备之间的兼容性和传输距离的延长提供所需的转换信号.2水平布线子系统由建筑物各层配电间至各个水平区之间的电缆组成.水平布线子系统是整个布线系统的一部分,将干线子系统延伸到用户工作区. 水平布线子系统与垂直干线子系统的区别在于:水平布线子系统总是处在一个楼层上,并端接在信息插座上. 在现有建筑物内,垂直干线子系统都由光缆组成;而水平电缆数限制为4对UTP (非屏蔽双绞线)及光缆(语音),它们能支持大多数现代通信设备. 在需要某些带宽应用时,可以采用光缆到桌面.3管理子系统由各层分设的配电间构成.管理子系统由交连、互连和I/O等组成. 管理点为连接其他子系统提供连接手段。
交连和互连允许将通信线路定位或重定位到建筑物的不同部分,以便能更容易地管理通信线路.I/O位在用户工作区和其他房间,使你在移动终端设备时能方便地进行插拔.在使用跨接线或插入线时,交叉连接允许将端接在单元一端的电缆上的通信线路连接到端接在单元另一端电缆上的线路. 跨接线是一根很短的单根导线,可将交叉连接处的两条导线端点连接起来;插入线包含几根导线,而且每根导线末端有一个连接插座重新提供一种简易的方法,而且不需要安装跨接线时使用的专用工具.互连完成交叉连接的相同目的,但不使用跨接线或插入线,只是用带插头的导线、插座和适配器. 互连和交叉连接均适用于光缆. 光缆交叉连接要求使用光缆的插入线在两端都有光连接器和短光缆.4垂直干线子系统由连接设备间与各层配电间的干线电缆构成.干线子系统是整个建筑物综合布线系统的一部分. 它提供建筑物的干线(馈电线)电缆的路由. 它通常是在两个单元之间,特别是在位于中央点的公共系统设备处,提供多个线路设施; 该子系统由所有的布线电缆组成,或者由导线和光缆以及将此光缆连到其它地方的相关支撑硬件组合而成;传输介质可能包括一幢多层建筑物的楼层之间垂直布线的内部电缆或从主要单元(如计算机房或设备间和其他干线间)来的电缆.为了与建筑群中的其他建筑物进行连接和通信,干线子系统把设备间的中继线和布线叉连接点与建筑物之间设施相连,以组成建筑群子系统.5设备间子系统通常位于主机房内,使主干线经跳线架连接到各系统主机.设备布线子系统由设备间中的电缆、连接器和相关支撑硬件组成,它把公共系统设备的各种不同设备互连起来. 该子系统将中继线交叉连接处和布线交叉连接处与公共系统设备连接起来; 该子系统还包括设备间和邻近单元(如建筑物的入口区)中的导线, 这些导线将设备或雷电保护装置连接到符合美国电气法规(NEC)的有效建筑物接地点.一般设备间子系统分作两部分考虑:第一部分为计算机房,放置网络设备,在网络设备上可接服务器、主机等;第二部分为通信中心,放置PABX及边接PABX与垂直干缆的主配线架等。
网络综合布线基础知识网络综合布线是指在一个建筑物内安装并部署计算机网络所需的所有线缆、插头、接口以及设备的过程。
它是建立一个可靠、高效的网络环境的基础,对于现代化办公室和家庭网络而言,具有重要的意义。
本文将介绍网络综合布线的基本要素和相关知识。
一、网络综合布线的重要性一个良好的网络综合布线系统可以提供高速、可靠的网络连接,并减少故障和维护成本。
它还能够支持多种网络应用和设备,满足不同场景下的需求。
一个优秀的布线系统可以提供低延迟、高带宽的数据传输,保证网络的稳定性和通信的质量。
二、网络综合布线的基本要素1. 线缆选择网络综合布线中最常用的线缆类型包括双绞线、同轴电缆和光纤。
双绞线适用于大多数办公室和家庭网络环境,可提供高速可靠的数据传输。
同轴电缆适用于长距离传输和多媒体应用,具有较高的带宽和抗干扰能力。
光纤是一种高速传输媒介,适用于大型数据中心和高要求的网络环境。
2. 接口和插头网络综合布线系统中使用标准化的接口和插头,以确保设备之间的相互兼容性和连接质量。
常见的接口类型包括RJ-45(用于双绞线)、BNC(用于同轴电缆)以及LC、SC等(用于光纤)。
3. 设备间的连接网络综合布线系统需要合理规划和连接各个设备,包括服务器、交换机、路由器、终端设备等等。
通过正确的布线连接,可以实现设备之间的高效通信和数据传输。
4. 机房设计网络综合布线系统需要有一个合适的机房来容纳服务器、交换机等设备,并提供良好的通风和散热条件。
机房的合理设计可以降低设备的故障率,保障网络的稳定性。
三、网络综合布线的规范和标准为了确保网络综合布线的质量和可靠性,相关的标准和规范被制定出来。
例如,国际电工委员会(IEC)发布的ISO/IEC 11801标准,规定了关于综合布线系统的安装和测试要求。
在进行网络综合布线前,需要了解和遵守相应的规范和标准,以确保布线质量和性能达到预期。
四、网络综合布线的未来趋势随着技术的不断进步,网络综合布线也在不断演进。
综合布线基础知识综合布线是指将各种通信设备通过一定的方式和规范连接起来,形成一个整体的网络系统。
它是现代建筑物中不可或缺的一部分,为各种信息的传输提供了可靠的基础。
一、综合布线的作用综合布线的主要作用是实现各种设备之间的连接和信息传输。
它能够满足不同设备和系统之间的互联互通需求,如计算机网络、电话系统、安防系统等。
通过综合布线,各种设备可以共享资源,提高工作效率,降低成本。
二、综合布线的组成部分1. 水平布线:水平布线是指建筑物内部的布线系统,将各个工作区域的设备连接到配线架上。
水平布线通常采用双绞线或光纤作为传输介质。
2. 垂直布线:垂直布线是指建筑物内不同楼层之间的布线系统,将各个楼层的配线架连接起来,形成一个整体的网络系统。
3. 配线架:配线架是综合布线系统中的重要组成部分,它提供了连接和管理各种设备的接口。
配线架通常分为主配线架和水平配线架两种类型。
4. 端口:端口是指配线架上的接口,用于连接各种设备。
不同设备通常具有不同类型的端口,如RJ45接口、SC接口等。
5. 线缆:线缆是综合布线系统中的传输介质,常见的线缆有双绞线、光纤和同轴电缆等。
不同类型的线缆适用于不同的应用场景。
三、综合布线的分类根据国际标准,综合布线可以分为五个类别,即Cat5、Cat5e、Cat6、Cat6a和Cat7。
这些分类主要根据线缆的传输性能来划分,不同类别的线缆适用于不同的网络需求。
1. Cat5:传输带宽为100MHz,适用于传输速率不超过100Mbps的网络。
2. Cat5e:传输带宽为100MHz,适用于传输速率不超过1Gbps的网络。
3. Cat6:传输带宽为250MHz,适用于传输速率不超过10Gbps的网络。
4. Cat6a:传输带宽为500MHz,适用于传输速率不超过10Gbps的网络,且支持更远的传输距离。
5. Cat7:传输带宽为600MHz,适用于传输速率不超过10Gbps的网络,且具有更好的抗干扰性能。
综合布线工程基础知识综合布线工程是指在建筑内部安装有线通信设备、计算机设备、音视频设备等的工程。
它是现代网络和通信设施的基础,为企业、机构以及个人提供高速、稳定的数据和信息传输。
综合布线工程的基础知识主要包括以下几个方面:1. 综合布线系统的构成:综合布线系统一般由水平布线、垂直布线和配线间组成。
水平布线是将建筑物内各个房间或者不同楼层之间的终端设备互连起来,通常采用Cat5e或Cat6的网线。
垂直布线是将不同楼层之间的水平布线互连起来,通常采用多模光纤线。
配线间是布线系统的中心节点,用于连接水平布线和垂直布线。
2. 综合布线系统的分类:根据不同的应用需求,综合布线系统可以分为数据布线系统、语音布线系统和视频布线系统。
数据布线系统是指用于传输计算机数据、互联网数据等的布线系统,主要用于局域网和广域网的连接。
语音布线系统是指用于传输电话信号的布线系统,主要用于传统的电话通信。
视频布线系统是指用于传输视频信号的布线系统,主要用于监控系统、视频会议系统等。
3. 综合布线的标准和规范:综合布线工程需要遵守一系列的标准和规范,以确保布线系统的性能和可靠性。
常见的标准和规范有TIA/EIA、ISO/IEC等。
TIA/EIA标准包括568A、568B和570A,规定了综合布线系统的物理连接方式、传输性能等。
ISO/IEC标准包括11801和11802,规定了综合布线系统的测试方法、传输介质等。
4. 综合布线系统的设计:综合布线系统的设计需要考虑布线路径、布线方式、布线材料以及布线的管理与维护等因素。
布线路径要考虑到便于布线和维护,避免与电力线、照明设备等干扰源的干扰。
布线方式要根据具体需求选择是明线布线还是暗线布线。
布线材料要选用合适的网线、光纤线等传输介质,以及合适的配线架、插座等配件。
布线的管理与维护包括标识、记录、巡检、故障排除等。
5. 综合布线系统的测试与调试:综合布线工程完成后需要进行测试和调试,以确保布线系统的性能符合规范要求。
contents •网络综合布线概述•传输介质与连接器件•布线系统设计与规划•施工安装与测试验收流程•故障诊断与维护管理策略•行业发展趋势与挑战应对目录01网络综合布线概述定义与发展历程定义发展历程从传统的电话线布线到计算机局域网布线,再到当前的综合布线系统,网络综合布线技术不断演进,满足了日益增长的通信需求。
市场需求与行业应用市场需求行业应用基础知识体系架构综合布线系统组成包括工作区子系统、水平子系统、管理子系统、垂直子系统、设备间子系统、建筑群子系统等六个子系统。
传输媒介与连接器件传输媒介主要包括双绞线、同轴电缆和光纤等;连接器件包括配线架、信息插座、跳线等。
布线设计与施工遵循相关标准和规范,进行科学合理的设计和施工,确保网络综合布线的质量和性能。
02传输介质与连接器件双绞线由两根具有绝缘保护层的铜导线组成成本低,易于安装和维护适用于低速或短距离通信同轴电缆由内导体、绝缘层、外导体和护套组成传输频带较宽,抗干扰能力强适用于较高速率的数据传传输介质类型及特点01020304RJ45连接器用于连接双绞线具有8个引脚,支持T568A和T568B两种接线标准用于连接同轴电缆可实现同轴电缆与设备之间的快速连接和拆卸01 02 03010204选型原则及注意事项根据实际需求选择合适的传输介质和连接器件类型考虑传输距离、速率、成本等因素进行综合评估注意连接器件的兼容性和可靠性,确保网络稳定运行在安装和使用过程中,遵循相关规范和标准,确保施工质量和安全0303布线系统设计与规划设计原则标准规范布线系统设计等级030201设计原则与标准规范工作区子系统包括信息插座、连接跳线和适配器等,实现终水平子系统实现信息插座与管理子系统之间的连接,常用双管理子系统垂直子系统设备间子系统建筑群子系统系统结构层次划分设备间子系统规划方法01020304设备间选址设备间环境要求设备间布局规划设备间标识系统04施工安装与测试验收流程了解项目需求设计综合布线方案准备施工材料和工具确认施工环境和条件施工前准备工作及注意事项各类线缆铺设技巧和方法水平子系统线缆铺设垂直子系统线缆铺设设备间子系统线缆铺设管理间子系统线缆铺设线缆连通性测试测试工具准备性能测试验收报告文档和标签检查测试验收标准和流程介绍05故障诊断与维护管理策略常见故障现象及原因分析线路故障设备故障传输故障通过观察设备指示灯、端口状态等信息,判断故障发生的位置和性质。
综合布线知识点综合布线是指在建筑物或办公场所内,对网络、电话和其他数据通信设备进行有序连接的过程。
它是建筑物内部的基础设施,直接关系到数据通信的稳定性和可靠性。
下面是一些关于综合布线的知识点,希望能够帮助你理解和应用综合布线技术。
1.布线系统的分类:综合布线系统可以分为两类:水平布线和垂直布线。
水平布线是指建筑物内部不同楼层或不同房间之间的布线,通常包括光缆、高速以太网电缆和电话线等。
垂直布线是指建筑物内部不同楼层之间的布线,通常使用光纤电缆。
2.布线系统的组成:综合布线系统由多个组成部分组成,包括垂直和水平布线电缆、连接器、设备连接器、配线架、连接模块、配线管道及其它相关设备等。
3.不同的布线标准:综合布线系统一般遵循国际或行业标准,例如ISO/IEC11801、TIA/EIA-568和EN50173等。
这些标准规定了布线系统的要求、测试方法和性能参数等。
4.不同类型的布线电缆:布线系统中常用的电缆包括双绞线、光纤电缆和同轴电缆。
双绞线可分为不同类别,如Cat5e、Cat6、Cat6a和Cat7等,其传输带宽和距离有所不同。
光纤电缆可分为单模光纤和多模光纤,它们在传输距离和带宽上也有所不同。
5.布线系统的测试:为了确保布线系统的性能,需要对其进行测试。
测试的内容包括连接的合规性、传输性能(如带宽和衰减)以及物理链路的完整性和正常工作状态等。
6.布线系统的拓扑结构:布线系统的拓扑结构可以是星型、总线型或环形。
星型是最常用的拓扑结构,每个设备都与中心节点(例如配线架)相连。
总线型拓扑结构是所有设备连接在一条主干电缆上,而环形拓扑结构则是设备间形成一个环。
7.布线系统的容量和扩展性:在规划布线系统时,需要考虑当前和未来的数据需求。
布线系统需要具备足够的容量和扩展性,以适应日益增长的数据流量。
8.布线系统的标识和管理:为了方便管理和维护布线系统,每个布线点(例如插座、光纤接头等)都应该进行标识,并建立详细的记录。
