信号与系统和数字信号处理

西安交通大学《信号与系统B》课程教学大纲（说明：信通系应该学的是《信号与系统A》，但是找不到A的大纲。

只找到了西交大电子、计算机等专业的《信号与系统B》的大纲，因为用的教材是一样的，大家就凑活着用吧）英文名称：Signals and Systems B课程编号：INFT3014学时：68 （讲课60 ，实验8 ）；学分：4.0 开课时间：秋季学期适用对象：电子科学与技术、计算机科学与技术专业、光信息科学与技术专业先修课程：数学分析（工程类）或高等数学、电路使用教材及参考书：1. 阎鸿森、王新凤、田惠生编《信号与线性系统》，西安交通大学出版社，1999 年8 月第一版2. [ 美] A.V. 奥本海姆等著，刘树棠译，《信号与系统》（第二版），西安交通大学出版社，1998 年一.课程性质、目的和任务“信号与系统”是电气与电子信息类各专业本科生继“电路”或“电路分析基础”课程之后必修的重要主干课程。

该课程主要研究确知信号的特性，线性时不变系统的特性，信号通过线性时不变系统的基本分析方法，信号与系统分析方法在某些重要工程领域的应用，以及数字信号处理的基础知识。

通过本课程的学习，使学生掌握信号分析、线性系统分析及数字信号处理的基本理论与分析方法，并对这些理论与方法在工程中的某些应用有初步了解。

为适应信息科学与技术的飞速发展及在相关专业领域的深入学习打下坚实的基础。

同时，通过习题和实验，学生应在分析问题与解决问题的能力及实践技能方面有所提高。

该课程是学习《现代通信原理》、《自动控制理论》等后续课程所必备的基础。

二.教学基本要求通过本课程的学习，在掌握连续时间信号与系统和离散时间信号与系统分析以及数字信号处理的基本理论和方法方面应达到以下基本要求：1. 掌握信号与系统的基本概念，信号与系统的描述方法，基本信号的特性，系统的一般性质，系统的互联，增量线性系统的等效方法。

2. 掌握信号分解的基本思想及信号在时域、频域和变换域进行分解的基本理论及描述方法。

814 信号与系统（含数字信号处理）
814《信号与系统（含数字信号处理）》硕士研究生入学考试大纲：
一、考核要求《信号与系统（含数字信号处理）》研究生入学考试主要考察考生对信号的描述方法、线性时不变系统的基本理论、信号通过线性系统的基本分析方法的理解与掌握，以及对离散时间信号与系统分析、数字信号处理的基本理论及基本分析方法的掌握情况。

要求考生既要掌握信号与系统及数字信号处理的基本理论，又应具备一定的综合分析、解决问题的能力。

二、考核内容 1、信号表示与线性时不变系统基本概念2、线性时不变系统的时域分析3、傅里叶级数与傅里叶变换，傅里叶变换的性质、采样定理4、连续时间系统的s域分析5、傅里叶变换应用于系统分析6、离散时间系统的z域分析7、系统函数8、离散傅立叶变换9、快速傅里叶变换FFT，原理算法，用FFT进行卷积运算的方法10、IIR、FIR数字滤波器的基本结构11、IIR数字滤波器的设计12、FIR数字滤波器的设计。

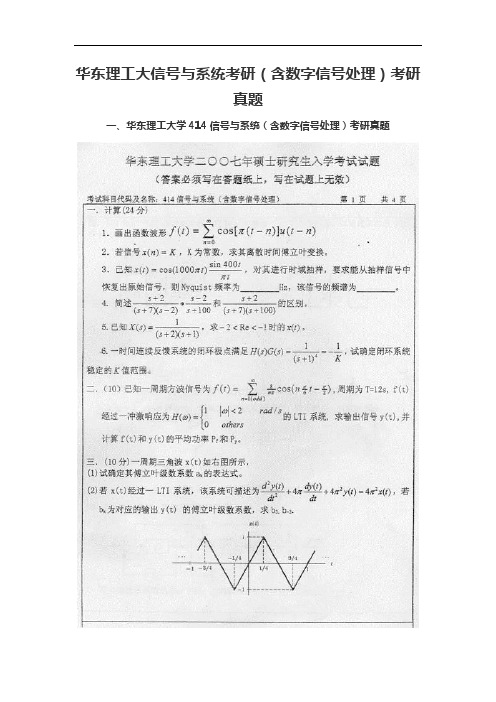

华东理工大信号与系统考研（含数字信号处理）考研真题一、华东理工大学414信号与系统（含数字信号处理）考研真题二、《信号与系统》考研真题精选一、选择题1信号x[k]＝2cos[πk/4]＋sin[πk/8]－2cos[πk/2＋π/6]的周期是（）。

[中山大学2010研]A．8B．16C．2D．4【答案】B~~~~【解析】根据周期的定义T＝2π/ω，cos（πk/4），sin（πk/8），cos （πk/2＋π/6）的最小正周期分别为8、16、4，取最小公倍数，所以x[k]的周期为16。

2选择题序列和等于（）。

[北京交通大学研]A．1B．δ[k]C．k u [k]D．（k＋1）u[k]【答案】D~~~~【解析】由可知。

3序列和[中山大学2010研]A．4u[k]B．4C．4u[－k]D．4u[k－2]【答案】B~~~~【解析】由单位样值信号的定义，。

当k≠2，序列值恒为0；当k＝2，序列值为4，因此4用下列差分方程描述的系统为线性系统的是（）。

[西安电子科技大学研] A．y（k）＋y（k－1）＝2f（k）＋3B．y（k）＋y（k－1）y（k－2）＝2f（k）C．y（k）＋ky（k－2）＝f（1－k）＋2f（k－1）D．y（k）＋2y（k－1）＝2|f（k）|【答案】C~~~~【解析】A项，方程右边出现常数3。

B项，出现y（k－1）y（k－2）项。

D项，出现|f（k）|这些都是非线性关系。

5描述离散系统的差分方程为y（k）＋y（k－1）＝2f（k）＋f（k－1），其中单位响应h（k）等于（）。

[西安电子科技大学2013研]A．δ（k）＋（－1）kε（k）B．δ（k）＋ε（k）C．2δ（k）－ε（k）D．δ（k）－（－1）kε（k）【答案】A~~~~【解析】根据单位响应h（k）的定义，h（k）＋h（k－1）＝2δ（k）＋δ（k－1），利用线性性质先求h（k）＋h（k－1）＝δ（k）时的单位响应h0（k），h0（k）＝C（－1）k，h0（0）＝1，因此C＝1，即h0（k）＝（－1）kε（k），利用线性性质得到h（k）＝2h0（k）＋h0（k－1）＝2（－1）kε（k）＋（－1）k－1ε（k－1）＝2（－1）kε（k）－（－1）k[ε（k）－δ（k）]＝δ（k）＋（－1）kε（k）。

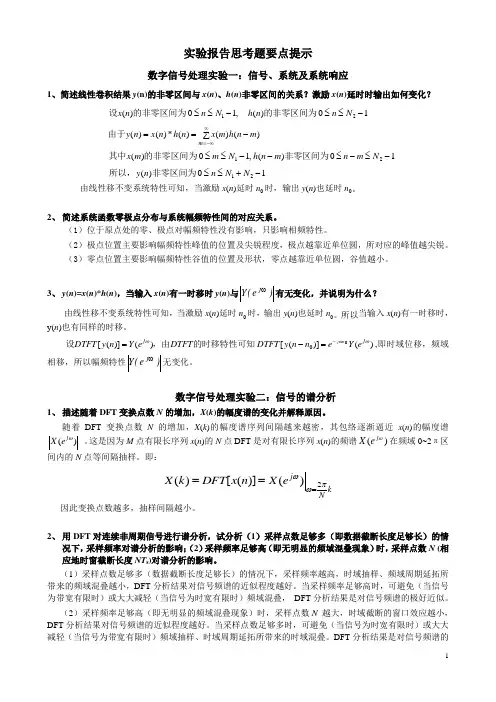

实验报告思考题要点提示数字信号处理实验一：信号、系统及系统响应1、简述线性卷积结果y (n)的非零区间与x (n )、h (n )非零区间的关系？激励x (n )延时时输出如何变化？由线性移不变系统特性可知，当激励x (n )延时n 0时，输出y (n )也延时n 0。

2、 简述系统函数零极点分布与系统幅频特性间的对应关系。

（1） 位于原点处的零、极点对幅频特性没有影响，只影响相频特性。

（2） 极点位置主要影响幅频特性峰值的位置及尖锐程度，极点越靠近单位圆，所对应的峰值越尖锐。

（3） 零点位置主要影响幅频特性谷值的位置及形状，零点越靠近单位圆，谷值越小。

3、 y (n )=x (n )*h (n )，当输入x (n )有一时移时y (n )与)e (Y j ω有无变化，并说明为什么？由线性移不变系统特性可知，当激励x (n )延时n 0时，输出y (n )也延时n 0。

所以当输入x (n )有一时移时，y(n )也有同样的时移。

)()]([)()]([00ωωωj j e Y e n n y DTFT DTFT e Y n y DTFT n j -=-=的时移特性可知，由设,即时域位移，频域相移，所以幅频特性)e(Y j ω无变化。

数字信号处理实验二：信号的谱分析1、 描述随着DFT 变换点数N 的增加，X (k )的幅度谱的变化并解释原因。

随着DFT 变换点数N 的增加，X (k )的幅度谱序列间隔越来越密，其包络逐渐逼近x (n )的幅度谱)(ωj e X 。

这是因为M 点有限长序列x (n )的N 点DFT 是对有限长序列x (n )的频谱)(ωj e X 在频域0~2π区间内的N 点等间隔抽样。

即：k Nj e X n x DFT k X πωω2)()]([)(=== 因此变换点数越多，抽样间隔越小。

2、 用DFT 对连续非周期信号进行谱分析，试分析（1）采样点数足够多（即数据截断长度足够长）的情况下，采样频率对谱分析的影响；（2）采样频率足够高（即无明显的频域混叠现象）时，采样点数N (相应地时窗截断长度NT s )对谱分析的影响。

《信号与系统教案》PPT课件第一章：信号与系统概述1.1 信号的概念与分类信号的定义信号的分类：连续信号、离散信号、随机信号等1.2 系统的概念与分类系统的定义系统的分类：线性系统、非线性系统、时不变系统、时变系统等1.3 信号与系统的研究方法解析法数值法图形法第二章：连续信号及其运算2.1 连续信号的基本性质连续信号的定义与图形连续信号的周期性、奇偶性、能量与功率等性质2.2 连续信号的运算叠加运算卷积运算2.3 连续信号的变换傅里叶变换拉普拉斯变换Z变换第三章：离散信号及其运算3.1 离散信号的基本性质离散信号的定义与图形离散信号的周期性、奇偶性、能量与功率等性质3.2 离散信号的运算叠加运算卷积运算3.3 离散信号的变换离散时间傅里叶变换离散时间拉普拉斯变换离散时间Z变换第四章：线性时不变系统的特性4.1 线性时不变系统的定义与性质线性时不变系统的定义线性时不变系统的性质：叠加原理、时不变性等4.2 线性时不变系统的转移函数转移函数的定义与性质转移函数的绘制方法4.3 线性时不变系统的响应输入信号与系统响应的关系系统的稳态响应与瞬态响应第五章：信号与系统的应用5.1 信号处理的应用信号滤波信号采样与恢复5.2 系统控制的应用线性系统的控制原理PID控制器的设计与应用5.3 通信系统的应用模拟通信系统数字通信系统第六章：傅里叶级数6.1 傅里叶级数的概念傅里叶级数的定义傅里叶级数的使用条件6.2 傅里叶级数的展开周期信号的傅里叶级数展开非周期信号的傅里叶级数展开6.3 傅里叶级数的应用周期信号分析信号的频谱分析第七章：傅里叶变换7.1 傅里叶变换的概念傅里叶变换的定义傅里叶变换的性质7.2 傅里叶变换的运算傅里叶变换的计算方法傅里叶变换的逆变换7.3 傅里叶变换的应用信号分析与处理图像处理第八章：拉普拉斯变换8.1 拉普拉斯变换的概念拉普拉斯变换的定义拉普拉斯变换的性质8.2 拉普拉斯变换的运算拉普拉斯变换的计算方法拉普拉斯变换的逆变换8.3 拉普拉斯变换的应用控制系统分析信号的滤波与去噪第九章：Z变换9.1 Z变换的概念Z变换的定义Z变换的性质9.2 Z变换的运算Z变换的计算方法Z变换的逆变换9.3 Z变换的应用数字信号处理通信系统分析第十章：现代信号处理技术10.1 数字信号处理的概念数字信号处理的定义数字信号处理的特点10.2 现代信号处理技术快速傅里叶变换（FFT）数字滤波器设计数字信号处理的应用第十一章：随机信号与噪声11.1 随机信号的概念随机信号的定义随机信号的分类：窄带信号、宽带信号等11.2 随机信号的统计特性均值、方差、相关函数等随机信号的功率谱11.3 噪声的概念与分类噪声的定义噪声的分类：白噪声、带噪声等第十二章：线性系统理论12.1 线性系统的状态空间描述状态空间模型的定义与组成线性系统的性质与方程12.2 线性系统的传递函数传递函数的定义与性质传递函数的绘制方法12.3 线性系统的稳定性分析系统稳定性的定义与条件劳斯-赫尔维茨准则第十三章：非线性系统13.1 非线性系统的基本概念非线性系统的定义与特点非线性系统的分类13.2 非线性系统的数学模型非线性微分方程与差分方程非线性系统的相平面分析13.3 非线性系统的分析方法描述法映射法相平面法第十四章：现代控制系统14.1 现代控制系统的基本概念现代控制系统的定义与特点现代控制系统的设计方法14.2 模糊控制系统模糊控制系统的定义与原理模糊控制系统的结构与设计14.3 神经网络控制系统神经网络控制系统的定义与原理神经网络控制系统的结构与设计第十五章：信号与系统的实验与实践15.1 信号与系统的实验设备与原理信号发生器与接收器信号处理实验装置15.2 信号与系统的实验项目信号的采样与恢复实验信号滤波实验信号分析与处理实验15.3 信号与系统的实践应用通信系统的设计与实现控制系统的设计与实现重点和难点解析信号与系统的基本概念：理解信号与系统的定义、分类及其研究方法。

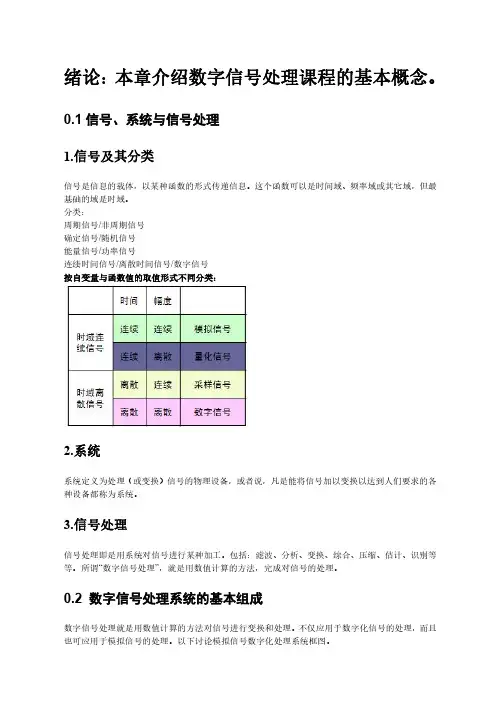

绪论：本章介绍数字信号处理课程的基本概念。
