课程设计半导体激光器

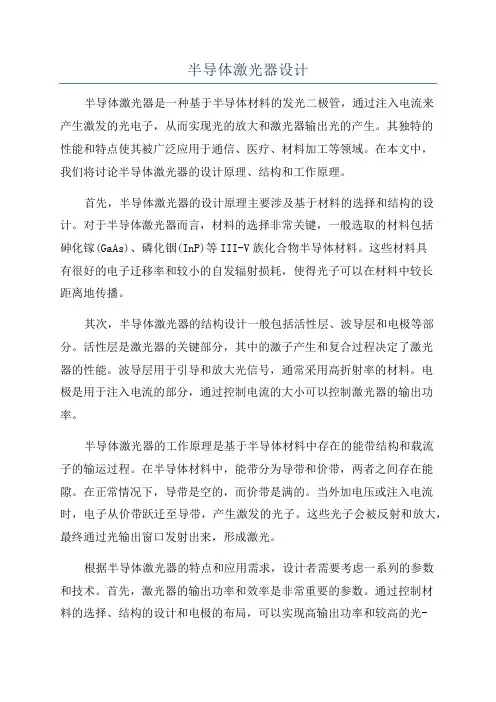

半导体激光器设计半导体激光器是一种基于半导体材料的发光二极管，通过注入电流来产生激发的光电子，从而实现光的放大和激光器输出光的产生。

其独特的性能和特点使其被广泛应用于通信、医疗、材料加工等领域。

在本文中，我们将讨论半导体激光器的设计原理、结构和工作原理。

首先，半导体激光器的设计原理主要涉及基于材料的选择和结构的设计。

对于半导体激光器而言，材料的选择非常关键，一般选取的材料包括砷化镓(GaAs)、磷化铟(InP)等III-V族化合物半导体材料。

这些材料具有很好的电子迁移率和较小的自发辐射损耗，使得光子可以在材料中较长距离地传播。

其次，半导体激光器的结构设计一般包括活性层、波导层和电极等部分。

活性层是激光器的关键部分，其中的激子产生和复合过程决定了激光器的性能。

波导层用于引导和放大光信号，通常采用高折射率的材料。

电极是用于注入电流的部分，通过控制电流的大小可以控制激光器的输出功率。

半导体激光器的工作原理是基于半导体材料中存在的能带结构和载流子的输运过程。

在半导体材料中，能带分为导带和价带，两者之间存在能隙。

在正常情况下，导带是空的，而价带是满的。

当外加电压或注入电流时，电子从价带跃迁至导带，产生激发的光子。

这些光子会被反射和放大，最终通过光输出窗口发射出来，形成激光。

根据半导体激光器的特点和应用需求，设计者需要考虑一系列的参数和技术。

首先，激光器的输出功率和效率是非常重要的参数。

通过控制材料的选择、结构的设计和电极的布局，可以实现高输出功率和较高的光-电转换效率。

其次，激光器的波长也是需要关注的参数，不同波长的激光器适用于不同领域的应用。

最后，温度和输出光的稳定性也是激光器设计中需要重点考虑的。

总结起来，半导体激光器的设计涉及材料的选择、结构的设计和电极的布局等多个方面。

通过合理的设计和参数选择，可以实现半导体激光器的高效和稳定输出。

随着半导体材料和制备技术的进一步发展，未来半导体激光器将在更广泛的领域发挥其重要作用。

半导体激光器实验报告摘要：本文旨在通过对半导体激光器的实验研究，探索其基本原理、结构和性能，并分析实验结果。

通过实验，我们了解了激光器的工作原理、调制和控制技术以及其应用领域。

在实验过程中，我们测量了激光器的输出功率、光谱特性和波长调制特性等参数，并对实验结果进行了分析和讨论。

1.引言半导体激光器是一种利用半导体材料作为活性介质来产生激光的器件。

由于其小尺寸、高效率和低成本等优点，半导体激光器被广泛应用于通信、光存储、医学和科学研究等领域。

本实验旨在研究不同结构和参数的半导体激光器的性能差异，并通过实验数据验证理论模型。

2.实验原理2.1 半导体激光器的基本结构半导体激光器由活性层、波导结构和光学耦合结构组成。

活性层是激光器的关键部分，其中通过注入电流来激发电子和空穴复合形成激光。

波导结构用于限制光的传播方向，并提供反射面以形成光腔。

光学耦合结构用于引导激光光束从激光器中输出。

2.2 半导体激光器的工作原理半导体激光器利用注入电流激发活性层中的电子和空穴，使其发生复合并产生激光。

通过适当选择材料和结构参数，使波导结构中的光在垂直方向形成反射，从而形成光腔。

当光经过活性层时，激发的电子和空穴产生辐射跃迁，并在激光器中形成激光。

随着光的多次反射和放大，激光逐渐增强，最终从光学耦合结构中输出。

3.实验步骤3.1 实验器材本实验使用的主要器材有半导体激光器装置、电源、光功率计、多道光谱仪等。

3.2 实验过程首先，将半导体激光器装置与电源连接，并通过电源控制激光器的注入电流。

然后，使用光功率计测量激光器的输出功率，并记录相关数据。

接下来，使用多道光谱仪测量激光器的光谱特性，并记录各个波长的输出光功率。

最后，调节激光器的注入电流，并测量波长调制特性。

完成实验后，对实验数据进行分析和讨论。

4.实验结果与分析通过实验测量，我们得到了半导体激光器的输出功率、光谱特性和波长调制特性等数据，并对其进行了分析。

实验结果显示，随着注入电流的增加，激光器的输出功率呈现出递增趋势，但当电流达到一定值后，增长速度逐渐减慢。

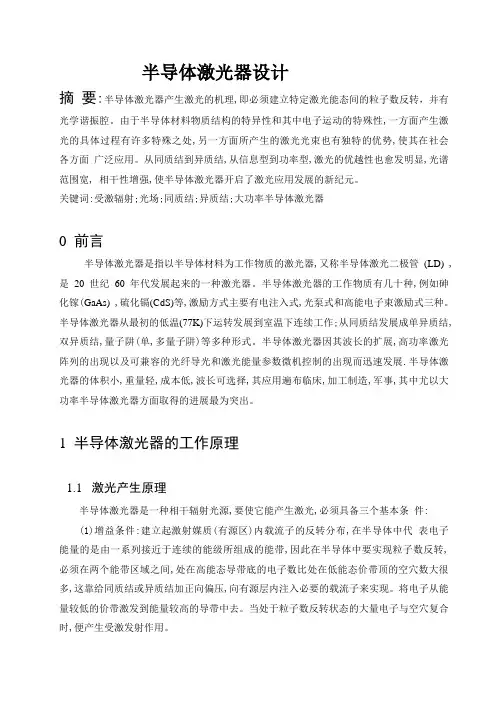

半导体激光器设计摘要:半导体激光器产生激光的机理,即必须建立特定激光能态间的粒子数反转，并有光学谐振腔。

由于半导体材料物质结构的特异性和其中电子运动的特殊性,一方面产生激光的具体过程有许多特殊之处,另一方面所产生的激光光束也有独特的优势,使其在社会各方面广泛应用。

从同质结到异质结,从信息型到功率型,激光的优越性也愈发明显,光谱范围宽, 相干性增强,使半导体激光器开启了激光应用发展的新纪元。

关键词:受激辐射;光场;同质结;异质结;大功率半导体激光器0 前言半导体激光器是指以半导体材料为工作物质的激光器,又称半导体激光二极管(LD) ,是20世纪60年代发展起来的一种激光器。

半导体激光器的工作物质有几十种,例如砷化镓(GaAs) ,硫化镉(CdS)等,激励方式主要有电注入式,光泵式和高能电子束激励式三种。

半导体激光器从最初的低温(77K)下运转发展到室温下连续工作;从同质结发展成单异质结,双异质结,量子阱(单,多量子阱)等多种形式。

半导体激光器因其波长的扩展,高功率激光阵列的出现以及可兼容的光纤导光和激光能量参数微机控制的出现而迅速发展.半导体激光器的体积小,重量轻,成本低,波长可选择,其应用遍布临床,加工制造,军事,其中尤以大功率半导体激光器方面取得的进展最为突出。

1半导体激光器的工作原理1.1激光产生原理半导体激光器是一种相干辐射光源,要使它能产生激光,必须具备三个基本条件:(1)增益条件:建立起激射媒质(有源区)内载流子的反转分布,在半导体中代表电子能量的是由一系列接近于连续的能级所组成的能带,因此在半导体中要实现粒子数反转,必须在两个能带区域之间,处在高能态导带底的电子数比处在低能态价带顶的空穴数大很多,这靠给同质结或异质结加正向偏压,向有源层内注入必要的载流子来实现。

将电子从能量较低的价带激发到能量较高的导带中去。

当处于粒子数反转状态的大量电子与空穴复合时,便产生受激发射作用。

(2)要实际获得相干受激辐射,必须使受激辐射在光学谐振腔内得到多次反馈而形成激光振荡,激光器的谐振腔是由半导体晶体的自然解理面作为反射镜形成的,通常在不出光的那一端镀上高反多层介质膜,而出光面镀上减反膜.对F—p腔 (法布里一珀罗腔)半导体激光器可以很方便地利用晶体的与P—n结平面相垂直的自然解理面一[110]面构成F—P腔。

半导体激光器实验报告半导体激光器实验报告引言：半导体激光器是一种重要的光电子器件，具有广泛的应用领域，如通信、医疗、工业等。

本实验旨在通过搭建实验装置，研究半导体激光器的工作原理和性能特点，并探索其在光通信领域的应用。

实验一：激光器的工作原理激光器的工作原理是基于光放大和光反馈的原理。

在实验中，我们使用一台半导体激光器，通过电流注入激发半导体材料，产生光子。

这些光子在激光腔中来回反射，不断受到增益介质的放大，最终形成激光束。

实验装置中的关键组件包括半导体激光器、激光腔、准直器和光探测器。

半导体激光器通过电流注入，激发载流子跃迁，产生光子。

光子在激光腔中来回反射，经过准直器调整光束的方向，最后被光探测器接收。

实验二：激光器的性能特点在实验中，我们测试了激光器的输出功率、波长和光谱宽度等性能指标。

通过改变注入电流和温度等参数，我们研究了激光器的输出特性。

首先，我们测试了激光器的输出功率。

通过改变注入电流，我们观察到激光器输出功率随电流增加而增加的趋势。

然而，当电流达到一定值后，激光器的输出功率不再增加，甚至出现下降。

这是由于激光器的光子数饱和效应和损耗机制导致的。

其次，我们测量了激光器的波长。

通过调节激光腔的长度，我们观察到激光器的波长随腔长的变化而变化。

这是由于激光腔的谐振条件决定了激光器的输出波长。

最后，我们研究了激光器的光谱宽度。

通过光谱仪测量激光器的光谱分布，我们发现激光器的光谱宽度与注入电流和温度有关。

随着注入电流的增加和温度的降低，激光器的光谱宽度变窄，光纤通信系统中要求的窄光谱宽度可以通过适当的调节实现。

实验三：半导体激光器在光通信中的应用半导体激光器在光通信领域有着重要的应用。

我们通过实验研究了激光器在光纤通信中的应用。

首先，我们将激光器的输出光束通过光纤传输。

通过调节激光器的输出功率和波长，我们实现了光纤通信中的光信号传输。

通过光探测器接收光信号，并通过示波器观察到了传输过程中的光信号波形。

半导体激光器的设计和工艺半导体激光器的设计包括器件结构设计和材料选择两个方面。

首先，器件结构设计是指设计半导体激光器的层状结构和电极形状。

层状结构通常由波导层、活性层和衬底层等部分组成。

其中，波导层用于引导激光的传输，活性层是激发发射激光的重要部分，衬底层用于支撑整个器件。

波导层通常采用半导体材料的异质结构，如GaAs/AlGaAs、InGaAsP/InP等。

其中，GaAs和AlGaAs在能带结构上存在能带差异，可以形成波导。

活性层通常采用单量子阱结构或双量子阱结构，以增强电子和空穴之间的相互作用，从而增强激光的放大效应。

衬底层通常采用GaAs或InP等材料，用于提供较好的机械支撑。

材料选择方面，要选择具有较大的发射系数和较小的损耗系数的半导体材料，以提高激光器的效率和输出功率。

此外，还要考虑材料的耐热性和稳定性，以确保激光器的长期可靠性。

半导体激光器的制备工艺主要包括光刻、沉积、腐蚀、蒸镀、扩散等步骤。

首先，光刻工艺用于制备掩膜，以定义器件的结构。

沉积工艺用于在衬底上生长各种半导体薄膜，如波导层和活性层。

腐蚀工艺用于去除不需要的材料，如形成窗口以便注入电流。

蒸镀工艺用于镀上金属电极。

扩散工艺用于调制材料的掺杂浓度，以改变电流传输和激发效果。

除了基本的制备工艺，还需要进行多种表征和测试工艺，以评估激光器的性能。

例如，光谱测试可用于测量激光器的波长和发光强度。

应变测试可用于评估激光器的应变效应和失谐效应。

温度测试可用于研究激光器的温度特性和热效应等。

这些测试结果将为激光器的优化和改进提供指导。

综上所述，半导体激光器的设计和工艺涉及器件结构设计、材料选择、制备工艺和测试工艺等多个方面。

通过合理的设计和优化的工艺流程，可以获得高性能的半导体激光器，以满足不同应用领域的需求。

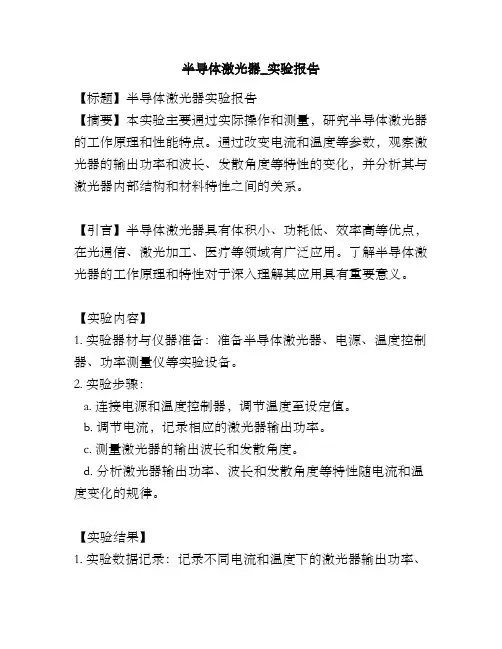

半导体激光器_实验报告【标题】半导体激光器实验报告【摘要】本实验主要通过实际操作和测量，研究半导体激光器的工作原理和性能特点。

通过改变电流和温度等参数，观察激光器的输出功率和波长、发散角度等特性的变化，并分析其与激光器内部结构和材料特性之间的关系。

【引言】半导体激光器具有体积小、功耗低、效率高等优点，在光通信、激光加工、医疗等领域有广泛应用。

了解半导体激光器的工作原理和特性对于深入理解其应用具有重要意义。

【实验内容】1. 实验器材与仪器准备：准备半导体激光器、电源、温度控制器、功率测量仪等实验设备。

2. 实验步骤：a. 连接电源和温度控制器，调节温度至设定值。

b. 调节电流，记录相应的激光器输出功率。

c. 测量激光器的输出波长和发散角度。

d. 分析激光器输出功率、波长和发散角度等特性随电流和温度变化的规律。

【实验结果】1. 实验数据记录：记录不同电流和温度下的激光器输出功率、波长和发散角度数据。

2. 实验结果分析：a. 输出功率与电流和温度的关系。

b. 输出波长与电流和温度的关系。

c. 发散角度与电流和温度的关系。

【讨论】根据实验结果，结合半导体激光器的内部结构和材料特性，讨论激光器输出功率、波长和发散角度等特性与电流和温度的关系。

分析激光器的工作原理和性能特点，并讨论其在实际应用中的优缺点。

【结论】通过实验，我们深入了解了半导体激光器的工作原理和性能特点。

通过调节电流和温度等参数，可以控制激光器的输出功率、波长和发散角度等特性。

半导体激光器具有体积小、功耗低、效率高等优点，但也存在一些限制，如温度敏感性较强。

最后，我们对半导体激光器的应用前景进行了展望。

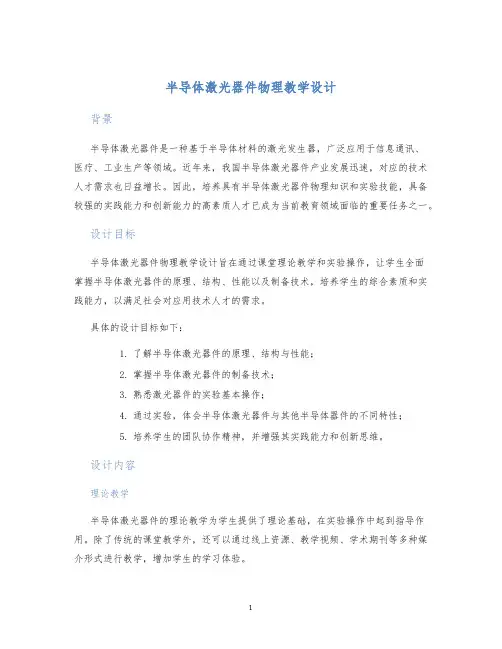

半导体激光器件物理教学设计背景半导体激光器件是一种基于半导体材料的激光发生器，广泛应用于信息通讯、医疗、工业生产等领域。

近年来，我国半导体激光器件产业发展迅速，对应的技术人才需求也日益增长。

因此，培养具有半导体激光器件物理知识和实验技能，具备较强的实践能力和创新能力的高素质人才已成为当前教育领域面临的重要任务之一。

设计目标半导体激光器件物理教学设计旨在通过课堂理论教学和实验操作，让学生全面掌握半导体激光器件的原理、结构、性能以及制备技术，培养学生的综合素质和实践能力，以满足社会对应用技术人才的需求。

具体的设计目标如下：1.了解半导体激光器件的原理、结构与性能；2.掌握半导体激光器件的制备技术；3.熟悉激光器件的实验基本操作；4.通过实验，体会半导体激光器件与其他半导体器件的不同特性；5.培养学生的团队协作精神，并增强其实践能力和创新思维。

设计内容理论教学半导体激光器件的理论教学为学生提供了理论基础，在实验操作中起到指导作用。

除了传统的课堂教学外，还可以通过线上资源、教学视频、学术期刊等多种媒介形式进行教学，增加学生的学习体验。

具体内容如下：1.半导体激光器件的概述：分类、性能指标、应用领域等；2.半导体材料的基础知识：p-n 结、光吸收、载流子寿命等；3.半导体激光器件的结构：激光二极管、垂直腔面发射激光器（VCSEL）、电测发射激光器（ECSEL）、半导体固体激光器（SSL）等；4.半导体激光器件的制备技术：MOCVD 法生长及氧化法刻蚀、光刻制作、金属化和后续器件分离等；5.半导体激光器件的特性：阈值电流密度、发射光谱、波长调谐及面积效应等。

实验操作实验操作是半导体激光器件物理教学设计中的重要环节，通过实验操作让学生深入了解半导体激光器件的物理特性和工作原理，掌握器件制备和测试技术，培养学生的实践能力和团队协作精神，提高学生的创新能力和科研素质。

具体实验内容如下：1.制备半导体激光器件，并通过MOCVD 法进行相关的实验测试；2.测量激光器件的阈值电流密度、发射光谱、波长调谐、光强输出等参数；3.测量不同器件之间的性能差异，如VCSEL 和ECSEL 之间的阈值电流密度差异，SSL 和激光二极管之间的光强输出差异，等等；4.设计和组织实验课题，进行实验报告撰写和实验成果展示。

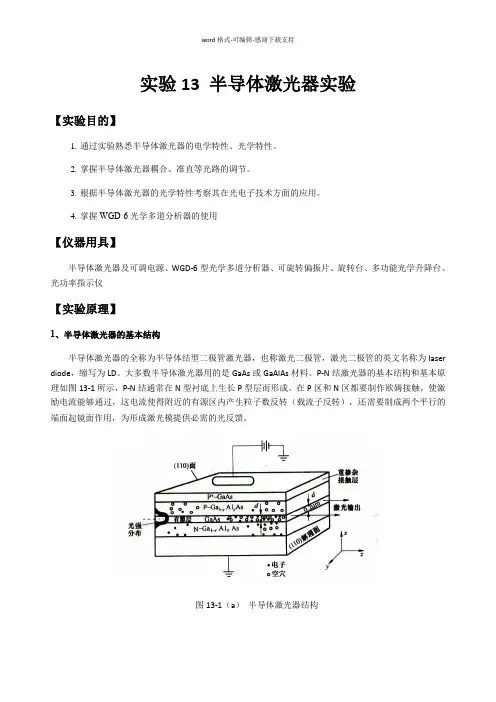

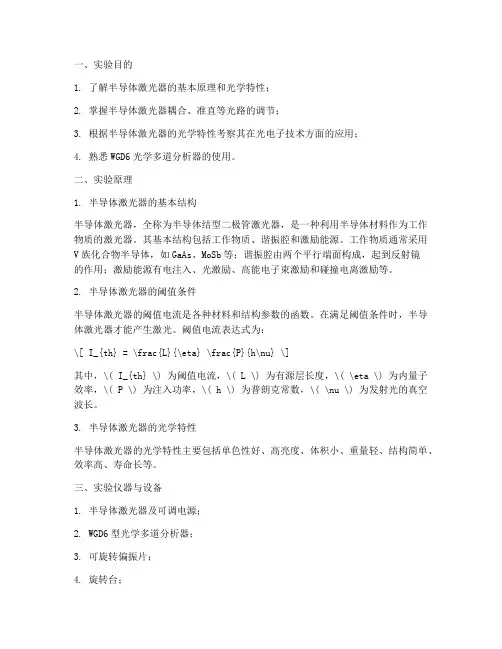

实验13半导体激光器实验【实验目的】1.通过实验熟悉半导体激光器的电学特性、光学特性。

2.掌握半导体激光器耦合、准直等光路的调节。

3.根据半导体激光器的光学特性考察其在光电子技术方面的应用。

4.掌握WGD-6光学多道分析器的使用【仪器用具】半导体激光器及可调电源、WGD-6型光学多道分析器、可旋转偏振片、旋转台、多功能光学升降台、光功率指示仪【实验原理】1、半导体激光器的基本结构半导体激光器的全称为半导体结型二极管激光器，也称激光二极管，激光二极管的英文名称为laser diode，缩写为LD。

大多数半导体激光器用的是GaAs或GaAlAs材料。

P-N结激光器的基本结构和基本原理如图13-1所示，P-N结通常在N型衬底上生长P型层而形成。

在P区和N区都要制作欧姆接触，使激励电流能够通过，这电流使得附近的有源区内产生粒子数反转（载流子反转），还需要制成两个平行的端面起镜面作用，为形成激光模提供必需的光反馈。

图13-1（a）半导体激光器结构图13-1（b ） 半导体激光器工作原理图2、半导体激光器的阈值条件阈值电流作为各种材料和结构参数的函数的一个表达式：)]1ln(21[8202R a Den J Q th +∆=ληγπ这里， Q η是内量子效率，0λ是发射光的真空波长，n 是折射率， γ∆是自发辐射线宽，e 是电子电荷，D 是光发射层的厚度， α是行波的损耗系数，L 是腔长，R 为功率反射系数。

图13-2半导体激光器的P-I特性图13-3 不同温度下半导体激光器的发光特性3、伏安特性伏安特性描述的是半导体激光器的纯电学性质，通常用V-I曲线表示。

V-I曲线的变化反映了激光器结特性的优劣。

与伏安特性相关联的一个参数是LD的串联电阻。

对V-I曲线进行一次微商即可确定工作电流（I）处的串联电阻（dV/dI）。

对LD而言总是希望存在较小的串联电阻。

图13-4典型的V-I曲线和相应的dV/dI曲线3、横模特性半导体激光器的共振腔具有介质波导的结构，所以在共振腔中传播光以模的形式存在。

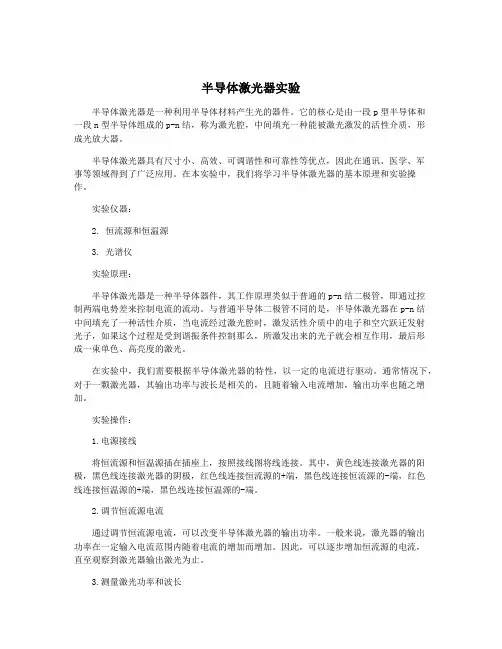

半导体激光器实验半导体激光器是一种利用半导体材料产生光的器件。

它的核心是由一段p型半导体和一段n型半导体组成的p-n结，称为激光腔，中间填充一种能被激光激发的活性介质，形成光放大器。

半导体激光器具有尺寸小、高效、可调谐性和可靠性等优点，因此在通讯、医学、军事等领域得到了广泛应用。

在本实验中，我们将学习半导体激光器的基本原理和实验操作。

实验仪器：2. 恒流源和恒温源3. 光谱仪实验原理：半导体激光器是一种半导体器件，其工作原理类似于普通的p-n结二极管，即通过控制两端电势差来控制电流的流动。

与普通半导体二极管不同的是，半导体激光器在p-n结中间填充了一种活性介质，当电流经过激光腔时，激发活性介质中的电子和空穴跃迁发射光子，如果这个过程是受到谐振条件控制那么，所激发出来的光子就会相互作用，最后形成一束单色、高亮度的激光。

在实验中，我们需要根据半导体激光器的特性，以一定的电流进行驱动。

通常情况下，对于一颗激光器，其输出功率与波长是相关的，且随着输入电流增加，输出功率也随之增加。

实验操作：1.电源接线将恒流源和恒温源插在插座上，按照接线图将线连接。

其中，黄色线连接激光器的阳极，黑色线连接激光器的阴极，红色线连接恒流源的+端，黑色线连接恒流源的-端，红色线连接恒温源的+端，黑色线连接恒温源的-端。

2.调节恒流源电流通过调节恒流源电流，可以改变半导体激光器的输出功率。

一般来说，激光器的输出功率在一定输入电流范围内随着电流的增加而增加。

因此，可以逐步增加恒流源的电流，直至观察到激光器输出激光为止。

3.测量激光功率和波长将光谱仪放置在半导体激光器的前面，打开光谱仪，调节光谱仪的参数，测量激光的功率和波长。

一般来说，激光器的输出功率在几瓦至数百毫瓦的范围内，波长在800纳米至1550纳米的范围内。

实验注意事项：1.在进行实验前，需要检查仪器和电源的接线是否正确，确保安全可靠。

2.在调节恒流源电流时，应逐步增加电流，以防止过流损坏半导体激光器。
