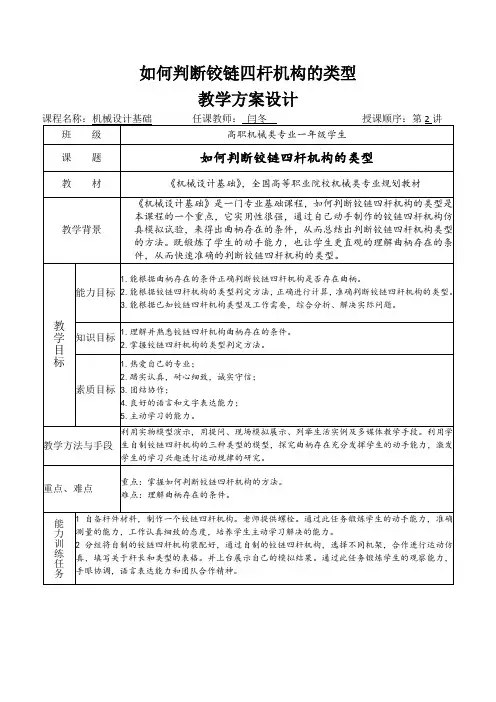

如何判断铰链四杆机构的类型教学方案设计本次课使用的外语单词类型type曲柄Crank长度Length铰链四杆机构Four bar linkage mechanism 双曲柄机构Double crank mechanism双摇杆机构Double rocker mechanism曲柄摇杆机构Crank and rocker mechanism单元教学进度步骤教学内容及能力/知识目标教师活动学生活动时间（分钟）复习回顾1）铰链四杆机构的三种基本类型：曲柄摇杆机构、双曲柄机构，双摇杆机构。

2）铰链四杆机构各杆件的位置。

通过提问复习铰链四杆机构的三种基本类型。

铰链四杆机构各杆件的位置。

思考、在引导文上填写，回答提问。

1’1问题导入根据图片、动画和实物模型来判别铰链四杆机构的类型。

提问：如果没有运动仿真动画，也没有实物或模型可供观察，如何判断铰链四杆机构的类型？通过提问调动学生学习兴趣。

判断汽车前窗刮雨器和剪板机中铰链四杆机构的类型。

2’2分组模拟分组将自制的铰链四杆机构装配好，合作进行运动仿真填写关于杆长和类型的表格。

组织各组进行铰链四杆机构选择不同机架时，运动类型的演示。

分成将自制的铰链四杆机构用螺栓装配好，分别以不同杆件作为机架，进行运动仿真模拟，判断铰链四杆机构的类型并做好记录。

5’杆长条件Lmin +Lmax < L′+L〞类型长度（mm）70 180 200 250杆件位置机架连架杆连杆连架杆双曲柄机构连架杆机架连架杆连杆曲柄摇杆机构连杆连架杆机架连架杆双摇杆机构连架杆连杆连架杆机架曲柄摇杆机构杆长条件Lmin+Lmax＝L′+L〞类型长度（mm）70 140 180 250杆件位置机架连架杆连杆连架杆双曲柄机构连架杆机架连架杆连杆曲柄摇杆机构连杆连架杆机架连架杆双摇杆机构连架杆连杆连架杆机架曲柄摇杆机构杆长条件Lmin+Lmax >L′+L〞类型长度（mm）70 190 270 140杆件位置机架连架杆连杆连架杆双摇杆机构连架杆机架连架杆连杆双摇杆机构连杆连架杆机架连架杆双摇杆机构连架杆连杆连架杆机架双摇杆机构师生根据各组填写的表格数据，共同进行总结推理，得出曲柄存在的条件。

铰链四杆机构的类型判定教学要求教学目的：铰链四杆机构的类型判定教学重点：铰链四杆机构的类型判定教学难点：铰链四杆机构的类型判定授课方式：讲授课时：2学时引入新课：曲柄存在的条件：在铰链四杆机构中，能作整周回转的连架杆称为曲柄。

而曲柄是否存在。

则取决于机构中各杆的长度关系，即要使连架杆能作整周转动而成为曲柄，各杆长度必须满足一定的条件，这就是所谓的曲柄存在的条件。

可将铰链四杆机构曲柄存在的条件概括为：1．连架杆与机架中必有一个是最短杆；2．最短杆与最长杆长度之和必小于或等于其余两杆长度之和。

教学过程：上述两条件必须同时满足，否则机构中无曲柄存在。

根据曲柄条件，还可作如下推论：（1）若铰链四杆机构中最短杆与最长杆长度之和必小于或等于其余两杆长度之和，则可能有以下几种情况：a．以最短杆的相邻杆作机架时，为曲柄摇杆机构；b．以最短杆为机架时，为双曲柄机构；c．以最短杆的相对杆为机架时，为双摇杆机构。

(2)若铰链四杆机构中最短杆与最长杆长度之和大于其余两杆长度之和，则不论以哪一杆为机架，均为双摇杆机构。

实例：例1：判断图示两个铰链四杆机构的类型解：对图(a)，有：∵ 30 + 70 > 40 + 55∴ 该机构为双摇杆机构。

对图(b)，有：∵20 + 80 < 40 + 70，且最短杆为连架杆，∴ 该机构为曲柄摇杆机构。

例2：若要求该机构为曲柄摇杆机构，问AB 杆尺寸应为多少？ 解：1.设AB 为最短杆 即 L AB +110≤60+70 L AB ≤20 2.设AB 为最长杆 即 L AB +60≤110+70 L AB ≤120 3.设AB 为中间杆 即 110+60≤L AB +70 100≤L AB所以AB 杆的取值范围为：0 < L AB ≤ 20，100≤L AB ≤120课堂练习：如图所示的铰链四杆机构ABCD 中，已知各杆的长度分别为：a=30，b=50，c=40，d=45。
