人教版高中物理选修3-4-13.5-光的衍射现象

课时13.5光的衍射1.观察光的衍射现象,知道什么是光的衍射及产生明显衍射现象的条件。

2.能用衍射知识对生活中的现象进行分析和解释。

3.初步了解衍射光栅。

重点难点:衍射实验现象的观察以及产生明显衍射现象的条件和衍射条纹与干涉条纹的区别。

教学建议:光的衍射进一步证明了光具有波动性。

教学中,要让学生思考一般情况下不容易观察到光的衍射现象的原因,而后再观察衍射实验,来说明衍射现象以及发生衍射现象的条件。

教学过程中,可以通过复习机械波衍射的知识,来加深对光的衍射的理解。

还可以借助多媒体技术把衍射现象展示给学生,引发学生的兴趣和思考。

导入新课:蜡烛照到可调节孔大小的挡板上,当孔较大时光沿直线传播,在光屏上形成类似孔的亮斑;当孔变得较小时,则屏上形成烛焰的像;当孔再变小时,在屏上形成比孔大许多的模糊区域,这是为什么呢?你能解释吗?1.光的衍射(1)衍射现象:用单色平行光照射狭缝,当缝比较宽时,光沿着①直线通过狭缝,在狭缝后光屏上产生一条与缝宽②相当的亮条纹;当将缝调到很窄时,尽管亮条纹的③亮度有所降低,但是④宽度反而增大了,这表明光经过较窄的单缝时,并没有沿⑤直线传播,而是绕过了单缝的边缘传播到了更宽的空间,这就是光的衍射现象。

(2)常见的几种衍射:⑥单缝衍射、⑦圆孔衍射和泊松亮斑(圆屏衍射)。

(3)产生明显衍射的条件:障碍物、孔或狭缝的尺寸与光的波长⑧差不多,或比光的波长⑨小。

2.衍射光栅(1)定义:由许多⑩等宽的狭缝等距离地排列起来形成的光学元件叫衍射光栅。

(2)原理:增加狭缝的个数,衍射条纹的宽度将变窄,亮度将增加。

(3)分类:衍射光栅通常分为透射光栅和反射光栅两种。

1.光的衍射是不是说明光不能沿直线传播?解答:光的衍射与直线传播是在不同条件下的表现,都是正确的。

2.光的衍射能证明光的哪种学说是正确的?解答:波动说。

3.衍射现象中,如果增加狭缝的个数有什么现象?解答:衍射条纹的宽度将变窄,亮度将增加。

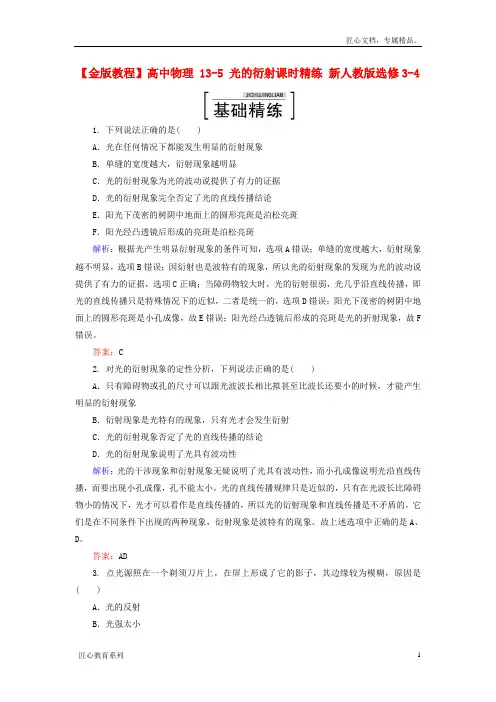

【金版教程】高中物理 13-5 光的衍射课时精练新人教版选修3-41. 下列说法正确的是( )A．光在任何情况下都能发生明显的衍射现象B．单缝的宽度越大，衍射现象越明显C．光的衍射现象为光的波动说提供了有力的证据D．光的衍射现象完全否定了光的直线传播结论E．阳光下茂密的树阴中地面上的圆形亮斑是泊松亮斑F．阳光经凸透镜后形成的亮斑是泊松亮斑解析：根据光产生明显衍射现象的条件可知，选项A错误；单缝的宽度越大，衍射现象越不明显，选项B错误；因衍射也是波特有的现象，所以光的衍射现象的发现为光的波动说提供了有力的证据，选项C正确；当障碍物较大时，光的衍射很弱，光几乎沿直线传播，即光的直线传播只是特殊情况下的近似，二者是统一的，选项D错误；阳光下茂密的树阴中地面上的圆形亮斑是小孔成像，故E错误；阳光经凸透镜后形成的亮斑是光的折射现象，故F 错误。

答案：C2. 对光的衍射现象的定性分析，下列说法正确的是( )A．只有障碍物或孔的尺寸可以跟光波波长相比拟甚至比波长还要小的时候，才能产生明显的衍射现象B．衍射现象是光特有的现象，只有光才会发生衍射C．光的衍射现象否定了光的直线传播的结论D．光的衍射现象说明了光具有波动性解析：光的干涉现象和衍射现象无疑说明了光具有波动性，而小孔成像说明光沿直线传播，而要出现小孔成像，孔不能太小，光的直线传播规律只是近似的，只有在光波长比障碍物小的情况下，光才可以看作是直线传播的，所以光的衍射现象和直线传播是不矛盾的，它们是在不同条件下出现的两种现象，衍射现象是波特有的现象。

故上述选项中正确的是A、D。

答案：AD3. 点光源照在一个剃须刀片上，在屏上形成了它的影子，其边缘较为模糊，原因是( )A．光的反射B．光强太小C．光的干涉D．光的衍射解析：这是光在刀片边缘处产生的衍射现象，在边缘呈现明暗相间的衍射图样，从而使其影像轮廓变得模糊不清。

答案：D4. 观察单缝衍射现象时，把缝宽由0.2 mm逐渐增大到0.8 mm，看到的现象是( )A．衍射条纹的间距逐渐变小，衍射现象逐渐不明显B．衍射条纹的间距逐渐变大，衍射现象越来越明显C．衍射条纹的间距不变，只是亮度增强D．以上现象都不会发生解析：由单缝衍射实验的调整与观察可知，狭缝宽度越小，衍射现象越明显，衍射条纹越宽，条纹间距也越大，本题是将缝调宽，现象向相反的方向发展，故选项A正确，B、C、D错误。

13.5光的衍射【学习目标】1．了解光的衍射现象及观察方法．2．理解光产生衍射的条件．3．知道几种不同衍射现象的图样．知识回顾：1. 为什么我们朝着一个方向说话在其他方向也能听见声音？ 答：因为声波在传播过程中发生了衍射2. 为什么我们用手电筒朝着一个方向照射，在它的周围也会感觉很亮？ 答：因为光发生了衍射3. 什么能够发色个衍射？答：波知识点一、光的衍射三种衍射现象和图样特征：(1) 单缝衍射：①单缝衍射现象：如图所示，点光源S 发出的光经过单缝后照射到光屏上，若缝较宽，则光沿着直线传播，传播到光屏上的AB 区域；若缝足够窄，则光的传播不再沿直线传播，而是传到几何阴影区，在AA BB ''、区还出现亮暗相间的条纹，即发生衍射现象．要点诠释：衍射是波特有的一种现象，只是有的明显，有的不明显而已．②图样特征．单缝衍射条纹分布是不均匀的，中央亮条纹与邻边的亮条纹相比有明显的不同：用单色光照射单缝时，光屏上出现亮、暗相间的衍射条纹，中央条纹宽度大，亮度也大，如图所示，与干涉条纹有区别．用白光照射单缝时，中间是白色亮条纹，两边是彩色条纹，其中最靠近中央的色光是紫光，最远离中央的是红光．(2)圆孔衍射：①圆孔衍射的现象．如图甲所示，当挡板AB上的圆孔较大时，光屏上出现图乙中所示的情形，无衍射现象发生；当挡板AB上的圆孔很小时，光屏上出现图丙中所示的衍射图样，出现亮、暗相间的圆环．②图样特征．衍射图样中，中央亮圆的亮度大，外面是亮、暗相间的圆环，但外围亮环的亮度小，用不同的光照射时所得图样也有所不同，如果用单色光照射时，中央为亮圆，外面是亮度越来越暗的亮环．如果用白光照射时，中央亮圆为白色，周围是彩色圆环．(3)圆板衍射．在1818年，法国物理学家菲涅耳提出波动理论时，著名的数学家泊松根据菲涅耳的波动理论推算出圆板后面的中央应出现一个亮斑，这看起来是一个荒谬的结论，于是在同年，泊松在巴黎科学院宣称他推翻了菲涅耳的波动理论，并把这一结果当作菲涅耳的谬误提了出来但有人做了相应的实验，发现在圆板阴影的中央确实出现了一个亮斑，这充分证明了菲涅耳理论的正确性，后人把这个亮斑就叫泊松亮斑．小圆板衍射图样的中央有个亮斑——泊松亮斑，图样中的亮环或暗环间的距离随着半径的增大而减小．衍射光栅：(1)构成：由许多等宽的狭缝等距离排列起来形成的光学仪器．(2)特点：它产生的条纹分辨程度高，便于测量．(3)种类：⎧⎨⎩透射光栅反射光栅衍射现象与干涉现象的比较种类项目单缝衍射双缝干涉不同点产生条件只要狭缝足够小，任何光都能发生频率相同的两列光波相遇叠加条纹宽度条纹宽度不等，中央最宽条纹宽度相等条纹间距各相邻条纹间不等各相邻条纹等间距亮度中央条纹最亮，两边变暗清晰条纹，亮度基本相等相同点干涉、衍射都是波特有的现象，属于波的叠加；干涉、衍射都有明暗相间的条纹三种衍射图样的比较：如图所示是光经狭缝、小孔、小圆屏产生的衍射图样的照片．由图可见：(1)光经不同形状的障碍物产生的衍射图样的形状是不同的．(2)衍射条纹的间距不等．(3)仔细比较乙图和丙图可以发现小孔衍射图样和小圆屏衍射图样的区别：①小圆屏衍射图样的中央有个亮斑——著名的“泊松亮斑”；②小圆屏衍射图样中亮环或暗环间距随着半径的增大而减小，而圆孔衍射图样中亮环或暗环间距随半径增大而增大；③乙图背景是黑暗的，丙图背景是明亮的．例题1.关于光的衍射现象，下面说法正确的是()．A．红光的单缝衍射图样是红暗相间的直条纹B．白光的单缝衍射图样是红暗相间的直条纹C．光照到不透明小圆盘上出现泊松亮斑，说明发生了衍射D．光照到较大圆孔上出现大光斑，说明光沿着直线传播，不存在光的衍射现象【思路点拨】根据光波发生明显衍射的条件进行判断。
