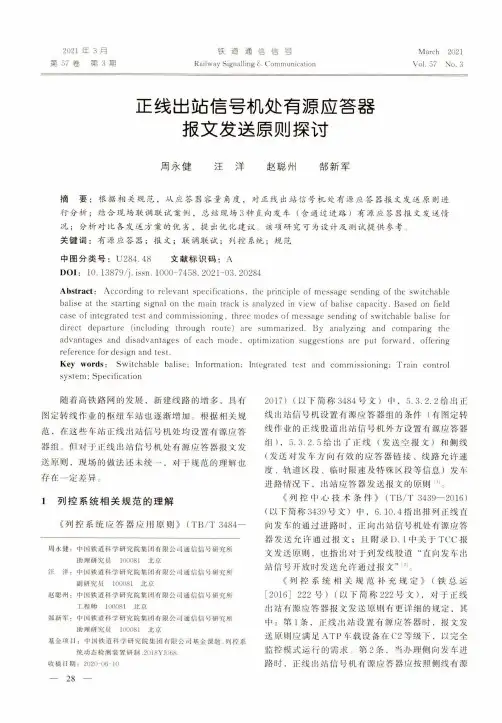

2021年3月第57卷第3期铁道通信信号Railway Signalling CommunicationMarch 2021Vol. 57 No. 3正线出站信号机处有源应答器报文发送原则探讨周永健汪洋赵聪州 郜新军摘要:根据相关规范,从应答器容量角度,对正线出站信号机处有源应答器报文发送原则进行分析;结合现场联调联试案例,总结现场3种直向发车(含通过进路)有源应答器报文发送情况;分析对比各发送方案的优劣,提出优化建议该项研究可为设计及测试提供参考.关键词:有源应答器;报文;联调联试;列控系统;规范中图分类号:U284.48 文献标识码:AD O I:10. 13879/j.issn. 1000-7458. 2021-03. 20284A bstract:According to relevant specifications,the principle of message sending of the switchable balise at the starting signal on the main track is analyzed in view of balise capacity.Based on field case of integrated test and commissioning,three modes of message sending of switchable balise for direct departure(including through route)are summarized.By analyzing and comparing the advantages and disadvantages of each m ode,optimization suggestions are put forward,offering reference for design and test.Key w ords:Switchable balise;Information;Integrated test and commissioning;Train control system;Specification随着高铁路网的发展,新建线路的增多,具有 图定转线作业的枢纽车站也逐渐增加根据相关规范,在这些车站正线出站信号机处均设置有源应答器组。

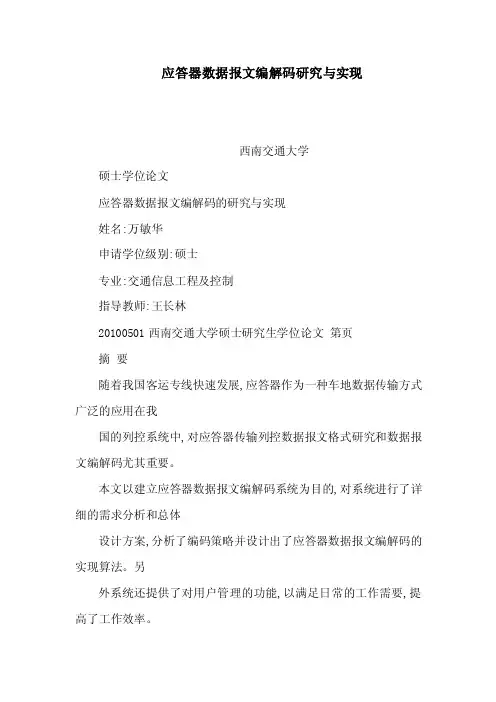

应答器数据报文编解码研究与实现西南交通大学硕士学位论文应答器数据报文编解码的研究与实现姓名:万敏华申请学位级别:硕士专业:交通信息工程及控制指导教师:王长林20100501西南交通大学硕士研究生学位论文第页摘要随着我国客运专线快速发展,应答器作为一种车地数据传输方式广泛的应用在我国的列控系统中,对应答器传输列控数据报文格式研究和数据报文编解码尤其重要。
本文以建立应答器数据报文编解码系统为目的,对系统进行了详细的需求分析和总体设计方案,分析了编码策略并设计出了应答器数据报文编解码的实现算法。
另外系统还提供了对用户管理的功能,以满足日常的工作需要,提高了工作效率。
本文结合级列控系统的应答器布置、报文结构、包含的信息包及信息包数据范围并兼容级报文,实现了编解码工作。
系统由用户管理、数据导入、用户信息报文编码、用户传输报文编码、解码、数据显示等六大模块组成。
系统的开发是建立在.平台上,采用/结构,提高了软件开发效率和系统的稳定,保障了系统的更新和升级。
全文主要分为六章:第一章绪论,分析了国内外应答器应用和编解码研究现状,并分析了本文研究的意义和主要内容;第二章应答器系统分析,阐述了应答器工作原理、在中的布置、报文结构及信息包数据覆盖范围的确定;第三章基于策略的报文编码分析与设计,主要分析了策略编码过程,并在此基础上设计实现方式;第四章应答报文解码分析与设计,主要是分析了解码过程,重点分析了解码过程中较复杂步骤中的实现算法;第五章系统需求分析与总体设计,论述了系统要完成的功能和大体解决方案,给出系统总体目标与原则,对系统功能模块进行详细划分,完成了系统数据库设计;第六章系统详细设计与实现,主要是对系统各个模块实现的具体细节进行阐述,画出系统详细的实现流程,给出了系统工作界面。
最后系统通过结合武广客运专线的现场数据进行测试仿真研究,采用数据库技术存储数据,实现了编解码功能,取得了预期的目标。
关键词:应答器;编解码;编码策略:数据报文西南交通大学硕士研究生学位论文第页曼曼皇曼曼鼍曼皇一??一? ,. ./,,,. .,,, ,. .,, /. .. , ,;, , ?、 ,; , ,; ,;,,;, , ./.:;/; ;西南交通大学曲南爻通大罕学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定,同意学校保留并向国家有关部门或机构送交论文的复印件和电子版,允许论文被查阅和借阅。
目前,我国新建的客运专线采用欧洲铁路标准的应答器设备。
它包括地面应答器设备和车载应答器设备。
地面设备中的无源应答器,其中存储固定不变的数据,如线路坡度、最大允许运行速度、轨道电路参数、列控等级转换等信息。
有源应答器通过专门电缆与LEU连接,发送来自LEU的实时变化的信息,如车站联锁排列的进路、临时限速服务器下达的临时限速命令等。
为此,做好地面应答器的维护是保证信息可靠传输的重要措施。

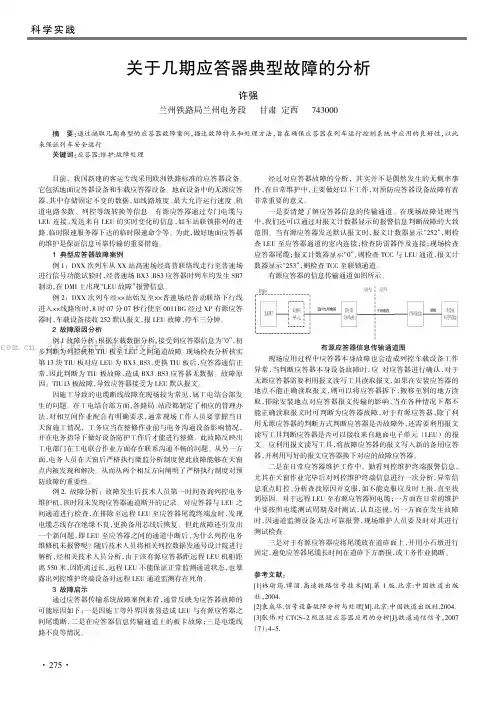

1典型应答器故障案例例1:DXX次列车从XX站高速场经高普联络线走行至普速场进行信号功能试验时,经普速场BX3、BS3应答器时列车均发生SB7制动,在DMI上出现“LEU故障”报警信息。
例2:DXX次列车经××站始发至××普速场经普动联络下行线进入××线路所时,8时07分07秒行使至0011BG经过XP有源应答器时,车载设备接收252默认报文,报LEU故障,停车三分钟。
2故障原因分析例1故障分析:根据车载数据分析,接受到应答器信息为“0”,初步判断为列控机柜TIU板至LEU之间通道故障。
现场检查分析核实第13块TIU板对应LEU为BX3、BS3,更换TIU板后,应答器通信正常,因此判断为TIU板故障,造成BX3、BS3应答器无数据。
故障原因:TIU13板故障,导致应答器接受为LEU默认报文。
因施工导致的电缆断线故障在现场较为常见,属工电结合部发生的问题。
在工电结合部方面,各路局、站段都制定了相应的管理办法,对相互间作业配合有明确要求,通常现场工作人员要掌握当日天窗施工情况,工务应当在整修作业前与电务沟通设备影响情况,并在电务指导下做好设备防护工作后才能进行整修。
此故障反映出工电部门在工电联合作业方面存在联系沟通不畅的问题。
从另一方面,电务人员在天窗后严格执行微监分析制度使此故障能够在天窗点内被发现和解决。
从而从两个相反方向阐明了严格执行制度对预防故障的重要性。

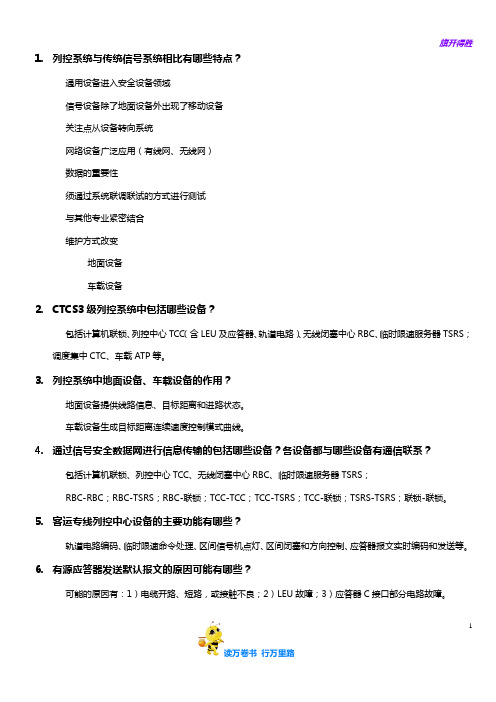

1.列控系统与传统信号系统相比有哪些特点?通用设备进入安全设备领域信号设备除了地面设备外出现了移动设备关注点从设备转向系统网络设备广泛应用(有线网、无线网)数据的重要性须通过系统联调联试的方式进行测试与其他专业紧密结合维护方式改变地面设备车载设备2.CTCS3级列控系统中包括哪些设备?包括计算机联锁、列控中心TCC(含LEU及应答器、轨道电路)、无线闭塞中心RBC、临时限速服务器TSRS;调度集中CTC、车载ATP等。
3.列控系统中地面设备、车载设备的作用?地面设备提供线路信息、目标距离和进路状态。
车载设备生成目标距离连续速度控制模式曲线。
4.通过信号安全数据网进行信息传输的包括哪些设备?各设备都与哪些设备有通信联系?包括计算机联锁、列控中心TCC、无线闭塞中心RBC、临时限速服务器TSRS;RBC-RBC;RBC-TSRS;RBC-联锁;TCC-TCC;TCC-TSRS;TCC-联锁;TSRS-TSRS;联锁-联锁。
5.客运专线列控中心设备的主要功能有哪些?轨道电路编码、临时限速命令处理、区间信号机点灯、区间闭塞和方向控制、应答器报文实时编码和发送等。
6.有源应答器发送默认报文的原因可能有哪些?可能的原因有:1)电缆开路、短路,或接触不良;2)LEU故障;3)应答器C接口部分电路故障。
17.C2限速报文是通过什么设备生成的?C2限速报文是通过列控中心TCC设备生成的8.列控系统中,无源应答器、列控中心默认、有源应答器默认、LEU默认报文的报文计数器(M_MCOUNT)取值分别是什么?无源应答器报文的报文计数器(M_MCOUNT)取值为255,有源应答器默认报文计数器取值为252,LEU默认报文的报文计数器取值为0,列控中心默认报文计数器的取值为253。
2。

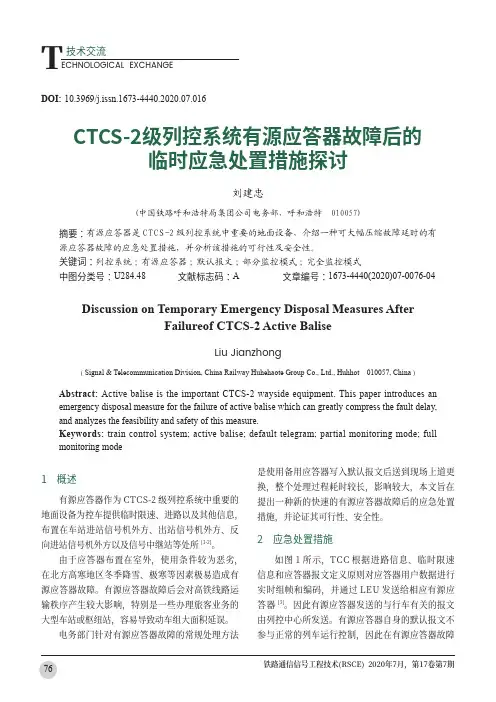

CTCS-2级列控系统有源应答器故障后的临时应急处置措施探讨刘建忠(中国铁路呼和浩特局集团公司电务部,呼和浩特 010057)摘要:有源应答器是CTCS-2级列控系统中重要的地面设备,介绍一种可大幅压缩故障延时的有源应答器故障的应急处置措施,并分析该措施的可行性及安全性。
关键词:列控系统;有源应答器;默认报文;部分监控模式;完全监控模式中图分类号:U284.48 文献标志码:A 文章编号:1673-4440(2020)07-0076-04Discussion on Temporary Emergency Disposal Measures AfterFailureof CTCS-2 Active BaliseLiu Jianzhong(Signal & Telecommunication Division, China Railway Huhehaote Group Co., Ltd., Huhhot 010057, China)Abstract: Active balise is the important CTCS-2 wayside equipment. This paper introduces an emergency disposal measure for the failure of active balise which can greatly compress the fault delay, and analyzes the feasibility and safety of this measure.Keywords: train control system; active balise; default telegram; partial monitoring mode; full monitoring modeDOI: 10.3969/j.issn.1673-4440.2020.07.0161 概述有源应答器作为CTCS-2级列控系统中重要的地面设备为控车提供临时限速、进路以及其他信息,布置在车站进站信号机外方、出站信号机外方、反向进站信号机外方以及信号中继站等处所[1-2]。

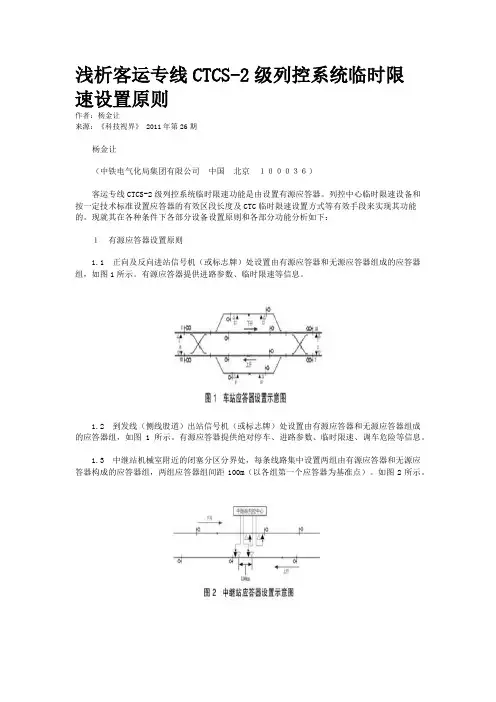

浅析客运专线CTCS-2级列控系统临时限速设置原则作者:杨金让来源:《科技视界》 2011年第26期杨金让(中铁电气化局集团有限公司中国北京100036)客运专线CTCS-2级列控系统临时限速功能是由设置有源应答器。
列控中心临时限速设备和按一定技术标准设置应答器的有效区段长度及CTC临时限速设置方式等有效手段来实现其功能的。
现就其在各种条件下各部分设备设置原则和各部分功能分析如下:1有源应答器设置原则1.1 正向及反向进站信号机(或标志牌)处设置由有源应答器和无源应答器组成的应答器组,如图1所示。
有源应答器提供进路参数、临时限速等信息。
1.2 到发线(侧线股道)出站信号机(或标志牌)处设置由有源应答器和无源应答器组成的应答器组,如图1所示。
有源应答器提供绝对停车、进路参数、临时限速、调车危险等信息。
1.3 中继站机械室附近的闭塞分区分界处,每条线路集中设置两组由有源应答器和无源应答器构成的应答器组,两组应答器组间距100m(以各组第一个应答器为基准点)。
如图2所示。
1.4 在大号码道岔前方第二个闭塞分区入口处设置有源应答器和无源应答器组成的应答器组,根据道岔区段及列车运行前方轨道区段空闲条件,给出道岔侧向允许列车运行的速度。
1.5 与级间转换点相邻的CTCS-0级车站出站口处,当有装备CTCS-2级列控车载设备的列车上线运行时,应集中设置两组有源应答器组,提供临时限速信息,如图3所示。
2 列控中心临时限速设置2.1 车站列控中心和中继站列控中心,临时限速设置原则应保持一致,其单方向临时限速管辖范围应从本站进站信号机开始至前方站出站口或中继站第二个应答器组再增加一个制动距离,制动距离应保证列车由最高运行速度常用制动至45km/h的要求,且终点应与闭塞分区分界点一致,如图4所示。
2.2 车站列控中心和中继站列控中心均应作为临时限速的更新点,在其临时限速管辖范围内,可分别设置一处临时限速,当临时限速区段在车站或中继站管辖范围的重叠区域时,则相关列控中心不能再设置临时限速,如图5所示。

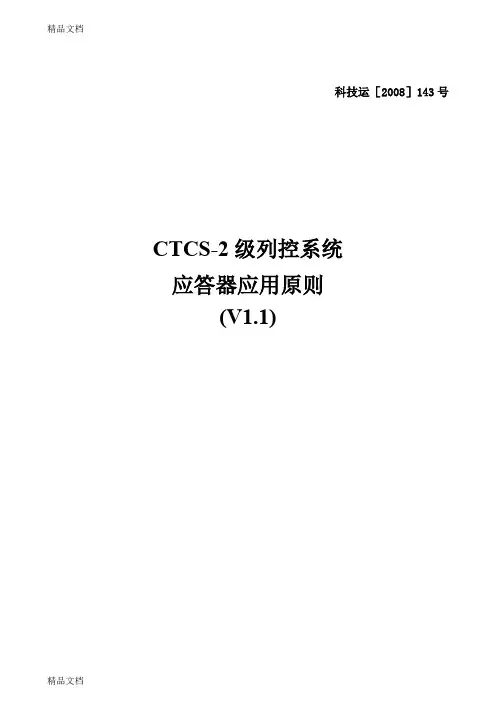

科技运[2008]143号CTCS-2级列控系统应答器应用原则(V1.1)目录目录 (1)1适用范围 (4)2参考文献 (4)3应答器设置规则 (5)3.1一般规则 (5)3.2区间应答器组【Q】设置 (6)3.3车站应答器组设置 (7)3.3.1进站信号机应答器组【JZ】设置 (7)3.3.2出站信号机应答器组【CZ】设置 (8)3.3.3进路应答器组设置【JL】 (10)3.3.4调车应答器组设置【DC】 (10)3.4定位应答器设置【DW】 (10)3.5中继站应答器组【ZJ】设置 (11)3.6等级转换应答器组设置 (11)3.6.1C0/C2等级转换预告应答器组【YG0/2】设置 (11)3.6.2C0/C2等级转换执行应答器组【ZX0/2】设置 (12)3.6.3C0站应答器组设置【CZ-C0】设置 (12)3.7自动过分相应答器组设置 (13)3.7.1分相区预告应答器组........................................... 错误!未定义书签。
3.8分相区定位应答器组【DW-F】设置....................... 错误!未定义书签。
3.9断链应答器【DL】设置............................................ 错误!未定义书签。
3.10大号码道岔(18号以上)应答器组【DD】设置 (13)4应答器图纸设计规则 (15)4.1图纸表示符号 (15)4.2应答器编号及命名 (15)5应答器报文编制原则 (17)5.1报文结构(信息帧) (17)5.2用户信息包 (19)5.2.1应答器链接【ETCS-5】 (19)5.2.2重定位信息【ETCS-16】 (20)5.2.3线路坡度【ETCS-21】 (21)5.2.4线路速度【ETCS-27】 (23)5.2.5等级转换【ETCS-41】 (25)5.2.6CTCS数据【ETCS-44】 (26)5.2.7特殊区段【ETCS-68】 (27)5.2.8文本信息【ETCS-72】 (29)5.2.9里程信息【ETCS-79】 (31)5.2.10调车危险【ETCS-132】 (32)5.2.11默认信息包【ETCS-254】 (33)5.2.12轨道区段【CTCS-1】 (33)5.2.13临时限速【CTCS-2】 (35)5.2.14区间反向运行【CTCS-3】 (36)5.2.15大号码道岔【CTCS-4】 (36)5.2.16绝对停车【CTCS-5】 (37)5.3应答器报文编制原则 (38)5.3.1一般原则 (38)5.3.2应答器组功能定义 (39)5.3.3区间闭塞分区应答器组【Q】 (46)5.3.4区间反向中继应答器组【FQ】 (47)5.3.5C0站应答器组【CZ-C0】 (48)5.3.6C0-C2等级转换预告应答器组【YG0/2】 (48)5.3.7C0-C2等级转换反向预告应答器组【YG0/2】 (49)5.3.8C2-C0等级转换预告应答器组【YG0/2】 (49)5.3.9C2-C0等级转换反向预告应答器组【YG0/2】 (50)5.3.10等级转换执行应答器组【ZX0/2】 (50)5.3.11大号码道岔应答器组【DD】 (52)5.3.12进站应答器组【JZ】 (52)5.3.13出站应答器组【CZ】 (54)5.3.14中继站应答器组【ZJ1】 (54)5.3.15中继站应答器组【ZJ2】 (55)5.3.16过分相定位应答器组【DW-F】 (55)5.3.17过分相反向定位应答器组【FDW-F】 ........... 错误!未定义书签。
快速准确判断有源应答器故障范围浅谈摘要近年来,我国在高速铁路建设领域突飞猛进,更快、更稳、更便捷的中国高铁,也成为了我国一张亮丽的名片。
一列列复兴号、和谐号快速安全的运行背后,CTCS-2级、CTCS-3级列车运行控制系统发挥着重要的作用,应答器及LEU设备就是列车运行控制系统中的一个重要组成部分,对于确保列车快速安全运行起着至关重要的作用,一旦应答器及LEU设备发生故障,将会对列车运行、旅客出行造成影响。
如何快速处理应答器及LEU设备故障,是信号专业不得不面对的课题,本文主要讲述如何快速准确判断有源应答器故障范围,并结合实际案例对本文所述的方法进行论证。
关键词:列控,应答器,地面电子单元(LEU),ECI检测盒;一、背景介绍应答器是一种用于地面向列车信息传输的点式设备,一种能向车载子系统发送报文信息的传输设备,既可以传送固有信息,也可连接轨旁单元传送可变信息。
应答器设备分为有源应答器和无源应答器,其中有源答器通过电缆与地面电子单元(LEU)连接,可实时发送LEU传送的数据报文。
当列车经过有源应答器上方时,有源应答器接收到车载天线发射的电磁能量后,将其转换成电能,使地面应答器中发射电路电路工作,将LEU传输给有源应答器的数据循环实时发送出去。
直至电能消失(即车载天线已经离去)。
地面电子单元(简称LEU: Lineside Electronic Unit)是一种数据采集与处理单元,当有数据变化时依据变化后的数据形成报文,并送给地面有源应答器进行发送。
中继站列控中心 LEU 设备配置在列控中心主机柜中,车站/线路所列控中心的 LEU 设备配置在列控综合柜或 LEU柜内。
远程 LEU置于远程 LEU机柜内。
LEU电子单元带有 ECI 监测装置,置于每台 LEU的右侧。
▲ECI检测盒二、设备工作原理ECI检测盒通过检测LEU输出的电压、电流值,计算阻抗和相位变化,从而判断电缆的状态,当发生开路或短路时,ECI给出电缆状态显示,并周期地短路传输线,向LEU发出电缆故障信息,由LEU将电缆故障信息向列控中心设备发送。
146上海铁道科技2018年第2期有源#昌%文故暍./01进厘4张华中国铁路上海局集团有限公司上海高铁维修段摘要在高速铁路运行过程中,有源应答器发送默认报文是较为常见的故障。
通过有源应答器设备组成和原理及现场经验,对有源应答器发送默认报文原因进行分析,并对故障进行处理。
同时提出改进建议,更好更快地处理和预防故障,保证设备正常运行及列车运行。
关键词有源应答器;默认报文;地面电子单元;传输通道;列控维护终端1概述列控中心是我国CTCS-2级列控系 统地面设备的核心设备,应答器是列控 系统地面设备的重要组成部分。
应答器 分为无源应答器和有源应答器。
无源应 答器和有源应答器外观相同,但是无源 应答器向列车传送的是自身预存的固定 信息,而有源应答器则是通过与地面电 子单元(LEU)连接,向列车发送实时可 变信息。
当采用C2模式运行的列车通 过有源应答器且车载设备收到有源应答 器默认报文时,将会采取异常制动,影响 列车的正常运行。
2应答器地面设备组成和原理应答器地面设备主要包括应答器、LEU、电缆检测盒(ECI)、防雷单元和传 输电缆,如图1。
列控中心(TCC)根据车站联锁排列 的进路、临时服务器或者CTC/TDCS下 达的临时限速命令,生成实时变化的报 文传送给LEU。
LEU不间断地接收来自TCC的报文,并将其连续不断地向有源应答器发送。
有源应答器通过电缆与LEU相连,进行信息传输;同时通过无线接口向列车车载设备发送来自LEU的报文。
图1应答器地面设备3有源应答器发送默认报文原因应答器以报文形式发送信息,其中报文帧头中含有一个8位变量M_MCOUNT,也就是报文计数器。
当有源应答器M_MCOUNT为255时,说明有源应答器发送的报文为正常报文;当有源应答器M_MCOUNT为252时,说明有源应答器发送的报文为默认报文。
通过对有源应答器报文进行解析,得到M_MCOUNT,就能判断应答器地面设备是否存在异常。
【TB/T 3484-2017】主要变更影响分析1、侧线出站应答器安装距离统一修改为“大于等于20米”(5.3.2.1)。
影响:影响新站侧线应答器安装距离。
2、在C2区间当丢失一组应答器后相邻应答器组之间的距离大于5000米时,在未设置区间应答器组的闭塞分区入口处设置定位应答器组,用于列车定位(5.3.6.1)。
影响:区间可能增加设置定位应答器。
3、中继站有源应答器发送报文由ETCS-5、CTCS-2改为仅发送CTCS-2包(5.3.7.2)。
影响:影响中继站有源应答器报文。
4、车站对于咽喉区域的正线长度小于1000m的侧线进路中走行的正线区段及进路外区间的速度描述宜与其衔接最大侧向允许速度保持一致但不应高于正线速度值(7.2.3.4)。
影响:对于侧线的接、发车进路,站内速度合并可依据此原则。
5、JZ(FJZ)、正线CZ(FCZ)应答器列控中心默认报文由ETCS-137改为ETCS-137、ETCS-254(附录B)。
影响:影响正线有源应答器默认报文。
6、侧线CZ(FCZ)应答器列控中心默认报文由CTCS-5、ETCS-132、ETCS-137改为CTCS-5、ETCS-132、ETCS-137、ETCS-254(附录B)。
影响:影响侧线有源应答器默认报文。
7、中继站应答器列控中心默认报文由信息帧改为ETCS-254(附录B)。
影响:影响中继站有源应答器默认报文。
8、大号码应答器列控中心默认报文由信息帧改为ETCS-254(附录B)。
影响:影响大号码有源应答器默认报文。
9、位于列车进路上的调车应答器,信号开放发送ETCS-137,信号关闭发送ETCS-132,列控中心默认ETCS-132、ETCS-254(附录B)。
影响:影响调车有源应答器默认报文。
10、位于非列车进路上的调车应答器,信号开放发送ETCS-137,信号关闭发送CTCS-5、ETCS-132、ETCS-137,列控中心默认CTCS-5、ETCS-132、ETCS-137、ETCS-254(附录B)。
LKD2-T2型列控中心(TCC)故障应急处置及案例分析摘要:列控中心(TCC)是CTCS-2级列控系统地面设备的核心部分,采用二乘二取二安全计算机平台。
LKD2-T2型列控中心(TCC)通过安全数据网与相邻列控中心、联锁、TSRS进行接口,实现TCC之间、与车站计算机联锁之间安全信息传输。
TCC通过CAN总线控制ZPW-2000轨道电路,采集信号机、轨道电路方向继电器、轨道继电器、灾害防护继电器等条件,根据轨道区段占用信息、联锁进路信息、线路限速信息等产生列车行车许可命令。
用RS422串行总线通信与CTC站机设备连接,用RS422串行总线与LEU通信,实现列控中心应答器报文的实时编码和LEU数据通信的功能,并通过轨道电路和有源应答器将连续的速度信息及点式信息传输给车载设备,保证其管辖内的所有列车的运行安全。
关键词:列控中心(TCC)、CTCS-2级列控系统、二乘二取二、LKD2-T2型、安全数据网、相邻列控中心、联锁、TSRS、CAN总线、ZPW-2000轨道电路、灾害防护、行车许可、RS422串行总线、CTC、LEU、应答器报文、实时编码、有源应答器、连续的速度信息、点式信息、运行安全。
LKD2-T2型列控中心(TCC)故障应急处置1.系统电源故障电源层是实现电源屏经UPS输入的AC220V后,输出两路DC24V为列控中心设备提供稳定逻辑24V电源和接口24V电源。
当系统电源掉电,设备无法正常使用时,应从以下几方面查找原因并处理:(1)空气开关故障,需更换空气开关;(2)直流稳压电源内部短路故障,需甩掉该直流稳压电源输入插头;(3)电源接线端子、配线短路接地故障,需进行相应处理。
(4) UPS内部短路故障,需甩掉故障UPS输入输出电源;2 .列控中心主机单元故障列控主机单元为列控中心的核心设备,负责完成列控中心的逻辑处理和系统管理的任务。
当列控中心主机单元双系停机,设备无法正常使用,应按以下方式处理:当列控中心主机单元双系同时异常停机时,需重启列控中心主机单元双系。
有源应答器发送默认报文的原因分析张肖(中铁建电气化局集团第三公司有限公司,保定071000)摘要:在中国高速铁路列车控制系统(CTCS)的调试和运行过程中存在有源应答器发送默认报文的故障现象。
结合应答器地面设备的组成和原理,结合现场经验对该现象进行原因分析。
根据分析方法和经验,可快速排除有源应答器发送默认报文的故障,从而保证列控系统调试进度或运行效率。
关键词:中国列车控制系统;应答器;有源应答器;轨旁电子单元;报文1、概述在中国高速铁路和客运专线系统中,列车控制系统(CTCS)是保证列车运行安全和效率的重要系统,应答器是列车控制系统地面设备中的重要组成部分,关系到列车运行安全的控制信息,包括列车进路、临时限速等实时变化的重要信息。
这些信息来自列控中心,并通过有源应答器传送给车载设备。
当车载设备从有源应答器接收到报文属于默认报文时,可能会引发列车异常制动,从而影响到列车正常。
2、应答器地面设备组成和原理应答器地面设备主要包括应答器、轨旁电子单元(LEU)、电缆检测盒(ECI)、防雷单元和传输电缆组成、具体如图1所示。
列车中(TCC)根据车站联锁排列的进路、临时限速服务器或CTC/TDCS下达的临时限速命令,生成实时变化的报文发送给LEU;LEU周期接收来自于列控中心的报文,并将其连续不断地向有源应答器发送;有源应答器通过电缆与LEU连接,通过无线接口向车载发送来自于LEU的报文;ECI是电缆检测盒,用于检测应答器传输电缆是否存在开路或短路现象。
在实际应用时,LEU(包括ECI)存在双机热备冗余的方式,通过切换单元确保正常的LEU 将报文发送给有源应答器,具体如图1的虚线部分。
从图1中可以看出,可能会影响有源应答器发送报文的因素如下。
1)通信接口P或Q(列控中心与CTC或连锁的通信)。
2)通信接口S(列控中心与LEU的通信)。
3)LEU。
4)ECI。
5)切换单元。
6)防雷单元。
7)传输通道(电缆、尾缆、终端盒)。
大号码道岔应答器对车站列控中心发码的几点影响孟超迁【摘要】设置有大号码道岔应答器的车站,其列控中心发码的判断逻辑与普通车站列控中心存在一定差异。
通过对几个典型的临时限速场晋及临时限速下达时机的分析比较,阐述大号码道岔对车站列控中心发码的影响。
【期刊名称】《上海铁道科技》【年(卷),期】2011(000)004【总页数】2页(P54-55)【关键词】大号码道岔应答器;车站列控中心;临时限速;发码【作者】孟超迁【作者单位】上海铁路局电务处【正文语种】中文【中图分类】U215.57大号码道岔是道岔辙叉号在18号以上的道岔,随着我国高速铁路的快速发展,对高铁侧向通过道岔速度提出了更高的要求,尤其在高铁接入枢纽地区的联络线等特殊场景。
为了使侧向通过道岔速度达到120 km/h、160 km/h甚至更高,越来越多的大号码道岔在现场得到运用。
在CTCS-2级列控系统中,为了使动车组在侧向通过大号码道岔时可以达到道岔设计速度,在距大号码道岔外方,发送U2S或UUS闭塞分区入口200±0.5 m处设置一组由有源应答器和无源应答器构成的应答器组,称为大号码道岔应答器组,既【DD】应答器组。
如图1所示。
图1 大号码道岔应答器组设置示意图1 大号码道岔报文结构CTCS-2级列控系统中,描述大号码道岔信息的报文为【CTCS-4】包,其结构见表1。
(1)根据道岔区段空闲条件,给出道岔侧向允许列车运行的速度。
(2)当大号码道岔侧向允许列车运行的速度小于设计的大号码道岔速度时,应答器不应发送"大号码道岔"报文,而是发允许通过报文。
(3)变量D_TURNOUT应描述大号码道岔应答器至防护大号码道岔信号机的距离。
表1 CTCS-4包结构表?2 大号码道岔报文发送条件(1)排列经大号码道岔的侧向接车进路,联锁开放USU信号。
(2)在大号码道岔速度制动到0的距离内所有区段空闲。
(3)进路范围及出站口最高速度制动到45 km/h的范围内无低于大号码道岔最高速度的限速。

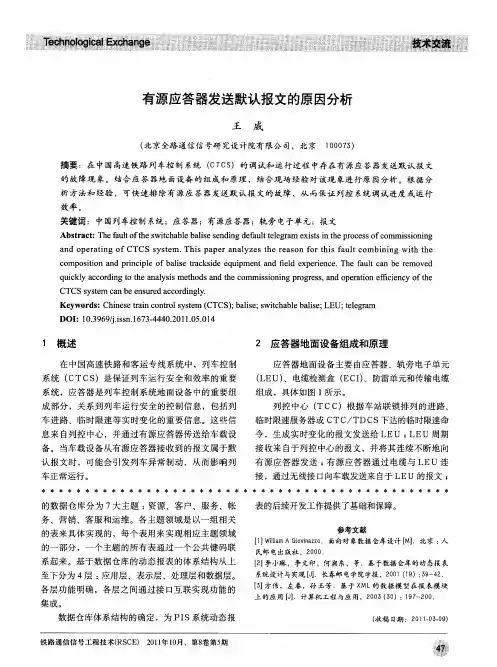

有源应答器发送默认报文的原因分析
张肖
(中铁建电气化局集团第三公司有限公司,保定071000)
摘要:在中国高速铁路列车控制系统(CTCS)的调试和运行过程中存在有源应答器发送默认报文的故障现象。
结合应答器地面设备的组成和原理,结合现场经验对该现象进行原因分析。
根据分析方法和经验,可快速排除有源应答器发送默认报文的故障,从而保证列控系统调试进度或运行效率。
关键词:中国列车控制系统;应答器;有源应答器;轨旁电子单元;报文
1、概述
在中国高速铁路和客运专线系统中,列车控制系统(CTCS)是保证列车运行安全和效率的重要系统,应答器是列车控制系统地面设备中的重要组成部分,关系到列车运行安全的控制信息,包括列车进路、临时限速等实时变化的重要信息。
这些信息来自列控中心,并通过有源应答器传送给车载设备。
当车载设备从有源应答器接收到报文属于默认报文时,可能会引发列车异常制动,从而影响到列车正常。
2、应答器地面设备组成和原理
应答器地面设备主要包括应答器、轨旁电子单元(LEU)、电缆检测盒(ECI)、防雷单元和传输电缆组成、具体如图1所示。
列车中(TCC)根据车站联锁排列的进路、临时限速服务器或CTC/TDCS下达的临时限速命令,生成实时变化的报文发送给LEU;LEU周期接收来自于列控中心的报文,并将其连续不断地向有源应答器发送;有源应答器通过电缆与LEU连接,通过无线接口向车载发送来自于LEU的报文;ECI是电缆检测盒,用于检测应答器传输电缆是否存在开路或短路现象。
在实际应用时,LEU(包括ECI)存在双机热备冗余的方式,通过切换单元确保正常的LEU 将报文发送给有源应答器,具体如图1的虚线部分。
从图1中可以看出,可能会影响有源应答器发送报文的因素如下。
1)通信接口P或Q(列控中心与CTC或连锁的通信)。
2)通信接口S(列控中心与LEU的通信)。
3)LEU。
4)ECI。
5)切换单元。
6)防雷单元。
7)传输通道(电缆、尾缆、终端盒)。
以上任何一个环节设备或通信故障,都可能导致有源应答器发送默认报文的现象。
3、故障分析的方法
3.1报文计数器的概念
应答器以报文的形式发送信息,我国列控系统中,每条应答器报文都是一个50位的帧头、若干信息包以及8位结束包构成,共计830位。
其中在报文帧头中包含一个8位的变量M_MCOUNT,定义为报文计数器,有源应答器的M_MCOUNT为255,有源应答器默认报文的M_MCOUNT为252,LEU默认报文的M_MCOUNT为253.
通过对应答器发出的报文进行解析并得到M_MCONUT,即可判断信息传输通道是否存在问题。
报文解析的方法有两种:一种是车载设备通过有源应答器时读取报文,这种方法一般用于发现故障;另外一种是利用报文读取设备,现场读取有源应答器或LEU的报文。
在对通道分析时一般采用读取设备,从LEU输出到有源应答器通道的任何一点均可以用读取设备报文。
3.2判断故障点的基本原则
现场查找故障时,可以用报文读取设备连续读取有源应答器的报文,根据其发出报文的特
征(报文计数器)对故障点进行初步判断,具体如表1所示。
4、典型分析详述
4.1 LEU
列车中心通过通信接口板与LEU通信,采用RS-422串口总线。
通信板接收列控中心主机的应答器用户数据,实时编码成应答器报文后向LEU发送,LEU将该报文连续不断地发送给有源应答器,同时LEU将传输通道和有源应答器的状态(过车信息)反馈给列控中心。
列控中心没500ms向LEU发送实时报文,没15s接收LEU反馈的信息。
当列控中心与LEU通信中断时,有源应答器发送的是LEU默认报文;当LEU或传输通道故障时,有源应答器发送自身的默认报文。
1)从指示灯判断LEU的状态
LEU包含电源板、数据处理板、通信接口板、输出板和母版,其中电源板、数据处理板而和通信接口板均有指示灯,根据工作时指示灯的状态可基本判断LEU的状态,具体如表2所示。
2)从LEU记录的数据分析通道状态
每台LEU可以为4个有源应答器发送报文,LEU在运行过程中,会在内存中记录各种事件,比如每一条输出的报文编号和对应应答器的过车信息,这些信息用于对LEU工作历史状态的分析和追溯,图2表示某LEU前3个通道的历史数据。
以输出通道1为例,001表示1通道,05956表示当前发送的报文代号,32872表示实时发送的报文代号,在01:43:19的“X”表示有车通过该通道的有源应答器。
另外“X”也可能代表通道存在开路或短路情况的发生。
从图2中可以看出,该LEU第1通道和第2通道的状态正常,而第3通道从13:26:12到13:26:45的时间内连续出现X,在40s内出现多次列车通过是不可能的,这说明该LEU的第三个通道可能存在短路或开路故障。
4.2防雷单元
根据工程设计和系统应用的要求,LEU的每个输出通道必须配置防雷单元,用于防护LEU 设备,防雷单元电气简图如图3所示。
防雷模块的标称电压为24V,当引入室内的干线电缆钢带和铝护套接地不良、电缆屏蔽在分线盘处接地不良或防雷单元接地不良时,外界干扰信号无法有效快速泄入防雷地,就叠加在防雷单元输入端上。
当叠加信号的电压大于防雷单元的标称电压时,防雷单元立刻动作,瞬态二极管D导通,此时该通道被瞬时短路,有源应答器发送自身的默认报文。
由于干扰信号的不确定性,所以该故障也会偶然发生,没有规律。
4.3应答器
应答器通道传输的信号为低压电信号(最大Vpp为41V),且为平衡线传输方式。
应答器的C接口输入电路具有抗浪涌冲击功能,采用了2个串联的TVS管,对达到一定电平的浪涌干扰予以短路释放,以保护后续电子电路不被浪涌干扰破坏。
如果在该通道上施加较长时间的高电压(如测试电缆绝缘所用的500V电压),而没有将应答器与电缆脱离,这种高电压信号对应答器C接口将会造成不可修复的破坏,例如短路、开路或阻抗变化,这几种故障都会被ECI检测出来,从而导致有源应答器发送自身的默认报文。
以图4为例,对一种应答器C接口电路的故障模型进行分析,在输入端口用2支TVS管防护,当输入电压、电流和时间超过器限制时,TVS管的故障模型有两种状态,开路状态和短路状态。
如果2个TVS管均呈短路状态时,传输通道被故障的应答器短路,该应答器将不能接收来自LEU的数据,当车载天线经过时,应答器发送默认报文。
如果其中一个TVS管呈开路状态时,不会影响应答器的数据传输功能,但是,该应答器将不再具有抗冲击的能力。
如果通道上出现浪涌干扰时,应答器C接口内部电路可能会被损坏。
4.4ECI
ECI即电缆检测盒,用于检测信号传输通道的状态,包括电缆开路、电路短路、防雷单元故障、应答器C接口故障、传输通道的阻抗变化,1个ECI可同时检测4个信息传输通道的状态,并将故障状态反馈给LEU,同时记录在内存中。
当ECI检测到一个通道故障时,会周期地向该传输通道发出短路信号,该短路信号被LEU 捕获到并反馈给列控中心。
由于需要定期检测通道是否恢复正常,所以短路信号中间要加入恢复的时间,具体如图5所示。
当传输通道故障发生1s后,ECI进入动作状态,短路传输通道9s,恢复传输通道2s,短路8s,恢复2s,如此往复循环,直到通道恢复正常。
所以当ECI动作时,通道被完全短路,有源应答器发送自身存储的默认报文,只有在通道恢复2s的期间,有源应答器才有可能正常发送报文。
现场应用过程,曾经出现过以下案例:由于外部高压大电流的冲击,使应答器C接口下降,所以ECI判断该通道为短路,而实际上未发生完全的短路。
在这种情况下,ECI频繁动作,机车通过该应答器时,就会时而接收到正常报文,时而接收到默认报文,更换应答器后该故障排除。
5、结语
通过以上分析,说明了应答器发送默认报文的几个主要原因,结合应答器地面设备的组成和原理,结合故障案例和现场经验,提出了几种具体的故障分析排除方法,从而保证列控系统调试进度或运行效率,具有一定实际操作指导性。
