钢轨超声波探伤技术及设备介绍(090206)-

铁路钢轨焊缝超声波探伤技术及便携式检测仪器分析摘要：在我国铁路运输过程中，钢轨便携式检测仪对于保证运输的安全性具有非常重要的意义。

钢轨便携式检测仪自主化超声系统在硬件设计、软件信息处理、伤损识别、辅助设计等多个层面都可以被应用。

随着技术水平的提升，相关检测设备也在不断增多，提升了自主化超声系统在钢轨便携式检测仪中的应用效果，对其拓展使用频率，保证铁路运行的稳定性和安稳性等发挥了非常重要的作用。

基于此，本篇文章对铁路钢轨焊缝超声波探伤技术及便携式检测仪器进行研究，以供参考。

关键词：铁路钢轨焊缝；超声波；探伤技术；便携式检测仪器引言在铁路运营中，钢轨起着支撑列车的作用。

在列车运行过程中，钢轨不断受到摩擦、挤压、弯曲和冲击作用，再加上钢轨内部隐藏的核伤，会导致钢轨突然断裂，可能造成脱轨、倾覆等重大事故的产生。

因此，铁路系统要求定期对在役钢轨进行检测，以降低事故发生几率。

本文针对在役钢轨可能出现的断轨、裂缝、核伤等情况，利用超声波技术设计一款钢轨无损检测系统。

超声波试验是通过电脉冲激发换能器的超声波测压器，使其发出超声波。

定向发射的超声波束会传播到要测量的零件中，并在遇到缺陷时进行反射、传递和衰减。

利用超声波反射和传输特性，通过接收回波信号对损伤进行评估。

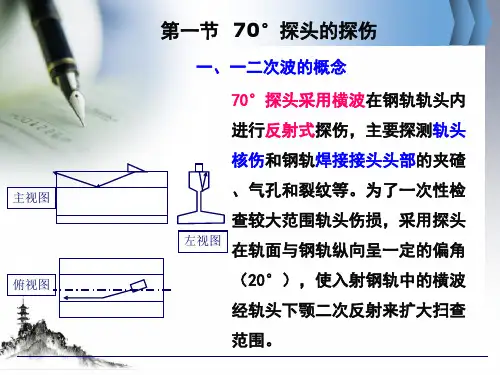

1探伤原理探伤是一种非破坏性检测方法，能够在不损伤被测件的前提下掌握其内部质量情况。

在探伤技术体系中，超声波检测技术已取得广泛应用，其依托于超声波的传播原理，在传播途径中遇界面时将发生反射，并由指定装置接收反射波，从而以此来揭露被测件的内部缺陷。

当前，超声波探伤原理包含如下三类：（1）脉冲反射检测原理。

超声波向被测件发射超声波，在传播途中若遇两种介质不同的交界面，则会出现反射现象；由于其仅需配置一个探头即可，因此可实现同步接收。

（2）脉冲投射检测原理。

在被测件的两侧分别设置发射探头和接收探头，通过脉冲波穿透被测件而实现检测。

（3）共振法检测原理。

被测件的厚度为关键参数，在该值达到超声波半波长的整数倍时，便会发生共振；在此基础上，可通过确定相邻共振差而得到工件厚度；同时能根据厚度来判断工件内部质量是否存在缺陷。

钢轨接触焊接头超声波探伤方法摘要：我国铁路已经进入了高速铁路时代，速度快、交通量大，对线路的维护和检测提出了更高的要求。

钢轨探伤技术由于无损伤、灵敏度高、响应快等优点，在线路维修检测领域得到广泛应用。

无损检测是钢轨现场焊接中最重要的检测方法。

如何准确地确定焊接损伤，不仅关系到焊接质量的控制，而且关系到生产成本的控制和项目效益的提高。

关键词：接触焊接头；超声波探伤；仪器调试；探头选择；探伤方式一、钢轨现场焊接头缺陷的形成机理钢轨现场焊接分为闪光焊、气压焊、铝热焊三种，两种不同的焊接方法，各具有其独特的优点。

但由于焊接工艺、材料、机械设备、工人操作及环境气候等因素的影响，经常会出现一些焊接缺陷，而三种焊接方法形成缺陷的机理又各有不同。

二、设备选择和调试1.探头选择。

①无双峰和波形抖动现象；②探头前沿长度应能满足探伤扫查范围的需要；③回波频率≥４MHZ、回波频率误差≤10％；④折射角度误差：在37°～45°时，误差≤1.5°，折射角≥60°时，误差≤２°；⑤横波探头分辨率≥22dB、横波单探头始脉冲宽度≤20ｍｍ；⑥相对灵敏度，纵波直探头≥55dB、横波探头≥60dB（Ｒ100圆弧面）；⑦组合或陈列探头：各子探头入射点相对偏差≤２ｍｍ，各子探头分段扫查相对偏差≤４dB。

2.仪器调试。

仪器调试必须做到100％的准确，尤其是关键指标，如水平线性、角度、测距、垂直线性等。

常用的钢轨焊缝单探头探伤的角度有Ｋ０.５、Ｋ0.8、Ｋ１、Ｋ２．５、Ｋ３、０°，双探头探伤的有双Ｋ１、双Ｋ０.8。

仪器调试使用探头必需与探伤使用探头一致，否则会造成伤损计量上的错判漏判。

（１）轨头及轨底用≥Ｋ２的斜探头，深度调节为60ｍｍ；（２）轨腰轨底用Ｋ１、Ｋ０.８及０°探头，深度调节为２００ｍｍ；（３）灵敏度参照ＴＢ／Ｔ2658.21－2007标准设置，并把每一组的探头对应探伤仪的灵敏度＋６dB后存档并标上相应的记点，以利现场探伤工作时随时提取进行准确的探伤扫查和伤损判定。

钢轨现场焊接轨腰部位超声检测工艺钢轨是铁路运输中的重要组成部分，承载着列车的重量和运行压力。

为了确保钢轨连接的牢固性和稳定性，常常需要进行现场焊接。

轨腰部位是钢轨的重要部分，因此在焊接过程中对其进行超声检测是必不可少的。

本文将介绍钢轨现场焊接轨腰部位超声检测的工艺和方法。

一、超声检测原理超声检测是利用超声波在材料中传播的特性来检测和评估材料内部缺陷的一种无损检测方法。

在钢轨现场焊接中，超声检测主要用于检测轨腰部位是否存在焊接缺陷，如夹渣、气孔、裂纹等。

超声波在钢轨中传播时，当遇到缺陷时会发生反射或散射，通过检测和分析反射信号的强度和时间来判断是否存在缺陷。

二、超声检测工艺1. 准备工作：在进行超声检测之前，需对检测设备进行校准和调试，确保其准确性和稳定性。

同时，需要对被检测的轨腰部位进行清理，确保无杂质和污物的干净表面。

2. 检测方法：超声检测可以采用手持式探头或固定式探头进行。

手持式探头适用于对小范围的钢轨进行检测，而固定式探头适用于对大范围的钢轨进行连续检测。

检测时，将超声探头贴紧轨腰部位，通过超声波的发射和接收来获取检测信号。

3. 数据处理：通过超声检测设备获取到的信号，可以进行数据处理和分析。

常用的方法包括幅值分析、时间域分析和频谱分析等。

这些分析方法可以帮助确定缺陷的类型、位置和大小，为后续的维修和处理提供依据。

三、注意事项1. 环境条件：超声检测对环境条件有一定的要求，如温度、湿度和噪声等。

在进行超声检测时，应选择适宜的环境条件，以确保检测结果的准确性。

2. 检测人员：超声检测需要经过专门的培训和资质认证才能进行，检测人员应具备相关的知识和技能。

同时，检测人员应具备严谨的工作态度和责任心，确保检测结果的可靠性和准确性。

3. 检测频率：超声检测的频率选择对于检测结果的准确性和灵敏度有一定影响。

一般情况下，低频超声波适用于检测大型钢轨，而高频超声波适用于检测小范围的缺陷。

四、总结钢轨现场焊接轨腰部位的超声检测是确保钢轨连接质量的重要步骤。

钢轨配件的超声波检测技术研究摘要：钢轨作为铁路线上重要的组成部分，其安全性和可靠性对于铁路运输的正常运行至关重要。

超声波检测技术作为一种无损检测方法，已经广泛应用于钢轨配件的检测和评估中。

本文将对钢轨配件的超声波检测技术进行系统的研究，包括超声波基本原理、检测方法、仪器设备以及应用案例等方面的内容。

1. 引言随着铁路运输的快速发展，对于钢轨配件的安全性和可靠性要求也越来越高。

而钢轨因为长期受到环境和负荷的影响，会出现各种缺陷或损伤，如裂纹、疲劳等。

这些缺陷或损伤如果不及时发现和修复，会对铁路运输造成严重的安全隐患。

因此，研究钢轨配件的超声波检测技术对于确保铁路运输的安全性具有重要意义。

2. 超声波基本原理超声波是指频率高于人耳可听到的声音的声波。

它具有穿透性强、传播距离远、对材料无损伤等特点，因此被广泛应用于无损检测领域。

超声波检测的原理是利用超声波在材料中传播时的反射、透射、散射等现象，结合接收到的声波信号来判断材料中的缺陷情况。

3. 超声波检测方法针对钢轨配件的超声波检测，常用的方法主要有传统超声波检测和相控阵超声波检测两种。

3.1 传统超声波检测传统超声波检测是指利用超声波在材料中传播时的反射信号来检测材料的缺陷。

这种方法适用于对材料表面难以观察到的缺陷，如内部缺陷、裂纹等。

它主要通过超声波发射器发射超声波，并由接收器接收反射的超声波信号，通过分析接收到的信号来确定材料内部的缺陷位置和尺寸。

3.2 相控阵超声波检测相控阵超声波检测是相对传统超声波检测而言的一种较新的技术。

它利用多个发射探头和接收探头组成的阵列，通过控制每个探头的发射和接收时间，实现不同方向的超声波束的发射和接收。

相控阵超声波检测可以实现对钢轨配件的全面扫描，并且可以通过图像处理技术生成高分辨率的超声图像，用于评估钢轨配件的缺陷情况。

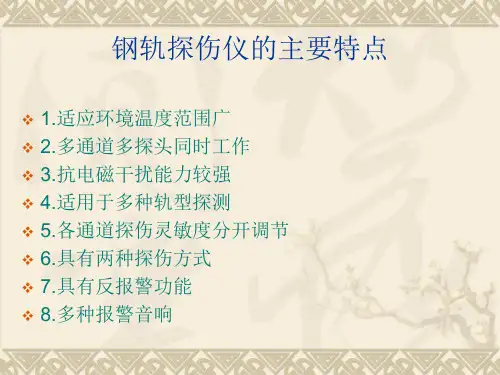

4. 仪器设备钢轨配件的超声波检测需要使用特定的仪器设备。

常见的仪器设备包括超声波发射器、接收器、探头、放大器、计算机等。

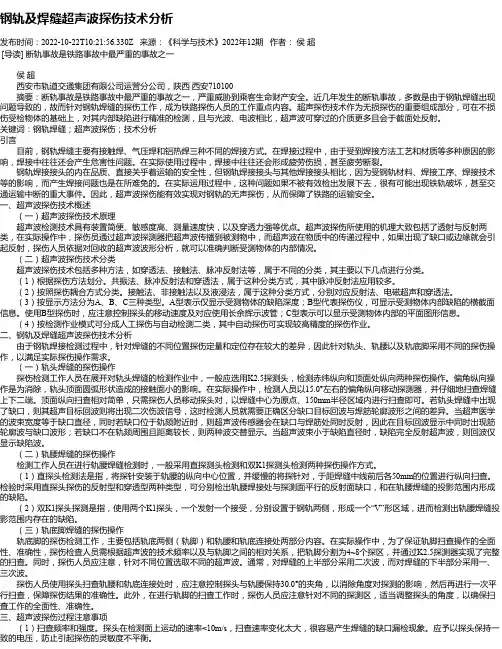

钢轨及焊缝超声波探伤技术分析发布时间：2022-10-22T10:21:56.330Z 来源：《科学与技术》2022年12期作者：侯超[导读] 断轨事故是铁路事故中最严重的事故之一侯超西安市轨道交通集团有限公司运营分公司，陕西西安710100摘要：断轨事故是铁路事故中最严重的事故之一，严重威胁到乘客生命财产安全。

近几年发生的断轨事故，多数是由于钢轨焊缝出现问题导致的，故而针对钢轨焊缝的探伤工作，成为铁路探伤人员的工作重点内容。

超声探伤技术作为无损探伤的重要组成部分，可在不损伤受检物体的基础上，对其内部缺陷进行精准的检测，且与光波、电波相比，超声波可穿过的介质更多且会于截面处反射。

关键词：钢轨焊缝；超声波探伤；技术分析引言目前，钢轨焊缝主要有接触焊、气压焊和铝热焊三种不同的焊接方式。

在焊接过程中，由于受到焊接方法工艺和材质等多种原因的影响，焊接中往往还会产生危害性问题。

在实际使用过程中，焊接中往往还会形成疲劳伤损，甚至疲劳断裂。

钢轨焊接接头的内在品质、直接关乎着运输的安全性，但钢轨焊接接头与其他焊接接头相比，因为受钢轨材料、焊接工序、焊接技术等的影响，而产生焊接问题也是在所难免的。

在实际运用过程中，这种问题如果不被有效检出发展下去，很有可能出现铁轨破坏，甚至交通运输中断的重大事件。

因此，超声波探伤能有效实现对钢轨的无声探伤，从而保障了铁路的运输安全。

一、超声波探伤技术概述（一）超声波探伤技术原理超声波检测技术具有装置简便、敏感度高、测量速度快，以及穿透力强等优点。

超声波探伤所使用的机理大致包括了透射与反射两类，在实际操作中，探伤员通过超声波探测器把超声波传播到被测物中，而超声波在物质中的传递过程中，如果出现了缺口或边缘就会引起反射，探伤人员依据对回收的超声波波形分析，就可以准确判断受测物体的内部情况。

（二）超声波探伤技术分类超声波探伤技术包括多种方法，如穿透法、接触法、脉冲反射法等，属于不同的分类，其主要以下几点进行分类。

钢轨探伤简报一、概述钢轨探伤是确保铁路运输安全的重要环节。

通过对钢轨进行定期检测，可以及时发现并预防潜在的损伤，降低因钢轨断裂等故障引发的事故风险。

本简报将介绍钢轨探伤的基本原理、主要技术、应用情况以及发展趋势。

二、钢轨探伤原理钢轨探伤主要依靠无损检测技术，通过声波、电磁等物理手段对钢轨进行全面检测。

其中，超声波探伤是最常用的方法之一。

超声波在遇到不同介质时会发生反射、折射、散射等现象，通过分析反射波的特征，可以判断出钢轨内部的损伤情况。

三、主要技术及应用1.超声波探伤：利用高频声波对钢轨进行扫描，通过分析反射回来的声波判断损伤的存在及位置。

该技术具有较高的检测精度和灵敏度，广泛应用于钢轨内部的裂纹、夹杂物等检测。

2.磁粉探伤：利用磁性物质对钢轨表面进行磁化，通过观察磁粉分布情况判断损伤的存在。

该技术主要用于检测钢轨表面的裂纹、折叠等缺陷。

3.涡流探伤：利用交流电产生的磁场使钢轨产生涡流，通过检测涡流的变化判断损伤的存在。

该技术主要用于检测钢轨表面的缺陷。

四、发展趋势随着科技的进步，钢轨探伤技术也在不断发展和完善。

未来，钢轨探伤将朝着智能化、自动化、高精度方向发展。

智能化技术如人工智能、机器学习等将被应用于钢轨探伤中，提高检测的准确性和效率。

自动化技术将实现自动扫描、自动识别、自动报警等功能，减少人工干预，提高检测的安全性和可靠性。

高精度技术将进一步提高检测精度和灵敏度，及时发现微小损伤，保障铁路运输安全。

五、结论钢轨探伤是铁路安全运营的重要保障措施，对于预防和减少钢轨断裂等故障具有重要意义。

未来，随着科技的不断进步和应用，钢轨探伤技术将不断发展和完善，提高检测的准确性和效率，为铁路运输安全提供更加可靠的保障。
