示波器的调整和使用实验报告

示波器的调节与使用实验报告示波器的调节与使用实验报告引言：示波器是一种广泛应用于电子领域的测量仪器，它能够显示电信号的波形和幅度，并通过观察波形来分析电路中的问题。

本实验旨在通过对示波器的调节和使用，掌握示波器的基本操作方法，提高测量的准确性和效率。

一、示波器的调节1. 亮度和对比度调节亮度和对比度是调节示波器显示屏幕亮度和波形清晰度的参数。

在调节亮度时，应使显示屏幕亮度适中，既不过亮也不过暗；对比度应调至能够清晰显示波形的程度。

2. 水平和垂直调节水平和垂直调节是为了使波形在示波器屏幕上居中显示。

水平调节可以通过调节示波器的触发位置来实现，使波形的起始点位于屏幕中央；垂直调节可以通过调节示波器的垂直放大系数来实现，使波形的幅度适合显示在屏幕上。

3. 垂直和水平触发调节垂直触发调节是为了使示波器能够稳定地显示波形，即使在输入信号频率变化时也能保持波形的稳定性。

水平触发调节是为了使示波器能够捕捉到特定的波形，可以通过调节触发电平和触发斜率来实现。

二、示波器的使用1. 波形测量示波器可以测量电信号的频率、幅度、周期等参数。

通过选择合适的测量功能，将示波器的探头连接到电路中，即可实时地测量并显示波形的各项参数。

2. 波形分析示波器可以对电信号的波形进行分析，通过观察波形的形状、幅度、周期等特征，可以判断电路中是否存在问题。

例如，当观察到波形出现失真、幅度不稳定或频率偏移等现象时，可以推断可能存在电路元件损坏或信号干扰等问题。

3. 示波器的触发功能示波器的触发功能可以帮助我们捕捉到特定的波形。

通过设置触发电平和触发斜率，可以使示波器在特定条件下触发并显示波形。

这对于观察频率较高或不稳定的信号尤为重要。

4. 示波器的存储功能示波器通常具有存储功能，可以将测量到的波形保存在示波器内存中或外部存储介质上。

这样可以方便后续的数据分析和比较，也可以将波形导出到计算机或其他设备上进行进一步处理。

结论：通过本次实验，我们深入了解了示波器的调节和使用方法。

模拟示波器的调节与使用实验报告一、引言示波器是一种用于显示电信号波形的仪器，在电子领域被广泛使用。

通过示波器，我们可以观察和分析电路中的信号变化，从而更好地理解电路的工作原理。

本实验旨在模拟示波器的调节与使用过程，通过实际操作，掌握示波器的基本功能和操作方法。

二、实验器材1. 示波器：模拟示波器2. 信号源：函数发生器3. 电缆：用于连接示波器和信号源三、实验步骤1. 连接信号源和示波器：将函数发生器的输出端与示波器的输入端用电缆连接好，确保连接牢固可靠。

2. 打开示波器：按下示波器的开关，等待示波器启动。

3. 调节触发方式：示波器可以通过内部触发或外部触发来同步显示波形。

在本实验中，我们选择内部触发。

调节示波器上的触发方式选择开关，选择内部触发。

4. 调节触发级别：触发级别决定了触发电平的位置，可以通过调节示波器上的触发级别旋钮来设置。

根据实际信号的幅值，调节触发级别使得触发点位于波形的合适位置。

5. 设置时间基准：时间基准是指示波器上时间轴的刻度，可以通过调节示波器上的时间/频率旋钮来设置。

根据实际需要，选择合适的时间基准，使得波形能够清晰地显示出来。

6. 设置垂直灵敏度：垂直灵敏度是指示波器上垂直轴的刻度，可以通过调节示波器上的垂直灵敏度旋钮来设置。

根据实际信号的幅值，选择合适的垂直灵敏度，使得波形能够充分显示。

7. 调节水平位置：水平位置是指示波器上波形在水平轴上的位置，可以通过调节示波器上的水平位置旋钮来设置。

根据实际需要，调节水平位置，使得波形位于适当的位置。

8. 调节触发源：触发源是指示波器上触发电平的来源，可以通过调节示波器上的触发源选择开关来设置。

在本实验中，我们选择信号源作为触发源。

9. 调节触发电平：触发电平是指示波器上触发点的电平，可以通过调节示波器上的触发电平旋钮来设置。

根据实际信号的幅值，调节触发电平使得触发点位于波形的合适位置。

10. 观察波形：完成以上调节后，我们可以观察到函数发生器输出的信号波形在示波器屏幕上显示出来。

示波器的调节与使用实验报告总结示波器的调节与使用实验是电工学和电子技术课程中非常重要的实践环节之一。

通过这个实验，我们可以学习和掌握示波器的基本原理和使用方法，从而更好地理解和分析电路中的信号波形。

在这个实验中，我们首先需要了解示波器的基本参数和功能。

示波器主要有以下几个关键参数：带宽、垂直灵敏度、水平扫描速度和触发级别。

通过调节这些参数，可以获得所需的波形。

在调节示波器之前，我们首先需要连接电路。

将电路与示波器正确连接后，开启示波器和电路电源。

接下来，我们可以开始调节示波器。

1. 调节垂直灵敏度：垂直灵敏度用来调节示波器在屏幕上显示电压幅度的大小。

我们可以根据电路的信号来调节垂直灵敏度，使得波形的振幅能够在屏幕上完整显示。

2. 调节水平扫描速度：水平扫描速度用来调节示波器屏幕上波形的时间长度。

我们可以根据电路信号的频率和周期来调节水平扫描速度，使得波形的周期在屏幕上能够完整显示。

3. 调节触发级别：触发级别用来确定示波器何时开始扫描波形。

我们可以调节触发级别，使得波形在屏幕上始终稳定显示。

在调节示波器完成后，我们可以进行波形的观察和分析。

通过示波器，我们可以直观地看到电路中信号的波形，从而判断电路的工作状态和性能。

在实验中，我们还可以进行一些扩展实验，例如观察电路中不同元件的工作波形、通过调节示波器触发级别来观察波形的变化等，从而进一步加深对示波器的理解和应用。

通过这个实验，我们不仅可以掌握示波器的基本调节和使用方法，还可以培养观察和分析电路波形的能力，为后续的电子技术实验打下基础。

综上所述，示波器的调节与使用实验是电工学和电子技术课程中非常重要的实践环节之一。

通过这个实验，我们可以学习和掌握示波器的基本原理和使用方法，从而更好地理解和分析电路中的信号波形。

通过合理调节示波器的垂直灵敏度、水平扫描速度和触发级别等参数，我们可以观察到电路中的波形，并从中获取有关电路工作状态和性能的信息。

这些能力对我们在电子技术领域的学习和工作都具有重要价值。

示波器的调整与使用实验报告实验目的，通过本次实验，掌握示波器的基本调整方法和正确使用技巧，提高对示波器的操作能力。

实验仪器，示波器、信号源、示波器探头、示波器调整工具。

实验原理：示波器是一种用于观察和测量电信号波形的仪器，它可以显示电压随时间变化的波形图像。

示波器的调整与使用需要掌握以下几个关键要点：1. 垂直灵敏度调整，根据输入信号的幅度选择合适的垂直灵敏度，使波形图像充分展开。

2. 水平扫描速度调整，根据输入信号的频率选择合适的水平扫描速度，使波形图像不发生失真。

3. 触发电平和触发方式调整，设置适当的触发电平和触发方式，确保波形图像稳定显示。

4. 示波器探头的使用，正确连接示波器探头，选择合适的探头衰减倍数，保证测量的准确性。

实验步骤：1. 将示波器、信号源和示波器探头连接好，确保连接正确可靠。

2. 打开示波器电源，等待示波器启动完成。

3. 调整示波器的垂直灵敏度，选择合适的量程。

4. 调整示波器的水平扫描速度，使波形图像不发生失真。

5. 设置适当的触发电平和触发方式，确保波形图像稳定显示。

6. 使用示波器探头正确连接待测信号源，选择合适的探头衰减倍数。

7. 观察波形图像，根据需要进行调整，确保波形图像清晰、稳定。

实验结果：经过调整和使用示波器，我们成功观察到了待测信号的波形图像，波形清晰、稳定，符合预期的实验目的。

在实验过程中，我们熟练掌握了示波器的调整方法和使用技巧，提高了对示波器的操作能力。

实验总结：本次实验通过调整和使用示波器，使我们更加熟悉了示波器的基本原理和操作方法，提高了对示波器的实际应用能力。

在今后的学习和工作中，我们将更加灵活、准确地使用示波器，为电子技术的学习和实践打下良好的基础。

通过本次实验，我们不仅掌握了示波器的基本调整方法和正确使用技巧，而且提高了对示波器的操作能力。

希望通过今后的实验和实践，我们能够进一步提升自己的技能，更好地应用示波器于实际工作中。

篇一：示波器的原理与使用实验报告大连理工大学大学物理实验报告院（系）材料学院专业材料物理班级 0705 姓名童凌炜学号 200767025 实验台号实验时间 2008 年 11 月 18 日，第13周，星期二第 5-6 节实验名称示波器的原理与使用教师评语实验目的与要求：（1）了解示波器的工作原理（2）学习使用示波器观察各种信号波形（3）用示波器测量信号的电压、频率和相位差主要仪器设备：yb4320g 双踪示波器， ee1641b型函数信号发生器实验原理和内容： 1. 示波器基本结构示波器主要由示波管、放大和衰减系统、触发扫描系统和电源四部分组成，其中示波管是核心部分。

示波管的基本结构如下图所示，主要由电子枪、偏转系统和荧光屏三个部分组成，由外部玻璃外壳密封在真空环境中。

电子枪的作用是释放并加速电子束。

其中第一阳极称为聚焦阳极，第二阳极称为加速阳极。

通过调节两者的共同作用，可以使电子束打到荧光屏上产生明亮清晰的圆点。

偏转系统由x、y两对偏转板组成，通过在板上加电压来使电子束偏转，从而对应地改变屏上亮点的位置。

荧光屏上涂有荧光粉，电子打上去时能够发光形成光斑。

不同荧光粉的发光颜色与余辉时间都不同。

放大和衰减系统用于对不同大小的输入信号进行适当的缩放，使其幅度适合于观测。

扫描系统的作用是产生锯齿波扫描电压(如左上图所示)，使电子束在其作用下匀速地在荧光屏周期性地自左向右运动，这一过程称为扫描。

扫描开始的时间由触发系统控制。

2. 示波器的显示波形的原理如果只在竖直偏转板加上交变电压而x偏转板上五点也是，电子束在竖直方向上来回运动而形成一条亮线，如左图所示：如果在y偏转板和x偏转板上同时分别加载正弦电压和锯齿波电压，电子受水平竖直两个方向的合理作用下，进行正弦震荡和水平扫描的合成运动，在两电压周期相等时，荧光屏上能够显示出完整周期的正弦电压波形，显像原理如右图所示：3. 扫描同步为了完整地显示外界输入信号的周期波形，需要调节扫描周期使其与外界信号周期相同或成合适的关系。

示波器调节与使用一、示波器调节1、将辉度（INTESITY）右旋到底；将扫描时间（TIME/DIV）右旋至中间位置；将垂直位移、水平位移均旋到中间位置；将垂直工作方式选择（面板中央第一组四个按键）中“CH1”键按下；将触发状态选择（第二组三个按键）中“AUTO”按下；将“CH1”输入拨至中间“GND”位置。

此时应该看到扫描线，调节辉度使扫描线亮度适中。

2、调节信号发生器A路输出适当的频率和幅度；将信号发生器A路输出接入到“CH1”通道；“CH1”输入选择拨到“DC”或“AC”。

3、将同步信号选择（第三组二个按键）中“CH1”按下。

将面板右上角两个触发信号（选择和耦合）开关拨向上方；4、调节电压灵敏度（VOLTS/DIV）使波形幅度适中；调节扫描时间（TIME/DIV）使波形周期数适中。

5、如图形不稳定或杂乱，可调节面板右上角同步电平“LEVEL”使图形稳定。

二、实验内容1、正弦波电压幅度的测量调节信号发生器输出频率为2000H Z，调节输出电压幅度（峰-峰值）为4VPP，将电压灵敏度（VOLTS/DIV）旋钮中的微调旋钮置于校准（右旋到底），调节示波器“CH1”的电压灵敏度（VOLTS/DIV）旋钮使波形幅度适中，并记录下其指示的值，记录下波形垂直方向峰-峰间的幅度（大格数）2、正弦波频率的测量调节信号发生器输出频率为2000H Z，将扫描时间的微调旋钮置于校准（右旋到底），调节扫描时间（TIME/DIV）使波形为两个周期，记录下扫描时间（TIME/DIV）的指示值和一个周期波形水平方向的格数。

3、用李萨如图形测信号频率将示波器调节到X-Y工作状态，即将扫描速率（TIME/DIV）旋钮逆时针左旋到底，“CH1”和“CH2”都处于信号输入状态，此时示波器出现李萨如图形，且“CH1”信号为fx,“CH2”信号为fy。

使信号发生器进入B路显示状态，调节其频率为3000H Z，返回A路显示状态。

将B路信号fy作为待测信号频率，并填入实验讲义后表格中的fy参考值一栏。

示波器的调试和使用实验报告引言示波器是一种常用的电子测量仪器，广泛应用于电子工程、通信工程、仪器仪表等领域。

本实验旨在探讨示波器的调试和使用方法，以及应用示波器进行信号分析的实验结果。

调试示波器背景知识在调试示波器之前，我们需要了解示波器的基本原理和工作原理。

示波器主要用于观察电压随时间的变化情况，通过对电压信号的采样和显示，我们可以了解信号的幅值、频率、相位等信息。

示波器的连接在进行示波器的调试之前，首先需要将待测信号与示波器相连。

一般来说，我们可将待测信号通过电缆连接至示波器的输入通道。

示波器的控制示波器通常具有多种控制方式，包括旋钮、按钮和菜单等。

通过这些控制方式，我们可以调整示波器的触发方式、时间基准、信号增益等参数，以便获得所需的信号显示效果。

示例实验步骤1.将示波器与待测信号相连。

2.打开示波器电源，并进行相应的电源和信号输入设置。

3.调整示波器控制参数，如触发方式、时间基准和信号增益等。

4.观察示波器屏幕上的信号显示情况，并进行相应的调整。

5.根据需要，可以进行信号捕获、数据存储等其他操作。

示例实验结果实验设置本实验中，我们使用示波器对频率为1kHz的正弦信号进行观测。

示波器设置•触发方式：边沿触发•时间基准：1ms/Div•信号增益：1V/Div实验步骤和观测结果1.将示波器和信号发生器连接，并进行相应的设置。

2.调整示波器的触发方式为边沿触发，时间基准为1ms/Div，信号增益为1V/Div。

3.打开信号发生器，并设置频率为1kHz，幅值为2V。

4.观察示波器屏幕上的信号显示情况。

观测结果显示，示波器屏幕上显示了频率为1kHz、幅值为2V的正弦波。

结论通过本次实验，我们了解了示波器的调试和使用方法，并成功观测了一定频率和幅值的信号。

示波器在电子测量领域具有重要作用，可以帮助工程师对电路进行分析和故障排除。

熟练掌握示波器的使用方法，对于电子工程师和科研人员来说具有重要意义。

参考文献[1] 程涛. 示波器的原理与应用[M].北京：机械工业出版社，2016.。

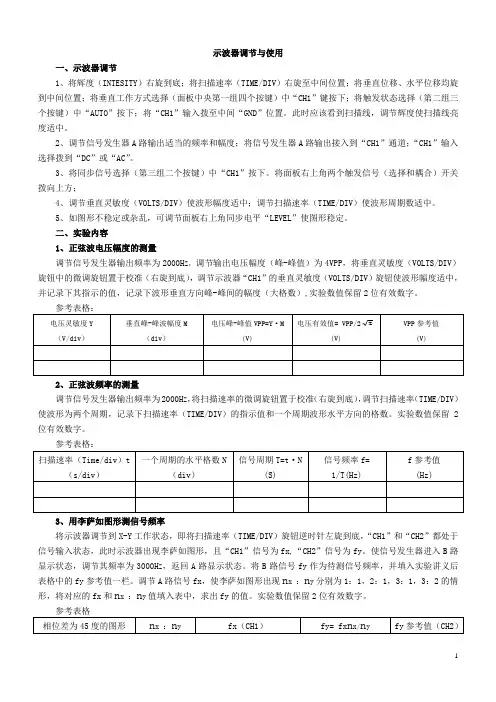

示波器调节与使用一、示波器调节1、将辉度（INTESITY）右旋到底；将扫描时间（TIME/DIV）右旋至中间位置；将垂直位移、水平位移均旋到中间位置；将垂直工作方式选择（面板中央第一组四个按键）中“CH1”键按下；将触发状态选择（第二组三个按键）中“AUTO”按下；将“CH1”输入拨至中间“GND”位置。

此时应该看到扫描线，调节辉度使扫描线亮度适中。

2、调节信号发生器A路输出适当的频率和幅度；将信号发生器A路输出接入到“CH1”通道；“CH1”输入选择拨到“DC”或“AC”。

3、将同步信号选择（第三组二个按键）中“CH1”按下。

将面板右上角两个触发信号（选择和耦合）开关拨向上方；4、调节电压灵敏度（VOLTS/DIV）使波形幅度适中；调节扫描时间（TIME/DIV）使波形周期数适中。

5、如图形不稳定或杂乱，可调节面板右上角同步电平“LEVEL”使图形稳定。

二、实验内容1、正弦波电压幅度的测量调节信号发生器输出频率为2000H Z，调节输出电压幅度（峰-峰值）为4VPP，将电压灵敏度（VOLTS/DIV）旋钮中的微调旋钮置于校准（右旋到底），调节示波器“CH1”的电压灵敏度（VOLTS/DIV）旋钮使波形幅度适中，并记录下其指示的值，记录下波形垂直方向峰-峰间的幅度（大格数）2、正弦波频率的测量调节信号发生器输出频率为2000H Z，将扫描时间的微调旋钮置于校准（右旋到底），调节扫描时间（TIME/DIV）使波形为两个周期，记录下扫描时间（TIME/DIV）的指示值和一个周期波形水平方向的格数。

3、用李萨如图形测信号频率将示波器调节到X-Y工作状态，即将扫描速率（TIME/DIV）旋钮逆时针左旋到底，“CH1”和“CH2”都处于信号输入状态，此时示波器出现李萨如图形，且“CH1”信号为fx,“CH2”信号为fy。

使信号发生器进入B路显示状态，调节其频率为3000H Z，返回A路显示状态。

将B路信号fy作为待测信号频率，并填入实验讲义后表格中的fy参考值一栏。

示波器的调节与使用史波（楚雄师范学院物理与电子科学系云南 675000）摘要：通过对示波器发展及应用的了解，我获得了许多以前所不知道的知识。

在最初接触示波器时，仅仅对李萨如图形测频率感兴趣，认为示波器可以得到许多波形。

如今我了解到和模拟示波器相比，数字示波器不仅体积小、重量轻，便于携带，属于液晶显示器，而且可以长期贮存波形，并可以对存储的波形进行放大等多种操作和分析；特别适合测量单次和低频信号，测量低频信号时没有模拟示波器的闪烁现象；更多的触发方式，除了模拟示波器不具备的预触发，还有逻辑触发、脉冲宽度触发等；可以通过 GPIB、RS232、USB 接口同计算机、打印机、绘图仪连接，可以打印、存档、分析文件；有强大的波形处理能力，能自动测量频率、上升时间、脉冲宽度等很多参数。

关键词：示波器波形闪烁现象参数中图分类号：0441 文献标识码：A 文章编号：Scope of adjustment and useShi Bo(Department Of Physics And Electronic Science ChuXiong Normal University 675000)Abstract：Through the oscilloscope development and application of the understanding, I received many previously don't know knowledge. In the initial contact oscilloscope, only to lissajous figures measuring frequency interested, think oscilloscope can get many waveform. Now I know and analog oscilloscope, compared to digital oscilloscope is not only small volume, light weight, easy to carry, belongs to the liquid crystal display, but also long-term storage waveform, and can store waveforms were put big and so on many kinds of operation and analysis; Especially suitable for measuring single and low frequency signal, measuring low frequency signal without analog oscilloscope flickering phenomenon; More trigger mode, in addition to analog oscilloscope don't have the preliminary trigger, and trigger logic album, pulse width trigger, etc.; Can through the GPIB, RS232, USB interface with meterKey words：The oscilloscope the waveform flicker phenomenon parameters引言示波器是一种图形显示设备，它描绘电信号的波形曲线。

示波器调节与使用一、示波器调节1、将辉度（INTESITY）右旋到底；将扫描速率（TIME/DIV）右旋至中间位置；将垂直位移、水平位移均旋到中间位置；将垂直工作方式选择（面板中央第一组四个按键）中“CH1”键按下；将触发状态选择（第二组三个按键）中“AUTO”按下；将“CH1”输入拨至中间“GND”位置。

此时应该看到扫描线，调节辉度使扫描线亮度适中。

2、调节信号发生器A路输出适当的频率和幅度；将信号发生器A路输出接入到“CH1”通道；“CH1”输入选择拨到“DC”或“AC”。

3、将同步信号选择（第三组二个按键）中“CH1”按下。

将面板右上角两个触发信号（选择和耦合）开关拨向上方；4、调节垂直灵敏度（VOLTS/DIV）使波形幅度适中；调节扫描速率（TIME/DIV）使波形周期数适中。

5、如图形不稳定或杂乱，可调节面板右上角同步电平“LEVEL”使图形稳定。

二、实验内容1、正弦波电压幅度的测量调节信号发生器输出频率为2000H Z，调节输出电压幅度（峰-峰值）为4VPP，将垂直灵敏度（VOLTS/DIV）旋钮中的微调旋钮置于校准（右旋到底），调节示波器“CH1”的垂直灵敏度（VOLTS/DIV）旋钮使波形幅度适中，并记录下其指示的值，记录下波形垂直方向峰-峰间的幅度（大格数）,实验数值保留2位有效数字。

2、正弦波频率的测量调节信号发生器输出频率为2000H Z，将扫描速率的微调旋钮置于校准（右旋到底），调节扫描速率（TIME/DIV）使波形为两个周期，记录下扫描速率（TIME/DIV）的指示值和一个周期波形水平方向的格数。

实验数值保留2位有效数字。

3、用李萨如图形测信号频率将示波器调节到X-Y工作状态，即将扫描速率（TIME/DIV）旋钮逆时针左旋到底，“CH1”和“CH2”都处于信号输入状态，此时示波器出现李萨如图形，且“CH1”信号为fx,“CH2”信号为fy。

使信号发生器进入B路显示状态，调节其频率为3000H Z，返回A路显示状态。

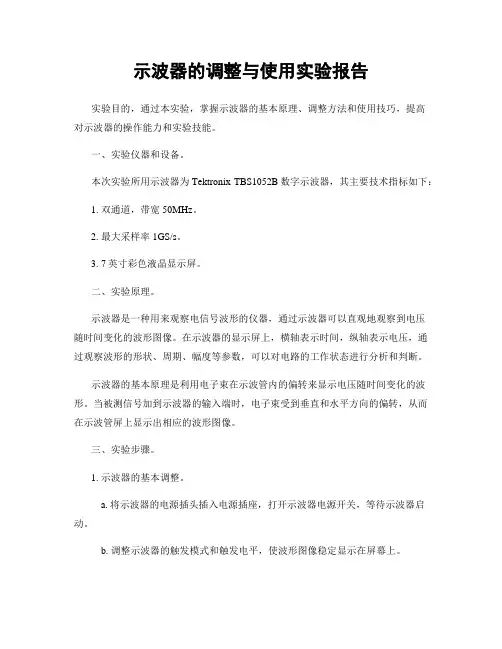

示波器的调整与使用实验报告实验目的，通过本实验，掌握示波器的基本原理、调整方法和使用技巧，提高对示波器的操作能力和实验技能。

一、实验仪器和设备。

本次实验所用示波器为Tektronix TBS1052B数字示波器，其主要技术指标如下：1. 双通道，带宽50MHz。

2. 最大采样率1GS/s。

3. 7英寸彩色液晶显示屏。

二、实验原理。

示波器是一种用来观察电信号波形的仪器，通过示波器可以直观地观察到电压随时间变化的波形图像。

在示波器的显示屏上，横轴表示时间，纵轴表示电压，通过观察波形的形状、周期、幅度等参数，可以对电路的工作状态进行分析和判断。

示波器的基本原理是利用电子束在示波管内的偏转来显示电压随时间变化的波形。

当被测信号加到示波器的输入端时，电子束受到垂直和水平方向的偏转，从而在示波管屏上显示出相应的波形图像。

三、实验步骤。

1. 示波器的基本调整。

a. 将示波器的电源插头插入电源插座，打开示波器电源开关，等待示波器启动。

b. 调整示波器的触发模式和触发电平，使波形图像稳定显示在屏幕上。

c. 调整示波器的时间基准和垂直灵敏度，使波形图像在屏幕上适当放大或缩小。

2. 示波器的使用方法。

a. 将被测信号接入示波器的输入端，并选择合适的通道和耦合方式。

b. 调整示波器的水平和垂直灵敏度，使波形图像在屏幕上适当放大或缩小。

c. 观察波形的形状、周期、幅度等参数，并记录下相应的数据。

3. 实验数据的处理。

a. 根据示波器上显示的波形图像，分析被测信号的特点和规律。

b. 计算波形的周期、频率、幅度等参数，并进行相应的数据处理。

四、实验结果与分析。

通过本次实验，我们成功地掌握了示波器的基本调整方法和使用技巧，并对被测信号的波形特点进行了分析和处理。

在实验中，我们发现示波器的触发模式和触发电平的设置对波形图像的稳定性有着重要影响，适当调整时间基准和垂直灵敏度可以使波形图像更加清晰和准确。

五、实验总结。

通过本次实验，我们对示波器的调整和使用有了更深入的了解，掌握了一定的操作技巧和实验经验。

实验报告院（系）名称班别姓名专业名称学号实验课程名称普通物理实验实验项目名称示波器的调整与使用实验时间20 年1 月日时至时实验地点实验指导老师签名一、实验目的：1．了解示波器的主要结构和显示波形的基本原理。

2．学会使用信号发生器。

3．学会正确使用示波器观察波形以及测量电压、周期和频率。

4．声速测量二、实验原理简述：示波器是利用电场改变电子运动轨迹来反映电压的瞬变过程，是显示二维图像的仪器。

二维图像在数学上要两个坐标Y和X来描述。

示波器上的二维图像要两个电场即Y电场(Y偏转)和X电场(X偏转)共同影响电子轨迹来形成。

对于一个电压信号V=F(t)的二维函数，需要两个坐标即V和t来描述。

数学上的绘图是简单的，示波器显示二维图形是把电压V=F(t)“加在”Y偏转上形成Y电场，影响电子Y向上的运动轨迹或位移。

这就反映出V值。

(如果V=F(t)是非常缓慢地变化，Y向上电子的运动轨迹如何)。

但是这没有描绘出V=F(t)的二维图形，t没有表达出来，如何表达t呢？时间是不能“加在”X偏转上的，只能把时间概念“转到”电压概念上才行。

若V=Kt线性关系成立，就把时间“转到”电压了，但随t的增加电压会很大，同时会超出显示屏幕，不可实现。

最后选择锯齿波来兼顾而实现。

当把V=Kt “加在”X偏转上形成X电场，与Y电场共同影响电子轨迹(正交迭加)来描述V=F(t)。

V=F(t)和V=Kt实际上是两个完全不相干电压信号，它们的时间t也是不相干的，为了建立联系，示波器为此设置了辅助功能触发同步系统。

总之，围绕二维图形的建立，示波器面板设置了垂直Y向调整功能，水平X向(扫描)调整功能，辅助功能触发同步系统三大区域。

按三大功能区域熟悉各按钮功能，就显得简单易懂易记1、驻波法测波长f=37kHz次数 1 2 3 4 5 6L i (mm) 51.945 56.648 61.328 66.088 70.818 75.581次数 6 7 8 9 10 11L i+6(mm) 80.190 85.210 89.550 94.442 99.059 103.910△L i+6-L i28.245 28.562 28.222 28.354 28.241 28.329=28.3255mm=349.3m/s误差：（349.3-350）/350=0.2%2、相位法测波长：v t=347.45m/s测量次数i 共振次数n L i（cm）L i+1（cm）L i+1- L i（cm）1 0 5.6892 6.1401 0.45092 1 6.6192 7.1041 0.48493 2 7.5736 8.0618 0.4882平均值0.4747f=36.9kHz λ=2×0.4747=0.9494cm=9.494mmv=λf=36.9×9.494=350.33m/s误差=（350-347.45）/350×100％=0.82％五、实验数据分析1、经过多次试验，所得实验数据误差比较小。

大物实验示波器的使用实验报告大物实验示波器的使用实验报告引言：示波器是一种用于显示电信号波形的仪器，广泛应用于电子工程、通信工程、生物医学工程等领域。

本次实验旨在掌握大物实验示波器的使用方法，通过观察和分析电信号波形，加深对电路原理的理解，并提高对实验数据的处理能力。

实验一：基本操作1.1 示波器的连接与调节首先，将示波器的输入端与待测电路的信号源相连，确保连接稳定可靠。

然后，调节示波器的触发电平，使波形在屏幕上稳定显示。

调节示波器的水平和垂直扫描速度，以便观察到完整的波形。

1.2 示波器的触发模式示波器提供多种触发模式，如自由运行触发、外部触发和单次触发等。

通过选择合适的触发模式，可以获得更清晰、稳定的波形。

在本实验中，我们选择了自由运行触发模式，以便连续观察波形的变化。

实验二：波形测量与分析2.1 波形的幅度测量示波器可以直接读取波形的幅度值。

在本实验中，我们通过示波器的幅度测量功能，测量了待测电路输出信号的峰峰值、峰值和平均值。

通过比较不同测量结果，我们可以了解信号的最大、最小和平均变化范围。

2.2 波形的频率测量示波器还可以测量波形的频率。

通过示波器的频率测量功能，我们可以准确地获取待测电路输出信号的频率信息。

在本实验中，我们测量了待测电路输出信号的频率，并与理论值进行对比，验证了电路的工作状态。

实验三：相位差测量与波形显示3.1 相位差测量示波器可以帮助我们测量信号之间的相位差。

在本实验中，我们通过示波器的相位差测量功能，测量了待测电路不同信号之间的相位差。

通过观察相位差的变化，我们可以了解信号在电路中的传递情况。

3.2 波形显示示波器不仅可以显示简单的波形，还可以显示复杂的信号波形。

在本实验中，我们通过示波器的波形显示功能，观察了待测电路在不同工作状态下的波形变化。

通过分析波形的特点，我们可以进一步了解电路的性能和工作原理。

实验四：信号发生器的使用4.1 信号发生器的连接与调节信号发生器是一种用于产生不同频率、幅度和波形的信号的设备。

示波器的调整与使用实验报告示波器的调整与使用实验报告引言：示波器是一种广泛应用于电子工程领域的测量仪器，它可以显示电压随时间变化的波形图像。

在电路调试、信号分析以及故障排除等方面都有着重要的作用。

本实验旨在通过对示波器的调整与使用，掌握示波器的基本原理和操作技巧。

一、示波器的调整1. 通道校准示波器的通道校准是确保示波器能够准确显示输入信号的关键步骤。

首先，将示波器的输入通道连接到标准信号源，如函数发生器。

然后，调整示波器的垂直灵敏度和偏移量，使得示波器显示的波形与标准信号源输出的波形一致。

通过这一步骤，可以保证示波器的垂直尺度和零点的准确性。

2. 水平校准水平校准是为了确保示波器的水平扫描速度和时间基准的准确性。

在进行水平校准前，需要先选择合适的时间基准，如1ms/div或10ms/div。

然后，将示波器的输入通道连接到一个稳定的方波信号源，并调整示波器的水平扫描速度，使得示波器显示的波形的周期与方波信号源的周期一致。

通过水平校准，可以保证示波器的时间测量的准确性。

二、示波器的使用1. 波形观察示波器的主要功能是观察电压随时间变化的波形。

在使用示波器观察波形时，首先需要连接待测电路的信号源到示波器的输入通道。

然后，调整示波器的垂直灵敏度和水平扫描速度，使得波形的幅值和周期适合显示在示波器的屏幕上。

最后，通过观察示波器的屏幕，可以直观地了解待测信号的特征和变化情况。

2. 信号测量示波器不仅可以观察波形，还可以对信号进行各种测量。

例如，示波器可以测量信号的幅值、频率、周期、占空比等。

在进行信号测量时，需要先选择合适的测量功能，并将示波器的测量参数进行设置。

然后，示波器会自动对信号进行测量，并在屏幕上显示出相应的测量结果。

通过信号测量，可以更加精确地了解待测信号的特性。

3. 故障排除示波器在故障排除中也起到了重要的作用。

当电子设备出现故障时，可以通过示波器观察各个信号的波形，从而判断出故障的原因和位置。

模拟示波器的调节与使用实验报告模拟示波器的调节与使用实验报告作者：写手在本次实验中，我们将探索模拟示波器的调节与使用。

模拟示波器是一种用于显示电压信号波形的仪器，它可以帮助工程师和电子技术人员进行电路故障排查和信号分析。

在这篇报告中，我将从简单到复杂的方式来介绍模拟示波器的基础操作，并分享我的观点和理解。

一、调节示波器的初始设置在开始使用模拟示波器之前，我们首先需要进行初始设置。

以下是一些基本设置步骤：1. 连接电路：将信号源正确地连接到示波器的输入端，确保电路正确地接地和供电。

2. 设置触发模式：触发模式用于确定示波器何时开始采样并显示波形。

在大多数情况下，我们选择边沿触发模式，并设置合适的触发电平和触发边沿。

3. 设置时间基准：时间基准决定了水平方向上波形的显示速率。

我们可以根据需要选择合适的时间范围和水平方向的移动。

4. 设置垂直幅度：垂直幅度决定了波形在垂直方向上的显示尺度。

我们需要根据信号的幅度范围来调节垂直放大系数，以保证波形能够完整显示在示波器屏幕上。

5. 调整触发电平和触发边沿：为了确保波形能够稳定地触发，我们需要根据信号的幅度和频率来调整触发电平和触发边沿。

通过逐步按照以上步骤进行调节，我们可以获得稳定和清晰的波形显示。

二、使用示波器进行信号分析一旦示波器的基本设置完成，我们就可以开始使用示波器进行信号分析了。

以下是一些常见的操作和技巧：1. 观察信号波形：将示波器的探头正确地连接到信号源上，观察信号的波形特征。

我们可以通过调节时间基准、垂直幅度和触发设置来获得更清晰和合适的显示。

2. 测量信号参数：示波器可以测量信号的各种参数，如幅值、频率、周期、占空比等。

我们可以使用示波器的测量功能来获得这些参数，并进行进一步的分析。

3. 触发外部事件：示波器可以通过外部触发源来触发波形的显示。

这对于观察特定的信号事件非常有用，比如捕捉特定的脉冲信号或触发特定的电路行为。

4. 使用存储功能：许多示波器具有存储功能，可以将捕获的波形保存到内部或外部存储器中，以便进一步的分析和比较。

示波器实验报告示波器实验报告4篇我们眼下的社会，报告的使用成为日常生活的常态，不同的报告内容同样也是不同的。

在写之前，可以先参考范文，下面是小编帮大家整理的示波器实验报告，仅供参考，欢迎大家阅读。

示波器实验报告1一、【实验名称】示波器的使用二、【实验目的】1.了解示波器的基本结构和工作原理，掌握示波器的调节和使用方法2.掌握用示波器观察电信号波形的方法3.学会使用双踪示波器观察李萨如图形和控制示波管工作的电路三、【实验原理】双踪示波器包括两部分，由示波管和控制示波管的控制电路构成1.示波管示波管是呈喇叭形的玻璃泡，抽成高真空，内部装有电子枪和两队相互垂直的偏转板，喇叭口的球面壁上涂有荧光物质，构成荧光屏，高速电子撞击在荧光屏上会使荧光物质发光，在荧光屏上就能看到一个亮点。

Y偏转板是水平放置的两块电极。

在Y偏转板上和X偏转板上分别加上电压，可以在荧光屏上得到相应的图形。

2.双踪示波器的原理双踪示波器控制电路主要包括：电子开关，垂直放大电路，水平放大电路，扫描发生器，同步电路，电源等；其中，电子开关使两个待测电压信号YCH1和YCH2周期性的轮流作用在Y偏转板，这样在荧光屏上忽而显示YCH1信号波形，忽而显示YCH2信号波形，由于荧光屏荧光物质的余晖及人眼视觉滞留效应，荧光屏上看到的是两个波形。

如果正弦波与锯齿波电压的周期稍不同，屏上呈现的是一移动的不稳定图形，这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的，为了获得一定数量的完整周期波形，示波器上设有“Time/div”调节旋钮，用来调节锯齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波性。

（看到稳定波形的条件：只有一个信号同步）当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示出完整周期的正弦波形，但由于环境或其他因素的影响，波形会移动，为此示波器内装有扫描同步电路，同步电路从垂直放大电路中取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”；反之则为“外同步”。

示波器调节及应用实验报告实验报告：示波器调节及应用1. 实验目的本实验的目的主要有两个方面：一方面是学习如何正确调节示波器的各项参数，另一方面是掌握示波器的基本应用。

2. 实验仪器(1) 示波器(2) 波形发生器(3) 示波器探头(4) 信号电缆(5) 电阻(6) 电容(7) 万用表3. 实验原理示波器是一种用于显示电压波形的仪器，它通过探头将待测电压转换为电流信号后输入示波器，再由示波器将电流信号转换为电压信号并在示波器屏幕上进行显示。

示波器的调节参数主要有：触发电平、触发模式、探头系数、时间基准、垂直灵敏度等。

其中，触发电平和触发模式用于控制示波器在垂直方向上显示的起始点；探头系数用于校正示波器的显示准确度；时间基准用于控制示波器的水平方向上的波形频率；垂直灵敏度用于控制示波器对输入电压的放大倍数。

4. 实验步骤(1) 首先连接好实验装置，将波形发生器的输出信号接入示波器的输入通道。

(2) 调节触发电平和触发模式，使示波器屏幕上的波形稳定并清晰可见。

(3) 调节探头系数，将示波器的显示与实际的输入信号匹配。

(4) 调节时间基准，改变显示的波形频率，观察示波器屏幕上波形的变化。

(5) 调节垂直灵敏度，改变示波器对输入信号的放大倍数，观察波形的变化。

5. 实验结果与分析通过以上步骤的调节，我们成功地将示波器调节到了合适的参数状态，并显示了波形发生器输出的正弦波信号。

观察到的波形与实际电压信号基本一致，表明示波器的调节参数基本正确。

在调节触发电平和触发模式时，我们发现只有当触发电平与输入信号的峰值相对应，同时触发模式选择合适时，示波器才能稳定显示波形。

调节探头系数时，我们注意到示波器的显示与实际输入信号的关系，选择适当的探头系数能够保证显示的准确性。

调节时间基准时，我们改变时间基准的大小，发现随着时间基准的增大或减小，波形频率也相应增大或减小，这与我们的预期一致。

调节垂直灵敏度时，我们发现示波器对输入信号的放大倍数与垂直灵敏度的选择有关，较大的垂直灵敏度可以获得更大的放大倍数。
