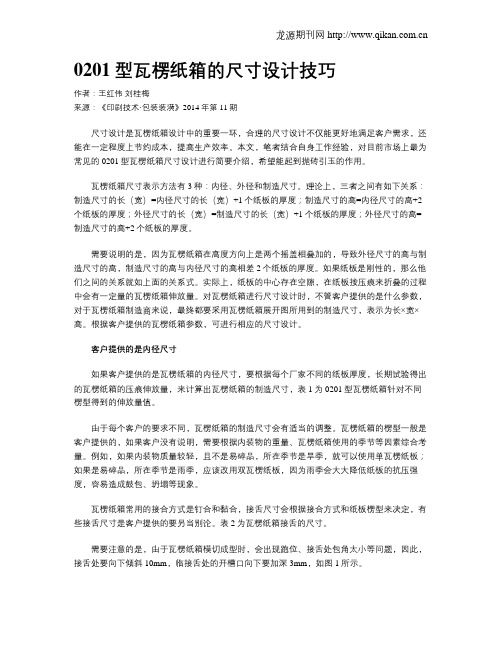

0201型瓦楞纸箱的尺寸设计技巧作者：王红伟刘桂梅来源：《印刷技术·包装装潢》2014年第11期尺寸设计是瓦楞纸箱设计中的重要一环，合理的尺寸设计不仅能更好地满足客户需求，还能在一定程度上节约成本，提高生产效率。

本文，笔者结合自身工作经验，对目前市场上最为常见的0201型瓦楞纸箱尺寸设计进行简要介绍，希望能起到抛砖引玉的作用。

瓦楞纸箱尺寸表示方法有3种：内径、外径和制造尺寸。

理论上，三者之间有如下关系：制造尺寸的长（宽）=内径尺寸的长（宽）+1个纸板的厚度；制造尺寸的高=内径尺寸的高+2个纸板的厚度；外径尺寸的长（宽）=制造尺寸的长（宽）+1个纸板的厚度；外径尺寸的高=制造尺寸的高+2个纸板的厚度。

需要说明的是，因为瓦楞纸箱在高度方向上是两个摇盖相叠加的，导致外径尺寸的高与制造尺寸的高，制造尺寸的高与内径尺寸的高相差2个纸板的厚度。

如果纸板是刚性的，那么他们之间的关系就如上面的关系式。

实际上，纸板的中心存在空隙，在纸板按压痕来折叠的过程中会有一定量的瓦楞纸箱伸放量。

对瓦楞纸箱进行尺寸设计时，不管客户提供的是什么参数，对于瓦楞纸箱制造商来说，最终都要采用瓦楞纸箱展开图所用到的制造尺寸，表示为长×宽×高。

根据客户提供的瓦楞纸箱参数，可进行相应的尺寸设计。

客户提供的是内径尺寸如果客户提供的是瓦楞纸箱的内径尺寸，要根据每个厂家不同的纸板厚度，长期试验得出的瓦楞纸箱的压痕伸放量，来计算出瓦楞纸箱的制造尺寸，表1为0201型瓦楞纸箱针对不同楞型得到的伸放量值。

由于每个客户的要求不同，瓦楞纸箱的制造尺寸会有适当的调整。

瓦楞纸箱的楞型一般是客户提供的，如果客户没有说明，需要根据内装物的重量、瓦楞纸箱使用的季节等因素综合考量。

例如，如果内装物质量较轻，且不是易碎品，所在季节是旱季，就可以使用单瓦楞纸板；如果是易碎品，所在季节是雨季，应该改用双瓦楞纸板，因为雨季会大大降低纸板的抗压强度，容易造成鼓包、坍塌等现象。

瓦楞纸箱的尺寸设计 12009年03月26日星期四 11:15瓦楞纸箱的最主要的用途莫过于包装物品，但是如果纸箱出现了尺寸偏差，那就等于犯了致命的错误。

很多业内人士都会觉得纸箱的尺寸管理控制是最基本的，也是最简单的，但是作为瓦楞纸箱的用户往往不会这样认为，尺寸问题直接决定纸箱的价值。

尺寸合适客户才会接受使用。

尺寸不合适，其他项目做得再好，也无济于事。

但是要想真正的管理好、控制好纸箱的尺寸却是非常系统的工作。

因此，把简单的事情一次作对，是最经济的、最科学的管理。

把好尺寸是“奠基石”瓦楞纸箱的尺寸有三种形式：外尺寸、制造尺寸、内尺寸。

这三种形式都是由纸箱的长度、宽度和高度共同来组成的。

因此，具体的表述上分为外长宽高、内长宽高、制造长宽高。

外尺寸即为从瓦楞纸箱外部量取的体积的大小，一般作为计算运费的依据和纸箱外部的标示。

内尺寸即为瓦楞纸箱支撑成型后从内部量取的面到面的距离，内尺寸的确定是根据内装物的体积大小确定的，一般情况下，内尺寸略大于内装物的体积。

制造尺寸即为根据纸箱内尺寸换算出的生产工艺尺寸，一般按照制造尺寸下单和调整压线进行生产操作。

外尺寸、内尺寸、制造尺寸三者之间的关系：（以0201型纸箱为例）外尺寸长（宽）=内尺寸长（宽）+瓦楞纸板厚度*瓦楞纸板的层数（2层）外尺寸高=内尺寸高+瓦楞纸板厚度*瓦楞纸板的层数（包括内外摇盖共4层）制造尺寸长（宽）=内尺寸长（宽）+瓦楞纸板厚度÷2*瓦楞纸板的层数制造尺寸高=内尺寸高+瓦楞纸板厚度÷2*瓦楞纸板的层数在国家标准中还有一项综合尺寸，纸箱的综合尺寸即为纸箱内尺寸长宽高之和。

在上述三种尺寸中，制造尺寸是相对较灵活的，是根据不同的瓦楞纸板的厚度、不同的压线成型设备以及不同的成型工艺而随时变化，因此掌握好制造尺寸是控制纸箱尺寸的第一步。

异型纸箱也是如此，不管有几层瓦楞纸板，内尺寸都要加上这些瓦楞纸板的总厚度，才是纸箱的外尺寸。

科学设计是“预防针”设计瓦楞纸箱的大小首先要进行内尺寸的设计。

版次：C分发号：质量管理体系文件瓦楞纸箱设计要求文件编号：DSQS/CG-002-07-2010编制/日期：审核/日期：会签/日期：批准/日期：发布日期：实施日期：例子：五种不同造型结构设计方案：说明：1、同样装24只产品，不同的造型结构带来不同的纸板展开面积，意味着不同的成本，般宽度窄的纸箱成本会低些。

2、设定排列方法时要特别注意装好后与集装箱的宽度及高度是否匹配，纸箱高度与集装箱高度还涉及堆高层数，决定了最下层纸箱承受以配置对应的材质。

二、内径尺寸/制造尺寸/外型尺寸与纸板厚度的关系：瓦楞纸板折角后尺寸变化剖示：页次第4页共3页批准审核编制实施日期0201型箱经折角后长宽尺寸变化剖示：0201型箱经折角后高度尺寸变化剖示：页次第5页共3页批准审核编制实施日期04型折叠箱的尺寸变化关系图析：说明：我司纸箱尺寸定义为“外径尺寸”，测量方案简单设定为两压线间距，（若是全叠盖纸箱的高度测量值不含上摇盖厚度）。

三、造型結构设计程序：(1)设计构想：①、容器内容物的盛装量和盛放的排列结构方式②、容器造型结构的基本形体和构成方式③、纸板材料选配，成型工艺手段，包装使用操作④、制造成本、运输费用、商品安全系数等(2)样品制作：批量定单及高要求的客户需打样箱试装。

(3)试装试验：部分产品不光要试装箱规是否合适，还需试验静压与摔箱等强度测试。

(4)图纸绘制：不同的造型结构都由不同的图线符号、结构部位代号及加工工艺代号表示。

页次第6页共3页批准审核编制实施日期图线符号：结构部位代号：加工工艺代号，符号：页次第7页共3页批准审核编制实施日期四、抗压强度与耐破强度的设计与計算：注：K在下面会作详细介绍。

五、安全系数的测算：印刷工艺\箱规比例\开孔\模切工艺对纸箱抗压强度的影响关系：1、印刷工艺：单色印刷\双色及三色印刷\四色套印\满版面实地--减6~8%，文字内容越多，印刷面积越大，减幅越大(减10-15%)，四色套印减20%，满版面实地减20%，满版实地加多色减30%。

瓦楞纸箱的箱型及其尺寸设计随着近年来各行业对瓦楞纸箱用量的增多，用户对其功能也提出了更高的要求。

在纸箱的结构设计方面，特别是在集装箱装箱运输、货架储存方面，合理的尺寸、造型和配材不仅能节约成本，提供最优的包装解决方案，而且能保证产品在长期的货运过程中得到最有效的保护。

在这样的情况下，瓦楞纸箱的结构及尺寸设计也显得日益重要。

一、瓦楞纸箱的箱型标准纸箱的尺寸设计先从确定产品性质及箱型开始。

先确定了箱型才能对各个部分的尺寸进行设计和计算。

（一）国际纸箱箱型标准国际瓦楞纸箱的箱型标准有两大类，一类是经国际瓦楞纸板协会批准，由欧洲瓦楞纸板制造工业联合会（FEFCO）和瑞士纸板协会（ASSCO）联合制订的国际纸箱箱型标准；另一类是日本、美国的国家标准。

国际纸箱箱型标准中把箱型的文字名称用简单的4位～8位数字代号表示，各种箱型在标准中有图例可查。

统一序号表示同一箱型种类中不同的箱型结构，改型是各制造商对标准箱型的修改。

不同厂家改型后缀码所代表的箱型不同，但同厂家应该是唯一专用的。

后缀码方便建立CAD/CAM库或专用箱图库。

如常用的02型纸箱，也称开槽型纸箱，使用一页纸板成型，连体的上、下摇盖可以封闭纸箱。

一般在纸箱厂通过钉合、胶黏剂或胶带纸粘合来接合接头，接合边长根据所采用的瓦楞纸板的厚度而定，一般在25 mm～45 mm之间。

02型也有插底结构，其特点是防止所装物品从底部漏出。

02型瓦楞纸箱在运输时呈平板状，使用时装入内装物封合摇盖，应用最广。

（二）国内纸箱箱型标准我国参考国际标准制订了国标GB/T6543-2008《运输包装用单瓦楞纸箱和双瓦楞纸箱》，规定了运输包装用单瓦楞纸箱和双瓦楞纸箱的基本箱型，。

本标准规定的箱型代号由四位数字组成，代号中前两位数字表示箱型种类，后两位数字表示同一类箱中不同的纸箱式样。

目前我国常用的瓦楞纸箱主要是标准中的02类，即美、日标准中的A型箱。

02类中有0201箱型（平口纸箱）、0202箱型（搭口纸箱）、0203箱型（大盖纸箱）。
