聚氨酯制品参考配方系列—冷固化高回弹聚氨酯泡沫

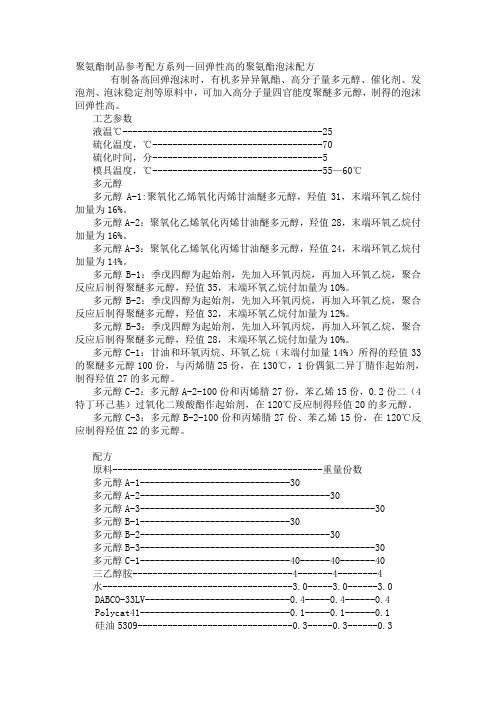

聚氨酯制品参考配方系列—回弹性高的聚氨酯泡沫配方有制备高回弹泡沫时，有机多异异氰酯、高分子量多元醇、催化剂、发泡剂、泡沫稳定剂等原料中，可加入高分子量四官能度聚醚多元醇，制得的泡沫回弹性高。

工艺参数液温℃----------------------------------------25硫化温度，℃----------------------------------70硫化时间，分----------------------------------5模具温度，℃----------------------------------55—60℃多元醇多元醇A-1:聚氧化乙烯氧化丙烯甘油醚多元醇，羟值31，末端环氧乙烷付加量为16%。

多元醇A-2：聚氧化乙烯氧化丙烯甘油醚多元醇，羟值28，末端环氧乙烷付加量为16%。

多元醇A-3：聚氧化乙烯氧化丙烯甘油醚多元醇，羟值24，末端环氧乙烷付加量为14%。

多元醇B-1：季戊四醇为起始剂，先加入环氧丙烷，再加入环氧乙烷，聚合反应后制得聚醚多元醇，羟值35，末端环氧乙烷付加量为10%。

多元醇B-2：季戊四醇为起始剂，先加入环氧丙烷，再加入环氧乙烷，聚合反应后制得聚醚多元醇，羟值32，末端环氧乙烷付加量为12%。

多元醇B-3：季戊四醇为起始剂，先加入环氧丙烷，再加入环氧乙烷，聚合反应后制得聚醚多元醇，羟值28，末端环氧乙烷付加量为10%。

多元醇C-1：甘油和环氧丙烷、环氧乙烷（末端付加量14%）所得的羟值33的聚醚多元醇100份，与丙烯腈25份，在130℃，1份偶氮二异丁腈作起始剂，制得羟值27的多元醇。

多元醇C-2：多元醇A-2-100份和丙烯腈27份，苯乙烯15份，0.2份二（4特丁环己基）过氧化二羧酸酯作起始剂，在120℃反应制得羟值20的多元醇。

多元醇C-3：多元醇B-2-100份和丙烯腈27份、苯乙烯15份，在120℃反应制得羟值22的多元醇。

配方原料------------------------------------------重量份数多元醇A-1------------------------------30多元醇A-2--------------------------------------30多元醇A-3-----------------------------------------------30多元醇B-1------------------------------30多元醇B-2--------------------------------------30多元醇B-3-----------------------------------------------30多元醇C-1------------------------------40------40-------40三乙醇胺--------------------------------4-------4--------4水--------------------------------------3.0-----3.0------3.0DABCO-33LV-----------------------------0.4-----0.4------0.4Polycat41------------------------------0.1-----0.1------0.1硅油5309-------------------------------0.3-----0.3------0.3硅油SRX-274C---------------------------0.4-----0.4------0.4TDI80/29和聚MDI混合物-----------------46.2----45.9-----45.5 （重量比为8/2）异氰酸酯指数----------------------------105-----105------105性能整体密度，kg/m-³-------------------------48.8----48.7-----49.0 芯密度，-kg/m-³--------------------------42.8----42.7-----42.9 拉伸强度，kg/cm²-------------------------1.33----1.39-----1.41 伸长率，%--------------------------------90------96-------110 撕裂强度，kg/cm--------------------------0.62----0.63-----0.64 25%ILD（4英寸），kg/314cm²----------------22.2----21.2-----17.0 压缩永久变形，%--------------------------3.2-----3.2-------3.8 湿热变定，%------------------------------12.0----12.8------13.3 回弹率，%--------------------------------75------76--------75以上内容仅供参考，来源/华南聚氨酯原料商城。

软质聚氨酯泡沫块料配方﹙1﹚密度为8kg/m³软泡配方原料--------------------------------------------重量份数聚醚TMN3050-------------------------------------100 羟值54.5~57.5，官能度3，天津石化三厂产品水------------------------------------------------------7 硅油DABCO--DC5188---------------------------2.8 辛酸亚锡--------------------------------------------0.7 胺催化剂DABCO-CS-94------------------------0.17 二氯甲烷--------------------------------------------30 TDI指数--------------------------------------------117 密度，㎏／m³--------------------------------------8（2）密度为12kg/m³软泡配方原料--------------------------------------------重量份数3010聚醚-----------------------------------------100 水---------------------------------------------------6.0硅油DABCO--DC5188------------------------1.5辛酸亚锡------------------------------------------0.3胺催化剂------------------------------------------0.14 二氯甲烷------------------------------------------15 TDI指数------------------------------------------120 密度，㎏／m³-----------------------------------12（3）密度为16kg/m³软泡配方原料--------------------------------------------重量份数聚醚V oranol-3010------------------------------100水--------------------------------------------------3.6 CFC-11--------------------------------------------22硅油BF2370-------------------------------------1.2三乙烯二胺（33%溶液）---------------------0.45 辛酸亚锡------------------------------------------0.26 TDI80/20------------------------------------------48.3 TDI指数------------------------------------------105性能密度（㎏／m³）--------------------------------16.3 压陷硬度（ILD）,N25%------------------------------------------------32 65%------------------------------------------------86拉伸强度，KPa---------------------------------86.9 撕裂强度，N/㎝--------------------------------3.97 伸长率，%---------------------------------------339 回弹率，%---------------------------------------38﹙4﹚密度为18kg/m³软泡配方原料--------------------------------------------重量份数聚醚三元醇，分子量3000--------------------100 水---------------------------------------------------5.0 CFC-11---------------------------------------------10 DABCO-33LV-------------------------------------0.15 辛酸亚锡-------------------------------------------0.25 硅油DABCO-DC5188---------------------------1.0 TDI指数--------------------------------------------110 密度，㎏／m³-------------------------------------18﹙5﹚密度为20kg/m³软泡配方原料--------------------------------------------重量份数聚醚三元醇，分子量3000---------------------100 水----------------------------------------------------3.8 二氯甲烷-------------------------------------------2.6 泡沫稳定剂DABCO-DC-5188-----------------1.0 辛酸亚锡--------------------------------------------0.23 DABCO-33LV--------------------------------------0.20 TDI指数--------------------------------------------113 密度，㎏／m³-------------------------------------20﹙6﹚密度为21kg/m³软泡配方原料--------------------------------------------重量份数3010聚醚------------------------------------------100 水----------------------------------------------------4.5 硅油DABCO-DC5188--------------------------1.0 辛酸亚锡-------------------------------------------0.23 催化剂DABCO-CS-94--------------------------0.27 TDI指数-------------------------------------------110 密度，㎏／m³------------------------------------21﹙7﹚密度为23kg/m³软泡配方原料--------------------------------------------重量份数5613聚醚------------------------------------------100 水----------------------------------------------------3.6 二氯甲烷-------------------------------------------3.5 硅油L-560-----------------------------------------1.14 三乙烯二胺（33%溶液）-----------------------0.06 双（二甲胺基乙基）醚（A-1）---------------0.02 DABCO-T-10---------------------------------------0.35 TDI---------------------------------------------------47.7 TDI指数--------------------------------------------109性能密度，㎏／m³----------------------------------------23.0压缩硬度，65%N-------------------------------------280 25%N----------------------------------------------------142拉伸强度，KPa---------------------------------------126撕裂强度，N/M---------------------------------------491伸长率，%--------------------------------------------200回弹率，%--------------------------------------------49压缩永久变形，50%，%--------------------------2.5﹙8﹚密度为26kg/m³软泡配方原料--------------------------------------------重量份数聚醚V oranol-3010----------------------------------100水------------------------------------------------------3.6硅油BF2370-----------------------------------------1.0三乙烯二胺(33%溶液）---------------------------0.3辛酸亚锡---------------------------------------------0.15 TDI80/20---------------------------------------------47.1 TDI指数---------------------------------------------107性能密度，㎏／m³---------------------------------------26压缩硬度，65%N----------------------------------222 25%N-------------------------------------------------67拉伸强度，KPa------------------------------------125撕裂强度，N/M------------------------------------3.75伸长率，%------------------------------------------236回弹率，%-------------------------------------------41﹙9﹚密度为28kg/m³软泡配方原料-----------------------------------------------重量份数聚醚V oranol-3010------------------------------100-----100 水--------------------------------------------------3.0------2.2 CFC-11------------------------------------------------------10 硅油BF2370------------------------------------1.0------1.2 三乙烯二胺（33%溶液）--------------------0.3------0.3 辛酸亚锡----------------------------------------0.12-----0.17 TDI80/20----------------------------------------40.9-----32.8 TDI指数-----------------------------------------107------107性能密度，㎏／m³---------------------------------28.6-----28.2 压缩硬度，65%N-----------------------------193------120 25%N--------------------------------------------80-------45拉伸强度，KPa---------------------------------------111.2----55.3撕裂强度，N/M---------------------------------------3.59-----1.54伸长率，%-------------------------------------------222------188回弹率，%-------------------------------------------43-------45﹙10﹚密度为30kg/m³软泡配方原料--------------------------------------------重量份数通用聚醚三元醇-------------------------------------100水-------------------------------------------------------3.18硅油----------------------------------------------------0.9辛酸亚锡----------------------------------------------0.2533%三乙烯二胺-------------------------------------0.121，4-丁二醇-----------------------------------------0.25硅灰石粉--------------------------------------------15.0TDI---------------------------------------------------43指数-------------------------------------------------1.08泡沫密度（㎏／m³）----------------------------30﹙11﹚密度为35kg/m³软泡配方原料--------------------------------------------重量份数聚醚V oranol-3010-------------------------------100水---------------------------------------------------2.2CFC-11--------------------------------------------4硅油BF2370-------------------------------------0.9三乙烯二胺（33%溶液）---------------------0.28辛酸亚锡------------------------------------------0.15TDI80/20------------------------------------------32TDI指数------------------------------------------105性能密度，㎏／m³------------------------------------35压缩硬度，65%N--------------------------------17925%N-----------------------------------------------78拉伸强度，KPa----------------------------------89撕裂强度，N/M---------------------------------2.57伸长率，%---------------------------------------236回弹率，%--------------------------------------48以上内容仅供参考，来源/华南聚氨酯原料商城。

一种高回弹聚氨酯软泡配方以下是一种高回弹聚氨酯软泡配方：材料：1.聚氨酯预聚体（TDI、MDI等）-60%2. 聚醚多元醇（Polyol）- 40 %3.化学发泡剂-1-2%4.催化剂-0.1-0.5%5.稳定剂-0.5-1%步骤：1. 准备聚醚多元醇（Polyol）：-将适量的聚醚多元醇加入聚氨酯发泡机的反应器中。

-调整反应器的温度至适宜的反应温度（通常在30-60摄氏度之间）。

-添加适量的稳定剂，并搅拌混合均匀。

2.准备聚氨酯预聚体：-将适量的聚氨酯预聚体（TDI、MDI等）加入聚醚多元醇中。

-继续搅拌混合，确保预聚体和多元醇均匀混合。

3.添加化学发泡剂：-将适量的化学发泡剂加入反应器中，并搅拌均匀。

-发泡剂将在反应过程中释放出气体，形成泡沫结构。

4.添加催化剂：-将适量的催化剂加入反应器中。

-催化剂可以加速聚合反应，促进泡沫形成。

-搅拌反应器，确保催化剂均匀分布。

5.反应和固化：-将反应器封闭，并控制温度和压力，以促进聚合反应和固化。

-反应时间根据材料的特性和要求，通常为数分钟到数小时。

-一般会使用压力来控制密度和回弹性，通常在0.1-1兆帕（MPa）之间。

6.制备和整形：-将固化的聚氨酯软泡从反应器中取出，并切割成所需的形状和尺寸。

-装配和安装所需的材料，如家具、汽车座椅等。

注意事项：-在操作过程中，必须注意个人防护措施，如佩戴手套和防护眼镜。

-根据实际需要和要求，可以根据上述配方进行适当调整。

这种高回弹聚氨酯软泡配方可用于各种应用，如座椅、垫子、枕头等。

配方的具体比例和材料类型可能会根据应用的要求而有所不同。

因此，在实际生产中，需要根据具体需求进行配方的调整和优化。

一种高回弹聚氨酯软泡配方以下是一种高回弹聚氨酯软泡配方，详情如下：原材料：1.聚醚多元醇：用作聚氨酯软泡的主要基材，可选择聚醚氧化物或聚醚醇。

2.异氰酸酯（TDI或MDI）：用作活性聚氨酯预聚体的异氰酸酯。

3.含水聚醇：用于瞬间产生二氧化碳和硬化反应，形成气泡并使软泡膨胀。

4.填充材料：可选择轻质粉末如滑石粉、珍珠岩粉末等，用于改善软泡的物理性能。

5.催化剂：用于加速聚氨酯硬化反应的发生。

6.稳定剂：用于防止氧化和增强软泡的耐久性。

7.发泡剂：用于产生气泡和软泡的膨胀。

配方如下：1.主聚醚多元醇：根据需要选择合适的主聚醚多元醇，并根据软泡的硬度要求确定用量。

一般来说，主聚醚多元醇的含量在整个配方中约为20-40%。

2.异氰酸酯（TDI或MDI）：根据需要选择合适的异氰酸酯，并根据软泡的硬度要求确定用量。

异氰酸酯的含量在整个配方中约为20-40%。

3.含水聚醇：根据需要选择合适的含水聚醇，并根据软泡的回弹性要求确定用量。

含水聚醇的含量在整个配方中约为10-20%。

4.填充材料：根据需要选择合适的填充材料，并根据软泡的物理性能要求确定用量。

填充材料的含量在整个配方中约为10-20%。

5.催化剂：根据软泡的硬化速度要求选择合适的催化剂，并根据软泡的物理性能要求确定用量。

催化剂的含量在整个配方中约为0.5-2%。

6.稳定剂：根据软泡的耐久性要求选择合适的稳定剂，并根据软泡的物理性能要求确定用量。

稳定剂的含量在整个配方中约为0.1-0.5%。

7.发泡剂：根据软泡的膨胀要求选择合适的发泡剂，并根据软泡的物理性能要求确定用量。

发泡剂的含量在整个配方中约为1-5%。

以上配方根据软泡的硬度、回弹性、物理性能和耐久性要求而定，可以根据实际情况进行适当调整。

使用时，请遵循相关安全操作规程，确保自身安全及产品质量。

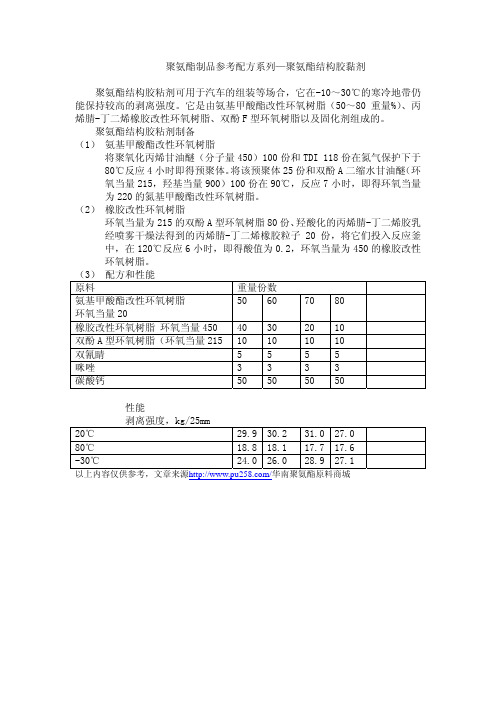

聚氨酯制品参考配方系列—聚氨酯结构胶黏剂
聚氨酯结构胶粘剂可用于汽车的组装等场合，它在-10～30℃的寒冷地带仍能保持较高的剥离强度。

它是由氨基甲酸酯改性环氧树脂（50～80重量%）、丙烯腈-丁二烯橡胶改性环氧树脂、双酚F型环氧树脂以及固化剂组成的。

聚氨酯结构胶粘剂制备
（1） 氨基甲酸酯改性环氧树脂
将聚氧化丙烯甘油醚（分子量450）100份和TDI 118份在氮气保护下于80℃反应4小时即得预聚体。

将该预聚体25份和双酚A二缩水甘油醚（环氧当量215，羟基当量900）100份在90℃，反应7小时，即得环氧当量为220的氮基甲酸酯改性环氧树脂。

（2） 橡胶改性环氧树脂
环氧当量为215的双酚A型环氧树脂80份、羟酸化的丙烯腈-丁二烯胶乳经喷雾干燥法得到的丙烯腈-丁二烯橡胶粒子20份，将它们投入反应釜中，在120℃反应6小时，即得酸值为0.2，环氧当量为450的橡胶改性环氧树脂。

（3） 配方和性能
原料 重量份数
50 60 70 80
氨基甲酸酯改性环氧树脂
环氧当量20
橡胶改性环氧树脂 环氧当量450 40 30 20 10
双酚A型环氧树脂（环氧当量215 10 10 10 10
双氰睛 5 5 5 5
咪唑 3 3 3 3
碳酸钙 50 50 50 50
性能
剥离强度，kg/25mm
20℃ 29.930.2 31.027.0
80℃ 18.818.1 17.717.6
-30℃ 24.026.0 28.927.1
以上内容仅供参考，文章来源/华南聚氨酯原料商城。

聚氨酯泡沫塑料的配方设计1,建筑用PU夹芯发泡板材配方组成（质量分）聚醚9506 30 AC 发泡剂0.5聚酯P3152 60 添加型/ 反应型复合17泡沫稳定剂 2.5 HCFC-141b 25-27复配催化剂 3.2 PAPI(44V20) 230加工条件：1, 环境温度：24- 25'C2, 搅拌速度：2900r/min3, 搅拌时间：9-10s4, 模具温度：40- 45C5, 熟化温度：90- 100C相关性能：泡沫密度0.038g/cm3 ;压缩强度235MPq拉伸强度255MPq热导率0.019W/M .K; 粘接强度312MPa。

2, 冰箱用聚氨酯硬质泡沫塑料配方组成（质量份）聚醚HBL-06 90-96 聚酯HBL-16 4-10 二甲基环己胺2-4 六氢化三奈1-2 相关性能：泡沫密度3, 开孔型微孔泡沫芯材配方配方组成（质量份）聚醚多元醇100 泡沫稳定剂0.5-1.0开孔机0.5-1.04, 环戊烷发泡的组合聚醚配方组成（质量份）聚醚多元醇100 匀泡剂 2催化剂 1.2-2.0 PAPI5, 组合聚醚WF101配方配方组成（质量份）硬泡聚醚NH-4201 100泡沫稳定剂1.5-3 乳化剂1-2 催化剂1-2 泡沫稳定剂1.5-2.5 水 1.5-2.5HFC-245fa 30-40PAPI 1500.0346g/cm3 ,热导率20.2mW/m.K复合催化剂3-6发泡剂7-10水1.8-2.4 环戊烷12-14 1.05-1.10交联剂2-4 水1-3异戊烷6-166，复合面料泡沫垫 配方组成（质量份）聚醚三元醇（ MN=6000） 100山梨醇聚醚多元醇 胺催化剂 NIAX-1 胺催化剂 NIAX-4 7，软质 PU 泡沫塑料配方组成（质量份） 1# 2# 3# 4# 5# 6#聚醚多元醇 100 100 100 100 100 100 异氰酸酯 37.5 51.1 51.1 53.5 51.1 64.6水2.7 4.04.04.24.05.0F11硅油表面活性剂 0.8 0.90.9 1.11.1 1.3胺催化剂 0.1 0.12 0.1 0.12 0.15 0.15 锡催化剂0.20.240.24 0.210.25 0.25相对密度 0.034 0.028 0.026 0.024 0.020 0.020 拉伸强度 0.11 0.100.10 0.09 0.08 0.05伸长率 130 120 140 145 16075 压缩变形3.5 5.05.54.86.95.8 8,聚醚型块状PU 软质泡沫塑料配方组成（质量份） 聚醚三元醇100泡沫稳定剂0.1TDI80/2045-47水 3-4有机锡 0.3-0.5F-110-15叔胺0.2-0.3相关性能： 相对密度 0.02-0.025 ；拉伸强度 0.09-0.1MPa ；撕裂强度 0.3-0.4KN/m ；伸长率 200%-500%;50$%压缩强度 0.006MPa ；落球回弹率 35-40%9, PU 硬质泡沫塑料（配方组成）质量份浇注配方 喷涂配方 浇注配方喷涂配方2 型阻燃醚 100 100 F11 80 -403聚醚70 18TCEP(发泡剂 ） 806泡沫稳剂 5 5水 - 6有机锡0.80.1 PAPI 290197三乙烯二胺 / 乙二醇 8--10,聚氨酯泡沫塑料配方组成（质量份）聚醚 100 ； 硅油 1-4 ； PAPI 140-180 ； 三乙醇胺 0.7-1.5 ；蒸馏水 0.4-1.5 。

一种高回弹聚氨酯软泡配方
当今市场上有许多种聚氨酯软泡配方，形式各异，从低伸长到高回弹，从廉价到昂贵，广泛应用于家具、软包、鞋垫、乘坐装置、汽车座椅垫、各种体育设施上。

本文中，我们
将介绍一种高回弹聚氨酯软泡配方。

在制作高回弹聚氨酯软泡配方时，首先要确定所需要用的原料和比例，搭配起来主要
有固体聚氨酯、增塑剂、催化剂等原料，比例为20%固体聚氨酯、4%催化剂、76%增塑剂。

然后我们需要准备一个搅拌机，将上述原料放入搅拌机中混合攪拌，调节搅拌机的搅
拌速度，使混合物完全搅拌均匀，达到最好的配制状态，在搅拌过程中可以添加各种聚氨
酯凝胶，来加强硬度以及促进泡沫的发泡效果。

接着，准备一个压延机，将面粉轻轻地撒在压延机上，配制好的混合物放入压延机中，将两者结合压延，使其表面光滑，增加贴合面粉效果，也可以进行材料修边。

最后，准备木丸子和滚压机，将面粉修边后放入木丸子中，用滚压机将其压型，彻底
滚压，使其表面均一细腻，可以让聚氨酯软泡更加抗压性更强，回弹更好，由此我们就可
以制作出一款高回弹的聚氨酯软泡了！
通过以上步骤，我们就可以制作出一种高回弹聚氨酯软泡配方，该产品具有舒适性好、可快速回弹、防滑防滚性能良好等优点，广泛应用于家具、软包、鞋垫、乘坐装置、汽车
座椅垫、各种体育设施上。

另外，它还可以在应用过程中，提供出软质的触感、高耐压度
和回弹力，可以缓和人体的负荷，使您享受更舒适的座椅体验。

聚氨酯发泡胶生产配方
聚氨酯发泡胶是一种高性能的材料，具有优良的绝缘、密封和冷却等特性。

以下是一种聚氨酯发泡胶的生产配方：
原材料配方：
聚醚多元醇450g
异氰酸酯300g
水60g
四氢呋喃80g
催化剂40g
助剂15g
制备过程：
1.将聚醚多元醇、异氰酸酯、水、四氢呋喃等原材料按照上述配方分别称量，并进行混合搅拌。

2.将催化剂、助剂和聚合催化剂依次加入到混合物中，并充分搅拌均匀。

3.将混合物倒入发泡机内，并在加热、混合和发泡的过程中控制好温度和压力，待发泡形成后冷却、固化。

4.取出发泡块，并进行切割、修整和包装等后续工序，最终得到聚氨酯发泡胶成品。

注意事项：
1.在制备过程中，应保持清洁卫生，避免杂质污染。

2.控制好发泡机的温度、压力和发泡速度等参数，以保证聚氨酯发泡胶的质量稳定。

3.在使用过程中，应注意保持通风良好，避免聚氨酯发泡胶释放出的异味对人体造成伤害。

聚氨酯床垫配方及性能①为非芳香族的胺类催化剂。

②为改性的甲苯二异氰酸酯。

③60%的MDI与40% 的TDI (65/35)的混合物。

半硬泡自结皮PU泡沫配方配方组成（质量份）1# 2# 3# 4#聚醚多元醇100 100 100 100乙二醇7 -- 7 --1，4丁二醇-- 8 -- 8三亚乙基二胺 1.5 1.5 1.5 1.5F11 17 17 17 17液化MDI(1040指数）30-40(105) 30-40(105)液化MDI（1050指数）30-40(105) 30-40(105) 低密度低硬度高回弹PU泡沫塑料配方组成（质量份）1# 2# 聚醚100 100 水 2.4 2.4 二乙醇胺 1 2二（2-二甲胺基乙基）醚0.06 0.06 硅泡沫稳定剂0.06 0.06 T9 0.10 0.15 F11 5 5 TDI8020 30-50(103) 30-50(103)高回弹海绵配方供参考高活性聚醚多元醇....................100份TDl........................................43.4份DEOA....................................1.5份水.........................................3.5份L5333...................................1.0份A230.....................................0.23份D22.......................................0.04份慢回弹枕头配方1030=40330=503628=10水=3A33=0.8DMEA=0.52乙=1.5A1=0.153002=0.8141B=25TDI/MDI=2：1聚氨酯高回弹MDI组合料配方A33--0.3DMEA--0.62乙--0.53乙--0.3141B--1.5H20--0.155596-5005=3比1中硬度高回弹PU配方配方组成（质量份）1# 2#聚醚100 100水 2.4 2.8二乙醇胺 1.2 1二（2-二甲胺基乙基）醚0.08 0.08硅泡沫稳定剂0.4 0.4T9 0.15 0.15TDI8020 30-40（110）30-40（110）密度为8kg/m3 的软泡配方配方原料重量份数聚醚三元醇，羟值56 100水 6.6三乙烯二胺(33 %溶液) 0.18TEGOSTAB B8110硅油 3.8(非水介性的聚硅烷一聚氧烷共聚物高活性泡沫稳定剂，高施米特公司产品)幸酸亚锡0.4二氯甲烷34TDI 80/20 103密度，kg/m3 8低密度自结皮配方(座椅用)330N：55POP：45EG: 6A33：0.3DMEA: 0.45TEOA: 0.85A-1: 0.2B8681:0.5H20: 0.3141B: 12NE-113:48~50聚氨酯床垫的配方聚氨酯床垫配方及性能生产方式聚醚型“冷熟化”模塑软泡聚醚型“冷熟化”模塑软泡用途作各种坐垫作全泡沫家具配方/份聚醚（分子量为3000）100 聚醚(分子量为4800) 100 水3 水2.5三亚乙基二胺0.3 稳定剂1三乙胺0.4 三乙醉胺1交联剂①0.6 三乙胺0.4稳定剂1 三亚乙基二胺0.2异氰酸酯②46.4 异氰酸酯③39性能密度/(kg/cm3) 43 密度/(kg/cm3) 40拉伸强度/MPa 0.06 拉伸强度/MPa 0.06伸长率/% 135 伸长率/% 90压缩负荷（40%）/Pa 2352 压缩负荷（40%)/Pa 2156压缩变形（90%)/% 4.1 压缩变形（90%)/% 3回弹率/% 62 回弹率/% 70①为非芳香族的胺类催化剂。

一种耐高温高回弹聚氨酯泡沫组合物及其制
备方法与流程
聚氨酯泡沫作为一种常用的绝热材料，广泛应用于建筑、汽车、飞机等领域。

然而在一些高温环境下，传统的聚氨酯泡沫材料往
往会出现失效现象，不能满足实际需求。

因此，研发一种耐高温
高回弹聚氨酯泡沫组合物具有重要意义。

1. 材料选择与优化
为了解决传统聚氨酯泡沫材料在高温下分解的问题，需要选择
一种高温稳定性好的原料。

经过对比测试，选择了磷酸铵作为发
泡剂，它不仅具有良好的发泡性能，而且能够在高温环境下保持
稳定，并起到抑制泡沫分解的作用。

同时，为了解决回弹问题，采用了聚乙二醇（PEG）作为加入剂，以提高泡沫的柔韧性和伸展性，从而实现高回弹性和强韧性。

2. 制备方法与流程
（1）配制发泡液：按照一定的配比将聚氨酯原料、磷酸铵以
及PEG加入反应釜中，混合至均匀。

（2）加热反应：将反应釜加热至一定温度，使发泡液发生化
学反应，形成聚氨酯泡沫。

（3）冷却固化：将发泡后的聚氨酯泡沫通过机械方式切割成所需尺寸，然后在室温下进行冷却固化处理。

3. 性能测试与实际应用
将研制得到的聚氨酯泡沫组合物进行性能测试，结果显示其耐高温性良好，可以在500℃下保持结构稳定，且具有高回弹性和较强的强度。

实际应用中，该组合物可以用于航空航天、高速列车等领域，能够有效提高设备的绝热性能和使用寿命。

总之，研制一种耐高温高回弹聚氨酯泡沫组合物不仅解决了传统泡沫材料易出现失效现象的问题，同时也拓展了其在高温环境下的应用范围，具有重要的应用前景和经济效益。
