好好学习社区IQC检验规范产品名称集成电路IC文件编号共 1 页第 1 页序号检验项目检验内容要求检验频次检验器具检验方法不良等级示意简图（备注）A B C1 供货商是否为合格供应商一次/每批目测B2 包装包装良好，附出厂合格证明一次/每批目测B3 规格、数量产品规格、名称、数量与实物一致一次/每批目测(与标样对比) B4 标识标识清晰、完整、正确一次/每批目测(与标样对比) C5 标识附着力标识附着力良好10只酒精(分析醇)、棉球用酒精棉球拭擦三次，字迹应保持清晰B6 外观检查无破损、变形、污迹，引脚无氧化10只目测(与标样对比) B7 封装尺寸详见产品规格或图样10只游标卡尺测量相关尺寸，判断与标准尺寸是否相符A8 功能符合产品性能标准10只专用检测工装详见相应集成电路检测工装操作说明A备注1、封样产品应该在供货商送的第一批合格产品中抽取，原则上以后规格、标识、外观等方面的检验以封样的产品为标准。
2、抽样标准：一般以10只/每批检验水平：一般检验水平Ⅱ级。
3、致命缺陷（A）：极重要质量特性不符合规定，导致产品性能完全丧失；AQL——0.065。
严重缺陷（B）：重要质量特性不符合规定，导致产品性能部分失效；AQL——0.65。
一般缺陷（C）：一般质量不符合规定，轻微影响或者不影响产品的正常性能；AQL ——1.5。
4、反应计划：若发现1个或1个以上A类缺陷或B类缺陷以及2个以上C类缺陷则该批产品则判为不合格品，并对不合格品并进行隔离、标识。
同时具备两种以上不合格的进行不合格评审；单项不合格的外检站应将统计结果上交质管部，质管部反馈给供应商。
5、质检单上应记录以上所有A类、B类检验项目的检验结果。
编制/日期校对/日期审核/日期。
进货物资检验管理制度2、管理要求2.1凡供应部门采购的A类关键物资,应由经分承包方能力评审后的定点单位供货,不得更改,否则,检验员可拒检,如需更改,应重新进行分承包方能力的评定,2.2进厂物资的检验,必须根据技术标准、图纸要求、订货合同、产品标准及国家标准等进行质量检验。
(1)凡进厂的关键A类物资、专检员必须根据工厂标准和国家标准的有关规定进行检测,如本厂无检测手段,必须定期取样委托有资格的检测单位检测,并出具检测报告,作为验收的依据。
(2)对B类重要物资,必须有质保书及相关质量文件报质量部验证。
(3)对C类一般物资,必须具备生产厂家的合格证,报质量部验证。
2.3经验收合格后,专检人员必须签发检验合格单通知入库,并将供货单位质保单及理化检测报告一并存档备案。
2.4经验收不合格的物资不得入库,更不能用于生产,质检科应及时填写不合格通知单通知供应部门作退货处理。
2.5原辅材料的代用、因用均由生产部、技术部、全质办及技术副总签署意见,方可使用,如不能代用或回用,则不准在生产中使用,需办理退货或索赔手续。
2.6专检人员需监督仓库管理人员做好不合格物资的隔离与处理工作,其工作结果要有记录。
2.7负责进厂物资检验的专检人员有权阻止库存失效、变质、锈蚀或过期而未复验的物资用于生产。
进货物资检验管理制度（2）是指企业或组织在采购物资进货时，进行检验并管理的一套规章制度。
该制度旨在确保所采购的物资符合质量和规格要求，保障企业或组织的生产和运营安全。
该制度一般包括以下内容：1. 进货物资检验的目的和范围：明确进货物资检验的目标是为了保证物资质量，提供合格的物资供应，防止次品和不合格物资进入生产环节，并规定检验的范围，包括物资的类别、规格、数量等。
2. 检验依据和方法：规定检验依据，包括国家标准、行业标准、企业内部标准等，并明确检验方法和流程，包括取样方式、检验设备和仪器等。
3. 检验责任和权限：明确检验的责任和权限，包括采购部门、质量部门和仓库管理人员等各个环节的责任和权限，确保每个环节的检验工作得到有效的开展。

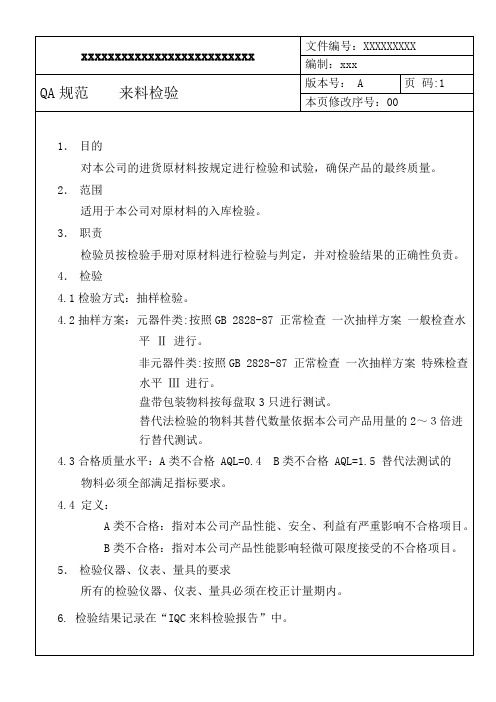

QA规范 来料检验 版本号： A 页 码:1 本页修改序号：001．目的对本公司的进货原材料按规定进行检验和试验，确保产品的最终质量。
2．范围适用于本公司对原材料的入库检验。
3．职责检验员按检验手册对原材料进行检验与判定，并对检验结果的正确性负责。
4．检验4.1检验方式：抽样检验。
4.2抽样方案：元器件类:按照GB 2828-87 正常检查 一次抽样方案 一般检查水平 Ⅱ 进行。
非元器件类:按照GB 2828-87 正常检查 一次抽样方案 特殊检查 水平 Ⅲ 进行。
盘带包装物料按每盘取3只进行测试。
替代法检验的物料其替代数量依据本公司产品用量的2～３倍进 行替代测试。
4.3合格质量水平：A类不合格 AQL=0.4 B类不合格 AQL=1.5 替代法测试的物料必须全部满足指标要求。
4.4 定义：A类不合格：指对本公司产品性能、安全、利益有严重影响不合格项目。
B类不合格：指对本公司产品性能影响轻微可限度接受的不合格项目。
5．检验仪器、仪表、量具的要求所有的检验仪器、仪表、量具必须在校正计量期内。
6. 检验结果记录在“IQC来料检验报告”中。
QA规范 来料检验版本号： A 页 码:2本页修改序号：00目 录材料名称 材料类型 页 数 电阻器 元器件类 4电容器（无极性） 元器件类 5电容器（有极性） 元器件类 6电感器 元器件类 7集成电路 元器件类 8线路板 元器件类 9、10 二极管 元器件类 11、12 三极管 元器件类 13、14 塑料件 非元器件类 15 按键、开关 非元器件类 16 天线座、插针、插座 非元器件类 17 线材 非元器件类 18 电池正、负极、天线弹簧 非元器件类 19 螺钉、铜螺柱、8字扣、万向转 非元器件类 20 三端稳压器（78L05） 元器件类 21 包装材料 非元器件类 22 液晶屏 元器件类 23 扎带 非元器件类 24 说明书、圆贴等印刷品 非元器件类 25 海绵胶条、贴片、镜面 非元器件类 26 热缩套管 非元器件类 27 跳线 非元器件类 28 蜂鸣片 元器件类 29 蜂鸣器 元器件类 30 晶体、陶振、滤波器 元器件类 31 继电器 元器件类 32 警号 元器件类 33 自恢复保险丝 元器件类 34 马达 元器件类 35 天线 非元器件类辅料 非元器件类 36QA规范 来料检验 版本号： A 页 码:3 本页修改序号：00名称：电阻器检 验 项 目 检 验 方 法检 验 内 容 判定等级1.型号规格 目检 检查型号规格是否符合规定要求 A2.包装、数量 目检检查包装是否符合要求 A清点数量是否符合 B3.外形尺寸、色环、封装、标志 目检测量外形尺寸，检查表面有无破损十分微小的破裂，但不会破坏密封B破裂处暴露出零件内部 A 检查色环、标志是否正确,引脚无氧化痕迹 A4.电阻值、偏差 仪器测量 用LCR数字电桥测量电阻值 A 测试用仪器、仪表、工具：1. LCR 数字电桥 (TH2817)2. 游标卡尺QA规范 来料检验 版本号： A 页 码:4 本页修改序号：00名称：电容器 (无极性)检 验 项 目 检 验 方 法 检 验 内 容 判定等级1．型号规格 目检 检查型号规格是否符合规定要求 A2.包装、数量 目检检查包装是否符合要求 A清点数量是否符合 A3.外形尺寸、 封装、标志 目检测量外形尺寸，检查表面有无破损十分微小的破裂，但不会破坏密封B破裂处暴露出零件内部A 检查标志是否正确，引脚无氧化痕迹 A4.电容量、损耗 仪器测量 用LCR数字电桥测量 A 测试用仪器、仪表、工具：1. LCR 数字电桥 (TH2817)2. 游标卡尺QA规范 来料检验 版本号： A 页 码:5 本页修改序号：00名称：电容器 (有极性)检 验 项 目 检 验 方 法检 验 内 容 判定等级1．型号规格 目检 检查型号规格是否符合规定要求 A2．包装、数量 目检检查包装是否符合要求 A清点数量是否符合 A3．外形尺寸、 封装、标志 目检测量外形尺寸，检查表面有无破损十分微小的破裂，但不会破坏密封B破裂处暴露出零件内部A 检查标志是否正确，引脚无氧化痕迹 A4．电容量 仪器测量 用LCR数字电桥测量 A 5．漏电流 仪器测量 用仪表测量漏电流值 A 测试用仪器、仪表、工具：1.LCR 数字电桥 (TH2817)2.万用表3.稳压电源QA规范 来料检验 版本号： A 页 码:6 本页修改序号：00名称：电感器检 验 项 目 检 验 方 法 检 验 内 容 判定等级1．型号规格 目检 型号规格是否符合规定要求 A2．包装、数量 目检检查包装是否符合要求 A清点数量是否符合 A3．外形尺寸、 封装、标志 目检测量外形尺寸，检查表面有无破损十分微小的破裂，但不会破坏密封B破裂处暴露出零件内部A 检查标志是否正确，引脚无氧化痕迹 A4．电感量、偏差 仪器测量替代测试电感量用LCR数字电桥测量用替代法测试叠层电感（31#N、33#N、34#N、35#N、36#N、38#N）用测试好的车台RF板与遥控器RF板上相同型号的电感元件进行替换测试，接收和发射指标保持相同或超出原指标则判定为合格A测试用仪器、仪表、工具：1.LCR 数字电桥 (TH2817)2.车台RF板/遥控器RF板注：功率电感必须测量电阻值(小于0.48Ω)QA规范 来料检验 版本号： A 页 码:7 本页修改序号：00名称：集成电路检 验 项 目 检 验 方 法 检 验 内 容 判定等级1.型号规格 目检 检查型号规格是否符合规定要求 A2.包装、数量 目检检查包装是否为防静电密封包装 A清点数量是否符合 A3．封装、标志 目检 检查封装是否符合要求,表面有无破损、引脚是否平整且无氧化现象A 检查标志是否正确、清晰 A3.功能测试替代法测试 将需测试的IC与车台板（振动传感器）上相同型号的IC替换,再进行功能测试,功能正常的则判合格A测试用仪器、仪表、工具：1. 1. 放大镜 (5倍)2.模拟板3.车台控制板工装、振动传感器注意事项:1.检验时需戴手套,不能直接用手接触集成电路.2.要有防静电措施.注：车台CPU与遥控器CPU不作第3项功能测试QA规范 来料检验 版本号： A 页 码:8 本页修改序号：00名称：线路板检 验 项 目 检 验 方 法检 验 内 容 判定等级1.型号规格 目检 检查型号规格是否符合规定要求 A2.材质 目检 检查材质是否为符合规定要求 A3.包装、数量 目检检查包装是否为密封包装 B清点数量是否符合 A 4.外形尺寸 目检 测量外形尺寸是否符合要求 A5.表面丝印质量 目检 检查表面丝印内容是否正确,有无漏印、印斜、字迹模糊不清等现象B6.线路板质 目检线路板有无弯曲、变形现象线路板有轻微的弯曲和变形，但不影响安装质量B线路板有严重的弯曲和变形，影响安装质量A检查各线路之间是否有桥接现象，焊盘孔、安装孔是否有被堵现象A导体线路是否有损坏表面损坏未露出基层金属，对焊接没有影响，断裂未超过横切面的20%B表面损坏露出基层金属，断裂超过横切面的20%A表面是否有起泡、上升或浮起现象有局部起泡、上升或浮起,在非焊盘或导体区域B在焊盘或导体处有起泡、上升或浮起现象,影响焊接质量AQA规范 来料检验 版本号： A 页 码:9 本页修改序号：00名称：线路板检 验 项 目 检 验 方 法检 验 内 容 判定等级6.线路板质量 目检 焊盘和贯穿孔的对准度贯穿孔与焊盘的对准度明显已脱离中心，但与焊盘边的距离在0.05mm以上B贯穿孔与焊盘的对准度很明显地已脱离中心A是否有因斑点、小水泡或膨胀而造成叠板内部纤维分离A 是否有脏、油和外来物影响安装质量 A 有轻微的脏污 B测试用仪器、仪表、工具：1. 游标卡尺2. 放大镜QA规范 来料检验 版本号： A 页 码:10 本页修改序号：00名称：二极管检 验 项 目 检 验 方 法 检 验 内 容 判定等级1．型号规格 目检 型号规格是否符合规定要求 A 2．包装、数量 目检检查包装是否符合要求 A清点数量是否符合 A3．外形尺寸、 封装、标志 目检测量外形尺寸，检查表面有无破损 B检查标志是否正确、清晰，引脚无氧化现象A4．极性 仪表测量 用数字三用表测量极性是否正确 A5．电气参数 仪表测量 用三极管图示仪测试二极管的UF、IFM、UR值A测试用仪器、仪表、工具：1.晶体管图示仪 (QT2）2.万用表QA规范 来料检验 版本号： A 页 码:11 本页修改序号：00名称：二极管（高频）检 验 项 目 检 验 方 法 检 验 内 容 判定等级1．型号规格 目检 型号规格是否符合规定要求 A 2．包装、数量 目检检查包装是否符合要求 A清点数量是否符合 A3．外形尺寸、 封装、标志 目检测量外形尺寸，检查表面有无破损 B检查标志是否正确、清晰，引脚无氧化现象A4．极性 仪表测量 用数字三用表测量极性是否正确 A5．性能测试 替代法测试 用经指标测试合格的车台射频板或遥控器射频板、遥控器控制板，将需测试的三极管替换原板上相同规格之元件，然后测试指标进行对比，若代换后之指标参数与原参数相同或超过原参数则判定为合格。
进货检验验证规范1.目的对采购的关键元器件和材料、辅助回路元件及其他零星材料及标准件的检验或验证进行控制，确保入厂的关键元器件和材料、辅助回路元件及其他零星材料及标准件与采购控制要求一致，并确保其质量特性持续满足最终产品认证要求。
2.范围适用于工厂采购的关键元器件和材料、辅助回路元件及其他零星材料及标准件，外协件的检验验证。
3.术语3.1检验：对实体的一个或多个特性进行的诸如测量检查，试验或度量并将结果与规定要求进行比较，已确定每项特性合格情况所进行的活动。
3.2验证：通过对检查和提供的客观证据，表明规定的要求已经满足的认可。
4.进货货物分类：分为关键元器件和材料、辅助回路元件及其他零星材料及标准件。
4.1关键元器件和材料关键元器件和材料为：壳体（冷轧板、型材）、低压断路器、低压开关、隔离器、隔离开关与熔断器组合电器、低压接触器、热过载继电器、交流半导体电动机控制器和起动器、自动转换开关电器、母排、绝缘导线、抽出式的一次接插件及绝缘支撑件等主回路用元器件和材料。
无功功率补偿装置增加：电容器、电抗器、电力电子开关、无功功率补偿控制器。
4.2辅助回路元件及其他零星材料及标准件互感器、仪表、指示灯、按（旋）扭、转换开关、接线端子、端子排、继电器（电流、电压、中间、时间等）、涂料、螺栓等。
5.职责5.1供销部负责物资采购，不合格品的处置。
5.2生产技术部质检员负责关键元器件和材料的检验或验证。
5.3供销部保管员负责辅助回路元件及其他零星材料及标准件的检验或验证。
6.检验/验证方法6.1关键元件和材料由质检员依据采购单、《合格供方名录》全额检验/验证生产厂、产品名称、规格型号、数量是否与采购单一致。
相关参数的测量测试按进货数量10%抽检，如抽检时有一项不合格，则加倍抽检，即进货数量２0%抽检，再有不合格项时，应全额检验。
6.2辅助回路元件及其他零星材料及标准件，由保管员依据采购单、合格供方名录全额检验/验证生产厂、产品名称、规格型号、数量是否符合要求，外观检查及质量按5%抽检。
