YUY-773电梯限速器安全钳联动机构实训考核装置

电梯限速器的安全钳联动试验分析限速器作为电梯八大安全部件之一，对于保障电梯的安全运行至关重要。

它随时监测控制着轿厢的速度，当出现超速度情况时，即电梯额定速度的115%时，能及时发出信号，继而产生机械动作切断供电电路，使曳引机制动。

如果电梯仍然无法制动则安装在轿厢底部的安全钳动作将轿厢强制制停。

限速器是指令发出者，而安全钳是执行者。

两者的共同作用才出现了安全电梯之说。

在电梯定期检验中，限速器是检验人员需重点检查的电梯安全部件，现场检验人员应仔细核查限速器的相关制造资料，认真观察限速器的现场相关安全试验，在检验过程中及时发现并消除存在的问题与安全隐患，从而保障电梯设备的安全运行。

在当前建筑技术发展的背景下，建筑楼层的高度不断提升，电梯的保有量也不断增加，这对电梯的安全性提出更严格的标准和要求。

电梯限速器-安全钳装置的研究，对最大程度地保障电梯安全具有重大意义。

为此，本文以电梯限速器-安全钳联动试验的失效问题作为研究基础，深入分析失效问题出现的原因，并提出相关解决对策以实现检验工作质量的提升。

关键词：电梯限速器；安全钳；联动试验；失效前言根据近年来电梯安全事故的调查数据显示，电梯限速器-安全钳联动试验成功率并不是百分之百的，当前仍旧存在诸多的因素导致两者的联动失效。

因此下文展开对电梯限速器和安全钳的联动失效的原因分析具有现实意义。

1电梯限速器-安全钳联动工作原理1.1电梯限速器工作原理电梯限速器主要是由限速器绳轮、花盘、离心锤转轴等零部件组成，一般情况下，根据工作动力不同，分为摆锤式和离心式两类。

摆锤式限速器主要是由限速轮转动后，凸轮带动摆锤进行摆动发挥限速作用。

摆锤式限速器在工作时，限速器轮转速以及摆锤摆动的振幅两者之间呈现正比，当摆锤振幅足够大的时候，将触发限速器的电气保护开关，从而断开安全回路。

此时，转速持续性增加，限速器的转轮将会被摆锤的棘爪卡住，带动限速器钳块压紧限速器钢丝绳，而后钢丝绳会带动安全钳，将失速的电梯轿厢制停。

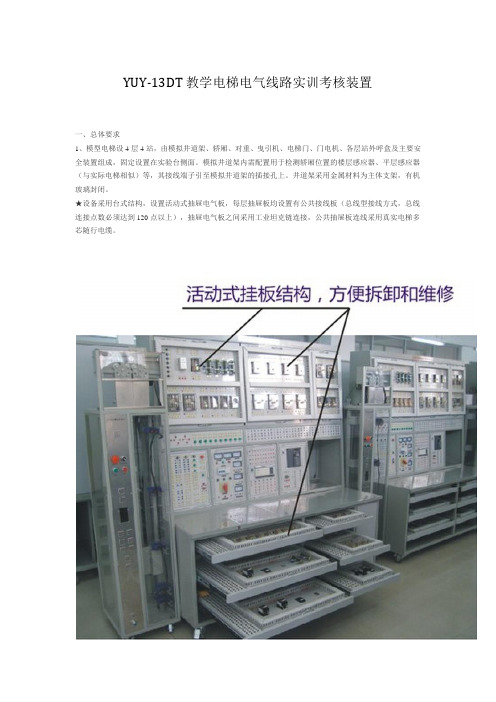

YUY-13DT 教学电梯电气线路实训考核装置一、总体要求1、模型电梯设4层4站，由模拟井道架、轿厢、对重、曳引机、电梯门、门电机、各层站外呼盒及主要安全装置组成，固定设置在实验台侧面。

模拟井道架内需配置用于检测轿厢位置的楼层感应器、平层感应器（与实际电梯相似）等，其接线端子引至模拟井道架的插接孔上。

井道架采用金属材料为主体支架，有机玻璃封闭。

★设备采用台式结构，设置活动式抽屉电气板，每层抽屉板均设置有公共接线板（总线型接线方式，总线连接点数必须达到120点以上），抽屉电气板之间采用工业坦克链连接，公共抽屉板连线采用真实电梯多芯随行电缆。

2、模型电梯拖动系统模型电梯拖动系统固定在实验台上，由三相交流电动机、减速器、熔断器、热继电器、相序与断相保护继电器及用于正反转控制的交流接触器组成，电动机额定电压为380V。

3、电梯门控制系统电梯门控制系统由开关门控制电路及门速度调整电路组成，门电机固定在模拟井道架上，采用直流24V供电。

以继电器方式进行控制，采用独立挂板方式布置，可实现门的手动或自动控制。

二、要求概述1、电梯实训控制实训室，用于完成电梯实训室和各实训设备的供配电线路的安装。

2、每套实训设备系统中，包括继电器控制方式的以下设备：（1）包含井道信息检测在内的四层站电梯模型，用于模拟电梯轿厢和门的机械运动。

（2）模型电梯拖动系统，用于在电梯模型中进行轿厢的驱动，拖动系统应能模拟单速电梯的驱动运行，与变频器配合后可模拟双速电梯的驱动运行。

（3）继电器控制方式的电梯开关门控制系统，可采用手动控制与自动控制两种方式对电梯门进行驱动，用于学生对电梯门开关控制系统进行线路连接、故障分析与检修等实操训练。

（4）继电器控制方式的交流单速与交流双速电梯控制系统，用于学生对多种形式电梯的继电器控制系统进行线路连接、故障分析与检修等实操训练。

（5）变频器控制方式的交流单速与交流双速电梯控制系统、电梯开关门控制系统，用于学生对多种形式电梯控制系统进行线路连接、程序编制、故障分析与检修等实操训练。

YUY-771电梯井道设施安装与调试实训考核装置
一、产品图片
育仰YUY-771型电梯井道设施安装与调试实训考核装置外观图
二、产品概述
本装置是根据当前真实电梯井道系统的安调和维保需求而开发的一种电梯井道放样与安装实训考核的平台。

适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。

本装置采用真实的电梯层门地坎、轿厢导轨、轿厢架、轿厢、轿厢门地坎、轿厢缓冲器、对重导轨、对重架、护栏、对重块、对重缓冲器等器件，学生借助电梯井道系统设计图在模拟井道顶部放样线并对井道设备按顺序进行安装与测量，使其符合规范要求，并通过轿厢架和对重架的上下运动模拟其在井道导轨上的运行并辅助检验导轨实际安装质量。

三、产品特点
1.采用了钢结构电梯井道平台设计，整体外观简洁明了；
2.遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；
3.采用真实机构器件，使学生学到的与实际应用的一致；
4.模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作；
5.采用了手动葫芦拖动轿厢架和对重架在导轨上的运动，使演示与调试更加方便。

四、技术参数
1.轿厢体钣金材料：Q235碳素钢板（表面喷塑）或不锈钢板（可选）；
2.整机重量：≤1000KG；
3.井道尺寸：2000mm×2000mm×3000mm（长×宽×高）；
4.轿厢尺寸：1530mm×1420mm×1140mm（长×宽×高）；
5.外形尺寸：2240mm×2240mm×3000mm（长×宽×高）。

YUY-DT24电梯电气安装调试实训考核装置一、产品概述电梯电气安装与调试实训考核装置（以下简称装置）是根据当前真实电梯电气的安装调试和维护保养的需求而开发的一种电梯电气实训考核装置平台。

适用于各职业院校、技工类学校的楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。

该装置采用 NICE1000 电梯一体控制器系统，曳引机组、井道、电气安全保护等装置均采用模拟器件的形式，学生借助电梯电气图对这两个部分进行安全型插线连接，通过模拟运行检验连接的正确性与排除出现的故障，使学生能够在本装置上初步掌握电梯电气原理与调试的技能，为真实电梯电气的安装调试、维护保养打下基础。

该装置主要包括电源箱、控制柜、接线面板 1、接线面板 2、模拟信号板五个部分，如图 1 所示。

主要通过接线面板 1 和接线面板 2 的连接完成实训考核。

二、产品特点1、采用了“L”形支架结构能够减少占地面积，同时多台并排布置时能够形成实训室工位式布局；2、采用了真实的电梯总电源箱和微机控制柜，使学生学到的与实际应用的一致；；3、采用了模拟器件嵌入电梯井道结构图形的形式，使调试运行过程更加简单直观；4、采用了高绝缘的安全型插座与带绝缘护套的高强度安全型插线，可区分强、弱电流的不同规格的插座与插线，确保操作人员的安全。

三、主要技术参数1、电源输入：三相五线 AC380V 50Hz；2、安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；3、整机功耗：≤0.75KW；4、整机重量：≤150KG；5、外形尺寸：2000mm×1150mm×2100mm（长×宽×高）。

1.电梯电气照明回路的连接与调试；2.电梯电气主控回路的连接与调试；3.电梯电气安全回路的连接与调试；4.电梯曳引机组的连接与调试；5.基本参数设置实训；6.电机自动调谐实训；7.矢量控制参数设置实训；8.运行参数设置实训；9.楼层参数设置实训；10.功能输出参数设置实训；11.门功能参数设置实训；12.井道自学习实训；13.电梯一体化控制器故障码的查询与检修。

职业技能竞赛电梯安装维修工（4级）操作技能鉴定操作试题评分表参赛证号________ 开始时间 _____ 结束时间 _____ 总得分 _________试题名称/代码安全钳与限速器的联动试验/TZ-008鉴定时限30分钟序号项目配分(25)评分要求评分细则得分1 着装规范（劳防用品）；2配备劳防用品：安全鞋、工作服、安全帽安全鞋 1分，工作服 1分，安全帽 1分少一件扣1分，最多扣2分2 常用工具 2 常用工具齐全常用工具齐全的2分3 首层和轿内设检修围栏2在首层和轿内设置检修围栏完成操作得 2分4 机房内检修慢车,把轿厢停在中间楼层1把轿厢停在中间楼层把轿厢停在中间楼层得1分5 人为动作限速器钳块，短接限速器和安全钳的电气安全开关3 按下停止开关，人为动作限速器钳块，恢复停止开关，短接限速器和安全钳的电气安全开关按下停止开关得1分人为动作限速器得1分短接安全开关得1分6 以检修速度下行直到钢丝绳在曳引轮上打滑2以检修速度下行直到钢丝绳在曳引轮上打滑完成操作得2分7 检修上行，使安全钳楔块脱落。

恢复限速器机械机构及安全电气开关，去除短接线4检修上行，使安全钳楔块脱落。

按下控制柜停止开关，恢复限速器机械机构及安全电气开关，去除短接线按下停止开关得1分恢复限速器机械机构及安全电气开关得2分去除短接线得1分8 电梯检修向下运行，检验安全钳块是否已经复位3恢复停止开关，电梯检修向下运行，检验安全钳块是否已经复位恢复停止开关得1分检修下行检验安全钳是否恢复得2分9 检查、修复导轨的磨损4 按进出轿顶操作规范进出轿顶，检查、修复导轨的磨损按进出轿顶操作规范进出轿顶 2分检查、修复导轨的磨损得 2分10 撤除检修围栏，恢复电梯正常运行2 撤除检修围栏，恢复电梯正常运行撤除检修围栏得1分恢复电梯正常运行1分合计配分25 合计得分考生（签字）：考评员（签字）：日期：。

电梯限速器-安全钳联动实验问题探讨作者：王玮来源：《名城绘》2020年第04期摘要：近年来，电梯的使用日益频繁，其安全性则成为人们的关注焦点，而限速器-安全钳装置作为重要的安全部件，显得越发重要。

本文着重介绍限速器-安全钳装置的组成及其原理，分析运行过程中常见的故障，并提出了相应的解决措施。

关键词：限速器-安全钳;故障分析;解决措施近年来，电梯在生产生活中的使用日益頻繁，为了保证电梯安全运行，有必要对限速器-安全钳装置的原理以及常见故障进行基本的研究探讨，从而确保乘客的乘梯安全。

1限速器—安全钳装置组成及其原理一般来说，电梯限速-器安全钳系统由三部分组成：限速器装置，安全钳提拉装置以及张紧装置，其中，限速器位于机房，用于检测电梯的运行速度是否超速;安全钳则位于轿厢的底部，与导轨相契合;张紧轮则位于地坑处，给限速器的绳子提供张力，保障上述两种装置有效运行。

当电梯下落时，限速器运行速度大于预设的速度时，限速器首先会触动电气安全开关，接着触发相应的机械动作，动作安全钳的联杆机构，使安全钳牢牢地契合在导轨上，从而制停轿厢。

1.1 电梯的限速器限速器按照不同的工作原理，主要分为两种：离心式限速器、摆锤式限速器，其中离心式限速器比较常见。

本文着重介绍离心式限速器：一般对于离心式限速器来说，主要由甩块，连杆，棘爪，压缩弹簧，楔块，钢丝绳，电气安全开关等组成。

一般电梯保持静止时，压缩弹簧处于拉伸状态，棘爪处于开口状态，随着电梯运行速度的加快，超过设定的速度时，甩块在离心力的作用下，动作联杆，先触发电气开关，然后棘爪卡入制动轮，利用压杆带动压块压紧限速器钢丝绳，动作安全钳的联杆机构。

1.2 安全钳装置安全钳装置主要包括：安全钳提拉联动装置，安全钳以及电气安全开关。

提拉联动机构一般安装在轿底或者轿顶，安全钳则位于轿底，电气安全开关则设立在便于恢复的轿顶。

当电梯超速时，限速器动作后，限速器钢丝绳被固定住，电梯往下运行时，二者发生相对的运动，提拉机构联杆，动作电气安全开关，同时，安全钳楔块则会被夹紧在导轨上，随着电梯进一步的下滑，安全钳的钳座则会向两边挤开，夹紧力会越来越大，从而到达最大值，形成稳定的制动力，逐步制动电梯。

亚龙YL-778型自动扶梯维修与保养实训考核装置随机文件2014-7-1编制2014-8-1实施目次1注意事项..............................................................................................................................- 1 -1.1 安全及注意事项......................................................................................................- 1 -1.2 使用环境..................................................................................................................- 1 -1.3 符合性和规定..........................................................................................................- 1 - 2概述及型号定义..................................................................................................................- 2 -3控制系统简介......................................................................................................................- 2 -3.1 概述..........................................................................................................................- 2 -3.2 主要功能..................................................................................................................- 2 -3.3 辅助功能..................................................................................................................- 2 -3.4 安全回路..................................................................................................................- 3 -3.5 监控..........................................................................................................................- 3 -3.6 安全保护装置..........................................................................................................- 3 -3.7 智能自启动扶梯的优点..........................................................................................- 4 -3.8 扶梯安全功能控制器..............................................................................................- 5 - 4操作说明..............................................................................................................................- 5 -4.1 扶梯运行方式..........................................................................................................- 5 -4.2 运行过程简析..........................................................................................................- 6 -4.3 智能自启动扶梯运行时间自学习方法..................................................................- 6 -4.4 运行指示器..............................................................................................................- 7 -4.5 制动方式..................................................................................................................- 7 - 5标准/自启动V15.0电气调试说明.....................................................................................- 7 -5.1 可编程控制器（PLC）、安全功能控制器I/O口定义..........................................- 7 -5.2 扶梯超速、非操纵防逆转保护安全功能检测....................................................- 10 -5.3 扶梯梯级缺失保护安全功能检测........................................................................- 11 -5.4 扶手带欠速检测....................................................................................................- 12 -5.5 现场检测扶梯超速、非操纵防逆转、梯级缺失、扶手欠速保护功能的方法.- 12 -5.6 故障显示板............................................................................................................- 13 -5.7 出厂、运输及现场施工........................................................................................- 13 -5.8 扶梯状态运行........................................................................................................- 13 -5.9 其他说明................................................................................................................- 13 - 6电气维护说明....................................................................................................................- 13 -6.1 扶梯日常维护........................................................................................................- 13 -6.2 简易维修方法........................................................................................................- 14 - 7控制系统元件表................................................................................................................- 15 -8故障代码表........................................................................................................................- 17 -9电气原理图及接线图........................................................................................................- 19 -说 明：本随机文件在产品改进的同时内容如有更改，恕不另行通知。

限速器-安全钳联动实验详细步骤图解电梯轿厢限速器-安全钳是防止轿厢超速下行或坠落的重要保护装置，其通过移动的轿厢经限速器钢丝绳牵引带动限速器轮的旋转，当轿厢下行达到一定速度时，限速器的机械部件动作，断开限速器开关，从而切断安全回路，电梯驱动电动机输入被切断。

当轿厢速度更高时，限速器机械联动机构动作，增大限速器轮与钢丝绳的摩擦力，导致轿厢下行时限速器钢丝绳有一较大的提起力拉动安全钳联动机构，导致安全钳动作，从而将轿厢减速直到停止，最后固定于导轨上。

具体步骤分解：步骤一：控制电梯1. 先在基站、顶层层门口放置护栏，轿厢内放置警示牌。

2.在顶层按外呼，将电梯呼至顶楼。

3.在机房使用对讲机确认轿厢内无乘客。

4.打紧急电动运行，开慢车再次确认。

5.确认轿厢无乘客后，开慢车，将电梯运行至略高于顶层的平层位置。

6.在顶层用三角钥匙打开层门，确认轿厢位置，方便后面上轿顶作业。

步骤二：测试联动机构1.慢车下行。

2. 手动动作限速器棘爪。

3.限速器开关动作，限速器动作。

4. 钢丝绳打滑。

5. 安全钳开关动作。

步骤三：确认安全钳是否动作进入轿顶，检查安全钳提拉机构，确认安全钳已经动作。

步骤四：复位电梯1.电梯慢车点动上行。

2.复位安全钳。

3.断电上锁。

4.复位限速器及限速器开关。

5.进入轿顶，复位安全钳开关。

6.按外呼、内选试运行。

注意事项1.如无须短接安全钳，应不短接，可先慢车运行测试是否为紧急电动运行状态。

2.短接限速器和安全钳前应确保处于失电状态。

3.安全钳动作位置应在便于进出轿顶的位置，以防止轿厢上行时安全钳不能复位。

4.应确保轿厢点动上行后，方可进行复位限速器及开关操作。
