万能拉力试验机与电子万能拉力机的介绍

万能试验机的主要功能
万能试验机的设计采用先进的技术，提升了机械基本性能，使万能试验机操作灵活性非常高；电子万能试验机安装的控制器采用一流的智能化独立控制器，独立控制试验机，能够承受长时间的负压工作，不影响试验机测验效果。

万能试验机主要功能是什么？
万能试验机主要应用于科研室，工程质量监督，航天航空等行业，在设计原理上，采用刚度设计原理，加强了机械元部件之间的作用力，精密度非常高，能够真毒金属材质及非金属材质进行拉伸，压力等一系列操作。

拉伸：万能试验机在针对金属材料和非金属材料能够起到非常优越的拉伸作用，在基本构架中拉力机绝对起到非常重要的功能，机械的拉伸效果基本是依靠拉力机完善，同时在双丝杆配以作用下，上下运动，使得材料得以拉伸，变形。

在拉伸过程中，万能试验机所具有的调速范围比较宽，如此更加便于操作人员去操作。

弯曲、压缩：弯曲和拉伸是两个互相存在的动作，结构紧凑的万能试验机能够直接将材质压平，变扁，即使是圆形的管材同样适用。

剪切：万能试验机的蠕变比率比较强，方便操作，机械设备具有极佳的响应能力，赋予其高效的材料剪切功能。

电子万能试验机电子万能试验机是采纳各类传感器进行力和变形检测，通过微机掌控的新型机械式试验机，采纳了传感技术、自动化检测和微机掌控等先进的测控技术，不仅可以完成拉伸、压缩、弯曲、剪切等常规试验，还能进行材料的断裂性能讨论以及完成载荷或变形循环、恒加载速率、恒变形速率、蠕变、松弛和应变疲乏等一系列静、动态力学性能试验。

目录电子万能试验机工作原理电子万能试验机应用范围电子万能试验机特点电子万能试验机功能电子万能试验机系统配置电子万能试验机保养程序电子万能试验机与液压万能试验机的区分电子万能试验机工作原理在测试系统接通电源后，微机按试验前设定的数值发出横梁移动指令，该指令通过伺服掌控系统掌控主机内部的伺服电机转动，经过皮带、齿轮等减速机构后驱动左、右丝杠转动，由活动横梁内与之啮合的螺母带动横梁上升或下降。

装上试样后，试验机可通过载荷、应变、位移传感器获得相应的信号，该信号放大后通过A/D进行数据采集和转换，并将数据传递给微机。

微机一方面对数据进行处理，以图形及数值形式在微机显示器上反映出来；另一方面将处理后的信号与初始设定值进行比较，调整横梁移动更改输出量，并将调整后的输出量传递给伺服掌控系统，从而可达到恒速率、恒应变、恒应力等高要求的掌控需要。

电子万能试验机应用范围—2037VB62，广泛应用于各种金属、非金属及复合材料，如木材、塑料型材、电线电缆、纸张、薄膜、橡胶、医药、食品包装材料、织物等进行拉伸性能指标的测试。

同时可依据用户供给的国内、国际标准定做各种试验数据处理软件和试验辅具。

数字显示—2037VB62适合于只求力值、抗拉强度、抗压强度等相关数据的用户，如需求取较为多而杂参数，微机掌控—2037VB62是更好的选择。

电子万能试验机特点—2037VB62重要采纳伺服电机作为动力源，丝杠、丝母作为执行部件，实现试验机移动横梁的速度掌控。

—2037VB62，不用油源，所以更清洁，使用维护更便利；它的试验速度范围可进行调整，试验速度可达0.001mm/min～1000mm/min，速比可达100万倍之多，试验行程可按需要而定，更快捷；测力精度高，有些甚至能达到0.2[[%]]；体积小、重量轻、空间大、便利加配相应装置来做各项材料力学试验，真正做到了一机多用。

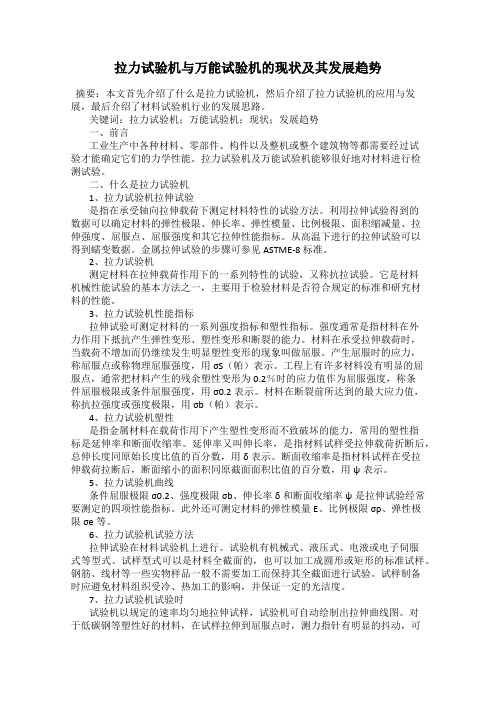

拉力试验机与万能试验机的现状及其发展趋势摘要：本文首先介绍了什么是拉力试验机，然后介绍了拉力试验机的应用与发展，最后介绍了材料试验机行业的发展思路。

关键词：拉力试验机；万能试验机；现状；发展趋势一、前言工业生产中各种材料、零部件、构件以及整机或整个建筑物等都需要经过试验才能确定它们的力学性能。

拉力试验机及万能试验机能够很好地对材料进行检测试验。

二、什么是拉力试验机1、拉力试验机拉伸试验是指在承受轴向拉伸载荷下测定材料特性的试验方法。

利用拉伸试验得到的数据可以确定材料的弹性极限、伸长率、弹性模量、比例极限、面积缩减量、拉伸强度、屈服点、屈服强度和其它拉伸性能指标。

从高温下进行的拉伸试验可以得到蠕变数据。

金属拉伸试验的步骤可参见ASTME-8标准。

2、拉力试验机测定材料在拉伸载荷作用下的一系列特性的试验，又称抗拉试验。

它是材料机械性能试验的基本方法之一，主要用于检验材料是否符合规定的标准和研究材料的性能。

3、拉力试验机性能指标拉伸试验可测定材料的一系列强度指标和塑性指标。

强度通常是指材料在外力作用下抵抗产生弹性变形、塑性变形和断裂的能力。

材料在承受拉伸载荷时，当载荷不增加而仍继续发生明显塑性变形的现象叫做屈服。

产生屈服时的应力，称屈服点或称物理屈服强度，用σS（帕）表示。

工程上有许多材料没有明显的屈服点，通常把材料产生的残余塑性变形为0.2％时的应力值作为屈服强度，称条件屈服极限或条件屈服强度，用σ0.2表示。

材料在断裂前所达到的最大应力值，称抗拉强度或强度极限，用σb（帕）表示。

4、拉力试验机塑性是指金属材料在载荷作用下产生塑性变形而不致破坏的能力，常用的塑性指标是延伸率和断面收缩率。

延伸率又叫伸长率，是指材料试样受拉伸载荷折断后，总伸长度同原始长度比值的百分数，用δ表示。

断面收缩率是指材料试样在受拉伸载荷拉断后，断面缩小的面积同原截面面积比值的百分数，用ψ表示。

5、拉力试验机曲线条件屈服极限σ0.2、强度极限σb、伸长率δ和断面收缩率ψ是拉伸试验经常要测定的四项性能指标。

万能力学试验机一、试验机技术说明及使用范围1.1、微机控制电子万能材料试验机为材料力学性能测量与试验设备，可进行金属与非金属、高分子材料等的拉伸、剥离、压缩、弯曲、剪切、顶破、戳穿、疲劳等项目的检测。

1.2、微机掌控电子拉力试验机采用最新控制技术，通过日本松下原装进口交流数字控制器掌控伺服电机与高精度减速机协调助推同步带并使两副高精度滚珠丝杠移动试台，试台更有吸引力0.001mm/min―500mm/min速度运转。

在测力源上采用美国名牌世铨或全力原装进口高精度拉压传感器，其精度达至0.02%，灵敏度低，整个系统达至0.5级精度，有效率测力范围为最小力值的0.2%至100%；速度精度为示值的±0.5%以内；加速度精度为示值的±0.5%以内；变形测量精度为示值的±0.5%以内。

二、试验机部分功能：2.1、自动清零：计算机接到试验开始指令，测量系统便自动清零2.2、自动返车：自动识别试验脱落后，活动横梁自动高速回到起始边线2.3、自动存盘：试验数据和实验条件自动存盘，杜绝因突然断电忘记存盘引起的数据丢失2.4、测试过程：试验过程及测量、显示、分析等均由微机完成2.5、显示方式：数据和曲线随试验过程动态显示2.6、结果重现：试验结果可任意读取，可以对数据曲线再分析2.7、曲线遍历：试验完成后，可用鼠标找出试验曲线逐点的力和变形数据，对求取各种材料的试验数据方便实用。

2.8、结果对照：多个试验特性曲线需用相同颜色共振、重现、压缩、呈现出一组试样的分析比较；2.9、曲线挑选：可以根据须要挑选形变快速反应、力时间、强度时间等曲线展开表明和列印；2.10、批量试验：对参数相同的试验一次预设后可以顺次顺利完成一批试样的试验；2.11、试验报告：（标准格式）伸展：最小力、伸展强度、挠度、弹性模量等2.12、限位维护：具备程控和机械两级维护；2.13、过载保护：当负载超过额定的10%时自动停机；应急停机：建有急停控制器，用作紧急状态阻断整机电源；自动确诊：系统具备自动确诊功能，定时对测量系统，驱动系统展开过压，过流、北基宜要到检查，出现异常情况即刻停机；三、机械结构本试验机通过两根高精度滚珠丝杆构成框架结构。

1：拉力试验机作用：拉力试验机又名万能材料试验机。

万能试验机是用来针对各种材料进行仪器设备静载、拉伸、压缩、弯曲、剪切、撕裂、剥离等力学性能试验用的机械加力的试验机，适用于塑料板材、管材、异型材，塑料薄膜与橡胶、电线电缆、钢材、玻纤维等材料的各种物理机械性能测试为材料开发，为物性试验、教学研究、质量控制等不可缺少的检测设备，拉力机夹具作为仪器的重要组成部分，不同的材料需要不同的夹具，也是试验能否顺利进行与试验结果准确度高低的一个重要因素。

原理：用进口光电编码器进行位移测量，控制器采用嵌入式单片微机结构，内置功能强大的测控软件，集测量、控制、计算、存储功能于一体。

具有自动计算应力、延伸率（需加配引伸计）、抗拉强度、弹性模量的功能，自动统计结果；自动记录最大点、断裂点、指定点的力值或伸长量；采用计算机进行试验过程与试验曲线的动态显示，并进行数据处理，试验结束后可通过图形处理模块对曲线放大进行数据再分析编辑，并可打印报表，产品性能达到国际先进水平。

满足标准《GB/T16491-1996 电子万能试验机》应用行业广泛应用于计量质检；橡胶塑料；冶金钢铁；机械制造；电子电器；汽车生产；纺织化纤；电线电缆；包装材料和食品；仪器仪表；医疗器械；民用核能；民用航空；高等院校；科研实验所；商检仲裁、技术监督部门；建材陶瓷；石油化工；其它行业。

2:落球试验机作用：落球冲击试验机适用于塑胶、陶瓷、亚克力、玻璃、镜片、五金等产品的耐冲击强度测试。

标准：本机将测试产品放在试验台面上，将规定重量的钢球从规定跌落高度上自由跌落在产品上，对产品进行冲击，然后检查产品外观与各方面性能。

本装置根据《GB/T9962-1998建筑用安全玻璃材料-安全玻璃性能规X和试验方法》之《6.10落球冲击剥离性能方法》而设计，满足建筑用安全夹层冲击测试要求。

可靠性测试标准：JIS R3205:1989、ISO/DIS125421 12543-6:1997 AS/NZS2208:1996、GB/T9962-1999。

万能试验机报告1. 引言万能试验机是一种广泛应用于材料力学性能测试的设备，它可以进行拉伸、压缩、弯曲、剪切等多种力学试验。

本报告旨在对万能试验机的原理、使用方法和应用进行简要介绍。

2. 原理万能试验机的工作原理基于力学原理和材料特性。

通过施加不同的载荷和应力状态，可以测试材料的各种力学性能，如强度、延伸率、弹性模量等。

3. 使用方法为了确保准确和可重复的测试结果，万能试验机的使用需要注意以下几个方面：3.1 样品准备在进行测试之前，需要精心准备样品。

样品应符合标准尺寸，并且在测试过程中不应发生松散、裂纹等问题。

3.2 试验参数设置根据测试要求，设置合适的试验参数。

这些参数包括载荷大小、变形速率、应力状态等。

合理的参数设置可以保证测试结果的准确性。

3.3 试验过程将样品安装在试验机上，并确保恰当的夹持。

在进行测试之前，应进行预应力以确保试验开始时加载的准确性。

在试验过程中需要密切观察样品的变形情况，并记录相关数据。

3.4 数据分析测试结束后，需要对所得数据进行分析和处理。

这包括计算材料的各种力学性能参数，并绘制相应的曲线和图表。

4. 应用万能试验机在材料科学、机械制造、航天航空等领域有着广泛的应用。

它可以测试金属、塑料、橡胶、纤维等各种材料的性能，并对产品的质量进行评估。

4.1 材料工程在材料工程领域，万能试验机可以评估材料的强度、韧性、脆性等性能，为材料选择和产品设计提供依据。

4.2 汽车工业在汽车工业中，万能试验机用于测试汽车元件的强度和可靠性。

比如，可以测试车身结构的拉伸强度、刚度等性能指标。

4.3 医疗器械在医疗器械领域，万能试验机可以测试医用材料的性能，如人工关节的韧性、耐磨性等。

这对于材料的选择和人工关节的设计具有重要意义。

4.4 航空航天在航空航天领域，万能试验机可以测试航空材料的性能，如飞机机翼的材料强度、耐久性等。

这有助于提高航空器的安全性和可靠性。

5. 结论万能试验机是一种重要的材料测试设备，广泛应用于材料力学性能测试。

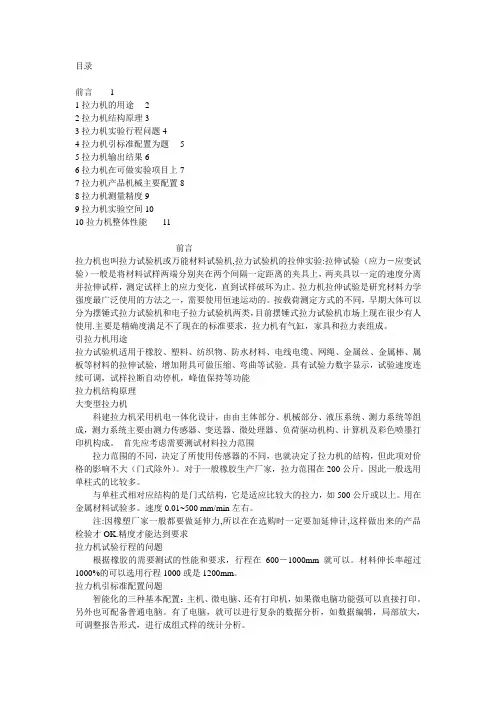

目录前言 11拉力机的用途 22拉力机结构原理 33拉力机实验行程问题 44拉力机引标准配置为题 55拉力机输出结果 66拉力机在可做实验项目上 77拉力机产品机械主要配置 88拉力机测量精度 99拉力机实验空间 1010拉力机整体性能11前言拉力机也叫拉力试验机或万能材料试验机,拉力试验机的拉伸实验:拉伸试验（应力－应变试验）一般是将材料试样两端分别夹在两个间隔一定距离的夹具上，两夹具以一定的速度分离并拉伸试样，测定试样上的应力变化，直到试样破坏为止。

拉力机拉伸试验是研究材料力学强度最广泛使用的方法之一，需要使用恒速运动的。

按载荷测定方式的不同，早期大体可以分为摆锤式拉力试验机和电子拉力试验机两类，目前摆锤式拉力试验机市场上现在很少有人使用.主要是精确度满足不了现在的标准要求，拉力机有气缸，家具和拉力表组成。

引拉力机用途拉力试验机适用于橡胶、塑料、纺织物、防水材料、电线电缆、网绳、金属丝、金属棒、属板等材料的拉伸试验，增加附具可做压缩、弯曲等试验。

具有试验力数字显示，试验速度连续可调，试样拉断自动停机，峰值保持等功能拉力机结构原理大变型拉力机科建拉力机采用机电一体化设计，由由主体部分、机械部分、液压系统、测力系统等组成，测力系统主要由测力传感器、变送器、微处理器、负荷驱动机构、计算机及彩色喷墨打印机构成。

首先应考虑需要测试材料拉力范围拉力范围的不同，决定了所使用传感器的不同，也就决定了拉力机的结构，但此项对价格的影响不大（门式除外）。

对于一般橡胶生产厂家，拉力范围在200公斤。

因此一般选用单柱式的比较多。

与单柱式相对应结构的是门式结构，它是适应比较大的拉力，如500公斤或以上。

用在金属材料试验多。

速度0.01~500 mm/min左右。

注:因橡塑厂家一般都要做延伸力,所以在在选购时一定要加延伸计,这样做出来的产品检验才OK.精度才能达到要求拉力机试验行程的问题根据橡胶的需要测试的性能和要求，行程在600－1000mm就可以。

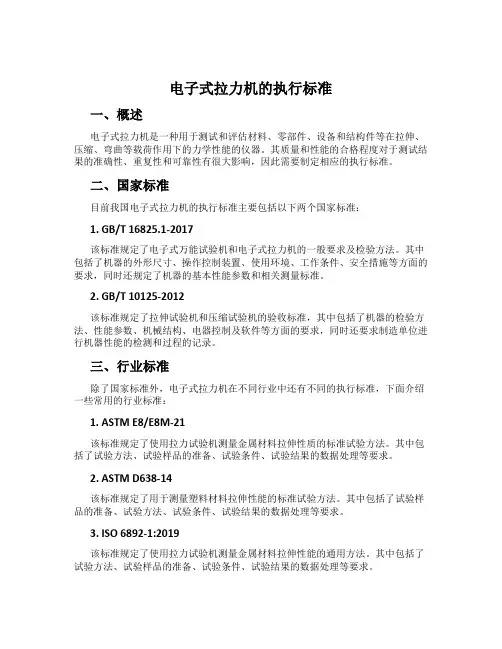

电子式拉力机的执行标准一、概述电子式拉力机是一种用于测试和评估材料、零部件、设备和结构件等在拉伸、压缩、弯曲等载荷作用下的力学性能的仪器。

其质量和性能的合格程度对于测试结果的准确性、重复性和可靠性有很大影响，因此需要制定相应的执行标准。

二、国家标准目前我国电子式拉力机的执行标准主要包括以下两个国家标准：1. GB/T 16825.1-2017该标准规定了电子式万能试验机和电子式拉力机的一般要求及检验方法。

其中包括了机器的外形尺寸、操作控制装置、使用环境、工作条件、安全措施等方面的要求，同时还规定了机器的基本性能参数和相关测量标准。

2. GB/T 10125-2012该标准规定了拉伸试验机和压缩试验机的验收标准，其中包括了机器的检验方法、性能参数、机械结构、电器控制及软件等方面的要求，同时还要求制造单位进行机器性能的检测和过程的记录。

三、行业标准除了国家标准外，电子式拉力机在不同行业中还有不同的执行标准，下面介绍一些常用的行业标准：1. ASTM E8/E8M-21该标准规定了使用拉力试验机测量金属材料拉伸性质的标准试验方法。

其中包括了试验方法、试验样品的准备、试验条件、试验结果的数据处理等要求。

2. ASTM D638-14该标准规定了用于测量塑料材料拉伸性能的标准试验方法。

其中包括了试验样品的准备、试验方法、试验条件、试验结果的数据处理等要求。

3. ISO 6892-1:2019该标准规定了使用拉力试验机测量金属材料拉伸性能的通用方法。

其中包括了试验方法、试验样品的准备、试验条件、试验结果的数据处理等要求。

4. JIS Z2241-2008该标准规定了用于测量塑料材料拉伸性能的标准试验方法。

其中包括了试验方法、试验样品的准备、试验条件、试验结果的数据处理等要求。

四、结论在实际的电子式拉力机测试工作中，需要根据不同的材料、产品和行业选择相应的执行标准，并按照标准要求进行测试。

只有在严格按照标准操作的前提下，才能保证测试结果的准确性和可靠性，从而为产品质量的评估和改进提供有力的依据。

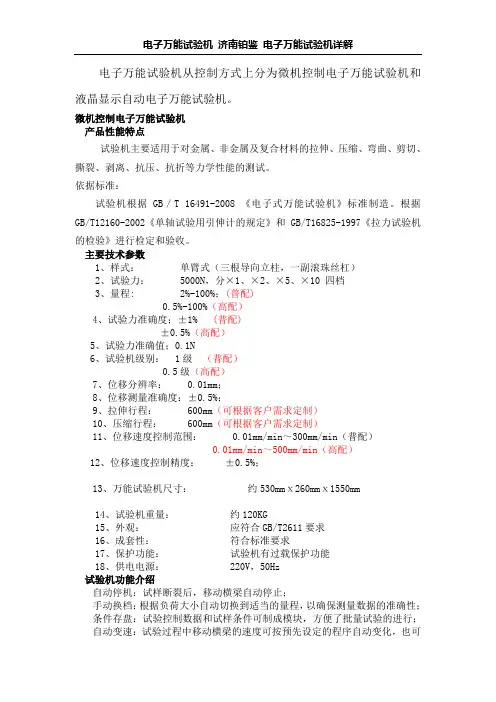

电子万能试验机从控制方式上分为微机控制电子万能试验机和液晶显示自动电子万能试验机。

微机控制电子万能试验机产品性能特点试验机主要适用于对金属、非金属及复合材料的拉伸、压缩、弯曲、剪切、撕裂、剥离、抗压、抗折等力学性能的测试。

依据标准：试验机根据GB／T 16491-2008 《电子式万能试验机》标准制造。

根据GB/T12160-2002《单轴试验用引伸计的规定》和GB/T16825-1997《拉力试验机的检验》进行检定和验收。

主要技术参数1、样式：单臂式（三根导向立柱，一副滚珠丝杠）2、试验力： 5000N，分×1、×2、×5、×10 四档3、量程: 2%-100%；(普配)0.5%-100%（高配）4、试验力准确度；±1% (普配)±0.5%（高配）5、试验力准确值；0.1N6、试验机级别： 1级（普配）0.5级（高配）7、位移分辨率： 0.01mm；8、位移测量准确度：±0.5%；9、拉伸行程： 600mm（可根据客户需求定制）10、压缩行程： 600mm（可根据客户需求定制）11、位移速度控制范围： 0.01mm/min～300mm/min（普配）0.01mm/min～500mm/min（高配）12、位移速度控制精度：±0.5%；13、万能试验机尺寸：约530mmⅹ260mmⅹ1550mm14、试验机重量：约120KG15、外观：应符合GB/T2611要求16、成套性：符合标准要求17、保护功能：试验机有过载保护功能18、供电电源： 220V，50Hz试验机功能介绍自动停机：试样断裂后，移动横梁自动停止；手动换档：根据负荷大小自动切换到适当的量程，以确保测量数据的准确性；条件存盘：试验控制数据和试样条件可制成模块，方便了批量试验的进行；自动变速：试验过程中移动横梁的速度可按预先设定的程序自动变化，也可手动变化；自动标定：系统可自动实现示值准确度的标定；自动保存：试验结束，试验数据和曲线自动保存；过程实现：试验过程、测量、显示和分析等均由微机完成；批量试验：电子万能试验机对相同参数的试样，一次设定后可顺次完成；试验软件：中文WINDOWS界面，菜单提示，鼠标操作；显示方式：数据和曲线随试验过程动态显示；曲线遍历：试验完成后，可对曲线进行再分析，用鼠标可找到曲线上任一点所对应的试验数据；曲线选择：可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印；试验报告：可按用户要求的格式编制报告并打印；限位保护：具有程控和机械两级限位保护；过载保护：当负荷超过各档最大值的3-5%时，自动停机；自动和人工两种模式求取试验结果，自动形成报表，使数据分析过程简便试验机安装方案、计划、安装及培训环境与工作条件1、室温10℃-35℃范围内;相对湿度不大于80%；2、周围无振动、无腐蚀性介质和无较强电磁场干扰的清洁环境中；3、电源电压的波动范围应在额定电压的土10%以内；4、在稳固的基础上正确安装。

WDW-30 电子式万能试验机〔微机掌握、门式构造、凹凸温箱〕一、性能介绍：(一)试验机局部1、WDW 系列电子式万能试验机〔微机掌握、门式构造〕主要用于金属、非金属、土工布、防水卷材的拉伸、压缩、弯曲、剪切、剥离、撕裂等试验,满足国家相关标准等力学性能指标的测试。
