方坯连铸机

目录1.连铸机对前工序钢水的要求2.钢包使用标准3.中间包各项标准4.中间包钢温标准5.中间包测温取样标准6.结晶器密封标准7.结晶器铜管的管理使用标准8.结晶器振动标准9.结晶器保护渣使用标准10.冷却标准11.浇注速度标准12.液面自动控制和电磁搅拌标准13.拉矫机压力标准14.铸坯切割标准15.炉号管理标准16.铸坯打印标准17.铸坯取样标准18.铸坯缓冷标准19.铸坯精整修磨标准1 . 连铸机对前工序钢水的要求连铸用钢水必须经过炉外精炼，保证充分脱氧，连铸钢水要求成分、温度均匀，达到连铸平台时钢水温度必须控制在标准范围内。

1.1 钢水温度要求连铸第一炉到连铸平台时钢包钢水温度T=TL+70+10 ℃连铸第二炉到连铸平台时钢包钢水温度T=TL+70 ℃使用新钢包到连铸平台时钢包钢水温度T=TL+70+10 ℃（具体见分钢种工艺卡）1.2钢水分析要求成分要求：Mn/S≥30 ；Al ≤0.05% ; Ca≤30 PPmMn/Si≥3马氏体钢、不锈钢、高速工具钢不能生产2. 钢包使用标准2.1钢包类别及温度补正：新包、三天内未被使用的旧包及带有1.0T以下冷钢的连用热钢包温度补正5-10℃冷钢量超过1.0T的钢包不准使用含氢要求严格的钢种，禁止使用新包2.2停止吹氩测温后到连铸开浇时间不超过15 分钟3.中间包各项标准3.1中间包干燥、烘烤标准a)中间包干燥温度及时间：见曲线1b )中间包烘烤温度及时间：见曲线2注:中间包小火烘烤0.5小时，中火烘烤1小时，然后大火烘烤，包衬温度1000℃以上保持2.5小时,否则该中间包不得使用.3.2浸入式水口烘烤标准：黑水口烘烤时间不大于45分钟20040060080010000.588.52020.524时间（h)曲线 2200400600800100012000.5 1.52 2.53时间（h)白水口烘烤温度不大于800℃3.3各项吹氩标准为了防止钢包与长水口之间吸入空气氧化、中间包开浇时钢水的裸露氧化等，对长水口及中间包进行吹氩a)长水口吹氩吹氩的流量控制为100 Nl/min左右；压力控制为0.25MPab)中间包吹氩浇注高洁净度要求的钢种时，在连铸第一炉时须在开浇前向中间包内吹入氩气，吹氩要求为：开浇前5分钟，用两根吹氩管从中间包盖的两个边孔吹入氩气，氩气压力要求0.25-0.30 MPa3.4中间包内加入保温剂的标准3.4.1浇注时，中间包内须使用双层保护剂（保温剂和碱性渣），在开浇时中间包重量达8t时，向中间包内加入40kg的碱性渣，然后再加入约80 kg炭化稻壳保温剂；在连浇中或浇注中，根据中间包内的液面情况钢温调整追加量，原则上以液面呈暗灰色为宜。

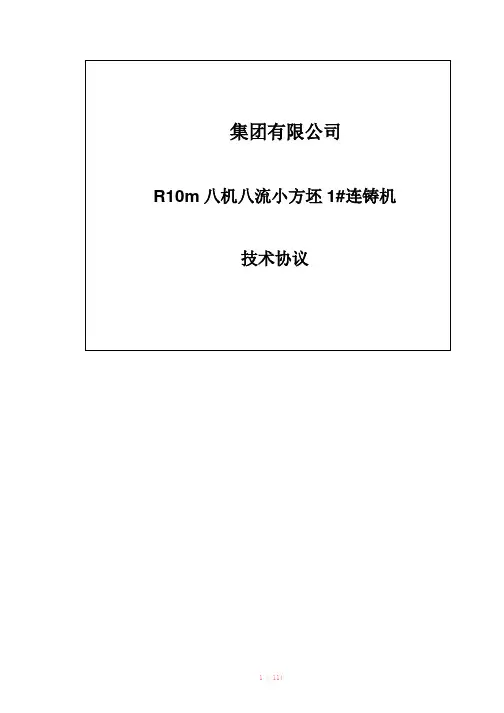

R10m八机八流小方坯连铸机技术规格书1.1在线机械设备1.1.1 大包回转台数量：1套结构形式：直臂双叉回转台，带称重装置。

主要参数：单臂承重：240t回转半径：4800mm回转速度： 1.0rpm（变频可调）0.5rpm（气动事故驱动）回转范围：360°电机功率：37kW结构及特点描述：1)转台安全销气缸驱动。

2)转台工作回转采用减速机变频电机（电机功率：37kw），专用位置开关控制器控制角度和变速点，事故回转采用气动马达驱动。

3)钢包加盖机构安装在回转台上，每个回转臂各独立一套加盖机构，含钢包包盖，带高温岩棉。

其回转、升降采用电液推杆驱动。

电缆管线采用专用的电气滑环上回转台。

4)大包开浇液压缸分别挂于二转臂下。

5)配备大包称重装置。

6)事故钢包由乙方设计，甲方自供。

1.1.2 钢包长水口机械手数量：1套作用：采用钢流保护浇注时，借助于机械手将长水口安装在钢包滑动水口的下方。

定位：安装在浇铸平台上。

结构及特点描述：1)水平回转：手动。

2)密封形式：氩气。

1.1.3中间罐车数量：2台作用：用于承载中间罐，在浇铸过程中能快速更换中间罐，保证连续浇铸的顺利进行，此外在出现事故时能使中间罐迅速离开结晶器。

定位：安装在浇铸平台上。

结构形式：带升降的高低腿（一条轨道在浇铸平台上，另一条为高架轨道）中间罐车。

其中一台工作；另一台准备及烘烤。

主要参数：承载量：100t升降行程：400mm横移行程：120mm（±60 mm）升降速度： 1.2m/min行走速度：2～20m/min（变频传动）行走驱动功率：7.5×2kW（初步设计确定）结构及特点描述：1)升降型式为同步油马达结构，欧洲品牌的精密同步油马达输出油液进入布置于中包四角的油缸，保证四缸升降平稳，同步精度为：1%。

2)中间罐横移采用液压缸驱动。

3)变频传动，使走行平稳，对中准确。

4)用拖链将电缆及液压管线引上车体。

5)与中间罐之间的操作防护挡板为摆动形式（气缸驱动，手动操作。

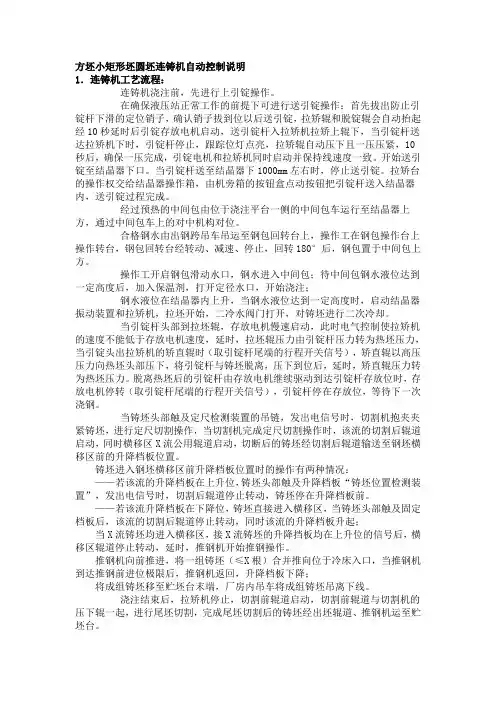

方坯小矩形坯圆坯连铸机自动控制说明1．连铸机工艺流程：连铸机浇注前，先进行上引锭操作。

在确保液压站正常工作的前提下可进行送引锭操作：首先拔出防止引锭杆下滑的定位销子，确认销子拔到位以后送引锭，拉矫辊和脱锭辊会自动抬起经10秒延时后引锭存放电机启动，送引锭杆入拉矫机拉矫上辊下，当引锭杆送达拉矫机下时，引锭杆停止，跟踪位灯点亮，拉矫辊自动压下且一压压紧，10秒后，确保一压完成，引锭电机和拉矫机同时启动并保持线速度一致。

开始送引锭至结晶器下口。

当引锭杆送至结晶器下1000mm左右时，停止送引锭。

拉矫台的操作权交给结晶器操作箱，由机旁箱的按钮盒点动按钮把引锭杆送入结晶器内，送引锭过程完成。

经过预热的中间包由位于浇注平台一侧的中间包车运行至结晶器上方，通过中间包车上的对中机构对位。

合格钢水由出钢跨吊车吊运至钢包回转台上，操作工在钢包操作台上操作转台，钢包回转台经转动、减速、停止，回转180°后，钢包置于中间包上方。

操作工开启钢包滑动水口，钢水进入中间包；待中间包钢水液位达到一定高度后，加入保温剂，打开定径水口，开始浇注；钢水液位在结晶器内上升，当钢水液位达到一定高度时，启动结晶器振动装置和拉矫机，拉坯开始，二冷水阀门打开，对铸坯进行二次冷却。

当引锭杆头部到拉坯辊，存放电机慢速启动，此时电气控制使拉矫机的速度不能低于存放电机速度，延时，拉坯辊压力由引锭杆压力转为热坯压力，当引锭头出拉矫机的矫直辊时（取引锭杆尾端的行程开关信号），矫直辊以高压压力向热坯头部压下，将引锭杆与铸坯脱离，压下到位后，延时，矫直辊压力转为热坯压力。

脱离热坯后的引锭杆由存放电机继续驱动到达引锭杆存放位时，存放电机停转（取引锭杆尾端的行程开关信号），引锭杆停在存放位，等待下一次浇钢。

当铸坯头部触及定尺检测装置的吊链，发出电信号时，切割机抱夹夹紧铸坯，进行定尺切割操作，当切割机完成定尺切割操作时，该流的切割后辊道启动，同时横移区X流公用辊道启动，切断后的铸坯经切割后辊道输送至钢坯横移区前的升降档板位置。

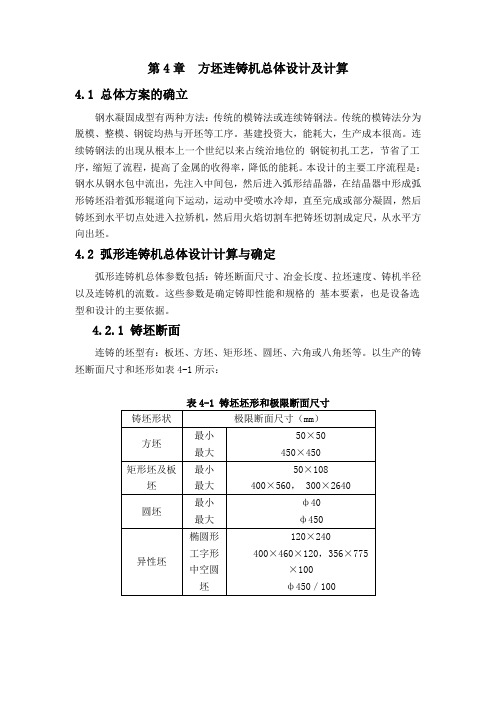

第4章方坯连铸机总体设计及计算4.1 总体方案的确立钢水凝固成型有两种方法：传统的模铸法或连续铸钢法。

传统的模铸法分为脱模、整模、钢锭均热与开坯等工序。

基建投资大，能耗大，生产成本很高。

连续铸钢法的出现从根本上一个世纪以来占统治地位的钢锭初扎工艺，节省了工序，缩短了流程，提高了金属的收得率，降低的能耗。

本设计的主要工序流程是：钢水从钢水包中流出，先注入中间包，然后进入弧形结晶器，在结晶器中形成弧形铸坯沿着弧形辊道向下运动，运动中受喷水冷却，直至完成或部分凝固，然后铸坯到水平切点处进入拉矫机，然后用火焰切割车把铸坯切割成定尺，从水平方向出坯。

4.2 弧形连铸机总体设计计算与确定弧形连铸机总体参数包括：铸坯断面尺寸、冶金长度、拉坯速度、铸机半径以及连铸机的流数。

这些参数是确定铸即性能和规格的基本要素，也是设备选型和设计的主要依据。

4.2.1 铸坯断面连铸的坯型有：板坯、方坯、矩形坯、圆坯、六角或八角坯等。

以生产的铸坯断面尺寸和坯形如表4-1所示：确定铸坯断面尺寸时，应根据轧才的需要和轧制时的压缩比。

还应考虑炼钢炉的容量和铸机的生产能力。

对大型炼钢炉一般配置大断面和多流连铸机。

轧制的压缩比可取6～10。

对不锈钢和耐热钢最小取8，对高速钢和工具钢最小取10，对碳素钢和低合金钢可取6。

铸坯断面越大，对加杂物上浮越有利，同时铸机生产能力越大，但铸坯断面尺寸超过最大压缩比的要求时，就会相对得多消耗能量。

在选择铸坯断面形状和尺寸时，还应考虑与轧机能力的合理配合，可参照表4-2选用。

4.2.2 冶金长度从结晶器液面到铸坯全部凝固为止，铸坯中线距离称为液心长度或称冶金长度，因此液心长度与铸坯冷凝有关。

冷凝公式：铸坯凝壳厚度δ与冷凝强度和冷凝时间有关，冷凝强度用单位热流表示，即每单位时间单位面积上流出的热量，用0H 表示，单位为Kj/m 2·min,0H 越大表明冷凝强度越大，凝壳越厚。

由实验知，有如下关系：δ∝5.05.00τH （mm ）或者 δ=ξ5.05.00τH（4.1）式中 τ——冷凝时间（min ）ξ——系数（mm ·m/k 5.0J ），与铸坯形状和材质有关，由实验知ξ=0.0758式中（4.1）中（ ξ5.00H ）称冷凝系数，用K 表示，即K=ξ5.00H （mm ·5.0min －） （4.2）则冷凝皮可厚度δ为：δ=K 5.0τ（mm ） （4.3）式（4.3）称冷凝公式。

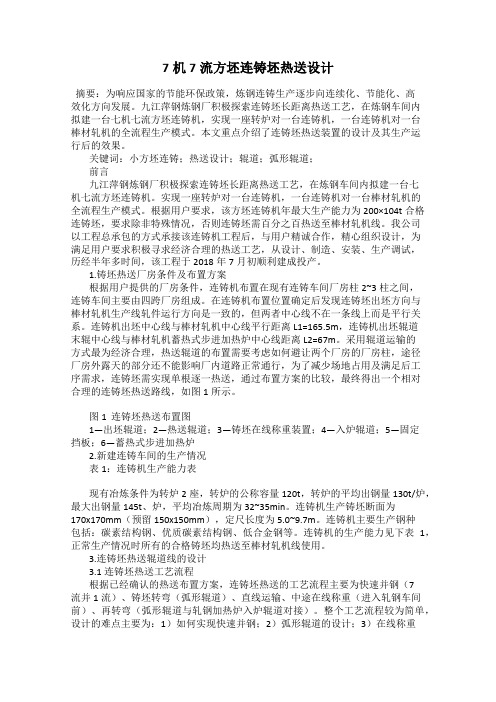

7机7流方坯连铸坯热送设计摘要：为响应国家的节能环保政策，炼钢连铸生产逐步向连续化、节能化、高效化方向发展。

九江萍钢炼钢厂积极探索连铸坯长距离热送工艺，在炼钢车间内拟建一台七机七流方坯连铸机，实现一座转炉对一台连铸机，一台连铸机对一台棒材轧机的全流程生产模式。

本文重点介绍了连铸坯热送装置的设计及其生产运行后的效果。

关键词：小方坯连铸；热送设计；辊道；弧形辊道；前言九江萍钢炼钢厂积极探索连铸坯长距离热送工艺，在炼钢车间内拟建一台七机七流方坯连铸机。

实现一座转炉对一台连铸机，一台连铸机对一台棒材轧机的全流程生产模式。

根据用户要求，该方坯连铸机年最大生产能力为200×104t合格连铸坯，要求除非特殊情况，否则连铸坯需百分之百热送至棒材轧机线。

我公司以工程总承包的方式承接该连铸机工程后，与用户精诚合作，精心组织设计，为满足用户要求积极寻求经济合理的热送工艺，从设计、制造、安装、生产调试，历经半年多时间，该工程于2018年7月初顺利建成投产。

1.铸坯热送厂房条件及布置方案根据用户提供的厂房条件，连铸机布置在现有连铸车间厂房柱2~3柱之间，连铸车间主要由四跨厂房组成。

在连铸机布置位置确定后发现连铸坯出坯方向与棒材轧机生产线轧件运行方向是一致的，但两者中心线不在一条线上而是平行关系。

连铸机出坯中心线与棒材轧机中心线平行距离L1=165.5m，连铸机出坯辊道末辊中心线与棒材轧机蓄热式步进加热炉中心线距离L2=67m。

采用辊道运输的方式最为经济合理，热送辊道的布置需要考虑如何避让两个厂房的厂房柱，途径厂房外露天的部分还不能影响厂内道路正常通行，为了减少场地占用及满足后工序需求，连铸坯需实现单根逐一热送，通过布置方案的比较，最终得出一个相对合理的连铸坯热送路线，如图1所示。

图1 连铸坯热送布置图1—出坯辊道；2—热送辊道；3—铸坯在线称重装置；4—入炉辊道；5—固定挡板；6—蓄热式步进加热炉2.新建连铸车间的生产情况表1：连铸机生产能力表现有冶炼条件为转炉2座，转炉的公称容量120t，转炉的平均出钢量130t/炉，最大出钢量145t、炉，平均冶炼周期为32~35min。

一、连铸机主要参数：二、连铸机工艺流程图转炉出钢→钢包回转台→中间罐→结晶器→二次冷却→拉矫机→火焰切割机→输送辊道→翻钢机、移坯机→出坯三、中间包的准备与烘烤1、定径水口技术要求：定径水口技术参数控制表2、中间包的检查：必须认真检查中间包水口座砖，发现座砖有问题，应及时更换。

绝热板包应认真检查中间包绝热板和绝热板之间的泥料，发现问题，及时处理；然后方可安装定径水口。

干式料中包应认真检查中包快换机构工作是否正常，是否存在滑块打不到位，滑块打不正等情况。

3、中间包的烘烤：3.1、绝热板包的烘烤：3.1.1、使用绝热板中间包，中包烘烤前必须清扫干净。

正常生产准备条件下，中间包在线烘烤时间为1-2小时，按以下步骤烘烤：小火烘烤不小于20分钟，中火烘烤不小于20分钟，大火烘烤不小于20分钟，大火烘烤时据煤气压力可考虑开风机。

3.1.2、非正常生产准备条件下，中间包在线烘烤时间不得低于40分钟，中火烘烤20分钟，大火烘烤20分钟。

3.1.3、定径水口安装后，应比内衬提前1小时以上进行烘烤，烘烤时间最长不得超过3小时。

3.2方坯干式料包的烘烤：3.2.1、使用干式料中间包，中包烘烤前必须清扫干净，包盖损坏要及时更换。

正常生产准备条件下，中间包烘烤时间2.5-3.5小时，按以下步骤烘烤：小火烘烤不小于50分钟，中火烘烤不小于50分钟，大火烘烤不小于50分钟，确保烘烤温度大于900℃，中包为红热状态。

3.2.2、非正常生产准备条件下，中间包在线烘烤时间不得低于2小时,中火烘烤60分钟，大火烘烤60分钟。

四、基本工艺参数控制：1、连铸钢水准备：1.1、常炼钢种：Q195-Q235、HRB400E等，其成分应符合相应的国家标准规定，并保证有良好的流动性，要求Mn/S必须大于15，Mn/Si不小于2.5。

1.2、钢水必须脱氧良好，钢中酸溶铝≤0.006%。

1.3、钢水必须进行吹N2处理，吹N2时间普碳钢不低于2分钟、低合金钢不低于3分钟，品种钢执行品种钢操作要点，氮气压力和流量以能达到钢包液渣面翻动而不裸露钢水为准。

湘钢方板坯连铸机技术特点和生产实践杨建华 尹志强 何航(湖南华菱湘潭钢铁集团公司 湘潭 411101 中国)摘要：本文介绍了湘钢方板坯连铸机的主要技术参数和技术特点, 方板坯连铸机的生产实践表明：方板坯各项生产技术经济指标不断攀升，产能已经超过了设计能力，板坯和方坯的平均连浇炉数分别稳定在16～18炉和10炉，板坯采用全自动开浇，而方坯的自动开浇成功率基本达到100%。

方坯和板坯的表面质量和内部质量良好，铸坯平均合格率达到99.5%以上。

板坯和方坯的最高低倍合格率分别达到96.1%和100%。

关键词：方板坯连铸机 技术特点 生产实践The Technical Characteristics and Production Practice with theNew Slab/Triple Bloom Caster at XianggangYANG Jian-hua YIN Zhi-qiang HE Hang(Hunan Valin Xiangtan Iron and Steel Co., Ltd., Xiangtan 411101, China)ABSTRACT ：In this paper, the main technical characteristics and parameters of the combi-caster are presented. The production practice of the comb-caster shows: main techno-economic index of combi-caster was increased. The outputs have exceeded the design productive capacity. The average casting sequence for slab and bloom was 16～18 heats and 10 heats. The automatic cast starting always is adopted when casting slab and the automatic cast starting rates keep 100% basically for blooms, the surface quality and internal quality for slab and bloom was excellent, Average qualification rate of slab and bloom was more than 99.5%. The sulfur-print samples maximum qualification rate got to 96.1% for slab and 100 % for bloom.Key Words: Combi-caster Technical Characteristics Production Practice1 前言2007年5月，中国第一套（世界第三条套）该VAI 的方板坯连铸机在湘潭钢铁有限责任公司（以下简称湘钢）正式建成投产。

连铸设备主要技术参数2010连铸设备及岗位职能love2010-1-51.设备主要技术参数1.1.设备主要技术参数：连铸机型式弧形小方坯连铸机弧形半径 R=6000mm流数三机三流流间距 1200mm铸坯断面 120×120mm 150×150mm Φ110-Φ160mm铸坯定尺长度 3.7-12米钢水罐支撑方式钢包回转台中间罐车台数 2台中间罐型式、容量电动缸自动控制塞棒开闭式，容量12t结晶器结构形式铜管水套组合式铸坯导向装置上段为活动段下段为固定段拉矫机拉速范围 0.6-6.0m/min铸坯切断方式火焰切割机出坯方式轨道，双层翻转冷床，翻缸机，移缸机和推钢机轨道速度 32m/min移钢能力 3.2t钢结构平台上层平台面标高 +6.700m（轨道面标高+0.60m）上层平台面长宽 23800×13100mm下层平台面标高 +4.05mm连铸机长度（基准线至固定挡板面） 39680mm1.2 主要设备技术性能1.2.1钢包回转台承载能力 2×80t（钢水重40t，钢包重40t）回转半径 3500mm旋转速度正常1r/min，启、制动0.1r/min旋转角度±180°；故障时±360°旋转用电机 YZR160MB-6 AC 8.5KW 930r/min 单轴伸 IM1001 380V H级绝缘 IP54事故旋转速度 0.5rpm事故旋转角度 180°事故旋转油马达斜轴式轴向柱塞马达A2F63W2P1 P=10-13MPa471r/min N=5.2-6.8KW放钢包时冲击系数 2干油润滑系统：1.2.1.1齿轮润滑系统多点干油泵 ZB-2型 N=18KW工作压力 31.5MPa贮油容积 30L给油量 3.2立方厘米/minDC24V喷射嘴 GPZ-135型（JB/ZQ4538-86）空气压力 0.45-0.6MPa喷射直径 135mm喷嘴与润滑表面距离 200mm气动三联件 398.263二位二通电磁阀 DF-10 DC24V润滑介质连铸机专用脂空气工作压力 0.45-0.6MPa1.2.1.2 轴承圈润滑系统电动干油泵 DRB4-M120Z换向阀 24EJF-M（JB/ZQ4584-86）压差开关 YCK-M5 （JB/ZQ4585-86）双线分配器 4SSP2-M1.5（JB/ZQ4583-86）2SSP2-M1.5（JB/ZQ4583-86）润滑介质连铸机专用脂1.2.2中间罐车结构型式框型结构的车架，单侧链轮驱动载重量 15.5t轨距 1700mm轮架 3800mm最大轮压 80KN减速器 BWD2.2-3-29摆线针轮行星减速器车轮直径Φ350mm走行速度 9.52m/min走行方向微调手动操作中间罐横向微调行程±30mm车体运行距离±8000mm供电方式电缆卷筒操作方式固定操作箱1.2.3中间罐烘烤站结构型式烧嘴可垂直旋转升降80°烧嘴型式鼓风助燃的天然气火焰燃烧嘴烘烤温度 -25～1100℃烘烤时间 45～60min烧嘴数量 2个/台天然气压 0.2MPa空气压力 0.4MPa风机型号（2＃机配置） GY8-12-1 NO.6 右旋1.2.4 结晶器结构型式弧形铜管水套组合式外弧半径 6000mm断面尺寸 120×120mm 150×150mm Φ110-Φ160mm铜管长度方坯750mm，圆坯 800mm冷却水量 95立方米/小时水压 0.6MPa-0.8Mpa足辊水方坯角喷 120（4×4） 150（8×4）；圆坯Φ110-Φ160mm（6×3），Φ160-Φ180（8×3）喷嘴型号 3/8〞PZ2265QZ11.2.5结晶器振动装置结构型式四连杆短臂振动弧形半径 R6000mm振动方式正弦曲线振幅±3～±6mm(实际±5）频率 0～300Hz（可调）1.2.6二冷装置活动段结构型式弧形导架体气缸摆动驱动用气缸 S型尾部悬挂式气缸Φ160×750mm气缸工作压力 0.4-0.6MPa1.2.7.二冷装置固定1段结构型式带导向夹辊托辊固定式水冷弧形导向架夹辊Φ160×180mm夹辊最大辊面间距 200mm1.2.8二冷装置固定Ⅱ段同固定Ⅰ段1.2.9拉矫机1.2.9.1拉矫机2＃连铸机铸坯断面mm 120×120mm 150×150mm Φ110-Φ160mm 拉坯速度m/min 0.3-5m/min开口度mm 85-237拉矫辊直径×宽Φ350×250mm 个数 5驱动辊两个上辊驱动减速器型号F1212.1（上海新中专利）总速比430.25液压缸型号UY-TF/MI（JB/ZQ4181-97）规格Φ140/Φ100－320，Φ140/Φ100－520 工作压力0－10MPa1.2.9.2辅助拉矫机2＃连铸机铸坯断面mm 120×120mm 150×150mm Φ110-Φ160mm拉坯速度m/min 0.3-5m/min开口度mm 85-237拉矫辊直径×宽Φ350×250mm 个数 5驱动辊上辊单辊驱动减速器型号F1212.1（上海新中专利）总速比430.25液压缸型号UY-TF/MI（ JB/ZQ4181-97）规格Φ140/Φ100－320工作压力0－10MPa1.2.10 蒸汽排出装置2＃连铸机配风机 Y4-73N010D－4 左风量 44004立方米/min1.2.11 引锭杆承放装置结构型式气缸驱动，四连杆摆动摆动距离（升高×距离） 80×260mm托架个数/流 8每流驱动气缸数 2气缸型号 2＃连铸机：SΦ200×250mm空气压力 0.4-0.6MPa1.2.12 引锭杆结构型式箱型对扣式半板簧引锭杆总长 111000mm节距 400mm插入结晶器长度 150mm引锭杆断面 145×143mm（150坯）115×113mm（120坯）Φ105（Φ110坯）Φ115（Φ120坯）Φ125（Φ130坯）Φ135（Φ140坯）Φ145（Φ150坯）Φ155（Φ160坯）1.2.13轨道1.2.13.1主要参数2＃机结构型式辊子双轴承支座，分组集中链条传动（辊径×辊身长）输出辊道Φ165×180 冷床区Φ220×200辊道运行速度32m/min冷床区32.17m/min减速机行星摆线针轮减速器BWD18-23-2.2 i=23冷床区辊道：XWD4-29-2.2i=29链条16A-1（GB1243.1-83）1.2.13.2辊道分组（每流）输出辊道分组编号辊道名称每组辊子数辊子编号辊距mm备注Ⅰ切前辊道 4 1~4 820 水冷Ⅱ切后辊道 6 8~12 900Ⅲ输出辊道（一）6 13~18 900Ⅳ输出辊道（二）4 19~22 900Ⅴ输出辊道（三）5 23~27 9002＃机冷床区辊道Ⅰ 3 28~30 900 30~31辊距1200 Ⅱ 4 31~34120Ⅲ 3 35~371201.2.14 双层翻转冷床（2＃机）铸坯定尺 2600mm-12000mm铸坯截面 20×120mm 150×150mm Φ110-Φ160mm铸坯翻转角度 90°液压缸（2个） Y-HGI-E100×380LEI-HL10T2系统最大压力 14MPa1.2.15横向移钢机横移铸坯重量 3200Kg横移速度 23m/min横移行程 6200mm减速器 ZS82.5-1-Ⅲ型 i=51.22制动器 YWZ300/25型配YT1-25 ZC/4电力液压推动器额定推力 250N额定行程 40mm制动瓦退距 0.7mm制动力矩 320Nm1.2.16 推钢机和冷床冷床尺寸长12005mm 宽 11350mm存放铸坯最大重量 42t推钢机行程 1000mm液压缸（2个） SDG-160/110-e型行程650mm系统最大压力 14MPa1.2.17 中间包倾翻装置（2＃机）倾翻速度 1.785rpm倾翻方向逆时针方向倾翻角度±180°行星减速器 NGW123-11 i=56输入1000r/min时允许输入功率7.5kw制动器 YT1-25电动液压推动器1.2.18 拉矫机干油润滑站（2＃连铸机）干油润滑泵（江苏启东润滑设备有限公司）型号 HA－Ⅲ1X公称压力 40MPa额定给油量 430ml/min电机功率 1.5kw贮油筒容积 60升电动加油泵（江苏启东润滑设备有限公司）型号 DJB-V70/860公称压力 3.15MPa额定给油量 70L/H电机功率 0.37kw贮油筒容积 200升润滑介质连铸机专用脂1.2.19 二冷活动段，气动阀门站分水滤气器 QSL-25 1MPa空气减压阀 QTY-25 1MPa压力表 Y-60ZT 0-1.6MPa油雾器 QIU-25 1MPa电控电器滑阀 K25D2-15-L1 直流24v消音器 XS-L15-L11.2.20二冷固定段气动阀门站压力 0.2~0.6MPa流量 0.13~0.15立方米/min减压阀 QTY－25 G1〞 1Mpa节流阀 L41H-25电控电气滑阀 k25D2－15－L1 DC24及以下项目1.2.20.1快速调压阀1/2〞 AR4000－04 烟台未来气动组件设备有限公司技术参数：进口压力 0.7~1.0MPa压力调节范围 0.05~0.6MPa输入压力波动 0.2MPa时输入压力波动＜0.02MPa压力变换时间 2~5秒1.2.20.2旋塞阀X13W-10 G1/2〞1.2.20.3压力表Y-100ZT 0~1.6MPa1.2.21火焰切割机型号：FGR3 方圆坯火焰切割车上海新中切割钢种：普碳钢、优质钢、低合金钢切割铸坯断面尺寸： 100×100 120×120 180×180 220×220 240×240 Φ100-Φ200mm铸坯最大拉速： 3.5m/min切割速度：300－450mm/min能源介质：乙炔、天然气、液化石油气、丙烷、丙烯、焦炉煤气等。

小方坯连铸机热调试手册一. 主要操作参数:1.1 机型:弧形渐进矫直型连铸机1.2 铸坯主半径: R90001.3 流数: 6流1.4 流间距: 1200mm1.5 转炉:容量: 60T 平均出钢量 70 吨,最大80吨平均冶炼时间: 32min/炉1.6连铸机浇铸断面: 150×150; 171Kg/m1.7 定尺：2.8～9m1.8 浇注方式：保护浇铸/定经水口1.9连铸机拉坯速度150×150mm 2.4~2.9m/min2.0 浇铸主要钢种及代表钢号:低合金钢、碳结钢、合结钢（预留冷墩钢、钢丝绳钢）2.1 计算作业率: 80%2.2 连铸机产量:(按150×150计算)6流浇铸能力:Q=0.171t/m×2.5m/min×6流=2.565t/min工作时间: 7008H/Y(全年365天，80%作业率计)辅助时间: 587H/Y(连浇10炉，准备时间32分钟，35分钟/炉计)纯工作时间: 6421H/Y钢水收得率；96%6流年产量: ~95万吨YS=6421H/Y×2.565t/min×60min×96%=948655t二. 热调试参数2.1 转炉钢水条件：买方提供浇铸的钢水,应满足以下条件:2.1.1 钢水温度：T中＝T L＋30 ±10℃T大包＝ T中＋70 ±10℃第一炉允许提高10℃T L ：液相线温度T中：中间包温度T大包：连铸平台大包温度(视大包散温及等待时间作适当调整) 2.1.2 有害元素限制:P≤0.045% S ≤ 0.045%Cu≤ 0.350% Sn ≤ 0.065%As≤ 0.065%2.1.3 含AI量:采用定径水口浇铸时:C AL≤ 0.2% 0.007%>0.2% 0.004%如生产细粒钢时,可将铝丝喂入中间包至结晶器之间的钢流中, AL含量可提高至0.025%.2.1.4 锰硫比:不小于12比12.1.5 含氧量及含氮量:中间包中含氧量 120P.P.M.含氮量 80P.P.M2.2 中间罐2.2.1 中间罐水口孔径定经水口孔径对以下断面的铸坯, 推荐的定经水口孔径如下：水口直径选定后，通过改变中间罐钢水面高度，可在小范围内调速，但最低液面不能低于200mm，否则可能造成卷渣及漏钢。
