【CN209533079U】一种用于硬脆性材料抛光机的粗抛抛光头装置【专利】

格式：pdf
大小：440.17 KB
文档页数：5

下载文档原格式

【CN209477935U】一种全自动抛光机机头【专利】

9 .根据权利要求7所述的一种全自动抛光机机头，其特征在于，所述水平旋转组件包括有旋转套和旋转驱动组件，所述水平旋转组件固定设置在立柱的上部，所述旋转套与旋转驱动组件驱动连接，所述旋转套套接在升降套上，所述旋转套与升降套活动连接，所述旋转套内侧面上设置有滑动凸起，所述升降套上设置滑动凹槽，所述滑动凸起与滑动凹槽相适配。
5 .根据权利要求4所述的一种全自动抛光机机头，其特征在于，所述第二旋转组件包括第二内轴、第三齿轮、第四齿轮、第五齿轮、曲柄和第一电机，所述第三齿轮固定在第二内轴的前端，所述第四齿轮和第五齿轮分别通过轴承套接在第二内轴的末端，所述第四齿轮和第五齿轮均与第二内轴活动连接，且第四齿轮与第五齿轮分别独立转动，所述第四齿轮与第一齿轮啮合，所述第五齿轮与第二齿轮啮合，所述第三齿轮与第一电机驱动连接；所述第二内轴的末端设置有曲柄，所述曲柄固定套接在第二内轴上，所述曲柄的另一端通过轴承套接在第一内轴上。
3 .根据权利要求2所述的一种全自动抛光机机头，其特征在于，所述第一旋转组件与支架和砂带轮传动连接，所述第一旋转组件带动砂带转动和支架的自转，所述第二旋转组件与第一旋转组件传动连接，所述第二旋转组件带动第一旋转组件和抛光机构为整体以第二旋转组件为旋转中心转动，即支架的公转。
4 .根据权利要求3所述的一种全自动抛光机机头，其特征在于，所述第一旋转组件包括第一内轴、第一外轴、第一齿轮、第二齿轮和皮带轮，所述第一外轴通过轴承套接在第一内轴上，所述第一齿轮固定在第一内轴的前端，皮带轮固定在第一内轴的末端，皮带轮与砂带轮通过皮带驱动连接，所述第二齿轮固定的第一外轴前端，所述支架通过安装孔固定在第一外轴的末端。
权利要求书2页说明书7页附图12页

【CN209793423U】一种钢板抛光装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920296344.X(22)申请日 2019.03.09(73)专利权人蓬莱大金海洋重工有限公司地址 265600 山东省烟台市蓬莱经济开发区振兴路81号(72)发明人不公告发明人　(74)专利代理机构北京鱼爪知识产权代理有限公司 11754代理人曹治丽(51)Int.Cl.B24B 29/06(2006.01)B24B 41/06(2012.01)B24B 41/00(2006.01)B24B 55/06(2006.01)B24B 47/06(2006.01)(54)实用新型名称一种钢板抛光装置(57)摘要本实用新型公开了一种钢板抛光装置，包括箱体，箱体内顶部水平固定连接第一固定块，第一固定块的下侧水平设有第一滑行槽，第一滑行槽内滑动配合连接第一滑动块，第一滑动块内螺纹配合连接呈水平延伸设置的第一螺纹杆，在第一滑行槽的一端设有第一安装槽，第一安装槽内设有第一转动电机。

本实用新型的优点：将需要抛光的钢板通过箱体一侧的箱门放在电磁铁的上侧，电磁铁通电将钢板固定，推拉气缸向下推动抛光轮至最佳打磨高度，第一转动电机转动第一螺纹杆，第一滑动块带动抛光轮水平移动对钢板表面进行抛光，滑动气缸推动滑板通过滑槽在箱体内底部上表面纵向移动，从而能够对钢板纵向移动抛光。

权利要求书1页说明书4页附图4页CN 209793423 U 2019.12.17C N 209793423U权　利　要　求　书1/1页CN 209793423 U1.一种钢板抛光装置，包括箱体（1），其特征在于：箱体（1）内顶部水平固定连接第一固定块（5），第一固定块（5）的两端分别与箱体（1）内壁固定连接，第一固定块（5）的下侧水平设有第一滑行槽（5.1），第一滑行槽（5.1）内滑动配合连接第一滑动块（5.2），第一滑动块（5.2）内螺纹配合连接呈水平延伸设置的第一螺纹杆（5.3），在第一滑行槽（5.1）的一端设有第一安装槽（5.4），第一安装槽（5.4）内设有第一转动电机（5.5），第一转动电机（5.5）的主轴水平贯穿第一滑行槽（5.1）与第一螺纹杆（5.3）的一端固定连接且同轴设置，第一螺纹杆（5.3）的另一端与第一滑行槽（5.1）的另一端转动配合连接，第一滑动块（5.2）的下侧固定连接抛光件（6），抛光件（6）包括固定板（6.1），固定板（6.1）与第一滑动块（5.2）的下侧固定连接，固定板（6.1）的下侧固定连接推拉气缸（6.2），推拉气缸（6.2）的活塞杆竖直向下设置，推拉气缸（6.2）的活塞杆末端固定连接方块（6.3），方块（6.3）内水平设有方槽（6.31），方槽（6.31）内安装有抛光电机（6.32），抛光电机（6.32）的主轴水平从方槽（6.31）穿出且伸出至方块（6.3）的外侧，抛光电机（6.32）主轴的伸出端固定连接抛光轮（6.4）；箱体（1）内底部中心处滑动配合连接滑板（2.1），滑板（2.1）的上侧水平固定连接电磁铁（3），箱体（1）内底部对称竖直设有第二固定块（4），两个第二固定块（4）的两侧分别与箱体（1）内壁固定连接，两个第二固定块（4）朝向电磁铁（3）的两侧均竖直设有第二滑行槽（4.1），每个第二滑行槽（4.1）内均滑动配合连接第二滑动块（4.2），每个第二滑动块（4.2）内均螺纹配合连接呈上下延伸设置的第二螺纹杆（4.3），在每个第二滑行槽（4.1）的下端均设有第二安装槽（4.4），每个第二安装槽（4.4）内均设有第二转动电机（4.5），每个第二转动电机（4.5）的主轴均竖直向上贯穿第二滑行槽（4.1）与第二螺纹杆（4.3）的一端固定连接且同轴设置，每个第二螺纹杆（4.3）的另一端均与第一滑行槽（4.1）的顶端转动配合连接，两个第二滑动块（4.2）相对的一侧均固定连接翻转件（9）；每个翻转件（9）均包括伸缩气缸（9.1），每个伸缩气缸（9.1）均固定连接在与其对应的第二滑动块（4.2）一侧，两个伸缩气缸（9.1）的活塞杆相对设置且均固定连接块（9.2），每个连接块（9.2）一侧均设有固定槽（9.3），每个固定槽（9.3）内均设有旋转电机（9.8），每个旋转电机（9.8）的主轴均水平设置，每个旋转电机（9.8）的主轴均固定连接夹紧板（9.4），两个夹紧板（9.4）均竖直设置，每个夹紧板（9.4）一侧均平行间隔固定连接立板（9.5），两个立板（9.5）之间滑动配合锁紧板（9.6），在其中一个立板（9.5）的外侧固定连接锁紧气缸（9.7），锁紧气缸（9.7）的活塞杆穿过与其对应的立板（9.5）固定连接锁紧板（9.6），锁紧板（9.6）通过锁紧气缸（9.7）能在两个立板（9.5）之间往复移动，箱体（1）一侧设有吸尘机（7），吸尘机（7）的吸尘口通过7吸尘管（7.1）箱体（1）相连通，吸尘机（7）的出风口通过出风管（7.2）与储尘盒（8）相连通。

一种抛光机[发明专利]

专利名称：一种抛光机
专利类型：发明专利
发明人：李瑞兵
申请号：CN201510655917.X 申请日：20151013
公开号：CN105127876A
公开日：
20151209
专利内容由知识产权出版社提供
摘要：本发明涉及抛光技术领域，具体涉及一种抛光机，包括，机架、设在所述机架上的滑动工作台以及设在所述机架上的抛光装置，还包括设在机架上用于驱动所述滑动工作台在所述机架上进行线性滑动的驱动机构、设在所述滑动工作台上的第一固定座和第二固定座、设在所述第一固定座上的夹紧机构、设在所述第二固定座上的偏转机构以及利用所述滑动工作台在机架滑动的位移来控制偏转机构发生偏转的控偏机构。

本发明所述的一种抛光机结构简单，利用滑动工作台的水平运动，实现了工件的联动旋转，使得抛光的效果更好。

申请人：长兴亿帆电脑袜机厂
地址：313000 浙江省湖州市长兴县泗安镇三里亭(长兴亿帆电脑袜机厂)
国籍：CN
代理机构：湖州金卫知识产权代理事务所(普通合伙)
代理人：裴金华
更多信息请下载全文后查看。

【CN209335321U】一种贵金属抛光装置【专利】

所述第一抛光组件包括伸缩套筒和抛光头，所述抛光头与所述伸缩套筒的活动端转动连接，所述伸缩套筒固接调节杆件的运动端；
所述第二抛光组件包括基座、伸缩杆件和第一弧形抛光板，所述基座固接柜体顶端，所述伸缩杆件固接基座，所述伸缩杆件的一端固接第一弧形抛光板。
2 .根据权利要求1所述的一种贵金属抛光装置，其特征在于：所述调节杆件包括第二电机、丝杆、滑动杆和横杆，两个所述相对面板的顶端均设置有矩形开口，所述横杆的两端设置凸起，该凸起与所述矩形开口滑动配合，所述横杆上设置有滑槽，所述滑动杆与所述滑槽滑动配合，所述滑动杆的顶端与所述丝杆螺纹配合，所述滑动杆的底端固接伸缩套筒，所述丝杆的一端与第二电机的输出端固接，所述丝杆的另一端与横杆顶端铰接，所述第二电机固接横杆。
3 .根据权利要求1所述的一种贵金属抛光装置，其特征在于：所述转盘上还设置有内抛光组件，所述内抛光组件包括圆管、圆杆、第一弹簧和第二弧形抛光板，所述第一弹簧位于所述圆管内，两个所述圆杆分别位于圆管两端，两个所述圆杆的一端分别固接第一弹簧的两端，两个所述弹簧的另一端分别固接第二弧形抛光板。
6 .根据权利要求1所述的一种贵金属抛光装置，其特征在于：所述面板的顶端设置有横梁，所述调节杆件与横梁滑动配合，两个所述面板之间还设置有背板，该背板的两端固接面板。
7 .根据权利要求1所述的一种贵金属抛光装置，其特征在于：所述第一弧形抛光板和第二弧形抛光板上均设置有用于固接的短管。
2
CN 209335321 U
实用新型内容 [0004] 针对以上不足，本实用新型的目的就是提供一种贵金属抛光装置，可便捷对贵金属进行抛光，提高生产效率。 [0005] 本实用新型的目的是通过这样的技术方案实现的，一种贵金属抛光装置，包括机架、调节杆件、第一抛光组件、第二抛光组件和转盘，所述调节杆件位于所述机架的顶端，所述调节杆件与所述机架滑动配合，所述第一抛光组件安装在调节杆件上，所述转盘安装在机架上，两个所述第二抛光组件设置在转盘的两侧，所述转盘的底端固接转动结构； [0006] 所述机架包括柜体和面板，两个相对的面板固接在柜体的顶端，所述调节杆件的两端与两个相对的面板滑动配合，该柜体的顶端设置凹口，所述凹口中安装有推力轴承和转盘，所述转盘安装在推力轴承上方，所述柜体内设置第一电机，所述第一电机的输出端穿设推力轴承固接转盘底端，该转盘的顶端设置用于固定待抛光件的泡沫胶； [0007] 所述第一抛光组件包括伸缩套筒和抛光头，所述抛光头与所述伸缩套筒的活动端转动连接，所述伸缩套筒固接调节杆件的运动端； [0008] 所述第二抛光组件包括基座、伸缩杆件和第一弧形抛光板，所述基座固接柜体顶端，所述伸缩杆件固接基座，所述伸缩杆件的一端固接第一弧形抛光板。 [0009] 作为本实用新型进一步方案，所述调节杆件包括第二电机、丝杆、滑动杆和横杆，两个所述相对面板的顶端均设置有矩形开口，所述横杆的两端设置凸起，该凸起与所述矩形开口滑动配合，所述横杆上设置有滑槽，所述滑动杆与所述滑槽滑动配合，所述滑动杆的顶端与所述丝杆螺纹配合，所述滑动杆的底端固接伸缩套筒，所述丝杆的一端与第二电机的输出端固接，所述丝杆的另一端与横杆顶端铰接，所述第二电机固接横杆。 [0010] 作为本实用新型进一步方案，所述转盘上还设置有内抛光组件，所述内抛光组件包括圆管、圆杆、第一弹簧和第二弧形抛光板，所述第一弹簧位于所述圆管内，两个所述圆杆分别位于圆管两端，两个所述圆杆的一端分别固接第一弹簧的两端，两个所述弹簧的另一端分别固接第二弧形抛光板。 [0011] 作为本实用新型进一步方案，所述伸缩套筒包括圆筒、调节圆杆、第二弹簧和圆

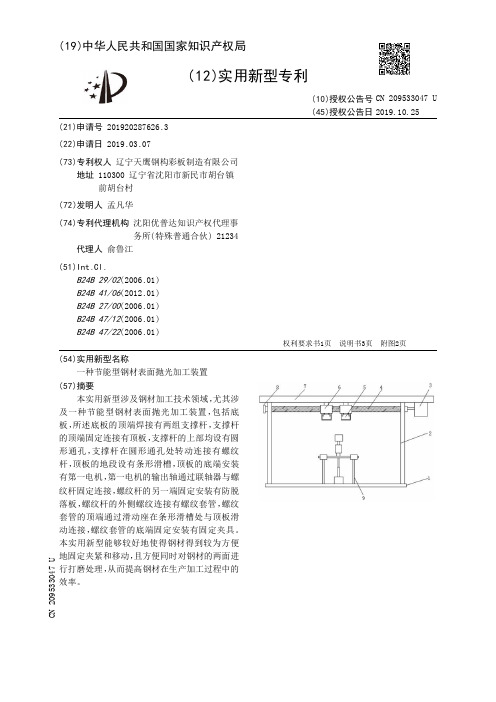

【CN209533047U】一种节能型钢材表面抛光加工装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920287626.3(22)申请日 2019.03.07(73)专利权人辽宁天鹰钢构彩板制造有限公司地址 110300 辽宁省沈阳市新民市胡台镇前胡台村(72)发明人孟凡华　(74)专利代理机构沈阳优普达知识产权代理事务所(特殊普通合伙) 21234代理人俞鲁江(51)Int.Cl.B24B 29/02(2006.01)B24B 41/06(2012.01)B24B 27/00(2006.01)B24B 47/12(2006.01)B24B 47/22(2006.01)(54)实用新型名称一种节能型钢材表面抛光加工装置(57)摘要本实用新型涉及钢材加工技术领域，尤其涉及一种节能型钢材表面抛光加工装置，包括底板，所述底板的顶端焊接有两组支撑杆，支撑杆的顶端固定连接有顶板，支撑杆的上部均设有圆形通孔，支撑杆在圆形通孔处转动连接有螺纹杆，顶板的地段设有条形滑槽，顶板的底端安装有第一电机，第一电机的输出轴通过联轴器与螺纹杆固定连接，螺纹杆的另一端固定安装有防脱落板，螺纹杆的外侧螺纹连接有螺纹套管，螺纹套管的顶端通过滑动座在条形滑槽处与顶板滑动连接，螺纹套管的底端固定安装有固定夹具。

本实用新型能够较好地使得钢材得到较为方便地固定夹紧和移动，且方便同时对钢材的两面进行打磨处理，从而提高钢材在生产加工过程中的效率。

权利要求书1页说明书3页附图2页CN 209533047 U 2019.10.25C N 209533047U权　利　要　求　书1/1页CN 209533047 U1.一种节能型钢材表面抛光加工装置，包括底板(1)，其特征在于，所述底板(1)的顶端焊接有两组支撑杆(2)，支撑杆(2)的顶端固定连接有顶板(7)，支撑杆(2)的上部均设有圆形通孔，支撑杆(2)在圆形通孔处转动连接有螺纹杆(4)，顶板(7)的地段设有条形滑槽，顶板(7)的底端安装有第一电机(3)，第一电机(3)的输出轴通过联轴器与螺纹杆(4)固定连接，螺纹杆(4)的另一端固定安装有防脱落板(8)，螺纹杆(4)的外侧螺纹连接有螺纹套管(6)，螺纹套管(6)的顶端通过滑动座在条形滑槽处与顶板(7)滑动连接，螺纹套管(6)的底端固定安装有固定夹具(5)，支撑杆(2)之间设有抛光机构(9)，抛光机构(9)包括四组竖直杆(11)，竖直杆(11)之间的连线呈矩形，竖直杆(11)的顶端平行设置有两组导向框(14)。

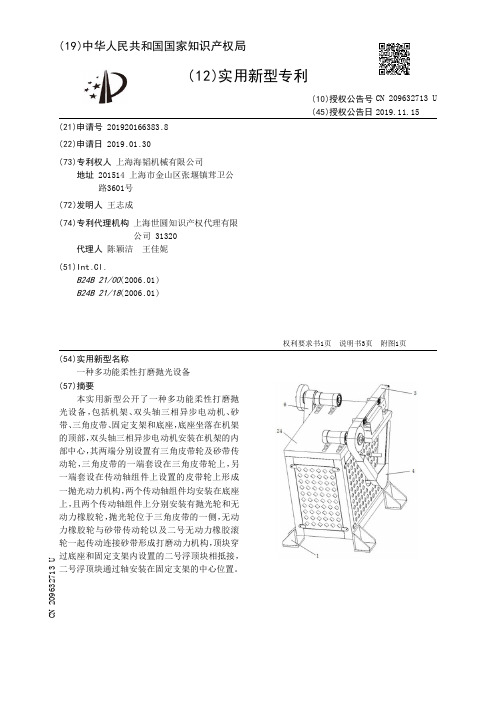

【CN209632713U】一种多功能柔性打磨抛光设备【专利】

2 .根据权利要求1所述的一种多功能柔性打磨抛光设备，其特征在于，二号浮顶块（30）的左右两侧均安装有三号防护罩（11），二号浮顶块（30）的前后两侧设置有一号无动力橡胶滚轮（10），一号无动力橡胶滚轮（10）位于两三号防护罩（11）的外侧并与砂带（3）相连接。
3 .根据权利要求1所述的一种多功能柔性打磨抛光设备，其特征在于，二号限位块（25）通过螺栓固定在顶块（7）的下侧，二号限位块（25）通过其中部设置的一号矩形弹簧（15）与底座（24）侧面四号支架（26）上固定的一号调节螺杆（16）弹性连接。
代理人陈颖洁王佳妮
(51)Int .Cl . B24B 21/00(2006 .01) B24B 21/18(2006 .01)
(10)授权公告号 CN 209632713 U (45)授权公告日 2019.11.15
( 54 )实用新型名称一种多功能柔性打磨抛光设备
( 57 )摘要抛
实用新型内容 [0005] 本实用新型的目的在于提供一种多功能柔性打磨抛光设备，以解决上述背景技术中提出的问题。 [0006] 为实现上述目的，本实用新型提供如下技术方案：一种多功能柔性打磨抛光设备，包括机架、双头轴三相异步电动机、砂带、三角皮带、固定支架和底座，底座坐落在机架的顶部，双头轴三相异步电动机安装在机架的内部中心，其两端分别设置有三角皮带轮及砂带传动轮，三角皮带的一端套设在三角皮带轮上，另一端套设在传动轴组件上设置的皮带轮上形成一抛光动力机构，传动轴组件的数量有两个，均安装在底座上，且两个传动轴组件伸出底座的一端头分别安装有抛光轮和无动力橡胶轮，抛光轮位于三角皮带的一侧，无动力橡胶轮对应抛光轮设置，并与砂带传动轮以及二号无动力橡胶滚轮一起传动连接砂带形成打磨动力机构，固定支架通过螺栓固定在底座上，顶块穿过底座和固定支架内设置的二号浮顶块相抵接，二号浮顶块通过轴安装在固定支架的中心位置。 [0007] 作为本实用新型一种优选的技术方案，二号浮顶块的左右两侧均安装有三号防护罩，二号浮顶块的前后两侧设置有一号无动力橡胶滚轮，一号无动力橡胶滚轮位于两三号防护罩的外侧并与砂带相连接。 [0008] 作为本实用新型一种优选的技术方案，二号限位块通过螺栓固定在顶块的下侧，二号限位块通过其中部设置的一号矩形弹簧与底座侧面四号支架上固定的一号调节螺杆弹性连接。 [0009] 作为本实用新型一种优选的技术方案，二号无动力橡胶滚轮布置在一号浮顶块上，一号浮顶块穿过二号支架连接一号限位块，一号限位块上设置有二号矩形弹簧，三号支架通过螺栓连接二号支架并将一号限位块包裹在二号支架和三号支架之间的位置中，三号支架上设置有二号调节螺杆。 [0010] 作为本实用新型一种优选的技术方案，防护罩与二号支架之间螺栓固定，二号支

【CN209477956U】一种便于清理的钢表壳抛光机【专利】

2 .根据权利要求1所述的便于清理的钢表壳抛光机，其特征在于：所述刮刀（9）包括挡板（12）以及至少两组与所述挡板（12）铰接的推板（13），所述气缸（11）与所述推板（13）铰接。
3 .根据权利要求2所述的便于清理的钢表壳抛光机，其特征在于：所述清理板（8）上设置有滑槽（14），所述挡板（12）设置有凸块（15），所述凸块（15）插接于所述滑槽（14）内。
2
CN 209477956 U
说明书
1/3 页
一种便于清理的钢表壳抛光机
技术领域 [0001] 本实用新型涉及手表加工设备的技术领域，尤其是涉及一种便于清理的钢表壳抛光机。
背景技术 [0002] 手表是日常生产中用的非常多的一种生活用品，手表的表壳在装配之前必须进行抛光，现有的手表表壳抛光一般是工人手工抛光，表壳的多个面都要抛光，表壳表面的光滑度直接决定手表的舒服度，因此需要对表壳的表面进行全面抛光处理。 [0003] 针对上述问题，授权公告号为CN207120078U的中国专利，提出了一种手表高效抛光装置，属于抛光技术领域。所述抛光区里设置有物料固定装置，所述控制区里设置有抛光装置，所述底座的侧边设置有除尘装置，与现有技术相比，上述技术方案的有益之处是：通过物料固定装置将手表固定住，然后通过抛光装置对手表进行抛光，然后通过除尘装置将抛光产生的灰尘吸走，本实用新型结构简单，操作方便。 [0004] 上述中的现有技术方案存在以下缺陷：钢表壳上被打磨掉的残屑掉落在机架上，部分残屑掉落至远离除尘装置的位置，不便于对残屑实现完全清理，影响工作环境的整洁。
7 .根据权利要求6所述的便于清理的钢表壳抛光机，其特征在于：所述机架（1）上设置有驱动槽（19），所述滑杆（18）穿过所述驱动槽（19）后与所述清理板（8）固定连接。

一种金属加工用抛光装置[实用新型专利]

专利名称：一种金属加工用抛光装置专利类型：实用新型专利
发明人：揭朝奎
申请号：CN202020987101.3
申请日：20200602
公开号：CN212240520U
公开日：
20201229
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种金属加工用抛光装置，包括工作台，工作台内设有控制电机，两侧设有收集盒，控制电机的顶部设有控制转轴；移动压板，设于工作台上表面的两侧，移动压板的一侧设有电动推杆，另一侧设有固定压板，且移动压板的底部设有滑轨；转盘，设于工作台上表面的中部，转盘的顶部设有调节装置，调节装置内设有伸缩气缸，伸缩气缸的顶部设有气缸轴，气缸轴的顶部设有横板，横板两端的底部设有固定轴，固定轴的底部设有连接板，连接板的底部设有旋转电机，旋转电机的输出轴上设有旋转转轴，旋转转轴的底部设有抛光盘。

本实用新型具有方便金属的固定和取下，提高抛光的工作效率，操作便捷，使用方便，实用性强，能够带来更好的使用前景。

申请人：江西德力欧精密机械制造有限公司
地址：335000 江西省鹰潭市贵溪市经济开发区
国籍：CN
更多信息请下载全文后查看。

【CN209503827U】一种适于大面积的气囊抛光头【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920199603.7(22)申请日 2019.02.15(73)专利权人陕西国防工业职业技术学院地址 710300 陕西省西安市鄠邑区人民路8号(72)发明人王新海　(74)专利代理机构北京君泊知识产权代理有限公司 11496代理人王程远(51)Int.Cl.B24B 41/04(2006.01)B24B 29/00(2006.01)(54)实用新型名称一种适于大面积的气囊抛光头(57)摘要本实用新型涉及气囊抛光技术领域，具体涉及一种适于大面积的气囊抛光头。

包括气囊底盘，所述气囊底盘两端对称连接有支撑板，所述支撑板为半圆形，抛光装置套设于所述支撑板上形成密闭的气囊腔，所述气囊腔内设有隔板，所述隔板上设有气孔，所述气囊底盘上分别设有第一充气阀和第二充气阀；本实用新型增大了抛光面积，提高了工作效率。

权利要求书1页说明书3页附图2页CN 209503827 U 2019.10.18C N 209503827U权　利　要　求　书1/1页CN 209503827 U1.一种适于大面积的气囊抛光头，其特征在于，包括气囊底盘(1)，所述气囊底盘(1)两端对称连接有支撑板(2)，所述支撑板(2)为半圆形，抛光装置(3)套设于所述支撑板(2)上形成密闭的气囊腔(4)，所述气囊腔(4)内设有隔板(5)，所述隔板(5)上设有气孔(6)，所述气囊底盘(1)上分别设有第一充气阀(7)和第二充气阀(8)；所述抛光装置(3)包括密封膜(9)和抛光布(10)，所述密封膜(9)为与支撑板(2)相匹配的半圆柱体，且四边延伸有相互对称的密封膜第一延伸端(11)和密封膜第二延伸端(12)，套设于支撑板(2)上，通过密封膜第一延伸端(11)和密封膜第二延伸端(12)与气囊底盘(1)密封形成密闭的气囊腔(4)；所述抛光布(10)为半圆柱体，四边延伸有相互对称的抛光布第一延伸端(13)和抛光布第二延伸端(14)，套设于密封膜(9)上且与密封膜(9)紧密连接。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

实用新型内容 [0003] 本实用新型要解决的技术问题是，克服现有技术中的不足，提供一种用于硬脆性材料抛光机的粗抛抛光头装置。 [0004] 为解决上述技术问题，本实用新型采用的解决方案是： [0005] 提供一种用于硬脆性材料抛光机的粗抛抛光头装置；包括粗抛抛头组件和调压组件； [0006] 粗抛抛头组件包括内部中空的粗抛旋转轴；粗抛旋转轴内部设有中心轴，中心轴底端伸出粗抛旋转轴并连接楔形支撑块，粗抛旋转轴与楔形支撑块间还设有轴承；楔形支撑块外连接粗抛抛头，粗抛抛头与楔形支撑块接触面也为楔形，并紧密贴合； [0007] 中心轴顶端连接中心轴连接块，中心轴连接块顶端通过中心轴法兰与连接轴相连；中心轴内底端设有气动旋转接头，连接轴、中心轴连接块中心均设有竖向通孔，通孔间通过气管与接头连通，气管与气动旋转接头相连； [0008] 调压组件包括中心调压缸筒；中心调压缸筒顶端连接粗抛抛头，底端开口，内部设有调压滑动块，调压滑动块底部连接抛头压板。 [0009] 作为一种改进，粗抛抛头上设有配重块。 [0010] 作为一种改进，中心调压缸筒内设有调压滑动块间设有调压滑动块外圈。 [0011] 作为一种改进，粗抛旋转轴上下端与中心轴间均设有滑动轴套。 [0012] 作为一种改进，中心调压缸筒底部通过调压滑块端盖对调压滑动块封装。 [0013] 作为一种改进，粗抛抛头底端设有端盖。 [0014] 本实用新型的工作原理为： [0015] 粗抛抛头在配重块的作用下，压住硬脆性材料外圈，并受导轮带动旋转；抛头压板通过气压压住硬脆性材料内圈，使硬脆性材料径向均匀受压。中心轴组件通过连接轴传递旋转和升降功能。当主轴提升，带动中心轴组件提升时，中心轴组件的楔形支撑块和粗抛抛头组件的粗抛抛头的楔形面相互契合，从而带动整个抛头提升与硬脆性材料脱开，使抛头只受滚动摩擦，在平稳的转动下自然停止工作。
(74)专利代理机构杭州中成专利事务所有限公司 33212
代理人周世骏
(51)Int .Cl . B24B 41/04(2006 .01)
(10)授权公告号 CN 209533079 U (45)授权公告日 2019.10.25
( 54 )实用新型名称一种用于硬脆性材料抛光机的粗抛抛光头
装置 ( 57 )摘要
所述中心轴顶端连接中心轴连接块，中心轴连接块顶端通过中心轴法兰与连接轴相连；所述中心轴内底端设有气动旋转接头，连接轴、中心轴连接块中心均设有竖向通孔，通孔间通过气管与接头连通，气管与气动旋转接头相连；
所述调压组件包括中心调压缸筒；中心调压缸筒顶端连接粗抛抛头，底端开口，内部设有调压滑动块，调压滑动块底部连接抛头压板。
权利要求书1页说明书2页附图1页
CN 209533079 U
CN 209533079 U
权利要求书
1/1 页
1 .一种用于硬脆性材料抛光机的粗抛抛光头装置；其特征在于，包括粗抛抛头组件和调压组件；
所述粗抛抛头组件包括内部中空的粗抛旋转轴；粗抛旋转轴内部设有中心轴，中心轴底端伸出粗抛旋转轴并连接楔形支撑块，粗抛旋转轴与楔形支撑块间还设有轴承；楔形支撑块外连接粗抛抛头，粗抛抛头与楔形支撑块接触面也为楔形，并紧密贴合；
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920132914 .1
(22)申请日 2019 .01 .25
(73)专利权人浙江晶盛机电股份有限公司地址 312300 浙江省绍兴市上虞区通江西路218号
(72)发明人傅林坚曹建伟朱亮周锋卢嘉彬吴世平刘小琴郑猛马旭
2
CN 209533079 U
说明书
1/2 页
一种用于硬脆性材料抛光机的粗抛抛光头装置
Hale Waihona Puke 技术领域 [0001] 本实用新型属于硬脆性材料加工设备领域，具体的涉及一种用于硬脆性材料抛光机的粗抛抛光头装置。
背景技术 [0002] 目前，市场对硬脆性材料的表面质量提出了更高的要求，要求无损伤层、更好的平整度和更小的粗糙度，这就对抛光设备提出了更高的精度要求。为了降低硬脆性材料表面的损伤、减小硬脆性材料表面的粗糙度、提高硬脆性材料表面平整度和硬脆性材料抛光质量，近年来出现了各种不同结构的抛光头装置，但是现有技术中存在硬脆性材料受压不均匀等缺陷。
2 .根据权利要求1所述的装置，其特征在于，所述粗抛抛头上设有配重块。 3 .根据权利要求1所述的装置，其特征在于，所述中心调压缸筒与调压滑动块间设有调压滑动块外圈。 4 .根据权利要求1所述的装置，其特征在于，所述粗抛旋转轴上下端与中心轴间均设有滑动轴套。 5 .根据权利要求1所述的装置，其特征在于，所述中心调压缸筒底部通过调压滑块端盖对调压滑动块封装。 6 .根据权利要求1所述的装置，其特征在于，所述粗抛抛头底端设有端盖。
3
CN 209533079 U
说明书
2/2 页
[0016] 与现有技术相比，本实用新型的技术效果是： [0017] 1、粗抛抛头在配重块的作用下，压住硬脆性材料外圈，并受导轮带动旋转；抛头压板通过气压压住硬脆性材料内圈，使硬脆性材料径向均匀受压。保证了硬脆性材料抛光的表面平整度，从而提高了抛光质量。 [0018] 2、中心轴组件通过连接轴传递旋转和升降功能。当主轴提升，带动中心轴组件提升时，中心轴组件的楔形支撑块和粗抛抛头组件的粗抛抛头的楔形面相互契合，从而带动整个抛头提升与硬脆性材料脱开，使抛头只受滚动摩擦，在平稳的转动下自然停止工作。保护了抛头在机器停止后的急停，提高了整个抛头的使用寿命。
本实用新型属于硬脆性材料加工设备领域，具体的涉及一种用于硬脆性材料抛光机的粗抛抛光头装置。包括粗抛抛头组件；粗抛抛头组件包括内部中空的粗抛旋转轴；粗抛旋转轴内部设有中心轴，中心轴底端伸出粗抛旋转轴并连接楔形支撑块，楔形支撑块外连接粗抛抛头；中心轴顶端连接中心轴连接块，中心轴连接块顶端通过中心轴法兰与连接轴相连；中心轴内底端设有气动旋转接头，连接轴、中心轴连接块中心均设有竖向通孔，通孔间通过气管与接头连通，气管与气动旋转接头相连；中心调压缸筒顶端连接粗抛抛头，底端开口，内部设有调压滑动块，调压滑动块底部连接抛头压板。本实用新型保证了硬脆性材料抛光的表面平整度，从而提高了抛光质量。
