同期装置的使用方法

同期装置调试方案引言同期装置是在电力系统中用于维持不同电压级别的电力设备之间同步运行的重要装置。

调试同期装置的目的是确保电力设备的同步运行，提高电力系统的可靠性和稳定性。

本文档将介绍同期装置调试的步骤和具体方案。

调试方案步骤一：准备工作在进行同期装置调试之前，需要进行一些准备工作： - 检查同期装置的安装位置和连接情况，确保线路连接正确。

- 确保同期装置的参数设置正确，包括频率、相位和同步延迟等。

- 准备相关测试设备，包括发电机、负载和测试仪器等。

步骤二：接线和配置1.将同期装置的输入接线连接到电力系统的主线路上。

2.将同期装置的输出接线连接到需要同步运行的电力设备上。

3.配置同期装置的参数，包括主频率、相位差和同步延迟等。

步骤三：测试同步稳定性在进行同期装置调试的过程中，需要测试同步稳定性，即验证同期装置能够确保电力设备的同步运行。

具体步骤如下： 1. 启动发电机，并将负载逐渐加大，观察同期装置的运行状态。

2. 使用测试仪器监测电力设备的频率和相位，确保其与电力系统主线路一致。

3. 检查同期装置的同步延迟，确保它在允许范围内。

步骤四：调整参数如果在测试同步稳定性的过程中发现电力设备的同步运行出现问题，可以调整同期装置的参数来改善。

具体步骤如下： 1. 针对同期装置的频率进行调整，使其与电力系统主线路的频率一致。

2. 调整同期装置的相位差，以确保电力设备之间的相位差最小化。

3. 调整同期装置的同步延迟，使其在允许范围内。

步骤五：测试保护功能同期装置通常还具备保护功能，用于检测电力系统中的异常情况并采取相应的措施。

在调试同期装置时，还需要测试其保护功能，确保其能够准确判断和处理异常情况。

具体步骤如下： 1. 模拟电力系统中的异常情况，如电压异常、相位差异常等。

2. 观察同期装置的反应，确保其能够及时检测到异常情况并采取相应的保护措施。

3. 检查同期装置的报警和自动断开功能，确保其正常工作。

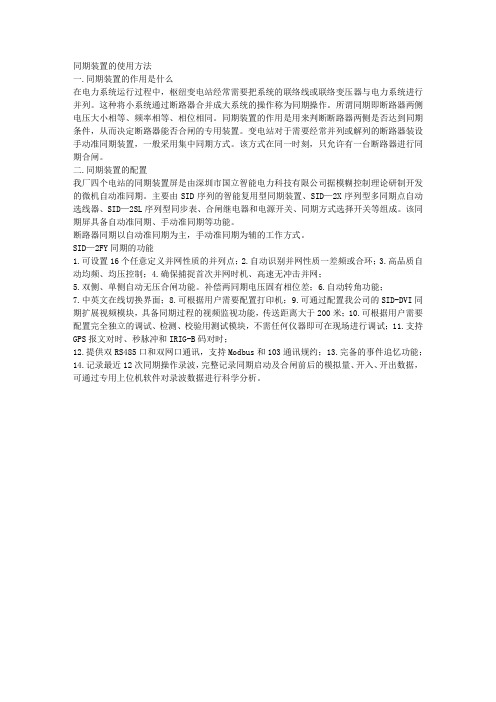

同期装置的使用方法一.同期装置的作用是什么在电力系统运行过程中，枢纽变电站经常需要把系统的联络线或联络变压器与电力系统进行并列。

这种将小系统通过断路器合并成大系统的操作称为同期操作。

所谓同期即断路器两侧电压大小相等、频率相等、相位相同。

同期装置的作用是用来判断断路器两侧是否达到同期条件，从而决定断路器能否合闸的专用装置。

变电站对于需要经常并列或解列的断路器装设手动准同期装置，一般采用集中同期方式。

该方式在同一时刻，只允许有一台断路器进行同期合闸。

二.同期装置的配置我厂四个电站的同期装置屏是由深圳市国立智能电力科技有限公司据模糊控制理论研制开发的微机自动准同期。

主要由SID序列的智能复用型同期装置、SID—2X序列型多同期点自动选线器、SID—2SL序列型同步表、合闸继电器和电源开关、同期方式选择开关等组成。

该同期屏具备自动准同期、手动准同期等功能。

断路器同期以自动准同期为主，手动准同期为辅的工作方式。

SID—2FY同期的功能1.可设置16个任意定义并网性质的并列点；2.自动识别并网性质一差频或合环；3.高品质自动均频、均压控制；4.确保捕捉首次并网时机、高速无冲击并网；5.双侧、单侧自动无压合闸功能。

补偿两同期电压固有相位差；6.自动转角功能；7.中英文在线切换界面；8.可根据用户需要配置打印机；9.可通过配置我公司的SID-DVI同期扩展视频模块，具备同期过程的视频监视功能，传送距离大于200米；10.可根据用户需要配置完全独立的调试、检测、校验用测试模块，不需任何仪器即可在现场进行调试；11.支持GPS报文对时、秒脉冲和IRIG-B码对时；12.提供双RS485口和双网口通讯，支持Modbus和103通讯规约；13.完备的事件追忆功能；14.记录最近12次同期操作录波，完整记录同期启动及合闸前后的模拟量、开入、开出数据，可通过专用上位机软件对录波数据进行科学分析。

1 主要功能
1）SID-2CM 有 8～12 个通道可供 1~12 台、条发电机或线路并网复用，或多台同期装置互为备用，具备自 动识别并网性质的功能，即自．动．识别当前是差频并网还是同频并网（合环）。 2）设置参数有：
断路器合闸时间、允许压差、过电压保护值、允许频差、均频控制系数、均压控制系数、允许功角、并 列点两侧 TV 二次电压实际额定值、系统侧 TV 二次转角、同频调速脉宽、并列点两侧低压闭锁值、同频阈 值、单侧无压合闸、无压空合闸、同步表功能。 3）控制器以精确严密的数学模型，确保差频并网（发电机对系统或两解列系统间的线路并网）时捕捉第 一次出现的零相差，进行无冲击并网。 4）控制器在发电机并网过程中按模糊控制理论的算法，对机组频率及电压进行控制，确保最快最平稳地 使频差及压差进入整定范围，实现更为快速的并网。 5) 控制器具备自动识别差频或同频并网功能。在进行线路同频并网（合环）时，如并列点两侧功角及压差 小于整定值将立即实施并网操作，否则就进入等待状态，并发出遥信信号。 6）控制器能适应任意 TV 二次电压，并具备自动转角功能。 7) 控制器运行过程中定时自检，如出错，将报警，并文字提示。 8) 在并列点两侧 TV 信号接入后而控制器失去电源时将报警。三相 TV 二次断线时也报警，并闭锁同期操 作及无压合闸。 9) 发电机并网过程中出现同频时，控制器将自动给出加速控制命令，消除同频状态。控制器可确保在需要 时不出现逆功率并网。 10) 控制器完成并网操作后将自动显示断路器合闸回路实际动作时间，并保留最近的 8 次实测值，以供校 核断路器合闸时间整定值的精确性。 11) 控制器提供与上位机的通讯接口（RS-232、RS-485），并提供通讯协议，和必需的开关量应答信号，以 满足将同期控制器纳入 DCS 系统的需要。 12) 控制器采用了全封闭和严密的电磁及光电隔离措施，能适应恶劣的工作环境。 13) 控制器供电电源为交直流两用型，能自动适应 110V、220V 交直流电源供电。 14) 控制器输出的调速、调压及信号继电器为小型电磁继电器，合闸继电器则有小型电磁继电器及特制高速、 高抗扰光隔离无触点大功率 MOSFET 继电器两类供选择，后者动作时间不大于 2 毫秒，长期工作电压可达 直流 1000V，接点容量直流 6 安。在接点容量许可的情况下，可直接驱动断路器，消除了外加电磁型中间继 电器的反电势干扰。 15) 控制器内置完全独立的调试、检测、校验用试验装置，不需任何仪器设备即可在现场进行检测与试验。 16）可接受上位机指令实施并列点单侧无压合闸或无压空合闸。 17）在需要时可作为智能同步表使用。 18）控制器提供同步表视频转换器可选件，将同步表的相位、压差、频差及合闸信息通过视频电缆传送到 控制室大屏幕的视频输入端。

1
DF3389 自动准同期装置技术说明书
4) 连续记录 1024 次 SOE 报告和 1024 次操作事项 5) 故障录波 6) 在线自诊断功能 7) 打印功能（定值、报告、录波数据等） 8) 功能强大的笔记本电脑维护分析功能 9) 具有定值区复制、模拟报告、触发录波和触发自检等功能 c) 开入功能： 装置可采集 24 路硬件开入 d) 远方同期操作功能： 可以完成 16 路远方同期操作 e) 通信功能 通信接口可以选择如下说明的接口之一 1) 可选的双以太网络接口，采用插卡方式，通信媒介可采用光纤或屏蔽电缆，通信速率
的可靠性 k) 具有与 GPS 的 IRIG­B 格式对时功能 l) 大屏幕汉化液晶显示和东方徽形简化键盘。人机界面友好美观，菜单丰富，操作简单 m) 装置的液晶界面中自带一个数字式同期表
3
DF3389 自动准同期装置技术说明书
2 技术参数
2.1 额定参数
a）直流工作电压：220V 或 110V（标称范围±20%，直流中交流分量不大 于直流额定值的 5%） b）交流输入电压：100/ 3 V 或 100V, 频率 50Hz （标称范围±2.5Hz）
b) 其它触点容量：在电压不大于 250V，电流不大于 0.5A，时间常数 L/R=5±0.75ms 的直流 有感负荷回路中，触点断开容量为 30W，允许长期导通电流 3A
2.6 环境条件
a) 环境温度：­25℃～+55℃，24 小时内平均温度不超过+35℃ b) 环境湿度：5%～95% c) 贮存温度：­25℃～+70℃，在极限值下不施加激励量，装置不出现不可逆变化，温度恢
完成这些不同同期点的同期合闸 f) 装置可以通过同期点断路器的辅助触点，自动测量断路器的合闸时间 g) 主要芯片采用表面贴装技术 h) 装置电气隔离和屏蔽按国际电磁兼容标准设计 i) 装置通信接口采用插卡方式，可以满足不同类型的发电厂和变电站对通信网络的要求

• 一、二次绕组中性点及开口三角形绕组一端
接地。
• 可测量线电压、相电压、绝缘监察的相对地
电压及零序电压。
ppt课件
19
电压互感器的二次侧接地方式
• 电压互感器的各个二次绕组均必须有可靠的保
护接地，且只允许有一个接地点。
• 二次侧接地属保护接地，是为了防止一次绕组
与二次绕组间绝缘损坏后，一次侧高电压串入
2.3 同期电压引入
采用准同期方式并列时，需比较待并发电机与系统
电压的数值、频率和相位。为此需将待并侧和系统的
电压引至同期装置，以便进行比较判断。引入同期装
置的电压通常取自不同的电压互感器。
11
ppt课件
2.3.1 PT的接线方式
• 单相电压互感器接线方式
• 两个单相电压互感器构成的V-V接线方式
④如果双线圈变压器只有一侧作为同期点，那么不作为
同期点的一侧断路器合闸回路应经另一侧断路器的常闭
辅助触点闭锁。
⑤母线分段、联络断路器及旁路断路器均应作为同期点。
⑥接在单母线上的对侧有电源的线路断路器均应作为同
期点。
⑦接于双母线的对侧有电源的线路，可只考虑利用旁路
断路器或母线联络断路器进行并列，线路断路器不作为
同期点。但对要分裂成两个单独系统运行的双母线和
35kV 及以上电压等级的系统主要联络线，则线路断路
器应作为同期点。
10
ppt课件
2.2 同期点选择原则
⑧多角形接线和外桥形接线中，与线路相关的两个断
路器均应作为同期点。
⑨一台半接线的所有断路器均应作为同期点。
⑩全厂只有一条线路时，线路断路器可不作为同期点。
同期装置
一
同期的方式

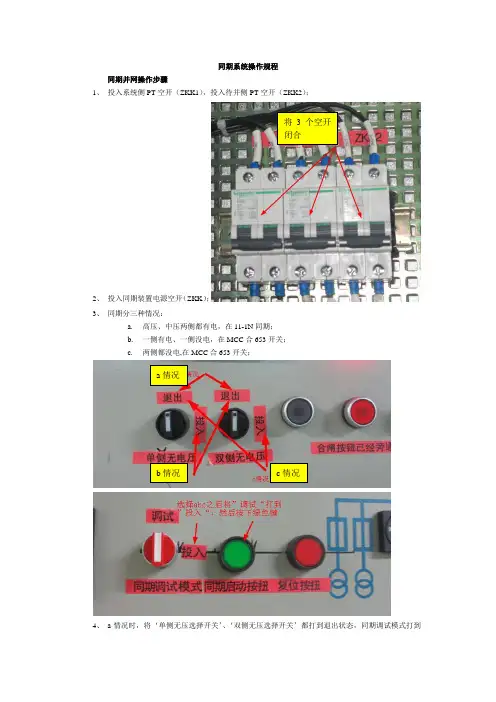

同期系统操作规程同期并网操作步骤1、 投入系统侧PT 空开（ZKK1），投入待并侧PT 空开（ZKK2）；2、 投入同期装置电源空开（ZKK ）；3、 同期分三种情况：a.高压、中压两侧都有电，在11-1N 同期； b. 一侧有电、一侧没电，在MCC 合653开关； c. 两侧都没电,在MCC 合653开关；4、 a 情况时，将‘单侧无压选择开关’、‘双侧无压选择开关’都打到退出状态，同期调试模式打到将3个空开闭合a 情况b 情况c 情况“投入”位置，复位后液晶屏显示系统侧电压和待并侧电压幅值和频率，并显示“等待启动命令”，按下“同期启动按钮”，同期装置检测两侧电压幅值和频率，操作人员应该根据同期装置提示，对待并侧的电压幅值和频率作出调整，以满足同期允许条件；5、b情况时，将‘单侧无压选择开关’打到投入状态，‘双侧无压选择开关’打到退出状态，同期调试模式打到“投入”位置，复位后液晶屏显示系统侧电压和待并侧电压幅值和频率，并显示“等待启动命令”，按下“同期启动按钮”，同期装置检测两侧电压幅值和频率，操作人员应该根据同期装置提示，对待并侧的电压幅值和频率作出调整，以满足同期允许条件；6、c情况时，将‘单侧无压选择开关’打到退出状态，‘双侧无压选择开关’打到投入状态，同期调试模式打到“投入”位置，复位后液晶屏显示系统侧电压和待并侧电压幅值和频率，并显示“等待启动命令”，按下“同期启动按钮”，同期装置检测两侧电压幅值和频率，操作人员应该根据同期装置提示，对待并侧的电压幅值和频率作出调整，以满足同期允许条件；调整方法：观察同期装置面板的频差灯和压差灯，对发电机的转速和电压进行调整。

（1）频差灯和压差灯都不亮，说明频差和压差都在允许范围内，不需要调整；（2）频差灯为绿色，说明待并侧频率高于系统侧频率并超出允许定值，应调低发电机的转速，频差灯为红色，说明待并侧频率低于系统侧频率并超出允许定值，应调高发电机的转速；（3）压差灯为绿色，说明待并侧电压高于系统侧电压并超出允许定值，应调低发电机的电压，压差灯为红色，说明待并侧电压低于系统侧电压并超出允许定值，应调高发电机的电压。

如果待并侧电压为U(·)G ，系统的电压为U(·)S ，系统综合电抗为XS=0 ，待并侧等值电抗为X?d则并列时的冲击电流为I(·)ch，冲击电流方向如图（a），等值电路如图（b）。
I(·)ch=(U(·)G-U(·)S)/jX?d=ΔU/jX?d （1）
从上式可以得知
1） 如果待并侧与系统侧的频率差、
电力系统同期原理及同期装置的应用
作者:胡东旭 永安电厂
摘要:电力系统对同期并列操作有很高的要求, 如果操作不当或者误操作，将产生很大的冲击电流，轻则引起系统电压波动，重则导致系统震荡，损坏电力设备，危及电力系统的稳定运行。为此,本文将对同期原理和同期装置应用作一阐述。
2）半自动准同期。
该方式是由运行人员手动对电压和频率进行调节，当符合并列条件时，同期装置自动进行检查并发出合闸脉冲的一种同期方式。
3）自动准同期。
对电压，频率进行自动跟踪，并由同期装置自动进行分析计算，并且发出调节指令给控制设备，当满足合闸条件时自动发出合闸脉冲，自动完成同期并列操作。
永安电厂是一个运行了几十年的老厂，修建时自动化技术还比较落后，采用了手动准同期的并列方式。其手动准同期靠ＤＴ－１３型电磁式同期继电器和组合式同期表实现。
DT-13型同期继电器具有两组电压线圈，待并侧与系统侧的采样电压分别各接一组线圈。线圈共用一个铁心，且铁心中的磁通与断路器两侧的电压差ΔU成正比。如果ΔU不符合并列条件，ΔU达到继电器的动作电压UOP时，继电器常闭触点断开，闭锁合闸回路。当ΔU达到返回电压URE时，继电器常闭触点闭合，接通合闸回路。当频率差越大时，相位差的变化越快，继电器常闭触点闭合的时间越短。只有频率差小到一定程度，相位差变化才会足够慢，继电器常闭触点闭合时间才能足够长，才能保证合闸成功。这种继电器能检测电压差、频率差和相位差，是简单有效的同期检查装置，在小型发电厂有广泛的应用。

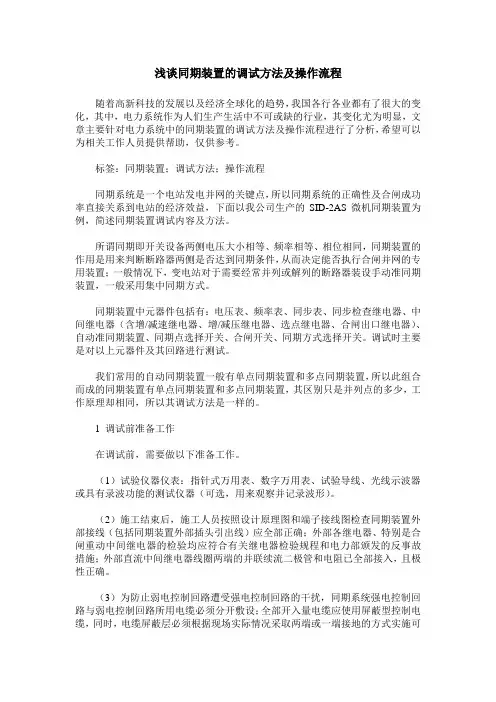

浅谈同期装置的调试方法及操作流程随着高新科技的发展以及经济全球化的趋势，我国各行各业都有了很大的变化，其中，电力系统作为人们生产生活中不可或缺的行业，其变化尤为明显，文章主要针对电力系统中的同期装置的调试方法及操作流程进行了分析，希望可以为相关工作人员提供帮助，仅供参考。

标签：同期装置；调试方法；操作流程同期系统是一个电站发电并网的关键点，所以同期系统的正确性及合闸成功率直接关系到电站的经济效益，下面以我公司生产的SID-2AS微机同期装置为例，简述同期装置调试内容及方法。

所谓同期即开关设备两侧电压大小相等、频率相等、相位相同，同期装置的作用是用来判断断路器两侧是否达到同期条件，从而决定能否执行合闸并网的专用装置；一般情况下，变电站对于需要经常并列或解列的断路器装设手动准同期装置，一般采用集中同期方式。

同期装置中元器件包括有：电压表、频率表、同步表、同步检查继电器、中间继电器（含增/减速继电器、增/减压继电器、选点继电器、合闸出口继电器）、自动准同期装置、同期点选择开关、合闸开关、同期方式选择开关。

调试时主要是对以上元器件及其回路进行测试。

我们常用的自动同期装置一般有单点同期装置和多点同期装置，所以此组合而成的同期装置有单点同期装置和多点同期装置，其区别只是并列点的多少，工作原理却相同，所以其调试方法是一样的。

1 调试前准备工作在调试前，需要做以下准备工作。

（1）试验仪器仪表：指针式万用表、数字万用表、试验导线、光线示波器或具有录波功能的测试仪器（可选，用来观察并记录波形）。

（2）施工结束后，施工人员按照设计原理图和端子接线图检查同期装置外部接线（包括同期装置外部插头引出线）应全部正确；外部各继电器、特别是合闸重动中间继电器的检验均应符合有关继电器检验规程和电力部颁发的反事故措施；外部直流中间继电器线圈两端的并联续流二极管和电阻已全部接入，且极性正确。

（3）为防止弱电控制回路遭受强电控制回路的干扰，同期系统强电控制回路与弱电控制回路所用电缆必须分开敷设；全部开入量电缆应使用屏蔽型控制电缆，同时，电缆屏蔽层必须根据现场实际情况采取两端或一端接地的方式实施可靠接地，加强抗外部电磁干扰的能力。

WZTQ-2微机型自动准同期装置使用说明书诚邀代理欢迎配套福建亿华源能源管理有限公司福州大学电气工程与自动化学院励磁技术研究中心公司地址：福州市科技东路海西高新科技园创新园11#楼售后地址：福州市科技东路海西高新科技园创新园11#楼技术支持：189****5362一、概述发电机准同期并列是发电厂一项很频繁的日常操作，非同期并网时较大的冲击电流和机械振动对发电机有一定危害，严重的非同期并列会导致机组甚至电网事故。

中、小型发电机组传统上大多采用灯光法或整步表监测法并网，操作人员很难把握好准确的合闸时机，往往对发电机组造成较大的电流冲击，严重的会使机组产生强烈振动，开关触点烧伤，甚至造成开关跳闸机组解列。

为此国内很多厂家生产了不少简易的自动并网装置来解决这个问题，但也仅仅是对并网条件设置一个关卡而已，仍不能精确确定并网合闸点，因此对机组也还存在一定的冲击。

WZTQ-2微机型自动准同期装置以高精度的时标计算相位差，通过微机对相位差脉冲串进行科学的平滑运算，确定准确的并网合闸点，以毫秒级的精度实现并网操作。

在待并两侧压差合格，频差合格，整定的恒定越前时间与开关机械动作时间相吻合的情况下，可实现快速无冲击合闸并网。

装置具有待并两侧电压和频率的液晶显示功能，具有直观的数字整步表，可以取代同期屏；可以方便地设定频差、压差和自动调节功能。

是所有发电厂和需要对联络线路进行并列操作的变电站的理想准同期设备。

装置采用全中文液晶显示，简单的人机操作界面，构造简单、性能可靠、使用方便、毋需调试。

二、型号说明型号格式：WZTQ-2型号意义：W-微机型Z-自动TQ-同期2-设计序列三、技术指标1、工作电源：采用机组PT电压100VAC2、输出触点容量：30A，28VDC／240VAC3、整机功耗：<8W4、合闸相位误差：<2°5、频率判断误差：<0.02Hz6、电压判断误差：<1%7、频差整定范围：0.2Hz～2.5Hz8、压差整定范围：0%～10%9、合闸恒定越前时间整定范围：30ms～300ms10、工作环境温度：-10℃～+50℃11、环境相对湿度：<90%12、周围无爆炸危险，不应含有腐蚀性气体，所含导电尘埃的浓度不应使绝缘水平降低到允许极值以下，无剧烈震动及冲击。

同步表下方有九个方形高亮LED指示灯，从左向右依次是“电源”、“+F”（加速）、“-F”（减速）、“+V”（升压）、“-V”（降压）、“功角越限”、“同频/差频”（同频并网时，灯亮；差频并网时，灯灭）、“闭锁”、“报警”指示灯。
后面板说明：
装置后面板共五块，依次是模拟量板JK1、系统板JK2、开入量板JK3、开出量板JK4、电源板JK5，具体的端子定义见本说明书第5部分“端子定义”。
1
本装置为单对象微机同期装置，既可用于发电机差频并网，又可用于线路差频和同频并网。装置具有自动识别并列点断路器并网性质的功能，即自动识别当前是差频并网还是同频并网（合环）。在差频并网时，精确的数学模型确保装置能绝不遗漏地捕捉到第一次出现的并网时机，并精确地在相角差为零度时完成无冲击并网。在发电机并网过程中，按模糊控制理论的算法，对机组频率及电压进行控制，确保最快最平稳地使频差及压差进入整定范围，实现更为快速的并网。
14）提供合闸接点和脉振电压的录波信号。
2
2.1输入装置的系统侧及待并侧电压可适应AC10～264V范围,100VAC时功耗不大于0.5VA。
2.2在系统侧及待并侧电压均为100V时，录波输出脉振电压最大值可达20V。
2.3控制信号继电器（“合闸”、“加速”、“减速”、“升压”、“降压”、“同期闭锁”）是高抗扰光隔离无触点大功率MOSFET继电器，接点容量为600VDC、6A，接点动作时间小于2ms，可直接驱动断路器。其他信号输出接点（“合闸录波”、“报警”、“就绪”、“装置闭锁”、“失电”、“同频/差频”、“功角越限”、“压差越限”）容量为AC125V/10A或AC250V/3A或DC30V/5A，动作时间小于10ms。
在硬件设计上，装置采用了先进的ARM芯片技术及16位高速AD采样技术，软件上采用高适时性操作系统。更为重要的是，装置为了提高可靠性，采用了完全独立的两套控制系统（包括独立的电源、CPU、A/D采样、接口等）串联控制同期过程；这种冗余设计，大大提高了装置的可靠性。

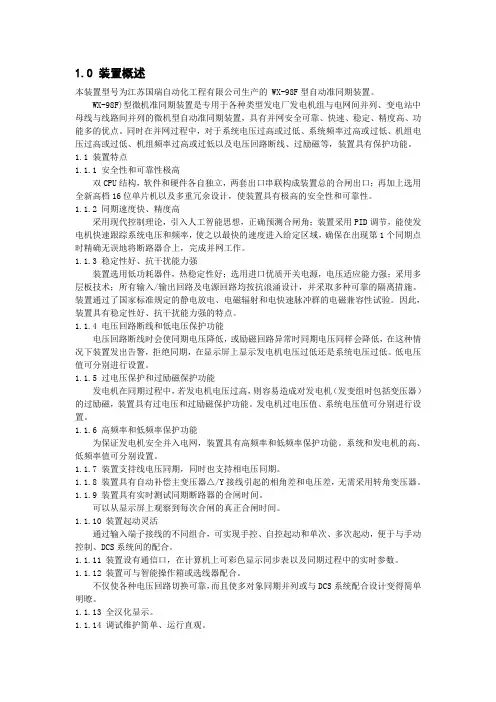

1.0 装置概述本装置型号为江苏国瑞自动化工程有限公司生产的 WX-98F型自动准同期装置。

WX-98F)型微机准同期装置是专用于各种类型发电厂发电机组与电网间并列、变电站中母线与线路间并列的微机型自动准同期装置，具有并网安全可靠、快速、稳定、精度高、功能多的优点。

同时在并网过程中，对于系统电压过高或过低、系统频率过高或过低、机组电压过高或过低、机组频率过高或过低以及电压回路断线、过励磁等，装置具有保护功能。

1.1 装置特点1.1.1 安全性和可靠性极高双CPU结构，软件和硬件各自独立，两套出口串联构成装置总的合闸出口；再加上选用全新高档16位单片机以及多重冗余设计，使装置具有极高的安全性和可靠性。

1.1.2 同期速度快、精度高采用现代控制理论，引入人工智能思想，正确预测合闸角；装置采用PID调节，能使发电机快速跟踪系统电压和频率，使之以最快的速度进入给定区域，确保在出现第1个同期点时精确无误地将断路器合上，完成并网工作。

1.1.3 稳定性好、抗干扰能力强装置选用低功耗器件，热稳定性好；选用进口优质开关电源，电压适应能力强；采用多层板技术；所有输入/输出回路及电源回路均按抗浪涌设计，并采取多种可靠的隔离措施。

装置通过了国家标准规定的静电放电、电磁辐射和电快速脉冲群的电磁兼容性试验。

因此，装置具有稳定性好、抗干扰能力强的特点。

1.1.4 电压回路断线和低电压保护功能电压回路断线时会使同期电压降低，或励磁回路异常时同期电压同样会降低，在这种情况下装置发出告警，拒绝同期，在显示屏上显示发电机电压过低还是系统电压过低。

低电压值可分别进行设置。

1.1.5 过电压保护和过励磁保护功能发电机在同期过程中，若发电机电压过高，则容易造成对发电机（发变组时包括变压器）的过励磁，装置具有过电压和过励磁保护功能。

发电机过电压值、系统电压值可分别进行设置。

1.1.6 高频率和低频率保护功能为保证发电机安全并入电网，装置具有高频率和低频率保护功能。

1）自动同期自动同期功能定义：（1）同期屏操作盘（CZP）同期方式选择开关处在“自动”位置；（2）在远方通过遥控命令启动同期功能；（3）自动调节（调压和调速，依据是定值）；（4）自动合闸（依据是定值）；5）远方信号复归。

自动同期功能适合于配有自动化系统的变电所。

通过遥控命令，直接启动同期功能，进行发电机的并网或线路的合闸。

对于经常用到自动同期功能而很少用到半自动同期功能和手动同期功能的地方，建议只配置自动同期功能，这样就可避免使用半自动同期功能和手动同期功能而遇到的问题（见数字电压频率表、同期表、同期继电器中的应用注意事项）。

2）半自动同期半自动同期功能定义：（1）同期屏操作盘（CZP）同期方式选择开关处在“半自动”位置；2）在本地手动选择同期点；（3）手动启动同期功能（手动按下“手选确认”按钮）；（4）自动调节（调压和调速，依据是定值）；（5）自动合闸（依据是定值）；（6）远方命令或就地手动信号复归；（7）抬起“手选确认”按钮。

半自动同期功能适合用于就地启动同期操作和对同期装置进行校验。

3）手动同期手动同期功能定义：（1）同期屏操作盘（CZP）同期方式选择开关处在“手动”位置；（2）在本地手动选择同期点；（3）按下“手选确认”按钮（启动手动同期）；（4）手动调节（调压和调速，依据是同期屏上的一对电压频率表）；（5）手动合闸（依据是同期屏上的一只同期表）；（6）就地手动信号复归；（7）抬起“手选确认”按钮。

手动同期功能适合用于需要就地手动操作地方。

注意，此种操作需要丰富的经验，因为需要根据电压频率表，判断两侧的压差和频率差，进行电压和频率调节，同时需要根据同期表指针的转速和位置判断最佳的合闸时机（考虑开关的合闸时间和两侧电压的相角差）RCS-9659 的面板上也有一个复归按钮，用这个按钮也可以复归中央信号和合闸信号灯。

这两个按钮的功能基本相同，但有一点差别：屏上的信号复归按钮可以复归因手动合闸而点亮的合闸信号灯，复归按钮则不能。

同期装置同期装置的说明：电力系统运行过程中常需要把系统的联络线或联络变压器与电力系统进行并列，这种将小系统通过断路器等开关设备并入大系统的操作称为同期操作。

所谓同期即开关设备两侧电压大小相等、频率相等、相位相同，同期装置的作用是用来判断断路器两侧是否达到同期条件，从而决定能否执行合闸并网的专用装置。

同期装置的分类：同期装置分为自同期装置和准同期装置。

自同期并列是指将发电机升至额定转速后，在未加励磁的情况下合闸，将发电机并入系统，随即供给励磁电流，由系统将发电机拉入同步。

自同期并列有很多优点：（1）合闸迅速，自同期一般只需要几分钟就能完成，在系统急需增加功率的事故情况下，对系统稳定具有特别重要的意义；（2）操作简便，易于实现操作自动化；（3）因为在发电机未加励磁电流时合闸并网，不存在准同期条件的限制，不存在准同期法可能出现的问题，自同期并列因为电机不加励磁，所以电机电枢出口没有电压，（严格说来，有残磁感应的残压，但数值很小，一般低压小型电机残压在（2～4）%U N之内）这就消除在未同期情况下错误合闸而产生损坏发电机的危险性；（4）便于小水电站的自动化：随着自动化技术的推广，小型电站的自动化要求也日趋迫切。

小水电自动化的关键环节之一是并列自动化。

当前，准同期自动并车装置虽然日见完善，但经济性和技术要求仍未能适应当前农村小水电的技术水平和经济条件的要求，而自同期并列却易于满足。

这有利于小水电自动化程度的提高准同期装置：准同期并列是指待并发电机升至额定转速额定电压后并且满足：1发电机电压幅值与电网电压幅值相等，2发电机频率与电网频率相等，3断路器合闸瞬间发电机电压与电网电压相角差为0.时操作断路器合闸使发动机并入电网。

一、自动准同期装置1、组成：（1）频差控制单元，它的任务是检测发电机电压与电网电压间的滑差角频率且调节发电机转速，使发动机电压频率接近系统频率。

（2）电压控制单元，它用于检测发电机与电网之间的电压差，且调节发电机的电压，使它接近电网电压。

同期装置操作说明一、简介同期装置是一种广泛应用于各种演出和音乐录制场合的专业音频设备，主要用于调整多路音频信号的同步性和一致性。

本文档将详细介绍同期装置的操作步骤与注意事项。

二、操作步骤1. 连接设备将同期装置与音频设备连接，通常可以通过音频输入和输出端口连接。

确保连接正确、稳定。

2. 开关机打开同期装置的电源开关，待指示灯亮起后，可以开始操作。

3. 设置主设备选择一路作为主设备，通常是音源最为稳定和重要的一路。

在同期装置中，将该路信号输入并根据需要设置相应的参数，如音量、音调等，并将主设备的输出线连接到其他设备或扬声器。

4. 设置从设备根据需要，选择其他设备作为从设备，将其音频信号输入到同期装置。

同期装置会自动调整从设备的同步性和一致性，使其与主设备完美匹配。

5. 调整延迟根据现场情况，可以使用同期装置的延迟参数进行调整。

延迟功能可以让音频信号在播放时有更好的效果，尤其是在大型演出中，可以避免音频的回声和混音问题。

6. 调整同步性使用同期装置的同步参数，可以确保多路音频信号的同步性。

根据不同的设备和场景，需要调整的参数可能有所不同，目的是让音频信号达到最佳的同步效果。

7. 测试与确认在完成以上步骤后，可以进行一次综合性的测试和确认。

通过演示或试听，确认所有的音频信号都达到了同步和一致的效果。

三、注意事项1. 在操作同期装置之前，务必熟悉设备的操作手册和安全规定，以避免不必要的损坏或意外。

2. 使用合适的音频线缆连接设备，确保信号的稳定传输和良好质量。

3. 在调整延迟和同步参数时，需根据实际情况进行有针对性的调整，避免过度处理或不足的效果。

4. 如需在演出或录音中使用同期装置，提前进行充分的测试和试验，确保设备的正常运行和音频效果的满意度。

5. 在使用同期装置时，注意避免过量信号输入，以免产生杂音或损坏设备。

6. 定期检查和维护同期装置，保持其良好的工作状态，并及时更换老化的零部件。

四、总结同期装置是一种非常重要的音频设备，可以在演出和音乐录制中发挥关键作用。

WX-98E型微机准同期装置现场运行规程1 装置概述WX-98E是专用于各种类型发电厂发电机组与电网间并列的微机型自动准同期装置，具有并网安全可靠、快速、稳定、精度高、功能多的优点。

同时在并网过程中，对系统电压过高或过低、系统频率过高或过低、机组电压过高或过低、机组频率过高或过低以及电压回路断线、过励磁等，机组具有保护功能。

2 面板及信号介绍：2.1 电子式整步表状态显示信号灯，点亮时分别表示增速灯：发出增速脉冲减速灯：发出减速脉冲合闸灯：发出合闸脉冲告警灯：不允许同期或装置内部故障升压灯：发出升压脉冲降压灯：发出降压脉冲2.2 液晶显示屏：显示同期参数及实时参数RS-232C串口：修改参数时使用薄膜按键：查看或输入命令运行灯：上电后闪光点亮，闪光频率为1次/S，装置工作时闪光频率为2次/S，表示装置运行正常。

3 同期装置运行操作说明3.1装置首次投运前，应按照装置调试要求对装置进行调试，并置入相关参数。

每次投运前应对装置参数进行检查核对。

3.2运行人员可使用同期装置上薄膜按键查看同期装置定值。

3.3 同期装置的操作做在并网顺控逻辑中。

在接到汽机DEH来“同期允许”信号后，按下“第二步”及“确认”按钮后，同期装置带电（DCS1接点）,延时2秒后，同期装置投入（DCS3接点），同时辅助继电器屏上同期指示灯亮。

同期装置工作后，在合闸条件满足时，同期启唐山华润热电有限公司发电部1动灯亮（DCS2接点），同期装置发出合闸指令。

3.4 自动准同期装置工作出现异常时，告警灯将点亮，同时显示屏上指示告警原因。

此时并不表示同期装置有问题，可重新进行操作。

4 同期装置定值。

Tf Kpf Kif Kdf Tv Kpv Kiv Kdv K0 ω0 T
U1 U2 U3 U4
±15.0V ±15.0V ±0.50Hz ±0.50Hz ±60.0º 0～5000ms
0～5000ms
1.0/1.732/0.577 0～360.0º 0～60.0s 禁止/允许 禁止/允许 禁止/允许 投/退
2
DCAP-3511 自动准同期装置使用说明书(V1.2)
按“确认”键，进入光标处菜单。
在参数输入时： 按“增加”键，输入位数值加 1； 按“位移”键，输入数值位右移一位； 按“选择”键，返回上一级菜单； 按“确认”键，确认设置。
3.2 遥测量查询 DCAP-3511 自动准同期装置可以采集到系统电压、系统频率、对象电压和对象频率等遥测
期合闸的质量。DCAP-3511 具有在线测量导前时间的功能。当系统进入实际的同期状态时，装 置能自动测量从发出同期合闸命令到断路器合上的时间。 导前时间的显示：
4
DCAP-3511 自动准同期装置使用说明书(V1.2)
导前时间 １：0128 平均时间
0122
在装置正常显示状态按”增加”键，进入导前时间查询。 X=1 到 8 为最新测量并保存的 8 次导前时间，平均值显示 8 次导前时间的平均值（若未满 8 次测量，则为已测次数的平均值）。 按”增加”键，查询下一次时间纪录（可连续查询 8 次） 按”选择”键，返回正常状态。
装置低板上面的接地锣钉与辅助电源的地 SHLD 必须同时与屏体的地连在一起。 调频和调压输出为继电器空接点输出。 该装置建议采用直流辅助电源，电源输入范围为 80～280VDC。在没有直流辅助电源的
情况下，亦可采用交流辅助电源，电源输入范围为 65～265VAC。

A.自动无压合闸
序号
操作步骤
完成
0
初始化检查操作
1
确认发电机电压频率已经接近额定值。
2
WK切换到”无压”位置
3
CK切换到”允许”位置
4
2STK切换到”就地”或”远方”位置
5
第4步之后5秒内按下QA按钮，或远方闭合端子2D20与2D22
6
合闸出口端子1D13,1D16闭合，且合闸输出指示灯亮
7
确认合闸后执行初始化操作一遍
6
手动调速“降压”,出口到端子1D32,1D36闭合
7
执行初始化操作一遍
三.同期功能检测
序号
1
2
3
4
5
对象名
发电机
合闸出口端
子号
1D13,1D16
系统
电压
端子
UA
1D1
UB
1D4
待并
电压
端子
Ua
1D7
Ub
1D10
增速出口端子
1D22,1D19
加速
减速出口端子
1D22,1D26
减速出口闭合
同期装置操作方法
一.同期屏初始化
操作步骤
初始化操作
1
检查WK处于”退出”位置
2
检查2STK处于”退出”位置
3
检查CK处于”退出”位置
4
检查STK处于”退出”位置
5
检查1STK处于”退出”位置
6
屏后电源开关处于”合闸”位置
7
TD10同期装置背后小开关处于“运行”位置。（非“设定”位置）
二.各类功能实现操作步骤
√
口
口
口
口
升压出口端子
