Getting Started with ER win (Erwin 入门)by Dr。
Peter WolcottDepartment of Information Systems and Quantitative AnalysisCollege of Information Science and TechnologyUniversity of Nebraska at Omaha（由内布拉斯加州的奥马哈大学信息科学与技术学院门的信息系统和定量分析博士彼得著）Introduction （介绍)ER win is a popular data modeling tool used by a number of major companies in Omaha and throughout the world. （Erwin是受奥马哈和世界各地的一些主要的公司欢迎的数据模型工具) The product is currently owned，developed， and marketed by Computer Associates， a leading software developer.(该产品是由具有领导地位的CA软件开发公司拥有、开发和销售）The product supports a variety of aspects of database design, including data modeling， forward engineering （the creation of a database schema and physical database on the basis of a data model)， and reverse engineering （the creation of a data model on the basis of an existing database） for a wide variety of relational DBMS, including Microsoft Access， Oracle， DB2， Sybase, and others。
ERwin相关概念快速入门适用于对ERwin初学者使用1、如果只做文档，可以选择只建立logical view2、如果是做项目，需要同时使用Logical view 和physical view3、一般Logical view是用于做文档的，而physical view是用于生成或者导出脚本的4、表之间的三种连接线，第一种用于把表1中的主键插入到表2中的外键，且插入的作为表2的主键第二种用于多对多，很少用到第一种用于把表1中的主键插入到表2中的外键，且插入的不作为表2的主键5、Logical中的和physical中对应的表的名称可以不一样，一般在physical中的表的名称用英文名称在Logical中的表的名称则无所谓，如果需要可以用中文6、在Physical view中的Tools中的[Forward Engineer/Schema Generation]中在右侧的表中用对勾可以选择需要操作的项目点击【preview】可以看到脚本，可以复制过来改改就能是脚本了点击【report】可以直接导出脚本点击【Generate】则可以直接连接到数据库，把相关的Scheme都建立起来7、在Logical view的一个Entity上右键点击，选择attributes，就进入了给表加入column 的界面了在General中选择一种基本类型(Domain)比如string后，就能加入一个名称了，Attribute name就是Logical view中的名字Column name就是用于生成脚本的名称。
在General中的Primary Key的checkbox就是选为主键的地方了。
在DataType中就能设定具体的数据类型，比如VARCHAR2,NUMBER等。
8、关于索引和约束的建立右键在Entity上，选择Key Group就能新建约束了9、在Attribute中选择Datatype就能在Validate中选择这个column相关的约束，在Default中选择这个column的默认值了10、关于Domains的概念Domain的概念在Sql server中是支持的，可以在脚本的最开始就定义一堆的Domain,然后在其后的脚本中都引用相关的域名，而不用直接原始的数据类型了。

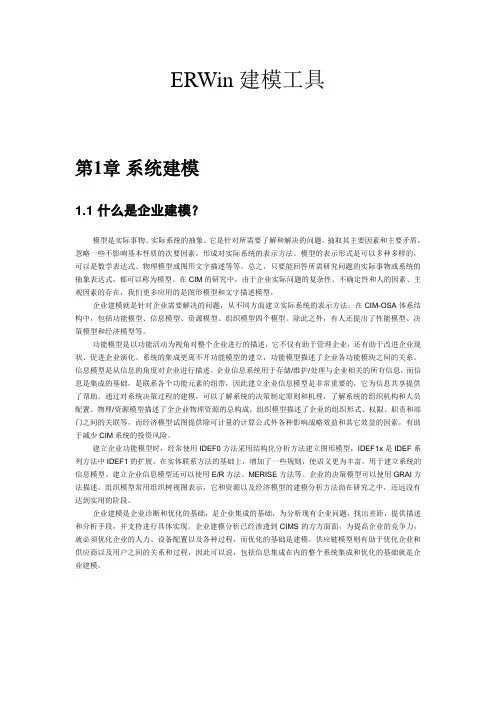

Erwin教程erwin是一个数据库关系实体模型（ER Model）设计工具，与Power Designer（Sybase公司开发）成为最常用的两种数据库设计工具。
目前该工具被CA收购，成为CA数据库解决方案中的一个关键部分。
与微软的Vision相比，erwin只能设计er model，而且设计界面选项较多，相对来说并不那么友好，增加了使用的难度。
但如果你是一个出色的数据库应用开发者，那你一定会发现erwin的好处。
因为在设计模型层次和复杂度提高以后，visio难以应付众多的数据对象设计和对象之间的关系设计。
而且erwin提供了数据库正向工程、逆向工程和文档正向工程功能，可以把设计直接实施到数据库后者把数据库中的对象信息读到erwin设计中，也可以生成设计文档，格式还可以自动定义。
在本教程中，将告诉大家我是怎样简单的使用erwin来进行数据库设计的。
这里强调了简单二字，就是说有很多只有20%机会用到的80%的功能本教程是不会介绍的。
本文用到的erwin版本是4.0。
教程一：Table & Subject AreasTable是数据库中最基本的物理元素，保持了应用的持久数据。
在普通的信息系统数据库结构设计中，有90%的工作是在设计table。
而table的字段定义和表间的关系，也反映了整个系统的数据流图和大致的业务流程。
Subject Areas是erwin提供逻辑元素，在实际数据库中并不存在。
它的含义是把物理元素和逻辑元素按照实际意义划分成各个主题，在主题域中添加对元素的引用，起到一个按图索骥和目录的作用。
有一个缺省的主题域Main Subject Area，所有的元素都会在该主题域中存在。
在我本人的设计方法中，我会新建诸如“参数表”，“分户表”，“控制表”，“临时表”，“明细表”，“日志表”和“总帐”等主题域。

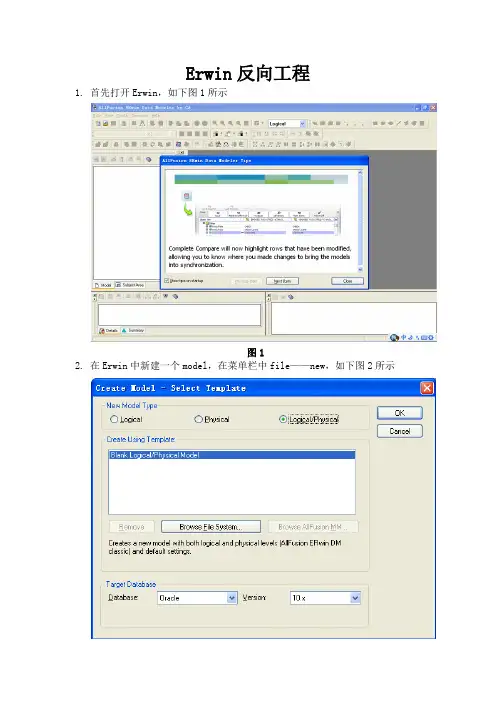

下面跟着我的说明，一步一步来设计table：装好erwin4.0后，打开程序。
【聚杰网Oracle开发】ERwin相关概念快速入门适用于对ERwin初学者使用1、如果只做文档，可以选择只建立logical view2、如果是做项目，需要同时使用Logical view 和physical view3、一般Logical view是用于做文档的，而physical view是用于生成或者导出脚本的4、表之间的三种连接线，第一种用于把表1中的主键插入到表2中的外键，且插入的作为表2的主键第二种用于多对多，很少用到第一种用于把表1中的主键插入到表2中的外键，且插入的不作为表2的主键5、Logical中的和physical中对应的表的名称可以不一样，一般在physical中的表的名称用英文名称在Logical中的表的名称则无所谓，如果需要可以用中文6、在Physical view中的Tools中的[Forward Engineer/Schema Generation]中在右侧的表中用对勾可以选择需要操作的项目点击【preview】可以看到脚本，可以复制过来改改就能是脚本了点击【report】可以直接导出脚本点击【Generate】则可以直接连接到数据库，把相关的Scheme都建立起来7、在Logical view的一个Entity上右键点击，选择attributes，就进入了给表加入column 的界面了在General中选择一种基本类型(Domain)比如string后，就能加入一个名称了，Attribute name就是Logical view中的名字Column name就是用于生成脚本的名称。
在General中的Primary Key的checkbox就是选为主键的地方了。
在DataType中就能设定具体的数据类型，比如VARCHAR2,NUMBER等。
8、关于索引和约束的建立右键在Entity上，选择Key Group就能新建约束了9、在Attribute中选择Datatype就能在Validate中选择这个column相关的约束，在Default中选择这个column的默认值了10、关于Domains的概念Domain的概念在Sql server中是支持的，可以在脚本的最开始就定义一堆的Domain,然后在其后的脚本中都引用相关的域名，而不用直接原始的数据类型了。
