【聚杰网Oracle开发】ERwin相关概念快速入门适用于对ERwin初学者使用1、如果只做文档，可以选择只建立logical view2、如果是做项目，需要同时使用Logical view 和physical view3、一般Logical view是用于做文档的，而physical view是用于生成或者导出脚本的4、表之间的三种连接线，第一种用于把表1中的主键插入到表2中的外键，且插入的作为表2的主键第二种用于多对多，很少用到第一种用于把表1中的主键插入到表2中的外键，且插入的不作为表2的主键5、Logical中的和physical中对应的表的名称可以不一样，一般在physical中的表的名称用英文名称在Logical中的表的名称则无所谓，如果需要可以用中文6、在Physical view中的Tools中的[Forward Engineer/Schema Generation]中在右侧的表中用对勾可以选择需要操作的项目点击【preview】可以看到脚本，可以复制过来改改就能是脚本了点击【report】可以直接导出脚本点击【Generate】则可以直接连接到数据库，把相关的Scheme都建立起来7、在Logical view的一个Entity上右键点击，选择attributes，就进入了给表加入column 的界面了在General中选择一种基本类型(Domain)比如string后，就能加入一个名称了，Attribute name就是Logical view中的名字Column name就是用于生成脚本的名称。

在General中的Primary Key的checkbox就是选为主键的地方了。

在DataType中就能设定具体的数据类型，比如VARCHAR2,NUMBER等。

8、关于索引和约束的建立右键在Entity上，选择Key Group就能新建约束了9、在Attribute中选择Datatype就能在Validate中选择这个column相关的约束，在Default中选择这个column的默认值了10、关于Domains的概念Domain的概念在Sql server中是支持的，可以在脚本的最开始就定义一堆的Domain,然后在其后的脚本中都引用相关的域名，而不用直接原始的数据类型了。

Erwin 的使用：一、正向工程1、新建文件，如图1所示：图1（1） Logical ：只创建逻辑模型 （2） Physical ：只创建物理模型（3） Logical/ Physical ：二者均可创建2、假设创建逻辑模型，可选择Logical ，如图2所示：图2常用的有以下几种：：用于移动；绘图区工具栏：用于创建实体。

：用于“Complete sub-category ”：用于连接。

“Identifying relationship ”，即为标值关系。

注意：先点的为被引用的表，后点的为引用的表。

：用于多对多连接。

“Many-to-many relationship ” 注意：先点的为被引用的表，后点的为引用的表。

：用于连接。

“Non- identifying relationship ”，即为非标值关系。

注意：先点的为被引用的表，后点的为引用的表。

如创建学生信息表，点击，在绘图区一点，便如图3所示：图3注：单击“表名”位置可输入表名；一次回车或点击“主关键字”位置可输入或连续输入主关键字；连续两次回车“主关键字”位置可输入非主属性；“非主属性”位置同理。

如图4所示：图4表名主关键字非主属性还可双击“学生”或“课程表”实体，调出如图5所示：图5 （a ）图5 （b ）3、建立连接学生与课程之间为多对多关系；学生与班级之间为一对多关系。

应选择使用连接符，如图6所示。

图6可通过双击改变其性质。

如图7所示：主关键字类型类型约束 默认值一对多一对多强制关系，图7一、正向工程1、新建逻辑图：new->logical->ok 完成ER图的建立。

2、编辑命名标准并使用(1)tools->names->edit names standards->glossary 输入词对照表并存盘(2)tools->names->mode names options->use file找到刚存盘的文件再存盘3、驱动新模型：tools->derive new model->选择“database” ->下一步->下一步->出现了三个复选按钮“□”，全选中，单击“完成”4、将上述所建表放入数据库中：tools->Forward Engineer(第一项) ->preview 可查看命令Generate可完成将表连接到库中（输入库名及IP地址，连接，OK）说明：库名必须已经存在。

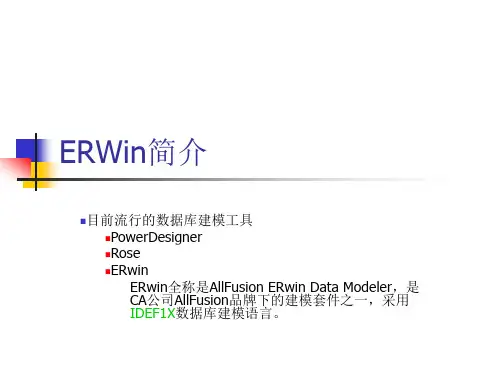

ERwin的使用手册1. ERwin简介ERwin是一个数据库关系实体模型（ER Model）设计工具，与Power Designer（Sybase公司开发）成为最常用的两种数据库设计工具。

目前该工具被CA收购，成为CA数据库解决方案中的一个关键部分。

与微软的Vision相比，ERwin只能设计er model，而且设计界面选项较多，相对来说并不那么友好，增加了使用的难度。

但如果你是一个出色的数据库应用开发者，那你一定会发现ERwin的好处。

因为在设计模型层次和复杂度提高以后，visio难以应付众多的数据对象设计和对象之间的关系设计。

而且ERwin提供了数据库正向工程、逆向工程和文档正向工程功能，可以把设计直接实施到数据库后者把数据库中的对象信息读到ERwin设计中，也可以生成设计文档，格式还可以自动定义。

在本教程中，将告诉大家我是怎样简单的使用ERwin来进行数据库设计的。

这里强调了简单二字，就是说有很多只有20%机会用到的80%的功能本教程是不会介绍的。

本文用到的ERwin版本是4.0。

2.ERwin使用2.1正向工程⑴新建文件，如图1所示：图1Logical：只创建逻辑模型Physical：只创建物理模型Logical/ Physical：二者均可创建⑵假设创建逻辑模型，可选择Logical，如图2所示：工绘图区图2常用的有以下几种：：用于移动；：用于创建实体。

：用于“Complete sub-category”：用于连接。

“Identifying relationship”，即为标值关系。

注意：先点的为被引用的表，后点的为引用的表。

：用于多对多连接。

“Many-to-many relationship”注意：先点的为被引用的表，后点的为引用的表。

：用于连接。

“Non- identifying relationship”，即为非标值关系。

注意：先点的为被引用的表，后点的为引用的表。

如创建学生信息表，点击，在绘图区一点，便如图3所示：表主关非主图3注：单击“表名”位置可输入表名；一次回车或点击“主关键字”位置可输入或连续输入主关键字；连续两次回车“主关键字”位置可输入非主属性；“非主属性”位置同理。
