发电柴油机并电操作规程一、并车条件船用同步发电机并车时,必须满足下列条件:1 电压条件待并发电机的电压与运行发电机的电压大小相等。
2 频率条件待并发电机的频率与运行发电机的频率数值相等。
3 相位条件待并发电机的电压相位与运行发电机的电压相位一致。
并车操作就是要检测和调整待并发电机的电压、频率和相位,使之在满足上述三个条件的瞬间合上主开关(简称合闸),使待并发电机投入运行。
二、发电机的并电操作方式(一)基本手动功能(手动)1、选择基本手动功能时,将功能选择开关置于手动功能位置。
2 、首台发电机的投入选择工作发电机组后,在机旁或集控实启动柴油机,待电压建立起来以后,电压表指示电压正确,频率表指示频率正确,“主开关分闸指示”灯亮。
按下岸电分闸按钮,使岸电停止向汇流排供电,再按下主发电机主开关合闸按钮,主发电机投入供电,“主开关合闸指示”灯亮,正常供电。
提示:当岸电向汇流排供电时,按下主发电机合闸按钮会使岸电自动分离。
3、第二和第三台发电机的投入当汇流排由主发电机供电时,投入其余主发电机时,需经过整步操作才能将其余机组并网发电。
启动待并发电机组,待电压建立起来以后,电压表指示电压正确,频率表指示正确,“主开关分闸指示”灯亮。
在第4屏上,通过并车选择开关,正确选择待并机组。
此时整步表电源指示灯亮,红色指示灯旋转,指示频率和相位偏差。
旋转速度越快,频率相差越多。
白色并车指示灯明暗闪烁,闪烁频率越快,频率相差越多。
手动调节待并车柴油机转速,待整步表上绿色同步指示灯亮(白色并车同步监测指示灯完全熄灭),按下待并发电机合闸按钮,并车操作完成。
并车成功后,增加新并入发电机组柴油机油门,减少原运行发电机组柴油机油门,进行负载转移,通过观察功率表,平均分配各发电机负载。
第三台投入并车的操作与第二台并车的方法一样。
注意:当整步表上绿色同步指示灯不亮时,按下待并发电机合闸按钮,主开关不合闸。
当整步成功后,应及时将并车选择开关至于0位,整步表不能长期工作。

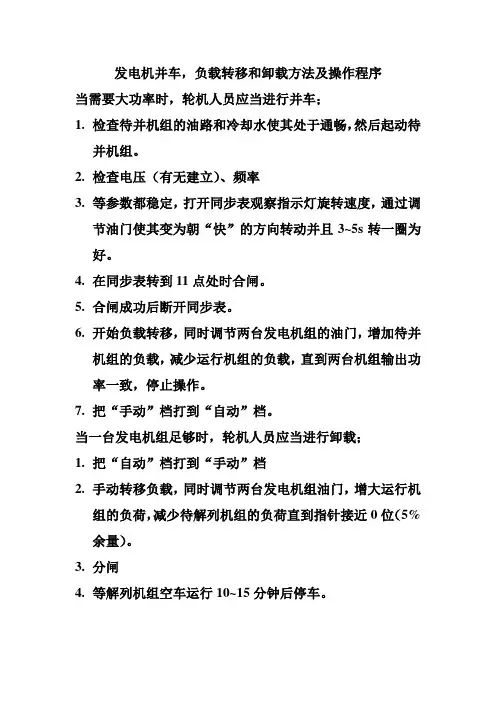

发电机并车,负载转移和卸载方法及操作程序
当需要大功率时,轮机人员应当进行并车;
1.检查待并机组的油路和冷却水使其处于通畅,然后起动待
并机组。
2.检查电压(有无建立)、频率
3.等参数都稳定,打开同步表观察指示灯旋转速度,通过调
节油门使其变为朝“快”的方向转动并且3~5s转一圈为好。
4.在同步表转到11点处时合闸。
5.合闸成功后断开同步表。
6.开始负载转移,同时调节两台发电机组的油门,增加待并
机组的负载,减少运行机组的负载,直到两台机组输出功率一致,停止操作。
7.把“手动”档打到“自动”档。
当一台发电机组足够时,轮机人员应当进行卸载;
1.把“自动”档打到“手动”档
2.手动转移负载,同时调节两台发电机组油门,增大运行机
组的负荷,减少待解列机组的负荷直到指针接近0位(5%余量)。
3.分闸
4.等解列机组空车运行10~15分钟后停车。
发电机并车操作规程
一、自动模式
将每台发电机模式选择开关(MODE SELECT)置于“自动”
(AOTU)位置,系统将自动启动备用机组并完成并车及负荷分配。
并用机组启用顺序以模式选择开关转换至“自动”(AOTU)位置的先后来决定。
二、半自动模式
当电网需要启动备用机组时,在机旁或主发点屏上启动选定备用机组后,将模式开关置于:自动“(AOTU)位置,按”全自动按钮”(FULL AOTO STAER),待并机组将自动完成并车及负载分配。
三、手动模式
在机旁或主发电机屏上启动选定备用机组后,将模式开关置于“手动“(MANU)位置,手动调节待并机频率至60HZ。
同步表开关调至待并机组,当同步表指示灯至11点位置时按合闸按钮。
并车完成后将同步表开关置于”OFF“。
主管电机员:马殿元审核人(轮机长):
审批人(船长):主管机务员:
MV:ZOSCO JIAXING 2009-10-19。
发电机操作流程范文发电机是一种将机械能转化为电能的设备,它可以直接用于供电或作为备用电源。
以下是一个典型的发电机操作流程,根据具体情况可能会有所变动。
1.准备工作在操作发电机之前,需要进行一些准备工作。
首先,检查发电机的外观和机械部件,确保没有明显的损坏或松动。
然后,清理发电机周围的区域,确保没有杂物阻挡通风或引起危险。
最后,将发电机连接到正确的电源或电池,并确认电源开关处于关闭状态。
2.操作面板发电机上通常有一个操作面板,用于控制启动和停止发电机以及监控电流和电压等参数。
首先,将发电机的操作面板打开,并检查显示屏是否正常工作。
然后,根据需要调整电流和电压的设定值。
在这一步骤中,需根据具体需求设置适当的输出电流和电压,以确保适当的供电。
3.启动发电机在启动发电机之前,需要确保发电机已经连接到适当的电源或电池,并且操作面板设置正确。
然后,将发电机的电源开关打开,将 starter 开关设置为 "On",并按下启动按钮。
同时,观察发电机的转速是否逐渐增加,并确保燃料供应顺利进行。
4.监控运行状态一旦发电机启动,并达到稳定的运行状态,就需要持续监控发电机的运行状态。
这包括检查燃料和润滑油的供应是否充足,观察发电机是否产生足够的电流和电压,并通过操作面板或其他监控设备获取必要的运行数据。
如果发现异常情况,必须及时采取措施,例如增加燃料供应或检修机械部件。
5.停止发电机当发电机不再需要运行时,需要采取适当的步骤来停止发电机。
首先,将负载从发电机中断开,然后将输出电流和电压设定为最低。
接着,将电源开关关闭,并将 starter 开关设置为 "Off"。
最后,关闭操作面板,并断开发电机与电源或电池的连接。
6.维护和保养发电机是一种机械设备,需要定期的维护和保养来确保其正常运行和延长使用寿命。
这包括更换燃料和润滑油,清洁发电机的外壳和通风孔,检查电缆和连接线路是否完好无损,以及定期检查并调整发电机的机械部件。
发电机并网操作流程1.检查发电机运行状态:在发电机并网前,首先需要检查发电机的运行状态,确保其正常工作、设备完好,仪表的读数正常。
2.检查发电机保护装置:发电机保护装置是确保发电机安全运行的重要保障。
在并网前,需要检查发电机保护装置的可靠性,包括差动保护、过流保护、过温保护等功能是否正常。
3.调整发电机电压和频率:发电机并网时,需要调整其输出的电压和频率与公共电网保持一致,一般要求电压的误差小于1%、频率的误差小于0.5%。
可以通过调节发电机的励磁电流和转速来实现电压和频率的精确调整。
4.开启发电机断路器:并网操作开始前,需要将发电机的断路器合上,连接发电机的输出端与公共电网的输入端。
在合闸前需要确保断路器的可靠性,防止电弧、短路等事故的发生。
5.调整发电机的无功功率:发电机并网时,还需要根据公共电网的功率需求,调整发电机输出的无功功率。
可以通过调节励磁电流和励磁电压来实现无功功率的控制。
6.检查并网运行参数:发电机并网后,需要对并网运行参数进行检查,确保发电机与公共电网的电压、频率、功率因数等参数在允许范围内,正常运行。
7.监控发电机运行状态:在发电机并网运行过程中,需要实时监测发电机的运行状态,包括电流、电压、功率因数等参数。
可以使用远程监控系统或人工巡视的方式进行监测。
8.保持发电机稳定运行:发电机并网后,需要保持其稳定运行,防止发生电压波动、频率偏移等问题。
可以通过调节励磁电流、引导水位或燃料供给等方式来控制发电机的负荷。
9.响应公共电网调度指令:在运行中,如果公共电网出现负荷变化或故障等情况,可能需要对发电机进行调整以满足公共电网的需求。
此时,需要及时响应公共电网的调度指令,进行相应的调整。
10.定期进行维护和检修:发电机并网后,需要定期对其进行维护和检修,保证其性能的稳定和可靠。
包括对发电机进行清洁、润滑、绝缘测试、设备检查等操作,并对发电机保护装置进行定期检查和测试。
总结:发电机并网是一项复杂而重要的操作过程,需要严格按照操作规程进行操作,并经过专业人员的监控和调节,确保发电机的安全运行和电能的互通。
柴油发电机如何实现并机发电机————————————————————————————————作者:————————————————————————————————日期:ﻩ多台柴油发电机组并机供电是一种节约成本,提高供电容量的措施。
并机使用的条件是两台机瞬间的电压、频率、相位相同。
俗称“三同时”。
用专用并机装置来完成并机工作(柴油发电机组并机柜)。
发电机并网运行指的是发电机并联到无限大电网(电网容量是发电机容量的10倍以上),其运行方式与多台发电机并联运行不同,其主要区别在于:多台发电机并车时,其中一台发电机电压的变化能够引起电网电压的变化,从而引起多台发电机间无功功率的再分配;而发电机并网运行,电网电压不受发电机电压的变化而波动。
发电机怎样并机发电一、把每台发电机上安装的电压互感器二次侧电压引到整步表上,能过转换开关实现对并机条件的监视,就能并上了。
二、并机条件:1、电压相等;2、频率相同;3、相位相同;满足以上三个条件就能实现并机。
三、发电机(英文名称:Generators)是将其他形式的能源转换成电能的机械设备,它由水轮机、汽轮机、柴油机或其他动力机械驱动,将水流,气流,燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机,再由发电机转换为电能。
发电机在工农业生产、国防、科技及日常生活中有广泛的用途。
发电机并车必备四个条件是什么准同期条件:(1) 电压相等。
(2) 电压相位一致。
(3) 频率相等。
(4)相序相同。
电压不等:其后果是并列后,发电机和系统间有无功性质的环流出现。
电压相位不一致:其后果是可能产生很大的冲击电流,使发电机烧毁,或使端部受到巨大的电动力的作用而损坏。
频率不等:其后果是将产生拍振电压和拍振电流,这个拍振电流的有功成分在发电机机轴上产生的力矩,将使发电机产生机械振动。
当频率相差较大时,甚至使发电机并入后不能同步。
两台发电机组并联发电发电机并列运行:1.待并发电机的电压有效值Uf与电网的电压有效值U相等或接近相等,允许相差±5%的额定电压值。

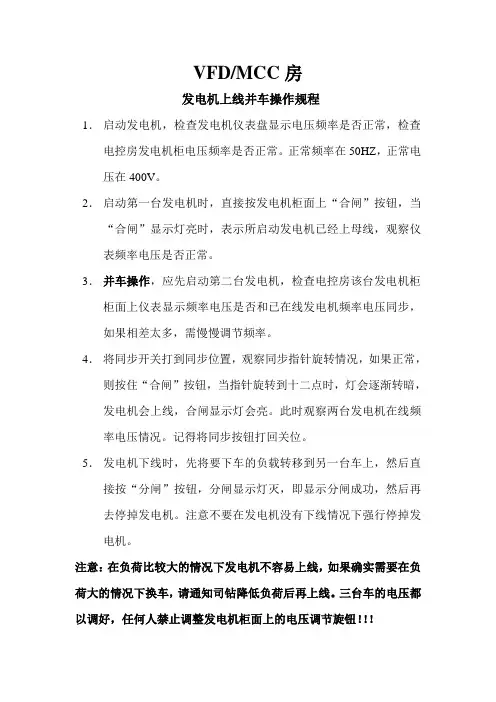

VFD/MCC房
发电机上线并车操作规程
1.启动发电机,检查发电机仪表盘显示电压频率是否正常,检查电控房发电机柜电压频率是否正常。
正常频率在50HZ,正常电压在400V。
2.启动第一台发电机时,直接按发电机柜面上“合闸”按钮,当“合闸”显示灯亮时,表示所启动发电机已经上母线,观察仪表频率电压是否正常。
3.并车操作,应先启动第二台发电机,检查电控房该台发电机柜柜面上仪表显示频率电压是否和已在线发电机频率电压同步,如果相差太多,需慢慢调节频率。
4.将同步开关打到同步位置,观察同步指针旋转情况,如果正常,则按住“合闸”按钮,当指针旋转到十二点时,灯会逐渐转暗,发电机会上线,合闸显示灯会亮。
此时观察两台发电机在线频率电压情况。
记得将同步按钮打回关位。
5.发电机下线时,先将要下车的负载转移到另一台车上,然后直接按“分闸”按钮,分闸显示灯灭,即显示分闸成功,然后再去停掉发电机。
注意不要在发电机没有下线情况下强行停掉发电机。
注意:在负荷比较大的情况下发电机不容易上线,如果确实需要在负荷大的情况下换车,请通知司钻降低负荷后再上线。
三台车的电压都以调好,任何人禁止调整发电机柜面上的电压调节旋钮!!!。

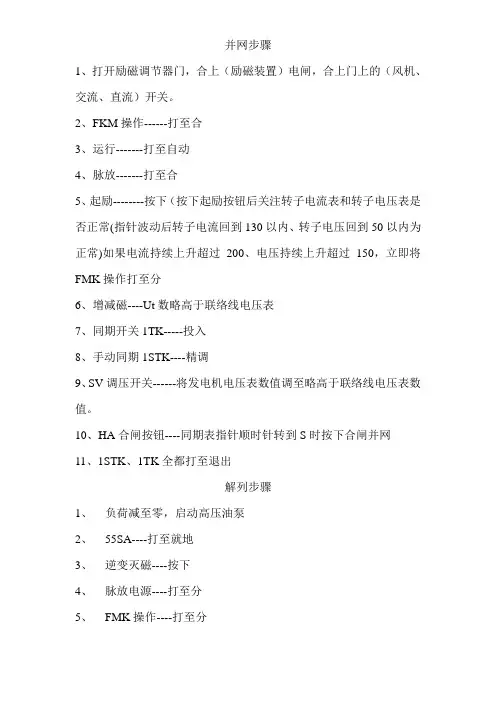

并网步骤
1、打开励磁调节器门,合上(励磁装置)电闸,合上门上的(风机、交流、直流)开关。
2、FKM操作------打至合
3、运行-------打至自动
4、脉放-------打至合
5、起励--------按下(按下起励按钮后关注转子电流表和转子电压表是否正常(指针波动后转子电流回到130以内、转子电压回到50以内为正常)如果电流持续上升超过200、电压持续上升超过150,立即将FMK操作打至分
6、增减磁----Ut数略高于联络线电压表
7、同期开关1TK-----投入
8、手动同期1STK----精调
9、SV调压开关------将发电机电压表数值调至略高于联络线电压表数值。
10、HA合闸按钮----同期表指针顺时针转到S时按下合闸并网
11、1STK、1TK全都打至退出
解列步骤
1、负荷减至零,启动高压油泵
2、55SA----打至就地
3、逆变灭磁----按下
4、脉放电源----打至分
5、FMK操作----打至分。
并机操作规程
《并机操作规程》
一、目的与范围
并机操作是指将多台发电机组连接运行以共同供电的过程。
为了保证并机操作的安全和稳定性,制定并执行本规程。
二、操作程序
1. 检查并机前准备:
- 确认各台发电机组的运行状态正常。
- 检查各台发电机组的调度设备,并确认各设备正常运行。
- 检查联络线路与开关的连接情况,确保联络线路无故障。
2. 并机操作步骤:
- 依次关闭各台发电机组的调度装置,确保发电机组处于待命
状态。
- 打开并机开关,连接各台发电机组。
- 检查并机后,逐一启动各台发电机组。
- 实时监测各台发电机组的运行状态,并根据负荷情况进行调节。
3. 并机后工作:
- 监测并机后各台发电机组的运行状态,确保并机后系统运行
正常。
- 定期检查并机后系统的运行情况,及时发现问题并进行处理。
- 根据系统负荷情况,灵活控制发电机组的运行。
三、注意事项
1. 在并机操作过程中,必须进行充足的准备工作,并确保各项设备正常运行。
2. 在并机过程中,需密切关注各台发电机组的运行状态,并及时调节发电机组的输出。
3. 在并机后,需持续监测系统的负荷情况,合理调配发电机组的运行。
4. 并机前、并机后,均需进行仔细的检查和记录,并定期进行系统的维护工作。
四、结束语
并机操作规程的制定和执行,是确保发电系统安全、稳定运行的重要保障措施。
只有严格执行规程,确保操作流程的规范和安全性,才能保证并机操作的顺利进行。
发电机与10KV并网停、送电操作顺序一、停电:1、接到停电指令后,断开35kV进线Ⅰ、II回路3507#和3506#高压开关柜。
2、断开主变压器3509#高压开关柜。
3、断开10kV箱变Ⅰ、Ⅱ回路1015#和1016#高压开关柜。
4、断开10kV箱变500KV A变压器和630KV A变压器的1023#和1005#高压开关柜。
5、断开低压配电室控制500KV A变压器的407#低压盘。
6、断开低压配电室控制630KV A变压器的408#低压盘。
二、送电:1、检查发电机电缆是否可靠压到630KV A变压器二次侧,确认后启动发电机并送电。
2、依次合上低压配电室408#低压盘、联络400#低压盘,此时400V低压配电母线带电,10KV箱变控制630KV A变压器的1005#高压开关柜负荷侧带电。
3、合上低压配电室提风机、锅炉房电源断路器,提风机、锅炉房供电正常。
4、合上控制630KV A变压器的1005#高压开关柜,再合上10KV 联络柜1001#、1002#高压开关柜,此时10KV母线带电。
5、根据井下用电需求,合上1010#高压开关柜,井下移动变电站供电正常,依次开启局部通风机及排水设备。
6、根据生活需要,合上1018#高压开关柜,生活区箱变供电正常,合上低压室供食堂断路器,食堂用电正常。
7、根据负荷情况,按照负荷等级随时调节负荷。
三、恢复供电程序:1、停止运转800KV A发电机前,切断所有用电负荷。
2、停止运转800KV A发电机,并断开发电机断路器。
3、断开10KV箱变联络开关1001#、1002#配电盘及控制630KV A变压器的1005#高压开关柜。
4、根据现场实际供电情况,合上35KV进线Ⅰ回路3507#或Ⅱ回路3506#高压开关柜,再合上控制主变压器3509#或3510#高压开关柜,此时10KV箱变进线柜电源带电。
5、合上10kV箱变Ⅰ回路1015#配电盘或Ⅱ回路1016#高压开关柜(两回路进线开关柜不能同时送电),再合上10KV箱变1001#、1002#联络开关柜。
柴油发电机操作流程柴油发电机是一种可靠的电源设备,常被用于各种领域,如工业、农业、建筑等。
掌握正确的操作流程对于保障发电机的正常运行至关重要。
本文将详细介绍柴油发电机的操作流程,帮助读者更好地了解和使用这种设备。
一、操作流程1、检查设备在启动柴油发电机前,首先要对设备进行仔细的检查。
确保所有部件完好无损,线路连接牢固,无异常情况。
同时,要确保油箱内的柴油充足,水箱内水位正常。
2、启动柴油发动机将柴油发动机的启动钥匙插入开关,然后启动发动机。
在启动过程中,要注意听发动机是否有异常声响,观察排烟颜色是否正常。
一旦发现异常,应立即停机检查。
3、连接负载将负载连接到柴油发电机的主开关上。
注意根据负载的性质和功率选择合适的连接方式,以免造成短路或过载。
4、调整电压和频率根据负载的需要,调整柴油发电机的电压和频率。
一般来说,柴油发电机的输出电压和频率应与负载一致,以保证设备的正常运行。
5、停机在结束使用柴油发电机时,要先断开负载,然后逐渐降低发动机转速,最后关闭发动机。
在停机过程中,要注意观察仪表指示,确保正常停机。
二、注意事项1、定期维护为保证柴油发电机的正常运行,应定期进行维护保养。
保养内容主要包括更换空气滤清器、机油滤清器、柴油滤清器,检查发动机油路、电路等。
2、安全操作操作柴油发电机时要遵守安全操作规程,严禁带电作业或拆卸设备。
在操作过程中,要时刻注意设备的运行状态,发现异常要及时停机检查。
3、环境要求柴油发电机对环境要求较高,应避免在高温、潮湿、多尘等恶劣环境下使用。
同时,要保持设备清洁,定期清理灰尘、油污等杂物。
4、操作人员要求操作柴油发电机需要具备一定的专业知识和技能,非专业人员不得擅自操作。
建议在使用前接受相关培训,确保能熟练操作设备。
总之,掌握正确的柴油发电机操作流程对于设备的正常运行至关重要。
在实际操作过程中,要严格遵守相关规定和操作流程,确保设备安全、稳定地运行。
定期的维护保养也是保证柴油发电机长期稳定运行的关键。
柴油发电机组操作及并网运行规程一、柴油发电机组自动状态1、保持启动柴油发电机组的蓄电池组有电而且达到启动电压.2、保持散热器冷却水位正常,循环水阀常开.3、曲轴箱油位保持在量油尺刻线±2cm的范围内。
4、油箱油量在一半以上,燃油供油阀常开。
5、柴油发电机组控制屏的“运行——停止——自动”开关放在“自动”位置。
6、柴油发电机组配电屏的模式开关在“自动”位置.7、散热器风机开关打在“自动"位置。
8、柴油发电机组收到市电失压的讯号后启动,确认市电失压,切开转换柜市电开关,合上转换柜发电开关,启动机房的进风和排风机。
二、柴油发电机组手动启动1、室内气温低于20℃时,开启电加热器,对机器进行预热.2、检查柴油发电机组机体及周围有无妨碍运转的杂物,如有应及时清走。
3、检查曲轴箱油位、燃油箱油位、散热器水位。
如油位水位低于规定值,应补充至正常位置.4、检查柴油发电机组燃油供油阀和冷却水截止阀是否处于开通位置。
5、检查起动电动的蓄电池组电压是否正常。
6、检验柴油发电机组配电屏的试验按钮,观察各报警指示灯有否接通发亮。
7、检查配电屏各开关是否置于分闸位置,各仪表指示是否处于零位。
8、启动柴油发电机组进风和排风机.9、按动发动机的起动按钮,使其启动运转。
如第一次起动失败,可按下配电屏上相应的复位按钮,待其警报消除、柴油发电机组回复正常状态方可进行第二次启动。
启动后,机器运转声音正常,冷却水泵运转指示灯亮及路仪表指示正常,启动成功三、手动操作使柴油发电机组并网供电第一回路、第二回路和发电机组高压出线开关必须电气闭锁。
即只要一回路总控处于合闸状态,发电机组高压开关不能合闸;发电机组处于合闸状态,其它两回路总控不能合闸.发电机组操作1、待柴油发电机组的油温、水温、油压达到正常值,运转正常;2、等柴油发电机组的输出电压和频率的数值与母排上的数值相一致;3、把待柴油发电机组的同步器手柄打在“合闸”位置;4、观察同步指示器的指示灯及指针;5、观察同步指示器的指示灯,完全熄灭时或指针旋转到零位,即可打上并电合闸开关;6、柴油发电机组进入运行状态,随后把其同步器手柄旋回“关断”位置;7、如果同步器合闸后,同步器指针旋转太快或反时针旋转,则不允许并车,否则,将导致合闸失效;8、手动并网成功后,应立即与低压配电房联系,落实总配电屏馈出开关可否合闸送电后再行操作;配电室操作1、配电室配电拉开总开关柜上、下隔离,并加锁,挂“禁止合闸”牌,使两路进线电源不能反送电。
发电机操作顺序
1.合上发电机组旁小操作箱为2个保险管,此时报警喇叭响起,
按控制柜上复位按钮,报警停止后,控制柜上第一台和第二台手动/自动开关OFF位置,机组启动开关选择OFF位置在O,同步柜同步选择开关OFF位置,次序选择开关在O位置。
按测试灯四个灯都亮起表示正常。
2.将发电机匙插入机组小操作箱,旋到中间位置(即远程起动)
准备完成。
3.第一台发电机和第二台发电机控制柜同时选择起动、待电压
380V、频率50HZ正常后,第一台手动/自动开关转到手动(1)位置,再按负载按钮,再按合闸按钮,将手动/自动选择开关放在中间OFF位置,再把第二台手动/自动开关转到自动(2)位置,让第二台自动运行并第一台机组并机选择○2并○1,同步柜次序选择开关选择(2),同步选择ON,2#柜合闸指示灯亮,完成后同步选择开关灰复回到OFF位置,次序选择开关转到O位置,2#柜手动/自动开关回到OFF位置。
此时发电完成,并有电压输出。
4.停机先按分闸,将启动开关转到中间位置5-10分钟发电机自动
停机,把锁匙转至左边,关闭位置,并拨出然后将保险管拉起。
制表:审核:。
船舶发电机并车的条件、手动并车的程序、并车操作注意事项一.待并发电机的电压U2与运行发电机(或电网)的电压U1之间需满足以下条件:1. △U=|U1-U2|≤10%U2. △f=|f1-f2|≤±0.5Hz或△T=1/△f≥2s3. δ=|δ1-δ2|≤±15°即电压的有效值偏差在±10%以内;频率偏差在±1%以内(或频差周期大于2秒);相位差在±15°电角度以内。
二.手动并车程序:1.启动待并发电机组先检查启动条件:冷却水、滑油、燃油、启动气源或电源,然后启动待并机的原动机,使其加速到接近额定转速。
2.启动后检查发电机的三相电压用电压表测待并发电机和电网的电压,观察待并机的电压,看是否建立起额定电压(一般可不必进行调整,因有自动调压器的作用),是否缺相。
3.进行频率预调、精调接通同步表,检测电网和待并发电机的差频大小和方向,通过调速开关调整待并机组转速,使待并机与电网的频率接近。
再将同步表选择开关转向待并机,先调整频差,精确调节待并机的原动机转速,使待并发电机的频率比电网频率稍高(约0.3Hz),此时可看到同步表的指针沿顺时针“快”方向缓慢转根据同步表检测相位差,在将要达到“相位一致”时将主开关合闸,合闸指令应有提前量,提前时间为主开关的固有动作时间。
当同步表指针转到上方11点位置时,立即按下待并机的合闸按钮,此时自动空气断路动,约3s转动一圈。
4.捕捉同相点、进行合闸操作器立即自动合闸,待并发电机投入电网就运行。
5.转移负责此时待并机虽已并入电网,但从主配电板上的功率表可以看出,它尚未带负载,为此,还要同时向相反方向调整两机组的调速开关,使刚并入的发电机加速,原运行的发电机减速,在保持电网频率为额定值的条件下,使两台机组均衡负荷。
6.切除同步表最后断开同步表,并车完毕。
三.并车操作注意事项1.频差不能偏大也不可太小频差偏大,比如调节频差周期为2s,虽然是允许频差,但是由于整步表指针旋转比较快,不易捕捉“同相点”,易造成较大冲击而使并车失败。
Process程序
Business & Industry Services Printed copies are uncontrolled.
标题Title: 发电机组并机操作流程
编号
Number:
IDC-P.121.HQ
发启者Sponsor: 设施管理区域运作经理
FM Senior Manager\ Regional Ope.
Manager
生效日期
Effective Date:
2015年5月1日
作者Owner: 数据中心运作团队
Data center operations team
版本
Revision:
00
SUMMARY OF CHANGES变更信息
∙初始编制
PURPOSE目的
∙确保发电机组设备运作正常,保证数据中心后备电源供电可靠性;SCOPE范围
综合IFM 工程
POM
保洁
HSK
绿化
GRD
行政
ADM
保安
SEC
特殊情况、例外说明
Specific Applicability / Variance / Exceptions
工厂Manufacture 无
办公楼
Office
研发/数据中
心
R&D center
物流仓储
Logistic
公共机构
Public
DESCRIPTION 描述
1、发电机组并机操作流程
1)启动前检查:
检查1-4#机日用燃油箱油位满足
检查1-4#机组燃油进回油管路阀门开启
检查润滑油位正常
检查散热器冷却液位满足,水套加热器工作正常。
查看蓄电池电压满足。
检查DEC550控制器开关在自动位置
并机柜主柜机组优先选择开关至2或3,4位置。
2)自动测试
G1-G4并机柜模式开关选择自动位置
CB主电源开关选择自动位置(CB拨到“自动”)
并机柜主柜拨到“test”。
1-4#机组自启动,触摸屏G1-G4机组图标由绿色(机组停止)变为红色(机组启动运行)。
查看电压表电压建立,频率显示50HZ,1-4#机组在10-20秒内完成并机合闸。
触摸屏开关图标显示绿色(分闸)变红色(合闸),公共母线变红色(分控柜“CB
ON”),测试正常。
并机柜主柜测试开关选择“OFF”,机组延时4分钟冷却停机。
3)手动测试(仅适合紧急状态应用)
CB主电源开关选择手动位置
G1-G4并机柜模式开关选择’手动“位置,机组启动
机组启动后,触摸屏启动机组图标由绿色(机组停止)变为红色(机组启动运行)。
查看电压表电压建立,频率显示50HZ,手动合闸启动机组“CB ON“。
触摸屏开关图标显示绿色(分闸)变红色(合闸),公共母线变红色(母线供电),测试正常。
模式选择拨到“off”,停止机组。
4)发电机带载测试
This document contains trade secrets and proprietary information of ARAMARK, Inc. Disclosure of this publication is
CB开关“手动”;
假负载高压柜“就地”;
控制柜模式“手动”,发电机启动;
假负载高压柜“合闸”;
假负载控制箱“开”(按假负载操作步骤进行);
逐步加载;
抄表,记录发电机的各个参数;
减载后(假负载空转5分钟);
高压柜“分闸”;
断开CB开关“off”;
发电机停机,控制柜模式“off”;
将控制柜模式、CB模式拨到“自动”;
将假负载高压柜拨到“遥控”;
机组退出备用(故障或检修)
压下机组并机柜紧急停止按钮,按复位和消音按钮;
或DEC550控制器选择OFF。
并机柜主柜优先选择开关不选择此机组。
其余机组开关全部选择自动位置。
5)故障复位
出现故障后,通过DEC550控制屏查看告警信息;
6)消除故障;
This document contains trade secrets and proprietary information of ARAMARK, Inc. Disclosure of this publication is
通过DEC550控制屏“RESET”复位;
控制柜“ALARM”消音;
控制柜“FAULT”复位,告警排除;
文档结束
