凸透镜成像规律测试题与标准答案

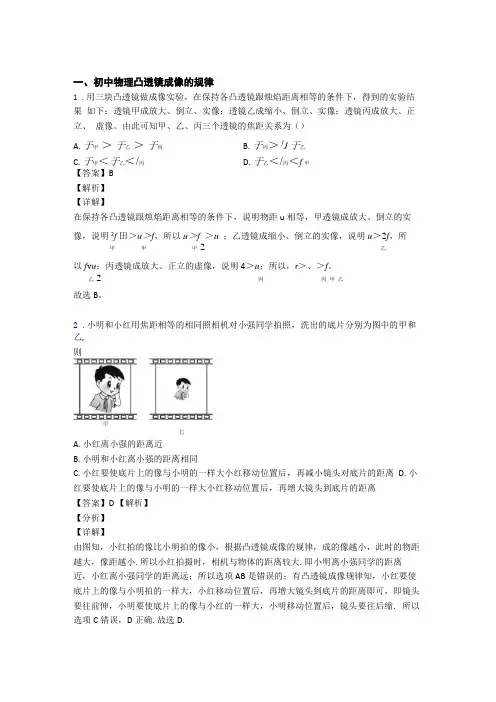

一、初中物理凸透镜成像的规律1.用三块凸透镜做成像实验，在保持各凸透镜跟烛焰距离相等的条件下，得到的实验结果如下：透镜甲成放大、倒立、实像；透镜乙成缩小、倒立、实像；透镜丙成放大、正立、虚像。

由此可知甲、乙、丙三个透镜的焦距关系为（）A.于甲＞于乙＞于丙B.于丙＞f J于乙C.于甲＜于乙＜/丙D.于乙＜/丙＜f甲【答案】B【解析】【详解】在保持各凸透镜跟烛焰距离相等的条件下，说明物距u相等，甲透镜成放大、倒立的实像，说明2f田＞u＞f，所以u＞f＞u；乙透镜成缩小、倒立的实像，说明u＞2f，所甲甲甲2 乙以f v u；丙透镜成放大、正立的虚像，说明4＞u；所以，r＞、＞f。

乙2 丙丙甲乙故选B。

2.小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为图中的甲和乙,则甲匕A.小红离小强的距离近B.小明和小红离小强的距离相同C.小红要使底片上的像与小明的一样大小红移动位置后，再减小镜头对底片的距离D.小红要使底片上的像与小明的一样大小红移动位置后，再增大镜头到底片的距离【答案】D 【解析】【分析】【详解】由图知，小红拍的像比小明拍的像小，根据凸透镜成像的规律，成的像越小，此时的物距越大，像距越小.所以小红拍摄时，相机与物体的距离较大.即小明离小强同学的距离近，小红离小强同学的距离远；所以选项AB是错误的；有凸透镜成像规律知，小红要使底片上的像与小明拍的一样大，小红移动位置后，再增大镜头到底片的距离即可，即镜头要往前伸，小明要使底片上的像与小红的一样大，小明移动位置后，镜头要往后缩. 所以选项C错误，D正确.故选D.【点睛】要解决此题，除了要知道照相机是根据凸透镜成像原理制成的和需要掌握凸透镜成像的规律.还要知道成实像时的动态变化规律是：物近像远像变大，物远像近像变小.3.当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A. 2厘米<f<4厘米B. 4厘米<f<5厘米C. 5厘米<f<8厘米D.无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f,所以，f <8cm< 2f,即4cm<f <8cm——①；由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm,则在光屏上又成一清晰的缩小的像“，可知u=10cm>2f,即f<5cm ---- ②，综上所述，由①②可4cm<f<5cm.故ACD错误，B正确.故选B.4.物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

1．小明同学在探究“凸透镜成像规律及应用”的活动中，选用了焦距未知的凸透镜。

（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为_______cm。

（2）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在_______上，为实验探究做好准备。

（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，再移动光屏，直到在光屏上得到一个清晰的像为止。

生活中________就是利用这一成像原理来工作的。

（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，为了在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的________(凸透镜/凹透镜)，这与____________________________(近视/远视)的矫正相似。

【答案】10 同一高度照像机凹透镜近视【解析】（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，此处即为焦点的位置，由图甲可知，则该凸透镜的焦距为10cm。

（2）为使像成在光屏的中央，实验前将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在同一高度。

（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，此时的物距为40cm，物体在凸透镜的二倍焦距点之外，再移动光屏，在光屏上得到一个清晰倒立缩小的实像像。

生活中照相机就是利用这一成像原理来工作的。

（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，物距变大，根据物近像远像变大的规律可知像成在了光屏的前方，要使像仍成在光屏上，需要一个发散透镜，即凹透镜；凹透镜是用来矫正近视眼的，因此这与近视眼的矫正相似。

故答案为：(1). 10 (2). 同一高度 (3). 照像机 (4). 凹透镜；近视。

2．（7分）如图所示在“探究﹣﹣凸透镜成像”的实验中，凸透镜焦距为1 5cm（1）实验前应首先调整蜡烛、凸透镜、光屏，使烛焰、凸透镜、光屏三者中心大致在同一高度，其目的是．（2）如图，光屏应在区域前后移动，才能得到清晰、倒立、（选填“放大”或“缩小”的实像，根据这一原理人们制成了．（3）在蜡烛和凸透镜之间放上一个近视眼镜，则发现像变得模糊了，这时应适当向（选填“左”或“右”）移动光屏，才能重新得到清晰的像．（4）若实验中将光屏换成平面镜，则从侧面（选填“能”或“不能”）看到清晰、倒立的烛焰像，此时蜡烛在平面镜中成像，像与凸透镜大小．【答案】（1）使像成在光屏的中央；（2）③；放大；幻灯机；（3）右；（4）不能；相等．【解析】试题分析：（1）点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在同一高度上，这样才能使像成在光屏的中央；（2）由图知，凸透镜焦距是15cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定在30cm刻度线位置时，物距为50cm﹣30cm=20cm，即蜡烛在1倍和2倍焦距，所以此时成倒立放大的实像，像在2倍焦距之外，幻灯机（投影仪）是根据这个原理制成的；（3）在蜡烛和凸透镜之间放上一个近视眼镜，由于近视眼镜是凹透镜，对光线有发散作用，所以通过凸透镜的光线比以前会聚得要晚了，像距更大了，因此要得到清晰的像，需将光屏远离凸透镜．当烛焰距凸透镜40cm时，物距大于2f，移动光屏，可在光屏上得到一个清晰的倒立缩小的实像，照相机就是利用这一成像规律工作的；（4）平面镜所称成的像是虚像，光屏上不能承接到像；根据平面镜成像特点可知，像与物的大小相同，所以此时蜡烛在平面镜中成像，像与蜡烛大小相等．考点：凸透镜成像、平面镜成像3．（10分）在“探究凸透镜成像规律”的实验中：（1）由图甲可知，该凸透镜的焦距是 cm。

凸透镜成像试题及答案解析凸透镜成像评卷人得分一、选择题1、在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图3所示的位置时，恰能在光屏上得到一个清晰、缩小的像。

利用这种成像规律可以制成()A．潜望镜B．照相机C．幻灯机D．放大镜2、关于照相机和幻灯机所成像的性质，下列哪种说法正确:A．照相机成的是正立缩小的实像,幻灯机成的是正立放大的虚像;B．照相机成的是倒立缩小的虚像，幻灯机成的是正立放大的实像;C．照相机成的像是倒立缩小的实像，幻灯机成的像是倒立放大的实像;D．照相机成的是正立缩小的实像，幻灯机成的是正立放大的实像．3、幻灯机是利用凸透镜哪种成像规律制成的:A．u＞2f，凸透镜成缩小的实像;B．u＜f，凸透镜成放大的虚像;C．2f＞u＞f，凸透镜成放大的实像．4、小军的爷爷两眼昏花，但酷爱研究，尊敬长辈的XXX 节省下来的零花钱给爷爷买了一个放大镜．当小军的爷爷用放大镜看报纸时，他看到的文字是:A正立放大的虚像;B正立放大的实像;C倒立缩小的实像;D．倒立放大的实像.5、用拍照机拍照时，物体在菲林上形成:A.缩小的倒立实像;B.放大的正立实像;C.缩小的正立实像;D.缩小的倒立虚像.6、如图所示，一玻璃砖内有一凸形空气泡，一束平行光垂直射向玻璃砖的侧面，通过玻璃砖后光线会（）A．仍旧平行B．会聚C．发散D．无法判断7、下列说法中，毛病的是（）A．凡是凸透镜所成的实像都是物、像分别在凸透镜的两侧B．凡是凸透镜所成的虚像都是物、像都在凸透镜的同侧C．凸透镜所成的实像都是倒立的D．凸透镜所成的虚像可能是放大的、也可能是是缩小的8、用普通照相机拍照时，要按被照物体距相机镜头的远近进行“调焦”，使用起来不太便捷。

有一种“傻瓜”相机，只要把想拍摄的景物全部纳入取景器内，不论远处还是近处的物体，在照片上都比较清晰，从而使拍照的过程变得十分快捷。

这种“傻瓜”相机不用“调焦”的奥秘是（）06年全国竞赛A.采用了长焦距的镜头，使远近不同的物体成像的位置相差不大B接纳了短焦距的镜头，使远近分歧的物体成像的位置相差不大C.接纳了长焦距的镜头，使远近分歧的物体成像的位置相同D接纳了短焦距的镜头，使远近分歧的物体成像的位置相同9、将物体放在距凸透镜15cm处时，能在光屏上得到物体模糊放大的像，则凸透镜的焦距大概是（）A．5 cmB．10 cmC．15 cmD．20 cm10、2008年北京奥运会将全面运用人脸识别系统，人们进入场馆距门口．5―1．2m处时，安装在门上的人脸识别系统的摄像机就可以对其面部特征进行快速核对。

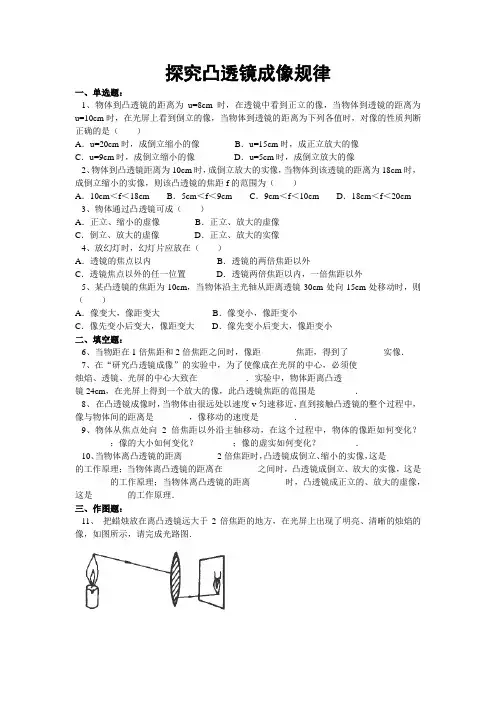

探究凸透镜成像规律一、单选题：1、物体到凸透镜的距离为u=8cm时，在透镜中看到正立的像，当物体到透镜的距离为u=10cm时，在光屏上看到倒立的像，当物体到透镜的距离为下列各值时，对像的性质判断正确的是（）A．u=20cm时，成倒立缩小的像B．u=15cm时，成正立放大的像C．u=9cm时，成倒立缩小的像D．u=5cm时，成倒立放大的像2、物体到凸透镜距离为10cm时，成倒立放大的实像，当物体到该透镜的距离为18cm时，成倒立缩小的实像，则该凸透镜的焦距f的范围为（）A．10cm＜f＜18cm B．5cm＜f＜9cm C．9cm＜f＜10cm D．18cm＜f＜20cm3、物体通过凸透镜可成（）A．正立、缩小的虚像B．正立、放大的虚像C．倒立、放大的虚像D．正立、放大的实像4、放幻灯时，幻灯片应放在（）A．透镜的焦点以内B．透镜的两倍焦距以外C．透镜焦点以外的任一位置D．透镜两倍焦距以内，一倍焦距以外5、某凸透镜的焦距为10cm，当物体沿主光轴从距离透镜30cm处向15cm处移动时，则（）A．像变大，像距变大B．像变小，像距变小C．像先变小后变大，像距变大D．像先变小后变大，像距变小二、填空题：6、当物距在1倍焦距和2倍焦距之间时，像距________焦距，得到了________实像．7、在“研究凸透镜成像”的实验中，为了使像成在光屏的中心，必须使烛焰、透镜、光屏的中心大致在___________．实验中，物体距离凸透镜24cm，在光屏上得到一个放大的像，此凸透镜焦距的范围是_________．8、在凸透镜成像时，当物体由很远处以速度v匀速移近，直到接触凸透镜的整个过程中，像与物体间的距离是________，像移动的速度是________．9、物体从焦点处向2倍焦距以外沿主轴移动，在这个过程中，物体的像距如何变化？________；像的大小如何变化？________；像的虚实如何变化？________．10、当物体离凸透镜的距离________2倍焦距时，凸透镜成倒立、缩小的实像，这是________的工作原理；当物体离凸透镜的距离在________之间时，凸透镜成倒立、放大的实像，这是________的工作原理；当物体离凸透镜的距离________时，凸透镜成正立的、放大的虚像，这是________的工作原理．三、作图题：11、把蜡烛放在离凸透镜远大于2倍焦距的地方，在光屏上出现了明亮、清晰的烛焰的像，如图所示，请完成光路图．12、下图是凸透镜成像规律的示意图，图中A、B、C表示同一物体放在三个不同的位置，请通过画图大致表示出像的位置和像的性质．四、实验探究题：13、在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm，当烛焰在光屏上成倒立、缩小实像时,蜡烛到凸透镜的距离应大于________cm，当蜡烛到凸透镜的距离小于________cm时，通过凸透镜能看到正立、放大的虚像．14、实验题表中为某同学做“研究凸透镜成像”的实验时记录下某透镜的成像情况，由凸透镜成像规律，根据下表可推知该透镜的焦距应是__________________．15、在“探究凸透镜成像规律”的实验中，必须先________，然后把蜡烛、光屏分别置于凸透镜两侧，调整凸透镜和光屏的高度，使它们的中心跟________大致在________．16、在“研究凸运镜成像规律”的实验中，请你设计一个测量凸运镜焦距的简易实验方案，写出实验步骤：(1)________________________(2)________________________评估你的实验方案的优缺点：________．五、应用设计题：17、小红在探究完凸透镜成像规律后，产生了这样的一个想法：“凸透镜能够成像，那么凹透镜能不能成像呢？”请你帮她设计实验并探究．18、观察教学中常用的投影仪投影幻灯片，请说明：(1)平面镜的作用：________；(2)凸透镜的作用：________；(3)屏幕用粗糙的白布做成：________．参考答案1、A2、B3、B4、D5、A6、大于2倍焦距,倒立、放大7、同一高度;12cm＜f＜24cm8、先减小后增大然后又减小,先小于v后大于v9、变小;变小;不变10、大于,照相机,1倍焦距和2倍焦距,幻灯机,小于焦距,放大镜11、如答图所示12、13、20,1014、9cm＜f＜10cm15、调整烛焰、透镜、光屏,烛焰的中心,同一高度16、(1)凸透镜正对太阳找会聚点(2)量出焦距.简单易行、误差大17、略18、(1)改变光路(2)使幻灯片在银幕上成放大的实像(3)使光发生漫反射以便同学们能够看清像，同时白布能反射所有颜色的光一、选择题（每题3分，共39分）1．（08临沂）下列有关光的现象中，正确的说法是（）A．阳光下，微风吹拂的河面，波光粼粼，这里蕴含着光的反射B．光与镜面成30°角射在平面镜上，则其反射角也是30°C．人在照镜子时，总是靠近镜子去看，其原因是靠近时像会变大D．老年人通过放大镜看书，看到的字的实像2．小赵同学手拿时钟站在平面镜前，如图所示是平面镜中的像，则（）A．小赵同学离平面镜越远，像越小B．小赵同学离平面镜越远，像越大C．时钟指示的时间是3点正D．时钟指示的时间是9点正3．凸透镜的焦距是12cm，把点燃的蜡烛放在距凸透镜15cm处，则蜡烛通过凸透镜成的像是（）A、倒立、缩小的实像B、正立、缩小的实像C、倒立、放大的实像D、正立、放大的虚像4．下列现象属于光的折射现象的是（）A、海市蜃楼B、影子C、水中的倒影D、小孔成像5、测量视力时，利用平面镜成像特点可以节省空间。
