黑白电视机实训心得黑白电视机虽然早已被彩色电视机所取代，然而，在我参加电子技术实训课程中，我有幸学习到了黑白电视机的原理和维修方法。
尽管这是一个相对过时的技术，但通过实验和研究，我对电视机的原理有了更深入的理解，并且掌握了一些实用的维修技巧。
首先，在实训课程中，我们学习了黑白电视机的基本原理。
黑白电视机主要由图像处理电路、音频处理电路和高压电源等组成。
图像处理电路包括了视频放大器、同步信号发生器和高压电源等部分。
学习这些原理后，我对电视机的工作过程有了更加清晰的认识。
我了解到，电视机通过接收并处理电视信号，最终将其转化为图像和声音输出。
这为我之后的实验操作提供了基础。
在实训中，我们使用了一部老化了的黑白电视机进行维修技巧的实践。
首先，我们对电视机进行了基本检查，包括查看电源、线路和开关等部件的工作情况。
然后，我们使用测试仪器对电视机进行了信号测量，以确定故障的具体位置。
在这个过程中，我学会了使用示波器和多用途电表等仪器进行测量和测试。
这些仪器的使用不仅提高了实验的准确性，还加速了诊断故障的速度。
接下来，我们开始对电视机进行维修。
首先，我们学习了电视机原理图的解读方法，以便更好地了解电路的结构和功能。
然后，我们根据故障现象分析原因，并定位到故障部件或电路。
通过分析电路图和检查电路图上的电阻、电容和二极管等元件，我们能够找到故障的原因并修复它。
在实践中，我们还学习了焊接和拆装电子元件的方法，这对于故障处理和更换元件非常重要。
通过实训，我不仅学到了黑白电视机的原理和维修技巧，还培养了一些实用的技能。
首先，我学会了如何正确使用仪器进行测量和测试。
这对于电子设备的维修和故障处理非常重要。
其次，我锻炼了耐心和细致的态度。
电视机的维修往往需要耐心地检查和测试一个个部件和电路，找出故障点。
只有耐心和细致才能确保工作的准确性和质量。
最后，我也认识到了团队合作的重要性。
在实训中，我们需要相互协作，共同分析和解决问题。
黑白电视机实训心得在黑白电视机实训过程中，我学到了许多关于电视机的基础知识，并且锻炼了手工操作和问题解决能力。
以下是我对这次实训的心得体会。
首先，在实践中我学到了电视机的基本原理。
通过实际操作，我了解到电视机的工作原理是通过电子击穿和电子轰击来实现的。
当电子束在屏幕上快速扫描时，我们就能看到图像。
这种原理的了解对我理解电视机的工作方式和故障排除非常有帮助。
其次，在实训过程中，我学到了如何进行基本的维修和调试。
在遇到电视机故障时，需要按照一定的步骤进行问题定位和排查。
我学会了如何使用万用表和示波器来测量电压和信号，以及如何使用焊接工具进行电路板的修复。
这些实践操作让我对电视机的维修流程有了更深入的了解。
此外，这次实训还培养了我解决问题的能力。
在实践中，我遇到了各种各样的故障，比如图像失真、无法开机等等。
面对这些问题，我必须思考可能的原因，并逐个排查。
有时候，解决一个故障可能需要多次尝试和实验，但是只要保持耐心，最终就能找到问题所在并解决它。
这种问题解决的能力对我今后的学习和工作都非常重要。
最后，在这次实训中我还锻炼了与同学合作的能力。
我们在小组中一起讨论问题，共同分析和解决故障。
每个人都有自己的专长和经验，在合作中我们互相学习，相互帮助。
通过和同学们的合作，我明白了在解决问题时团队合作的重要性，尤其是在面对复杂的故障时，团队的支持和协作能够更快地找到解决方案。
总结起来，这次黑白电视机实训给我带来了很多宝贵的经验和收获。
我学到了电视机的基本原理，提升了维修和调试的技能，培养了解决问题的能力，并且体会到了团队合作的重要性。
这些经历将对我今后的学习和工作都非常有帮助。
我会继续保持对电子技术的兴趣和热情，不断学习和提升自己的技能。
黑白电视机组装与调试实训报告1. 引言黑白电视机是一种传统的显示设备，虽然在现代科技的进步下逐渐被彩色电视机取代，但仍有人对其产生兴趣并进行组装与调试实训。
这项实训旨在让学员了解黑白电视机的组装过程、原理及调试技巧，提高学员对电子产品的理解能力和动手能力。
2. 实训目的本实训的主要目的是让学员通过实际操作，掌握黑白电视机的组装与调试技巧，具备以下能力：•熟悉黑白电视机的组成部分；•掌握电视机组装的基本步骤；•理解黑白电视机的工作原理；•掌握电视机调试的基本方法和技巧。
3. 实训内容本次实训主要分为以下几个部分：3.1 电视机组装首先，学员需要了解黑白电视机的组成部分，包括主板、显像管、电源、音频输出和视频输入等。
然后，按照给定的步骤进行组装，包括安装显像管、连接电源线和信号线等。
组装时需要注意安全性和电路连接的正确性。
3.2 电视机调试组装完成后，学员需要进行电视机的调试工作。
首先，学员需要确认电视机的电源是否接通，并检查电源线和信号线的连接是否正确。
然后，通过调节电视机的亮度、对比度和音量等参数，对画面和声音进行调试。
3.3 故障排除在调试过程中，可能会出现故障。
学员需要学会使用示波器、万用表等工具进行故障排除。
常见的故障包括图像不清晰、无声音等问题，学员需要根据具体情况进行逐一排查，找出故障的原因并修复。
4. 实训总结通过本次黑白电视机组装与调试实训，学员对电视机的组成部分、工作原理和调试技巧有了更深入的了解与掌握。
本次实训不仅提高了学员的动手能力和解决实际问题的能力，还培养了学员的团队合作意识和沟通能力。
参加实训的学员通过实际动手操作，深入了解了黑白电视机的组装与调试过程。
同时，通过故障排除，学员也锻炼了分析问题的能力和解决问题的技巧。
通过本次实训，学员不仅获得了与学科相关的知识和技能，也培养了解决实际问题的能力。
总之，本次黑白电视机组装与调试实训对学员的综合素质提升起到了积极的作用。
学员通过实践掌握了电子产品组装与调试的基本技能，为今后进一步学习和实践打下了良好的基础。
实习报告一、实习背景和目的作为一名电子工程专业的学生，为了提高自己的实践能力和理论知识的应用能力，我参加了学校组织的黑白电视组装实习。
本次实习旨在了解黑白电视的工作原理，熟悉电视组装过程，掌握电视维修技巧，提高自己的动手能力和创新能力。
二、实习内容和过程在实习过程中，我们首先接受了电视原理和组装技巧的培训。
通过理论讲解，我们了解了黑白电视的基本组成部分，包括显像管、扫描电路、音频电路等，并学习了电视信号的传输和处理过程。
在培训结束后，我们分组进行了电视组装实践。
在组装过程中，我负责显像管的安装和调试。
首先，我仔细阅读了显像管的安装说明书，了解了显像管的结构和安装要求。
然后，在老师的指导下，我小心翼翼地将显像管安装到电视机壳体内，并连接好相应的电路。
在调试阶段，我通过调整显像管内部的电子枪位置和聚焦电压，使图像清晰稳定。
此外，我还参与了扫描电路和音频电路的组装和调试。
在组装扫描电路时，我注意了电路板布局和元件焊接的规范性，确保电路板的整洁和美观。
在调试过程中，我学会了如何检查和修复电路故障，提高了自己的维修能力。
三、实习收获和反思通过本次实习，我收获了以下几点：1. 提高了自己的动手能力。
在实习过程中，我亲手组装和调试了黑白电视，掌握了电视组装的基本技巧。
2. 加深了对电视原理的理解。
通过实践，我将理论知识与实际操作相结合，对黑白电视的工作原理有了更深入的认识。
3. 学会了电视维修技巧。
在实习过程中，我学会了如何检查和修复电视故障，为以后从事电子设备维修工作奠定了基础。
4. 培养了团队合作精神。
在组装实习过程中，我与同学们共同解决问题，分工合作，取得了良好的实习成果。
反思：1. 在实习过程中，我发现自己在理论知识方面还有不足，需要进一步加强学习。
2. 在组装和调试电视时，我有时过于急躁，导致操作失误。
以后要注重耐心和细致，提高自己的操作水平。
3. 虽然参加了实习，但对于电视行业的了解还较为有限。
今后要关注电视行业的发展动态，拓宽自己的视野。
黑白电视机实验报告黑白电视机实验报告引言：电视机是现代社会中不可或缺的娱乐和信息传递工具。
然而，在过去的几十年里，电视机的发展经历了巨大的变革。
从最初的黑白电视机到如今的高清彩色电视，技术的进步给我们带来了更加逼真和丰富的视觉体验。
本实验旨在通过对黑白电视机的研究，探讨其工作原理以及对比彩色电视的优势和不足之处。
一、实验设备和方法：在实验中，我们使用了一台老式的黑白电视机和一台现代的彩色电视机。
首先，我们将两台电视机放在同一房间，并将它们连接到同一电源插座上。
然后，我们分别打开两台电视机并调整它们的图像设置，以确保它们的亮度和对比度一致。
接下来，我们选择了几个不同的电视节目和电影片段，通过对比观看两台电视机的表现来进行实验。
二、实验结果：通过观察和比较两台电视机的表现，我们得出了以下结论：1. 渲染效果：彩色电视机在渲染图像方面明显优于黑白电视机。
彩色电视机能够通过使用红、绿、蓝三原色的组合来呈现出丰富多彩的画面，使得图像更加真实和生动。
而黑白电视机只能以灰度的形式显示图像，无法呈现出丰富的色彩。
2. 对比度：黑白电视机在对比度方面表现出色。
由于没有彩色电视机的色彩干扰，黑白电视机能够更好地显示出图像的明暗变化。
在观看黑白电影或者黑白照片时，黑白电视机能够呈现出更加细腻的灰度层次，使得画面更加清晰。
3. 视觉疲劳：长时间观看黑白电视机可能会引起视觉疲劳。
由于黑白电视机无法提供丰富的色彩刺激，观看时间过长可能会导致视觉上的单调感，使人感到疲劳。
而彩色电视机通过多彩的图像能够提供更加丰富的视觉刺激，使人感到更加愉悦和舒适。
4. 怀旧情怀：黑白电视机具有独特的怀旧情怀。
对于一些老年人来说，黑白电视机是他们童年时代的回忆，观看黑白电视节目能够唤起他们对过去时光的怀念。
而对于一些热爱复古风格的人来说，黑白电视机也成为了一种时尚的装饰品。
三、结论：综上所述，虽然黑白电视机在渲染效果和色彩表现方面不及彩色电视机，但它在对比度和怀旧情怀方面具有独特的优势。
《实训》项目技术报告姓名：唐晓东学号：0904043179课程名称：无线图像通信接收机设计和制作提交日期：2011年 1 月4日概要本文介绍了进行黑白电视机组装机调试过程中所用到的部分知识，其中包括光学极人眼视觉特性知识、黑白电视机工作原理及原理框图，对黑白电视机各部分组成及主要作用的叙述，另外还介绍了电视机常见故障的检测和维修知识。
通过实训，旨在让同学们掌握黑白电视机的组成方框图，各部分的作用、工作原理、学会对电路进行正确的分析。
同时学会基本电子元器件的识别、熟悉一些常用电子器件的功能和作用。
最后学会电视机的组件的组装、调试和简单的维修方法。
目录前言 (3)第一章黑白电视机实训基础知识 (4)1.1电视机专用、常用元器件的测试 (4)1.2光学、视觉特性知识 (8)1.3电子成像原理 (11)1.4黑白全电视信号 (14)1.5黑白电视机原理框图 (17)第二章黑白电视机各部分组成和作用 (17)2.1 公共通道组成和作用 (17)2.2 中频通道组成和作用 (18)2.3 伴音通道组成和作用 (19)2.4扫描电路组成和作用 (19)2.5稳压电路 (22)第三章电视机常见故障及检修方法 (22)3.1常见故障现象及分析 (22)3.2 常用检修方法 (22)3.3黑白电视机调试 (25)结论 (27)致谢 (28)参考文献 (29)前言本实训项目通本报告正是以实训项目为载体，对实训项目中用到的各类元器件进行综合了解。
在前面两个学期进行了“电工电子基本技能实训1”、“电工电子基本技能实训2”等实训项目训练后，同学们已具备电子基本理论知识和初级产品的线路设计、原理图绘制、产品的组装、调试等能力。
在此基础上，通信产品设计和制作综合实训的训练目的是：进一步将本学期已经学过的相关课程及在课程中已初步掌握通信原理、高频知识及线路设计融合在一起，通过一个典型无线通信产品的方案设计、元器件选型、原理图和安装图绘图、产品生产制造、工艺文件编制、产品调试，产品质量检测分析和项目完成后的评估总结报告的撰写等完整工作过程的训练，培养同学们的完成一个实际工业电气产品项目的综合职业能力。
一、实习背景随着科技的飞速发展，电子产品在我们的生活中扮演着越来越重要的角色。
为了更好地了解电子产品的生产过程，提高自己的实践能力，我选择了在一家电子产品制造企业进行黑白电视组装实习。
本次实习为期一个月，通过亲身体验，我对黑白电视的组装过程有了更为深入的了解。
二、实习目的1. 熟悉黑白电视的组装流程，掌握组装技巧；2. 了解电子产品的生产过程，提高自己的实践能力；3. 培养团队协作精神，提高自己的沟通能力；4. 为以后从事相关行业积累实践经验。
三、实习内容1. 实习前期准备在实习开始前，我首先对黑白电视的组装流程进行了初步了解，查阅了相关资料，并熟悉了所需的工具和设备。
此外，我还对实习单位的企业文化、组织架构和规章制度进行了了解，为实习工作的顺利开展做好准备。
2. 黑白电视组装过程（1）零部件准备：在组装前，首先要准备好所需的零部件，包括显像管、电路板、电源、扬声器等。
这些零部件在仓库中存放，需要根据组装要求进行挑选和分类。
（2）显像管安装：将显像管安装到机架上，调整好位置，使其与电路板保持一定的距离。
（3）电路板安装：将电路板安装到机架上，连接好各个接口，确保电路板上的元件正确连接。
（4）电源连接：将电源连接到电路板上，确保电源正常供电。
（5）扬声器安装：将扬声器安装到机架上，连接好音频线，确保扬声器正常工作。
（6）外观检查：组装完成后，对电视进行外观检查，确保各个部件安装牢固，无损坏。
（7）功能测试：对组装完成的电视进行功能测试，包括电源开关、音量调节、频道切换等，确保电视正常工作。
3. 实习后期总结在实习过程中，我学会了黑白电视的组装流程，掌握了组装技巧，对电子产品的生产过程有了更深入的了解。
同时，我也意识到团队协作和沟通能力在实习过程中的重要性。
四、实习体会1. 理论与实践相结合：通过本次实习，我深刻体会到理论与实践相结合的重要性。
在组装过程中，理论知识得到了实际应用，使我对电子产品的生产过程有了更为全面的认识。
电视机实习报告随着社会不断地进步，报告对我们来说并不陌生，写报告的时候要注意内容的完整。
你所见过的报告是什么样的呢？下面是小编帮大家整理的电视机实习报告3篇，希望对大家有所帮助。
电视机实习报告篇1一、设计内容：1、利用各种电阻、电容等元器件组装电视机。
2、学习电视机的原理与电路组成。
3、练习学生的动手与实践能力。
二、设计目的：1、了解电视机的内部组成结构及原理。
2、学习电视机的组件的组装、调试和简单的维修的方法。
三、黑白电视原理1、机型介绍ZX20xx型是一款5.5英寸小屏幕黑白电视机套件。
该套件采用大规模单片机集成专用电路CD5151CP，由于该芯片把所有小信号处理电路都集成在使你的理论水平和动手能力有较大的提高。
2、本机参数介绍电源变压器输入为交流220V，输出为交流12V，外接直流输入电压为12V，整机电流为0.8-1.2A，显像管灯丝电压为6.3V(有效值)，阳极高压为6-7V。
天线输入阻抗为75欧姆，视频输入阻抗为75欧姆，图像清晰度大于380线，伴音输出功率大于0.5W，整机消耗功率为10W。
3、基本原理采用大规模单片黑白机集成电路D5151，由于它把所有小信号处理电路都集成在一块芯片上，所以整机和结构十分简单，外围元件少，调试也很容易。
与35CM（14英寸）黑白电视机相比，该机工作电流小，工作电压低，因而不易烧毁元器件，即或稍有失误也不至造成重大损失。
显像管型号为14SX3Y4，屏幕尺寸（5.5英寸）。
采用大规模单片黑白机集成电路D5151，由于它把所有小信号处理电路都集成在一块芯片上，所以整机和结构十分简单，外围元件少，调试也很容易。
与35CM（14英寸）黑白电视机相比，该机工作电流小，工作电压低，因而不易烧毁元器件，即或稍有失误也不至造成重大损失。
显像管型号为14SX3Y4，屏幕尺寸（5.5英寸）。
电视机方框图见图1，整机电原理图另附。
电视信号被天线接收后送到电调谐高频头TDQ-4的1脚，电视信号在这里经过高放、混频后，变成38MHz的图像中频，然后从9脚输出送到Q1进行预中放。

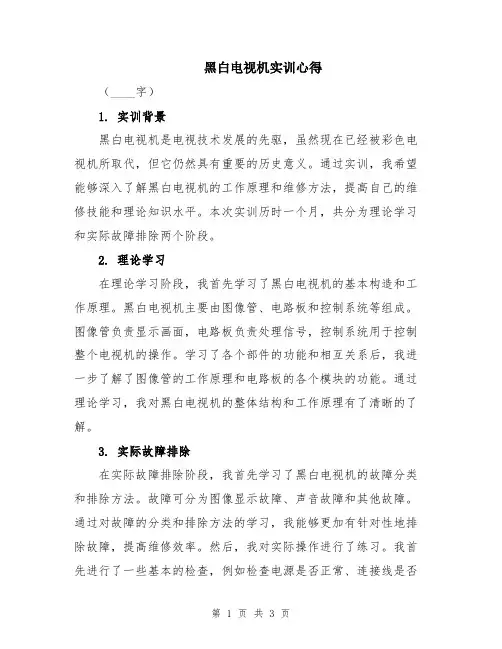

黑白电视机实训心得（____字）1. 实训背景黑白电视机是电视技术发展的先驱，虽然现在已经被彩色电视机所取代，但它仍然具有重要的历史意义。
通过实训，我希望能够深入了解黑白电视机的工作原理和维修方法，提高自己的维修技能和理论知识水平。
本次实训历时一个月，共分为理论学习和实际故障排除两个阶段。
2. 理论学习在理论学习阶段，我首先学习了黑白电视机的基本构造和工作原理。
黑白电视机主要由图像管、电路板和控制系统等组成。
图像管负责显示画面，电路板负责处理信号，控制系统用于控制整个电视机的操作。
学习了各个部件的功能和相互关系后，我进一步了解了图像管的工作原理和电路板的各个模块的功能。
通过理论学习，我对黑白电视机的整体结构和工作原理有了清晰的了解。
3. 实际故障排除在实际故障排除阶段，我首先学习了黑白电视机的故障分类和排除方法。
故障可分为图像显示故障、声音故障和其他故障。
通过对故障的分类和排除方法的学习，我能够更加有针对性地排除故障，提高维修效率。
然后，我对实际操作进行了练习。
我首先进行了一些基本的检查，例如检查电源是否正常、连接线是否松动等。
如果这些方面没有问题，我会进一步检查电路板的各个模块是否正常工作。
如果发现问题，我会采取相应的措施进行修复。
4. 维修心得通过实训，我提高了自己的维修技能和理论知识水平。
在实际操作中，我发现了一些维修的技巧和经验，这对我今后的工作将非常有帮助。
首先，我学会了如何正确使用维修工具。
正确使用工具能够提高维修的效率，同时也能够避免造成二次损坏。
其次，我学会了如何正确识别和排除故障。
通过对故障的分类和排除方法的学习，我能够更加有针对性地进行维修，节省了时间和精力。
此外，我学会了如何正确组装和拆卸黑白电视机。
正确的组装和拆卸工作不仅可以确保电视机的正常工作，还可以避免对电视机造成二次损坏。
5. 心得体会在实训过程中，我不仅学到了专业知识，还培养了一些重要的工作技能。
首先，我学会了如何仔细观察。
一、实习时间：2011年3月21日3月25日二、实习地点：科创学院精益楼三、实习目的与要求：1.学会基本电子元器件的识别，熟悉一些常用电子器件的功能与作用。
2.掌握黑白电视机的基本原理，学会分析基本的电路原理图。
3.学会利用电路原理图检查、处理电路故障、调试，当各部分电路正常工作时，将电路板与显像管进行连接，能够接受到清晰的电视节目。
四、实习内容：1.掌握电烙铁的正确使用方法、基本的焊接技术和万用表的使用方法，学会识别不同的元器件及其安装方法。
2.掌握电视机的工作原理，学会识别电路原理图与印刷图、色环电阻的识别与测试，进一步掌握和熟练焊接技术。
3.测试各元件的好坏，安装元件到电路板上，焊接断电并测试。
整机调式与验收，写实习总结报告。
五、电视机工作原理：电视接收机简称电视机，是广播电视系统的中端设备，它的主要作用是把电视台发出的高频信号进行放大、解调，并将放大的图像信号加至显像管栅机极或阴极间，使图像在屏幕上重现，将伴音信号放大，推动扬声器放出声音。
另外，在同步信号作用下产生与发送端同步的行、场扫描电流，供给显像管偏转线圈，使屏幕重现图像。
目前电视机大都采用超外差内载波方式。
1. 电视的接收方式与信号分离(1) 电视的接收方式电视信号的接收，主要分为地面广播电视接收、电缆电视技术接收、卫星直播电视接收三种方式。
普通电视机能直接接收地面广播电视和电缆电视，附加一定设备就可接收卫星直播电视。
电视接收机的任务就是将接收到的电视信号转变成黑白或者彩色图像。
它对电视信号可采用模拟或者数字处理方式。
目前电视机正处在从模拟信号处理向数字信号处理过渡的阶段，电视信号的接收正朝着数字处理和多种视听信息综合接收的方向发展。
当代科学技术之飞跃，引起了电视接收技术的变革。
其主要表现是：①利用数字集成电路，对电视信号进行数字化处理，以便压缩频带，获得高质量的图像。
②利用超声波、红外线和微处理技术实现遥控。
完成选台、音量调节、对比度、亮度、色饱和度、静噪控制、电源开关、复位控制等遥控动作。
成都航空职业技术学院《电子产品生产与检验实训》实训报告------黑白电视机主板姓名：学号：122968、121802班级：212361专业：电子工艺与管理系别：航空电子工程系指导老师：朱静2014年12月目录一、实习目的与要求二、实习内容三、黑白电视工作原理四、各模块安装、原理与调试五、实训总结与体会六、附录一、实习目的与要求(1) 了解电视机的内部组成结构及原理。
(2)学习电视机的组件的组装、调试和简单的维修的方法。
(3)学会基本电子元器件的识别，熟悉一些常用电子器件的功能与作用。
(4)掌握黑白电视机的基本原理，学会分析基本的电路原理图。
(5)学会利用电路原理图检查、处理电路故障、调试，当各部分电路正常工作时，将电路板与显像管进行连接，能够接受到清晰的电视节目。
二、实习内容1、利用各种电阻、电容等元器件组装电视机。
2、学习电视机的原理与电路组成。
3、练习学生的动手与实践能力。
三、黑白电视工作原理电视接收机简称电视机，是广播电视系统的中端设备，它的主要作用是把电视台发出的高频信号进行放大、解调，并将放大的图像信号加至显像管栅机极或阴极间，使图像在屏幕上重现，将伴音信号放大，推动扬声器放出声音。
另外，在同步信号作用下产生与发送端同步的行、场扫描电流，供给显像管偏转线圈，使屏幕重现图像。
目前电视机大都采用超外差内载波方式。
3.1 超外差式内载波电视机特点电视机利用本机振荡和外来高频电视信号在混频级形成固定中频信号，再对中频信号进行放大，经检波而取得图像信号。
优点:信号容易得到稳定的放大，并且调谐与转换方便，选择性好。
3.2黑白电视机接收基本框图3.3 公共频道高放（图）公共频道组成3.3.1 中频放大器我国对电视机中频频率的的规定：图像中频38MHz，伴音中频31.5MHz。
放大倍数在1000倍以上，放大增益60~80dB。
①2C2、2B2构成串联谐振回路，吸收高邻频道干扰频率信号（30MHz ），消除其对工作频道的影响。
②2R1、2C3、2C4、2B3构成桥T 式吸收回路，吸收低邻频道干扰信号（39.5MHz ） ③2C5、2B4构成串联谐振回路，吸收工作频道伴音中频（31.5MHz ）的95%，避免伴音干扰图像。
Kpf （MHz ）3031.53839.5（图）图像中频放大特征曲线3.3.2 视频检波①从38MHz 图像中频中解调出0~6MHz 的全电视信号。
②利用38MHz 、31.5MHz 在检波二极管中混频产生6.5MHz 第二伴音中频信号。
38-31.5=6.5MHz+信号第二伴音中频（图）视频检波电路非线性元件：二极管、三极管，通过它们后会产生差频、倍频等。
3.3.3 预视放（图、声分离）对于6.5MHz 信号来说，相当于一级调谐放大电路。
3C1、3B1构成6.5MHz 谐振电路。
（图）预视放6.5MHz 谐振电路对于0~6MHz 信号来说，相当于一级射极输出电路。
2C26、2B9构成6.5MHz 吸收电路。
（图）预视放对6.5MHz 信号吸收电路3.3.4 抗干扰电路ANC采用截止式抗干扰方法。
正常电视信号输入：B A U U 4BG1导通 4BG2截止 4BG3饱和。
干扰脉冲到来：B U ↑8V C U ↑ 4BG3饱和→截止 4BG1截止。
分离同步AB（图）抗干扰控制电路3.3.5自动增益控制电路作用：在输入信号增加时，自动调节中频放大器和高频放大器的增益。
①控制方法利用放大管集电极电流C i 与增益pK 的关系曲线（如图2-7）：C i 在某一个值时增益P K 最大，C i ↓或C i ↓都使P K ↓。
正向AGC 控制：随C i ↑使p K ↓（一般使用此种控制方法）。
反向AGC 控制：随C i ↓使pK ↓。
②控制类型a 平均值式：速度慢，一般不采用b 峰值检波式：全电视信号中广泛应用K Ci 'PK ''P K '''PK 'Ci ''Ci '''Ci 图2-7 放大管集电极电流与增益的关系曲线c 键控式：控制效果好，但电路复杂③控制特性在输入信号V 50V sr μ<时，中放AGC 、高放延迟AGC 都未起控，此时，中放增益中p K 、高放增益高p K 最大。
在输入信号V 50V sr μ≥时，中放AGC 开始起控，使中p K↓，高放延迟AGC未起控，此时，高p K 最大。
在输入信号5mV V sr ≥时，中放增益保持一个定值，高放延迟AGC 开始起控，高p K ↓。
在输入信号50mV V sr ≥时，已经超出控制范围，AGC 电路不起作用。
④实际电路分析（如下图所示）2BG6 AGC 门管处于饱和状态 2BG7 检波二极管 2BG8 输出管 2BG9 箝位二极管2BG10 高放延迟二极管到高频头高频放大管基极高放延迟AGC 到2BG1、2BG2基极中放AGC（图）峰值检波式正向AGC 控制电路四、各模块安装、原理与调试要对电视机进行安装、焊接、调试等操作，首先应掌握用电安全常识、常用电子元器件和电子仪器的使用，还应该了解黑白电视机基本的工作原理，以及各部分电路所能实现的功能等。
为了使电视机安装、焊接、调试能够顺利，所以在安装前应仔细清点要安装的电视机材料，并对其认真检测，看是否性能良好。
看各元器件管脚是否已氧化，若有氧化，应将管脚刮亮或镀锡。
安装前还要仔细检查电路板的铜箔是否完好，有无短路或断路，要特别注意的是不要用皮肤直接接触印制板焊接面，防止汗液使焊点很快氧化，影响焊接质量。
焊接时，所在场所要有一定的活动空间，身边不要有易燃易爆物品，防止发生意外；对器件的焊接，焊点要饱满，防止电视机长期工作后脱焊。
4.1 伴音通道（1）伴音中放：3BG1、3BG2直接耦合，经放大的信号分两路（3B2、3BG3耦合），深度负反馈调谐放大电路。
（2）鉴频器：不对称式比例鉴频器（3）音频放大电路：低频放大——电压放大功率放大：OTL电路4.2 电源的组装与调试视机的电源可分低压电源、中压电源和高压电源。
其中低压电源是由交流市电（220V）经变压器变压、整流桥整流、滤波器滤波及稳压器稳压而得到的。
4.2.1 稳压电源原理采用串联型稳压电源8BX1 交流保险丝（0.5A）8B1 电源变压器，降压（220V 降至17.5V ） 8BX2 整机保险丝（2.5A ）（图）变压器稳压电路：8BG1 调整管 8D3 保护二极管 8BG2 比较放大管 8D4 稳压二极管 8R6、8W1、8R7构成取样电路8D1、8D2 构成全波整流电路（交→直）与桥式整流相比，桥式整流四个二极管，中间无抽头 8C1、8C2 保护二极管作用（图）稳压电源电路4.2.2 稳压电源的检测与调试在8R3的一端与地之间加上120Ω左右的负载，然后D2、D3之间加上17V 的交流电压，适当调节8W1使之负载两端的电压输出在12V （直流）左右时，证明电源模块可用。
220V ~17.5V~17.5V~4.3 扫描电路扫描电路由同步分离电路、行扫描电路和场扫描电路三部分组成。
4.3.1 同步分离电路从全电视信号中分离出行、场复合同步脉冲。
（图）同步分离电路4.3.2 行扫描电路（图）行扫描电路组成各方框的作用：AFC电路：行自动频率控制电路，将复合同步脉冲与本机行输出级送来的行频锯齿波进行比较，当二者的频率和相位不相同时，输出端产生误差电压去调整行振荡器的频率和相位。
行振荡：产生行频脉冲电压，它的振荡频率受AFC产生的误差电压控制。
行激励：对脉冲电压进行放大和整形，作为行输出管的开关信号去控制行输出级。
行输出：受上一级脉冲电压的控制。
行输出管工作在开关状态。
行偏转线圈中产生锯齿形电流，使电子束做水平方向运动。
高中压产生电路：产生电视机中所需的12.5kV 高压、100V 中压。
4.3.3 场扫描电路场振荡管5BG1、场激励管5BG2 、场输出管5BG3K 打开时，C E +通过R 向C 充电。
K 合上市，C 通过K 迅速放电，形成锯齿波。
5BG1相当于开关K ，5C6相当于充、放电电容。
5C6充电回路————正程时间：C E +→5R6→5W3→5R7→5C6→5W4→5R12//5R14→5R16→地 5C6放电回路————逆程时间：5C6（上）→5R7→“C ”（集电极）→“e ”发射极→地→5R16→5R12//5R14→5W4→5C6（下）5BG1的饱和、截止由正反馈之路控制：5BG1 “b ”→“c ”→ 5R7→5BG2 “b ”→“e ”→5BG3“b ”→“c ”→5C7→5R8→5C4→5R4→5BG1 “b ” 5W1、5W2 场频调节电位器（上下滚动） 5W3 场幅调节电位器（图象变窄） 5W4 场线型调节电位器（上下不对称）（图）场扫描中锯齿波产 （图）锯齿波整形场同步：脉冲到达→饱和→强迫振荡同步如果场扫描电路出现故障，则电视机荧光屏上只有水平一条亮线。
消隐信号（图）场扫描电路五、实训总结与体会总结：通过这次实训，不仅对专业知识有了一个很好的了解，还在团队协作方面有了很大的提高。
在元器件的识别方面，由于元件过多，过杂，在元器件识别需要小心仔细：先采用色环法读出元件数值，在用万用表记录数值。
两人分别负责读书测量与记录，并标出缺少的元器件。
元件安装时，注意电路板与原理图上的偏差问题，焊接元件时，两人分别负责固定与焊接。
体会：电视机原理是一门涉及较多电子理论知识和需要较强的动手能力的电子专业课程。
本次课程设计的任务是完成小屏幕黑白电视机的装配与调试，设计的主要目的是通过电视机组装的实践 , 进一步加深对理论的理解、巩固 , 培养自己的操作能力 , 提专业实践水平。
在实训中，我们从焊接电阻、电容、电子元器件开始，到组装、调试、检验合格，完成了生产电视机的整个过程。
这样不仅加深了我们对理论知识的理解，而且增强了我们的实际动手能力，还引起了我们的浓厚兴趣，为将来踏上工作岗位的实践起到了很大的作用。
六、附录电视机主板原理图：。
