压力传感器和压力变送器的区别

压力传感器4-20mA 、RS485压力变送器、模拟量压力变送器压力传感器4-20mA （RS485压力变送器）是把带隔离的硅压阻式压力敏感元件封装于不锈钢壳体内制作而成。

它能将感受到的液体或气体压力转换成标准的电信号对外输出，压力传感器4-20mA （RS485压力变送器）广泛应用于供/排水、热力、石油、化工、冶金等工业过程现场测量和控制。

压力传感器性能指标：测量介质：液体或气体（对不锈钢壳体无腐蚀） 量程：0-1MPa精度等级：0.1%FS 、0.5%FS （可选） 稳定性能：±0.05%FS/年；±0.1%FS/年 输出信号：RS485、4~20mA （可选） 过载能力：150%FS零点温度系数：±0.01%FS/℃ 满度温度系数：±0.02%FS/℃ 防护等级：IP68 环境温度：-10℃～80℃ 存储温度：-40℃～85℃ 供电电源：9V ～36V DC ； 结构材料：外壳：不锈钢1Cr18Ni9Ti 密封圈：氟橡胶膜片：不锈钢316L 电缆：φ7.2mm 聚氨酯专用电缆◆标准螺纹引压测量方式。

◆ 全不锈钢结构，防护等级IP68。

◆ 测量精度高达0.1级。

◆ RS485、4~20mA 输出可选。

◆ 聚氨酯专业电缆，耐高温、耐腐蚀。

压力变送器器DATA-52系列电气连接：外形尺寸：单位：mmDATA-52系列压力传感器接口螺纹：标准M20×1.5或G1/2。

产品选型：产品型号精度 通讯接口 备注DATA-5201 0.5% RS485 1.订货时，请说明量程。

2.产品标配2米电缆，超出部分需另付费用。

DATA-5202 0.5% 4~20mA DATA-52110.1%RS485红色蓝色 黄色 白色电源+ 电源- RS485(A)输出 RS485(B)输出蓝色红色电源+ 4~20mA 输出RS485输出接线图（四线制） 4~20mA 输出接线图（两线制）DATA-52系列压力变送器DATA-52系列压力变送器。

压力传感器知识点总结一、压力传感器的概念及分类压力传感器是一种能够将物体外部施加的压力转变成电信号输出的装置。

它可以将压力大小转化为电信号输出，通常用于测量液体、气体或固体的压力。

根据测量原理和测量对象的不同，压力传感器可以分为多种类型，常见的有压阻式压力传感器、压力变送器、电容式压力传感器和压电式压力传感器等。

1. 压阻式压力传感器压阻式压力传感器是利用压阻效应来测量被测压力的装置。

当被测压力作用在敏感元件上时，敏感元件发生形变，从而改变了电阻值。

通过检测电阻值的变化，就可以得到被测压力的大小。

压阻式压力传感器的优点是价格低廉，输出信号稳定，但灵敏度较低，精度一般较低。

2. 压力变送器压力变送器也是一种常见的压力传感器，它一般由感压元件和信号处理电路组成。

感压元件将被测压力转化为位移，再由信号处理电路将位移信号转化为电信号输出。

压力变送器具有输出信号稳定、精度高、灵敏度高等优点，广泛应用于工业自动化领域。

3. 电容式压力传感器电容式压力传感器是利用被测压力作用下的电容值变化来测量压力大小的装置。

当被测压力作用在感应体上时，感应体发生形变，从而改变了电容值。

通过检测电容值的变化，就可以得到被测压力的大小。

电容式压力传感器具有灵敏度高、精度高的特点，但价格较高。

4. 压电式压力传感器压电式压力传感器是利用压电效应来测量被测压力的装置。

当被测压力作用在压电晶体上时，压电晶体产生电荷，从而产生电压信号输出。

压电式压力传感器具有输出稳定、精度高、频率响应快的优点，但价格较高。

二、压力传感器的工作原理1. 压阻式压力传感器的工作原理压阻式压力传感器是利用压阻效应来测量被测压力的装置。

当被测压力作用在敏感元件上时，敏感元件发生形变，从而改变了电阻值。

通过检测电阻值的变化，就可以得到被测压力的大小。

2. 压力变送器的工作原理压力变送器一般由感压元件和信号处理电路组成。

感压元件将被测压力转化为位移，再由信号处理电路将位移信号转化为电信号输出。

压力变送器的原理和分类压力变送器是一种常用于工业自动化控制系统中的传感器设备，它能够将压力信号转换为标准的电信号输出，以实现对压力参数的测量、监测和控制。

本文将介绍压力变送器的基本原理和常见的分类。

一、压力变送器的原理1. 压力传感器原理压力传感器是压力变送器的核心部件，它通过感受被测介质的压力信号，将压力转换为电信号输出。

常见的压力传感器原理有压阻式、电容式和电感式等。

2. 传感器与变送器的结合传感器检测到的压力信号需要经过处理后才能输出为标准的电信号，以便与控制系统进行通信。

变送器的作用就是将传感器采集到的压力信号进行放大、线性化和隔离等处理，最终输出为标准的电信号。

二、压力变送器的分类根据测量原理和结构特点，压力变送器可分为以下几类：1. 压阻式压力变送器压阻式压力变送器采用特殊的压阻元件，当被测介质的压力作用于压阻元件时，其电阻值发生变化，通过对电阻值进行测量和处理，转换为相应的电信号。

它具有简单、可靠、价格较低等特点，广泛应用于工业控制和仪表领域中。

2. 容式压力变送器容式压力变送器采用能够随压力变化而发生形变的柔性膜片或隔膜作为感应元件，通过测量膜片或隔膜的形变程度来间接测量压力。

它具有高精度、高稳定性、抗冲击性好等特点，广泛应用于流量、液位等精密测量领域。

3. 振动式压力变送器振动式压力变送器利用悬挂在晶体上的微小质量块，并通过质量块在介质压力作用下发生的微小振动来检测压力变化。

它具有响应速度快、可测低压、不易受介质性质和温度影响等特点，广泛应用于石油、化工等工业领域。

4. 电容式压力变送器电容式压力变送器利用被测介质的压力改变感应电容器之间的电容值发生变化，通过测量电容值来间接测量压力。

它具有高精度、高稳定性、抗干扰能力强等特点，广泛应用于医疗、航空航天等领域。

5. 压电式压力变送器压电式压力变送器利用压电材料的压力感应特性，将被测介质的压力转换为相应的电荷输出或电压输出。

它具有体积小、抗振、可靠性高等特点，广泛应用于汽车、航空等领域。

传感器与变送器的区别说到传感器和变送器，可能很多人并不是很清楚，分的不是很清楚，总是很容易就会将二者弄混。

下面是店铺给大家整理的传感器与变送器的区别，供大家参阅!传感器与变送器的区别1、传感器，是能够受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置的总称，通常由敏感元件和转换元件组成。

2、当传感器的输出为规定的标准信号时，则称为变送器。

3、变送器的概念是将非标准电信号转换为标准电信号的仪器，传感器则是将物理信号转换为电信号的器件。

4、传感器，和变送器本是热工仪表的概念。

传感器是把非电物理量如温度、压力、液位、物料、气体特性等转换成电信号或把物理量如压力、液位等直接送到变送器。

5、变送器，则是把传感器采集到的微弱的电信号放大以便转送或启动控制元件;或将传感器输入的非电量转换成电信号同时放大，以便供远方测量和控制的信号源。

以上给大家介绍的是关于传感器和变送器两者之间的不同之处。

至于相同之处，传感器和变送器都是一同构成自动控制的监测信号源。

而以上只是从概念上说明传感器和变送器的区别，还有具体的方法可以辨别传感器和变送器的区别。

传感器的作用人们为了从外界获取信息，必须借助于感觉器官。

而单靠人们自身的感觉器官，在研究自然现象和规律以及生产活动中它们的功能就远远不够了。

为适应这种情况，就需要传感器。

因此可以说，传感器是人类五官的延长，又称之为电五官。

新技术革命的到来，世界开始进入信息时代。

在利用信息的过程中，首先要解决的就是要获取准确可靠的信息，而传感器是获取自然和生产领域中信息的主要途径与手段。

在现代工业生产尤其是自动化生产过程中，要用各种传感器来监视和控制生产过程中的各个参数，使设备工作在正常状态或最佳状态，并使产品达到最好的质量。

因此可以说，没有众多的优良的传感器，现代化生产也就失去了基础。

在基础学科研究中，传感器更具有突出的地位。

现代科学技术的发展，进入了许多新领域：例如在宏观上要观察上千光年的茫茫宇宙，微观上要观察小到cm的粒子世界，纵向上要观察长达数十万年的天体演化，短到s的瞬间反应。

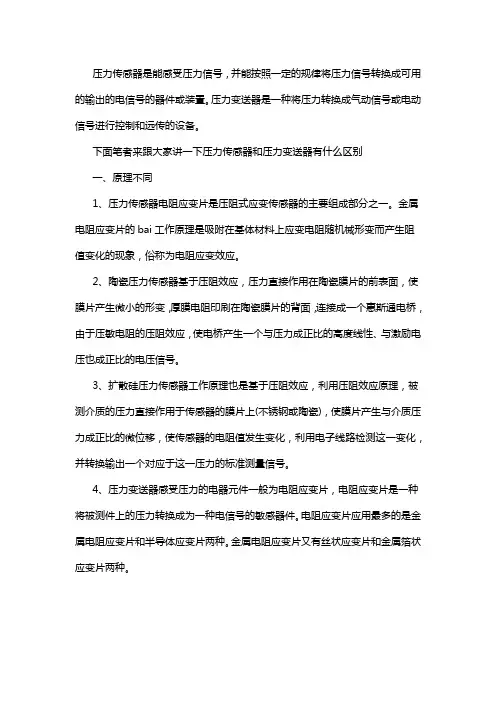

压力传感器是能感受压力信号，并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。

压力变送器是一种将压力转换成气动信号或电动信号进行控制和远传的设备。

下面笔者来跟大家讲一下压力传感器和压力变送器有什么区别一、原理不同1、压力传感器电阻应变片是压阻式应变传感器的主要组成部分之一。

金属电阻应变片的bai工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。

2、陶瓷压力传感器基于压阻效应，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥，由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号。

3、扩散硅压力传感器工作原理也是基于压阻效应，利用压阻效应原理，被测介质的压力直接作用于传感器的膜片上(不锈钢或陶瓷)，使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，利用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号。

4、压力变送器感受压力的电器元件一般为电阻应变片，电阻应变片是一种将被测件上的压力转换成为一种电信号的敏感器件。

电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。

金属电阻应变片又有丝状应变片和金属箔状应变片两种。

5、通常是将应变片通过特殊的黏合剂紧密地粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。

二、相关应用不同1、压力传感器主要应用于：增压缸、增压器、气液增压缸、气液增压器、压力机，压缩机，空调制冷设备等领域。

2、压力变送器：（1）、智能化：由于集成化的出现,在集成电路中可添加一些微处理器,使得变送器具有自动补偿、通讯、自诊断、逻辑判断等功能。

（2）、集成化：压力变送器已经越来越多的与其它测量用变送器集成以形成测量和控制系统。

集成系统在过程控制和工厂自动化中可提高操作速度和效率。

用于压力测量的仪表种类很多，按其转换原理可大致分为以下几种。

1、液柱式压力表液柱式压力表是根据静力学原理，将被测压力转换成液柱高度来进行压力测量的。

这类仪表包括U形管压力计、单管压力计、斜管压力计等。

常用的测压指示液体有酒精、水、四氯化碳和水银。

这类仪表的优点是结构简单，反应灵敏，测量准确；缺点是受到液体密度的限制，测压范围较窄，在压力剧烈波动时，液柱不易稳定，而且对安装位置和姿势有严格要求。

一般仅用于测量低压和真空度，多在实验室中使用。

2、弹性式压力表弹性式压力表是根据弹性元件受力变形的原理，将被测压力转换成元件的位移来测量压力的。

常见的有弹簧管压力表、波纹管压力表、膜片（或膜盒）式压力表。

这类测压仪表结构简单，牢固耐用，价格便宜，工作可靠，测量范围宽，适用于低压、中压、高压多种生产场合，是工业中应用最广泛的一类压力测量仪表。

不过弹性式压力表的测量精度不是很高，且多数采用机械指针输出，主要用于生产现场的就地指示。

当需要信号远传时，必须配上附加装置。

3、压力传感器和压力变送器压力传感器和压力变送器是利用物体某些物理特性，通过不同的转换元件将被测压力转换成各种电量信号，并根据这些信号的变化来间接测量压力的。

根据转换元件的不同，压力传感器和压力变送器可分为电阻式、电容式、应变式、电感式、压电式、霍尔片等形式。

这类压力测量仪表的最大特点就是输出信号易于远传，可以方便地与各种显示、记录和调节仪表配套使用，从而为压力集中监测和控制创造条件。

在生产过程自动化系统中被大量采用。

扩展资料：用途：压力表可以指示、记录压力值，并可附加报警或控制装置。

仪表所测压力包括绝对压力、大气压力、正压力(习惯上称表压)、负压(习惯上称真空)和差压。

工程技术上所测量的多为表压。

压力的国际单位为帕，其他单位还有：工程大气压、巴、毫米水柱、毫米汞柱等。

压力是工业生产中的重要参数，如高压容器的压力超过额定值时便是不安全的，必须进行测量和控制。

压力传感器基本知识介绍传感器传感器指能感受规定的被测量，并按照一定的规律转换成可用输出信号的器件或装置，传感器英文名称为transducer/sensor。

通常由敏感元件和转换元件组成。

压力变送器当传感器输出为规定的标准信号时，则一般称变送器。

被测量为压力时称压力变送器或压力传感器。

绝对压力绝对压力指参照压力为真空时所测量的压力值为绝对压，绝对压力值以绝对真空作为起点，符号为PABS，俗称：绝压。

表压表压指参照压力为当地的大气压力时，所测量的压力值为表压。

表压力为正时大家俗称为压力，表压力为负时俗称负压或真空度。

负压力的绝对值越大，即绝对压力越小，则真空度越大。

差压压力传感器或压力变送器被测压力同时叠加在其两端时，传感器两端压力差称为差压。

压力变送器和压力传感器相关技术参数测量范围在传感器允许误差限内被测量值的范围称为测量范围。

上限值传感器测量范围的最高值称为测量范围的上限值。

下限值传感器测量范围的最低值称为测量范围的下限值。

量程变送器测量范围的上限值和下限值的代数差就是量程。

精度精度指被测量的测量结果与真值间的一致程度。

重复性相同测量条件下，压力变送器对同一被测量进行连续多次测量所得结果之间的一致性。

蠕变当被测量及其所有环境条件保持恒定时，传感器在规定时间内输出量的变化。

迟滞在规定的范围内，当被测量值增加或减少时，传感器输出中出现的最大差值。

激励为使传感器正常工作而施加的外部能量。

一般是电压或电流。

传感器的输出值等参数随施加的电压或电流不同而相异，所以压力变送器零点输出、上限值输出、漂移等参数要在规定的激励条件下测量。

零点漂移零点漂移是指在规定时间间隔及标准条件下，传感器零点输出值的变化。

由于周围温度变化引起的传感器零点漂移称为热零点漂移。

过载通常是指能够加在压力传感器或压力变送器上不致引起其性能永久性变化的被测量的最大值。

稳定性压力传感器或压力变送器在规定的条件下储存、试验或使用，经历规定的时间后，仍能保持原来特性参数的能力。

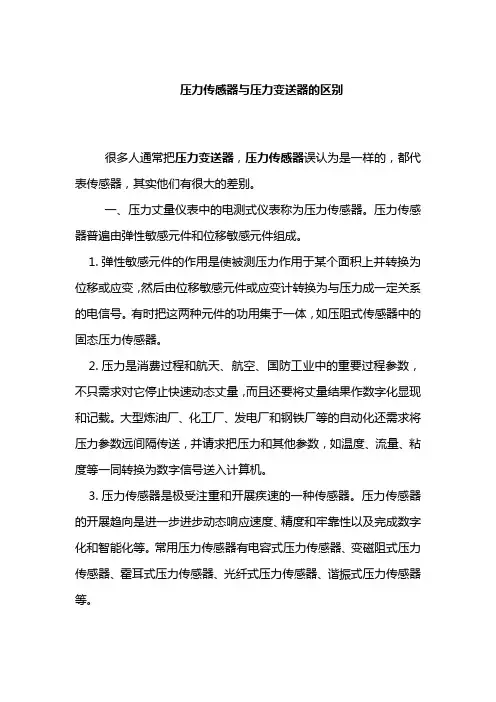

压力传感器与压力变送器的区别很多人通常把压力变送器，压力传感器误认为是一样的，都代表传感器，其实他们有很大的差别。

一、压力丈量仪表中的电测式仪表称为压力传感器。

压力传感器普遍由弹性敏感元件和位移敏感元件组成。

1.弹性敏感元件的作用是使被测压力作用于某个面积上并转换为位移或应变，然后由位移敏感元件或应变计转换为与压力成一定关系的电信号。

有时把这两种元件的功用集于一体，如压阻式传感器中的固态压力传感器。

2.压力是消费过程和航天、航空、国防工业中的重要过程参数，不只需求对它停止快速动态丈量，而且还要将丈量结果作数字化显现和记载。

大型炼油厂、化工厂、发电厂和钢铁厂等的自动化还需求将压力参数远间隔传送，并请求把压力和其他参数，如温度、流量、粘度等一同转换为数字信号送入计算机。

3.压力传感器是极受注重和开展疾速的一种传感器。

压力传感器的开展趋向是进一步进步动态响应速度、精度和牢靠性以及完成数字化和智能化等。

常用压力传感器有电容式压力传感器、变磁阻式压力传感器、霍耳式压力传感器、光纤式压力传感器、谐振式压力传感器等。

二、变送器的种类很多，用在工控仪表上面的变送器主要有温度变送器，压力变送器，流量变送器，电流变送器，电压变送器等等。

1. 变送器相当于一个信号放大器。

我们用的AC220V变送器提供给传感器DC10V桥压，然后接受反馈的信号，放大，输出一个0V~10V 电压或电流信号。

也有DC24V的小型的变送器和传感器差不多大，有时候会装在一起。

通常来说，变送器是给传感器提供电源，和放大信号的。

而传感器只是采集信号，例如应变片把位移信号变成电阻信号。

当然也有不用电源的传感器，如热电偶、压电陶瓷，这种的通常拿来就用了。

2. 我们用过不同种型号的压力传感器，但是变送器差不多没换过，压力传感器是检测压力信号的，一般指一次表，压力变送器是把一次表和二次表合在一起的，并把检测到的信号转换成标准的4-20、0-20毫安或0-5V、0-10V的信号，你可以这样形象地理解：传感器是把传过来的“感觉”一下，变送器呢不仅感觉到了，而且“变成”标准的信号再“送”出去。

各类变送器的原理及特点传感器是一种将非电信号转换为电信号的装置，它可以实时监测和控制工业过程中的各种参数。

根据其工作原理和应用特点的不同，传感器可以分为不同的类型，包括压力传感器、温度传感器、液位传感器、流量传感器等。

下面将分别介绍这些传感器的原理和特点。

1. 压力传感器：压力传感器是一种用于测量液体或气体压力的传感器。

其工作原理可以分为电阻式、电容式、电感式、压电式等。

其中，电阻式压力传感器是应用最广泛的一种，其工作原理是通过应变电阻材料的阻值随压力的改变而发生变化。

这种传感器具有体积小、重量轻、响应速度快等优点。

2. 温度传感器：温度传感器是用于测量物体温度的传感器。

常见的温度传感器有电阻式温度传感器、热电偶、热敏电阻等。

其中，电阻式温度传感器是应用最广泛的一种，其工作原理是利用温度对电阻值的影响来测量温度。

这种传感器具有测量范围广、输出稳定等特点。

3. 液位传感器：液位传感器是用于测量液体位面高度的传感器。

其工作原理可以分为浮标式、电容式、超声波式等。

其中，浮标式液位传感器是应用最广泛的一种，其工作原理是根据液体浮力的大小来测量液位高度。

这种传感器具有结构简单、精度高等优点。

4. 流量传感器：流量传感器是用于测量流体流量的传感器。

常见的流量传感器有涡街流量传感器、超声波流量传感器、涡轮流量传感器等。

其中，涡街流量传感器是应用比较广泛的一种，其工作原理是通过流体流过涡街产生的旋涡频率来测量流量。

这种传感器具有结构简单、稳定可靠等特点。

除了上述四种传感器外，还有许多其他类型的传感器，比如光敏传感器、气体传感器、声音传感器等，其工作原理和特点各不相同。

例如，光敏传感器是一种可以感知光强度的传感器，其工作原理是光照激发光敏材料产生电流。

这种传感器具有响应速度快、精度高等特点。

气体传感器是用于测量气体浓度的传感器，其工作原理可以分为电化学方法、热敏电阻方法、红外吸收法等。

声音传感器是一种可以感知声波的传感器，其工作原理是声波作用于压电材料产生电信号。
