配电箱验收规范配电箱验收规范是指在建筑物或工程项目完成后对配电箱进行检查和验收的程序和标准。
配电箱是电气设备的重要组成部分，对于保证电气系统的安全和正常运行至关重要。
下面是配电箱验收规范的一般要求和步骤。
一、验收前准备1. 验收前，应对配电箱进行清洁，保证内外表面无腐蚀、锈蚀和污垢，并按照图纸要求附上相应的标识。
2. 验收前，应查验配电箱的密封性能，确保配电箱有恰当的防尘、防水和防腐蚀能力。
3. 验收前，应验收配电箱的连接线路和接地装置，确保配电箱的电气性能和接地正常。
二、验收要求1. 配电箱的外观应符合施工图纸要求，无损坏和变形，颜色和涂层应按照规定执行。
2. 配电箱的门锁应完好，开启顺畅，有效防止非授权人员打开。
3. 配电箱内的开关、断路器、熔断器等电气元件应齐全，并且应有清晰的标志和使用说明。
4. 配电箱内的线路应整齐，并且标识清晰，易于查找和操作。
5. 配电箱的电气连接应牢固可靠，无线路接地和短路现象。
6. 配电箱的接地系统应完整，并符合电气安全规范的要求。
三、验收步骤1. 初步验收：进行外观检查，确认配电箱的外观完好，开关和门锁功能正常。
2. 功能验收：使用测试设备对配电箱内的电气元件进行测试和检查，包括开关、断路器和接地装置等。
3. 线路验收：对配电箱内的线路进行检查和测量，确保无线路接地和短路现象。
4. 安全验收：对配电箱的接地系统进行检查，确认其完整性和符合要求。
5. 记录和报告：将验收结果进行记录，并填写相关的报告，包括配电箱的基本信息、验收结果和不合格项的整改要求。
四、验收标准配电箱的验收应符合相关的标准和规范，如《建筑电气工程施工与验收规范》、《建筑电气工程施工与验收操作规范》等。
五、验收后处理1. 验收合格的配电箱，应按照设计要求进行接线和投入使用，同时加强对配电箱的日常维护和管理。
2. 验收不合格的配电箱，应及时整改，修复和更换不符合要求的部件和设备，直至合格为止。
以上是配电箱验收规范的一般要求和步骤，根据具体项目情况，可以适当增加或调整相关内容。

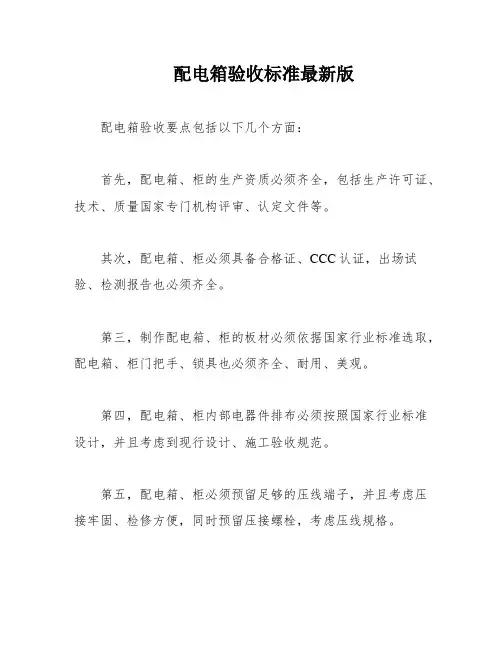

配电箱验收标准最新版配电箱验收要点包括以下几个方面：首先，配电箱、柜的生产资质必须齐全，包括生产许可证、技术、质量国家专门机构评审、认定文件等。
其次，配电箱、柜必须具备合格证、CCC认证，出场试验、检测报告也必须齐全。
第三，制作配电箱、柜的板材必须依据国家行业标准选取，配电箱、柜门把手、锁具也必须齐全、耐用、美观。
第四，配电箱、柜内部电器件排布必须按照国家行业标准设计，并且考虑到现行设计、施工验收规范。
第五，配电箱、柜必须预留足够的压线端子，并且考虑压接牢固、检修方便，同时预留压接螺栓，考虑压线规格。
第六，配电箱、柜必须专设工作接地、保护接地及跨接接地点，并且必须有标识并且标识规范耐久。
第七，配电箱、柜内电气件必须设可方便拆卸的保护分隔板，而且主要元器件必须具有网上可查防伪码。
第八，配电箱、柜内电气件必须有标识，标识贴在操作手柄下端，且字体机打、塑封、固定牢固，不易掉落。
第九，配电箱、柜必须有配电系统图及原理图，而且图采用机打、塑封、贴箱、柜门内左上侧，并且图固定牢固、美观。
第十，配电箱、柜必须有不锈钢制产品铭牌，铭牌用不锈钢钉铆接在箱、柜门内左上侧或中上侧。
最后，配电箱、柜的外表面喷漆必须完整均匀、光洁、无残缺现象，而且必须有塑料保护袋和塑料保护膜。
此外，配电箱内配电板两侧还必须预留大于60mm的布线空间，以及根据压接电缆的规格、数量预留足够的压接、固定空间，同时考虑进线及出线电缆的固定辅件。
20、在配电箱和柜内，配线的规格和线色必须符合相色和相序的要求。
同时，从总断路器下口配出各路导线时，必须考虑到可独立拆卸和检修的需求。
21、配电箱和柜内的电源线不能串接，并且一个端子上压接的导线最多不能超过两根。
22、配电箱和柜内的断路器上下端必须齐全，并且各电气元件压接端子必须使用闭口端子。
23、配电箱和柜的电气件品牌由甲方专业人员确定。
同时，配电箱厂家必须到现场与施工技术人员就图纸设计中存在的问题进行沟通。
配电箱安装施工要点电气工程加入时间：2008-3-29 16:25:32 点击：431（1）设备要求1）柜（盘）本体外观检查应无损伤及变形，油漆完整无损。
柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。
2）安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。
箱门接地应采用软铜编织线，专用接线端子。
箱内接线应整齐，满足设计要求及验收规范（GB50303-2002）的规定。
（2）作业条件配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。
预埋管道及预埋件均应清理好；场地具备运输条件，保持道路平整畅通。
（3）配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。
（4）基础型钢安装1）按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。
最终基础型钢顶部宜高出抹平地面10mm。
2）基础型钢接地：基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。
并做好防腐处理。
配电箱安装施工要点电气工程加入时间：2008-3-29 16:25:32 点击：432（5）配电柜（盘）安装1）柜（盘）安装：应按施工图的布置，将配电柜按照顺序逐一就位在基础型钢上。
单独柜（盘）进行柜面和侧面的垂直度的调整可用加垫铁的方法解决，但不可超过三片，并焊接牢固。
成列柜（盘）各台就位后，应对柜的水平度及盘面偏差进行调整，应调整到符合施工规范的规定。
2）挂墙式的配电箱可采用膨胀螺栓固定在墙上，但空心砖或砌块墙上要预埋燕尾螺栓或采用对拉螺栓进行固定。
3）安装配电箱应预埋套箱，安装后面板应与墙面平。
4）柜（盘）调整结束后，应用螺栓将柜体与基础型钢进行紧固。
5）柜（盘）接地：每台柜（盘）单独与基础型钢连接，可采用铜线将柜内PE排与接地螺栓可靠联结，并必须加弹簧垫圈进行防松处理。
成套配电箱（柜）安装规程第一节成套配电柜安装1. 工艺流程基础制作安装→配电柜搬运吊装→母线电缆压接→柜内配线校线→柜盘调试→试运验收2. 控制要点2.1 柜体符合标准，有“CCC”认证。
2.2 基础型钢安装允许偏差符合规定。
2.3 防雷接地符合设计或规范要求。
2.4 安装完成后进行绝缘摇测。
3. 质量要求3.1 本章节适用于一般工业与民用建筑成套配电柜安装：3.2 配电柜的基础型钢应与保护导体可靠连接；装有电器的可开启门与框架的接地端子应选用截面积不小于4mm2的裸3.3 编织铜线连接，并应有标识。
3.4 低压成套配电箱柜应有可靠的防电击保护，柜内保护接地导体（PE）排应有裸露的连接外部保护接地导体的端子。
3.5 配电柜相互间或与基础型钢间应用镀锌螺栓连接，且防松零件应齐全。
3.6 柜内分别设置零线（N）和保护接地线（PE）汇流排。
3.7 线路的线间和线对地间绝缘电阻值，馈电线路不应小于0.5MΩ，二次回路不应小于1MΩ；二次回路的耐压试验电压应为1000V，试验持续时间应为1min 或符合产品技术文件要求。
配电柜安装实例图配电柜接线实例图基础槽钢接地实例图第二节成套配电箱安装1. 工艺流程弹线定位→支架安装→明装（暗装）配电箱→盘面组装→箱内配线→箱体固定→绝缘测试→试运行验收2. 控制要点2.1 箱体符合标准，有“CCC”认证。
2.2 配电箱配线排列整齐，绑扎成束。
2.3 箱体线缆进出口应有防护措施。
2.4 防雷接地符合设计或规范要求。
2.5 安装完成后进行绝缘摇测。
3. 质量要求3.1 本章节适用于一般工业与民用建筑成套配电箱安装：3.2 配电箱的金属框架必须接地或接零可靠；装有电器的可开启门和与框架的接地端子间应选用截面积不小于4mm2的裸编织铜线连接，标识明确。
3.3 配电箱标志牌、标志框齐全、正确清晰。
箱内标识器件、接线端子编号标识清晰。
3.4 箱体应安装牢固，且不应设置在水管正下方，安装垂直度允许偏差不应大于1.5‰，相互间接缝不应大于2mm。
配电箱验收标准配电箱是电力系统中的重要设备，其安全性和可靠性对电力系统的正常运行起着至关重要的作用。
为了确保配电箱的质量和安全性，对其进行验收是必不可少的。
下面将介绍配电箱验收标准，以供参考。
首先，对于配电箱的外观和安装情况需要进行检查。
配电箱应该安装在通风良好、干燥、无腐蚀性气体的场所，箱体应无变形、开裂、漏水等情况，箱门应能灵活开合，锁紧可靠，箱体表面应无明显损坏和腐蚀。
同时，配电箱的安装应符合相关标准，固定牢固，无松动现象，接地良好。
其次，对于配电箱的内部结构和元器件需要进行全面检查。
首先要检查箱内的电缆布线是否整齐、有序，各电缆应有固定夹持装置，不得有松动现象。
其次，要检查配电箱内的断路器、熔断器、接触器等元器件的型号、规格是否符合设计要求，是否安装正确、接线牢固。
还要检查配电箱内的继电器、计量表、电压表、电流表等仪表的安装位置和精度是否符合要求。
另外，对于配电箱的接地保护措施也是需要重点检查的内容。
配电箱应有良好的接地装置，接地电阻应符合规定，接地线应有良好的接地连接，无断裂、腐蚀等情况。
同时，应检查配电箱的绝缘性能，绝缘电阻应符合规定，无漏电现象。
最后，对于配电箱的运行性能和安全保护功能需要进行全面测试。
应对配电箱进行负载测试，确保其运行稳定，无异常声响、发热等情况。
同时，还要测试配电箱的短路保护、过载保护等安全保护功能，确保其能够及时、准确地切断电源，保障电力系统的安全运行。
综上所述，配电箱的验收标准涉及外观、安装、内部结构、元器件、接地保护、运行性能等多个方面，需要全面、细致地进行检查和测试，以确保配电箱的质量和安全性。
只有经过严格的验收，配电箱才能投入正常使用，为电力系统的稳定运行提供可靠保障。
配电箱验收规范配电箱验收规范配电箱是供电系统中非常重要的设备，负责接收来自主电箱的电源，并将电能送达到各个用电设备中。
为了确保配电箱的安全和功能稳定性，需要进行严格的验收工作。
下面是配电箱验收规范的内容：一、前期准备1. 准备验收人员和相关测量仪器，确保验收人员具备相关知识和技能。
2. 查验所购买的配电箱是否符合国家标准和设计要求，包括外观质量、尺寸、安装孔位、配电规格等。
二、外观检查1. 验证配电箱的外观质量，包括箱体是否完好、无明显变形、无划痕和无严重生锈等。
2. 检查配电箱的门板、固定螺丝和密封胶条是否齐全且完好。
3. 确认配电箱的绝缘材料是否完整，不得存在遗漏、断裂等情况。
三、内部检查1. 检查配电箱内部的接线板是否规范、整齐，导线的接头是否紧固，接线是否正确。
2. 验证配电箱内部的电气元件是否牢固，如断路器、熔断器、电流互感器等。
3. 检查配电箱内部的线缆固定是否牢固，无松动、跳脱等情况。
4. 确认配电箱内的接地装置是否正常，接地电阻是否合格。
5. 检查配电箱内的绝缘性能是否符合要求，使用绝缘电阻测试仪进行测试。
四、功能测试1. 将配电箱接入电源，确认供电是否正常，电压和频率是否稳定。
2. 逐个检查配电箱中的断路器或熔断器是否可靠，能否正常断电、合电。
3. 测试配电箱中的漏电保护器是否灵敏，能否及时跳闸，确保人身安全。
4. 验证配电箱的过载保护功能，通过负荷测试，确认过载时是否断电。
5. 检查配电箱的漏电保护功能，通过漏电电流测试，确认漏电时是否及时切断电源。
五、记录和报告1. 验收人员应当做好详细的验收记录，包括检查项、测试结果、问题和不合格项等。
2. 若发现问题或不合格项，应立即报告相关责任人和供应商，要求处理或更换。
3. 形成验收报告，记录配电箱的详细信息，并签字确认。
最后，配电箱的验收应该由具备相关知识和技能的专业人员进行，严格按照上述规范进行操作，确保配电箱的安全性和功能稳定性，保障用电系统的正常运行。
安装配电箱。
拆开配电箱:安装配电箱应先将配电箱拆开分为箱体、箱内盘芯、箱门三部分。
拆开配电箱时留好拆卸下来的螺丝、螺母、垫圈等。
安装箱体:铁架固定配电箱箱体:将角钢调直,量好尺寸,画好锯口线焊接。
煨弯时用方尺找正,再用电(气)焊将对口缝焊牢,并将埋入端做成燕尾形然后除锈,刷防锈漆。
再按照标高用高标号水泥砂浆将铁架燕尾端埋入牢固时要注意铁架的平直程度和孔间距离,应用线坠和水平尺测量准确后再稳住铁架待水泥砂浆凝固后再把配电箱箱体固定在铁架上。
金属膨胀螺栓固定配电箱:采用金属膨胀螺栓可在混凝土墙或砖墙上固定配金屑膨胀螺栓的大小应根据箱体重量选择。
其方法是根据弹线定位的要求找出墙体及箱体固定点的准确位置,一个箱体固定点一般为四个用电钻或冲击钻在墙体及箱体固定点位置钻孔,其孔径应刚好将金属膨胀螺栓全部电器安装完毕后,用500V兆欧表对线路进行绝缘摇测。
摇测项目包括相线与零线之词,相线与地线之间,零线与地线之间。
应采取保护措施,避免土建刮腻子、箱体内各个线管管口应堵塞严密,以防杂物进入线管内。
面板或贴脸时,应注意保持墙面整洁。
铜导线连接的锡焊。
要用锡焊焊牢,应使用溶解的焊剂并避免锈蚀和松动,锡焊应均匀饱满常用焊锡膏,不得使用酸性焊剂焊接方法也不同,无论采用哪种焊法注意应调整喷灯火焰,不能脏污加热处导线及导线的绝缘层。
同时注意加热时要控制温度；温度过高涮锡不饱满；温度过低涮锡不均匀。
因此要根据焊锡的成分、质量及外界环境温度等因素适宜的温度进行焊锡。
焊锡必须用布将焊锡处的焊剂及其他污物擦净。
沾焊法。
沾焊用于多数接头同时加焊(铜芯软线的挂锡八把接头涂上焊药后入熔好的焊锡锅内取出即可。
接头包扎或粘塑料)绝缘带将其拉长2倍从导线接头处始端的完好绝缘层开始个绝缘带幅宽度后,再以半幅宽度重叠进行缠绕摇测方法:线路摇测必须分两次进行:管内导线穿后在电气器具未安装前进行各支路导线绝缘摇测。
将灯头盒内的导线分开,开关盒内的导线连通,分别摇测照明缘电阻。
SGBZ-0633 配电箱（盘）安装施工工艺标准依据标准:《建筑工程施工质量验收统一标准》GB50300—2001《建筑电气工程施工质量验收规范》GB50303—20021、范围本施工工艺标准适用于建筑电气配电箱（盘）安装工程。
2、施工准备2。
1材料要求：2.1.1铁制配电箱(盘）：箱体应有一定的机械强度，周边平整无损伤,油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板,箱内各种器具应安装牢固,导线排列整齐,压接牢固、应为两部定点厂产品,并有产品合格证。
2。
1.2塑料配电箱（盘）:箱体应有一定的机械强度。
周边平整无损伤，塑料二层底板厚离不应小于8mm，并有产品合格证。
2.1。
3木制配电箱(盘):应刷防腐、防火涂料，木制板盘面厚度不应小于20mm。
2。
1.4镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。
2。
1.5绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。
2.1。
6其它材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。
2。
2主要机具：2。
2.1铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。
2。
2.2手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等.2。
2.3台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等.2.3作业条件：2.3.1随土建结构预留好暗装配电箱的安装位置。
2.3.2预埋铁架或螺栓时，墙体结构应弹出施工水平线.2。
3.3安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。
3、操作工艺3.1工艺流程：3。
2。
1配电箱（盘）应安装在安全、干燥、易操作的场所.配电箱(盘)安装时，其底口距地一般为1。
配电箱安装规范配电箱安装规范一般要求：1.配电箱、柜的技术指标必须符合规范和设计要求。
投标人应明确生产产品执行的标准，并提供相应的国标、行标或企标。
2.所有电气元件及技术参数必须符合设计要求。
如需更改，必须按照正规工程资料表格的要求填写并经相关方面签字认可，否则由供货单位负责。
3.根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，并通知相关人员验收通过后，方可全面生产。
箱（柜）体部分：1.配电箱、柜的板材必须符合国家有关要求。
落地柜用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于600mm的用2.0mm厚冷轧钢板，小于600mm的用1.5mm厚冷轧钢板制作。
二层底板需用2mm厚冷轧板。
2.落地柜配活顶盖，配电箱不开敲落孔。
3.照明箱应设二层门，二层底板与箱体、柜体之间的安装螺栓不小于M5，二层底板返边与箱底不小于30mm。
4.配电箱采用按锁，箱、柜采用通用锁，每把锁配两把钥匙。
5.配电箱、柜的金属部分必须良好接地，配电箱、柜的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。
6.暗装箱箱体板厚低于3mm的在箱体左侧背后附一根通长40×4镀锌扁钢，两端各长出箱体15cm。
箱体板厚大于3mm的在箱体左侧背后上、下两端各焊一根40×4镀锌扁钢，超出箱体15cm。
暗装箱左、右两侧的中间上下各敷设一根L40×4×50角钢。
7.配电箱体、柜体型号、材质、颜色由建设单位确定，并有文字签字记录。
8.所有配电柜均须配10#基础槽钢，基础槽钢的外径与配电柜下口外径一致。
9.两台或两台以上的配电箱、柜相邻敷设时，箱、柜的高度、厚度应一致。
厂方不清楚的可与施工方联系落实。
4.14 在使用PE线时，应该选择BVR线，并按照GB -2002的要求选择线径。
4.15 在安装配电箱和柜时，需要考虑氧化镁等电缆的安装空间。
根据图纸规格和导线数量，应该留出足够的配线空间，包括箱体二层板与箱体之间以及二层板与箱体四周。
配电箱验收标准
配电箱是电力系统中的重要组成部分，它承担着电能分配、控制和保护的功能。
在使用配电箱之前，必须进行验收，以确保其符合相关标准和要求，保障电力系统的安全稳定运行。
下面将介绍配电箱验收的标准和要求。
首先，配电箱的外观应该符合国家标准，表面不应有损坏、变形、腐蚀等情况。
箱体应具有足够的机械强度和绝缘性能，能够承受正常运行和短时过载的影响。
箱门、箱盖应能够灵活开合，连接可靠，不得出现松动、脱落或卡滞现象。
其次，配电箱内部的元器件应符合相关标准和规定，包括断路器、接触器、熔
断器、电流互感器等。
这些元器件应具有可靠的断路、过载和短路保护功能，能够确保电路的安全运行。
此外，配电箱内部的接线应整齐、牢固，不得出现错位、短路、接触不良等情况。
在验收过程中，还需要对配电箱的接地情况进行检查。
配电箱应具有良好的接
地装置，接地电阻应符合规定，确保在发生漏电等故障时能够及时将电流导入地下，避免对人身和设备造成伤害。
此外，配电箱的环境条件也需要符合相关要求。
箱体应能够防尘、防潮、防腐蚀，能够在恶劣的环境条件下正常运行。
配电箱的安装位置应合理，通风良好，便于操作和维护。
最后，配电箱的验收还需要对其运行性能进行测试。
包括负载开关试验、漏电
保护试验、短路保护试验等，确保配电箱在正常运行和故障情况下能够及时、可靠地进行保护和操作。
总之，配电箱的验收是电力系统安全运行的重要环节，只有经过严格的验收和
测试，才能确保其在日常运行中能够可靠、安全地工作。
希望相关人员能够严格按照配电箱验收标准进行操作，确保电力系统的安全稳定运行。
电气验收规范《建筑电气工程施工质量验收规范》GB50303-2015，是中国计划出版社出版的国家标准，由浙江省住房和城乡建设厅主编，中华人民共和国住房和城乡建设部批准实施；于2015年12月3日发布，2016年8月1日实施。
本规范是含有强制性条文的强制性标准。
是以保证工程安全、使用功能、人体健康、环境效益和公众利益为重点，对建筑电气工程施工质量作出控制和验收的规定。
同时也适当地规定了少许外观质量要求的条款。
电气工程验收标准：配电箱、柜、电缆安装工程1、配电箱（柜）的金属框架及基础型钢必须接地（PE）可靠，配电柜底座槽钢固定在200mm高混凝土台上。
2、进线总箱（柜）应做重复接地，线径不小于电源零线规格。
3、配电箱（柜）配线整齐，无绞接现象，导线连接紧密，无松动。
4、配线时不伤线芯，不断股，同一端子上的导线不多于2根，防松垫圈等零件齐全。
5、配电箱柜内开关动作灵活可靠，零线（N）和保护地线（PE）线分开设置。
6、配电箱（柜）内开关应标明被控设备编号和名称，回路编号齐全，标识明确，不易脱落。
7、集中表箱应在每户表窗下面标注分户门牌号，准确无误。
使用黑色油性记号笔标注，字迹工整。
8、箱柜与基础型钢采用螺栓固定连接。
基础型钢按要求做防腐处理。
9、配电箱（柜）内用的铜鼻子应挂锡防腐处理。
严禁使用开孔鼻子。
10、分户箱安装高度允许误差2cm，左右允许误差5cm。
11、户箱面板安装牢靠，四面贴墙无缝隙，横平竖直。
分户箱开关应有回路标识。
12、电缆竖井内的施工临时设施、模板及建筑废料等清除，测量定位后，才能安装支架；13、电缆竖井内支架安装及电缆导管敷设结束，接地（PE）或接零（PEN）连接完成，经检查确认，才能敷设电缆；14、电缆敷设前绝缘测试合格，才能敷设；15、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
16、电缆头应套电缆热缩手套。
配电箱验收标准
配电箱是电力系统中的重要设备，其验收标准的制定和执行对于保障电力系统的安全运行至关重要。
配电箱验收标准是指在配电箱安装结束后，对其进行检查、测试和评定的一套规范和标准。
本文将从配电箱验收标准的制定、执行和注意事项等方面进行详细介绍。
首先，配电箱验收标准的制定是非常重要的。
配电箱验收标准应当参照国家相关标准和规范，结合具体的工程实际，制定出适合工程项目的验收标准。
在制定配电箱验收标准时，需要考虑到配电箱的类型、额定电流、额定电压等因素，确保验收标准的科学性和合理性。
其次，配电箱验收标准的执行是关键。
在进行配电箱验收时，应当严格按照制定的验收标准进行，确保每一项验收内容都得到充分的检查和测试。
在验收过程中，要注意对配电箱的外观、内部结构、接线端子、开关设备、保护装置等进行全面的检查，确保其符合验收标准的要求。
另外，配电箱验收过程中需要注意一些细节问题。
首先要确保
验收人员具有相关的资质和经验，能够熟练操作检测设备和工具。
其次，要注意验收过程中的安全问题，严格遵守相关的安全操作规程，确保验收过程的安全性。
最后，对于验收结果要进行详细的记录和归档，确保验收过程的可追溯性和可查性。
总之，配电箱验收标准的制定和执行对于保障电力系统的安全运行至关重要。
只有严格按照标准进行验收，才能有效地发现和排除潜在的安全隐患，确保配电箱的安全可靠运行。
希望本文的介绍能够对配电箱验收标准的制定和执行有所帮助，提高配电箱验收工作的科学性和规范性。
- -国家电网客服服务中心北方基地（一期）工程配电柜安装施工方案编制：审核：审批：中铁建工集团国家电网北方呼叫中心项目部2014年月日施工组织设计（施工方案）审批表目录1 工程概况 22 编制依据 23 施工准备和部署 24 施工工艺与方法 35 质量标准86 成品保护107 质量记录118 安全消防措施11成套配电柜安装方案1 工程概况本方案属国家电网客户服务中心北方基地一期工程低压配电箱、柜安装施工方案。
配电柜总共689台。
所有配电柜均为金属材料制作，外表采用喷漆、喷塑或烤漆。
配电柜采取落地式安装或挂墙安装。
2 编制依据2.1 同济大学绘制的电气施工图。
2.2 电气装置安装施工及验收规。
2.3 《建筑电气通用图籍》（92DQ3）。
2.4 《建筑电气安装分项工程施工工艺标准》。
3 施工准备和部署3.1施工准备3.1.1 材料要求：3.1.1.1 配电柜：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。
3.1.1.2镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。
3.1.1.3绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。
3.1.1.4 基础槽钢用10#槽钢。
3.1.2 主要机具：3.1.2.1 铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。
3.1.2.2 手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。
3.1.2.3 台钻、手电钻、钻头、木钻、台钳、案子、冲击钻、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。
3.1.3 作业条件：3.1.3.1 随土建结构预留好配电柜基础安装位置。
3.1.3.2 预埋铁架或螺栓时，墙体结构应弹出施工水平线。
成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装6.1 主控项目6.1.1 柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。
6.1.2 低压成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)应有可靠的电击保护。
柜(屏、台、箱、盘)内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜(屏、台、箱、盘)内保护导体最小截面积S p 不应小于表6.1.2 的规定。
表 6.1.2 保护导体的截面积相线的截面积S(mm2) 相应保护导体的最小截面积S p（mm2）S≤1616＜S≤3535＜S≤400400＜S≤800S＞800S16S/2200S/4注：S 指柜（屏、台、箱、盘）电源进线相线截面积，且两者（S、S p）材质相同。
6.1.3 手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。
动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。
6.1.4 高压成套配电柜必须按本规范第3.1.8 条的规定交接试验合格，且应符合下列规定：1 继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；2 凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。
6.1.5 低压成套配电柜交接试验，必须符合本规范第4.1.5 条的规定。
6.1.6 柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MΩ；二次回路必须大于1MΩ。
6.1.7 柜、屏、台、箱、盘间二次回路交流工频耐压试验，当绝缘电阻值大于10MΩ时，用2500V 兆欧表摇测1min，应无闪络击穿现象；当绝缘电阻值在1～10MΩ时，做1000V 交流工频耐压试验，时间1min，应无闪络击穿现象。
配电箱验收标准
配电箱是电力系统中的重要设备，其安全性和可靠性对电力系统的正常运行起着至关重要的作用。
为了确保配电箱的安全使用，需要进行验收，并严格按照标准进行检查。
下面将介绍配电箱验收标准的相关内容。
首先，配电箱的外观应该整洁、无损坏，无漏电现象。
检查箱体表面是否有明显的腐蚀、破损等情况，箱门是否能够灵活开合，锁扣是否完好。
同时，还要检查箱内的电器设备是否摆放整齐，有无异味等情况。
其次，配电箱的电器设备应符合相关标准要求。
检查箱内的断路器、接触器、熔断器等电器设备是否齐全，外观是否完好，有无损坏、老化等情况。
另外，还要检查接线端子是否接触良好，有无松动、烧焦等现象，电缆是否规范铺设，有无过度拉扯等情况。
再次，配电箱的接地保护应符合要求。
检查箱体和电器设备的接地是否牢固可靠，有无断裂、氧化等情况。
同时，还要检查接地电阻是否符合标准要求，确保接地保护的有效性。
此外，配电箱的安全标识应完善清晰。
检查配电箱是否贴有相关的安全警示标识，如高压警示标识、禁止触碰标识等，确保人员在操作时能够清晰了解相关危险提示，提高安全意识。
最后，配电箱的运行状态应符合要求。
检查配电箱在运行时是否有异常声音、异味等情况，电器设备是否正常运行，有无发热现象等。
同时，还要检查配电箱的通风情况是否良好，确保设备在运行时能够有效散热。
总之，配电箱验收是确保电力系统安全运行的重要环节，只有严格按照标准进行检查，及时发现并解决问题，才能有效保障电力系统的安全和可靠运行。
希望相关人员能够重视配电箱验收工作，确保配电箱的安全使用，为电力系统的稳定运行提供保障。
国家电网客服服务中心北方基地（一期）工程配电柜安装施工方案编制：审核：审批：______________________________________________________________________________________________________________中铁建工集团国家电网北方呼叫中心项目部2014年月日施工组织设计（施工方案）审批表目录1 工程概况 22 编制依据 23 施工准备和部署 24 施工工艺与方法 35 质量标准86 成品保护107 质量记录118 安全消防措施11成套配电柜安装方案1 工程概况本方案属国家电网客户服务中心北方基地一期工程低压配电箱、柜安装施工方案。
配电柜总共689台。
所有配电柜均为金属材料制作，外表采用喷漆、喷塑或烤漆。
配电柜采取落地式安装或挂墙安装。
2 编制依据2.1 上海同济大学设计院绘制的电气施工图。
2.2 电气装置安装施工及验收规范。
2.3 《建筑电气通用图籍》（92DQ3）。
2.4 《建筑电气安装分项工程施工工艺标准》。
3 施工准备和部署3.1 施工准备3.1.1 材料要求：3.1.1.1 配电柜：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。
3.1.1.2 镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。
3.1.1.3 绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。
3.1.1.4 基础槽钢用10#槽钢。
3.1.2 主要机具：3.1.2.1 铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。
3.1.2.2 手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。
3.1.2.3 台钻、手电钻、钻头、木钻、台钳、案子、冲击钻、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。
3.1.3 作业条件：3.1.3.1 随土建结构预留好配电柜基础安装位置。
3.1.3.2 预埋铁架或螺栓时，墙体结构应弹出施工水平线。
3.1.3.3 安装配电柜时，抹灰、喷浆及油漆应全部完成。
3.2 施工部署地下室、研发楼一-四低压配电箱、柜安装由北区水电安装施工，研发楼五-十低压配电箱、柜安装由南区水电安装施工。
4 施工工艺与方法4.1. 施工程序设备开箱检查→二次搬运→基础型钢制作安装→配电柜体就位→配电柜接线→试验调整→送电试运行。
4.2 设备开箱检查4.2.1 设备和器材到达现场后。
安装和建设单位应在规定期限内，共同进行开箱验收检查；包装及密封应良好，制造厂的技术文件应齐。
型号、规格应符合设计要求，附件备件齐全。
4.2.2 配电柜本体外观应无损伤及变形，油漆完整无损。
配电柜内部电器装置及元件、绝缘瓷件齐全、无损伤及裂纹等缺陷。
4.3 配电柜二次搬运配电柜吊装时，柜体上有吊环时，吊索应穿过吊环；无吊环时，吊索应挂在四角主要承力结构处，不得将吊索挂在设备部件上吊装。
吊索的绳长度应一致，以防受力不均，柜体变形或损坏部件。
在搬运过程中要固定牢靠，防止磕碰，避免元件、仪表及油漆的损坏。
4.4 基础型钢制作安装4.4.1 配电柜在室内的位置原则上是按图施工，如图纸无明确规定时，应按下列位置施工：低压配电屏离墙安装时距墙体不应小于0.8米，低压配电屏靠墙安装时距墙体不应小于0.05米；巡视通道宽不应小于1.5米。
配电柜需要安装在基础型钢上，型钢选用10号槽钢。
4.4.2 基础型钢制作好后，应按图纸所标位置或有关规定，配合土建工程进行预埋。
4.4.3 安装基础型钢时，应用水平尺找正、找平。
基础型钢安装的不平直度及水平度，每米长度应小于1mm，全长时应小于5mm；基础型钢的位置偏差及不平型度在全长时，均应小于5mm。
基础型钢顶部宜高出室内摸平地面10 mm。
4.5 基础型钢接地埋设的配电柜的基础型钢应做良好的接地。
一般用40*4镀锌扁钢在基础型钢的两端分别与接地网进行焊接，焊接面为扁钢宽度的2倍。
4.6 配电柜安装4.6.1 配电柜组立配电柜与基础型钢采取螺栓固定。
配电柜单独安装时，应找好配电柜正面和侧面的垂直度。
成列配电柜安装时，可先把每个配电柜调整到大致的位置上，就位后再精确地调整第一面配电柜，再以第一面配电柜的柜盘面为标准逐台进行调整。
配电柜组立安装后，盘面每米高的垂直度应小于1.5mm，相邻两盘顶部的水平偏差应小于2 mm；成列安装时，盘顶部水平偏差应小于5 mm。
4.6.2 配电柜接地成套柜应装有专用接地铜排，接地铜排与柜体连接成电气通路，接地铜排应用等截面的铜排与配电柜基础接地干线扁钢牢固连接。
接地铜排与零排相互绝缘。
配电柜与基础型钢采用螺栓固定，每台柜宜单独与PE母排做接地连接，用不小于6 mm2铜导线与柜上的PE母排接地端子连接牢固。
配电柜上装有电器的可开启的柜门、隔离刀闸底座和二次回路接地线应以绝缘铜软线与接地母排可靠连接。
所有负荷端的PE接地线从接地铜排引出，并预留供检修用的接地装置不少于3个。
4.6.3 配电柜内设备安装与检验1、成套馈电柜内设备的安装与检验（1）机械闭锁、电器闭锁应动作准确、可靠；（2）动触头与静触头的中心线应一致，触头接触紧密；（3）二次回路辅助开关的切换接点应动作准确，接触可靠；2、抽屉式配电柜内设备安装与检验（1）抽屉推拉应灵活轻便，无卡阻、碰撞现象，抽屉应能互换；（2）抽屉的机械联锁或电器连锁装置应动作正确可靠，断路器分闸后，隔离触头才能分开；（3）抽屉与柜体间的二次回路连接插件应接触良好；（4）抽屉与柜体间的接触及柜体框架的接地应良好。
4.7 配电柜内母线安装1、柜内母线安装，必须符合设计要求。
2、母线应镀锌，表面应光滑平整，不应有裂纹、变形和扭曲缺陷。
3、金属紧固件及卡件，必须符合设计要求，应是镀锌制品的标准件。
4、绝缘材料及瓷件的型号、规格、电压等级应符合设计要求。
外观质量无损伤及裂纹、绝缘良好。
5、母线采用螺栓连接时，螺栓、平垫、弹簧垫必须匹配齐全，螺栓紧固后丝扣应露出螺母外5-8mm。
6、母线相序排列必须符合规范要求。
安装应平整、整齐、美观。
4.8 配电柜内二次回路结线1、按配电柜工作原理图逐台检查柜内的全部电气元件是否相符，其额定电压和控制、操作电压必须一致。
2、按照电气原理图检查柜内二次回路结线是否正确。
3、控制线校线后要套上线号，将每根芯线煨成圈，用镀锌螺丝、垫圈、弹簧垫连接在每个端子板上。
并应严格控制端子板上的接线数量，每侧一般一端子压一根线，最多不超过两根，必须在两根线间应加垫圈。
多股线应涮锌，严禁产生断股缺陷。
4.9 配电柜内馈电电缆安装1、馈电电缆进入柜内要做热缩电缆头，相线要套热缩相色带，电缆头制作好后，要牢固固定在柜底部电缆支架上。
相线过长要加装绝缘橡胶垫用卡子固定在柜体上。
2、电缆头与设备连接时相序颜色要一致。
3、16mm2以上的导线要用压线鼻子和设备连接。
电缆头的相线要顺直，不要受外力扭曲。
压线鼻子和设备连接要用套筒扳手紧固，力矩要适宜。
4.10 配电柜试验与调整试验应符合“电气装置安装工程电气设备交接试验标准”（GB50150-91）的有关规定。
4.10.1 一次设备试验调整（1）试验内容：配电柜框架、母线、避雷器、低压瓷瓶、电流互感器、低压开关等的吸收比和交流耐压试验；（2）调整内容：接触器、中间继电器、时间继电器调整以及机械连锁调整。
4.10.2 二次控制回路试验调整1、绝缘电阻测试：（1）小母线在断开所有其它并联支路时，不应小于10兆欧；（2）二次回路的每一支路和断路器、隔离开关的操动机构的电源回路等，均不小于1兆欧。
2、交流耐压试验：（1）试验电压为1000V。
当回路绝缘电阻值在10兆欧以上时，可采用2500V兆欧表代替，试验持续时间为1分钟；（2）48V及以下回路可不做交流耐压试验；（3）回路中有电子元件设备的，试验时应将插件拔出或将两端短接。
3、模拟试验按图纸要求，接通临时控制和操作电源，分别模拟试验控制、连锁、操作继电保护和信号动作，应正确无误灵敏可靠。
5 质量标准5.1 主控项目：5.1.1 配电柜的金属框架及基础型钢必须接地(PE)；装有电器的可开启门、门和框架的接地端子间应用裸编制铜线穿绝缘黄蜡带连接，且有标识。
检验方法：观察检查和检查安装记录。
5.1.2 低压配电柜应有可靠的电击保护。
柜内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时柜内保护导体最小截面积S，应不小于下表规定。
保护导体的截面积相线截面机S（mm2）相应保护导体的最小截面积S （mm2）S≤16 S16<S≤35 1635<S≤400 S/2400<S≤800 200S>800 S/4检验方法：观察检查和检查安装记录。
5.2 一般项目：5.2.1 基础型钢安装应符合如下表规定:基础型钢安装允许偏差检验方法：观察检查和检查安装记录。
5.2.2 配电柜安装应符合以下规定：位置正确，部件齐全，箱体开孔合适，切口整齐。
中性线经汇流排（N线端子）连接，无绞接现象；油漆完整，盘内外清洁，箱盖、开关、灵活，回路编号齐全，结线整齐，PE保护地线不串接安装明显牢固，导线截面、线色符合规范规定。
检验方法：观察检查。
5.2.3 导线与器具连接应符合以下规定：5.2.3.1 连接牢固紧密，不伤线芯。
压板连接时压紧无松动；螺栓连接时，在同一端子上导线不超过两根，防松垫圈等配件齐全。
5.2.3.2 电气设备、器具和非带电金属部件的保护接地支线敷设应符合以下规定：连接紧密、牢固，保护接地线截面选用正确，需防腐的部分涂漆均匀无遗漏。
线路走向合理，色标准确，涂刷后不污染设备和建筑物。
检验方法：观察检查。
5.3 垂直度允许偏差：配电柜体高50mm以下，允许偏差1.5mm。
配电柜体高50mm以上，允许偏差3mm。
检验方法：吊线、尺量检查。
6 成品保护6.1 配电箱柜在现场搬运防止磕碰表面油漆或划伤。
6.2 现场安装好配电柜后，要及时锁住门。
室内需要装修，要用防水盖布盖严，不得进入尘土和杂物。
6.3 配电小间的门要由专人看管，不得随便进入，防止器件丢失。
6.4 在没有进行工程验收前，不经允许配电柜不能用作临时用电。
6.5 在进行通电使用前，安排有操作经验的电工进行操作，并且有专人监护。
6.6 配电柜安装后，应采取塑料布包裹严密，避免碰坏、弄脏电具、仪表。
7 质量记录7.1 配电柜、绝缘导线产品出厂合格证。
7.2 配电柜安装工程预检、自检、互检记录。
7.3 设计变更洽商记录，竣工图。
