初中物理人教版九年级全册《16.4变阻器》课件

初中物理人教版九年级全册《16.4变阻器》课件

接线柱C
1. 视察滑动变阻器的结构
滑片P
接线柱D
接线柱A
接线柱B 电阻丝
滑动变阻器应串连在电路中，接入两个接线柱，
AB中一个，CD中一个，即要“一上一下”。
2. 用滑动变阻器改变小灯泡的亮度 接通电路前应将滑片放到什么位置上？
3.用滑动变阻器控制电阻两端的电压
S
(1)闭合开关S，调解滑动变阻
器的滑片，使定值电阻R两端
电阻箱
一、变阻器 滑动变阻器
1．工作原理：改变接入电路中电阻线的长度来改变 接入电阻。 2．图示： （1）实物图：
（2）结构示意图：
（3）元件符号：
1. 视察滑动变阻器的结构
➢为何与滑片接触处的电阻丝的绝缘层被刮去? ➢哪两个接线柱之间的电阻是不变的?哪两个接线柱之间的电阻很小? ➢移动滑片时,哪两个接线柱之间的电阻随着改变?向哪个方向移动时电 阻变大?
人教版 物理 九年级
变阻器
教学课件
2．聆听音箱音量的变化
1．视察调光灯亮度变化 3．视察吊扇调速器
选取一根自动铅笔芯，照图连接电路。使铅笔芯 的夹子固定，移动另一端的夹子，视察小灯泡的亮度。
小灯泡的亮度怎样变化？为何会这样变化？
铅笔芯
一、变阻器
定义
能改变接入电路中电阻大小的元件叫做变阻器。
滑动变阻器
的电压成整数倍地变化。
(2)换用不同的定值电阻，使电阻成整数倍地变化，闭合开关S，调解 滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。
一、变阻器
想想议议
滑动变阻器的规格
10Ω 2A
表示什么意义？
“10Ω 2A” 表示变阻器最大电阻为10Ω和答应通 过的最大电流为2A 。

新人教版九年级物理全册16.4变阻器课件(共26张)

新人教版九年级物理全册16.4变阻器课件(共26张)
当铅笔芯连入电路中的长度变短时，电流 表示数变大 ，灯泡亮度变亮 。
滑动变阻器
电阻箱
电位器
一 滑动变阻器：
1、构造：
瓷管
金属滑片P
金属杆
支 架
表面涂有绝缘层的电阻丝
2、结构示意图： 3、电路符号：
四、铭牌上标有什么？其含义是什么？ “20Ω 2A”是什么意思？
20Ω 2A
变阻器的最大阻值是20Ω，允许通过的 最大电流是2A。(否则会烧坏变阻器)
（1）要串联在电路中 （2）一上一下搭配好，主要看下 （3）使用前应将滑片放在阻值最
大位置
接入电路的接线柱AC
C
A
D C
A
B
D
P B
如何增大接入电路的电阻？ A、滑片向左移 B、滑片向右移
接入电路的接线柱AD
C
A
D C
A
B
D
P B
如何增大接入电路的电阻？ A、滑片向左移 B、滑片向右移
接入电路的接线柱BC
2、构造： 3、结构示意图： 4、元件符号 5、连接方法：（1）串联接入电路；
（2）连接“一上一下”两个接线柱。 6、注意事项： （1）在闭合开关之前，应将滑片置于阻值最大端。 （2）不能超过滑动变阻器允许通过的最大电流
二、电阻箱
1.如图示的滑动变阻器四种接法中，当变阻器的滑片P
向左移动时，都能使电路中的电流变大的是 （D）
人教版新教材同步教学课件
思考问题（1）
台灯和收音机是采用什 么方法使其亮度和音量 发生变化的？
改变电池的节数可以改变 灯泡的亮度，但亮度不能 连续调，该怎么办？
要使灯泡的亮度连续 可调，请你利用你身 边的器材来试试看， 能否做到最简便呢？

新人教版九年级物理全册16.4变阻器课件(共15张PPT)

新人教版九年级物理全册16.4变阻器课件(共15张PPT)

1、把一根电阻丝均匀拉长后，其电阻（ A ）
A、变大 B、变小 C、不变 D、无法确定 2、如图所示，将变阻器与一个灯泡串联后接入电路，通 电后使滑片P向左移动，小灯泡逐渐变暗，由此判断该滑
动变阻器接入电路的两个接线柱应为（ D ）
A、接线柱A、D B、接线柱A、B C、接线柱C、D D、接线柱B、D
CD
不变 不变 不变
AB
不变 不变 不变
二、滑动变阻器的使用
1、滑动变阻器要与被控制的电路串联； 2、连入电路时 采用“一上一下”的接法； 3、不能使阻值或电流超过允许范围。
用滑动变阻器改变小灯泡的亮度
连接滑动变阻器
想一想 连通电路前应将滑片放到什么位置上？
三、电阻箱
能表示出阻值的变阻器。
旋钮式电阻箱

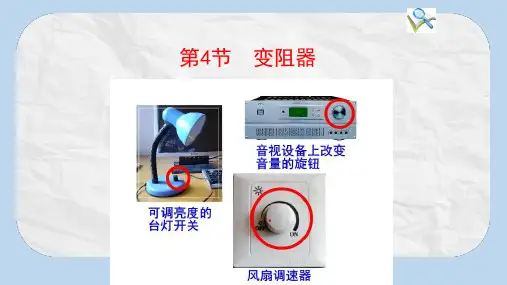

第４节 变阻器
变阻器，就是可以改变阻值的一种 仪器，能够让接入电路中的电阻发生变 化。
调光灯
音箱
电风扇
沿铅笔芯移动导线夹，小灯泡的亮度怎样 变化？你认为灯泡的亮度为什么会这样变化？
一、变阻器
1、定义： 能改变接入电路中电阻大小的 元件叫做变阻器。
滑动变阻器
电阻箱
2、构造：滑片、金属杆、电阻丝、接线柱、
3、两电路中，电源电压相等，闭合开关S，当滑动变阻器
的滑片P都向右滑动时，灯泡L1和L2的亮度变化是（ A ）
A、L1和L2都变亮
B、L1和L2 都变暗
C、L1变亮，L2变暗 D、L1变暗，L2亮度不变
L2
L1
4、连接实物图，目的是使滑动变阻器控制灯泡亮度变化， 并使滑动变阻器的滑片向左时灯泡变亮，再画电路图。
A A1
汽车油量表原理
❖不习惯读书进修的人，常会自满于现状，觉得再没有什么事情需要学习，于是他们不进则退。经验丰富的人读书用两只眼睛，一只眼睛看到纸面上的话，另 一眼睛看到纸的背面。2022年4月9日星期六2022/4/92022/4/92022/4/9 ❖书籍是屹立在时间的汪洋大海中的灯塔。2022年4月2022/4/92022/4/92022/4/94/9/2022 ❖正确的略读可使人用很少的时间接触大量的文献，并挑选出有意义的部分。2022/4/92022/4/9April 9, 2022 ❖书籍是屹立在时间的汪洋大海中的灯塔。

人教版九年级物理 16.4变阻器(学习、上课课件)

人教版九年级物理 16.4变阻器(学习、上课课件)
水流测速仪、 电子体重计和某些 油量表等。
感悟新知
知3－讲
知识拓展 电位器的结构与原理： 如图7 乙所示，电位器的电阻体有两个固定端，通过
手动调节转轴或滑柄，改变动触点在电阻体上的位置， 则改变了动触点与任一个固定端之间的电阻值，从而改 变了电压与电流的大小。
感悟新知
知3－练
例 3 如图8 所示，为某种调光型台灯中使用的电位器示意 图，P 为旋片可随转动旋钮改变在碳膜(相当于一根 电阻丝)上的位置，A、C 分别连在碳膜两端。以笔画 线将甲图连在乙图所示电 路中，要求顺时针转动旋 钮可使灯泡亮度增加。(甲 图中虚线OP 所示为旋钮)
感悟新知
知3－练
解题秘方：本题要求顺时针转动时灯泡变亮，即要 求顺时针转动时电位器接入电路的电阻丝长度变短。
最大电流，否则会烧坏滑动变阻器。
感悟新知
知2－讲
特别提醒 滑动变阻器有两种用途： 1. 限压( 或调节电压)， 2. 限流( 或改变电路中的电流)。
在闭合开关之前滑片滑到阻值最大处，是为了防止在开关闭 合时，电流或电压过大，而损坏电路中的元件。
感悟新知
使用滑动变阻器的口诀： 电学元件变阻器，串联接入要牢记； 电路开关闭合前，P 放阻值最大边； 一上一下连接线，连入电阻看下面， 远离大，靠近小，如此使用错不了
感悟新知
知1－练
解题秘方：结合图示中的情景，由影响导体电阻大 小的因素分析。 解析：铅笔芯接入电路，灯泡发光，表明电路中有 电流，即铅笔芯是导体。由图示情景可知，导线b 的 一端在铅笔芯上移动，实质上改变了铅笔芯接入电 路的长度，并由此进一步分析得出第二空的解答。
感悟新知
知1－练
1.[中考·哈尔滨] 如图所示是小明自制的调光台灯，把一根 导线固定在铅笔芯最左端，然后将另一根导线接触铅笔 芯右端并逐渐向左滑动，小明会看到的现象是灯__泡___变__亮_， 产生这种现象的原因是导体的___长__度___减小，引起导体 电阻变小。

新人教版九年级物理全册16-4变阻器课件

新人教版九年级物理全册16-4变阻器课件
阻 可以调温的电热毯、电饭锅等。 2.数字电位器与机械电位器相比，有哪 些优点？
器 数字电位器具有可程序控制改变电阻，耐震
动、噪声小、寿命长、抗环境污染等优点。
❖精讲点拔 观看视频：家用电器中的变阻器
变 阻 器
9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。21.3.16 21.3.16Tuesday, March 16, 2021 10、人的志向通常和他们的能力成正比例。18:47:0618:47:0618:473/16/2021 6:47:06 PM 11、夫学须志也，才须学也，非学无以广才，非志无以成学。21.3.1618:47:0618:47Mar-2116-Mar-21 12、越是无能的人，越喜欢挑剔别人的错儿。18:47:0618:47:0618:47Tuesday, March 16, 2021 13、志不立，天下无可成之事。21.3.1621.3.1618:47:0618:47:06March 16, 2021
阻
器
❖ 自学检测
变 1.在使用变阻器之前，要将电阻调节到 __最__大__。
阻
2.在电路中，变阻器的主要作用是通过
器 调节其电__阻__值_，改变电路中的_电__流_。
❖ 合作探究
1.讨论交流，生活中有哪些用电器用到
变 了变阻器？ 家用电器音量调节的器件是变阻器，比如收 音机的音量调节旋纽、亮度可以调节的电灯、
❖ 合作探究
变 6.请同学们将所有的接法展示出来，想 一想：要想让变阻器能改变灯泡的亮度，
阻 正确的接法是什么？ 1.变阻器要与小灯泡串联
器 2.要把接线柱“一上一下”接入电路。

人教版 九年级全一册物理 第16 章 第4节 变阻器 课件 (共18张PPT)

人教版 九年级全一册物理 第16 章 第4节 变阻器 课件 (共18张PPT)

2.示意图：
3.符号：
变
一、滑动变阻器
⑴
4.使用方法 ⑵
阻
⑶
器
5.作用： ⑴、⑵
二、变阻箱 三、应用
练习4：如图所示是一种自动测定油箱内油面高度的 装置，R是滑动变阻器，他的金属滑片是杠杆的一端， 且由定位挡板限制只能在电阻上滑动。从油量表（由 电流表改装而成）指针所指的刻度，就可以知道油箱 内油面的高度h。已知电流增大时电流表指针向右偏 转，则（ ）
电位器
二、电阻箱
1、能表示出接入电阻值大小的变阻器 2、读数：各旋钮的指示点对应的示数乘以板 面上对应的倍数，它们之和就是变阻箱接入电 路的阻值。
旋盘式电阻箱
×1000
×100
×10
×1
可根据需要 的阻值，将 旋钮旋转到 不同的位置
练习1.如下图所示的滑动变阻器中，能够 通过移动滑动变阻器的滑片改变电路中的 电阻的是：（多选）
A
B
C
D
练习2.如下图所示，当滑动变阻器的滑 片P向右滑动时，滑动变阻器连入电路 的阻值将：
A.逐渐变大 B.逐渐变小 C.保持不变 D.无法判断
练习3.如下图所示，当开关闭合后，将滑 动变阻器的滑片P向右滑动，电流表的示 数将：
A.逐渐变大 B.逐渐变小
C.保持不变
D.无法判断
A
R
P
原理：
1.结构：
第 4 节 变阻器

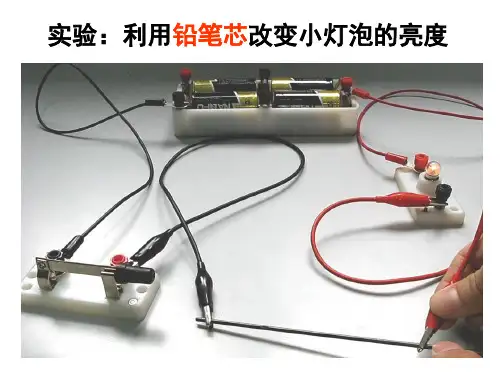

实验：利用铅笔芯改变小灯泡的亮度
+
_
L
S
这样用起来
A
方便吗？
L
S2
思考：如何把一根长直导线改装成可以滑动的变阻器？
滑动变阻器
金属滑片P 金属杆

九年级物理全册16.4变阻器精品课件新版新人教版


2019/8/10
最新中小学教学课件
15
谢谢欣赏！
2019/8/10
最新中小学教学课件
16
2．图示
接线柱
（1）实物图如右图： C
滑片 P
金属 杆
接线柱 D
（2）结构示意图： 瓷 筒
支 架
接线柱 A
电阻线 圈
接线柱 B
（3）元件符号：
3．练习使用滑动变阻器 （1）观察滑动变阻器的结构
由于电阻线表面涂着 绝缘漆，为了滑片与 电阻线紧密接触，要 把接触滑片的地方的 绝缘漆刮掉。
（2）滑动变阻器的使用： 应串联在电路中，接入两个接线柱：AB中一个，
第一，复述。 课本上和老师讲的内容，有些往往非常专业和生硬，不好理解和记忆，我们听课时要试着用自己的话把这些知识说一说。有时用自己的话可能要啰嗦
一些，那不要紧，只要明白即可。 第二，朗读。 老师要求大家朗读课文、单词时一定要出声地读出来。 第三，提问。 听课时，对经过自己思考过但未听懂的问题可以及时举手请教，对老师的讲解，同学的回答，有不同看法的，也可以提出疑问。这种方法也可以保证
第4节 变阻器
演示实验
1．观察调光灯亮度变化 2．倾听音箱音量的变化
想想做做
沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？ 你认为灯泡的亮度为什么会这样变化？
铅笔芯
一、变阻器
能改变接入电路中电阻大小的元件叫做变阻器。
滑动变阻器
电阻箱
二、滑动变阻器
1．工作原理：改变接入电路中电阻线的长度来 改变接入电阻，从而改变电流。
2．滑动变阻器通过改变接入电路中电阻线 长度来改变接入电阻，从而改变电流，应串联在 电路，接线注意 “一上一下” 。

新人教版九年级物理全册16.4变阻器公开课课件 (共24张PPT)

选好下接线柱后，上接线柱接C、D可以任意
用滑动变阻器控制电阻两端的电压
S 1.闭合开关S，调节滑动 变阻器的滑片，使定值电
阻R两端的电压成整数倍
地变化。
2.换用不同的定值电阻，使电阻成整数倍地变化， 闭合开关S，调节滑动变阻器的滑片，保持每次接 入的定值电阻两端的电压不变。
三、电阻箱
能表示出阻值的变阻器。
1．工作原理：改变接入电路中电阻线的长度来 改变接入电阻，从而改变电流。
2.观察滑动变阻器的结构
（“110）Ω几”部:变分组阻成器，阻每部值分的是变由什化么范材围料做是的0？到10 Ω， （2）它(它铭牌的上最标大志有电什阻么值？就是10Ω)； （“32）A有”几: 个它接允线往许？通连过入电的路“后最电流大的电路流径如”何为？2A。
复习旧知：
1、什么是电阻？ 2、决定导体电阻大小的因素？
你知道灯泡的亮度是如何实现 变化的吗？
16.4 变阻器
一、变阻器 1.能改变接入电路中电阻大小的元件叫做变阻器 2改.原变理接：入通电过路 改变连电入阻电大路小的电阻丝电的流大长小度
电改阻变丝电的阻长，度 从而改变电流
变阻器
P
二、滑动变阻器
电流表示数变大，灯泡变亮
2.如图是滑动变阻器的结构和连入电路 的示意图。当滑片P向左移动是，连入电路 的电阻变小的是哪个（ A）
3.如图是一位同学连接的电路，这个电路 能不能改变电路的电流，为什么？按这个 电路操作时，实验现象是怎样的？
4.用笔画线将滑动变阻器连接起来，要求 滑片P向右移动时，电流表的示数变大。并 画出对应的电路图。
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.

新人教版物理九年级全册16-4 变阻器 课件 (共35张PPT)


BA
B
B
C
D
3、当滑片P向右滑动时，下列接入电路的滑动变阻器 的电阻变小的是( C D )
C
DC
DC
DC
D
P
P
P
P
A
BA
BA
BA
B
A
B
ቤተ መጻሕፍቲ ባይዱ
C
D
3.如图示的滑动变阻器四种接法中，当变阻器的滑片P
向左移动时，都能使电路中的电流变大的是 （D）
（A）甲和乙
（B）丙和丁
（C）甲和丙
（D）甲和丁
C
D
P
A 甲
B
元件符号
原理：改变接入电路中的电阻线的长 度，从而改变电路中的电阻．
六种接法比较：
C
D
A
PB
(1)
C
D
A
PB
(3)
C
D
A
B
(5)
C
D
A
PB
(2)
C
D
A
PB
(4)
C
D
A
B
(6)
分别将下列接线柱接入电路，连入电路后电 流的路径如何？如果将滑片P向右滑动，滑动变 阻器接入电路的电阻将如何变化？
C
D
C
THE END famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
。2021年3月6日星期六2021/3/62021/3/62021/3/6
电流变化

人教版初中物理 九年级第十六章 第4节 变阻器课件ppt


•
2、使用A、B（下边两个）接线柱：
A
C
D
A
B
相当于接入电路中一个定值电阻,同样起不到改变电 阻，从而改变电流的作用。
３、使用A、Ｃ（一上一下）两个接线柱：
A
C
D
p
A
B
AP段电阻线接入电路，当滑片P远离A端滑动时，
AP段电阻线变长，电阻变大，电流变小，灯变暗。
4、使用A、D（一上一下）两个接线柱：
•
15、一年之计，莫如树谷；十年之计 ，莫如 树木； 终身之 计，莫 如树人 。2021年8月下 午11时 30分21.8.1023:30August 10, 2021
•
16、提出一个问题往往比解决一个更 重要。 因为解 决问题 也许仅 是一个 数学上 或实验 上的技 能而已 ，而提 出新的 问题， 却需要 有创造 性的想 像力， 而且标 志着科 学的真 正进步 。2021年8月10日星期 二11时 30分28秒23:30:2810 August 2021
•
5、You have to believe in yourself. That's the secret of success. ----Charles Chaplin人必须相信自己，这是成功的秘诀。-Thursday, June 17, 2021June 21Thursday, June 17, 20216/17/2021
•
10、阅读一切好书如同和过去最杰出 的人谈 话。23:30:2823:30:2823:308/10/2021 11:30:28 PM
•
11、一个好的教师，是一个懂得心理 学和教 育学的 人。21.8.1023:30:2823:30Aug-2110- Aug-21
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

。2021年3月5日星期五下午12时3分48秒12:03:4821.3.5
• 15、会当凌绝顶，一览众山小。2021年3月下午12时3分21.3.512:03March 5, 2021
• 16、如果一个人不知道他要驶向哪头，那么任何风都不是顺风。2021年3月5日星期五12时3分48秒12:03:485 March 2021
•
T H E E N D 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。下午12时3分48秒下午12时3分12:03:4821.3.5
谢谢观看

• 10、人的志向通常和他们的能力成正比例。12:03:4812:03:4812:033/5/2021 12:03:48 PM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。21.3.512:03:4812:03Mar-215-Mar-21 • 12、越是无能的人，越喜欢挑剔别人的错儿。12:03:4812:03:4812:03Friday, March 05, 2021 • 13、志不立，天下无可成之事。21.3.521.3.512:03:4812:03:48March 5, 2021
线圈中电阻丝截面图
绝缘漆 线圈中电阻丝截面图
结构示意图
元件符号
电阻箱
读数方法：
各旋钮对应指示点的 读数乘以面板上标记的 倍数，然后相加就是两 个接线柱间的阻值
读数：（7×1000 + 5×100 + 2×10 + 8×1）Ω=7528Ω
音箱音量的变化
风扇风速的变化
电位器
1 23
滑片 电阻丝
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
要想使电位器 中的滑片顺时针 转动时接入电路 中的电阻变小， 该如何接线呢？
一、变阻器 二、滑动变阻器：
1、原理：通过改变接入电路中电阻丝的长度来改变电阻大小 2、使用方法：与被控制电路串联
“ 一上一下”接线 闭合开关前，P滑到阻值最大处 3、作用：改变电路中的电流，保护电路
三、电位器
改进油量测定装置
接线柱C 金属杆 滑片P
接线柱D
支架 接线柱A
电阻丝
瓷筒 接线柱B
滑动变阻器的原理？ 铭牌上物理量的意义？ 线圈密绕在瓷筒上有什么好处？ 线圈彼此之间是否会相互接通呢？
