、当被测量流体浊度高，用V 法测量收不到信号或信号很弱时；2、当管道内壁有衬里时；3、当管道使用年限太长且内壁结垢严重时； 对于管道条件较好者，即使D 稍大于200mm ，为了提高测量精度，也可采用V 法安装。
超声波流量计西安三联测控西安三联测控安装步骤超声波流量计的安装在所有流量计的安装中是最简单便捷的，只要选择一个合适的测量点，把测量点处的管道参数输入到流量计中，然后把探头固定在管道上即可。
为了保证测量精度，选择测量点时要求选择流体流场布均匀的部分，一般应遵循下列原则：1. 选择充满流体的材质均匀质密、易于超声波传输的管段，如垂直管段（流体向上流动）或水平管段。
西安三联测控2. 安装距离应选择上游大于10倍直管径、下游大于5倍直管径以内无任何阀门、弯头、变径等均匀的直管段，安装点应充分远离阀门、泵、高压电和变频器等干扰源。
西安三联测控3. 避免安装在管道系统的最高点或带有自由出口的竖直管道上（流体向下流动）西安三联测控4. 对于开口或半满管的管道，流量计应安装在U 型管段处西安三联测控5．充分考虑管内壁结垢状况，尽量选择无结垢的管段进行测量。
实在不能满足时，需把结垢考虑为衬里以求较好的测量精度。
6．要保证测量点处的温度和压力在传感器可工作范围以内。
7．两个传感器必须安装在管道轴面的水平方向上，并且在轴线水平位置±45o范围内安装，以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。
如果受安装地点空间的限制而不能水平对称安装时，可在保证管内上部分无气泡的条件下，垂直或有倾角地安装传感器。
西安三联测控8．选择管材均匀密致，易于超声波传输的管段。
测量点的选择请见下例（如下图）西安三联测控涡轮流量计安装一、涡轮流量计安装要求流量计务必要等间距、前后同轴、法兰面平行安装流量计安装要求 平行、同轴 L 等距离 合理采用等距离短接管道代替流量计进行管道施工、试压和吹扫。
西安三联测控室外安装时上部应有遮盖物或安装在计量箱内以防止雨淋和曝晒。
电磁流量计安装示意图3.1 安装注意事项⑴ 内部电路板和其他零件的更换及相关操作必须由专业工程师或技术人员进行。
⑵ 打开壳盖前，须保证设备断电至少10min 。
壳盖的打开须由专业工程师或技术人员进行。
⑶ 防爆型的转换器必须转移到一个安全的区域进行维修保养、拆卸、再组装。
⑷ 转换器电路板组件中包含敏感部件，可能会被静电损坏。
小心操作以免直接接触电子部件或电路板上的电路图案，必要时需采取相应的防静电措施。
3.2电气接线3.2.1 Z 系列接线3.2.1.1 一体式转换器接线端子说明L N -C O M M P O U T A L M 1A L M 2C O M M I O U T T R X －T R X ＋I V I NLDG-L-C500接线端子3.2.1.2 分体式转换器接线端子说明两路报警输出SIG1 信号1SGND 信号地 SIG2 信号2DS1 激励屏蔽1DS2 激励屏蔽2接分体型传感器EXT+ 励磁电流+ EXT- 励磁电流-VDIN 电流两线制24V 接点 IOUT 模拟电流输出 ICOM模拟电流输出地模拟电流输出POUT 流量频率(脉冲)输出 PCOM 频率(脉冲)输出地频率或脉冲输出ALML 下限报警输出ALMH 上限报警输出 ACOM报警输出地TRX+TRX-通讯输入通讯输入232通讯地通讯输入TCOMLDG-S400接线端子Φ2冷压端头RVVP2×32/0.2LDG-S400信号电缆示意图3.2.1.3 电磁流量计模拟量输出接线说明⑴ 模拟量输出模拟量输出分成两种信号制：0~10mA 和4~20mA 信号制。
使用时，用户通过参数设置在两种信号制中选择一种即可。
模拟量电流输出内部为24V 供电，0~20mA 信号制下，可驱动750Ω的负载电阻。
模拟量电流输出对应流量的百分比流量，即： 对于0~10mA 信号制，电流零点为0mA 。
对于4~20mA 信号制，电流零点为4mA 。

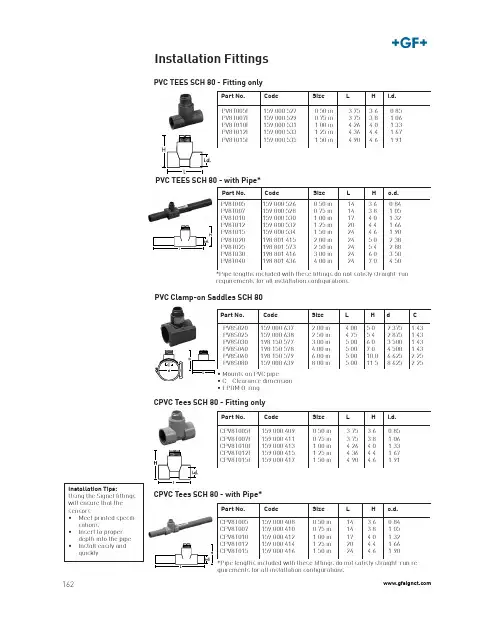

PV8T005 159 000 526 0.50 in. 14 3.6 0.84 PV8T007 159 000 528 0.75 in. 14 3.8 1.05PV8T010 159 000 530 1.00 in. 17 4.0 1.32PV8T012 159 000 532 1.25 in. 20 4.4 1.66PV8T015 159 000 534 1.50 in. 24 4.6 1.90PV8T020 198 801 415 2.00 in. 24 5.0 2.38 PV8T025 198 801 573 2.50 in. 24 5.4 2.88 PV8T030 198 801 416 3.00 in. 24 6.0 3.50PV8T040198 801 4364.00 in.247.04.50Installation FittingsInstallation Tips:Using the Signet fittings will ensure that the sensors:• Meet printed specifi-cations• Insert to properdepth into the pipe • Install easily andquicklyCPVC Tees SCH 80 - with Pipe*Part No. Code Size L H o.d. CPV8T005 159 000 408 0.50 in. 14 3.6 0.84 CPV8T007 159 000 410 0.75 in. 14 3.8 1.05 CPV8T010 159 000 412 1.00 in. 17 4.0 1.32CPV8T012 159 000 414 1.25 in. 20 4.4 1.66CPV8T015159 000 4161.50 in.244.61.90*Pipe lengths included with these fittings do not satisfy straight-run re-quirements for all installation configurations.PVC Clamp-on Saddles SCH 80• C - Clearance dimension • EPDM O-ringPV8T005F 159 000 527 0.50 in. 3.75 3.6 0.85 PV8T007F 159 000 529 0.75 in. 3.75 3.8 1.06 PV8T010F 159 000 531 1.00 in. 4.26 4.0 1.33PV8T012F 159 000 533 1.25 in. 4.36 4.4 1.67PV8T015F159 000 5351.50 in.4.904.61.91PVC TEES SCH 80 - Fitting onlyPart No. Code Size L H i.d.*Pipe lengths included with these fittings do not satisfy straight-run requirements for all installation configurations.CPVC Tees SCH 80 - Fitting onlyPart No. Code Size L H i.d. CPV8T005F 159 000 409 0.50 in. 3.75 3.6 0.85 CPV8T007F 159 000 411 0.75 in. 3.75 3.8 1.06 CPV8T010F 159 000 413 1.00 in. 4.26 4.0 1.33CPV8T012F 159 000 415 1.25 in. 4.36 4.4 1.67CPV8T015F159 000 4171.50 in.4.904.61.91Part No. Code Size L H o.d.PVC TEES SCH 80 - with Pipe*CUKT005 198 801 687 0.50 in. 3.15 3.57 0.62CUKT007 198 801 688 0.75 in. 2.963.52 0.87CUKT010 198 801 689 1.00 in. 3.23 3.80 1.12CUKT012 198 801 690 1.25 in. 4.16 4.12 1.38CUKT015 198 801 691 1.50 in. 4.43 4.34 1.63CUKT020 198 801 418 2.00 in. 5.31 4.86 2.11 Installation FittingsPart No. Code Size L H(NPT)316 SS (1.4401) Threaded Tees with NPT Threads with PVDF insertBrass Threaded Tee with NPT Threads and PVDF insertPart No. Code Size NPT L HBR4T010 198 801 770 1.00 in. 1.0 3.36 4.09BR4T012 198 801 771 1.25 in. 1.25 3.42 4.42BR4T015 198 801 772 1.50 in. 1.50 3.46 4.70BR4T020 198 801 773 2.00 in. 2.0 3.685.19CR4T005 198 801 554 0.50 in. 3.6 4.0CR4T007 198 801 555 0.75 in. 3.6 4.2CR4T010 198 801 556 1.00 in. 3.6 4.2CR4T012 198 801 783 1.25 in. 3.8 4.5CR4T015 198 801 784 1.50 in. 4.1 4.8CR4T020 198 801 785 2.00 in. 4.9 5.3• PVDF insert - all sizes• For use with SCH 40 metal pipe (ASTM)• PTFE wetted material. Consult factory for available options.• PVDF insert - all sizes• For use with SCH 40 metal pipe (ASTM)• PTFE wetted material. Consult factory for available options. Copper Sweat-on Tee with PVDF insertPart No. Code Size L H i.d.• No insert up to 1 in., over 1 in. - PVDF insert• For use with copper pipe (SCH K)• PTFE wetted material. Consult factory for available options. Galvanized Iron Threaded Tee with NPT Threads and PVDF insertPart No. Code Size NPT L HIR4T010 198 801 421 1.00 in. 1.0 3.4 4.1IR4T012 198 801 422 1.25 in. 1.25 3.56 4.34IR4T015 198 801 423 1.50 in. 1.50 3.75 4.67IR4T020 198 801 424 2.00 in. 2.0 3.90 5.05• PVDF insert - all sizes• For use with SCH 40 metal pipe (ASTM)• PTFE wetted material. Consult factory for available options. Carbon Steel Threaded Tees with NPT ThreadsPartNo.CodeSizeLH(NPT)CS4T005 198 801 459 0.50 in. 3.6 4.0CS4T007 198 801 460 0.75 in. 3.6 4.2CS4T010 198 801 461 1.00 in. 3.6 4.2CS4T012 198 801 462 1.25 in. 3.8 4.5CS4T015 198 801 419 1.50 in. 4.1 4.8CS4T020 198 801 463 2.00 in. 4.9 5.3• PVDF insert - all sizes• For use with SCH 40 metal pipe(ASTM)• PTFE wetted material. Consult factory for available options.Installation FittingsJIS PVC-U Tee FittingsEPDM FPMDNH H1 L L1 d 705 072 111 705 072 12115 mm 145 225 468 90 22705 072 112 705 072 122 20 mm 148 228 144 100 26705 072 113 705 072 123 25 mm 151 231 160 110 32705 072 114 705 072 124 32 mm 155 235 168 110 38705 072 115 705 072 125 40 mm 159 239 188 120 48705 072 116 705 072 12650 mm164 244 212130 60• Choice FPM or EPDM O-ring• These fittings are only available from the George Fischer sales office in Japan.• Appearance varies in DN 15mmCode DN D DF DP L 702 072 171 65 mm 76 175 140 57.2 702 072 172 80 mm 89 185 150 56.8 702 072 173 100 mm 114 210 175 56.9 702 072 174 125 mm 140 250 210 82.0702 072 175 150 mm 165 280 240 77.8 702 072 176 200 mm 216 330 290 71.6 702 072 177250 mm 267 400 35564.4FPS030 159 000 441 3.00 in. 5.9 4.5 3.50 1.44 FPS040 159 000 442 4.00 in. 8.0 4.5 4.50 1.44 FPS060 159 000 443 6.00 in. 8.0 6.5 6.62 2.25FPS080 198 801 417 8.00 in. 10.0 8.08.62 2.25FPS100 159 000 444 10.0 in. 12.0 8.5 10.75 2.25FPS120 159 000 445 12.0 in. 12.0 8.5 12.75 2.25Fiberglass Glue-on SaddlesPart No.CodeSizeLHo.d.C • C - Clearance dimension• Up to 8 in. - PVDF insert, over 8 in. - PVC • Mounts on fiberglass pipe• PTFE wetted material. Consult factory for available options.Fiberglass Glue-on Tees • PVDF insert - all sizes• PTFE wetted material. Consult factory for available options.Part No.Code Size L H i.d. FPT015 159 000 446 1.50 in. 5.5 4.7 1.92FPT020159 000 4472.00 in.7.78.02.38• These fittings are only available from the George Fischer sales office in Japan.Installation FittingsMetric PP Union Tee Fittings Metric PVDF Union Tee FittingsPart No. Code DN L H dPart No. Code DN L H d SFMT005 198 150 529 15 mm 128 97 20 SFMT007 198 150 530 20 mm 142 105 25 SFMT010 198 150 531 25 mm 156 110 32 SFMT012 198 150 532 32 mm 160 120 40SFMT015 198 150 533 40 mm 176 130 50 SFMT020198 150 53450 mm 19414663PPMT005 198 150 522 15 mm 128 97 20 PPMT007 198 150 523 20 mm 142 105 25 PPMT010 198 150 524 25 mm 156 11032 PPMT012 198 150 525 32 mm 160 120 40PPMT015 198 150 526 40 mm 176 130 50PPMT020198 150 52750 mm19414663•Socket fusion equipment is required to install PVDF and PP union tees.• FPM O-rings• Socket fusion equipment is required to install PVDF and PP union tees.• FPM O-ringsMetric PVC-U Tee FittingsMetric PVC-U Saddle FittingsOrdering Notes:1) If insert is intended foruse with Signet installa-tion fittings, specify fitting part number at the time of purchase.2) If insert is not for use with Signet installation fit-tings, specify the following at the time of purchase:• Outside diameter (o.d.) of pipe• Thickness of pipe• Dimension from top of pipe to top of installation fitting when installed.Insert Part No . Code DescriptionP31515-0V200 159 000 459 Pipe Adapter Insert, PVDFP31515-0C 200 159 000 631 Pipe Adapter Insert, CPVC P31515-0P200 159 000 630 Pipe Adapter Insert, PVC P31520-1V 159 000 460 Pipe Adapter Insert P31520-2P 159 000 461 Pipe Adapter Insert P31536 198 840 201 Sensor Plug, Polypro P31536-2 159 000 649 Sensor Plug, PVDF P31671-1 159 000 465 Insert, PVDF 1.5 in.Fitting Insert ReferenceFitting AccessoriesOrdering Notes:1) If insert is intended for use with Signet installa-tion fittings, specify fitting part number at the time of purchase.2) If insert is not for use with Signet installation fittings, specify the following at the time of purchase:• Outside diameter (o.d.) of pipe• Thickness of pipe• Dimension from top of pipe to top of installation fitting when installed.Tee, IronTee, IronTee, IronTee, IronWeldolet, SSWeldolet, SSWeldolet, SSWeldolet, SSWeldolet, SSWeldolet, SSWeldolet, SSWeldolet, SSWeldolet, Carbon SteelWeldolet, Carbon SteelWeldolet, Carbon SteelWeldolet, Carbon SteelWeldolet, Carbon SteelWeldolet, Carbon SteelWeldolet, Carbon SteelWeldolet, Carbon SteelP31515-0V200P31515-0V200P31515-0V200P31515-0V200P31515-0V200P31515-0V200P31515-0V200P31520-1VP31520-1VP31520-1VP31520-2PP31520-2PP31515-0V200P31515-0V200P31515-0V200P31520-1VP31520-1VP31520-1VP31520-2PP31520-2PIR4T010IR4T012IR4T015IR4T020CR4W025CR4W030CR4W040CR4W050CR4W060CR4W080CR4W100CR4W120CS4W025CS4W030CS4W040CS4W050CS4W060CS4W080CS4W100CS4W120Fitting Insert ReferenceFitting Part No.Description Insert Part No.Tee FittingsFPS030FPS040FPS060FPS080FPS100FPS120IR8S020IR8S025IR8S030IR8S040IR8S050IR8S060IR8S080IR8S100IR8S120PPS100PPS120PV8S020PV8S025PV8S030PV8S040PV8S060PV8S080PV8S100PV8S120Saddle, FiberglassSaddle, FiberglassSaddle, FiberglassSaddle, FiberglassSaddle, FiberglassSaddle, FiberglassSaddle, IronSaddle, IronSaddle, IronSaddle, IronSaddle, IronSaddle, IronSaddle, IronSaddle, IronSaddle, IronSaddle, PVCSaddle, PVCSaddle, PVCSaddle, PVCSaddle, PVCSaddle, PVC12” Glue-on Saddle, PVC Saddle Fittings31515-0V200P31520-1VP31520-1VP31520-1VP31520-2PP31520-2PP31515-0V200P31515-0V200P31515-0V200P31515-0V200P31520-1VP31520-1VP31520-1VP31520-2PP31520-2PP31520-2PP31520-2PNot applicableNot applicableNot applicableNot applicableNot applicableNot applicableNot applicableNot applicableWeldolet Fittings。
仪表的安装超声波流量计变送器的安装：可以选择墙装或者柱状，如下图所示传感器的安装（1）首先固定绑带1和绑带2如下入所示；如仪表安装在水平管道上，应将传感器安装与管道侧面，而不要装在管道的最高点，避免管道上方存在气泡影响将来的仪表测量（2）将俩个绑带的位置调整位C-33 位置（卡尺上分别标注字母C和数字33的俩个位置，这个位置可以先将变送器上电后输出相关参数得到，具体步骤可以参见下面的调试部分；这个位置是根据以下数据得出：管道材质：碳钢，管径：219mm，壁厚：6mm；管道无内衬，介质：水，温度：25℃）（3）固定传感器安装支架（注意安装支架的朝向：对向；传感器所接触的管道表面需要打磨掉防腐漆，露出管道金属层）（4）将传感器探头抹上耦合剂（随设备带的类似于牙膏似的的物品位耦合剂）（5）将传感器插入安装支架，根据探头上示意的方式旋转卡主即可传感器与变送器间线缆的安装（1）如上图所示，传感器探头安装好后，将线缆的一端插入传感器，拧紧即可（2）变送器端的接头如下图所示：两个传感器出来的线缆通过仪表专配的格兰头6-2（包含c、d、f、g、h部分）如示意图安装6-1部分位线缆的另外一段插头，插入变送器的专用接口即可，如下图所示：流向上游过来的传感器线缆插入：UP的那个端子，流向下游过来的传感器线缆插入：DOWN的那个端子，电源线、信号线的接线如下图1、2接电源线26（+）、27（-）接信号线（4-20mA信号线）经过以上步骤，流量计的安装完成调试仪表的按键解释：E键位确认键，+或者-号为菜单的翻找或者数字的加减键+和-一起按为退出仪表上电后如下图所示：首先设置传感器（一般在仪表安装前，传感器探头安装前，变送器先上电，设置相关参数后可以得到安装距离，再进行仪表的安装）（1）按E键进入功能菜单，按+号或者-号找到下面菜单：（2）按E确认，进入，即可见到下面菜单：第二行默认为”NO”，按+号或者-号修改为”YES”（这是需要输入密码：0091），按E确认（3）上图，按E确认后进入，选择语言，默认为ENGLISH，无中文，按E进入下一个菜单（4）下图菜单，按E确认，进入下一步菜单（5）按E确认，进入下一个菜单（6）见到如下菜单：按+号或者-号修改为如图所示（2行程安装方式），修改好后按E进入下一步（7）见到如下菜单，按+号或者-号修改菜单如下图：CARBON STEEL（碳钢材质管道），修改好后按E确认进入下一步（8）见到如下菜单，按+号或者-号修改管径：219mm；修改好后按E进入下一步（9）见到如下菜单，按+号或者-号修改管道壁厚：6mm；修改好后按E进入下一步（10）见到如下菜单，按+号或者-号修改测量介质：WATER，修改好后按E进入下一步（11）后面的温度即可按默认20摄氏度即可（如介质为室温），按E进入下一步（12）见到如下菜单，会显示经过计算的安装位置：如C 33等然后安装此安装位置安装传感器线缆以及传感器即可仪表安装完成后，设置一下量程即可在测量界面，按E进入菜单，按+或者-号找到“CURRENT OUTPUT”进入按E找到“VALUE 20 mA”，将该值修改为20mA对应值即可。
、当被测量流体浊度高，用V 法测量收不到信号或信号很弱时；
2、当管道内壁有衬里时；
3、当管道使用年限太长且内壁结垢严重时； 对于管道条件较好者，即使D 稍大于200mm ，为了提高测量精度，也可采用V 法安装。
超声波流量计
西安三联测控
西安三联测
控
安装步骤
超声波流量计的安装在所有流量计的安装中是最简单便捷的，只要选择一个合适的测量点，把测量点处的管道参数输入到流量计中，然后把探头固定在管道上即可。
为了保证测量精度，选择测量点时要求选择流体流场布均匀的部分，一般应遵循下列原则：
1. 选择充满流体的材质均匀质密、易于超声波传输的管段，如垂直管段（流体向上流动）或水平管段。
西安三联测
控
2. 安装距离应选择上游大于10倍直管径、下游大于5倍直管径以内无任何阀门、弯头、变径等均匀的直管段，安装点应
充分远离阀门、泵、高压电和变频器等干扰源。
西安三联测
控
3. 避免安装在管道系统的最高点或带有自由出口的竖直管道上（流体向下流动）
西安三联测
控
4. 对于开口或半满管的管道，流量计应安装在U 型管段处
西安三联测
控
5．充分考虑管内壁结垢状况，尽量选择无结垢的管段进行测量。
实在不能满足时，需把结垢考虑为衬里以求较好的测量精度。
6．要保证测量点处的温度和压力在传感器可工作范围以内。
7．两个传感器必须安装在管道轴面的水平方向上，并且在轴线水平位置±45o范围内安装，以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。
如果受安装地点空间的限制而不能水平对称安装时，可在保证管内上部分无气泡的条件下，垂直或有倾角地安装传感器。
西安三联测
控
8．选择管材均匀密致，易于超声波传输的管段。
测量点的选择请见下例（如下图）
西安三联测
控
涡轮流量计安装
一、涡轮流量计安装要求
流量计务必要等间距、前后同轴、法兰面平行安装
流量计安装要求 平行、同轴 L 等距离 合理采用等距离短接管道代替流量计进行管道施工、试压和吹扫。
西安三联测
控
室外安装时上部应有遮盖物或安装在计量箱内以防止雨淋和曝晒。
流量计周围不得有强磁场干扰和强烈的机械振动。
涡轮流量计只采取水平安装，如图所示。
（1）流量计前安装有效的过滤器装置（2）流量计前后具有相关要求的直管段
（3）密封垫不能突入管道内腔西安三联测控
二、涡轮流量计使用和维护
1、 防止快速启动造成超流量运
必须做到有压启动,缓慢开启阀门。
先开进气口、再开出气口，应缓慢
开启阀门（开启时间不少于15s）逐步
增加流速。
2、涡轮流量计运行应注意的事项
必须定期对流量计加润滑油
（专用油一般为2-3个月）西安三联测
控
3、过滤器的保护
西安三联测
控

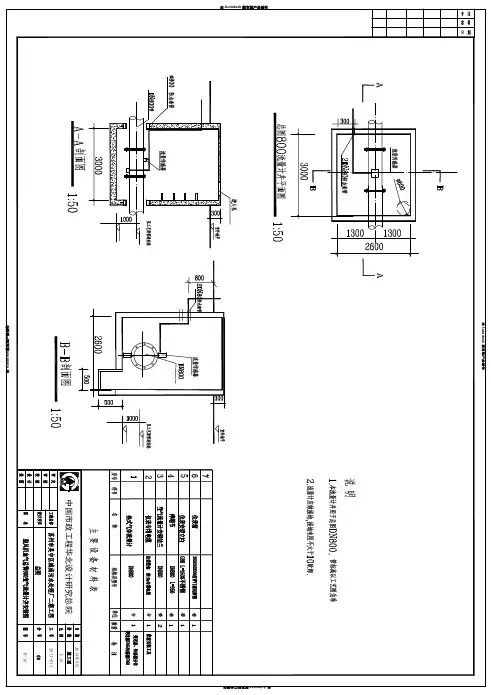

电磁流量计安装
西安三联
测
控
西安三联测
控
西安三联测
控
V 锥流量计安装
一、V锥流量计安装场所
通常V锥流量计传感器外壳防护等级为IP65，安装场所要求是：
1、测量混合相流体时，选择不会引起相分离的场所；测量双组分液体时，避免装在混合尚未均匀的下游；测量化学反应管道时，要装在反应充分完成段的下游；
2、尽可能避免测量管内会变成负压；
3、选择振动小的场所，特别对一体型仪表；
4、避免附近有大电机、大变压器等，以免引起电磁场干扰；
5、易于实现传感器单独接地的场所；
6、尽可能避免开周围环境有高浓度腐蚀性气体；
7、环境温度在-25/-10～50/60℃范围内，一体型结构温度还受制于电子元器件，范围要窄些；
8、环境相对湿度在10%～90%范围内；
9、尽可能避免受阳光直照； 西安三联测
控
10、避免雨水浸淋，不会被水浸没。
11、如果防护等级是IP67或IP68，则无需上述8、10两项要求
二、V锥流量计直管段长度
为获得正常测量精确度，传感器上游也要有一定长度直管段，但其长度与大部分其他流量仪表相比要求较低。
液体流出弯管会产生速度分布畸变，弯管外缘速度加快，并伴随着二次流动；不同平面双弯管除不对称速度分布外，还会产生漩涡；未全开闸阀产生严重速度分布畸变；蝶阀和T形管产生速度分布畸变和漩涡。
三、V锥流量计安装位置和流动方向
传感器安装方向水平，垂直或倾斜均可，不受限制。
但测量固液两相流体最好垂直安装，自下而上流动，这样不会出现水平安装时衬里下半部局部磨损严重，低流速时固相沉淀等缺点。
水平安装时要使电极轴线平行于地平线，不要垂直于地平线，因为处于底部的电极易被沉积物覆盖，顶部电极易被液体中偶存气泡擦过遮住电极表面，使输出信号波动。
传感器最好不要装在管系的高点或顶部。
传感器安装还应避开或远离两种电导率不同液体混合点的下游，因为两种电导率不同液体未混合均匀或未反应完全就流经测量点，会引起仪表输出晃动。
最好将传感器移到混合点上游，或离开混合段相当距离。
例如混合的反应时间为60s，而液体流速为3m/s，不考虑保险系数就要求相距180m。
西安三联测
控
四、负压管系安装和防止产生负压的安装
负压管系应用氟塑料衬里流量传感器需谨慎从事，本章第三节仪表性能方面考虑要点已有阐述。
有可能出现负压的正压管系应防止产生负压，例如液体温度高于室温的管系，停止运行关闭传感器上下游截止阀后，液体冷却收缩亦会产生负压，应在传感器附件上安装负压防止阀。
有时正压管系出现非正常负压。
五、旁路管的安装
为便于在工艺管道继续流动和传感器停止流动时检查和调整零点，应装旁路管。
但大管径管系因为投资和位置空间限制，往往不易办到。
根据电极污染程度来校正测量值，或确定一个不影响测量值的污染程度判断基准是困难的。
除前文所述，采用非接触电极或带刮刀清除装置电极的仪表，可解决一些问题外，有时还需要经常清除传感器内壁附着物。
对于管径大于1.5～1.6m ，测量原水等易沉积的管系在V 锥流量计附近管道上，预置人孔，以便管系停止运动时清洗传感器测量管内壁。
六、管系进口处理
流程工业的管道系统进口常接于容器或高位槽，公用事业管道系统进口常接于水池或河渠，进口必须在液面下有2～5倍进口管直径的距离。
若相距过近，吸入口会产生漩涡，卷入液体与空气交界面的空气，随漩涡进入管道，影响正常测量
西安三联测
控
七、手动或自动排气阀的安装
液体在管中流动由于各种原因可能混有气泡，如流量传感器水平地安装在管系的高点或次高点，极易积集于水平管道上部和流量传感器测量管内，V 锥流量计会出现输出晃动等故障现象。
为便于检查故障原因和排除积聚气体，应在高点或次高点的流量传感器下游附近设置手动排气阀，定期检查和排气。
若管系发生气泡概率较高或经常混有气泡，则应在流量传感器上游设置集气罐和自动排气阀，这一技术措施对于测量江河汲取原水的中大型V 锥流量计极为重要，因为这类应用场所往往含有气泡。
某仪表制造厂近年在原水应用现场服务遇到这类事例就近20起，占故障案例的4％。
八、接地
V 锥流量计传感器最好单独接地，分体型原则上接地应在传感器一侧，转换器接地应在同一接地点。
如传感器装在有阴极腐蚀保护管道上，除了传感器的接地环一起接地外，还要用较粗铜导线绕过传感器跨接管道两连接法兰上，使阴极保护电流与传感器之间隔离。
有时候杂散电流过大，如电解槽沿着电解液的漏电流影响V 锥流量计正常测量，则可采取流量传感器与其连接的工艺之间电气隔离的办法。
同样有阴极保护的管线上，阴极保护电流影响V 锥流量计测量时，也可采取本方法西安三联测
控
九、V 锥流量计传感器与大电机的距离
磁场对V 锥流量计传感器的影响程度因传感器保护外壳结构材料和设计而异，差别甚大。
例如有些外壳是钢板等铁磁性材料制成，就有较好磁屏蔽作用，影响较小；另一些是铝、玻璃钢等非铁磁性材料制成，影响就较大。
此外，干扰磁场与流量传感器磁场之间的方向，其影响程度也不一样。
现在当无定量的分析和数据，只有一些现场经验数据。

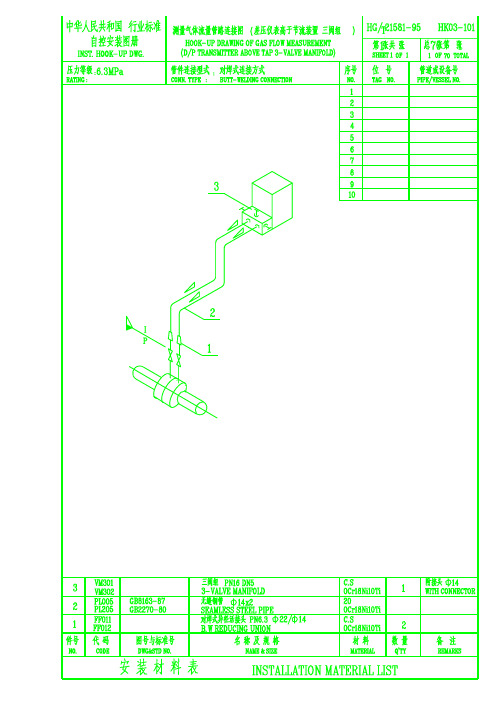

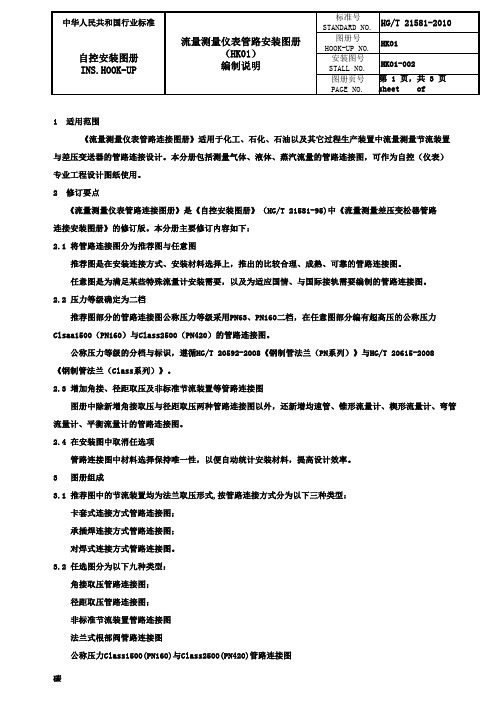

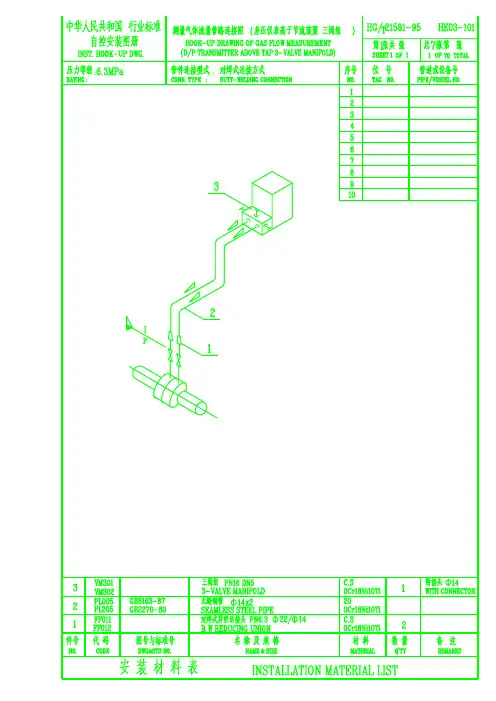

十、V 锥流量计安装图示
