【成丰仪表】DK800型玻璃转子流量计安装与使用

玻璃转子流量计的如何使用更合理流量计如何操作玻璃转子流量计具有适用性强、结构简单、安装便利、测量范围快捷、可测微小流量。

有螺纹连接，法兰连接，小口径DN10口径以下带调整阀，可以有多种连接形式选择玻璃转子流量计具有适用性强、结构简单、安装便利、测量范围快捷、可测微小流量。

有螺纹连接，法兰连接，小口径DN10口径以下带调整阀，可以有多种连接形式选择，卡套、宝塔等等便利用户。

玻璃转子流量计的安装使用有讲究，在安装和使用过程中有以下要求：1、安装前需要将流量计中的顶衬物取出，这个是为了保护在运输途中，浮子的移动撞坏玻璃管。

并检查锥管有无破损，浮子能否自由上下移动，确定正常后方可安装。

2、玻璃转子流量计在使用安装前，应先检查技术参数如：测量范围，精准明确度等级，额定工作压力，温度等参数是否符合使用要求。

3、新装的管路应冲洗干净，管路中不应当还有杂质颗粒。

有杂质颗粒会可能是浮子卡住。

4、玻璃转子流量计应垂直安装，安装在无振动的管道上，转子流量计的中心线与铅垂线的夹角应不超过5度。

大口径流量计由于较重，为避开管道弯曲，必要时可实行加固支撑等措施。

5、安装时需避开转子流量计受过大的外力损害，如压扭等力。

6、必要时依据使用中不同的工况，在转子流量计的上游安装过滤器，以防杂质玷污。

7、若流体不稳定有脉动流，玻璃转子流量计可测的是单相非脉动流体的流量计。

所以需要保持压力的一个稳定。

为保证转子流量计的良好测量可安装缓冲器，以除去脉动流。

8、玻璃转子流量计在使用时，应先缓慢旋开流量计上游管道上的掌控阀门，然后用调整阀调整流量，以免蓦地开启造成浮子急速上升击损锥管。

9、要想得到精准明确的测量精度，建议被测流体的常用流量应在转子流量计分度流量的60%以上好。

10、由于玻璃转子流量计本体大部分为玻璃材质，使用及运输就必需要当心。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

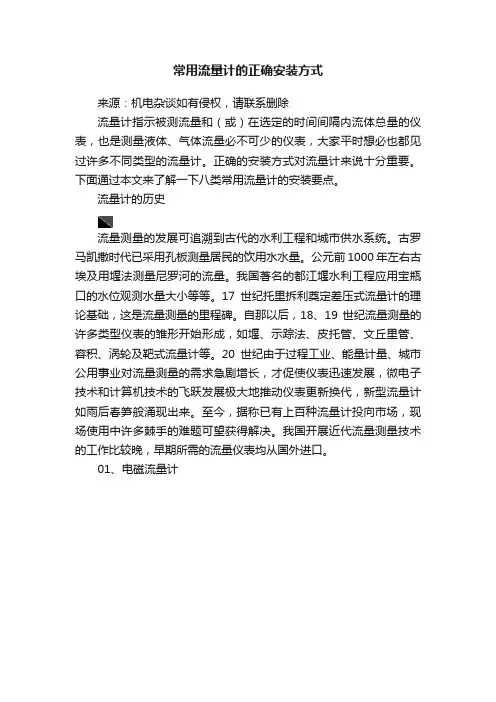

常用流量计的正确安装方式来源：机电杂谈如有侵权，请联系删除流量计指示被测流量和（或）在选定的时间间隔内流体总量的仪表，也是测量液体、气体流量必不可少的仪表，大家平时想必也都见过许多不同类型的流量计。

正确的安装方式对流量计来说十分重要。

下面通过本文来了解一下八类常用流量计的安装要点。

流量计的历史流量测量的发展可追溯到古代的水利工程和城市供水系统。

古罗马凯撒时代已采用孔板测量居民的饮用水水量。

公元前1000年左右古埃及用堰法测量尼罗河的流量。

我国著名的都江堰水利工程应用宝瓶口的水位观测水量大小等等。

17世纪托里拆利奠定差压式流量计的理论基础，这是流量测量的里程碑。

自那以后，18、19世纪流量测量的许多类型仪表的雏形开始形成，如堰、示踪法、皮托管、文丘里管、容积、涡轮及靶式流量计等。

20世纪由于过程工业、能量计量、城市公用事业对流量测量的需求急剧增长，才促使仪表迅速发展，微电子技术和计算机技术的飞跃发展极大地推动仪表更新换代，新型流量计如雨后春笋般涌现出来。

至今，据称已有上百种流量计投向市场，现场使用中许多棘手的难题可望获得解决。

我国开展近代流量测量技术的工作比较晚，早期所需的流量仪表均从国外进口。

01、电磁流量计电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内则与测量无关。

安装要点A、安装地点不能有大的振动源，并应采取加固措施来稳定仪表附近的管道；B、不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近，以免受到电磁场的干扰；C、传感器与管道连接时应保证满管运行，最好垂直安装；D、变送器外壳接地与就近接地网连接即可；屏蔽电缆（分体式）按说明书连接，信号电缆（至系统）进行屏蔽层系统处单端接地；测量传感器与管道连接的短路环需要接地，接地电阻应小于10欧姆，不能与电气接地共用；E、流量计传感器上游也应该有一定的直管段，一般在5D~10D。

安装详解如下：如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时可以增加前后直管段的长度、采用一个流量稳定器或减少测量点的截面以稳定流速分布。

普通玻璃转子流量计安全操作及保养规程1. 引言普通玻璃转子流量计是一种常见的流量测量设备，广泛应用于化工、制药、食品等工业领域。

为了保证设备的正常运行和使用的安全性，本文将介绍普通玻璃转子流量计的安全操作及保养规程。

2. 安全操作规程为了确保操作人员的人身安全和设备的正常使用，使用普通玻璃转子流量计时应遵循以下操作规程：2.1 确保设备安装正确在使用普通玻璃转子流量计之前，需要确保设备已正确安装和连接。

检查管道连接是否紧固，转子是否无阻碍旋转。

2.2 注意工作环境在操作普通玻璃转子流量计时，应确保工作环境清洁、干燥，并避免强光直射。

确保操作人员的周围没有可燃物或易燃物，以防发生火灾事故。

2.3 正确使用操作工具使用普通玻璃转子流量计时，应使用适当的操作工具，避免使用金属工具直接接触玻璃表面，以防划伤或破裂。

2.4 避免过度操作在操作普通玻璃转子流量计时，应避免过度操作和过度施加力量，以免造成设备损坏或操作人员受伤。

2.5 关注泄漏情况在使用普通玻璃转子流量计时，应时刻关注是否存在泄漏情况。

如发现泄漏，应立即停止使用设备，并采取相应的维修措施，以确保操作人员的安全。

3. 保养规程为了延长普通玻璃转子流量计的使用寿命和保证测量的准确性，应定期进行保养和维护。

以下是保养规程的一些重要点：3.1 清洁设备定期清洁普通玻璃转子流量计的外表面，可使用柔软的干净布进行擦拭。

如有污渍难以清除，可使用清洁剂或酒精进行清洁。

3.2 检查密封件定期检查普通玻璃转子流量计的密封件，确保其完好无损。

如发现密封件老化、破损或膨胀变形，应及时更换，以确保设备的正常运行和测量的准确性。

3.3 校准设备定期对普通玻璃转子流量计进行校准，以确保其测量的准确性。

校准可委托专业机构或根据设备使用说明书进行。

3.4 防尘防潮妥善保管普通玻璃转子流量计时，应注意防尘和防潮。

可以使用防尘罩或存放在干燥通风的地方，避免设备受潮或受到灰尘的侵蚀。

1、流量表操作规程•计量仪表的投用和停用•1现场投用流量计操作步骤：•①首先与当班工艺操作人员取得联系；•②准备好工具并穿戴好劳动保护用品，进入施工作业现场；•③与工艺操作人员一起检查流量计法兰是否紧固，压力表安装是否到位，过滤器、管线放空是否关闭，确认所有放空点关闭的情况下，方可投用流量计；•④告知工艺操作人员先开启流量计出口侧阀门，再缓慢开启入口侧阀门，目的是防止压差过大流体冲击测量件造成出轴密封机构连接轴损坏；•⑤投入正常运行后，观察流量计的瞬时流量和管线的压力、温度是否符合流量计铭牌上的规定值。

最后检查各密封点有无泄露，各项工作完毕后方可撤离现场。

•2现场停用流量计操作步骤：•①巡检中发现流量计或当班工艺操作人员通知流量计有故障时；•②去现场后详细了解工艺情况，分析查找故障所在部位；•③确诊后必须停用流量计时与工艺操作人员取得联系；•④先开启旁路阀门，再关闭入口侧阀门，最后关闭出口侧阀门；•⑤打开管线下放空阀泄压，回收油品，清理现场。

•装置计量仪表拆装程序•1拆流量计过程•①去现场后首先与当班工艺人员取得联系；•②穿戴好劳保用品，防止造成人员伤害；•③去DCS机柜停掉所拆流量计电源及信号线，现场拆掉电源线和信号线；•④打开管线下放空阀泄压，回收油品；•⑤先开启旁通阀，再关闭流量计上游阀门，最后关闭下游阀；•⑥拆下流量计，最后清理现场。

•2装流量计过程•①首先与当班操作工艺人员取得联系；•②穿戴好劳保用品，防止造成人员伤害；•③与工艺人员一起检查流量计法兰是否紧固，压力表安装是否到位，过滤器、管线放空阀是否关闭，确认所有放空点关闭。

•④将电源线、信号线接好后，到DCS机柜送上所装流量计电源；•⑤告知工艺操作人员先启流量计下游阀，再缓慢开启流量计上游阀，最后关闭旁通阀；•⑥待流量计投入正常运行后，观察流量计的暖时流量和管线压力，温度是否符合流量计铭牌上的规定值。

最后检查各密封点有无泄露，各项工作完毕后方可撤离现场。

流量计的安装使用上还需注意及操作规程流量计的安装使用上还需注意涡轮番量计是一种有很多优点的流量仪表。

归纳起来，它有如下特点。

要想充分发挥涡轮番量计的特点，在流量计的安装使用上还必需加以充分注意。

下面概要讨论一下这方面的问题。

1、被测介质涡轮番量计所测得的液体，一般是低粘度的一般应小于15×l0—6m2/s、低腐蚀性的液体。

虽然目前已经有用于各种介质测量的涡轮番量计，但对高温、高粘度、强腐蚀介质的测量仍需认真考虑，实行相应的措施。

当介质粘度v大于15×l0—6m2/s时，流量计的仪表系数必需进行实液标定，否则会产生较大的误差。

汽—液两相流、气—固两相流、浓—固两相流均不能用涡轮番量计进行测量。

2、安装配管要求流量计的安装情况对流量计的测量精准度影响很大。

①流速分布不均和管内二次流的存在是影响涡轮番量计测量精准度的紧要因素。

所以，涡轮番量计对上、下游直管段有—定要求。

对于工业测量，一般要求上游10D，下游5D的直管长度。

为除去二次流动，建议在上游端加装整流器。

若上游端能保证有10D左右的直管段，并加装整流器，可使流量计的测量精准度达到标定时的精准度等级。

②涡轮番量计对流体的清洁度有较高要求，在流量计前须安装过滤器来保证流体的清洁。

过滤器可接受漏斗型的，其本身清洁度，可测其两端的差压变化得到。

③为保证通过流量计的液体是单相的，即不能让空气或蒸气进入流量计，在流量计上游必要时应装消气器。

对于易气化的液体，在流量计下游必需保证确定背压。

该背压的大小可取最大流量下流量传感器压降的二倍加上较高温度下被测液体蒸气压的1.2倍。

3、信号传输线为了保证显示仪表对涡轮传感器输出的脉冲信号有充分的灵敏度，就要提高信噪比。

为此，在安装时应防止各种电干扰现象，即电磁感应，静电及电容耦合。

所以，在配置信号传输线时，必需注意如下几点：①限制信号线的最大长度。

②信号传输线应接受屏蔽电缆，以防来自外部的感应噪声。

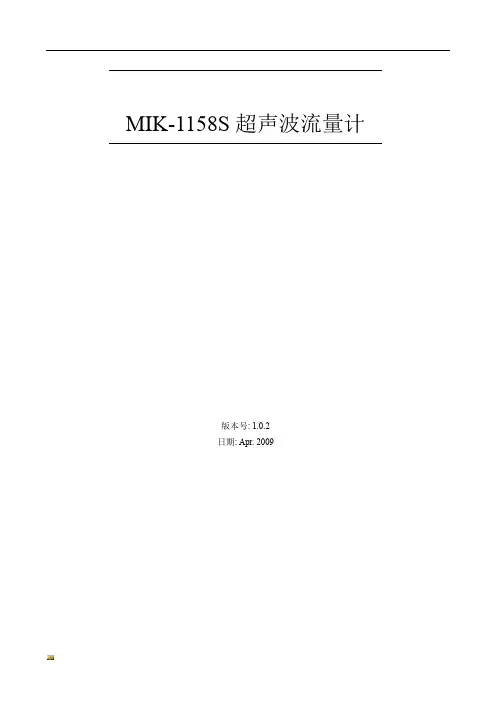

本操作手册包含重要的流量计使用和操作信息，请仔细阅读以使你的流量计发挥最佳性能，防止流量计损坏和不正当使用。

本操作手册将以循序渐进的方式介绍如何使用流量计，由流量计的产品组成开始，安装、接线、快速设置，让你很容易的使用流量计。

通过了解更多的菜单设置，让流量计强大的功能选项和输出功能满足你的更高要求。

警告本手册上及流量计上带有“警告标志”或“警告”是指：如果不遵守有关要求、不采取相应措施，就存在着造成人身伤害或损坏流量计的潜在危险。

注意本手册上及流量计上带有“注意标志”或“注意”是指：如果不遵守有关要求、不采取相应措施，就存在着损坏流量计或导致流量计不能正常测量的潜在危险。

本说明书中的一些内容可能与你购买的流量计不同，取决于选购时的配置要求；另一方面由于产品的设计更改和升级需要，在说明书中没有注明，请留意版本号以及增加的附页说明。

产品组成请在安装流量计之前检查备件是否与装箱清单内容相符，确保不存在潜在的损坏、螺丝脱落等，如有任何疑问，请及时与供应商联系。

目录1.变送器的安装和接线 (5)1.1.检查变送器安装 (5)1.2.电源接线 (5)1.2.1. 电源类型 (5)1.2.2. 变送器接线 (6)1.3.通电 (6)1.4.键盘 (7)1.5.键盘操作方法 (7)1.6.流量计菜单简介 (8)2.快速设定菜单说明 (8)3.选择测量点 (10)4.传感器安装 (11)4.1.传感器安装注意事项 (11)4.1.1. 安装间距 (11)4.1.2. 传感器的安装类型 (11)4.1.3. V 型 (11)4.1.4. Z 型 (11)4.1.5. N 型（不常用） (12)4.1.6. W 型（很少用） (12)4.2.安装检查 (12)4.2.1. 信号强度 (12)4.2.2. 信号质量（Q 值） (13)4.2.3. 总传输时间、时差 (13)4.2.4. 传输时间比 (13)4.2.5 安装时需注意的问题 (13)5.操作说明 (14)5.1.系统工作状态判断 (14)5.2.零点切除 (14)5.3.零点设置 (14)5.4.仪表系数 (14)5.5.密码保护 (14)5.6.4~20M A电流环输出（可选） (15)5.7.频率输出 (15)5.8.恢复出厂设置 (15)5.9.4-20M A电流环输出校准 (15)5.10.序列号 (16)6.菜单菜单介绍 (17)6.1.菜单一览表 (17)6.2.菜单详解 (17)7.故障分析 (27)7.1.表1.上电自检信息、原因及对策 (27)7.2.表2.工作错误代码原因及对策 (27)7.3.问题回答 (28)8.产品概述 (29)8.1.产品介绍 (29)8.2.产品特点 (29)8.3.技术指标 (29)附录–联网使用及通讯协议 (31)1.概述 (31)2.RS-485连接 (31)3.通讯协议及其使用 (31)3.1.基本命令 (31)3.2.功能前缀和符号 (32)更新信息：_________________________________________________________________________________________ _________________________________________________________________________________________ _________________________________________________________________________________________ _________________________________________________________________________________________1.变送器的安装和接线你能发现包装中有一张“安装图”用5.5mm的钻头，钻4个安装孔（如右图）。

管道式有机玻璃流量计的安装介绍管道式有机玻璃流量计是一种广泛应用于流体计量领域的仪器，可以用于气体和液体的流量测量。

本文将介绍其安装方法以及注意事项。

安装1.安装前需检查有机玻璃流量计的外观和内部结构是否出现了损坏或变形，若出现则需更换。

2.安装位置应尽量避免强烈的热源、辐射源和振动源的影响，确保安装位置平整、稳定。

3.有机玻璃流量计的安装位置应避免出现管道压力震荡，以免影响测量值的精度。

4.在安装有机玻璃流量计前，要先将管道内的泥沙、氧化物等杂质进行清理，并确保管道干净无污染。

5.为避免与管道连接处泄漏，安装时需严格按照有机玻璃流量计的连接标准进行正确连接，并在连接处加密封胶。

6.安装后检查连接处是否有泄漏，若有泄漏需及时进行处理。

7.配合好相应的阀门，以及压力和温度传感器，保证有机玻璃流量计的正常工作。

注意事项1.在安装维护有机玻璃流量计时，要避免直接接触有机玻璃的表面，以免对有机玻璃形成划伤和磨损等影响。

2.有机玻璃流量计在工作时温度和压力较高，因此在安装前需要检查主体结构是否能够满足压力和温度的需要，若不能，则需替换或增加阀门等其他辅助设备。

3.有机玻璃流量计要按照使用说明配合合适的管道和流量计一起使用，注意与其他设备的兼容性，避免因连接的不当而造成不必要的损失。

4.对于有机玻璃流量计的测量精度，会受到环境和使用条件的影响，因此在安装前，要对测量精度进行合理的确认和预设。

5.在使用有机玻璃流量计的过程中，要进行定期的维护和检查，清洗管道和测量仪器内的杂质、氧化物及其他污染物，以保证设备的故障率控制在最低限度。

6.最后，在运行有机玻璃流量计时，要遵守相应的安全操作规范，流量计的开关和操作由专业人员负责，以保证操作的安全性。

同时，对于出现的故障及其原因，要进行及时的排查和处理，以使设备操作平稳高效运行。

以上是有关管道式有机玻璃流量计的安装介绍以及注意事项。

仪器的正确安装和使用能够帮助我们保证其测量精度以及使用寿命。

常规型玻璃转子流量计安全操作及保养规程1. 引言常规型玻璃转子流量计是一种常用的流量测量仪表，广泛应用于工业生产中。

为了确保流量计的正常运行和延长其使用寿命，本文将介绍常规型玻璃转子流量计的安全操作和保养规程。

2. 安全操作2.1 选择适当的安装位置在安装常规型玻璃转子流量计时，应选择适合的安装位置。

安装位置应远离易燃、易爆、腐蚀性介质，并具备良好的通气条件。

避免将流量计安装在高温、高压或有振动的环境中。

2.2 带电操作的注意事项当进行带电操作时，务必确保设备和周围环境的安全。

操作人员应佩戴绝缘手套和护目镜，确保电源和仪表的可靠接地。

切勿触摸带电部件。

2.3 操作前的准备工作在进行测量之前，需要进行一些准备工作。

首先，检查仪表是否处于正常状态。

其次，确保所使用的介质兼容于流量计的材质。

最后，检查仪表与管道之间的连接是否牢固。

2.4 测量操作在进行流量测量操作时，应注意以下几点：•操作人员应佩戴适当的防护装备，如手套、护目镜等。

•在测量之前，应将流量计调零。

•在启动流体流动之前，应先打开流量计的进口阀门，逐渐打开出口阀门，以避免瞬间的流量冲击。

•测量结束后，应逐渐关闭出口阀门，最后关闭进口阀门。

2.5 停用与维修当流量计不再使用时，应将其停用。

停用前，应先关闭进口和出口阀门，切断供应介质。

定期对流量计进行维护和检修，清洁测量装置，并确保仪表的正常运行。

3. 保养规程3.1 定期清洁测量装置定期清洁测量装置可以防止污垢和杂质对流量计的影响。

使用中性清洁剂或洗涤剂和软布进行清洁。

切勿使用带有腐蚀性的化学品，以免损坏测量装置。

3.2 定期校准定期校准是保证流量计准确度的重要措施。

根据使用频率和环境条件，制定定期校准计划。

校准过程应按照设备制造商的要求进行。

3.3 检查密封件定期检查密封件的完整性和紧固情况，确保介质不泄漏。

如有发现问题，应及时更换密封件。

3.4 防止过度压力和温度常规型玻璃转子流量计的压力和温度范围应根据使用环境确定。

流量计（孔板）安装使用和维护过程中需要注意事项流量计（节流装置）安装的正确与否直接影响其对流量测量的精确程度,因此掌握流量计（节流装置）正确安装是非常重要的。

标准环室孔板安装基本要求：1．垂直度节流件（孔板）上游端面与管道轴线的垂直充不大于1°。

2．不同轴度节流件应与管道同轴。

3．直管段长度节流件装置前后直管段必须保持，前管段≥10D、后管段≥5D。

4．取压口位置节流件安装在垂直管道上时，取压口的位置与取压装置的平面必须保持45°角。

5．导压管导压管使用耐压，耐腐蚀的材料，其内径不得小于6mm,长度应在16m内。

导压管应垂直或倾斜敷设，其倾斜度不得小于1：12。

标准环室孔板安装步骤及注意事项：1．将节流件（孔板）从节流装置中拆下来，撕去油纸，用软细纱布擦洗干净节流件表面，不得用砂纸或锉刀等工具损伤流件入口表面和锐口，并妥善保管起来，待冲管后安装。

2．将法兰、前后直管段，夹持环装到管道上，（不包括孔板）。

防止冲管时，管内氧化物，焊渣等异物损坏节流件。

3．务必严格吹扫管道。

4．最后将节流件（孔板）装在法兰间。

5．节流件现场吊装时，严禁用铁丝、钢丝、吊钩穿入节流件喉部孔径，以防止节流件锐口损伤，影响测量精度。

6．引压管线不得产生附加误差，（被测介质为煤气时，引压管线不得有水）。

流量计在安装时需要注意事项：1.安装流量计前，务必严格吹扫管道。

去除焊渣、铁锈等杂质。

2.流体流向必须与流量计外壳上的箭头指向一致，不能装反，并符合说明书的安装环境要求，尤其室外安装应有避阳光直射和防雨淋措施。

且在流量计的上、下流应分别保证有3DN和1DN的直管段长度。

3.流量计连接的前后管道的内径应与流量计口径一致，管道与流量计连接处不能有凸出物(如凸出的焊缝和垫片等)伸入管道内，并注意管道轴线和流量计轴线保持同心。

4.流量计前必须安装过滤器，以消除杂质的影响。

5.应保证管道与流量计出口、入口的连接同轴安装。
