康明斯柴油发电机550KW

400kw东风康明斯柴油发电机组技术参数
机组型号YZ400C生产厂家翼中动力
常用功率（kw）400备用功率（kw）440
额定输出电流（A）720 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
功率因数COSΦ=0.8（滞后）机组燃油耗(g/Kw*h)193
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）3200*1040*1800重量（kg）3200
柴油机品牌东风康明斯发动机有限公司
型号QSZ13-G3 冷却启动强制水冷循环中冷方式水中冷启动方式24V直流电启动进气方式涡轮增压、空空中冷气缸数 6
汽缸总排量（L）13供油方式直喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式电喷高压共轨机油型号WD/40
缸径×行程（mm）130*163压缩比17：1。

DCEC QSZ13系列柴油发电机组 技术参数扬州福康斯发电机有限公司技术部公司网址：销售热线：138 522 17951 传真电话：2 公司地址：江苏省扬州市江都区宜陵工业园公司简况公司文化◇企业价值理念—体现自我价值，共创美好未来 ◇员工精神—忠诚、协作、专业、进取 ◇经营理念—诚信、合作、共赢、发展 ◇服务理念—服务创造美好印象公司历史◇2000年7月扬州福发发电机有限公司成立◇2001年公司获得上柴、重庆康明斯、东风康明斯、三柴、MTU等柴油机厂家 OEM 证书；广州英格、无锡法拉第、上海马拉松等电机厂家 OEM 证书◇2002年年销售额突破5000万◇2003年公司获得无锡斯坦福（全球最大发电机厂家）OEM 证书 ◇2005年扬州福康斯发电机有限公司成立◇2000-2008年我公司锐意创新，连续8年销售额和上缴利税额平均 分别以35%和15%的速度增长◇2008-2013年福康斯系列发电机组采用中美合资康明斯 ( CUMMINS)、瑞典原装进口沃尔沃(VOLVO)、三菱(MITSUBISH)、奔驰( MTU)、 珀金斯(PERKINS)、道依茨(DEUTZ)、韩国原装进口斗山 (DOOSAN)、里卡多 (RICARDO)、潍坊(WEIFANG)、上柴(SHANGCAI)、等国内外知名品牌发动机 作原动力，并选配世界一流技术的斯坦福(STAMFORD)、马拉松( MARATHON)、 利来森玛(LEROY-SOMER)及国产知名发电机，以保证产品质量优异。

领先的技术，灵活的设计，生产出具有自主知识产权的”FKS ”品牌发电机组。

扬州福康斯DCEC QSZ13系列机组技术资料机组型号 运行模式 功率 转速 FKS-C450EkW/KVA rpm 常用功率400/5001500备用功率450/562.5-. 柴油机性能符合GB/T2820-. 标定功率根据GB/T1147.1→常用功率：用于可变载荷应用，全年无使用小时限制。

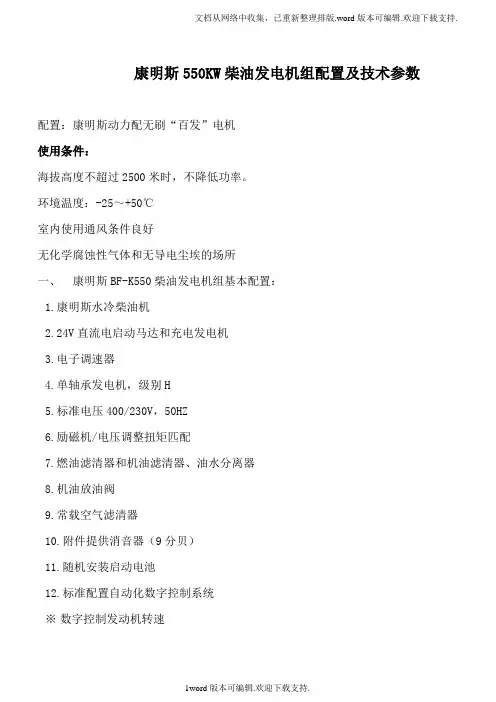

康明斯550KW柴油发电机组配置及技术参数配置：康明斯动力配无刷“百发”电机使用条件：海拔高度不超过2500米时，不降低功率。

环境温度：-25～+50℃室内使用通风条件良好无化学腐蚀性气体和无导电尘埃的场所一、康明斯BF-K550柴油发电机组基本配置：1.康明斯水冷柴油机2.24V直流电启动马达和充电发电机3.电子调速器4.单轴承发电机，级别H5.标准电压400/230V，50HZ6.励磁机/电压调整扭矩匹配7.燃油滤清器和机油滤清器、油水分离器8.机油放油阀9.常载空气滤清器10.附件提供消音器（9分贝）11.随机安装启动电池12.标准配置自动化数字控制系统※数字控制发动机转速※数字电压调节※模拟和数字交流输出仪表显示※电池监测系统※智能启动控制系统※先进的服务能力※网络通信功能13.底座与发动机和发电机之间采用减震连接14.操作保养手册15.标准配置标签二、发动机规格：1.康明斯KTA19-G6A发动机2.直列直接喷射3.缸数：6缸4.柴油机类型：水冷、四冲程5.吸气方式：涡轮增压、中冷6.结构特点：每缸两阀，铸缸曲轴，连杆，铸铁机体7.启动系统：24VCD负极接地、充电发电机额定电流35安培、在环境温度零度时的启动电流450安培8.燃油系统：24VCD停油电磁阀：燃油泵配旋装滤清器、燃油泵配机械调速器、配双层燃油管线和接头、标准油水分离器9.滤清器:干式空气配阻力指示器、旋装全流机油滤清器10.冷却系统:标准50度水箱、油冷器、放水阀三、发电机规格1.标定功率：550KW2.额定电流：990A3.额定频率：50HZ4.额定电压：400/2305.额定转速：1500/min6.功率因数：0.87.传动方式：高弹性柔驱动器8.励磁方式：无刷励磁9.防坠物设计10.H级绝缘，防护等级IP2211.IC 01冷却系统12.交流励磁机和旋转整流单元13.定子绕组带环氧涂层14.转子和励磁机绕阻采用绝缘油和防酸处理15.转子按照BS5625进行动平衡试验，结果满足2.5级免维护轴承16.励磁机绕阻经过防潮、防油、防酸三重处理17.输出绕组采用2/3节距绕制，有效改善谐波和并联特性四、机组技术参数1.机组型号：BF-K5502.额定功率：550KW3.额定电流：990A4.额定频率：50HZ5.额定电压：400/2306.额定转速：1500/min7.启动方式：电启动8.接线方式：三相四线9.发动机型号：KTA19-G6A10.缸数：6缸11.发动机形式：直列12.调速器类型：电子调速13.进气和冷却：增压14.缸径：159×15915.排气量：18.9L16.启动最低温度：无辅助启动设备/-4℃17.发动机净输出-常用：550KW18.发动机净输出-备用：610KW19.耗油：常用每小时180g/kw.20.机油容量：38L21.冷却液容量：90L22.排气温度460℃23.排气流量：493㎡/min24.最小进风面积：2.35㎡25.最小排风面积：2.15㎡26.尺寸(C*W*H)：3750×1980×236027.净重：4000㎏五、随机附件1.柴油机随机配件2.蓄电池2只3.消声器1套4.柴油机使用说明书1套5.发电机说明书1套。

100kw东风康明斯柴油发电机组技术参数
机组型号YZ100C生产厂家翼中动力
常用功率（kw）100备用功率（kw）120
额定输出电流（A）216 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
功率因数COSΦ=0.8（滞后）机组燃油耗(g/Kw*h)216
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）2200*840*1350重量（kg）1260
柴油机品牌东风康明斯发动机有限公司
型号6BTAA5.9-G2 冷却启动强制水冷循
中冷方式水中冷启动方式24V直流电启动进气方式涡轮增压气缸数 6
汽缸总排量（L） 5.9供油方式直喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式电子调速机油型号WD/40
缸径×行程（mm）102*120压缩比17.3:1。

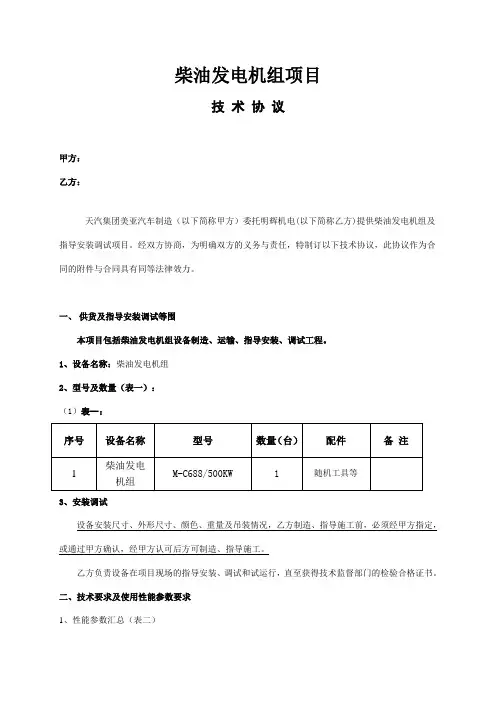

柴油发电机组项目技术协议甲方：乙方：天汽集团美亚汽车制造（以下简称甲方）委托明辉机电(以下简称乙方)提供柴油发电机组及指导安装调试项目。

经双方协商，为明确双方的义务与责任，特制订以下技术协议，此协议作为合同的附件与合同具有同等法律效力。

一、供货及指导安装调试等围本项目包括柴油发电机组设备制造、运输、指导安装、调试工程。

1、设备名称：柴油发电机组2、型号及数量（表一）：（1）表一：3、安装调试设备安装尺寸、外形尺寸、颜色、重量及吊装情况，乙方制造、指导施工前，必须经甲方指定，或通过甲方确认，经甲方认可后方可制造、指导施工。

乙方负责设备在项目现场的指导安装、调试和试运行，直至获得技术监督部门的检验合格证书。

二、技术要求及使用性能参数要求1、性能参数汇总（表二）表二：柴油发电机组主要性能参数表注记：柴油发电机组的设计、制造及有关试验和检验方法应该符合国家有关规和标准，还应该保证使用标准应是最新版本。

2、满足的标准及要求设备制造及安装调试除满足招标文件技术要求，还应符合以下要求：1)国家标准及行业标准和规定；2)投标文件中相关承诺；3)答疑文件，补充文件等相关条款。

3、乙方承诺，（1）系统在正常使用条件下正确使用，使用寿命不少于30年。

（2）噪音和排放标准保证市环保验收通过。

（3）质保期为2年或设备正常运行1000小时，质保期易损件包含在。

（4）控制系统带有联网扩展接口，在甲方需要的情况下可以增加相应的功能模块实现联网功能。

三关键部件的选材（表三）：表三。

1：柴油发电机组关键零部件一览表备注：以上是柴油发电机组组成的主要零部件。

四、备品、备件、易损件清单报价（表四）表四：备品、备件、易损件清单报价备注：以上备件是一套机组更换一次易损件清单及报价，不随机组一起提供（甲方另外购买除外），价格不含在总价中。

五、随机资料清单（表五）表五：随机资料清单六、制造及安装调试计划(表六)表六：制造及安装调试计划表七、培训（表七）表七：培训计划表八、售后服务承诺我司对产品的售后服务非常重视，“以质量保信誉，凭服务立口碑”是我们一直坚持的宗旨，竭尽所能为客户提供最完善的售后服务是我们努力的目标。

重庆康明斯500KW柴油发电机组技术规格参数资料翼中电站康明斯500KW柴油发电机组主要电气性能指标：
翼中电站康明斯500KW柴油发电机组说明：
1.翼中电站常规机组指电压400V，频率50Hz，保护型机组。

2.上述机组可根据用户需要，做成保护型手动并车、自动并车、自启动、自启动自切换等功能。

翼中电站康明斯系列柴油发电机组
翼中电站系列机组采用翼中康明斯系列电站柴油机作为动力，选配马拉松或麦格特系列无刷励磁发电机及控制屏组成。

机组具有调压精度高、动态性能好、电压波形畸变小、效率高、工作可靠、使用寿命长、经济性能好等特点。

有可并联、并网的产品，若有要求也可制成自启动或自启动自切换机组。

质量保证：所提供的翼中电站柴油发电机组是能严格按照柴油机的国际质量标准ISO8528（国标GB2820-97）进行生产和检测的厂家之一，翼中电站机组产品均已通过ISO9001国际质量体系认证，翼中电站机组平均无故障工作时间均超过2000小时，可确保满足客户的各种使用要求。

保修期：翼中电站柴油发电机组自交货之日起计算，一年或1000工作小时（以先到为准），一切因产品本身质量问题或原材料选用不当而致的机组故障，均由翼中电站负责。

美国康明斯500KW柴油发电机组主要技术数据
*以上参数仅供参考，如有更改恕不另行通知。

所有权归上海翼中电站。
