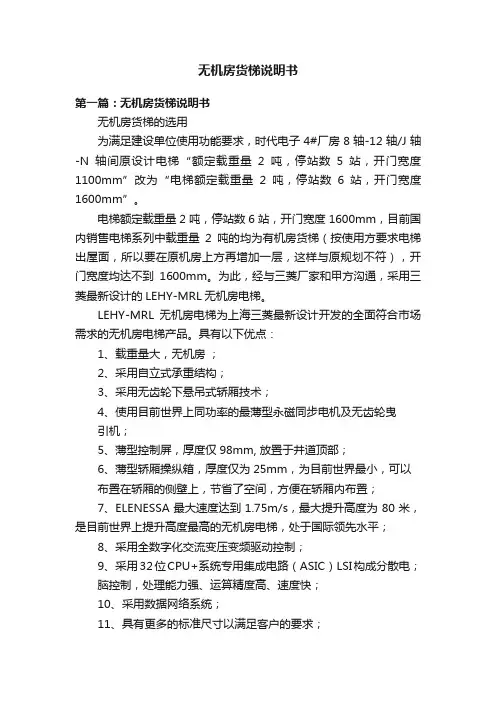

无机房货梯说明书第一篇：无机房货梯说明书无机房货梯的选用为满足建设单位使用功能要求，时代电子4#厂房8轴-12轴/J轴-N轴间原设计电梯“额定载重量2吨，停站数5站，开门宽度1100mm”改为“电梯额定载重量2吨，停站数6站，开门宽度1600mm”。
电梯额定载重量2吨，停站数6站，开门宽度1600mm，目前国内销售电梯系列中载重量2吨的均为有机房货梯（按使用方要求电梯出屋面，所以要在原机房上方再增加一层，这样与原规划不符），开门宽度均达不到1600mm。
为此，经与三菱厂家和甲方沟通，采用三菱最新设计的LEHY-MRL无机房电梯。
LEHY-MRL无机房电梯为上海三菱最新设计开发的全面符合市场需求的无机房电梯产品。
具有以下优点：1、载重量大，无机房；2、采用自立式承重结构；3、采用无齿轮下悬吊式轿厢技术；4、使用目前世界上同功率的最薄型永磁同步电机及无齿轮曳引机；5、薄型控制屏，厚度仅98mm, 放置于井道顶部；6、薄型轿厢操纵箱，厚度仅为25mm，为目前世界最小，可以布置在轿厢的侧壁上，节省了空间，方便在轿厢内布置；7、ELENESSA最大速度达到1.75m/s，最大提升高度为80米，是目前世界上提升高度最高的无机房电梯，处于国际领先水平；8、采用全数字化交流变压变频驱动控制；9、采用32位CPU+系统专用集成电路（ASIC）LSI构成分散电；脑控制，处理能力强、运算精度高、速度快；10、采用数据网络系统；11、具有更多的标准尺寸以满足客户的要求；第二篇：货梯岗位职责货梯司机岗位责任制为了确保电梯的安全运行，电梯司机要经有关部门统一考试合格后才可上岗。
物业管理公司工程部电梯管理员负责制定电梯司机的安全操作守则，并监督执行。
必须遵守以下内容：① 保证电梯正常运行，提高服务质量，防止发生事故。
② 要求司机坚持正常出勤，不得擅离岗位。
③ 电梯不带安全隐患运行、不超载运行。
④ 操作时不吸烟、不闲谈等。
⑤ 禁止酒后开梯或睡眠不足疲劳开梯。

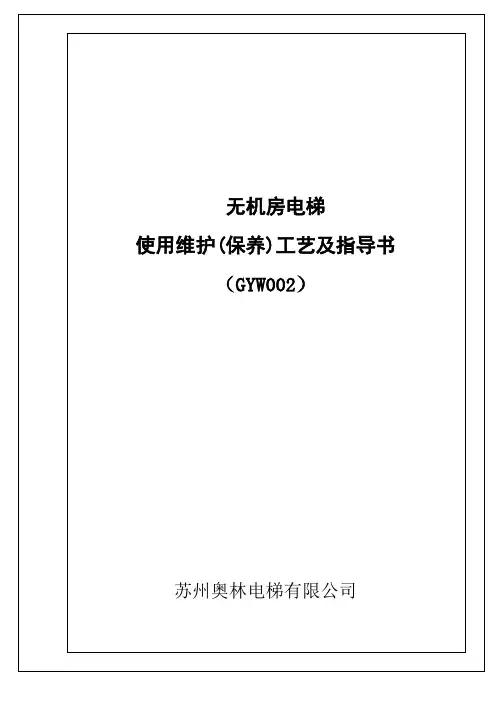

无机房电梯使用维护(保养)工艺及指导书（GYW002）苏州奥林电梯有限公司1、无机房电梯的特点和结构无机房电梯是一个装载乘客或货物的轿厢沿着固定在井道内的铅垂导轨，在不同层楼间作间隙运动的用电力驱动的起重机械，他装置在二层及以上的多层建筑物内，专供上下运送人员和货物之用。
1.1 无机房电梯简介（参阅电梯部件示意图）无机房是一种多功能模块化控制的VVVF调速电梯，可以进行多协议网络化管理，具备丰富的智能特性。
1.2 无机房电梯结构概况电梯的结构可分为机械部分和电气部分，现将组成电梯的主要部件按其安装部位的不同分别列举并说明其作用。
1.2.1机器设备无机房电梯的机器设备分三个部分：曳引机、控制柜、限速器。
其中曳引机、限速器安装在井道上部，控制柜安装在顶层层门旁侧。
1.2.1.1曳引机——是电梯的起重机构，安装在专用承重钢梁上，它主要由下列部件构成a.驱动电动机——交流永磁电动机，采用变频变压（VVVF）驱动方式，对电机进行控制，电梯启动时，逆变器使定子电源频率从极低频率开始，按控制要求上升到额定频率，使转速相应地从零平滑地上升到额定值。
电梯停站前电梯从额定频率按控制要求下降，使转速平滑地下降到零，实现电梯停层，保证电梯具有良好的舒适感。
b.制动器——是闭式电磁制动器，在电动机通电运转时松闸，失电时制动，充分保证其工作可靠性。
c.曳引轮——具有半圆形带切口的绳槽使钢丝绳与绳槽之间产生足够的曳引摩擦力。
1.2.1.2限速器它通过钢丝绳与轿厢连接，把轿厢的运动传给限速器，使限速器转动，当轿厢运动速度超过允许的安全速度时，限速器即起作用，限速器动作后的复位可以通过远程操作实现。
1.2.1.3控制柜采用32位微型计算机，用现代的微电子技术及变频技术对电梯进行电气控制。
在操纵装置的配合下，使电梯实现正确起动或停止，上行或下行，快速或慢速，达到预定的运行性能和安全性能。
当按下层站召唤按钮或轿内指令按钮时，控制系统按照原先编制设定的程序，通过输入输出接口电路将信号输入微机系统，根据电梯当时的状态确定电梯的运行，柜上装有紧急电动运行开关，上行/下行开关，对电梯实行紧急电动操作。
电梯维护说明书尊敬的用户，感谢您购买和使用我们公司生产的电梯。
为了确保电梯的安全性和正常运行，我们特别提供一份电梯维护说明书，帮助您了解和操作电梯的维护事项。
请您仔细阅读以下内容，并按照说明进行操作。
一、维护周期和内容1. 日常维护1.1 定期巡视电梯运行情况，检查电梯门的开合是否灵活，乘客控制按钮是否正常工作，屏幕显示是否清晰，安全保护装置是否有效等。
1.2 擦拭电梯按钮和显示屏，保持外观整洁美观。
1.3 清洁电梯井道，及时清除异物和灰尘。
1.4 定期检查电梯轿厢内的楼层显示器、照明灯等设施，确保其正常运行和照明效果。
1.5 定期检查电梯井道灯的工作情况，确保井道内通道的照明。
1.6 检查紧急救援设备和电话的工作状态，确保在紧急情况下正常使用。
2. 定期维护2.1 每季度对电梯进行全面的保养和维修，由专业技术人员进行操作。
2.2 检查电梯齿轮、钢丝绳、导轨等关键零部件的磨损情况，如有需要及时更换。
2.3 清洁和润滑电梯轨道，确保电梯的平稳和安全运行。
2.4 检查电梯控制系统的工作状态，确保其正常运行和故障自检功能的有效性。
2.5 对电梯驱动装置进行检验和保养，确保其动力传递的稳定性和可靠性。
2.6 对电梯安全装置进行测试，如紧急制停装置、过载保护装置等，以确保其在必要时发挥作用。
2.7 检查并清理电梯井道内的排水系统，确保排水畅通。
二、应急处理1. 电梯故障在电梯运行过程中，如果发生故障或异常情况，应立即采取以下应急措施：1.1 按下紧急停车按钮，使电梯停止运行。
1.2 保持冷静，不要恐慌。
1.3 利用内部通讯设备或紧急呼叫按钮与维修人员或物业联系。
1.4 等待专业技术人员的到来，不要私自进行维修或强制打开电梯门。
2. 火灾及其他紧急情况在发生火灾或其他紧急情况时，应按照以下步骤进行应急处理：2.1 按下紧急呼叫按钮，与报警中心联系。
2.2 保持冷静，不要乱跑、乱推，选择适当的时间和条件等待救援。
无机房电梯维修手册(None-machine room elevator maitainace manual)第一部分产品简介1.1电梯简介此类型号电梯是通力公司基于其碟式马达技术而开发的，并于上世纪9O年代中后期投放市场的新型电梯产品，产品采用LCE 逻辑控制方式和V3F 16es(早期产品) 或V3F 16L变频拖动系统。
电梯通讯采用串行通讯技术，使电梯的配线得到最佳优化(只需要4根总线)，同时由于电梯的控制系统和拖动系统等均采用模块化结构设计，电梯系统的配线采用接插件等方式。
使电梯控制柜结构紧凑，布线整洁有序。
该型电梯运行舒适可靠，故障率低，同时电梯控制系统均带有基本的故障监测和诊断功能，从而使电梯的调试，维修和保养更加方便快捷。
电梯控制柜整体外形图如下：1.2 产品主要指标：•供电电压380±10VAC(China)；•电梯的速度可达1米/秒；•最大载重可达 1000KG(2：1)；•最大提升高度可达48米；•最多服务楼层可达16层；•可实现8台群控；•平层精度 ±5mm;•最低服务楼层为0.5米；•电梯检修运行速度0.3米/秒(默认)或 0.5米/秒；•电梯井道设定(自学习)速度和电梯纠正运行速度为0.25米/秒；•电梯再平层速度为0.03米/秒；第二部分电梯电气系统介绍无机房电梯的电气系统主要由以下几个部分组成：•控制系统•驱动系统•电源系统•安全回路系统•轿厢照明及通风系统•井道位置信息和部件•井道通讯系统，层显及外呼设备•轿厢内呼系统和显示设备•电梯群控和其他辅助功能•门机系统（见第三部分）2.1 电梯控制系统电梯控制系统(Lift Controlling Equipment)主要的主要功能由LCE CPU 控制板来执行。
LCE CPU控制板的主要功能有以下几个方面：•显示电梯目前的功能状态和位置信息。
•电梯运行控制。
•电梯基本控制参数(由软件版本决定)设定和服务功能接口。

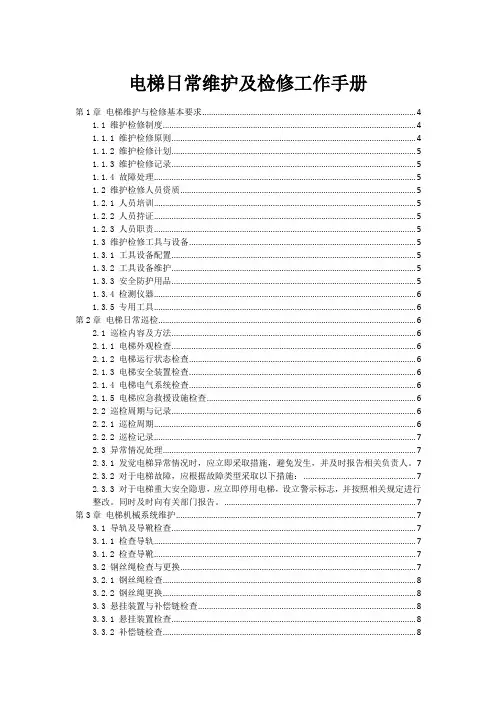

电梯日常维护及检修工作手册第1章电梯维护与检修基本要求 (4)1.1 维护检修制度 (4)1.1.1 维护检修原则 (4)1.1.2 维护检修计划 (5)1.1.3 维护检修记录 (5)1.1.4 故障处理 (5)1.2 维护检修人员资质 (5)1.2.1 人员培训 (5)1.2.2 人员持证 (5)1.2.3 人员职责 (5)1.3 维护检修工具与设备 (5)1.3.1 工具设备配置 (5)1.3.2 工具设备维护 (5)1.3.3 安全防护用品 (5)1.3.4 检测仪器 (6)1.3.5 专用工具 (6)第2章电梯日常巡检 (6)2.1 巡检内容及方法 (6)2.1.1 电梯外观检查 (6)2.1.2 电梯运行状态检查 (6)2.1.3 电梯安全装置检查 (6)2.1.4 电梯电气系统检查 (6)2.1.5 电梯应急救援设施检查 (6)2.2 巡检周期与记录 (6)2.2.1 巡检周期 (6)2.2.2 巡检记录 (7)2.3 异常情况处理 (7)2.3.1 发觉电梯异常情况时，应立即采取措施，避免发生，并及时报告相关负责人。
72.3.2 对于电梯故障，应根据故障类型采取以下措施： (7)2.3.3 对于电梯重大安全隐患，应立即停用电梯，设立警示标志，并按照相关规定进行整改。
同时及时向有关部门报告。
(7)第3章电梯机械系统维护 (7)3.1 导轨及导靴检查 (7)3.1.1 检查导轨 (7)3.1.2 检查导靴 (7)3.2 钢丝绳检查与更换 (7)3.2.1 钢丝绳检查 (8)3.2.2 钢丝绳更换 (8)3.3 悬挂装置与补偿链检查 (8)3.3.1 悬挂装置检查 (8)3.3.2 补偿链检查 (8)3.4 轿厢与对重装置检查 (8)3.4.1 轿厢检查 (8)3.4.2 对重装置检查 (8)第4章电梯电气系统维护 (8)4.1 供电系统检查 (8)4.1.1 检查电梯供电系统的电源线路，保证线路无损坏、老化现象，电缆接头接触良好，无过热痕迹。
目录一、说明 (2)1.范围 (2)2.引用标准 (2)3.定义 (2)4.一般要求 (2)5.对维保人员的基本要求 (3)二、电梯维保安全操作规程 (4)1.通用事项 (4)2.曳引式电梯安全作业 (6)3.大修换件安全作业 (8)4.基本安全作业方法 (9)三、电梯的维修保养 (13)1.维修保养的一般要求 (13)2.周期性维保 (14)3.保养方法........ (18)四、电梯的中修和大修 (24)1.电梯中修的确定及项目内容 (25)2.电梯大修的确定及项目内容 (26)五、电梯的紧急召修 (30)六、电梯发生事故处理规程 (30)七、电梯常见故障的处理 (31)八、维修保养用润滑油（脂）及注油方法 (61)九、施工记录 (65)一、说明1.范围本标准规定了乘客电梯、载货电梯及杂物电梯维修应遵守的准则，以保证电梯安全运行和防止维修时发生伤害人员、损坏货物和电梯的事故。
本标准适用于电力驱动的曳引乘客电梯、载货电梯及杂物电梯。
本标准不适用于液压电梯。
2.引用标准（1《电梯曳引机》（GB/T24478）（2）《电梯T型导轨》（GB/T22562）（3）《电梯用钢丝绳》（GB8903）（4《电梯监督检验和定期检验规则-曳引机与强制驱动电梯》（TSGT7001）3.定义3.1维修：狭义的维修是指维护和修理，广义的维修则是在电梯交付使用后的所有维护、修理和改装服务，本标准所提到的维修是狭义的维修。
3.2维护：维护亦称为保养。
是指在电梯交付使用后，为保证电梯正常及安全的运行，而按计划进行的所有必要的操作，如：润滑检查、清洁等。
3.3修理：为保证在用电梯正常、安全运行，以相应的新的零部件取代旧的零部件或对旧零部件进行加工、修配的操作，此操作不应改变电梯特性。
4.一般要求4.1总则1)电梯应由受过培训并取得规定资格的维修人员，根据要求按计划进行维护，并且每年按标准进行一次全面的安全检查。
2)经修理的电梯应按标准对所涉及部分进行检查，合格后方可投入使用。
电梯维修与保养手册1 每周保养1)按操作说明,确保每天进行检查;2)确保小齿轮和压轮在驱动底板上可靠紧固,同时检查驱动底板螺栓固定情况；3)检查限速器的油位,必要时补充新油；4)检查吊笼门和围栏门的联锁装置，上下行程开关和对重断绳保护开关。
试分别开着围栏门、吊笼门及切断各行程开关，起动电机。
这时，施工电梯应无法起动（注意：每次试验仅检查一个功能）；5)检查限位器的制动力矩；6)检查吊笼所有门的联锁装置；7)检查导轨架上的限位块位置是否正确；8)检查电缆导向架的护缆情况；9)检查电缆支承臂和电缆导向架的相对位置；10)检查所有标准节和斜支撑的连接点，同时检查齿条的紧固螺栓；11)确保电力电缆无破损；12)检查对重导向滚轮的调整和固定情况。
检查钢丝绳的均衡装置、天轮和对重钢丝绳托架。
2 每月保养1)检查小齿轮和齿条的磨损情况；2)用塞片检查蜗轮减速器的蜗轮磨损情况；3)对润滑部位进行润滑。
3 每季保养1)检查轴承及吊笼导向轮的磨损情况，如滚轮被磨损则进行校正。
如轴承被磨损则更换导向轮；2)用坠落试验检查安全限速器。
4 每年保养检查电动机和蜗轮减速器之间的联轴器。
5 坠落试验5.1 一般说明每台新安装的施工电梯都必须进行满载坠落试验，以后每三个月要进行一次。
必须注意：在进行坠落试验时，吊笼内不允许有人，要确保试验开始前电动机所带的制动器工作正常，如吊笼带有对重，坠落试验必须要用上对重。
5.2 具体步骤1）切断电源。
2）装上专用的试验电缆，根据接线原理图，将电缆接到电气箱内标有“坠落试验”的接线端子上。
3）把试验电缆固定在吊笼的电气箱附近，通过门或其它适当的孔将按钮盒和电缆放到在面，要确保坠落试验时电缆不会卡住；4）吊笼加载，合上主电源开关，接通电锁开关，按下试验电缆按钮，合上“上升”按钮，驱动吊笼上升约10m；5）按下“坠落试验”标记的按钮，不要放开，此时电机制动器将松闸，吊笼下落，直到达到试验速度，安全限速器动作。
无机房电梯维修手册说明书第一部分产品简介1.1电梯简介此类型号电梯是通力公司基于其碟式马达技术而开发的，并于上世纪9O年代中后期投放市场的新型电梯产品，产品采用LCE 逻辑控制方式和V3F 16es(早期产品) 或V3F 16L变频拖动系统。
电梯通讯采用串行通讯技术，使电梯的配线得到最佳优化(只需要4根总线)，同时由于电梯的控制系统和拖动系统等均采用模块化结构设计，电梯系统的配线采用接插件等方式。
使电梯控制柜结构紧凑，布线整洁有序。
该型电梯运行舒适可靠，故障率低，同时电梯控制系统均带有基本的故障监测和诊断功能，从而使电梯的调试，维修和保养更加方便快捷。
电梯控制柜整体外形图如下：1.2 产品主要指标：•供电电压380±10VAC(China)；•电梯的速度可达1米/秒；•最大载重可达 1000KG(2：1)；•最大提升高度可达48米；•最多服务楼层可达16层；•可实现8台群控；•平层精度±5mm;•最低服务楼层为0.5米；•电梯检修运行速度0.3米/秒(默认)或 0.5米/秒；•电梯井道设定(自学习)速度和电梯纠正运行速度为0.25米/秒；•电梯再平层速度为0.03米/秒；第二部分电梯电气系统介绍无机房电梯的电气系统主要由以下几个部分组成：•控制系统•驱动系统•电源系统•安全回路系统•轿厢照明及通风系统•井道位置信息和部件•井道通讯系统，层显及外呼设备•轿厢内呼系统和显示设备•电梯群控和其他辅助功能•门机系统（见第三部分）2.1 电梯控制系统电梯控制系统(Lift Controlling Equipment)主要的主要功能由LCE CPU 控制板来执行。
LCE CPU控制板的主要功能有以下几个方面：•显示电梯目前的功能状态和位置信息。
•电梯运行控制。
•电梯基本控制参数(由软件版本决定)设定和服务功能接口。
•电梯驱动参数输入输出接口功能。
•和电梯其他控制板的联系和发布控制命令等。
•电梯安全回路状态监测功能为。
•其他辅助功能(如：群控等 )控制。
2.1.1 电梯电气系统连接图控制柜轿顶井道2.1.2LCE上电梯操纵界面的功能和操作方法：LCE上的电梯操纵界面是电梯上最基本也是最重要的人机对话界面，电梯调试和保养人员可通过显示界面显示的信息了解电梯的工作状态，电梯目前所处的位置，并通过操作各功能按钮，可完成对电梯基本故障的查询，电梯控制参数的修改，电梯各选项功能的设定等操作。
LCE 电梯的操纵界面包括显示窗口和功能按钮两部分组成，见介绍如下：1) LCE的显示窗口的组成LCE的显示窗口的组成由以下三个部分组成，即：•主菜单窗口---循环显示软件所提供的功能主菜单。
•子菜单窗口---循环显示主菜单下的各功能子菜单。
•数值窗口---显示当前子菜单下设定参数所代表的功能。
2)LCE功能按钮的组成LCE功能按钮包括以下几个部分，即：•主菜单按钮。
功能：用于进入电梯系统内的主菜单，主菜单的数目和功能由LCECPU上软件板本号决定。
主菜单按钮的使用方法是：1.首次按压后，进入电梯主菜单。
2.每按一次，主菜单循环前进一级。
3.通过按压，可从下一级的菜单中退回上一级菜单。
•上、下选择按钮。
上、下选择按钮用于滚动选择电梯的子菜单数值或参数值，使用方法如下：•通过按压，让子菜单中显示的数值上升或下降一个数值等级(数值等级由系统默认)。
•通过按压，可选择子菜单中相应的参数值。
•在退出主菜单模式下，通过按压，选择模拟内、外呼电梯所到的楼层代码(需在电梯正常运行模式下)。
•选择和确认按钮。
选择和确认按钮的功能如下：•通过按压，选择到相应主菜单下的子菜单。
•通过按压，进入子菜单下的下一级菜单。
•通过按压，向CPU中输入所选择的参数或指令，即确认退出(相当于回车键)。
•模拟电梯内呼或外呼上、下行按钮。
模拟电梯内呼或外呼上、下行按钮的功能：是指在电梯的调试或保养过程中，为了测试电梯相应的功能和电梯安全试验，在禁止人员进入轿厢和在电梯正常状态下，可通过这内呼或外呼按钮来模拟电梯的轿内呼梯或厅外呼梯功能。
•缓冲器试验按钮和安全钳实验按钮缓冲器试验按钮和安全钳实验按钮是电梯调试过程中，进行安全实验的专用按钮，具体实验方法可参考第四部分。
2.1.3LCE CPU板的接口描述：2.1.4LCE CPU板LCD状态指示灯功能描述：2.2电梯驱(拖)动系统无机房电梯的驱动系统型号为V3F 16es，它的功能是接收CPU发出的运行需求等相关控制指令，按照系统内预先设定的速度运行曲线，输出变频变压信号，驱动电梯的永磁同步曳引马达转动，通过曳引钢丝绳牵引轿厢上/下移动到达指定的楼层。
V3F16es的变频驱动系统模块由：385：A1板，385：A2板(集成了的可控硅IGBT组和整流模块等)和385：A3板，，滤波电容和制动电阻(外接)等组成，功能分别介绍如下：2.2.1 385：A1(Drive Control Board)以下简称HCB板DCB板的功能和图片如下：•接收速度反馈信号。
•接收电梯承重反馈信号。
•计算和控制A2板。
•控制电梯抱闸回露控制板385:A3板,从而控制电梯报闸吸合或释放。
•与电梯控制系统进行交流，将驱动系统信息实时传递给电梯控制系统，接受控制系统的实时控制信息信息。
•通过发光二级管显示电梯的运行状态信息。
2. 2.2 385：A2板(Main Circuit Board):MCD板的主要功能是监测变频器的中间电压和输入到马达的电流，接收A1板给予的控制信号，并将控制信号进行放大，以适时控制IGBT等晶闸管的开启和关闭。
由于无机房电梯的速度为1米/秒，电梯载重量不超过1000KG，电梯又采用2:1的曳引方式，马达满载电流不超过20安培，所以将电梯的整流模块,可控自关断晶闸管IGBT (马达三相+制动电阻)等集成在一起，并安装在385:A2板上,大大减小了变聘器的体积,减小了无机房的控制柜的尺寸，以利于电梯的控制柜直接安装在电梯井道的最顶层。
无机房用MCD板示意图：2.2.2.1 整流模块整流模块的作用是将三相380VAC，50Hz的交流电源通过内部集成的全波整流电路进行整流，输出带有交流成分得直流电压。
2.2.2.2 自关断晶闸管IGBT自关断晶闸管IGBT是大功率的的电力电子元器件，晶闸管的输出脉冲宽度和频率由控制极脉冲的宽度和频率决定。
整流模块与IGBT连接原理图如下:2.2.3 385：A3板(Brake Control Board)无机房电梯的A3板为电梯抱闸控制模块,主要用于电梯的抱闸控制。
A3板示意图如下：2.2.4 滤波器和滤波电容滤波器的作用是过滤掉三相供电电源中的高次谐波,稳定电源的供电电压.滤波电容的作用是过滤掉全波整流电路输出的交流成分，输出稳定的直流电压滤波电容连接示意图参见整流模块与IGBT连接原理。
2.2.5制动电阻永磁同步马达内有永久磁铁,当电梯向较重的方向运行时,由于重力的作用,电梯的速度可能超过电梯设定的额定速度(允许范围内),此时马达处于再生发电状态,使电梯的中间电压升高.升高的中间电压可通过A2板检测 ,当中间电压升高到A2板上设定(由A2板上BRF电位器根据输入电压等级范围设定)的中间电压升高限度后,A2板开通相应的晶闸管V4,将马达的能量通过制动电阻以发热的方式释放出来,从而控制马达的转速,保持马达转速的稳定.制动电阻的阻值为30Ω.制动电阻连接示意图参见整流模块与IGBT连接原理图.2.3电梯供电系统电梯的供电系统由供电变压器和电源接口板组成，功能如下所述：2.3.1供电变压器电梯采用环形自偶变压器,变压器共有3个次级线圈,初级线圈的输入电压为380VAC,变压器器的次级输出共有230VAC,20VAC,20VAC 等。
变压器的230V交流输出直接用于控制电梯的安全回路，电梯主接触器的线圈电源，电梯的抱闸供电，电梯的门机系统等。
变压器的20V交流输出，通过电源接口板的全波整流电路进行整流，滤波和稳压处理，输入到电梯的控制系统和电梯各PCB控制板，如，轿内操纵板，楼层电脑板等。
环形变压器图如下：次级输出初级输入2.3.2 电源接口板REC板电源接口板REC板的功能如下:●输入电压的过流保护。
●将变压器的次级输出，通过桥式整流和稳压，并通过过流和短路保护等装置，输出到各电子板。
●输出220VAC，满足安全回路电压需求和电梯报闸回路电源需求。
电源接口板的图片如下:2.4安全回路系统安全回路系统的功能是：采集电梯各安全部件的功能状态，并将各采集的信号传输到电梯的控制系统。
控制系统只有在各安全回路完全闭合的情况下，才能响应输入给电梯控制系统的工作指令，控制电梯主接触器动作。
安全回路板的功能有:•通过采样信号点的信号采集，收集安全回路的安全状态，并将安全信息通过光电耦合管，传送给电梯的控制系统。
•接收控制系统的指令，命令板上的主接触器K1动作，从而控制电梯的主接触器动作。
•给电梯轿厢照明和通风系统提供电源转接口。
2.4.1 安全回路板(LCE 230)的示意图如下:2.4.2 安全回路板接口介绍2.5照明和通风系统根据标准规定,电梯的主电源开关不应切断电梯的照明和通风系统,电梯的检修插座等设备，电梯的照明和通风系统需配备单独的主开关和漏电保护开关。
电梯的照明和通风系统如下：•轿厢照明。
•轿顶照明。
•井道照明。
•停电应急照明系统。
•轿厢通风系统。
•电梯控制柜冷却通风系统。
•轿顶、底坑等电源插座等。
电梯的照明和通风系统参见电路图，这里不再详述。
2．6井道位置信息和部件电梯轿厢在井道导轨之间上下运行，需要安装在电梯轿顶和井道内的位置探测部件向电梯控制系统及时提供信号，以便电梯及时了解自己目前所处的位置信息，从而控制电梯正常运行。
2.6.1 电梯需要了解的具体位置信息包括以下几个方面：●端站信号。
●电梯厅门的位置区域。
●电梯平层的位置区域。
●假楼层信息（如有）。
●电梯速度失控状态下的强迫减速点位置信息。
2.6.2 电梯井道位置探测器的具体安装位置和尺寸，请参见电梯电路图。
位置探测器的具体配置（描述的是电梯运行速度≤2.5 M/S的电梯）有：•楼层端站同步位置信息感应磁开关(单稳态)77：S，和感应磁铁。
•端站位置感应电梯速度失控强迫减速磁开关(单稳态)77：U (上)，77：N (下)和感应磁铁。
•门区位置感应磁开关30和隔磁片。
•门区平层精度控制磁开关61：U，61：N及隔磁片。
•B门门区位置感应磁开关B30和隔磁片（如有）。
2.6.377:/S,77:U,77:N 这类磁开关为同一类型，外形示意图如下：2.6.4门区位置感应磁开关30, 门区平层精度控制磁开关61：U，61：N分属于同一类型，即同步感应磁开关，外形图相似于77：S，但开关工作原理不同于77：S。
