酒店房间隔音工程方案设计一、引言隔音工程方案设计是酒店装修工程中非常重要的一环，隔音效果的好坏直接影响客房的舒适度和酒店服务的质量。
隔音工程设计需要考虑房间之间的隔音、外部环境的隔音以及酒店公共区域的隔音。
本文将从以上几个方面探讨酒店房间隔音工程方案的设计。
二、房间内隔音设计1. 墙体材料选择在酒店房间的内部隔音设计中，墙体材料的选择是非常重要的一环。
墙体材料一般分为实体墙和隔墙两种。
对于实体墙的设计，通常会选择砖墙或混凝土墙来进行隔音处理，这样可以阻挡较大部分的声音传播。
对于隔墙，一般会选择石膏板或玻璃钢板等隔音材料，通过这些材料的吸音和反射来实现隔音效果。
2. 窗户设计窗户是房间内隔音设计中很重要的一环。
通常会选择双层玻璃窗或者采用中空玻璃窗来进行隔音处理，这样可以有效阻隔外部噪音的传入。
另外，在窗户的设计上还可以考虑增加窗帘、窗框等装饰材料来进行隔音处理，这样不仅可以增加隔音效果，还可以起到装饰作用。
3. 门的设计房间内的门也是进行隔音处理的重要对象。
一般会选择密封性能好的实木门或者复合门来进行设计，这样可以有效隔离出房间内外的声音，提高房间的隔音效果。
4. 吊顶设计吊顶设计也是房间内隔音设计的重要环节。
通常会采用隔音板或吸音棉等材料进行吊顶处理，这样可以有效降低房间内的噪音传播。
5. 地板设计地板是房间内隔音设计的另一个重要对象。
一般会选择软质地板或者铺设地毯等材料来进行设计，这样可以减少楼层间的传声问题，提高隔音效果。
三、房间外隔音设计1. 外墙材料选择在酒店房间的外部隔音设计中，外墙材料的选择是非常重要的一环。
通常会选择混凝土墙体或者砖墙来进行隔音处理，这样可以有效隔离外部的噪音传入。
2. 窗户设计窗户是房间外隔音设计中也是非常重要的一环。
一般会选择双层玻璃窗或者采用中空玻璃窗来进行隔音处理，这样可以有效阻隔外部噪音的传入。
3. 门的设计房间外的门也是进行隔音处理的重要对象。
一般会选择密封性能好的实木门或者复合门来进行设计，这样可以有效隔离出房间内外的声音，提高房间的隔音效果。

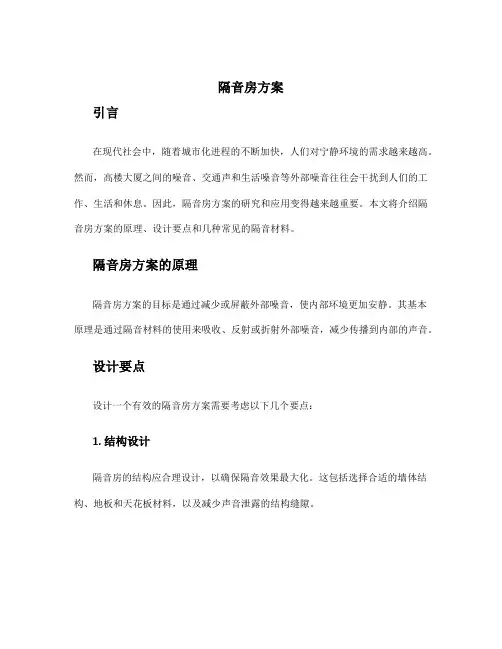

隔音房方案引言在现代社会中，随着城市化进程的不断加快，人们对宁静环境的需求越来越高。
然而，高楼大厦之间的噪音、交通声和生活噪音等外部噪音往往会干扰到人们的工作、生活和休息。
因此，隔音房方案的研究和应用变得越来越重要。
本文将介绍隔音房方案的原理、设计要点和几种常见的隔音材料。
隔音房方案的原理隔音房方案的目标是通过减少或屏蔽外部噪音，使内部环境更加安静。
其基本原理是通过隔音材料的使用来吸收、反射或折射外部噪音，减少传播到内部的声音。
设计要点设计一个有效的隔音房方案需要考虑以下几个要点：1. 结构设计隔音房的结构应合理设计，以确保隔音效果最大化。
这包括选择合适的墙体结构、地板和天花板材料，以及减少声音泄露的结构缝隙。
2. 隔音门窗隔音门窗是阻止外部噪音进入内部空间的重要组成部分。
门窗的密封性和隔音性能需要得到特别关注。
采用双层玻璃窗和防音门可以显著提高隔音效果。
3. 隔音材料的选择隔音材料的选择对隔音效果的影响很大。
常见的隔音材料包括隔音石膏板、隔音墙体隔音棉、隔音地毯和隔音隔层。
这些材料可以吸收或反射声音，减少传播到内部的噪音。
4. 排风系统设计隔音房内部应该配备适当的排风系统，以确保室内环境舒适。
排风系统应考虑噪音产生和传播，选择低噪音的排风设备，并合理布置排风管道，以减少噪音传播。
常见的隔音材料以下是几种常见的隔音材料：1. 隔音石膏板隔音石膏板是一种内部墙体装饰材料，具有较好的隔音效果。
其特点是密度高，吸音效果好。
在隔音房的墙体上覆盖隔音石膏板可以显著减少外部噪音的传播。
2. 隔音墙体隔音棉隔音墙体隔音棉是一种常用的隔音材料。
它由纤维材料制成，具有很好的吸音性能。
在隔音房的墙体内部填充隔音棉可以有效吸收传播到内部的噪音。
3. 隔音地毯隔音地毯是一种地面装饰材料，能够减少地板传播的声音。
其采用特殊的材料和结构设计，可以有效吸收脚步声和其他地面噪音。
4. 隔音隔层隔音隔层是一种在原有楼层之间进行改造的隔音方案。

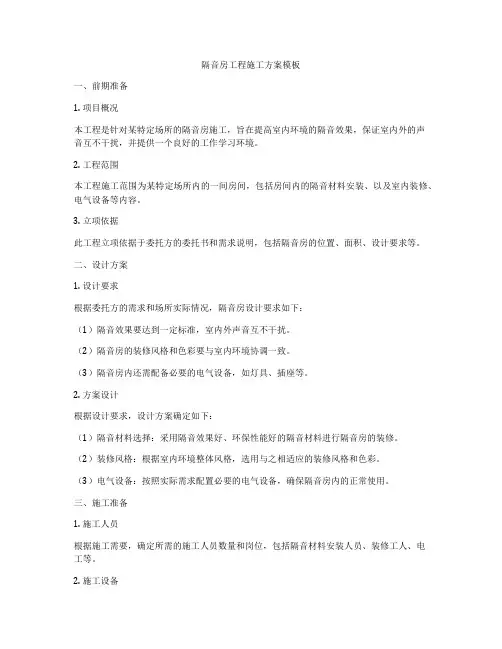

隔音房工程施工方案模板一、前期准备1. 项目概况本工程是针对某特定场所的隔音房施工，旨在提高室内环境的隔音效果，保证室内外的声音互不干扰，并提供一个良好的工作学习环境。
2. 工程范围本工程施工范围为某特定场所内的一间房间，包括房间内的隔音材料安装、以及室内装修、电气设备等内容。
3. 立项依据此工程立项依据于委托方的委托书和需求说明，包括隔音房的位置、面积、设计要求等。
二、设计方案1. 设计要求根据委托方的需求和场所实际情况，隔音房设计要求如下：（1）隔音效果要达到一定标准，室内外声音互不干扰。
（2）隔音房的装修风格和色彩要与室内环境协调一致。
（3）隔音房内还需配备必要的电气设备，如灯具、插座等。
2. 方案设计根据设计要求，设计方案确定如下：（1）隔音材料选择：采用隔音效果好、环保性能好的隔音材料进行隔音房的装修。
（2）装修风格：根据室内环境整体风格，选用与之相适应的装修风格和色彩。
（3）电气设备：按照实际需求配置必要的电气设备，确保隔音房内的正常使用。
三、施工准备1. 施工人员根据施工需要，确定所需的施工人员数量和岗位，包括隔音材料安装人员、装修工人、电工等。
2. 施工设备根据施工需要，确定所需的施工设备和工具，包括隔音材料安装专用工具、装修工具、电气设备等。
3. 材料准备根据设计方案和工程要求，准备所需的隔音材料、装修材料、电气设备及其他配件。
四、施工流程1. 隔音材料安装（1）清理房间内部，确保工作环境整洁。
（2）根据设计要求，对房间内部进行测量，确定隔音材料的尺寸和位置。
（3）进行隔音材料的安装，确保隔音效果达到设计要求。
2. 装修工程（1）根据设计方案，进行隔音房的装修工程，包括墙面装饰、地面铺设、天花板处理等。
（2）选择适当的装修材料，确保装修效果和隔音效果达到设计要求。
3. 电气设备安装（1）根据设计要求，确定电气设备的位置和布线方案。
（2）进行电气设备的安装和接线工作，确保电气设备的正常使用。

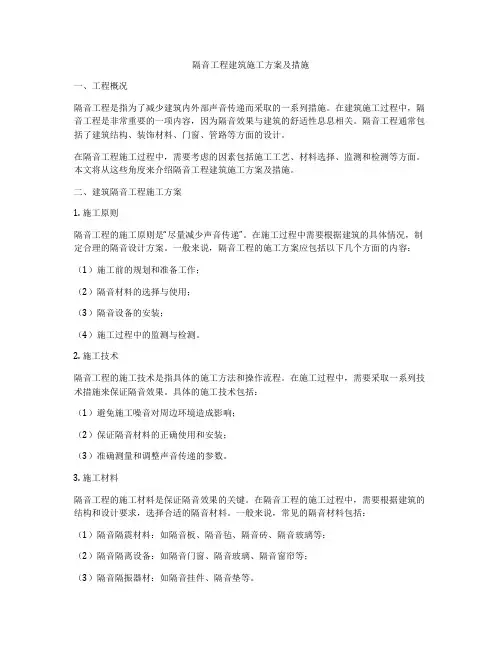

隔音工程建筑施工方案及措施一、工程概况隔音工程是指为了减少建筑内外部声音传递而采取的一系列措施。
在建筑施工过程中，隔音工程是非常重要的一项内容，因为隔音效果与建筑的舒适性息息相关。
隔音工程通常包括了建筑结构、装饰材料、门窗、管路等方面的设计。
在隔音工程施工过程中，需要考虑的因素包括施工工艺、材料选择、监测和检测等方面。
本文将从这些角度来介绍隔音工程建筑施工方案及措施。
二、建筑隔音工程施工方案1. 施工原则隔音工程的施工原则是“尽量减少声音传递”。
在施工过程中需要根据建筑的具体情况，制定合理的隔音设计方案。
一般来说，隔音工程的施工方案应包括以下几个方面的内容：（1）施工前的规划和准备工作；（2）隔音材料的选择与使用；（3）隔音设备的安装；（4）施工过程中的监测与检测。
2. 施工技术隔音工程的施工技术是指具体的施工方法和操作流程。
在施工过程中，需要采取一系列技术措施来保证隔音效果。
具体的施工技术包括：（1）避免施工噪音对周边环境造成影响；（2）保证隔音材料的正确使用和安装；（3）准确测量和调整声音传递的参数。
3. 施工材料隔音工程的施工材料是保证隔音效果的关键。
在隔音工程的施工过程中，需要根据建筑的结构和设计要求，选择合适的隔音材料。
一般来说，常见的隔音材料包括：（1）隔音隔震材料：如隔音板、隔音毡、隔音砖、隔音玻璃等；（2）隔音隔离设备：如隔音门窗、隔音玻璃、隔音窗帘等；（3）隔音隔振器材：如隔音挂件、隔音垫等。
4. 施工监测在隔音工程的施工过程中，需要进行施工监测。
监测的主要目的是保证隔音效果的实现。
监测内容包括：（1）隔音材料的规格、尺寸、数量是否符合要求；（2）施工过程中的噪音和振动是否对周边环境产生影响；（3）施工施工过程中的隔音效果是否符合设计要求。
三、建筑隔音工程施工措施1. 施工前的准备（1）制定详细的施工图纸和工艺流程；（2）对施工场地进行调查和测量；（3）准备必要的施工设备和材料；（4）制定施工计划和安全措施。

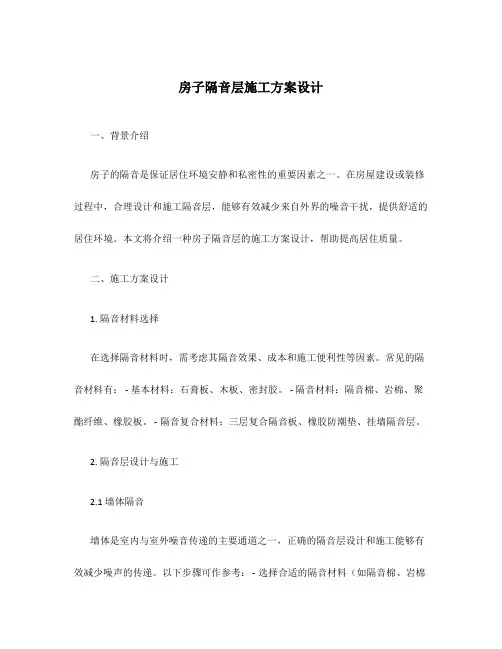

房子隔音层施工方案设计一、背景介绍房子的隔音是保证居住环境安静和私密性的重要因素之一。
在房屋建设或装修过程中，合理设计和施工隔音层，能够有效减少来自外界的噪音干扰，提供舒适的居住环境。
本文将介绍一种房子隔音层的施工方案设计，帮助提高居住质量。
二、施工方案设计1. 隔音材料选择在选择隔音材料时，需考虑其隔音效果、成本和施工便利性等因素。
常见的隔音材料有： - 基本材料：石膏板、木板、密封胶。
- 隔音材料：隔音棉、岩棉、聚酯纤维、橡胶板。
- 隔音复合材料：三层复合隔音板、橡胶防潮垫、挂墙隔音层。
2. 隔音层设计与施工2.1 墙体隔音墙体是室内与室外噪音传递的主要通道之一，正确的隔音层设计和施工能够有效减少噪声的传递。
以下步骤可作参考： - 选择合适的隔音材料（如隔音棉、岩棉等），并根据墙体材料和厚度进行粘贴或包覆。
- 在隔音层与墙体之间使用密封胶进行密封，以防止噪音的渗透。
2.2 地板隔音地板是楼层间噪音传递的主要介质，使用合适的隔音材料可以有效降低楼下噪音对上层的干扰。
以下步骤可作参考： - 在地板下层铺设一层隔音材料，如橡胶防潮垫，以阻挡噪音的传递。
- 铺设隔音板或聚酯纤维，增加隔音效果。
2.3 天花板隔音天花板隔音是减少楼上楼下噪音传递的重要措施。
以下步骤可作参考： - 在天花板下方搭建挂墙隔音层，例如使用金属龙骨和石膏板。
- 隔音材料可使用聚酯纤维等，以增加隔音效果。
3. 注意事项•在进行施工前，需了解建筑物结构和原始设计，避免对原有结构造成损害。
•施工时需严格按照安全操作规程进行，保证施工质量和人身安全。
•可以请专业的隔音公司或工程师进行咨询和指导，确保施工方案的可行性和效果。
三、总结房子隔音层的施工方案设计对居住质量和舒适度影响重大。
通过选择合适的隔音材料和正确施工，可以有效减少来自外界和室内的噪音干扰，为居住者提供一个宁静的居住环境。
在施工过程中，务必遵守安全操作规程，避免对原有结构造成损害。
隔音房设计方案隔音房设计方案是针对需要进行音频创作、音乐录音或者音频编辑等专业工作的场景而设计的房间。
其主要目的是减小外界噪音对内部工作的干扰，同时防止内部音频泄露给外界。
下面是一份隔音房的设计方案。
1. 墙体材料选择：为了实现隔音效果，建议采用双层墙体结构。
内层墙体采用高密度混凝土砌筑，外层墙体采用吸音石膏板。
同时，墙体之间应留有一定的隔音缝隙，以减少声音传递。
2. 地面材料选择：地面材料应采用吸音效果较好的材质，如橡胶地板或者地毯。
避免使用大理石等反射性较强的材质。
3. 天花板设计：天花板采用吸音材料进行包裹，如吸音板、吸音石膏板等。
同时，在天花板内部安装一层隔音材料，如弹性垫片等，以减少上方噪音的传递。
4. 窗户设计：窗户应选择双层玻璃，并在两层玻璃之间留有一层空气或填充吸音材料，以增加窗户的隔音效果。
5. 门的设计：门可以选择密封性较好的实木门，门的四周应安装密封条，以增加隔音效果。
同时，门的厚度应足够，可以考虑双层厚门，以增加隔音效果。
6. 通风系统设计：通风系统应考虑隔音效果，可以使用专门设计的消音通风设备，以减少噪音的传递。
7. 设备与电源的处理：各类设备和电源应考虑安装在隔音房外部或者特制的隔音箱内，以减小设备噪音对内部工作的影响。
8. 吸音材料的布局：隔音房内部应布置吸音材料，如吸音板、吸音石膏板等，以减少内部噪音反弹和回声。
9.声学装饰：可以在隔音房内部设置一些声学装饰物，如吸音画、声学棉等，既能增加装饰效果，又能增加吸音效果。
10. 综合考虑：在设计隔音房时，还需要综合考虑各种因素，如房间尺寸、使用频率、预算等。
可以根据具体需求选择适合的设计方案。
以上是一份隔音房设计方案，尽可能的减小外界噪音对内部工作的干扰，同时保护内部音频不泄露给外界。
但是需要根据具体情况进行细化和调整，以实现最佳的隔音效果。

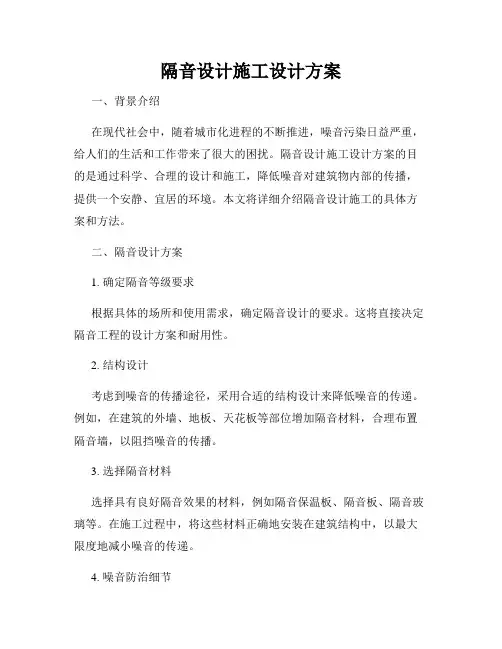

隔音设计施工设计方案一、背景介绍在现代社会中，随着城市化进程的不断推进，噪音污染日益严重，给人们的生活和工作带来了很大的困扰。
隔音设计施工设计方案的目的是通过科学、合理的设计和施工，降低噪音对建筑物内部的传播，提供一个安静、宜居的环境。
本文将详细介绍隔音设计施工的具体方案和方法。
二、隔音设计方案1. 确定隔音等级要求根据具体的场所和使用需求，确定隔音设计的要求。
这将直接决定隔音工程的设计方案和耐用性。
2. 结构设计考虑到噪音的传播途径，采用合适的结构设计来降低噪音的传递。
例如，在建筑的外墙、地板、天花板等部位增加隔音材料，合理布置隔音墙，以阻挡噪音的传播。
3. 选择隔音材料选择具有良好隔音效果的材料，例如隔音保温板、隔音板、隔音玻璃等。
在施工过程中，将这些材料正确地安装在建筑结构中，以最大限度地减小噪音的传递。
4. 噪音防治细节在设计和施工过程中，需特别注意减少噪音的产生和传播。
例如，在管道系统中采用隔音材料包裹，合理规划通风系统，安装隔音门窗等。
此外，还可以通过有效的隔音技术和声音控制设备来进一步降低噪音。
三、隔音施工设计方案1. 施工流程明确施工计划和流程，并指定专业施工团队负责实施。
确保施工过程中的每一个环节都符合隔音设计方案的要求，并及时检查和修复任何瑕疵。
2. 施工标准严格按照相关的隔音施工标准进行操作，确保施工质量和效果。
3. 安全措施施工过程中需要注意安全问题。
例如，在使用施工工具时要佩戴防护设备，工地周边设置警示标志，确保施工人员和居民的人身安全。
4. 环保要求在施工中，要注重环保要求。
选择符合环保标准的材料，做好垃圾分类和处理工作，减少对环境的污染。
四、隔音效果检测和验收在施工完成后，进行隔音效果的检测和验收。
可以通过专业的仪器设备对隔音效果进行测试，并与设计要求进行对比。
如果隔音效果符合要求，则可以进行最终的项目验收，并提供隔音效果测试报告。
五、维护与管理完成隔音工程后，及时建立健全的维护和管理机制，对设备和材料进行定期检查和维护，防止因疏忽而带来的隔音效果下降。
酒店房间隔音工程方案隔音工程在酒店房间建设中扮演着重要的角色，它直接关系到酒店客人的入住体验和舒适度。
一个好的隔音工程方案可以有效地减少外界噪音的干扰，提高房间的隐私性和安静度，提升客人的入住体验。
在酒店房间隔音工程中，需要考虑材料选择、隔音设计、施工工艺等多个方面的内容。
下面我们将逐一分析酒店房间隔音工程方案。
一、隔音工程材料选择1. 壁板材料酒店房间隔音工程中，壁板材料的选择直接关系到房间的隔音效果。
一般建议选择密度较高，隔音效果好的材料，如岩棉板、玻化棉板、岩棉板等。
这些材料可以有效地吸收和隔离声音，起到良好的隔音效果。
2. 玻璃窗在酒店房间隔音工程中，玻璃窗的隔音效果也是至关重要的。
一般建议选择双层或者三层中空玻璃，可以有效地隔离外界噪音，提高房间的安静度。
此外，可以在窗框内部填充隔音材料，增强隔音效果。
3. 地板材料在酒店房间隔音工程中，地板材料也是需要重点考虑的部分。
一般建议选择密度高，隔音效果好的地板材料，如实木地板、橡胶地板等。
此外，可以在地板下铺设隔音垫，增强隔音效果。
4. 门板材料在酒店房间隔音工程中，门板材料也是需要特别重视的部分。
一般建议选择密度高，隔音效果好的门板材料，如实木门、钢质门等。
此外，可以在门框内部填充隔音材料，增强隔音效果。
二、隔音设计1. 房间结构设计在酒店房间隔音工程中，房间的结构设计是至关重要的。
合理的房间结构设计可以提高房间的隔音效果。
一般建议使用“Z”型结构或者“拦板”结构，可以有效地隔离声音。
2. 隔音层设计在酒店房间隔音工程中，隔音层的设计也是需要特别重视的部分。
一般建议在墙体、地板、天花板等位置设置隔音层，增强隔音效果。
隔音层可以有效地吸收和隔离声音，提高房间的隐私性和安静度。
三、施工工艺1. 施工工艺在酒店房间隔音工程中，施工工艺也是需要特别重视的部分。
一般建议选择专业施工队伍进行施工，严格按照设计要求进行施工，保证施工质量。
此外，还需要注意施工现场的环境和安全，保证施工的顺利进行。

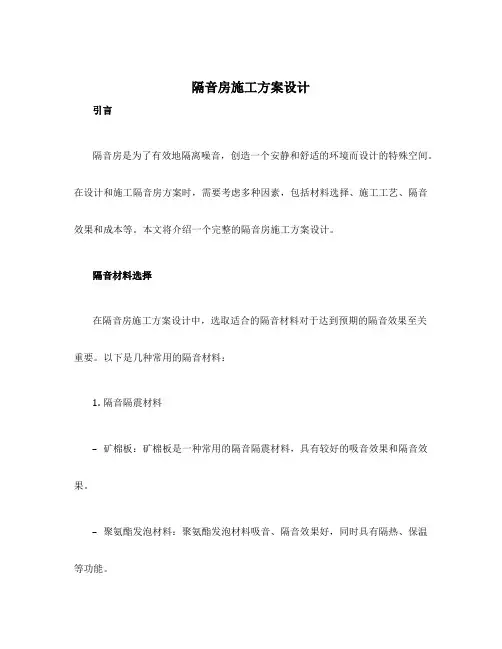

隔音房施工方案设计引言隔音房是为了有效地隔离噪音，创造一个安静和舒适的环境而设计的特殊空间。
在设计和施工隔音房方案时，需要考虑多种因素，包括材料选择、施工工艺、隔音效果和成本等。
本文将介绍一个完整的隔音房施工方案设计。
隔音材料选择在隔音房施工方案设计中，选取适合的隔音材料对于达到预期的隔音效果至关重要。
以下是几种常用的隔音材料：1.隔音隔震材料–矿棉板：矿棉板是一种常用的隔音隔震材料，具有较好的吸音效果和隔音效果。
–聚氨酯发泡材料：聚氨酯发泡材料吸音、隔音效果好，同时具有隔热、保温等功能。
–吸音板：吸音板能够有效减少声波的反射，达到隔音的效果。
2.隔音门窗–双层玻璃：双层玻璃门窗能够有效隔离噪音传播。
–密封门窗：密封门窗能够减少噪音的渗透。
3.隔音隔震地板–悬浮地板：悬浮地板采用弹性材料，能够隔离地面传来的噪音和振动。
施工工艺在施工过程中，正确的施工工艺也会对隔音效果产生重要影响。
以下是施工工艺的几个关键点：1.设计合理的房间结构–墙体：采用双层墙体结构，并在内墙和外墙之间填充隔音隔震材料，以提高隔音效果。
–天花板与地板：采用吸音板和悬浮地板等材料进行隔音处理。
2.密封隔音–确保房间的门窗与墙壁之间没有缝隙，使用密封胶条进行隔音封闭。
–采用密封门窗，确保门窗的密封性能良好。
3.隔音系统–安装专业的隔音系统，包括声音处理器、隔音门窗等设备。
4.隔音电路布置–各种电线电缆和插座的布置要考虑到隔音效果，尽量减少电器设备对隔音的影响。
隔音效果测试完成隔音房的施工后，需要进行隔音效果的测试以确保达到预期的效果。
以下是几种常用的隔音效果测试方法：1.隔音试验室测试–在专业的隔音试验室进行测试，包括空气声传递损失等测试项目。
2.环境声测试–使用专业的声音测量仪器在房间内外进行环境声测试，以测量房间内外的声音差异。
3.反射声测试–使用声学反射板进行反射声测试，以评估房间内的声音反射情况。
成本控制在隔音房施工方案设计中，成本控制也是一个重要的考虑因素。

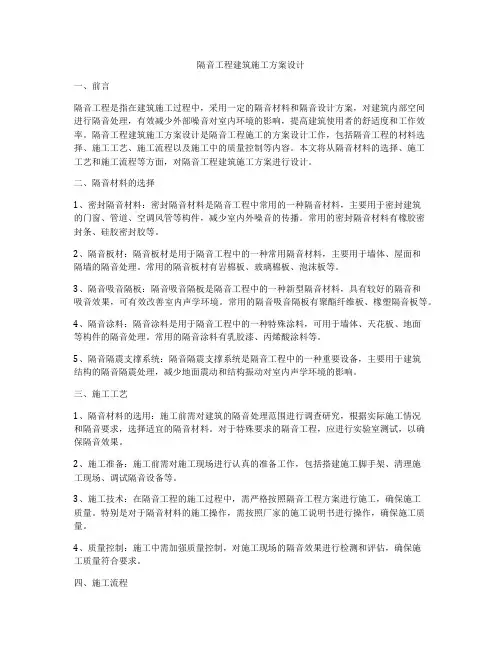

隔音工程建筑施工方案设计一、前言隔音工程是指在建筑施工过程中，采用一定的隔音材料和隔音设计方案，对建筑内部空间进行隔音处理，有效减少外部噪音对室内环境的影响，提高建筑使用者的舒适度和工作效率。
隔音工程建筑施工方案设计是隔音工程施工的方案设计工作，包括隔音工程的材料选择、施工工艺、施工流程以及施工中的质量控制等内容。
本文将从隔音材料的选择、施工工艺和施工流程等方面，对隔音工程建筑施工方案进行设计。
二、隔音材料的选择1、密封隔音材料：密封隔音材料是隔音工程中常用的一种隔音材料，主要用于密封建筑的门窗、管道、空调风管等构件，减少室内外噪音的传播。
常用的密封隔音材料有橡胶密封条、硅胶密封胶等。
2、隔音板材：隔音板材是用于隔音工程中的一种常用隔音材料，主要用于墙体、屋面和隔墙的隔音处理。
常用的隔音板材有岩棉板、玻璃棉板、泡沫板等。
3、隔音吸音隔板：隔音吸音隔板是隔音工程中的一种新型隔音材料，具有较好的隔音和吸音效果，可有效改善室内声学环境。
常用的隔音吸音隔板有聚酯纤维板、橡塑隔音板等。
4、隔音涂料：隔音涂料是用于隔音工程中的一种特殊涂料，可用于墙体、天花板、地面等构件的隔音处理。
常用的隔音涂料有乳胶漆、丙烯酸涂料等。
5、隔音隔震支撑系统：隔音隔震支撑系统是隔音工程中的一种重要设备，主要用于建筑结构的隔音隔震处理，减少地面震动和结构振动对室内声学环境的影响。
三、施工工艺1、隔音材料的选用：施工前需对建筑的隔音处理范围进行调查研究，根据实际施工情况和隔音要求，选择适宜的隔音材料。
对于特殊要求的隔音工程，应进行实验室测试，以确保隔音效果。
2、施工准备：施工前需对施工现场进行认真的准备工作，包括搭建施工脚手架、清理施工现场、调试隔音设备等。
3、施工技术：在隔音工程的施工过程中，需严格按照隔音工程方案进行施工，确保施工质量。
特别是对于隔音材料的施工操作，需按照厂家的施工说明书进行操作，确保施工质量。
4、质量控制：施工中需加强质量控制，对施工现场的隔音效果进行检测和评估，确保施工质量符合要求。
柴油机测试隔音房系统设计方案1．项目慨述重庆力帆内燃机有限公司拟建一个柴油机测试隔音房。
为改善员工的工作环境及环保部门的要求，将柴油机检测的噪音、尾气等进行综合治理，实施严格控制。
2．设备的名称、用途及数量2.1设备名称：柴油机测试隔音房系统(含隔音房主体钢架结构、外墙隔音板材、室内吸声降噪系统、隔音门、隔音窗、送风系统、排风系统、尾气抽排系统、照明系统、KBK轨道葫芦系统)。
2.2设备用途：用于柴油机检测台的磨合测功用工房，为操作人员提供一个安全、舒适、适用的工作环境。
2.3设备数量：柴油机测试隔音房系统共1套内空尺寸（长40000*宽6000*高3600mm）。
3．设备所需工况条件3.1工况环境条件：工况海拔高度：≤2000米；工况环境温度： -10℃～+55℃；工况环境湿度：≤90%；3.2供给电源：三相五线制，AC380V±15%，频率：50Hz；额定总功率：50KW。
4．设计、制造采用的主要标准测试隔音房的设计、制造及安装调试主要是依据甲方供给的平面布置图及技术要求结合国家相关标准，其主要引用的标准如下：5．噪声控制目标及工程质量目标5.1噪声控制目标：实施噪声控制后外侧（非相对洞口侧）1米处噪声等效声[压]级L Aeq≤85dB（A），测试结果应扣除本底噪声。
5.2工程质量目标5.2.1满足合同书中及技术协议工程验收标准的各项要求；5.2.2噪声控制系统的吸声、隔声、消声材料防潮、阻燃、耐腐蚀等特点；5.2.3通排风系统设计合理，施工规范，尾气能顺畅地抽出室外高空排放，无烟气泄露现象；5.2.4尽量做到设计结构合理,用材精良,外形美观,降低工程造价；6．农机、柴油机测试隔音房配置参数7．柴油机测试隔音设计方案测试隔音房主要由钢结构主体、外墙隔音板材、室内吸声降噪系统、隔声门、隔音观察窗、室内吸声降噪系统、送风系统、排风系统、尾气抽排系统、照明系统、KBK轨道葫芦系统、配电控制系统等组成。
7.1钢结构主体➢房屋钢结构主体由立柱、钢梁、KBK轨道梁、檩条等组成。
➢立柱、钢梁采用H200*100*8*10mm型钢制作，表面除锈，防锈漆两遍；➢KBK轨道梁采用H200*100*8*10mm型钢制作，表面除锈，防锈漆两遍；➢檩条采用C140*50*20*3mm型镀锌钢板制作；➢风机、风柜承载的地方结构加强，设维修平台和过道，方便操作；7.2外墙隔音板材➢房屋外墙采用50型岩棉隔音夹芯板，密度120kg/M3，双面彩钢厚度为0.426mm,颜色为白灰色；➢房屋顶面采用5mm花纹钢板。
7.3测试间室内吸声降噪系统➢吸声墙面和吊顶由穿孔钢板、龙骨、吸声材料、背后空腔组成共振吸声结构。
➢穿孔镀锌钢板：板厚1.5mm，孔径为5mm，穿孔率满足吸声要求；表面喷塑处理。
➢龙骨采用5mmC型龙骨。
➢吸声材料采用玻璃纤维棉，容重32kg/m3。
➢穿孔板与吸音材料之间紧贴声阻力为0.08-0.12的绝热阻燃纤维布，可增加声波摩擦阻力，增加吸声效果，防止玻璃纤维棉外露到穿孔板表面。
7.4隔音门➢隔音门尺寸:宽1500*高2100mm。
➢隔音门门板：面板和门框采用2mm厚钢板制作，隔音门背板采用1.5mm厚钢板制作，隔音门阻尼板采用1.0mm厚钢板制作。
➢隔音门门扇填充物：采用120kg/m3超细玻璃纤维棉作隔音门门扇和门框填充材料。
➢隔音门密封胶条：双扇隔音门两扇门的搭接设计为Z型缝口，缝口处和门扇与门框接触采用双层密封空心橡胶条，空心橡胶密封条耐侯性强，不会因热胀冷缩而失效。
门扇与地面之间的密封采用胶条，当开门时铰链随作开门角度的增大不断升高；当关门时铰链随作关门角度的减小不断降低,直至与地面完全密封。
这种升降铰链解决了门扇与地面间隙漏声的问题，相比按压式门扇下密封机构，操作更加简便。
➢隔音门铰链:采用独特的升降铰链。
➢隔音门锁具：采用消防逃生锁具，不带锁死装置。
➢隔音门隔音量：≥40dB（A）。
7.5隔音观察窗➢隔音观察窗尺寸:宽1200*高1000mm。
➢隔音观察窗窗框：采用全钢制窗框，窗框与墙体采用无缝连接。
➢隔音观察窗玻璃：根据声波的透射原理和偶合关系，结合热传递损失（因室内有空调，考虑能耗）等因数，玻璃设计为双层钢化中空玻璃组合结构。
避免出现“隔声低谷”和共振。
➢隔音观察窗窗体内腔的吸音和防潮：内腔采用铝合金吸音板加吸声材料，并加填干燥剂，保证隔声窗腔内干燥，在湿度大的环境下不结雾。
避免出现“内腔起雾”。
➢隔音观察窗的密封：隔音玻璃与窗框之间的密封采用黑色结构胶，玻璃四周结构胶宽窄一致，结构胶表面光滑平整，无飞边毛刺。
➢隔音观察窗隔音量：≥40dB（A）。
7.6照明系统➢照度：≥350Lux。
➢灯具：防爆荧光灯（2×40W）。
7.7岗位送风系统➢测试房设置4套送风系统。
➢送风风机选用工业冷风机，单台风机风量18000m3/h。
➢送风管道670*400，采用镀锌钢板制作。
➢调节阀采用手动多叶对开调节阀。
➢室内风口百叶：采用铝合金双层百叶（白灰色喷塑）。
7.8排风系统➢排风系统由室内风口百叶、帆布软接、通风管道、防火阀、风机、消音器、排放口等组成。
➢室内风口百叶：采用可检修式铝合金回风口百叶（白灰色喷塑），配空气过滤网。
➢帆布软接：采用军绿色帆布缝制而成，长度≤200mm。
➢通风管道：采用1.2mm镀锌钢板制作，合缝严实，表面平整。
➢排风风机选用低噪音离心柜式风机，风量22000 m3/h，功率7.5KW。
数量4台。
➢每套排风系统设置一个排风静压消声箱一个，箱内由微孔消声板和吸声棉组成一个吸声降噪装置。
防止室内噪声通过排风管道辐射到室外。
➢每套排烟系统设置一套电动排烟防火阀，熔断器工作温度70℃，发生火灾时自动关闭并切断风机马达电源。
7.9排烟系统➢为避免发动机加载测试时排出的有毒尾气扩散在测试间内破坏环境危害工人健康，特设排烟系统，以将发动机尾气通过机械手段抽出室外高空排放。
排烟系统由抽风口、耐高温软连接管、不锈钢排烟支管、排烟主管道、支架、防火阀、风机、室外高空排放口等组成。
➢每个检测工位抽风口流量设定：1500 m3/h，抽风口中心点风速≥12m/s。
➢抽风口设计：采用1.2mm不锈钢制作，符合空气动力学原理，低流阻。
➢抽风支管与抽风口的连接采用进口矽胶耐高温软连接管，表面张力和柔韧性好，坚久耐用，外表美观。
抽风支管采用304材质不锈钢制作，厚度1.2mm。
抽风支管与主管道的连接采用圆弧形过渡，禁止采用90°直弯连接。
➢排烟主管道采用1.5mm镀锌钢板制作成螺旋式风管，合缝严实，表面平整，管道大小考虑内部压力均衡，应逐级变径。
管道大小充分考虑压力和流速等因素，杜绝管道内“积碳”和“积油”现象。
管道支架采用L50角钢制作，去除飞边和毛刺，表面除锈油漆两遍。
➢每套排烟系统设置一套电动排烟防火阀，熔断器工作温度70℃，发生火灾时自动关闭并切断风机马达电源。
➢排烟风机选用高温排烟型低噪音柜式离心风机，L=20000m3/h，N=7.5KW，H余压=650Pa，噪音＜68dB。
机壳外壁布置隔音材料，机壳内壁布置吸音材料，机箱内部配套减振器和软接。
排烟管道出厂房高空排放，室外排放口作好抗风、防虫、防雨等措施。
7.10检测设备的供电及电气控制系统➢房间内侧布置10A（220V）、25A（220V）三孔电源插座，分别供给检测设备使用。
➢检测隔音房设置1个总电源控制柜，设置断路器、空开、接触器、热过载继电器、中间继电器、启动和停止按钮、电源和运行指示灯等元器件。
分别控制风机、插座、照明系统，设备用2组。
控制柜中控制元器件使用可靠性高类产品，选用施耐德产品。
控制面板元器件设置中文指示牌。
➢测隔音房顶部设置钢质电缆桥架（100×50×1.2mm），线管采用PVC线管。
7.11KBK轨道葫芦室内安装5套电动葫芦，轨道采用柔性KBK专用轨道，可以纵向和横向两个方向手动滑动，环链电动葫芦载重250KG。
参数配置见下表：8．室内外公用油、水、气、电系统8.1测试台用汽油管道由甲方完成，我司负责预留穿墙孔、室内管道固定的基点。
8.2甲方负责进排水管道接口至测试房顶。
8.3测试用压缩空气建议由流水线厂家接至测试台。
8.4测试房用电甲方负责接至测试房顶，我司负责二次电。
9．设备的油漆和颜色9.1表层涂料颜色由供方提供色卡。
涂层总厚度≥30μm9.2 外购件和型材保持原色。
9.3 栅栏、照明装置等颜色均为警戒色或警告色。
9.4 非防锈材料在焊接、装配前，应先进行防蚀处理。
9.5 安全指示、安全信号等安全色符合国家标准ISO3864。
9.6在流体管路的醒目位置上，标记出流体的流动方向。
9.7 所选用的油漆应是重防腐涂料，具有良好的抗湿热、抗老化、耐酸碱、耐油污性能。
10．运输、安装与调试10.1包装：提供货物须采用符合相应标准的包装，该包装应适于长途运输，具有良好的防潮、防水、防锈、防野蛮装卸等保护措施，以确保货物安全运抵现场。
运输采用公路运输。
10.2甲方负责以下工作：项目负责人负责乙方与其他施工单位交叉作业的协调工作；项目负责人负责施工用电、用气、用水的协调工作；11．其它11.1本在线检测隔音房成套设施质保期为壹年。
11.2本方案版权及所有权为重庆力帆内燃机有限公司所有，供方不得未经本司同意透露或转让给第三方。
重庆力帆内燃机有限公司2015年7月13日。
