刚性防火幕设计方案

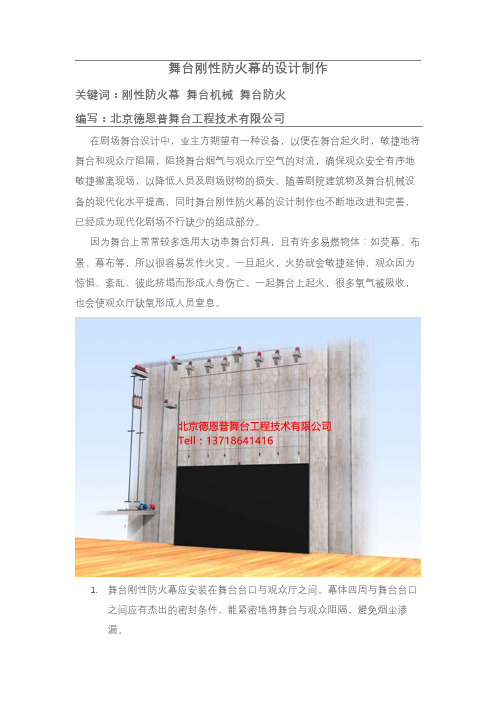

舞台刚性防火幕的设计制作
关键词：刚性防火幕舞台机械舞台防火
编写：北京德恩普舞台工程技术有限公司
在剧场舞台设计中，业主方期望有一种设备，以便在舞台起火时，敏捷地将舞台和观众厅阻隔，阻挠舞台烟气与观众厅空气的对流，确保观众安全有序地敏捷撤离现场，以降低人员及剧场财物的损失。

随着剧院建筑物及舞台机械设备的现代化水平提高，同时舞台刚性防火幕的设计制作也不断地改进和完善，已经成为现代化剧场不行缺少的组成部分。

因为舞台上常常较多选用大功率舞台灯具，且有许多易燃物体：如荧幕、布景、幕布等，所以很容易发作火灾。

一旦起火，火势就会敏捷延伸，观众因为惊惧、紊乱、彼此挤塌而形成人身伤亡。

一起舞台上起火，很多氧气被吸收，也会使观众厅缺氧形成人员窒息。

1.舞台刚性防火幕应安装在舞台台口与观众厅之间，幕体四周与舞台台口
之间应有杰出的密封条件，能紧密地将舞台与观众阻隔，避免烟尘渗漏。

2.幕体要有满足的刚度和强度，有较好的耐热性，分量要轻，变形要小。

不该使舞台空间空气因火灾发作热膨胀而推进防火幕。

3.为了进步耐火极限，幕体外表应喷涂防火涂料，并应配备主动喷水水帘。

4.舞台刚性防火幕操作控制体系要绝对确保安全可靠，定位精确。

5.在无电源情况下幕体能主动平稳地降至舞台面，为了确保在发作火灾时
不会因为幕体降落而砸伤人，必须在幕体下缘降至距舞台面2M时，速
度控制在0.1M/S，降至间隔台面0.15M时，其速度控制在0.07M/S.
舞台刚性防火幕的组成：幕体部分、平衡重力体系驱动、阻尼体系、水帘设备和滑轮等部分组成。

高层建筑防火幕墙设计施工方案1. 防火幕墙的概述高层建筑防火幕墙是一种重要的被动防火措施，旨在有效隔离火灾风险，保护建筑物以及内部人员的生命安全。

本文将介绍高层建筑防火幕墙的设计施工方案。

2. 防火幕墙的设计原则在设计防火幕墙时，需要遵循以下原则：- 根据建筑物的火灾风险分析确定幕墙的位置以及布置方案；- 选择符合防火性能标准的建材，如不燃材料和耐火材料；- 定期进行火灾模拟演练以验证防火幕墙的有效性；- 考虑防火幕墙与其他被动防火措施的配合使用，如防烟系统和应急疏散通道。

3. 防火幕墙的材料选择为了确保防火幕墙的高效性，需要选择符合标准的防火材料。

常用的防火幕墙材料包括：- 不燃材料：如石膏板、耐火砖等；- 耐火涂料：可以在防火幕墙表面形成保护层，延缓火势蔓延；- 阻燃材料：能够有效减缓火势扩散的材料。

4. 防火幕墙的构造设计防火幕墙的构造设计应该满足以下要求：- 幕墙材料在火灾发生时需延缓火势蔓延，且耐久性良好；- 幕墙结构具备一定的变形能力，以避免火灾引起的温度变化；- 幕墙应具备良好的隔声性能，以确保火灾时的人员疏散与救援工作。

5. 防火幕墙的施工方案防火幕墙的施工方案一般包括以下步骤：- 确定建设单位的设计要求以及相关法律法规的要求；- 编制设计施工方案，包括施工工艺、施工现场的安全措施等；- 按照施工方案进行材料采购、现场准备工作；- 使用符合要求的施工设备和工具进行施工，确保施工过程安全与质量；- 完成施工后，进行验收并提供相关检测报告。

6. 防火幕墙的使用与维护为了保证防火幕墙的有效性，需要遵循以下原则：- 平时定期检查防火幕墙的使用情况，及时发现并修复任何损坏；- 定期对防火幕墙进行维护，保持其防火性能；- 员工需要接受相应的培训，了解防火幕墙的使用方法和应急逃生措施。

总结：高层建筑防火幕墙是保护建筑物与人员安全的重要措施。

设计施工方案应遵循相应的原则，并采用符合标准的防火材料。

幕墙防火施工方案
一、工艺概述
本工程落地窗可利用窗下墙(梁)和窗间墙(柱)起到防火分区的作用，玻璃幕墙的防火措施则是在幕墙设计中加设防火层。

幕墙防火除按建筑设计防火分区外，在水平方向以每个自然楼层作为防火分区进行防火处理。

具体做法是：用 1.5mm厚镀锌钢板将主体结构和幕墙框架之间缝隙铺满，在其上铺满不少于100mm厚的防火岩棉，确保火灾情况下楼层之间不会窜火，同时避免烟囱现象产生。

本工程耐火等级为一级，窗墙部位耐火极限2小时。

二、防火棉安装
1、防火隔断板安装
安装防火棉之前先安装防火托板，防火托板是通过射钉和自攻钉分别固定于楼板砼结构和横料上，防火托板采用1.5mm厚镀锌钢板。

就位后的防火板一侧固定在防火隔断横染上（或可当作防火隔断横梁），用拉钉固定，一侧与主体连接，用射钉固定，在安装中先在横梁钻孔，用拉钉连接钻孔时要注意对照防火板上的孔位钻孔。

选择适当的拉钉在钻好的孔处将防火板与横梁拉锚固。

注意如果拉钉不稳要重新拉锚。

将拉好拉钉的防火板从下向上紧靠结构定位，然后用射钉枪将防火板的另一侧钉在主体结构上。

2、防火棉安装
为满足幕墙的防火性能和保温节能的要求，在幕墙设计中必须考虑防火和保温的措施。

防火除了安装防火隔断板上，还要在板内堵塞防火岩棉。

1）装置工艺流程：
防火岩棉（保温棉）尺寸测量→按尺寸下料→按放→固定→检查修补→隐蔽验收。

a、防火岩棉面根据设计图纸要求的厚度及现场实测的宽度尺寸进行截切后安装在此防火钢板内，安装需在晴天进行，并立即进行封闭，以免被雨水淋湿。

可在板块安装后安装的应后安装以保护防火岩棉，安装完后应在表面用钢丝封闭。

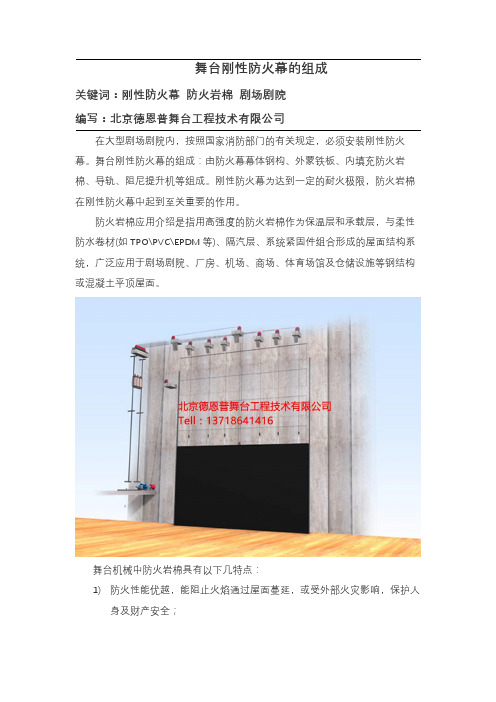

舞台刚性防火幕的组成
关键词：刚性防火幕防火岩棉剧场剧院
编写：北京德恩普舞台工程技术有限公司
在大型剧场剧院内，按照国家消防部门的有关规定，必须安装刚性防火幕。

舞台刚性防火幕的组成：由防火幕幕体钢构、外蒙铁板、内填充防火岩棉、导轨、阻尼提升机等组成。

刚性防火幕为达到一定的耐火极限，防火岩棉在刚性
防火幕中起到至关重要的作用。

防火岩棉应用介绍是指用高强度的防火岩棉作为保温层和承载层，与柔性
防水卷材(如TPO\PVC\EPDM等)、隔汽层、系统紧固件组合形成的屋面结构
系统，广泛应用于剧场剧院、厂房、机场、商场、体育场馆及仓储设施等钢结
构或混凝土平顶屋面。

舞台机械中防火岩棉具有以下几特点：
1)防火性能优越，能阻止火焰通过屋面蔓延，或受外部火灾影响，保护人
身及财产安全；
2)适用于各种气候条件，抵抗紫外线和温差应力的长期作用，确保屋面防
水和保温构造的完整和有效性，防止屋面渗漏；
3)岩棉基材具有良好的抗压和抗点荷载能力，能够承受额定外部荷载的作
用，可以满足屋面施工和维护检修时的承载要求，保证上层防水层位置牢固和屋面的平整美观，不积水和灰尘；
4)屋面系统隔声量可达50 dB以上；
5)无“冷桥”及整体隔汽层设计，不会冷凝结露；
6)系统结构层次简单，施工方便快捷。

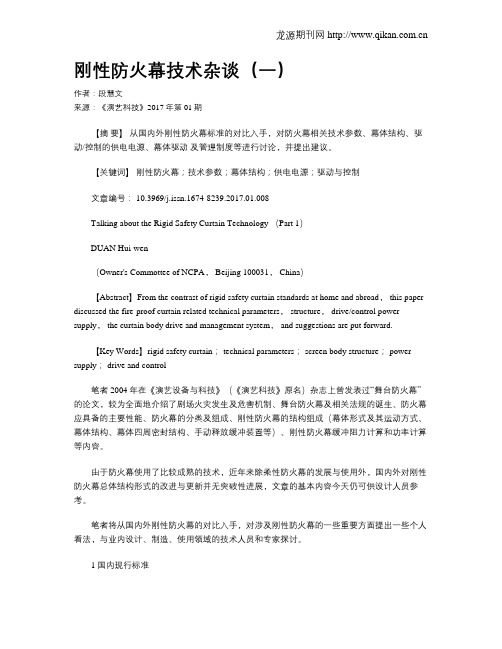

刚性防火幕技术杂谈（一）作者：段慧文来源：《演艺科技》2017年第01期【摘要】从国内外刚性防火幕标准的对比入手，对防火幕相关技术参数、幕体结构、驱动/控制的供电电源、幕体驱动及管理制度等进行讨论，并提出建议。

【关键词】刚性防火幕；技术参数；幕体结构；供电电源；驱动与控制文章编号： 10.3969/j.issn.1674-8239.2017.01.008Talking about the Rigid Safety Curtain Technology （Part 1）DUAN Hui-wen（Owner's Commottee of NCPA， Beijing 100031， China）【Abstract】From the contrast of rigid safety curtain standards at home and abroad， this paper discussed the fire-proof curtain related technical parameters， structure， drive/control power supply， the curtain body drive and management system， and suggestions are put forward.【Key Words】rigid safety curtain； technical parameters； screen body structure； power supply； drive and control笔者2004年在《演艺设备与科技》（《演艺科技》原名）杂志上曾发表过“舞台防火幕”的论文，较为全面地介绍了剧场火灾发生及危害机制、舞台防火幕及相关法规的诞生、防火幕应具备的主要性能、防火幕的分类及组成、刚性防火幕的结构组成（幕体形式及其运动方式、幕体结构、幕体四周密封结构、手动释放缓冲装置等）、刚性防火幕缓冲阻力计算和功率计算等内容。

舞台升降式刚性防火幕中华人民共和国文化行业标准WH0101—1996舞台升降式刚性防火幕1996—12—06发布 1997—07—01实施中华人民共和国文化部发布前言本标准是参照GB,T1.1—1993《标准化工作导则》编写的。

本标准参照了公安消防安全部门制定的有关消防安全规范，并结合我国文化行业的具体情况而制定的。

——本标准由中华人民共和国文化部提出并归口——本标准起草单位:天津舞台科学技术研究所——本标准主要起草人:徐铁、周省如、闫瑛、任大刚——本标准作为文化行业中舞台机械类标准首次发布。

中华人民共和国文化行业标准WH 0101—1996舞台升降式刚性防火幕1 范围本标准规定了舞台升降式刚性防火幕(以下简称防火幕)的型号、技术要求、试验方法、检验规则、标志和包装。

本标准适用于在剧场中舞台与观众厅之间的防火幕。

2 引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。

GB 191—85 包装储运图示标志GB 1102—74 圆股钢丝绳GB 1497—85 低压电器基本标准GB 4720—84 电控设备第一部分低压电器电控设备GB 5972—86 起重机械用钢丝绳检验和报废实用规范GB 7633—87 门和卷帘的耐火试验方法GB,T 13306—91 标牌GB,T 13384—92 机电产品包装通用技术条件3 术语3.1 幕体防火幕中隔离舞台与观众厅的活动组件。

3.2 导轨供幕体和平衡重在升降运行中起导向作用的组件。

3.3 平衡重由钢丝绳经滑轮与幕体相连接，在运行过程中起平衡作用的组件。

4 型号防火幕的型号由产品代号、幕体尺寸及耐火极限组成。

4.1 防火幕的产品代号用SGF表示。

(S、G、F分别表示升降、刚性、防火) 4.2 型号表示方法5 技术要求5.1 幕体中华人民共和国文化部1996—12—06批准 1997—07一01实施1WH 0101—19965.1.1 防火幕耐火极限应不小于0.5小时。

舞台刚性防火幕的运用关键词：舞台刚性防火幕耐火极限舞台机械摘抄：北京德恩普舞台工程技术有限公司在剧场剧院中，舞台刚性防火幕得到了广泛的运用，其基本性能包括以下几方面：耐火性、气密性、隔声、无动力关闭，防火幕除能隔烟和遮光外，还必须能承受由火灾产生的幕体内外压力差。

幕体结构采用钢结构，内填充防火岩棉，其耐火极限到达90分钟。

1.舞台刚性防火幕应具备如下基本性能:1)耐火性：耐火性指标为耐火极限，耐火极限的判定条件对承载构件与非承载构件是不同的。

前苏联及西欧、日本各国，均采用刚性防火幕系统，要求防火幕承受侧压力，防火幕属承载构件；而美国则采用柔性防火幕，不要求幕体承受侧压力，属于非承载构件。

对于承载构件，耐火极限的判定条件为构件不失去承载能力和抗变形能力。

如果构件发生垮塌，表明构件失去承载能力；如果构件的最大挠度超过一定限度，则表明构件失去抗变形能力。

对防火幕来说，幕体的最大挠度使密封结构失去密封性能则表明防火幕失去了抗变形能力。

对非承载构件，耐火极限的判定条件为失去完整性和失去绝热性。

当幕体背火面有火焰和气体在空洞或其他空隙出现，规定的试验棉垫被点燃时，表明其失去完整性；当背火面的平均温升超过初始温度140℃或单点最高温升超过初始温度180℃时，则表明其失去绝热性。

前苏联、德国、奥地利、英国等国家将防火幕的耐火极限规定为2小时，而美国将防火幕的耐火极限规定为30分钟。

有时，防火幕的迎火侧设置喷水管，对幕体降温以提高防火幕的耐火极限。

2).气密性：刚性防火幕的四周均应设相应的密封结构，不漏烟气，不透光。

防火幕上部与建筑墙体之间多用沙封或软垫密封，下部与地板之间多用木材或软垫密封两侧与导轨之间则采用迷宫式密封。

柔性防火幕按规定可以不测量幕体表面的温度和背火侧的热辐射，但织物中的烟气浓度不应大于25%。

为了增加柔性防火幕的气密性，也设置喷水管向幕体喷水，以增加幕体的密度和质量。

3)隔声：侧舞台和后舞台设置的防火隔声幕，应具有一定的隔声能力，以防止侧舞台或后舞台的操作对主舞台演出的影响。

幕墙防火防雷施工方案1. 引言幕墙是指建筑物外墙的非承重结构，其具有遮阳、防水、保温、防火等功能。

然而，在幕墙的设计和施工中，防火和防雷是至关重要的因素。

本文将介绍幕墙防火防雷施工方案，以确保建筑物的安全和持久性。

2. 幕墙防火方案2.1 防火材料选择在幕墙的构建过程中，应选择具备良好防火性能的材料。

常见的防火材料包括防火玻璃、防火保温材料、不燃性材料等。

这些材料在施工前应经过严格的测试和认证，以确保其符合相关的防火标准。

2.2 火焰传播控制为了防止火灾在幕墙上的蔓延，必须采取控制火焰传播的措施。

其中一种常见的措施是在幕墙的内部设置防火隔离层，以阻止火焰的传播。

此外，还可以安装防火带或防火涂料，增加幕墙的耐火性能。

2.3 防火逃生通道设计在幕墙的设计中，应考虑防火逃生通道的设置。

这些通道应位于建筑物的逃生路径上，并采用防火材料构建，以确保在火灾发生时人员可以安全逃生。

3. 幕墙防雷方案3.1 接地系统设计幕墙除了需要具备防火性能外，还需要具备防雷性能。

为了保护幕墙系统免受雷击的影响，必须进行良好的接地系统设计。

接地系统可以有效地将雷电击中的电荷引导到地下，从而保护幕墙系统的安全。

3.2 防雷装置安装除了接地系统外，还可以在幕墙系统上安装防雷装置，以进一步增强幕墙的防雷性能。

常见的防雷装置包括避雷针和雷电防护带等。

这些装置可以分散雷电的电荷，在一定程度上减少雷击的危险。

3.3 防雷设施维护为了确保幕墙系统的防雷功能始终处于良好状态，必须定期进行维护和检查。

维护工作包括清洁接地系统、检查防雷装置的可靠性以及修复任何损坏的部分。

这样可以提高幕墙系统的使用寿命，并有效地降低雷击风险。

4. 总结幕墙防火和防雷是保护建筑物安全的重要因素。

通过正确选择防火材料、控制火焰传播、设计防火逃生通道以及进行良好的防雷系统设计和维护，可以有效地保护幕墙系统的安全性和持久性。

在施工过程中，必须遵循相关的安全标准和规范，确保幕墙防火防雷方案的有效实施。

舞台刚性防火幕的设计规范关键词：舞台刚性防火幕刚性防火隔离幕舞台防火幕编写：北京德恩普舞台工程技术有限公司舞台刚性防火幕设置在舞台台口处，在火灾情况下可迅速封闭台口，隔离舞台与观众厅或舞台以外的区域，防止火灾蔓延及烟雾扩散的刚性结构设备。

《舞台升降式刚性防火幕》WH0101-1996及《剧场建筑设计规范》JGJ57-2000规定：超过800 座位的特等、甲等剧场及高层民用建筑中超过800 座位的剧场舞台台口应设舞台刚性防火幕。

一、舞台刚性防火幕的设计要求：1.舞台刚性防火幕应安装在舞台台口与观众厅之间，幕体四周与舞台台口之间应有良好的密封条件, 能严密地将舞台与观众隔离, 防止烟尘串漏。

2.幕体要有足够的刚度和强度, 有较好的耐热性, 重量要轻, 变形要小。

不应使舞台空间空气因火灾发生热膨胀而推动舞台刚性防火幕。

3.为了提高耐火能力, 舞台刚性防火幕幕体表面应喷涂防火涂料, 并应配备自动喷水水帘。

4.操作控制系统要绝对保证安全可靠, 定位准确。

5.在无电源情况下幕体能自动平稳地降至舞台面, 为了保证在发生火灾时不要因为幕体降落而砸伤人, 必须在幕体下缘降至距舞台面2.5m 时, 速度控制在0.2m/s, 降至距离台面0.35m 时, 其速度控制在0.1m/s。

二、舞台刚性防火幕的组成：舞台刚性防火幕由幕体、导轨、平衡重、驱动装置、阻尼装置等组成，其耐火极限符合国际通行标准及国内有关防火规范。

紧急情况下，打开舞台刚性防火幕释放装置，幕体在50S内，靠重力下降关闭台口；当距舞台面2.5M时自动开启阻尼装置，幕体减速下降，减速落幕时间不小于10S。

1.幕体钢构由龙骨架、吊点梁、起吊环、滑轨等组成，内填充防火岩棉，外蒙防护钢板；2.在舞台刚性防火幕的两侧设有运行导轨、信号装置，并设置警示和蜂鸣器；3.配重块总重量：幕体总重量=90%~95%；4.驱动装置由电动机、减速器、阻尼机、卷筒、机械式手动释放装置等组成。

钢结构防火设计方案一、概述随着现代建筑技术的发展和广泛应用，钢结构建筑越来越受到人们的青睐。

然而，在安全性方面，钢结构建筑的防火性能一直是一个亟待解决的问题。

本文将针对钢结构建筑的防火设计方案进行深入研究，以确保钢结构建筑在火灾发生时能够有效地防火，并保障人员的生命财产安全。

二、火灾防治基本原则1. 预防为主，防控相结合在钢结构建筑的防火设计中，预防为主的原则是最为重要的。

通过合理的施工材料选择、防火阻燃涂料的使用和结构布局合理的防火隔离带等手段，预先降低火灾发生的风险。

此外，针对火灾发生的场所和环境，采取有效的防控措施，确保火灾可以及时、有效地得到控制。

2. 防火层不能脱落钢结构建筑在防火设计中，必须确保防火层牢固附着在钢结构表面，不会在火灾中脱落。

采用耐火涂料或者火焰喷涂的方式，将钢结构表面涂上耐高温、防火性能良好的涂料，以保护钢结构不受高温灼烧。

3. 防火隔离带布置合理在钢结构建筑的防火设计中，合理设置防火隔离带是至关重要的。

通过设置合适的防火墙、防火门、防火玻璃等设施，将火灾局限在火灾发生区域，减少火势蔓延的可能性，为人员疏散争取宝贵时间。

三、钢结构防火设计方案1. 火灾预防与控制（1）选择合适的建筑材料针对钢结构建筑，选取具有较高耐高温性能的防火材料非常关键。

例如，使用具备良好防火性能的防火涂料、防火板等，以减少火灾发生的可能性。

（2）合理布置消防设施在钢结构建筑中合理布置消防设施，如火灾报警系统、自动喷水灭火系统、消防通道等，以确保火灾发生时能够迅速控制火势，并开展人员疏散工作。

2. 钢结构防火层设计（1）基于涂料的防火设计采用类似耐火涂料的方式，对钢结构表面进行覆盖，形成一层防火层，以减缓火势对钢结构的侵害。

这种方法使用广泛、施工简便，并具有良好的防火效果。

（2）其他防火层设计除了涂料方式外，还可以考虑使用耐火砖、矿棉板等材料形成防火层。

这种方式适用于对钢结构要求更高的场所，可以提供更持久、更可靠的防火保护。
