图像识别中的轮廓提取算法探索引言:图像识别技术如今已经广泛应用于各个领域,其关键之一就是图像中的轮廓提取算法。
轮廓提取的准确与否直接影响到图像识别的效果。
本文将探索图像识别中常用的轮廓提取算法,并对其原理和优缺点进行分析。
一、边缘检测算法边缘检测是图像处理中最基础的一步,是进行轮廓提取的前提。
常用的边缘检测算法有Sobel算子、Laplacian算子和Canny算子等。
1. Sobel算子Sobel算子是一种基于梯度的边缘检测算法,其原理是通过计算每个像素点的梯度值来判断其是否为边缘点。
然后根据梯度值的大小确定边缘的强度,进而提取轮廓。
Sobel算子的优点是计算简单,对噪声鲁棒性强。
但其缺点也较为明显,容易产生边缘断裂的情况,并且对角线边缘检测效果较差。
2. Laplacian算子Laplacian算子是一种基于二阶导数的边缘检测算法,其原理是通过计算图像中每个像素点的二阶导数来判断其是否为边缘点。
Laplacian算子的优点是能够检测出边缘的交叉点,能够更精准地定位边缘。
但其缺点是对噪声比较敏感,容易产生误检。
3. Canny算子Canny算子是一种综合考虑多种因素的边缘检测算法,其原理是通过梯度计算、非极大值抑制和阈值处理来提取目标轮廓。
Canny算子的优点是能够提取清晰且连续的边缘,对噪声抑制效果好。
但其缺点是计算量较大,算法较为复杂。
二、区域生长算法区域生长算法是一种基于种子点的轮廓提取方法,其原理是在图像中选择若干个种子点,然后通过像素点之间的相似性判断来逐渐生长成为一个完整的区域。
区域生长算法的优点是能够提取出连续且相似的轮廓,适用于要求较高的图像识别任务。
但其缺点是对种子点的选择比较敏感,容易受到图像质量和噪声的影响。
三、边缘跟踪算法边缘跟踪算法是一种基于边缘连接的轮廓提取方法,其原理是通过追踪边缘点的连接关系,形成完整的轮廓。
边缘跟踪算法的优点是能够提取出精细的轮廓,并且对噪声抑制效果好。
计算机视觉中的轮廓线提取技术随着现代技术的迅速发展,计算机视觉技术也日渐成熟。
其中轮廓线提取技术是视觉算法中一个重要的环节,它能够从图像中提取出物体的轮廓线,为图像处理、目标检测、三维建模等应用提供基础支持。
本文将介绍计算机视觉中的轮廓线提取技术,包括方法原理、应用场景以及相关算法。
一、轮廓线提取技术原理轮廓线提取是数字图像处理中一个重要的过程,它主要通过对图像进行边缘检测和特征提取,来实现对物体轮廓线的提取。
轮廓线是物体和背景之间的边界线,它具有明显的区分度,适用于识别物体的形状、大小和位置等信息。
轮廓线提取技术的主要流程包括:1. 去噪:对原始图像进行降噪处理,使得图像更加干净,有利于后续的边缘检测和特征提取。
2. 边缘检测:经过降噪后,对图像进行边缘检测,以便提取出物体的轮廓线。
边缘检测算法主要有Sobel算子、Canny算子、Laplacian算子等。
3. 特征提取:提取边缘点,将其组成闭合的轮廓线。
常用的特征提取算法有霍夫变换、最大连通区域分析等。
二、轮廓线提取算法1. Sobel算子Sobel算子是一种边缘检测算法,在数字图像处理中广泛应用。
该算法通过对图像进行卷积操作,来提取出图像中的边缘点。
Sobel算子具有简单、易于实现的特点,但是提取出的边缘点可能不够准确,容易受到噪声的影响。
2. Canny算子Canny算子是一种比较常用的边缘检测算法,它对图像进行多次卷积操作,以提取出图像中的边缘点。
Canny算子具有高灵敏度和低误检率的特点,可以有效地提取出物体的轮廓线,受到很广泛的应用。
3. Laplacian算子Laplacian算子是一种利用二阶偏导数求解的边缘检测算法,它主要通过对图像进行拉普拉斯滤波,来提取出图像中的边缘点。
Laplacian算子具有灵敏度高、响应速度快的特点,但是容易受到噪声的干扰。
三、轮廓线提取技术的应用场景轮廓线提取技术可以应用于多个领域,如图像处理、目标检测、三维建模等。
opencv轮廓提取原理标题:OpenCV轮廓提取原理引言:OpenCV是一个开源的计算机视觉库,提供了丰富的图像处理和分析功能。
其中,轮廓提取是一项重要的技术,可以用于目标检测、图像分割等应用。
本文将介绍OpenCV中轮廓提取的原理及其应用。
一、什么是轮廓?轮廓是指图像中连续的边界线,可以用一系列的点来表示。
在图像处理中,轮廓是由边缘检测算法得到的。
边缘检测是一种识别图像中明暗变化的方法,常用的算法有Sobel、Canny等。
二、OpenCV中的轮廓提取方法OpenCV提供了多种轮廓提取的方法,其中最常用的是findContours 函数。
该函数可以根据二值化图像找到图像中的轮廓,并将其保存为一个轮廓向量。
三、轮廓提取的原理轮廓提取的基本原理是通过图像的边缘信息来确定物体的边界。
具体步骤如下:1. 图像预处理:首先,对原始图像进行预处理,包括灰度化、降噪、二值化等操作。
这一步的目的是将图像转换为二值图像,使得物体与背景能够更好地区分开来。
2. 边缘检测:利用边缘检测算法,如Sobel、Canny等,在二值化图像中找到物体的边缘。
边缘检测算法会计算图像中每个像素点的梯度值,梯度值较大的点被认为是边缘点。
3. 轮廓提取:根据边缘图像,使用findContours函数将边缘点连接起来,形成物体的轮廓。
findContours函数会返回一个轮廓向量,其中每个轮廓由一系列的点表示。
4. 轮廓处理:根据需要,可以对轮廓进行进一步的处理,如轮廓拟合、轮廓面积计算等。
这些处理可以用于物体检测、形状识别等应用。
四、轮廓提取的应用轮廓提取在计算机视觉和图像处理中有广泛的应用,包括但不限于以下几个方面:1. 目标检测:通过提取图像中物体的轮廓,可以实现目标检测。
例如,可以通过形状匹配的方法,在图像中找到与给定模板形状相似的物体。
2. 图像分割:轮廓提取可以用于图像分割,将图像中的不同物体分离开来。
例如,在医学图像中,可以通过轮廓提取将肿瘤与正常组织分割开来。
轮廓提取的智能算法1背景介绍轮廓提取是一种在图像处理中常用的算法,它可以实现对图像中目标物体的轮廓进行提取和描述。
在计算机视觉、图像识别、物体检测等领域中有着广泛的应用。
而随着人工智能技术的不断发展,轮廓提取的算法也在不断优化和完善。
2轮廓提取的基本原理轮廓提取的基本原理是基于像素点之间的差异进行计算,将相邻的像素点进行比较,在差异达到一定阈值的情况下,就认为这两个像素点是不同的,因此可以将它们相连成线条,从而得到目标物体的轮廓线。
常用的算法有Canny算法、边缘检测算法、边缘连接算法等。
3基于深度学习的轮廓提取算法传统的轮廓提取算法存在一些问题,比如在处理复杂图像或噪声干扰图像时,提取的轮廓线可能不准确。
而基于深度学习的轮廓提取算法可以更好地解决这些问题。
基于深度学习的轮廓提取算法主要是利用深度神经网络来实现的。
它通过使用卷积神经网络(CNN)对图像进行训练,从而获取到图像中的特征信息,并将其用于轮廓线的提取和描述。
这种算法的优点在于可以针对不同类别的图像进行训练和优化,从而提高算法的准确性和鲁棒性。
4基于强化学习的轮廓提取算法另外,还有基于强化学习的轮廓提取算法,它是基于强化学习的智能算法,通过对图像中的轮廓进行监督学习和探索,来确定最优的轮廓线。
这种算法可以更好地适应复杂图像和噪声干扰的情况,从而提高轮廓提取的准确度。
5轮廓提取的应用轮廓提取的应用非常广泛。
一方面,它可以用于计算机视觉和图像识别等领域,从而实现对物体的检测、跟踪和识别等功能;另一方面,它可以用于医学影像领域,如CT扫描图像的分析和诊断等。
此外,轮廓提取还可以用于计算机图形学,如建模、动画制作、虚拟现实等领域中。
6结论随着人工智能技术的不断发展,轮廓提取的算法也在不断优化和完善。
基于深度学习和强化学习的智能算法,使得轮廓提取可以更好地适应复杂图像和噪声干扰的情况,从而提高轮廓提取的准确度和鲁棒性。
而轮廓提取广泛应用于计算机视觉、医学影像和计算机图形学等领域中,在实际应用中具有重要的意义。

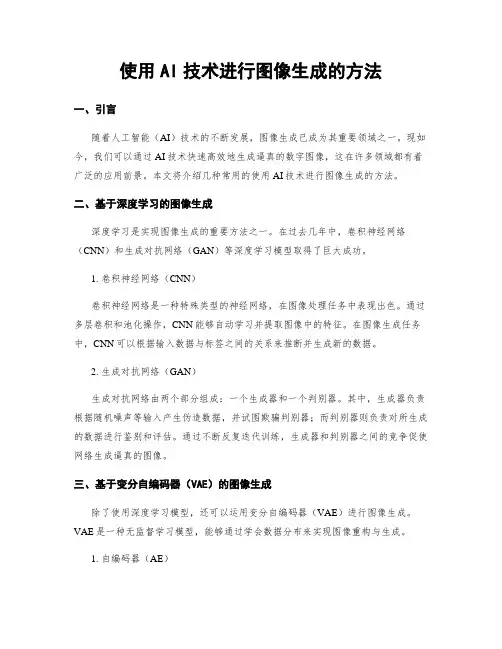

使用AI技术进行图像生成的方法一、引言随着人工智能(AI)技术的不断发展,图像生成已成为其重要领域之一。
现如今,我们可以通过AI技术快速高效地生成逼真的数字图像,这在许多领域都有着广泛的应用前景。
本文将介绍几种常用的使用AI技术进行图像生成的方法。
二、基于深度学习的图像生成深度学习是实现图像生成的重要方法之一。
在过去几年中,卷积神经网络(CNN)和生成对抗网络(GAN)等深度学习模型取得了巨大成功。
1. 卷积神经网络(CNN)卷积神经网络是一种特殊类型的神经网络,在图像处理任务中表现出色。
通过多层卷积和池化操作,CNN能够自动学习并提取图像中的特征。
在图像生成任务中,CNN可以根据输入数据与标签之间的关系来推断并生成新的数据。
2. 生成对抗网络(GAN)生成对抗网络由两个部分组成:一个生成器和一个判别器。
其中,生成器负责根据随机噪声等输入产生伪造数据,并试图欺骗判别器;而判别器则负责对所生成的数据进行鉴别和评估。
通过不断反复迭代训练,生成器和判别器之间的竞争促使网络生成逼真的图像。
三、基于变分自编码器(VAE)的图像生成除了使用深度学习模型,还可以运用变分自编码器(VAE)进行图像生成。
VAE是一种无监督学习模型,能够通过学会数据分布来实现图像重构与生成。
1. 自编码器(AE)自编码器是一种神经网络,旨在将输入数据压缩到低维表示,并尽可能准确地重新构建出原始输入数据。
自编码器由两个主要部分组成:编码器和解码器。
编码过程将输入数据转换为潜在空间中的表示,而解码过程则将该表示映射回原始输入空间。
2. 变分自编码器(VAE)变分自编码器加入了概率因素,并通过训练模型来学习数据集的概率分布。
VAE使用随机抽样的方式从潜在空间中采样,并利用解码器将采样得到的潜在向量映射回输入空间,从而实现图像生成。
四、基于轮廓线的图像生成除了直接从图像数据中生成,还可以通过轮廓线生成图像。
这种方法在一些特殊的应用场景中很有用,比如人脸重建等。

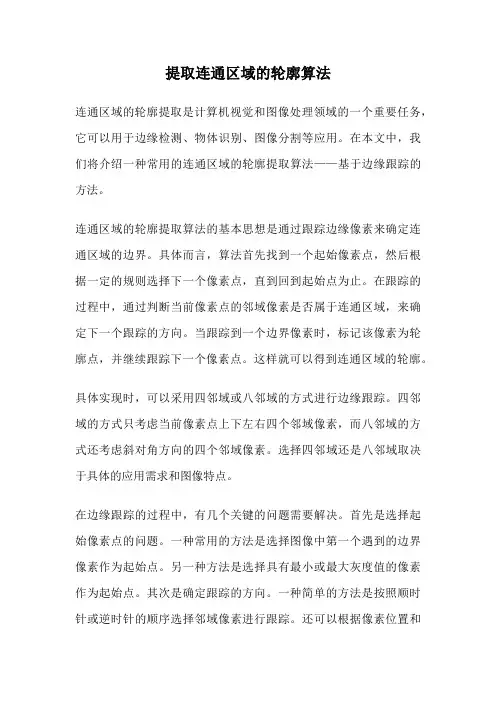

提取连通区域的轮廓算法连通区域的轮廓提取是计算机视觉和图像处理领域的一个重要任务,它可以用于边缘检测、物体识别、图像分割等应用。
在本文中,我们将介绍一种常用的连通区域的轮廓提取算法——基于边缘跟踪的方法。
连通区域的轮廓提取算法的基本思想是通过跟踪边缘像素来确定连通区域的边界。
具体而言,算法首先找到一个起始像素点,然后根据一定的规则选择下一个像素点,直到回到起始点为止。
在跟踪的过程中,通过判断当前像素点的邻域像素是否属于连通区域,来确定下一个跟踪的方向。
当跟踪到一个边界像素时,标记该像素为轮廓点,并继续跟踪下一个像素点。
这样就可以得到连通区域的轮廓。
具体实现时,可以采用四邻域或八邻域的方式进行边缘跟踪。
四邻域的方式只考虑当前像素点上下左右四个邻域像素,而八邻域的方式还考虑斜对角方向的四个邻域像素。
选择四邻域还是八邻域取决于具体的应用需求和图像特点。
在边缘跟踪的过程中,有几个关键的问题需要解决。
首先是选择起始像素点的问题。
一种常用的方法是选择图像中第一个遇到的边界像素作为起始点。
另一种方法是选择具有最小或最大灰度值的像素作为起始点。
其次是确定跟踪的方向。
一种简单的方法是按照顺时针或逆时针的顺序选择邻域像素进行跟踪。
还可以根据像素位置和灰度值的变化来确定跟踪的方向。
最后是确定何时终止跟踪的问题。
一般情况下,当回到起始点时,跟踪结束。
但是在实际应用中,可能需要根据具体需求设置其他的终止条件。
除了基本的边缘跟踪算法,还可以通过一些优化方法来提高连通区域轮廓提取的效果。
一种常用的优化方法是使用边缘连接算法,将多个局部的轮廓线连接成一个完整的轮廓线。
另一种优化方法是使用像素标记算法,将已经访问过的像素标记为已处理,避免重复处理。
连通区域的轮廓提取算法是图像处理领域中的一个重要问题。
通过跟踪边缘像素并标记轮廓点,可以有效地提取连通区域的边界信息。
在实际应用中,可以根据具体需求选择不同的边缘跟踪方式和优化方法,以达到更好的效果。

MATLAB 软件使用简介MATLAB 是一个功能强大的数学软件, 它不但可以解决数学中的数值计算问题, 还可以解决符号演算问题, 并且能够方便地绘出各种函数图形。
MATLAB自1984年由美国的MathWorks公司推向市场,现已成为国际最优秀的科技应用软件之一。
一、MATLAB 的工作界面启动MATLAB后, 出现MATLAB命令窗口,空白区域是MATLAB 的工作区, 在此可输入和执行命令。
二、 MATLAB 操作的注意事项●在工作区输入MATLAB命令后, 按下Enter键才能执行命令。
●MATLAB 是区分字母大小写的。
●如果不想显示结果,只要在所输入命令的后面加上一个分号“;”即可。
如:x= 2 + 3↙ x=5x = 2 + 3 ; ↙不显示结果5●如果一个表达式一行写不下,可以在行尾键入“...”来换行。
如:q=5^6+sin(pi)+exp(3)+(1+2+3+4+5) ...-5+1/2-567●命令行与M文件中的百分号“%”标明注释。
三、MATLAB的变量与表达式●MATLAB的变量名MATLAB的变量名是用一个字母打头,后面最多跟19个字母或数字。
应该注意不要用MATLAB中的内部函数或命令名作为变量名。
列出当前工作空间中的变量命令为:who 将内存中的当前变量以简单形式列出;whos 列出当前内存变量的名称、大小、类型等信息;clear 清除内存中的所有变量与函数。
● MATLAB 常用的预定义变量ans :保存计算结果的缺省变量;Inf 或inf :无穷大; i 或jpi :圆周率π。
● MATLAB 的运算符数学运算符:+,-,*, \(左除), / (右除) , ^ (乘幂) 关系运算符:<, >, <=, >=, = =(等于), ~= (不等于) 逻辑运算符:&(逻辑与), |( 逻辑或), ~( 逻辑非)● MATLAB 的表达式及语句表达式由运算符、函数、变量名和数字组成的式子。
提取照片线稿的方法
下面介绍如何提取照片线稿:
1. 首先,当你需要从一张照片中提取线稿时,应该将照片转换为黑
白图像。
通常,将照片转换为黑白图像能更清楚地提取出照片线稿的细节。
要将照片转换为黑白图像,你可以使用许多软件或在线服务,例如Photoshop、GIMP等。
2. 然后,用滤镜工具来提取图像的线稿。
滤镜可以帮助我们从大量
像素中减少噪点,而且滤镜能够更容易地抓住照片中的细节,例如边缘和
高光。
滤镜的使用也可以帮助我们将照片中的色彩更改为黑白,使其看起
来更清晰。
许多图像处理软件中都有滤镜工具,例如Photoshop、GIMP、Affinity Photo等等。
3. 接下来,使用程序来提取图像的线稿。
不同的程序可以以不同的
方式提取照片线稿。
其中,最常用的方法是Canny边缘检测算法,它使用
高斯平滑算法在图像中进行边缘检测,然后从中提取出照片线稿。
另一种
常用方法是轮廓检测,它利用颜色、灰度以及纹理等来定位图像中的轮廓线,从而提取照片线稿。
4.最后,使用软件来完善照片线稿。
轮廓线追踪算法在图像处理中的应用图像处理是计算机科学中一项非常重要的研究领域。
随着数字媒体领域的快速发展,越来越多的人和机构开始关注图像处理技术。
图像处理涉及诸多技术,比如图像增强、数字滤波、形态学处理等。
而轮廓线追踪算法在图像处理中的应用也越来越受到关注。
什么是轮廓线追踪算法?轮廓线追踪算法是一种常见的图形处理算法。
它的作用是将物体轮廓或边缘所在像素点的坐标值按顺序连接起来,形成一个轮廓或边缘的闭合路径。
轮廓线追踪算法是用来获取边缘或轮廓线的关键算法之一。
轮廓线追踪算法的运用轮廓线追踪算法在图像处理中应用广泛,例如人脸识别、车牌识别、数字识别等。
其中,在数字识别中,轮廓线追踪算法被广泛应用。
数字识别是图像处理中一个重要的研究方向,数字识别的目的是从未知的图像中识别出数字,自动的将数字区别开来。
数字识别主要分为两个阶段:预处理和识别。
预处理阶段是将原始的图像经过去噪、二值化、轮廓提取等处理之后,得到可以识别的数字的图像。
识别阶段是将预处理之后的图像传递到识别模型中,根据模型返回结果来判断图像中的数字。
而轮廓线追踪算法则是在预处理阶段中扮演着重要的角色。
轮廓线提取的过程,首先需要进行图像的二值化。
在二值化之后,我们就需要将图像中的轮廓线提取出来。
这时,轮廓线追踪算法就起到了关键作用。
轮廓线提取就是通过轮廓线追踪算法将边缘检测之后的像素点连接起来,形成一个封闭的轮廓。
轮廓线提取可以采用多种算法,其中最常用的是基于边沿像素点的轮廓线追踪算法。
这种算法在处理图像中的边缘或轮廓时,会从某个像素点开始,顺着边沿向一个方向探寻新的像素点,然后验证这个像素点是否在轮廓线上。
如果是,就按照顺时针或逆时针方式依次连接它们。
这种算法一般是沿着边沿像素点,以顺时针或逆时针方向搜索相邻像素点并连接起来,直到封闭成轮廓线,从而得到了图像中的轮廓线。
轮廓线追踪算法的优势轮廓线追踪算法在数字图像处理中具有很大的优势。
首先,它可以识别出图像中的重要轮廓信息。
轮廓提取的算法原理和代码c++实现轮廓提取是图像处理中的一种常用技术,用于从图像中提取出感兴趣的物体的轮廓。
其实现原理是通过轮廓提取算法来将物体与背景分开,使得只有物体的轮廓部分被保留下来,而其他部分则被过滤掉。
轮廓提取的原理基于图像的边缘检测技术,边缘检测的目的是检测图像中的边缘(即物体与背景之间的边界)。
边缘检测是通过使用滤波器来检测图像中梯度变化的位置,由此找到物体与背景之间的边界。
常用的边缘检测算法有Sobel、Prewitt、Canny等。
接下来,我们可以使用轮廓提取的算法来进一步处理生成的边缘检测结果,提取出感兴趣的物体轮廓。
首先,需要读取一张图像并将其转为灰度图像。
接下来,可以使用基于轮廓的算法,从图像中提取出感兴趣的物体轮廓。
常用的轮廓提取算法有findContours和drawContours。
其中,findContours用于查找物体轮廓的像素点,而drawContours用于绘制轮廓线条。
下面是使用OpenCV库实现轮廓提取算法的C++代码:#include <opencv2/opencv.hpp>using namespace cv;// 转为灰度图像cvtColor(image, gray, COLOR_BGR2GRAY);// 边缘检测Mat edges;Canny(gray, edges, 100, 200);// 绘制轮廓Mat drawing = Mat::zeros(edges.size(), CV_8UC3);for (int i = 0; i < contours.size(); i++){Scalar color = Scalar(0, 0, 255); // 红色drawContours(drawing, contours, i, color, 2, LINE_8, hierarchy, 0);}return 0;}从以上代码中可以看出,我们首先读取一张彩色图像,并将其转为灰度图像。
在MATLAB中,可以使用Canny算法来提取图像的轮廓线。
以下是一个简单的示例代码,演示如何使用Canny算法提取轮廓线:
matlab
# 读取图像
img = imread('image.jpg');
# 转换为灰度图像
gray_img = rgb2gray(img);
# 使用Canny算法提取轮廓线
edges = edge(gray_img, 'Canny');
# 显示原始图像和提取的轮廓线
subplot(1, 2, 1);
imshow(img);
title('原始图像');
subplot(1, 2, 2);
imshow(edges);
title('提取的轮廓线');
在这个示例中,首先使用imread函数读取一张图像,然后使用rgb2gray函数将其转换为灰度图像。
接下来,使用edge函数并指定'Canny'作为算法参数来提取轮廓线。
最后,使用imshow函数显示原始图像和提取的轮廓线。
需要注意的是,Canny算法是一种多阶段算法,包括滤波、非极大值抑制、双阈值检测和滞后阈值等步骤。
在MATLAB中,Canny算法的实现可能因版本而异,因此具体实现细节可能会有所不同。
CAD中的轮廓提取方法CAD(计算机辅助设计)是一种广泛应用于工程和建筑领域的软件工具,它能够帮助设计师利用计算机图形处理功能来创建、编辑和修改复杂的设计图纸。
在CAD中,轮廓提取是一个常用的功能,它能够方便快捷地从设计图纸中提取出需要的轮廓线条,为后续的操作和分析提供便利。
本文将介绍几种常见的CAD中的轮廓提取方法。
第一种方法是通过使用CAD软件的线条编辑工具手动绘制轮廓线条。
在CAD软件中,我们可以使用绘制直线、弧线等基本工具来手动绘制出整体轮廓。
这种方法适用于简单和规则形状的设计,如矩形或圆形等。
它的优点是操作灵活,可以根据实际需要进行调整和修改。
但对于复杂的非规则形状,手动绘制的方法就较为繁琐和耗时了。
第二种方法是利用CAD软件的轮廓提取工具。
许多CAD软件在其工具箱中都有专门的轮廓提取工具,例如AutoCAD中的“边界”命令。
通过选择需要提取轮廓的对象,软件会自动识别出物体的边界,并生成对应的轮廓线条。
这种方法相比于手动绘制轮廓线条更加高效和准确,可以节省大量的时间和精力。
第三种方法是利用CAD软件的快捷键和命令来实现轮廓提取。
许多CAD软件都支持自定义快捷键,可以将常用的轮廓提取命令设置为快捷键,以提高工作效率。
例如,在AutoCAD中,我们可以使用“P”键来执行轮廓提取命令,通过选择需要提取轮廓的对象,软件会自动进行边界识别和轮廓生成。
这种方法可以极大地简化操作流程,提高工作效率。
第四种方法是利用CAD软件的辅助工具和插件来实现轮廓提取。
许多CAD软件都有丰富的插件和扩展工具,可以增强软件的功能和性能。
例如,在SolidWorks中,我们可以使用辅助工具“外形提取”来快速提取物体的轮廓线条。
通过选择要提取的物体,该工具会自动识别其边界并生成轮廓线条。
这种方法适用于复杂和非规则形状的设计,可以大大简化操作流程和减少工作量。
除了以上几种方法外,还可以结合使用CAD软件中的其他功能和工具来提高轮廓提取的效果。
定向区域生长的激光轮廓线提取定向区域生长(Region Growing)是一种常用的图像处理技术,用于提取图像中特定区域的轮廓线。
它基于像素之间的相似性,通过逐步生长的方式将相邻像素分组,并最终形成连续的轮廓线。
在定向区域生长算法中,首先需要选择一个种子像素作为起始点。
然后,通过定义相似性准则,判断种子像素与其周围像素的相似程度。
如果相似性满足预设条件,那么这些像素将被添加到区域中,并继续向外扩展。
这个过程将一直进行下去,直到达到设定的停止准则为止。
为了更好地理解定向区域生长的概念,我们可以以医学影像为例进行说明。
假设我们有一张CT扫描图像,我们想要提取出肿瘤的轮廓线。
首先,我们选择一个肿瘤内部的像素作为种子点。
然后,通过计算该像素与周围像素的相似性,将符合条件的像素添加到肿瘤区域中。
这个过程将不断重复,直到整个肿瘤区域被完整地提取出来。
定向区域生长的优点在于它能够自动地将相似的像素聚集在一起,从而形成连续的轮廓线。
与其他轮廓提取方法相比,定向区域生长更加灵活和智能化。
它不仅可以用于提取图像中的目标物体轮廓,还可以用于图像分割、边缘检测等应用。
然而,定向区域生长也存在一些问题和挑战。
首先,种子点的选择对结果影响较大。
如果选择的种子点不准确,可能会导致轮廓提取不完整或错误。
因此,在实际应用中,种子点的选择需要经过仔细考虑和实验验证。
定向区域生长的计算复杂度较高。
由于需要对每个像素进行相似性计算和判断,算法的时间复杂度较高。
为了提高算法的效率,可以采用一些优化方法,如并行计算和分布式处理。
定向区域生长在处理一些特定情况时可能会存在问题。
例如,在图像中存在较大的灰度变化或噪声时,定向区域生长可能会受到干扰,导致轮廓提取不准确。
因此,在实际应用中,需要根据具体情况选择合适的相似性准则和参数。
定向区域生长是一种常用的图像处理技术,用于提取图像中特定区域的轮廓线。
它基于像素之间的相似性,通过逐步生长的方式将相邻像素分组,并最终形成连续的轮廓线。
halcon 轮廓提取生成 dxf格式Halcon是一款广泛应用于机器视觉领域的软件开发工具。
它提供了丰富的图像处理和分析功能,包括轮廓提取、特征识别和图像测量等功能。
在Halcon中,轮廓提取是一项重要的功能,可以将图像中感兴趣的轮廓提取出来,进行后续的分析和处理。
本文将介绍如何使用Halcon来实现轮廓提取,并将提取到的轮廓保存为dxf格式的文件。
首先,我们需要准备好一张待处理的图像。
可以使用Halcon提供的图像采集功能来获取一张图像,或者从本地硬盘中导入一张图像。
接下来,我们需要使用图像预处理功能来增强图像的对比度和边缘信息,以便更好地进行轮廓提取。
常用的图像预处理方法包括灰度化、平滑滤波和边缘增强等。
在进行轮廓提取之前,我们需要根据图像特点选择合适的轮廓提取算法。
Halcon提供了多种轮廓提取算法,包括边缘检测、区域生长和形态学操作等。
根据实际需求和图像特点,选择合适的算法可以提高轮廓提取的准确性和效果。
在Halcon中,轮廓提取的结果是一个包含一系列连续点的轮廓线。
为了保存轮廓线的信息,并方便后续的处理和分析,我们可以将轮廓线保存为dxf格式的文件。
dxf是一种常用的CAD文件格式,可以被多种CAD软件识别和打开。
通过Halcon提供的文件操作功能,我们可以将轮廓线保存为dxf格式的文件。
具体的操作步骤如下:1.创建一个dxf文件对象:dxf := create_dxf('output.dxf')2.设置dxf文件的属性,如单位、线宽等:set_dxf_attrib(dxf, 'UNITS', 'millimeter')set_dxf_attrib(dxf, 'LINEWIDTH', 0.5)3.将轮廓线写入dxf文件:write_dxf_contour(dxf, contour)4.关闭dxf文件对象:close_dxf(dxf)在上述代码中,'output.dxf'表示要保存的dxf文件的路径和文件名,'millimeter'表示dxf文件的单位为毫米,0.5表示轮廓线的线宽为0.5毫米。
数学实验报告实验二图像轮廓线提取技术学院专业姓名学号成绩单序号提交日期一、实验目的1.了解对matlab的图像处理功能,掌握基本的图像处理方式;2.掌握imread,imshow,imwrite,subplot,title等的基本使用方法。
3.掌握图像轮廓线提取的简单方法并上机实现。
4.了解matlab自带的边界检测算子的使用,提高对复杂图像处理的能力。
二、实验要求1.任意选取一幅灰度图像和一幅彩色图像,对算法中若干关键语句中进行调整,得出不同的实验结果,对这些结果进行分析,并与MATLAB自带的边缘检测做对比。
2.提出其它的轮廓线提取方法,与简单阈值法进行比较分析。
三、实验过程1.任意选取一幅灰度图像和一幅彩色图像,对算法中若干关键语句中进行调整,得出不同的实验结果,对这些结果进行分析。
⑴灰度图的轮廓线提取,M文件代码:function gray(pix,n) %灰度图的轮廓线提取A=imread(pix); %读取指定的灰度图%生成与图像对应的矩阵[a,b]=size(A); %a,b分别等于矩阵A的行数和列数B=double(A); %将矩阵A变为双精度矩阵D=40*sin(1/255*B); %将矩阵B进行非线性变换T=A; %新建与A同等大小矩阵for p=2:a-1 %处理图片边框内的像素点for q=2:b-1if(D(p,q)-D(p,q+1))>n|(D(p,q)-D(p,q-1))>n|(D(p,q)-D(p+1,q))>n|(D(p,q)-D(p-1,q))>n|( D(p,q)-D(p-1,q+1))>n|(D(p,q)-D(p+1,q-1))>n|(D(p,q)-D(p-1,q-1))>n|(D(p,q)-D(p+1,q +1))>nT(p,q)=0; %置边界点为黑色%新建轮廓线矩阵elseT(p,q)=255; %置非边界点为白色end;end;end;subplot(2,1,1); %将窗口分割为两行一列,下图显示于第一行image(A); %显示原图像title('灰度图原图'); %图释axis image; %保持图片显示比例subplot(2,1,2); %下图显示于第二行image(T); %显示提取轮廓线后的图片title('提取轮廓线'); %图释axis image;①调整算法中的灰度值差值n,得到图像如下:图一n=1 图二n=5图三n=10 图四n=20②调整像素的灰度值T(p,q),实验图像如下:图五边界点T(p,q)=0,非边界T(p,q)=255 图六边界点T(p,q)=20,非边界T(p,q)=120 ③调整非线性变化D=40*sin(1/255*B)中的系数,设其系数为A,所得实验图像如下:图七系数A=100 图八系数A=400图九系数A=15 图十系数A=40实验结果分析:①图一,二,三,四表明,灰度值差值在提取轮廓线中起到了决定性的作用,调整灰度值差值可以修整轮廓线的提取效果,差值越大则满足条件的边界点越少,边界点与非边界点区分不明显,提取的轮廓线较为模糊;差值越小则满足条件的边界点越多,提取的轮廓线线条较粗,精度也较低且颜色较深。
因此,在实际提取轮廓线时,为了达到最佳的提取效果,应该多次调整差值n,提高轮廓线的精度同时减少断点。
②图五,图六表明,调整像素的灰度值可以改变图像轮廓线的灰度级以及图像本身的背景,即改变非边界点的灰度级。
③图七,八,九,十表明,提取轮廓线时改变算法中非线性变化的系数,其效果相当于改变灰度值差值n。
在灰度值差值n相同的情况下,非线性变换的系数越大,其效果相当于差值n越小;相反,非线性变换的系数越小,其效果相当于差值n越大⑵彩色图的轮廓线提取,M文件代码:function color(pix,n) %彩色图片轮廓线提取函数A=imread(pix); %读取指定彩色图片for i=1:3 %依次从三个矩阵中提取轮廓线if i==1 %从红色矩阵提取E=A(:,:,1); ;else if i==2 %从绿色矩阵提取E=A(:,:,2); ;else E=A(:,:,3); ; %从蓝色矩阵提取end;end;H=double(E); %将选择的矩阵变为双精度矩阵F=40*sin(1/255*H); %进行非线性变换[k,j]=size(E); % k,j分别为矩阵D的行数和列数T=A;for p=2:k-1for q=2:j-1if(F(p,q)-F(p,q+1))>n|(F(p,q)-F(p,q-1))>n|(F(p,q)-F(p+1,q))>n|(F(p,q)-F(p-1,q))> n|(F(p,q)-F(p-1,q+1))>n|(F(p,q)-F(p+1,q-1))>n|(F(p,q)-F(p-1,q-1))>n|(F(p,q)-F( p+1,q+1))>nT(p,q,1)=0;T(p,q,2)=0;T(p,q,3)=0; %置边界点黑色elseT(p,q,1)=255;T(p,q,2)=255;T(p,q,3)=255;%置非边界点白色end;end;end;subplot(2,2,i+1); %将窗口分割为两行两列,下图显示于第i+1位置image(T);%显示轮廓线if i==1 %从红色矩阵提取title('从红色矩阵提取');else if i==2 %从绿色矩阵提取title('从绿色矩阵提取');else title('从蓝色矩阵提取'); %从蓝色矩阵提取end; %图释axis image; %保持图片显示比例end;subplot(2,2,1); %下图显示于第1位置image(A); %显示原彩色图片title('彩色图原图'); %图释axis image; %保持图片显示比例end;改变灰度值差值n,所得图像如下:图十一n=1 图十二n=5图十三n=10 图十四n=20实验结果分析:从图十一,十二,十三,十四可以看到,对于彩色图而言,由于其像素点都是由红、绿、蓝三色的强度值一起定义其颜色,因此,即使对于相同灰度值差值n,对同一彩色图的不同单色矩阵提取轮廓线时,其效果是十分不同的。
例如在本实验中,蓝色矩阵提取效果最好,绿色次之,红色较差。
灰度图差值n 的影响则与其对灰度图的影响相同2.利用matlab自带的算子进行边缘检测利用matlab中log算子,roberts算子,sobel算子进行边缘检测,M文件代码:A=imread('C:\Users\wonder\Desktop\cc.JPG');B=rgb2gray(f);subplot(2,3,2);imshow(A);title(‘原始图像');C=edge(B,'log');subplot(2,3,4);imshow(C);title('log算子分割结果');D=edge(B,'sobel','both');subplot(2,3,5);imshow(D);title('sobel算子分割结果');E=edge(B,'roberts');subplot(2,3,6);imshow(E);title('roberts算子分割结果');实验图像如下:实验结果分析:从实验图像可知,对于同一图片,采用matlab中不同算子进行边缘检测时,其轮廓线提取结果也是不同的,例如在本实验中,采用roberts算子提取的轮廓线效果最好,sobel次之,log算子提取结果则较差。
在实际操作中,应该根据原始图像的具体情况采用合适的算子。
3.提出其它的轮廓线提取方法,与简单阈值法进行比较分析㈠算法思路:将指针在像素矩阵上依次移动,每到达一点时,取出其自身及其周围共9个像素点进行分析。
利用std函数计算这9个灰度值的标准差,当该值大于预设阈值n时,判断该点为边界点。
⑵M文件代码:clear;clf;a=imread('C:\Users\wonder\Desktop\cc.jpg');[s1,s2,s3]=size(a);n=30;b=a(:,:,1);b=b./2;for i=2:1:s1-1for j=2:1:s2-1c=[b(i-1,j-1:j+1,1),b(i,j-1:j+1,1),b(i+1,j-1:j+1,1)]; %将9个像素点排成一行s=std(double(c)); %计算九个像素点的标准差if s>n %将标准差与阈值n比较d(i,j,1)=0;else d(i,j,1)=255;endend;end;size(d);imshow(d);⑶实验图像如下:n=2 n=8n=12 n=18与简单阈值法进行比较分析:本算法采用指针对相素矩阵进行提取,由于指针的灵活性,算法相对于简单阈值法而言更为灵活,效率更高。
此外,算法采用像素点的标准差与阈值n 进行比较,而不是将其非线性变化后再与阈值n 比较,而标准差的误差较小,因此采用本算法提取轮廓线相对于简单阈值法而言,效果更好。
