音频处理中的FFT和DFT技术随着科学技术的不断发展,音频处理技术也得到了越来越广泛的应用。
而将音频信号进行数字化处理的基础就是离散傅里叶变换(DFT)和快速傅里叶变换(FFT)技术。
1. DFT技术离散傅里叶变换(DFT)是指将一个周期序列分成若干个等间隔的点,并用余弦函数和正弦函数的组合来描述这些点的一种数学变换方法。
DFT不仅能够将时域信号转换为频域信号,还可以将频域信号还原为时域信号。
DFT在音频处理中主要应用在频谱分析、降噪、滤波器设计、相位检测等方面。
例如,在频谱分析中,DFT可以将音频信号分解为一系列不同频率的正弦和余弦波形,从而能够分析不同频率的信号成分。
2. FFT技术快速傅里叶变换(FFT)是一种优化的DFT算法。
与DFT相比,FFT算法可以在很短的时间内完成计算,并能够处理更大规模的数据。
因此,FFT技术在数字信号处理中得到了广泛的应用。
FFT在音频处理中的主要应用方面有频谱分析、语音信号处理、音乐合成等。
例如,在语音信号处理中,FFT技术可以用于特征提取和识别,从而能够实现语音识别和语音合成的技术。
3. 应用案例在音频处理中,FFT和DFT技术被广泛地应用,并在多个领域产生了积极的成果。
一个典型的应用案例是音频降噪技术。
传统的降噪方法往往难以准确地抑制噪声,并且容易导致信号失真。
而应用FFT技术可以有效地降低噪声干扰,并且保留语音信号的清晰度。
在音乐合成方面,FFT技术也有着广泛的应用。
例如,曾经有一家名为Ninite的公司使用FFT技术来创建演奏艺术家的虚拟演奏声音库,以此来改变电子音乐的制作方式。
总之,FFT和DFT技术在音频处理中的应用范围非常广泛,涵盖了从频谱分析到语音信号处理,甚至包括音乐合成等多种领域。
随着人工智能和深度学习技术的不断发展,这两种技术的应用价值也将得到更广泛的发挥。
数字信号处理课程设计报告书课题名称 音频信号的谱分析及滤波姓 名学 号院、系、部 物理与电信工程系 专 业通信工程指导教师2011年 06月24日※※※※※※※※※ ※※ ※※ ※※ ※※※※※※※※※2008级学生数字信号 处理课程设计一、设计任务及要求:设计任务:录制一段音频(如歌曲,说话声等),采用MATLAB工具对此音频信号用FFT作谱分析。
录制一段加入噪声的音频(如在歌声中加入尖锐的口哨声或者其他噪声),采用MATLAB工具对此音频信号用FFT作谱分析。
选择合适的指标,设计FIR数字滤波器,将音频中加入的噪声信号减弱或滤除。
设计要求:(1) 掌握数字信号处理的基本概念,基本理论和基本方法。
(2) 掌握序列快速傅里叶变换方法。
(3) 掌握利用MATLAB对语音信号进行频谱分析。
(4) 掌握MATLAB设计IIR对信号进行滤波的方法。
指导教师签名:2011 年06月14 日二、指导教师评语:指导教师签名:2011年06月26 日三、成绩验收盖章2011年06 月26日音频信号的谱分析及滤波刘娟(湖南城市学院物理与电信工程系通信工程专业,益阳,413000)1设计目的(1) 采用MATLAB工具对音频信号用FFT作谱分析,熟悉MA TLAB在通信原理和数字信号处理中的运用。
(2) 熟悉FFT算法原理和FFT的基本性质。
(3) 设计数字滤波器,滤除音频信号中的噪声,通过观察对音频信号去噪的滤波作用,获得数字滤波器的感性认识。
(4) 通过本课程设计的实践使学生具有一定的实践操作能力,为学生完成毕业设计打下基础。
2设计要求录制一段音频(如歌曲,说话声等),采用Matlab工具对此音频信号用FFT 作谱分析。
录制一段加入噪声的音频(如在歌声中加入尖锐的口哨声或者其他噪声),采用Matlab工具对此音频信号用FFT作谱分析。
选择合适的指标,设计FIR数字滤波器,将音频中加入的噪声信号减弱或滤除。
将处理后的音频信号重新生成.wav文件,收听该音频,根据效果调整滤波器指标重新设计滤波器。

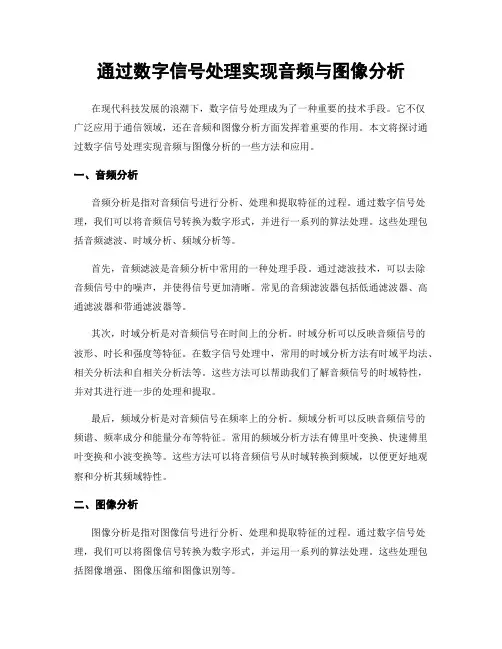

通过数字信号处理实现音频与图像分析在现代科技发展的浪潮下,数字信号处理成为了一种重要的技术手段。
它不仅广泛应用于通信领域,还在音频和图像分析方面发挥着重要的作用。
本文将探讨通过数字信号处理实现音频与图像分析的一些方法和应用。
一、音频分析音频分析是指对音频信号进行分析、处理和提取特征的过程。
通过数字信号处理,我们可以将音频信号转换为数字形式,并进行一系列的算法处理。
这些处理包括音频滤波、时域分析、频域分析等。
首先,音频滤波是音频分析中常用的一种处理手段。
通过滤波技术,可以去除音频信号中的噪声,并使得信号更加清晰。
常见的音频滤波器包括低通滤波器、高通滤波器和带通滤波器等。
其次,时域分析是对音频信号在时间上的分析。
时域分析可以反映音频信号的波形、时长和强度等特征。
在数字信号处理中,常用的时域分析方法有时域平均法、相关分析法和自相关分析法等。
这些方法可以帮助我们了解音频信号的时域特性,并对其进行进一步的处理和提取。
最后,频域分析是对音频信号在频率上的分析。
频域分析可以反映音频信号的频谱、频率成分和能量分布等特征。
常用的频域分析方法有傅里叶变换、快速傅里叶变换和小波变换等。
这些方法可以将音频信号从时域转换到频域,以便更好地观察和分析其频域特性。
二、图像分析图像分析是指对图像信号进行分析、处理和提取特征的过程。
通过数字信号处理,我们可以将图像信号转换为数字形式,并运用一系列的算法处理。
这些处理包括图像增强、图像压缩和图像识别等。
首先,图像增强是图像分析中常用的一种处理手段。
通过增强技术,我们可以改进图像的亮度、对比度和清晰度等,使其更加清晰和易于分析。
常用的图像增强方法包括直方图均衡化、空间滤波和频域滤波等。
其次,图像压缩是对图像信号进行压缩和存储的过程。
通过压缩技术,我们可以减小图像文件的体积,提高存储和传输效率。
常用的图像压缩方法包括无损压缩和有损压缩。
无损压缩可以完全恢复原始图像,而有损压缩则牺牲了一定的图像质量以换取更高的压缩比。

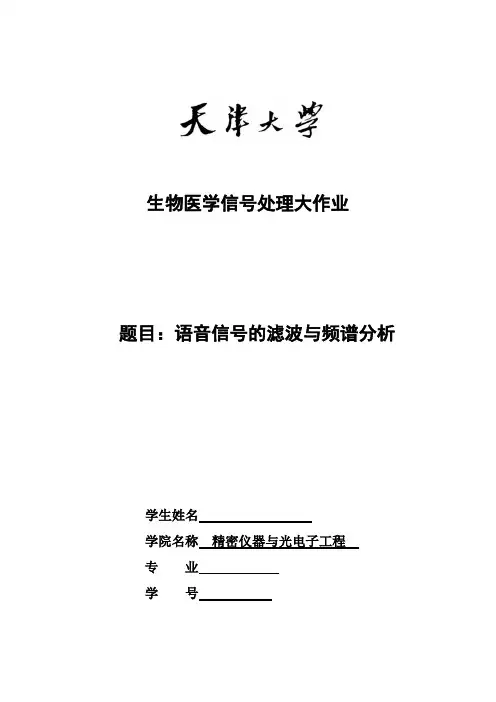

生物医学信号处理大作业题目:语音信号的滤波与频谱分析学生姓名学院名称精密仪器与光电子工程专业学号一、实验目的语音信号的滤波与频谱分析录制自己的一段语音:“天津大学精密仪器与光电子工程学院生物医学工程X班XXX, College of precision instrument and opto-electronics engineering, biomedical engineering”,时间控制在15秒到30秒左右;利用wavread 函数读入语言信号,记住采样频率。
二、实验过程(1)求原始语音信号的特征频带:可以分别对一定时间间隔内,求功率谱(傅里叶变换结果取模的平方)并画出功率谱。
(2)根据语音信号频谱特点,设计FIR或IIR滤波器,分别画出滤波器幅频和相频特性曲线。
说明滤波器特性参数。
用设计的滤波器对信号滤波,画出滤波后时域波形。
用sound 函数回放语音信号。
(3)求出特征频段语音信号随时间变化的曲线(每隔0.05秒求一次功率谱,连接成曲线)。
(4)选做:语谱图:横轴为时间,纵轴为频率,灰度值大小表示功率谱值的大小。
(提示,可以采用spectrogram函数)(1)读入语音文件并画出其时域波形和频域波形,实现加窗fft 并求出其功率谱。
clcclear all; close all;[x,Fs,bits]=wavread('C:\Users\刘冰\Desktop\数字信号处理\liubing');x0=x(:,1); %将采集来的语音信号转换为一个数组 sound(x0,Fs,bits); y=fft(x);figure;plot(x,’b’);title ('原始语音信号时域波形'); y1=fft(x0);y1=fftshift(y1); d = Fs/length(x);figure;plot([-Fs/2:d: Fs/2-d],abs(y1),’b’);title('原始语音信号的频域信号'); % 画出原始语音信号的频谱图123456789x 105-1-0.8-0.6-0.4-0.200.20.40.60.81原始语音信号时域波形N=length(x);w1 = window(@hann,N); w2 = window(@blackman,N); x1=x0.*w1; %对原始信号加汉宁窗处理 x2=x0.*w2; %对原始信号加布兰克曼窗处理 figure,plot(x1);title(加汉宁窗后的语音信号) %显示加窗后的时域语音信号 s=floor(length(x0)/Fs);%计算原始语音信号的时间长度,这里得到的结果是18秒,因为floor 是向下取整,所以信号的末尾一点会被去掉,但是因为最后一点没有声音信号,所以影响可以忽略。

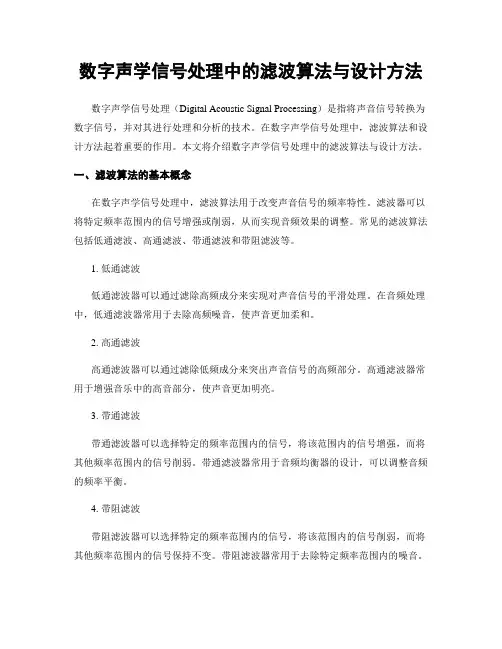

数字声学信号处理中的滤波算法与设计方法数字声学信号处理(Digital Acoustic Signal Processing)是指将声音信号转换为数字信号,并对其进行处理和分析的技术。
在数字声学信号处理中,滤波算法和设计方法起着重要的作用。
本文将介绍数字声学信号处理中的滤波算法与设计方法。
一、滤波算法的基本概念在数字声学信号处理中,滤波算法用于改变声音信号的频率特性。
滤波器可以将特定频率范围内的信号增强或削弱,从而实现音频效果的调整。
常见的滤波算法包括低通滤波、高通滤波、带通滤波和带阻滤波等。
1. 低通滤波低通滤波器可以通过滤除高频成分来实现对声音信号的平滑处理。
在音频处理中,低通滤波器常用于去除高频噪音,使声音更加柔和。
2. 高通滤波高通滤波器可以通过滤除低频成分来突出声音信号的高频部分。
高通滤波器常用于增强音乐中的高音部分,使声音更加明亮。
3. 带通滤波带通滤波器可以选择特定的频率范围内的信号,将该范围内的信号增强,而将其他频率范围内的信号削弱。
带通滤波器常用于音频均衡器的设计,可以调整音频的频率平衡。
4. 带阻滤波带阻滤波器可以选择特定的频率范围内的信号,将该范围内的信号削弱,而将其他频率范围内的信号保持不变。
带阻滤波器常用于去除特定频率范围内的噪音。
二、滤波器的设计方法在数字声学信号处理中,滤波器的设计方法有多种,包括时域设计方法和频域设计方法。
1. 时域设计方法时域设计方法是指直接在时域上设计滤波器。
常见的时域设计方法包括窗函数法、脉冲响应法和有限脉冲响应(FIR)滤波器设计等。
- 窗函数法:窗函数法通过将理想滤波器的频率响应与窗函数相乘,得到实际可实现的滤波器。
常用的窗函数有矩形窗、汉宁窗和汉明窗等。
- 脉冲响应法:脉冲响应法通过设计滤波器的脉冲响应来实现滤波器的设计。
常见的脉冲响应法包括理想脉冲响应法和最小均方误差法。
- FIR滤波器设计:FIR滤波器是一种常用的数字滤波器,它具有线性相位和稳定性。

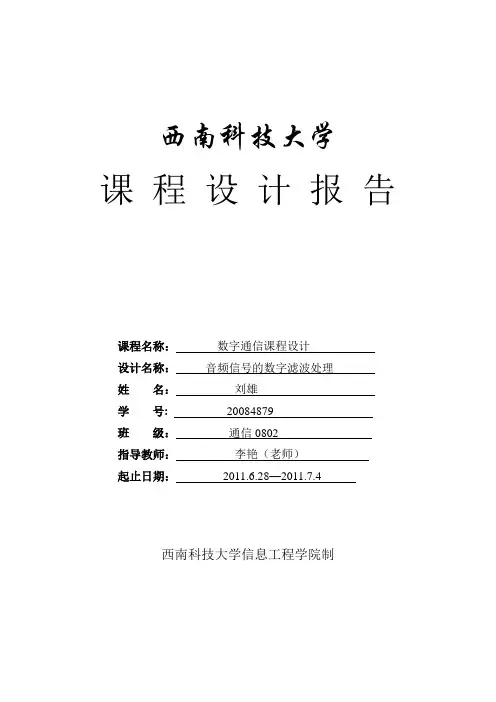

西南科技大学课程设计报告课程名称:数字通信课程设计设计名称:音频信号的数字滤波处理*名:**学号: ********班级:通信0802指导教师:李艳(老师)起止日期:2011.6.28—2011.7.4西南科技大学信息工程学院制课程设计任务书学生班级:通信0802 学生姓名:刘雄学号:20084879设计名称:音频信号的数字滤波处理起止日期:2011.6.28—2011.7.4 指导教师:李艳(老师)课程设计学生日志课程设计考勤表课程设计评语表音频信号的数字滤波处理一、设计目的和意义语音信号处理是一门比较实用的电子工程的专业课程,语音是人类获取信息的重要来源和利用信息的重要手段。
通过语言相互传递信息是人类最重要的基本功能之一。
语言是人类特有的功能,它是创造和记载几千年人类文明史的根本手段,没有语言就没有今天的人类文明。
语音是语言的声学表现,是相互传递信息的最重要的手段,是人类最重要、最有效、最常用和最方便的交换信息的形式。
二、设计原理1、实验原理系统方框图原始语音高通滤波器低通滤波器叠加音频信号Matlab读入低通滤波器Matlab播放20~120Hz的信号图1系统方框图2、设计IIR数字滤波器:设计数字滤波器的任务就是寻求一个因果稳定的线性时不变系统,并使系统函数H(z)具有指定的频率特性。
数字滤波器根据其冲激响应函数的时域特性,可分为两种,即无限长冲激响应(IIR)滤波器和有限长冲激响应(FIR)滤波器。
IIR滤波器的特征是,具有无限持续时间冲激响应。
这种滤波器一般需要用递归模型来实现,因而有时也称之为递归滤波器。
FIR滤波器的冲激响应只能延续一定时间,在工程实际中可以采用递归的方式实现,也可以采用非递归的方式实现。
IIR数字滤波器是一种离散时间系统,其系统函数为(1)假设M≤N,当M>N时,系统函数可以看作一个IIR的子系统和一个(M-N)的FIR子系统的级联。
IIR数字滤波器的设计实际上是求解滤波器的系数和,它是数学上的一种逼近问题,即在规定意义上(通常采用最小均方误差准则)去逼近系统的特性。

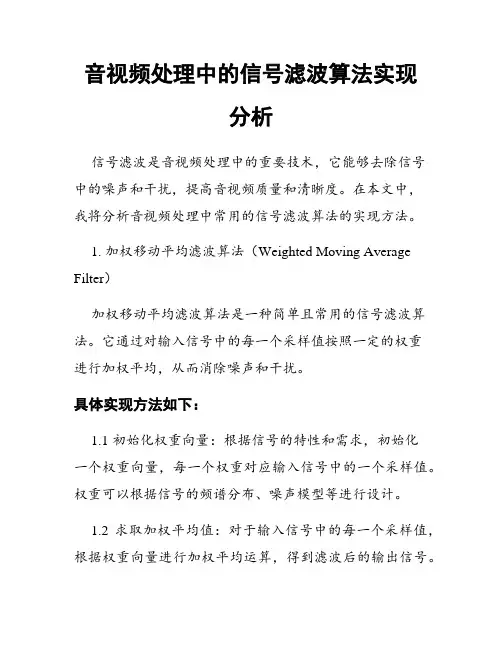

音视频处理中的信号滤波算法实现分析信号滤波是音视频处理中的重要技术,它能够去除信号中的噪声和干扰,提高音视频质量和清晰度。
在本文中,我将分析音视频处理中常用的信号滤波算法的实现方法。
1. 加权移动平均滤波算法(Weighted Moving Average Filter)加权移动平均滤波算法是一种简单且常用的信号滤波算法。
它通过对输入信号中的每一个采样值按照一定的权重进行加权平均,从而消除噪声和干扰。
具体实现方法如下:1.1 初始化权重向量:根据信号的特性和需求,初始化一个权重向量,每一个权重对应输入信号中的一个采样值。
权重可以根据信号的频谱分布、噪声模型等进行设计。
1.2 求取加权平均值:对于输入信号中的每一个采样值,根据权重向量进行加权平均运算,得到滤波后的输出信号。
1.3 输出滤波后的信号:将得到的滤波后的输出信号输出。
加权移动平均滤波算法的优点是简单易实现,但对于噪声过大或频率较高的干扰信号效果较差。
2. 卡尔曼滤波算法(Kalman Filter)卡尔曼滤波算法是一种常用的递推滤波算法,它通过对观测信号和系统状态进行递推估计,从而实现信号滤波。
具体实现方法如下:2.1 初始化滤波器状态:对于初始时刻的观测信号和系统状态,进行初始化。
2.2 递推预测:根据系统模型和前一时刻的状态估计值,进行状态预测。
2.3 更新观测信号:根据当前时刻的观测信号和预测的系统状态,计算观测残差。
2.4 计算增益矩阵:根据系统模型和观测噪声的特性,计算卡尔曼滤波器的增益矩阵。
2.5 更新系统状态:根据观测残差和增益矩阵,更新系统状态估计值。
2.6 输出滤波结果:将得到的滤波结果输出。
卡尔曼滤波算法的优点是能够对系统状态和观测噪声进行自适应估计,适用于时变系统和非线性系统的信号滤波。
3. 快速傅立叶变换滤波算法(Fast Fourier Transform Filter)快速傅立叶变换滤波算法利用傅立叶变换将信号从时域转换到频域,对频率信息进行滤波处理,再进行反变换得到滤波后的信号。

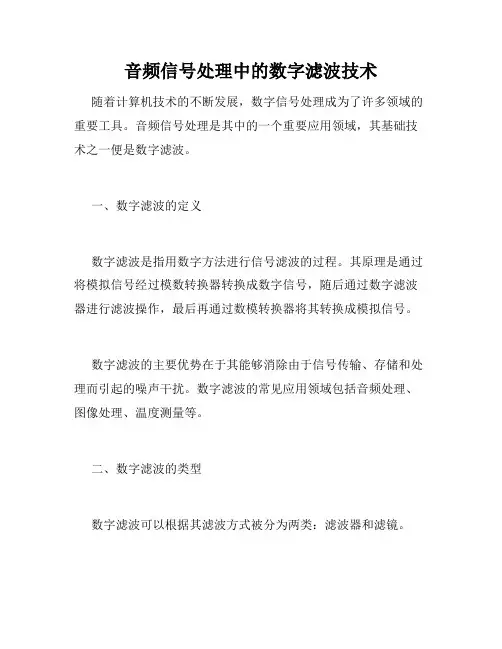

音频信号处理中的数字滤波技术随着计算机技术的不断发展,数字信号处理成为了许多领域的重要工具。
音频信号处理是其中的一个重要应用领域,其基础技术之一便是数字滤波。
一、数字滤波的定义数字滤波是指用数字方法进行信号滤波的过程。
其原理是通过将模拟信号经过模数转换器转换成数字信号,随后通过数字滤波器进行滤波操作,最后再通过数模转换器将其转换成模拟信号。
数字滤波的主要优势在于其能够消除由于信号传输、存储和处理而引起的噪声干扰。
数字滤波的常见应用领域包括音频处理、图像处理、温度测量等。
二、数字滤波的类型数字滤波可以根据其滤波方式被分为两类:滤波器和滤镜。
滤波器是指一类通过调整信号频率响应的滤波器。
其工作原理类似于模拟滤波器,只不过其在数字域操作。
常见的数学算法包括快速傅里叶变换(FFT)、卷积等。
滤镜则是指一类使用数字滤波器进行特殊操作的滤波器。
它们可以增强或减弱特定频率的音频信号,例如对低音、高音的增强或减弱。
常见的类型有差分和积分滤镜、等化器、陷波器、高通、低通滤波器等。
三、数字滤波在音频领域中的应用数字滤波在音频领域中的应用越来越广泛,有很多应用场景和用途。
以下几种方式是数字滤波在音频领域中最常见的应用之一。
1、音频降噪由于录音环境的不同以及录制设备的不同,音频文件中常常会存在各种各样的噪声。
这些噪声会影响音频文件的品质,并且会影响人们对文件的理解和感受。
数字降噪技术是一项旨在消除这些噪声的技术。
利用数字滤波器,可以将噪声和音频信号分离开来,然后对其进行消除,以使音频的质量得到优化。
常见的音频降噪方法包括均值和中值滤波、自适应滤波和信号估计算法等。
2、音频均衡器音频均衡器是一种常用于音频处理的数字滤波器。
通过调整音频信号的频率响应,均衡器可以实现音频的优化,例如增强低音、中音、高音等。
均衡器通常有几种类型,如低音、高音、均衡调节、图形等。
其中,最常用的均衡器是图形均衡器,因为它允许您更直观地控制音频的各个频率区域,并且在调整音频时提供了更大的灵活性。

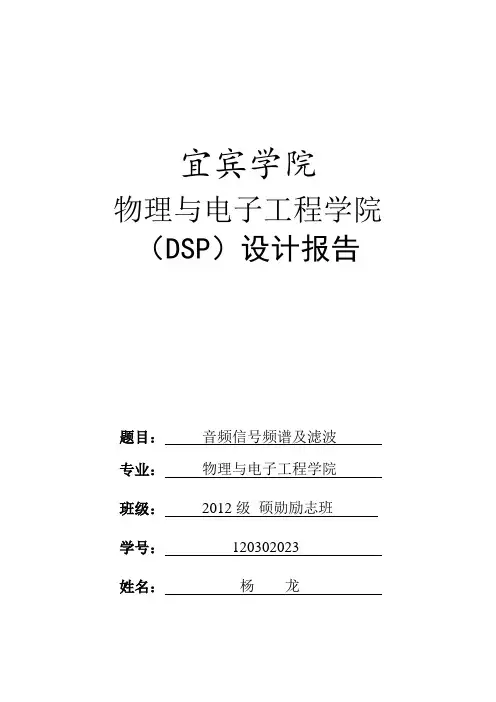

宜宾学院物理与电子工程学院(DSP)设计报告题目:音频信号频谱及滤波专业:物理与电子工程学院班级:2012级硕勋励志班学号:*********姓名:**音频信号频谱分析及滤波一、 设计任务1、 用计算机 开始—所有程序---娱乐—录音机程序,录取本人的“物电学院”音频信号,时间约为2秒。
格式为8KHz 采样,8位量化,单声道,以自已名字命名的.wav 文件。
(格式转化在录音机的“文件”下拉菜单的“属性”,选择“立即转换”,再到“属性”里选择相应参数计算机录音一般是采样率为44.1kHz ,16位量化;为减小计算量,在录机的文件—属性—立即转换, 将声音数据转换为采样率8kHz ,8位量化)。
2、 对语音信号逐字进行频谱分析,分析自己语音信号的频谱特征。
用wavread()读取声音文件,作图画出声音的时域波形,对其进行频谱分析,画出其频域波形。
分析自已音频信号的特点。
3、设计一个0Hz----3.4KHz 的IIR 低通滤波器,Hz f p 3400= , Hz f s 3550=, dB s 25=α dB p 1=α。
对“物”字和“电”字音频信号逐字滤波。
要求:画出所设计滤波器的幅频特性曲线,并用该滤波器对音频信号滤波,画出滤波后的音频信号的时域和频域波形,结合波形比较滤波前后的时域和频域信号。
同时用sound 回放滤波后的声音信号。
(本题即为设计一个IIR 低通滤波器,通带截止频率为3400Hz,阻带截止频率为3550Hz ,阻带衰减为25dB,通带衰减为1dB )4、设计一个0Hz----3.4KHz 的FIR 低通滤波器,Hz f p 3400= , Hz f s 3550=, dB s 25=α dB p 1=α 。
对“物”字和“电”字音频信号逐字滤波。
要求:画出所设计滤波器的幅频特性曲线,并用该滤波器对音频信号滤波,画出滤波后的音频信号的时域和频域波形,结合波形比较滤波前后的时域和频域信号。
数字信号处理实训课程学习总结音频信号的滤波与音频处理效果评估在数字信号处理实训课程中,我学习了音频信号的滤波和音频处理效果评估的相关知识和技术。
在本文中,我将对学习过程进行总结,并探讨音频信号的滤波和音频处理效果评估的应用。
一、引言数字信号处理(DSP)是对连续时间信号进行离散化并进行运算处理的技术。
音频信号的滤波和处理是数字信号处理中一个重要的应用领域。
音频信号的滤波可以消除噪音、调整音频频率响应和改善音频质量。
而音频处理效果评估则可以帮助我们评估音频处理算法的效果和性能。
二、音频信号的滤波1. 滤波概述滤波是指通过改变信号的频率响应,实现对信号的频率去除或增强的过程。
音频信号经常受到噪音等干扰,通过滤波可以去除这些噪音,提高音频的质量。
2. 滤波器类型常用的音频滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
低通滤波器可以通过滤除高频信号来实现对低频信号的增强;高通滤波器则是通过滤除低频信号来增强高频信号;带通滤波器可以选择一个频率范围内的信号进行增强;带阻滤波器则是除去某一频率范围内的信号。
3. 滤波算法常用的音频滤波算法包括FIR滤波器和IIR滤波器。
FIR滤波器的特点是相位线性,可以实现精确的频率响应,但计算复杂度较高;而IIR滤波器的特点是计算复杂度较低,但相位响应不是线性的。
4. 滤波效果评估在滤波过程中,我们还需要对滤波效果进行评估。
常用的评估指标包括信噪比(SNR)和频谱分析图。
通过这些评估指标,我们可以判断滤波效果的好坏,进一步调整滤波器参数,以达到理想的音频信号滤波效果。
三、音频处理效果评估1. 音频处理概述音频处理是对音频信号进行调整和改变的过程。
通过音频处理,我们可以实现音频的增强、降噪、混响等效果,以提高音频的质量。
2. 音频处理算法常用的音频处理算法包括均衡器、压缩器、混响器等。
均衡器可以调整音频的频率响应,使音频更加清晰;压缩器可以调整音频的动态范围,使音量更加平稳;混响器可以模拟不同的音频环境,使音频更加丰富。
音频信号处理的算法和应用一、引言随着数字信号处理技术的不断发展,音频信号处理技术也得到了大幅提升。
在现代音乐产业中,音频信号处理已经成为了必不可少的一个环节。
本文将会介绍音频信号处理的算法和应用,包括数字滤波、FFT、自适应滤波等算法的概念及原理,以及音频信号处理在音乐制作和语音识别等领域的具体应用。
二、数字滤波数字滤波是一种将模拟信号转换为数字信号并对其进行处理的方法。
在音频信号处理中,数字滤波的作用是去除噪声、增强信号等。
数字滤波分为时域滤波和频域滤波两种。
1. 时域滤波时域滤波是指直接对信号进行处理,其主要特点是易于理解和运算。
时域滤波的方法包括FIR滤波器和IIR滤波器。
(1)FIR滤波器FIR滤波器是一种线性相位滤波器,其特点是稳定且易于实现。
FIR滤波器的原理是利用线性相位的滤波器系数,使输入信号与滤波器系数之间进行卷积运算。
FIR滤波器的滤波效果好,并且可以满足任意精度的需求,因此在音频信号处理中得到广泛应用。
(2)IIR滤波器IIR滤波器是一种非线性相位滤波器,其特点是具有更高的效率和更低的复杂度。
IIR滤波器的原理是利用递归函数来处理输入信号,其滤波效果依赖于系统的极点和零点分布。
IIR滤波器的滤波效果可以很好地适应不同频率范围内的信号,因此在音频信号处理中得到广泛应用。
2. 频域滤波频域滤波是指通过将时域信号转化为频域信号来进行处理的方法。
频域滤波具有高效的计算能力和较好的滤波效果,因此在某些信号处理场合下得到广泛应用。
频域滤波的方法包括傅里叶变换和离散傅里叶变换。
(1)傅里叶变换傅里叶变换是将时域信号转换为频域信号的基本方法。
傅里叶变换将一个信号分解为多个不同频率的正弦波信号,其转换公式如下:$$F(\omega)=\int_{-\infty}^{\infty}{f(t)e^{-j\omega t}dt}$$其中,$f(t)$为时域信号,$F(\omega)$为频域信号。
傅里叶变换可以通过DSP芯片中的FFT模块进行快速运算,因此得到广泛应用。
数字滤波器与音乐信号滤波【目的】(1)掌握IIR 和FIR 数字滤波器的设计指标、设计方法及各自的特点。
(2)掌握BW 型、CBI 型和椭圆型 IIR 数字滤波器的特点。
(3)掌握窗函数对FIR 数字滤波器设计的影响。
(4)培养学生自主学习能力,以及发现问题、分析问题和解决问题的能力。
【知识点】数字滤波器指标 IIR 数字滤波器 FIR 数字滤波器【背景知识】音乐中的和弦一般由3个(也可大于3个)具有一定规律的乐音构成, D 大调和弦由D b GA 三个乐音构成,即由频率为293.66, 369.99, 440Hz 的正弦信号组成。
【研讨内容】Dhexian.wav 是将D 大调和弦以8000Hz 抽样所得的数字音乐信号,试设计数字滤波器从和弦中分离出乐音A ,即440Hz 的频率分量。
分离乐音A 的模拟滤波器的设计指标如下: 模拟滤波器指标1:f p =440Hz ,A p =1dB ,f s =370Hz ,A s =20dB ; 模拟滤波器指标2:f p =440Hz ,A p =1dB ,f s =370Hz ,A s =40dB ; 模拟滤波器指标3:f p =440Hz ,A p =1dB ,f s =370Hz ,A s =50dB ; 模拟滤波器指标4:f p =440Hz ,A p =1dB ,f s =380Hz ,A s =50dB ; 模拟滤波器指标5:f p =440Hz ,A p =1dB ,f s =360Hz ,A s =50dB 。
要求:1.设计IIR 数字滤波器(1)确定能够取代题目中5个模拟滤波器的IIR 数字滤波器的设计指标。
数字滤波器指标1:Ωp =0.11π rad ,A p =1dB ,Ωs =0.0925π rad ,A s =20dB ; 数字滤波器指标2:Ωp =0.11π rad ,A p =1dB ,Ωs =0.0925π rad ,A s =40dB ; 数字滤波器指标3:Ωp =0.11π rad ,A p =1dB ,Ωs =0.0925π rad ,A s =50dB ; 数字滤波器指标4:Ωp =0.11π rad ,A p =1dB ,Ωs =0.095π rad ,A s =50dB ; 数字滤波器指标5:Ωp =0.11π rad ,A p =1dB ,Ωs =0.09π rad ,A s =50dB 。
音频处理中的FFT和DFT技术随着科技的不断发展,人们对音频处理的需求越来越高。
从最简单的音频剪辑到音频降噪,音频处理的技术也越来越复杂。
其中,FFT和DFT技术在音频处理中扮演着重要的角色。
一、FFT技术FFT(Fast Fourier Transform)是一种快速傅里叶变换算法,可以将时域信号转换为频域信号。
在音频处理中,FFT技术常用于频域滤波。
与时域滤波不同,频域滤波的原理是将信号分解为不同的频段,然后对各个频段进行处理。
该技术可以有效地滤除信号中的噪声和杂音,使得音频的质量得到提升。
具体实现时,首先需要将音频信号通过ADC转化为数字信号,然后进行采样、加窗,接着使用FFT算法将信号从时域转换到频域。
在频域中,我们可以对信号进行各种操作,如低通滤波、高通滤波、带通滤波等。
最后通过IDFT(Inverse Discrete Fourier Transform)算法将频域信号转换为时域信号。
值得注意的是,FFT算法计算出的频域信号是对称的,因此只需要计算一半即可。
二、DFT技术DFT(Discrete Fourier Transform)是一种离散傅里叶变换算法,可以将离散信号转换为频域信号。
与FFT技术不同的是,DFT算法需要对每个时刻的信号进行离散采样,然后进行离散傅里叶变换。
在音频处理中,DFT技术常用于音频频谱分析和音频识别。
具体实现时,DFT算法需要进行循环计算,每一次计算都代表了一个频率分量。
每个频率分量的大小可以用FFT的幅度谱和相位谱表示。
在音频频谱分析中,我们可以通过观察幅度谱和相位谱来了解信号的特征,如音高、音色等。
在音频识别中,我们可以对幅度谱和相位谱进行比较,从而识别出可能存在的音频。
三、FFT和DFT技术的应用FFT和DFT技术是音频处理中不可或缺的一部分,它们的应用涉及音频的各个方面。
在音频剪辑和混音中,我们可以使用FFT技术来削减噪声和强化声音,而DFT技术则可以用于音频识别和文本转语音等方面。
音频信号处理的算法研究和应用随着科技的不断进步和人类对声音的认识不断深入,音频信号处理技术也得到了长足的发展。
对于音频信号的处理,普遍使用的是基于数字信号处理的算法。
这些算法基于数学模型,可以在时域和频域中实时处理音频信号,达到各种效果。
这里我将介绍一些常见的算法及其应用。
1. FFTFFT是快速傅里叶变换,是一种非常有效的将时域信号转换为频域信号的方法。
FFT的应用非常广泛,例如在声学信号处理、音频编解码、图像处理、图像识别和分析等方面都有应用。
声学信号处理中,FFT主要用于频谱分析、声源识别、降噪等。
在音视频编解码中,傅里叶变换用于信号预处理,例如,音频压缩就是使用了傅里叶变换。
2. DFTDFT是离散傅里叶变换。
它是FFT的数学基础,它将一段信号转换成频谱,用来判断信号的频率分布。
与 FFT 不同的是,DFT 虽然可以精确计算频域的值,但它运算量很大,不适用于实时处理。
3. FIR滤波器FIR滤波器是一种数字滤波器,它利用 FIR 的线性空间不变性来滤波音频信号。
FIR 滤波器的特点是线性的相应,线性相应保证了它的时域和频域性质是一致的。
FIR 滤波器是数字降噪当中最常用的算法之一。
4. IIR滤波器IIR滤波器(即无限冲击响应滤波器) 与 FIR 滤波器有很大的不同。
IIR 滤波器在处理信号时,会输出引起因干扰的失真较大的长序列。
但 IIR 滤波器也有自己的优点,例如,IIR 滤波器可以以较少的处理时间跟较小的内存消耗对信号进行处理,因此在音频信号处理中广泛应用。
5. 卡尔曼滤波算法卡尔曼滤波算法是用于追踪未知变量的一种算法,由于在音频信号处理和声学领域中存在着越来越多的底噪问题,这时候卡尔曼滤波就可以成为一个出色的降噪算法。
卡尔曼滤波器能够去除白噪声,从而将噪声的影响降至最小。
6. 快速MDCT算法MDCT算法是一种基于傅里叶变换的时频变换技术,它可以在只有很少参数的情况下大大增加频率精度和时间分辨率。
音频信号数字滤波与FFT分析一、实验目的: (2)二、实验内容: (2)三、实验所用主要部件结构说明: (3)1、TMS320F2812片内有1个带采样保持电路的12BIT的A/D转换模块 (3)(1)、ADC的特点: (3)(2)ADC管脚信号 (3)1)、模拟量输入部分: (3)2)、DC设置部分: (3)3)、ADC电源: (4)(3)ADC转换步骤: (4)2、MMI5402的DAC811的介绍: (4)(1)、DAC811简介 (4)(2)其原理图如下: (5)(3)其操作逻辑真值表如下: (5)3、FFT算法简介: (5)四、实验程序功能与结构说明: (6)五、实验流程图 (7)六、实验步骤: (7)1、实验演示: (7)2、实验的调试: (8)七、实验主要程序: (8)1、主函数: (8)2、中断程序: (15)3、异步串口初始化程序 (16)4、AD初始化: (17)七、实验结果: (18)1、SEEDDEC2812单元的D3灯由闪烁变成常暗。
(18)2、时域和频域曲线图: (18)八、实验心得: (19)一、实验目的:1、熟悉CCS集成开发环2、熟悉SEED-DTK2812实验环境3、了解SEED-MMI的系统硬件4、了解DAC811的工作方式5、加深对DFT算法原理和基本性质的理解6、学习用FFT对连续信号和时域信号地频谱分析的方法7、熟悉FFT的算法原理和FFT子程序的算法流程和应用8、了解DSP处理FFT算法的特殊寻址方式二、实验内容:1、DSP的初始化2、AD的初始化3、产生不同幅度民频率的波形4、A/D采样5、DSP之间的UART通讯6、FFT的位倒序程序7、FFT的蝶形运算程序8、求功率谱的程序9、串口发送与接收三、实验所用主要部件结构说明:1、TMS320F2812片内有1个带采样保持电路的12BIT的A/D转换模块(1)、ADC的特点:1)、带S/H的12BIT的ADC2)、模拟量输入范围:0.0V~3.0V3)、转换率:在25MHz的ADC时钟下为80ns4)、16路AD转换通道5)、自动排序功能可以提供一次触发转换16路AD,每次转换能够编程选择16路通道的任何1个6)、排序可以选择2个独立的8通道路排序或者是1个大的16通道排序7)、转换结果表明存储在16个寄存器中,转换结果=4095*(输入的模拟信号-ADCLO)/38)、有多重触发AD转换方式:软件启动、EVA和EVB9)、中断控制方式灵活,可以在每次转换结束或每隔一次转换结束触发中断(2)ADC管脚信号ADC管脚由模拟量输入部分、ADC设置部分和ADC电源三部分构成。
1)、模拟量输入部分:A通道输入:ADCINA0~ADCINA7B通道输入:ADCINB0~ADCINB72)、DC设置部分:ADC电压参考输出(2V):ADCREFPADC电压参考输出(1V):ADCREFMADC外部电流旁路电阴:ADCRESEXT测试管脚下:ADCBGREFINADC模拟地:AVSSREFBGADC模拟电源:AVDDREFBGADC公共地:ADCLO3)、ADC电源:ADC模拟地:VSSA1、VSSA2ADC模拟民源:VDDA1、VDDA2ADC数字地:VSS1ADC数字电源:VDD1(3)ADC转换步骤:1)、初始化DSP系统2)、设置PIE中断矢量表3)、初始化ADC模块4)、将ADC中断的入口地址装入PIE中断矢量表中,开中断5)、软件启动ADC转换6)、等待ADC中断7)、在ADC中断中读取ADC转换结果,软件启动下一次ADC中断2、MMI5402的DAC811的介绍:(1)、DAC811简介DAC811为12BIT,±10V量程,±15V供电的并行D/A转换器。
它内部有2个锁存器。
操作时,先将数据锁存到锁存器中,然后再启动转换寄存器;这样,D/A输出相应的电平。
(2)其原理图如下:(3)其操作逻辑真值表如下:3、FFT算法简介:设x(n)为N项的复数序列,由DFT变换,任一X(m)的计算都需要N次复数乘法和N-1次复数加法,而一次复数乘法等于四次实数乘法和两次实数加法,一次复数加法等于两次实数加法,即使把一次复数乘法和一次复数加法定义成一次“运算”(四次实数乘法和四次实数加法),那么求出N项复数序列的X(m),即N点DFT变换大约就需要N2次运算。
当N=1024点甚至更多的时候,需要N2=1048576次运算,在FFT中,利用WN的周期性和对称性,把一个N项序列(设N=2k,k为正整数),分为两个N/2项的子序列,每个N/2点DFT 变换需要(N/2)2次运算,再用N次运算把两个N/2点的DFT变换组合成一个N点的DFT 变换。
这样变换以后,总的运算次数就变成N+2(N/2)2=N+N2/2。
继续上面的例子,N=1024时,总的运算次数就变成了525312次,节省了大约50%的运算量。
而如果我们将这种“一分为二”的思想不断进行下去,直到分成两两一组的DFT运算单元,那么N点的DFT变换就只需要Nlog2N次的运算,N在1024点时,运算量仅有10240次,是先前的直接算法的1%,点数越多,运算量的节约就越大,这就是FFT的优越性;FFT算法的输出X(K)为自然顺序,但为了适应原位计算,其输入序列不是按x(n)的自然顺序排序,这种经过M-1次奇偶抽选后的排序为序列的倒序。
因此,在运算之前应先对序列x(n)进行倒序。
倒序的规律就是把顺序数的二进制位倒置,即可得到倒序值。
倒序数是在M位二进制数最高位加一,逢2向右进位。
对于FFT,M位二进制数最高位的权值为N/2,且从左到右二进制位的权值依次为你N/4,N/8,···,2,1。
因此,最高位加一相当于十进制运算J+N/2。
(J表示当前倒序数的十进制数值)。
四、实验程序功能与结构说明:在音频信号数字滤波与FFT分析实验中主要包含以下文件:1、DTK_BPD_AD.c:这是实验的主程序,包含定时器中断程序、AD中断程序,完成与SEED-MMI5402系统的异步通讯。
2、DSP28_Sci.c:包含了串中初始化程序。
3、DSP28_Adc.c:包含了AD初始化。
4、DSP28_Defaultlsr.c:包含了异步串口接收中断服务程序。
5、SRAM.cmd:声明了系统的存贮器配置与程序各段的链接关系。
6、DTK_BPD_FFT.out:DSP上可执行的程序,即实验程序。
7、DTK_BPD_FFT.c:这是实验的主程序,包含了包含定时器中断程序、AD中断程序、FFT参数的初始化,完成与SEED-MMI5402的系统的异步通讯、信号采集与FFT计算。
五、实验流程图六、实验步骤:1、实验演示:在脱机(不接CCS)的情况下,可以首先进行实验的演示。
在实验选项的菜单下,选择FFT实验一项。
先择不使用CCS,确定后,LCD显示屏将显示“程序装载中,请稍侯”,并且用状态条显示程序装载进度,等待装载程序后,SEEDDEC2812单元的D3灯由闪烁变暗。
LCD显示屏将显示“音频信号数字滤波与FFT分析”。
可以看到下面波形:2、实验的调试:1)、将DSP仿真器与计算机连接好:2)、将DSP仿真器的JTAG插关与SEED-DEC2812单元的J1相连接3)、启动计算机,当计算机启动后,打开SEED-DTK BPD的电源。
观察SEEK-DTK_IO单元的+5V、+3.3V、+15V、-15V的电源指示灯是否均亮,若有不亮的,请断开电源,检查电源。
4)、在实验选项的菜单下,选择定时器实验一项,选择使用CCS。
5)、打开CCS,进入CCS的操作环境。
6)、装入DTK_BPD_FFT.wks调试环境。
7)、进行调度,通过Probe Points来观察FFT的结果。
七、实验主要程序:1、主函数:void main(void){/*初始化系统*/InitSysCtrl();/*关中断*/DINT;IER = 0x0000;IFR = 0x0000;/*初始化PIE中断*/InitPieCtrl();/*初始化PIE中断矢量表*/InitPieVectTable();/*初始化SCIA寄存器*/InitSci();//初始化cputimerInitCpuTimers();for(i= 0; i<0x104;i++){uart[i] = 0x5555;uarts[i] = 0x5555;}for(i=0;i<32;i++){sys_statbuff[i]=0;//系统标志buff清0}CommandSave=0;/*设置中断服务程序入口地址*/EALLOW; // This is needed to write to EALLOW protected registersPieVectTable.TXAINT = &SCITXINTA_ISR;PieVectTable.RXAINT = &SCIRXINTA_ISR;PieVectTable.TINT2 = &ISRTimer2;PieVectTable.ADCINT = &ad;EDIS; // This is needed to disable write to EALLOW protected registers///*开中断*/IER |= M_INT9;//SCI中断IER |= M_INT1;//ADC中断EINT; // Enable Global interrupt INTMERTM; // Enable Global realtime interrupt DBGMLED1_ON;*LED3=0;/*实验主控程序*/psend = (PuartForDec5416)(&uarts[0]);precieve = (PuartForDec5416)(&uart[0]);padset = (PAdConfig)(&adset[0]);/*通知主机,系统准备好*/psend->Length = FRAMLONGTH;psend->Type = UARTCOMMAND;psend->Data[0] = INITOVER;psend->Mutul = UARTCONT;uart_send();for(;;){if(CommandSave==FFTDATASEND){CommandSave=0;/*不满buffer的数据*/if(datasendlength <= 256){for(i = 0;i<datasendlength;i++){psend->Data[i] = Ad_data[i+sendcount*256];}psend->Length = datasendlength;psend->Type = UARTDATA;psend->Mutul = UARTCONT;uart_send();}else{/*满buffer数据*/for(k = 0; k<256;k++){psend->Data[k] = Ad_data[k+sendcount*256];}psend->Length = 256;psend->Type = UARTDATA;psend->Mutul = UARTMUTL;uart_send();datasendlength= datasendlength - 256;sendcount++;}}uart_s =uart_recive();/* 返回值 0:接受完成*//* 1:数据未准备好*//* 3: 较验出错*/if(uart_s==1){continue;}/*数据较验出错*/if(uart_s == 3){for(i= 0; i<0x104;i++){uart[i] = 0x5555;}/*通知主机程序通讯出错,准备重发*/psend->Length = FRAMLONGTH;psend->Type = UARTCOMMAND;psend->Data[0] = RECIEVEERROR;psend->Mutul = UARTCONT;uart_send();continue;}/*接收完成*/if(uart_s ==0){/*不是命令帧*/if(precieve->Type != UARTCOMMAND){/*无效命令*/psend->Length = FRAMLONGTH;psend->Type = UARTCOMMAND;psend->Data[0] = COMMANDNODO;psend->Mutul = UARTCONT;uart_send();precieve->Type = UARTCOMMAND;continue;}}/*接收从主机的数据*/precieve = (PuartForDec5416)(&uart[0]);switch(precieve->Data[0]){/*FFT设置*/case FFTSET:for(i=0;i<3;i++){adset[i] = precieve->Data[i+1];}/*设置数据发送长度*/datasendlong = padset->SampleLong;datasendlength= 3*datasendlong/2;precieve->Data[0] = 0;break;/*启动AD采样和fft计算*/case FFTSTART:convcount=0;adconvover=0;sendcount=0;convfirstN=1000;/*AD采样率*/switch( padset->SampleRate){case ADSAMPL8K: //0xd //采样率为8kDINT;/*设置CPU*/ConfigCpuTimer(&CpuTimer2, 150, 125);StartCpuTimer2();/*开中断*/IER |= M_INT14;EINT;InitAdc();break;case ADSAMPL44K: // 0x23 //采样率为44kDINT;/*设置CPU*/ConfigCpuTimer(&CpuTimer2, 150, 22);StartCpuTimer2();/*开中断*/IER |= M_INT14;EINT;InitAdc();break;case ADSAMPL96K://0x1d //采样率为96kDINT;/*设置CPU*/ConfigCpuTimer(&CpuTimer2, 150, 10);StartCpuTimer2();/*开中断*/IER |= M_INT14;EINT;InitAdc96k();break;default:break;}for(;;){if (adconvover==1)break;}/*AD采样结束*//*fft转换*//* Initialize FFT module */ switch(datasendlong){case 128:fft128.ipcbptr=ipcb;fft128.init(&fft128);for(i=0;i<datasendlong;i++){ipcb[i] = Ad_data[i];Ad_data[i]=(Ad_data[i]>>4)-0x555;//偏移量1v。
