宽流道污水板式换热器有什么技术优势

板式换热器的好处有哪些？
板式换热器的好处有以下五点：
1、传热系数高
由于波纹板片相互倒置，在流体通道中形成网络触点、流道交叉变化，流体方向多变，据有关资料介绍，在临界雷若数Re约200时就能达到湍流，使膜传导系数大大提高，增强了传热。

同时，由于板式换热器板片组合时形成许多支撑点，可以减少板片受压时的变形，因此，可以使用较薄的板片，一般板片在0．5～0．8ram，减少了热阻。

因流体在板间流道中湍流发达，可以使固粒悬浮，表面光滑，污垢不易沉积，使总的传热系数得到了提高。

2、体积小，占地面积小散热损失小。

板式换热器结构紧凑，体积小，每立方米内约布置100m2左右的传热面积。

占地面积仅为列管换热器的l／5～1／10，如可拆卸列管浮头式换热器，除自身占地外，尚需留有抽芯检查的空间，占房用地较大，而板式换热器只需
利用安装面积即可进行维修保养。

其次，体积小，向周围环境的散热量也小，在相同换热面积情况下，板式换热器的散热损失仅为列管式换热器的1／5。

3、组装灵活，拆洗方便。

板式换热器可以随时增减板片量来变换换热面积，以适应热负荷的变化。

这是列管式换热器无法比拟的。

4、应用范围广
从水到高粘度流体、非牛顿流体、含有小颗粒或短纤维的悬浮液，板式换热器都能很好的应用。

5、热能回收率高
金属换热板片热阻低，所以即使在冷热温差很小时，也能进行热量交换，热回收率可达90%以上。

宽流道板式换热器优点1、传热效率高；2、压力损失小；3、不容易积料、结疤；4、结构紧凑，占地面积小；5、安装清理检修方便等。

宽流道焊接板式换热器特点1、最高使用温度：300℃2、最高使用压力：2.0MPa3、最大组装面积：600m24、最大接管规格：DN6005、板片厚度范围：1.0-2.0mmARD艾瑞德板式换热器（江阴）有限公司拥有世界上最先进的设计和生产技术以及最全面的换热器专业知识，一直以来ARD艾瑞德板式换热器（江阴）有限公司致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，目前已有超过50，000台的板式换热器良好地运行于各行业，ARD艾瑞德板式换热器（江阴）有限公司已发展成为可拆式板式换热器领域的全球领导者。

ARD艾瑞德板式换热器（江阴）有限公司同时也是板式换热器配件（换热器板片和换热器密封垫）领域全球排名第一的供应商和维护商。

能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/API.Schmidt、日阪/HISAKA、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号的板式换热器板片和垫片。

全球约有1/5的板式换热器正在使用ARD 艾瑞德板式换热器（江阴）有限公司提供的换热器配件或接受ARD艾瑞德板式换热器（江阴）有限公司的维护服务（包括定期清洗、维修及更换配件等维护服务）。

无论您身在何处，无论您有什么特殊要求，ARD艾瑞德板式换热器（江阴）有限公司都能为您提供板式换热器领域的系统解决方案。

板式换热器知识及优点分析板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器。

各种板片之间形成薄矩形通道，通过板片进行热量交换。

板式换热器是液—液、液—汽进行热交换的理想设备。

它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、应用广泛、使用寿命长等特点。

在相同压力损失情况下，其传热系数比管式换热器高3-5倍，占地面积为管式换热器的三分之一，热回收率可高达90%以上。

板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。

板换换热效率高、占地面积小、维修方便、能够保护主机等，是最直观的优点。

中文名：板式换热器组成：板式换热器、平衡槽、热水装置等类型：框架式（可拆卸式）和钎焊式标准：GB16409-1996《板式换热器》优点：换热效率高、热损失小含义：由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器板式换热器结构图拆解可拆卸板式换热器是由许多冲压有波纹薄板按一定间隔，四周通过垫片密封，并用框架和压紧螺旋重叠压紧而成，板片和垫片的四个角孔形成了流体的分配管和汇集管，同时又合理地将冷热流体分开，使其分别在每块板片两侧的流道中流动，通过板片进行热交换。

基本组成结构如图所示：板式换热器和管壳式换热器相比较，具有的显著特点：1.传热系数高由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般Re=50~200）下产生紊流，所以传热系数高，一般认为是管壳式的3~5倍。

2.对数平均温差大，末端温差小在管壳式换热器中，两种流体分别在管程和壳程内流动，总体上是错流流动，对数平均温差修正系数小，而板式换热器多是并流或逆流流动方式，其修正系数也通常在0.95左右，此外，冷、热流体在板式换热器内的流动平行于换热面、无旁流，因此使得板式换热器的末端温差小，对水换热可低于1℃，而管壳式换热器一般为5℃。

全焊式宽通道板式换热器技术说明全焊式宽通道板式换热器产品介绍一、产品概述全焊式宽通道板式换热器是专门为处理含有大量固体颗粒、纤维悬浮物以及粘稠状流体的加热或冷却而设计开发的。

依靠雄厚的技术实力和多年焊接板式传热产品开发的经验，成功研制了全焊式宽通道板式换热器，并获得了中华人民共和国国家知识产权局颁发的实用新型专利。

由于产品的特殊设计，宽通道侧通道平滑，流体流动顺畅，有效防止固体颗粒或悬浮固体在介质中沉积，堵塞通道，磨损传热元件，实现大处理能力的换热要求，传热效率高，压力、温度和耐磨性好，阻力损失小。

该产品的独特特性特别适用于氧化铝生产过程中种子分解中冷段氢氧化铝浆料的冷却。

2、产品组成全焊式宽通道板式换热器由换热板束、侧板、夹紧板、管箱、螺栓、螺母、密封垫片、分程隔板、支座等基本元件构成。

三、主要技术特征说明1、合理选择耐腐蚀和耐磨蚀的材料板材为SAF2205（S31803）双相钢。

其抗晶间腐蚀、应力腐蚀、点蚀和缝隙腐蚀的能力是普通奥氏体不锈钢无法比拟的。

特别是在非氧化性酸、碱液、有机酸和硫化物含量较高的介质中，具有良好的耐腐蚀性，双相钢具有很高的机械性能和较强的耐介质冲刷磨损能力。

2、流速的合理选择流量的合理选择决定了产品的传热性能、阻力损失和耐磨性。

对于宽通道侧的介质，流速一般为0.9~1.3m/s，更适合砂质氧化铝换热工艺（包括固体颗粒）的要求。

高流速促使含有固体颗粒的浆料在板表面流动，不会出现材料堆积或结疤堵塞。

3.转轮结构平板定距柱结构窝状结构通道采用高效平板定距柱或嵌套结构，宽通道侧无触点等支撑块，保证介质顺利通过板面，无死区，不易沉积和堵塞。

同时，由于相邻通道中有许多接触点，冷介质通过时容易形成湍流，从而获得更好的传热性能。

两种介质的流动实现了纯逆流，提高了换热效果。

4.板间连接方式板片对之间采用受力形式很好的球型焊接结构，没有采用简单的“v”字型焊接结构，球型结构能够有效的防止物料积聚，同时承压能力更强。

板式换热器知识及优点分析板式换热器是一种经典的换热设备，它具有许多优点，如高效率、紧凑结构和易于维护等，因此在各种工业、航空航天、海洋和汽车制造等领域广泛应用。

本文将对板式换热器的知识及其优点进行分析。

一、板式换热器的定义及类型板式换热器是一种由许多金属板组成的换热设备，板之间形成许多小型流道，流体分别流过每个流道的板子表面。

通过流体之间的热传递，将热量从一个流体传递到另一个流体，从而实现换热效果。

板式换热器广泛应用于各个行业，包括食品、制药、化学、石油、能源、冶金等。

不同的领域和应用需要不同类型的板式换热器。

常见的板式换热器包括：平板型、插板型、管式、扭曲管式等。

二、板式换热器的优点1、高效率板式换热器是一种高效的换热设备，由于板的表面积非常大，因此可以很容易地实现高热交换效率，并且不会占用太多的空间。

此外，由于板式换热器采用了高效的传热技术，因此节省了能源成本和资源。

2、紧凑结构板式换热器具有非常紧凑的结构，可以节省很多用于换热器的安装空间。

这对于那些空间有限的应用场景来说非常有利，如汽车发动机冷却系统，叶轮机组，海洋勘探船舶等。

因此，板式换热器可以适用于各种复杂的应用场景。

3、易于维护板式换热器非常易于维护和清理，这对于长期的运行非常重要。

由于板式换热器采用的是可组装和拆装的结构，因此可以很容易地进行清洁和维护。

此外，如果损坏或需要更换的板子很少，也可以很容易地进行更换。

4、灵活性好由于板式换热器不像其他类型的换热器，如钢管式换热器等，需要定做和订制，因此在生产过程中也具有非常大的灵活性。

这意味着可以根据不同的应用场景和要求进行快速定制和生产。

5、节约成本板式换热器可以节约很多生产成本和维护成本，这对于大多数企业和用户来说非常重要。

板式换热器在成本方面的优点主要体现在节约空间、节约人工和物料成本等方面。

三、总结总之，板式换热器是一种非常经典的换热设备，在许多领域和应用中都有着广泛的应用。

它具有高效、紧凑、易于维护、灵活且经济实用等诸多优点。

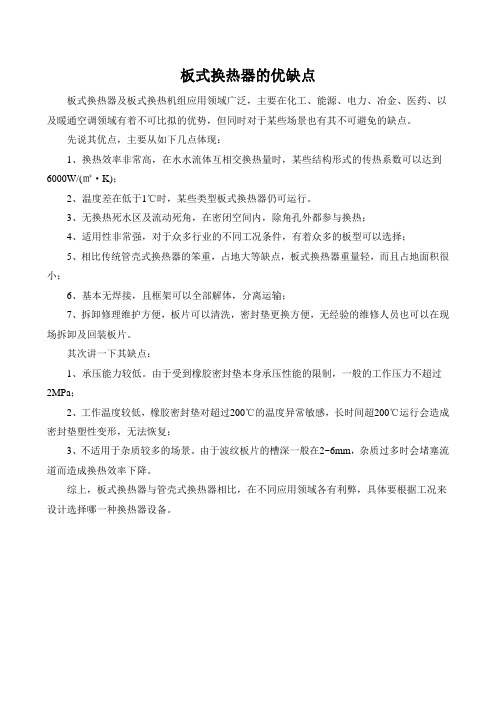

板式换热器的优缺点
板式换热器及板式换热机组应用领域广泛，主要在化工、能源、电力、冶金、医药、以及暖通空调领域有着不可比拟的优势，但同时对于某些场景也有其不可避免的缺点。

先说其优点，主要从如下几点体现：
1、换热效率非常高，在水水流体互相交换热量时，某些结构形式的传热系数可以达到6000W/(㎡·K)；
2、温度差在低于1℃时，某些类型板式换热器仍可运行。

3、无换热死水区及流动死角，在密闭空间内，除角孔外都参与换热；
4、适用性非常强，对于众多行业的不同工况条件，有着众多的板型可以选择；
5、相比传统管壳式换热器的笨重，占地大等缺点，板式换热器重量轻，而且占地面积很小；
6、基本无焊接，且框架可以全部解体，分离运输；
7、拆卸修理维护方便，板片可以清洗，密封垫更换方便，无经验的维修人员也可以在现场拆卸及回装板片。

其次讲一下其缺点：
1、承压能力较低。

由于受到橡胶密封垫本身承压性能的限制，一般的工作压力不超过2MPa；
2、工作温度较低，橡胶密封垫对超过200℃的温度异常敏感，长时间超200℃运行会造成密封垫塑性变形，无法恢复；
3、不适用于杂质较多的场景。

由于波纹板片的槽深一般在2~6mm，杂质过多时会堵塞流道而造成换热效率下降。

综上，板式换热器与管壳式换热器相比，在不同应用领域各有利弊，具体要根据工况来设计选择哪一种换热器设备。

板式换热器优缺点
一、优点：
1. 传热系数高
板式换热器由板片相互倒置组装而成，板片波纹形状构成复杂的流道，使换热介质产生强烈的紊流，所以传热系数高。

2. 结构紧凑、占地面积小
单位体积换热面积可达250㎡。

3. 对数平均温差大，末端温差小
板式换热器多是顺流或逆流流动方式，对数平均温差修正系数在0.95左右。

冷、热流体在换热器内的流动平行于换热面、无旁流，末端温差小，水水换热可低于1℃。

4. 易改变换热面积或流程组合
若想增加或减少换热面积，只要增加或减少板片；若想改变流程组合，只需改变板片排列或更换几张板片，从而适应新的换热工况。

5. 成本较低
板式换热器主要用金属板材，原材料价格比金属管材要低。

6. 不易结垢
流体在流道内扰动大，污垢不易沉积。

7. 易拆卸清洗
只要松开夹紧螺栓，移动活动端板，即可卸下板片进行清洗，适用于经常清洗维护的工况。

二、缺点：
1、传热面之间的间隙较小，传热面上有凹凸，因此压力损失较大。

2、板式热交换器采用密封垫片密封，工作压力一般不宜超过2MPa。

3、使用温度受密封垫片材料耐温性能的限制，温度过高会使换热器泄漏
3、板片间通道较窄，一般只有2~5mm，不适用于含有较大颗粒或纤维物质的介质，容易堵塞。

在这种情况下，可采用宽流道板式换热器，通过性好，避免堵塞现象。

4、流道较小，不适用于气气换热。

1、提高传热效率板式换热器是间壁传热式换热器，冷流体通过换热器板片传热，流体与板片直接接触，传热方式为热传导和对流传热。

提高板式换热器传热效率的关键是提高传热系数和对数平均温差。

（1）提高换热器传热系数只有同时提高板片冷热两侧的表面热系数，减小垢层热阻，选用热导率高的板片，减小板片的厚度，才能有效提高换热器的传热系数。

提高板片的表面传热系数由于板式换热器的波纹能使流体在较小的流速下产生湍流，因此能获得较高的表面传热系数，表面传热系数与板片波纹的几何结构及介质的流动状态有关。

板片的波形包括人字形、平直形、球形等。

经过多年的研究和实验发现，波纹断面形状为三角形的人字形板片具有较高的表面传热系数，且波纹的夹角越大，板间流道内介质流速越高，表面传热系数越大。

减小污垢层热阻减小换热器的污垢层热阻的关键是防止板片结构。

板片结构厚度为 1mm 时，传热系数降低约 10%。

因此，必须注意监测换热器冷热两端的水质，防止板片结构，并防止水中杂物附着在板片上。

有些供热单位为防止盗水及钢件腐蚀，在供热介质中添加药剂，因此必须注意水质和黏性药剂引起杂物玷污换热器板片。

如果水中有黏性杂物，应采用专用过滤器进行处理。

选用药剂时，宜选择无黏性的药剂。

选用导热率高的板片板片材质可选择奥氏体不锈钢、钛合金、钢合金等。

不锈钢的导热性能好，热导率约 14.4W/(mk)，强度高，冲压性能好，不易被氧化，价格比钛合金和铜合金低，但其耐氯离子腐蚀的能力差。

减小板片厚度板片的设计厚度与其耐腐蚀性能无关，与换热器的承压能力有关。

板片加厚，能提高换热器的承压能力。

采用人字形板片组合时，相邻板片互相倒置，波纹相互接触，形成了密度大、分布均匀的指点，板片角及边缘密封结构已逐步完善，使换热器具有很好的承压能力。

在满足换热器承压能力的前提下，应尽量选用较小的板片厚度。

（2）提高对数平均温差板式换热器流型有逆流、顺流和混合流型。

在相同工况下，逆流时对数平均温差最大，顺流时最小，混合流型介于二者之间。

板式换热器的介绍
关于板式换热器，也许你觉得很陌生，但是对于应用换热器的领域，你就会觉得不陌生了，例如空调、暖通设备、食品冷却、循环水系统等等，今天江苏昌盛密封材料有限公司的装机师傅为我们讲解下板式换热器。

’
板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器。

各种板片之间形成薄矩形通道，通过板片进行热传量。

以上结构图就看的比较清楚，那么一个产品肯定有它的优缺点，板式换热器也不例外，我们先说下换热器的优点：它本身构造是很坚固的，处理能力高，可靠性大，选用的材料种类比较多（不锈钢304,316，TI等），关键它清洗比较方便（定期清洗不影响极机器运作可以找江苏昌盛密封材料进行清洗）！那么它的缺点是什么呢：在金属消耗方便它的传热效率、结构紧凑性及单位换热面积等方面均不如一些新型高效紧凑式换热器。

板式换热器的型号是非常多的，具体的话可以按需定制生产。

板式换热器的特点与优化设计发布时间：2023-01-31T02:30:47.189Z 来源：《中国科技信息》2022年第18期作者：温万鹏[导读] 板式换热器的广泛应用，使我国板式换热器行业迅速发展起来温万鹏大庆石化公司化工三厂橡胶聚合联合车间黑龙江大庆 163714摘要：板式换热器的广泛应用，使我国板式换热器行业迅速发展起来，与发达国家相比我国的板式换热器在设计方面存在较大的差距。

为了改善我国板式换热器在設计方面存在的缺陷，本文针对板式换热器的特点进行了详细的叙述，同时对板式换热器进行了优化设计，使得板式换热器发挥最优的效果。

关键词：板式换热器；特点；优化设计；展望前言：板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器。

换热器的各板片之间形成许多小流通断面的流道，通过板片进行热量交换，它与常规的壳管式换热器相比，在相同的流动阻力和泵功率消耗情况下，其传热系数要高出很多。

板式换热器技术主要在以下方面得到迅速发展：板式换热器单元和单片面积大型化，如英国APV公司单片最大面积达4.75m2/片，单台换热面积2500m2 /台；采用垫片无胶连接技术，使板式换热器，安装和维护的时间节约80%；由一种规格的板片设计两种不同波形夹角，以满足有不同压力降要求的场合，从而扩大了应用范围；板片材料多样化，已使用了不锈钢、高铬镍合金、蒙乃尔哈氏合金等，目前还出现了石墨式换热器。

板式换热器的广泛应用，加速了我国板式换热器行业的迅速发展，但我国板式换热器设计与发达国家之间仍存在着不小的差距。

1、板式换热器的特点板式换热器是以波纹板作为传热面，在流道中布满网状触点，流体沿着板间狭窄弯曲、犹如迷宫式的通道流动，其速度大小和方向不断改变，形成强烈的湍流，从而破坏边界层，减少界面液膜热阻，并使固体颗粒悬浮，不易沉积，有效地强化了传热，因此，它比管壳式等其它类型换热器具有很多独特的优点。

1.1板式换热器的优点（1）传热系数高。

宽流道焊接板式换热器宽流道焊接板式换热器是一种针对特种工况研制的焊接板式换热器，专门为有较大颗粒物或粘稠度较高的工况设计，在上述工况下介质能够在流道内充分流动而不发生堵塞现象，且具有传统管式换热器所不具备的高传热性能。

由于板片具有较高的传热性能，因此其相同换热面积的产品与管式换热器相比具有更小的体积，可为用户节省宝贵的空间资源。

产品在允许的压力及温度范围内可无故障使用多年，且盖板可以打开，对流道进行机械清洗。

在燃料乙醇、造纸、氧化铝等行业广泛应用。

产品特点：•最高使用温度：300℃•最高使用压力：2.0MPa•最大组装面积：600m2•最大接管规格：DN600•板片厚度范围：1.0-2.0mm我的宽板是法国倍力肯的宽流道板式换热器，使用时间为5年，料侧迎料流方向出现直径在1公分左右的孔洞，距离料侧进口4-8公分远。

1、项目名称：可拆式宽流道板式换热器项目2、承担单位：四平市巨元换热设备有限公司3、企业简介：本项目公司拥有自主知识产权，关键技术主要来源于公司省级新产品“水平直波纹自由流板式换热器”、专利“可拆式宽通道板式换热器”和德国“freeflow”板式换热器设计原理。

关键技术实现依据是三维实体设计软件、公司的数控加工中心和22000T油压机。

项目首次实现了国内酒精行业发酵工艺段用板换热器替代传统的螺旋板换热器的应用创新，以及采用不等间距的结构设计，醪液侧通道间距15mm，并设不接触的6mm自由流通道，循环水侧通道间距8mm的结构创新，提高了传热效率，节约了动力消耗，较好地解决了堵塞问题。

2008年6月可实现产品的批量生产，达产时可实现年产可拆式宽流道板式换热器8400平方米，年利润278万元。

项目适应了换热技术飞速发展的需要，有利于企业尽快将研究成果转化为商品，使国内酒精等可再生能源待业板式换热器制造技术跃上一个新台阶，对所在区域环境影响较小，符合环保要求和国家的产业政策。

宽流道板式换热器传热系数随着现代工业技术的飞速发展，换热设备在各种工艺流程中扮演着至关重要的角色。

其中，宽流道板式换热器以其独特的结构设计和高效的传热性能，在石油、化工、电力等领域得到了广泛应用。

传热系数作为衡量换热器性能的关键指标之一，对于优化设备设计、提高能源利用效率具有重要意义。

因此，本文旨在深入探讨宽流道板式换热器的传热系数及其影响因素，以期为相关领域的研究和实践提供有价值的参考。

一、宽流道板式换热器概述宽流道板式换热器是一种改进的板式换热器，其主要特点在于增大了流体通道的宽度，从而降低了流速，减小了流体通过换热器时的压降。

这种设计不仅提高了设备的耐压性能，还有利于处理含有大颗粒或高粘度流体的工况。

同时，宽流道设计也有助于减少换热器内部的结垢和堵塞现象，延长了设备的使用寿命。

二、传热系数定义及计算方法传热系数，又称总传热系数，是指单位时间内、单位传热面积上，两种流体间传递的热量与两流体间平均温差之比。

它是衡量换热器传热效率的重要参数。

传热系数的计算通常涉及到流体的物理性质（如密度、比热容、导热系数等）、流体的流动状态（如流速、湍流程度等）以及换热器的几何结构（如板片间距、流道宽度等）。

对于宽流道板式换热器，其传热系数的计算可采用经验公式或数值模拟方法。

经验公式通常是基于大量实验数据拟合得到的，具有一定的适用范围和局限性。

而数值模拟方法则能够更准确地模拟流体在换热器内的流动和传热过程，但需要较高的计算资源和专业知识。

三、传热系数影响因素分析1.流体物理性质流体的密度、比热容和导热系数等物理性质直接影响传热系数的大小。

一般来说，密度和比热容较大的流体具有更高的蓄热能力，有利于提高传热效率。

而导热系数则决定了热量在流体内部的传递速率，导热系数越大，传热效率越高。

2.流体流动状态流速和湍流程度是影响传热系数的关键因素。

流速的增加可以加强流体与换热器板片之间的对流换热，从而提高传热系数。

而湍流程度的提高则有助于破坏流体边界层，减小热阻，进一步增强传热效果。

板式换热器的优点1、传热系数高板式换热器具有较高的传热系数，一般约为管壳式换热器的3~5倍。

主要原因是流体在管壳式换热器的壳程中流动时存在着折流板—壳体，折流板—换热管，管束—壳体之间的旁路，通过这些旁路的流体，没有充分参与换热。

而板式换热器，不存在旁路，而且板片的波纹能使流体在较小的流速下产生湍流，湍流效果明显（雷诺数约为150时即为湍流），故能获得较高的传热系数。

2、对数平均温差大板式换热器两种流体可实现纯逆流，一般为顺流或逆流方式。

但在管壳式换热器中，两种流体分别在壳程和管程内流动。

总体上是错流的流动方式。

降低了对数平均温差。

板式换热器能实现温度交叉，末端温差能达到1℃；管壳式换热器不能实现温度交叉（即二次侧出口温度不能高于一次侧的出口温度）末端温差只能达到5℃。

3、 NTU大NTU表示相对于流体热容流量，换热器传热能力的大小。

例如对于已定的传热系数K和热容量 GCp值，NTU的大小就意味着换热器尺寸的大小，即传热面积的大小。

管壳式换热器的NTU约为0.2~0.3（平均0.25）。

（BRS）板式换热器的NTU约为1.0~3.0（平均2.0）。

如在进行一次水14~9℃，二次水13~7℃，一次水流量60m3/h,二次水流量50m3/h换热时，NTU=(14-9)/1.5=3.33。

若采用对称型（BRS）板式换热器3.33/2.0 = 1.66≈2流程，A=95m2；而采用管壳式换热器，则3.33/0.25=13.32≈14流程，A=320m2。

.4、耐温承压能力强设计工作压力可达8MPa，设计工作温度达1000℃。

5、大型化单板面积达18m2，单台达10000m2。

6、小型化单板面积比A4还小。

7、占地面积小从3分析可知，由于板式换热器NTU 大，故在换热量相同时，所需的换热器的尺寸也小。

除此之外，板式换热器的结构紧凑，单位体积内的换热面积为管壳式换热器的2~5倍，也不需管壳式换热器要预留抽出管束的检修场地，故板式换热器的占地面积是管壳式换热器的1/5~1/10。

宽流道全焊接板式换热器开发与应用摘要：近年板式换热器的应用越来越广，这得益于其紧凑的结构和较高的换热效率。

全焊接板式换热器比传统的可拆式板式换热器可适应更高的温度和压力，从而进一步拓宽了其应用的范围和领域。

宽流道板式换热器在含固体、晶体、纤维、浆状物质及高黏度介质流体余热回收场合被广泛应用。

开发的激光焊无触点宽流道板式换热器不但承压高，而且采用了可拆卸盖板设计便于内部清洗降低检维修成本，设备具备良好的应用。

关键词：宽流道；全焊接；板式换热器板式换热器在石油化工及其他工业领域得到广泛应用，板式换热器一般分为可拆卸垫片式板式换热器、半焊式板式换热器和全焊接板式换热器[1]，其中可拆卸板式换热器根据板片间隙流道的大小，又开发了宽流道可拆卸板式换热器。

随着工业生产工艺要求的不断变化，在含矿物纤维、浆状物质及高黏度颗粒介质换热工艺场合，以往开发的宽流道可拆卸板式换热器已很难满足要求，急需开发新型全焊接宽流道板式换热器。

一、慨述作为工业大国，快速发展的工业也带来巨大的能源的消耗，换热器作为一种最常见的工业设备，在直接生产和开发利用二次能源方面，都起到了重要作用。

在节能减排的号召下，换热器行业也朝着节能增效的方向发展。

近年是板式换热器发展的上升阶段，不仅在石油化工等领域越来越常见，在食品、医疗等行业也被迅速推广。

板式换热器的换热主体为金属波纹板片，一定数量的板片被压紧而形成板束。

不同形式的波纹决定了板片间流道的复杂及曲折程度，板式换热器内流体达到湍流状态时所需要临界雷诺数比常规管壳式换热器更小。

垫片密封是板式换热器最原始的密封形式，常见的可拆式板式换热器就是采用橡胶垫圈来密封流道中的流体，压紧板将一定数量的板片压紧，通过压紧螺柱提供压紧力并固定。

可拆式板式换热器易拆洗易扩容，但是可承受的工作压力和温度都较低，一般上限为2．5 MPa和250 ℃，且由于角孔尺寸的限制，很难实现大流量，应用范围有限，且角孔的存在也造成了板片材料的严重浪费。

宽流道板式换热器换热温差宽流道板式换热器是一种高效的换热设备，通过流体在板间流动进行传热与传质。

该设备有着宽敞且光滑的流道，使得流体流动过程中阻力降低，进而提高传热效率。

同时，它还具有结构紧凑、换热面积大、清洗维护方便的优点。

在化工、医药、食品等领域得到广泛应用。

而在使用过程中，宽流道板式换热器存在着换热温差的问题。

宽流道使得流体流动速度过快，使得不同位置上流体的温度差异很大，从而导致板间的温差也很大。

这会影响设备的运行效率，导致能耗的浪费和设备运行寿命缩短。

为了解决这个问题，需要采取积极的措施。

一种方法是通过改变流体的流动方式，尽量将温度差降至最小。

流体注入后，可以呈现多种不同的流动方式，如平行流、逆流、交叉流等，因此需要选择最优化的流体流动方式，同时还需要根据具体需求，调整流体流动的速度。

另一种方法是通过加装流量控制器，调整流体的通量，进而控制流速和流体质量。

流量控制器是一种比较常见的控制装置，根据流体流量的变化自动调节阀门或泵等装置的开闭，使得流速和流体质量得到有效控制。

还有一种方法是通过改变宽流道板式换热器的结构和材料，使得其对温差的承受能力更强。

可以增加板间的板块数量和板间距离，从而增加换热面积，使得流体与板间的热传递时间延长，温度差降低。

在材料上，可以采用耐腐蚀、高强度、高导热性的材质，使得设备在高温、高压等恶劣环境中仍能保持稳定运行。

综上所述，宽流道板式换热器是一种高效的换热设备，但其换热温差问题需要得到重视。

通过采取改变流体流动方式、加装流量控制器、改变结构材料等措施，可以有效地解决换热温差的问题，使得设备能够达到更好的运行效率和使用寿命。

宽流道板式换热器的特点及应用范围
宽流道板式换热器板型采用独特的粗波纹结构设计，板片外廓基本由水平波纹构成，介质可以无限制地流过板片的换热表面而不发生堵塞现象，且具有传统管式换热器所不具备的高传热性能。

1、特点
（1）易于拆卸和清理：拆下夹紧螺栓并移动活动压紧板，可以观察到宽流道板式换热器的每一张板片。

因此板式换热器内部残余液体少，容易就地清理。

板片可拆开清洗，适用于需保证清洁卫生的食品饮料及污水处理等行业。

（2）可根据流体的特性及不同工艺条件要求，选取宽-窄流道或宽-宽流道设计;
（3）通过性好：从6mm到16mm的宽间隙横断面的流道没有阻碍点，能够有效防止堵塞;
（4）传热效率高：换热板的压制形式确保流体能在低流速即可达到高湍流。

传热系数远高于管壳式换热器。

（5）成本低：传热系数高意味着更少的材料即可达到所需的换热负荷，大大降低换热器总成本
（6）弹性设计：宽流道板式换热器的使用，大大保障您的投资物有所值。

如果想更换换热面积，只需松开夹紧螺栓，移动活动压紧板，即可增加或减少板片。

（7）结构紧凑、占地面积小：一台宽流道板式换热器可满足几台换热器的工作负荷，只需要管壳式换热器的一小部分占用面积。

2、应用
适用于人字形波纹不能应用的特殊介质工况，含颗粒、固体、晶体、纤维和浆状物质的介质，同时也适用于高黏度介质。

如：含固体或晶体的介质;含纤维或浆状物质的介质;高黏度介质。

可广泛应用于污水余热回收、制糖、造纸、纺织以及食品和果汁等工业领域。

再生水源热泵宽流道板式换热器微生物污垢热阻的预测再生水源热泵宽流道板式换热器微生物污垢热阻的预测近年来，再生水源热泵作为一种新型的节能环保设备，受到了广泛关注和应用。

再生水源热泵的核心部件之一是宽流道板式换热器，它起着热量交换的关键作用。

然而，随着使用时间的增加，宽流道板式换热器表面容易附着微生物污垢，导致热阻增加，影响换热效率。

因此，预测宽流道板式换热器微生物污垢热阻的变化，对于再生水源热泵的性能和可持续运行具有重要意义。

宽流道板式换热器微生物污垢的生成与背后的机理是微生物在水中的生长繁殖过程。

水中的微生物种类丰富，包括细菌、藻类、真菌等。

它们依靠在表面形成生物膜来吸附营养物质并进行代谢，产生废物和生物胶质，从而形成微生物污垢。

微生物污垢的生成速度与水中的微生物浓度、水质、水温等因素密切相关。

为了预测宽流道板式换热器微生物污垢热阻的变化，需要确定微生物污垢在换热器表面上的附着速率。

研究表明，微生物在不同材料表面上的附着速率存在差异。

例如，铜和铝合金表面对微生物的附着速率较高，而不锈钢和塑料表面对微生物的附着速率较低。

因此，在设计宽流道板式换热器时选择适合的材料，可以减少微生物的附着，降低微生物污垢的生成。

除了材料选择外，水质对微生物污垢的形成也有重要影响。

水中微生物的浓度和种类多样，这直接决定了微生物污垢的生成速度。

因此，对再生水源热泵使用水的源头进行消毒和过滤是预防微生物污垢生成的有效措施。

此外，定期清洗和维护宽流道板式换热器，去除已经附着的微生物污垢也是必要的。

针对微生物污垢热阻的预测，可以采用实验和模拟相结合的方法。

实验可以通过在宽流道板式换热器上模拟微生物污垢的生成，测量热阻的变化，建立微生物污垢热阻与附着速率之间的关系。

同时，还可以使用数学模型对微生物污垢的生成进行模拟，预测其对热阻的影响。

通过实验数据和模拟结果的比对，可以提高预测精度，并为宽流道板式换热器的设计和优化提供依据。

综上所述，预测再生水源热泵宽流道板式换热器微生物污垢热阻的变化对于再生水源热泵的性能和可持续运行至关重要。

宽流道板式换热器换热温差一、什么是宽流道板式换热器？宽流道板式换热器是一种高效的换热设备，能够在液体或气体之间进行热量传递。

它由多个板的堆叠组成，通过板与板之间的流道来实现热量的交换。

相比传统的管式换热器，宽流道板式换热器能够提供更大的热交换面积，提高换热效率。

二、宽流道板式换热器的换热温差宽流道板式换热器的换热温差是指在换热过程中，冷介质与热介质之间的温差。

换热温差的大小对换热器的性能和效率有重要影响。

2.1 影响换热温差的因素1.流体的性质：流体的物理性质，如密度、热导率、黏度等，会直接影响换热温差。

不同性质的流体在换热过程中会有不同的温差。

2.流速：流速是指流体在换热器中的速度。

流速越大，流体与板的接触时间越短，换热温差越小。

因此，在设计宽流道板式换热器时需要考虑到流速与换热效率之间的平衡。

3.板式换热器的结构：宽流道板式换热器采用多个平行板的结构，板与板之间形成的流道是冷热介质的传热路径。

流道的尺寸、形状和布局会对换热温差产生影响。

合理设计结构可以增加换热温差，提高换热效率。

2.2 如何提高宽流道板式换热器的换热温差为了提高宽流道板式换热器的换热温差，优化以下几个方面可以起到积极的作用：1.选择合适的流体：在换热过程中，选择具有适当物性参数的流体，如热导率高、黏度小的流体，可以增大换热温差。

2.调整流速：通过控制流速，使流体在整个换热器中的停留时间适中，可以获得较大的换热温差。

流速不宜太低，否则会导致换热不充分；流速也不宜太高，否则会增加泵的能耗。

3.设计优化结构：合理设计宽流道板式换热器的流道尺寸、形状和布局，可以增强流体与板之间的接触程度，提高换热效率。

4.温度控制：合理控制冷热介质之间的温度差，可以最大限度地利用换热温差。

三、宽流道板式换热器的应用领域宽流道板式换热器由于其高效率、紧凑型和可靠性等优点，被广泛应用于许多工业领域。

3.1 化工工业在化工工业中，宽流道板式换热器常用于各种化工流程中的冷却、加热和回收热量。
