X射线衍射分析(XRD)

XRD分析方法介绍X射线衍射（X-ray diffraction，简称XRD）是一种非常重要的物质结构表征技术，广泛应用于材料科学、化学、地球科学、生命科学等领域。

它通过将X射线射向样品，然后测量和分析X射线经过样品后的衍射图样，从而得到样品的结构信息。

1.非破坏性：XRD是一种非破坏性分析方法，样品在接受X射线照射后不会发生永久性损伤，可以反复使用。

2.不受样品形态限制：XRD适用于固体、液体、薄膜和粉末等形态的样品，对样品的晶型、晶体结构和晶粒尺寸等信息进行分析。

3.高分辨率：XRD可以提供较高的分辨率，可以检测出样品中微小的结构变化，如晶格畸变、相变等。

4.定量分析：XRD可以进行定量分析，通过衍射峰的强度和位置，可以获取样品中不同晶相的含量，并计算晶格参数、物相纯度等信息。

5.多功能性：除了结构表征外，XRD还可以用于拟合数据、表面分析、粒度分析等应用。

1.菲涅尔衍射法：菲涅尔衍射法是一种传统的XRD方法，主要用于粉末样品的结构分析。

它是通过测量样品晶粒间隔的变化，然后将这些信息转换为衍射图样，从而得到样品的结构信息。

2. Laue衍射法：Laue衍射法是一种快速的结构分析方法，主要用于晶体表面和薄膜样品的分析。

它通过将样品放在X射线束下，然后测量并分析样品中衍射出的X射线图样，从而得到样品的结构信息。

3.粉末衍射法：粉末衍射法是一种广泛应用的XRD方法，主要用于粉末样品的结构分析。

它是通过将样品制成细粉，然后进行衍射测量，并根据布拉格方程计算晶格参数和相量等信息。

4.单晶衍射法：单晶衍射法是一种高精度的XRD方法，主要用于单晶样品的结构分析。

它是通过将样品制成单晶，然后测量和分析样品中衍射出的X射线图样，从而得到样品的三维晶体结构信息。

5.傅立叶变换衍射法：傅立叶变换衍射法是一种用于薄膜和多晶样品的XRD方法，主要用于分析样品中的表面形貌、界面反应等信息。

它是通过将样品经过傅立叶变换，将时域中的信号转换为频域中的信号，然后提取相应的结构信息。

化学成分 xrd和xrfXRD和XRF是化学分析中常用的两种技术手段，分别指X射线衍射和X射线荧光谱分析。

本文将分别介绍这两种技术的原理、应用和特点。

一、XRD（X射线衍射）X射线衍射是一种利用物质对入射X射线的散射进行分析的方法。

当入射X射线照射到晶体或非晶体样品上时，X射线与样品中的原子发生散射，形成衍射图案。

通过测量衍射角和相对强度，可以得到样品的晶体结构信息，如晶胞参数、晶体结构和晶体取向等。

XRD技术具有以下特点和应用：1. 非破坏性分析：XRD技术无需破坏样品，可以对样品进行全面的分析，适用于固体、液体和气体等不同形态的样品。

2. 结构表征：XRD可以确定样品的晶体结构，对于研究材料的物理性质、相变行为和晶体缺陷等具有重要意义。

3. 成分分析：通过对衍射峰的位置和强度进行定量分析，可以得到样品的成分信息，如含量、相对比例等。

4. 质量控制：XRD广泛应用于材料科学、地质学、生物学、制药等领域，用于质量控制、新材料研发和催化剂设计等。

二、XRF（X射线荧光谱分析）X射线荧光谱分析是一种利用样品中元素发射的X射线进行化学成分分析的方法。

当样品受到入射X射线的激发时，样品中的原子会发射出特定能量的X射线。

通过测量这些X射线的能量和强度，可以确定样品中的元素组成和含量。

XRF技术具有以下特点和应用：1. 快速分析：XRF技术具有高灵敏度和快速分析的特点，可以在几分钟内完成对样品的全面分析，适用于快速检测和在线监测。

2. 多元素分析：XRF可以同时分析样品中的多种元素，对于复杂样品的分析具有优势，如矿石、合金、土壤等。

3. 无需样品处理：XRF技术不需要对样品进行特殊处理，可以直接对固体、液体和气体等样品进行分析，减少了实验操作的复杂性。

4. 应用广泛：XRF广泛应用于石油化工、冶金、环境监测、食品安全和文物保护等领域，用于质量控制、环境监测和文物鉴定等。

XRD和XRF是两种常用的化学分析技术，分别用于物质的结构表征和化学成分分析。

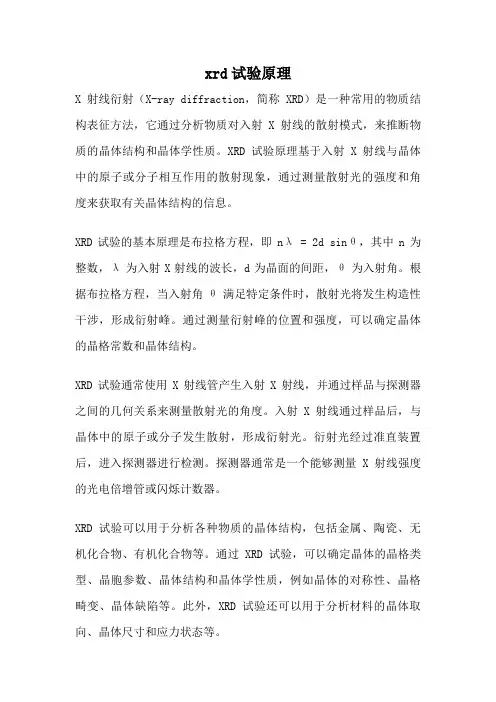

xrd试验原理X射线衍射（X-ray diffraction，简称XRD）是一种常用的物质结构表征方法，它通过分析物质对入射X射线的散射模式，来推断物质的晶体结构和晶体学性质。

XRD试验原理基于入射X射线与晶体中的原子或分子相互作用的散射现象，通过测量散射光的强度和角度来获取有关晶体结构的信息。

XRD试验的基本原理是布拉格方程，即nλ = 2d sinθ，其中n为整数，λ为入射X射线的波长，d为晶面的间距，θ为入射角。

根据布拉格方程，当入射角θ满足特定条件时，散射光将发生构造性干涉，形成衍射峰。

通过测量衍射峰的位置和强度，可以确定晶体的晶格常数和晶体结构。

XRD试验通常使用X射线管产生入射X射线，并通过样品与探测器之间的几何关系来测量散射光的角度。

入射X射线通过样品后，与晶体中的原子或分子发生散射，形成衍射光。

衍射光经过准直装置后，进入探测器进行检测。

探测器通常是一个能够测量X射线强度的光电倍增管或闪烁计数器。

XRD试验可以用于分析各种物质的晶体结构，包括金属、陶瓷、无机化合物、有机化合物等。

通过XRD试验，可以确定晶体的晶格类型、晶胞参数、晶体结构和晶体学性质，例如晶体的对称性、晶格畸变、晶体缺陷等。

此外，XRD试验还可以用于分析材料的晶体取向、晶体尺寸和应力状态等。

XRD试验的应用领域非常广泛。

在材料科学和工程领域，XRD试验可用于材料的相变研究、材料晶体结构的优化设计以及材料的质量控制。

在地质学和矿物学领域，XRD试验可用于矿物的鉴定和矿石的分析。

在生物科学领域，XRD试验可用于分析生物大分子的结构，如蛋白质和核酸。

此外，XRD试验还可以应用于药物研发、环境监测和文物保护等领域。

总结起来，XRD试验原理是基于入射X射线与晶体中的原子或分子相互作用的散射现象，通过测量散射光的强度和角度来推断物质的晶体结构和晶体学性质。

XRD试验在材料科学、地质学、生物科学等领域具有重要的应用价值，为科学研究和工程应用提供了可靠的实验手段。

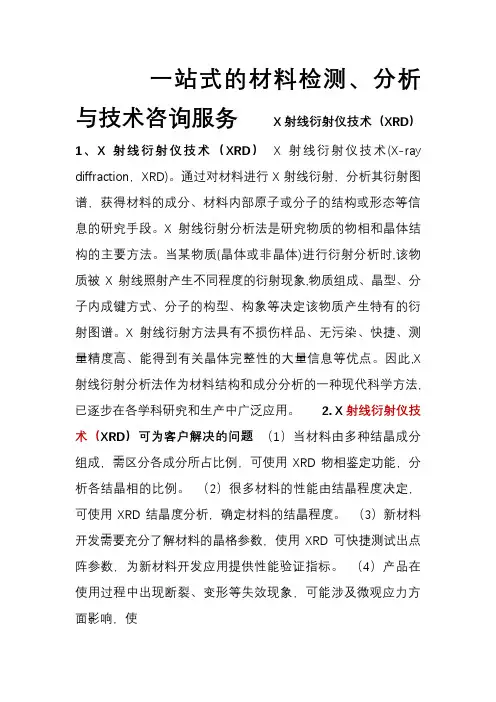

一站式的材料检测、分析与技术咨询服务X射线衍射仪技术（XRD）1、X 射线衍射仪技术（XRD）X射线衍射仪技术(X-ray diffraction，XRD)。

通过对材料进行X射线衍射，分析其衍射图谱，获得材料的成分、材料内部原子或分子的结构或形态等信息的研究手段。

X射线衍射分析法是研究物质的物相和晶体结构的主要方法。

当某物质(晶体或非晶体)进行衍射分析时,该物质被X射线照射产生不同程度的衍射现象,物质组成、晶型、分子内成键方式、分子的构型、构象等决定该物质产生特有的衍射图谱。

X 射线衍射方法具有不损伤样品、无污染、快捷、测量精度高、能得到有关晶体完整性的大量信息等优点。

因此,X射线衍射分析法作为材料结构和成分分析的一种现代科学方法,已逐步在各学科研究和生产中广泛应用。

2. X射线衍射仪技术（XRD）可为客户解决的问题（1）当材料由多种结晶成分组成，需区分各成分所占比例，可使用XRD物相鉴定功能，分析各结晶相的比例。

（2）很多材料的性能由结晶程度决定，可使用XRD 结晶度分析，确定材料的结晶程度。

（3）新材料开发需要充分了解材料的晶格参数，使用XRD可快捷测试出点阵参数，为新材料开发应用提供性能验证指标。

（4）产品在使用过程中出现断裂、变形等失效现象，可能涉及微观应力方面影响，使一站式的材料检测、分析与技术咨询服务用XRD可以快捷测定微观应力。

（5）纳米材料由于颗粒细小,极易形成团粒,采用通常的粒度分析仪往往会给出错误的数据。

采用X射线衍射线线宽法(谢乐法)可以测定纳米粒子的平均粒径。

3. X射线衍射仪技术（XRD）注意事项（1）固体样品表面＞10×10mm，厚度在5μm以上，表面必须平整，可以用几块粘贴一起。

（2）对于片状、圆拄状样品会存在严重的择优取向，衍射强度异常，需提供测试方向。

（3）对于测量金属样品的微观应力（晶格畸变），测量残余奥氏体，要求制备成金相样品，并进行普通抛光或电解抛光，消除表面应变层。

X射线衍射分析（X-ray diffraction，简称XRD），是利用晶体形成的X射线衍射，对物质进行内部原子在空间分布状况的结构分析方法。

将具有一定波长的X射线照射到结晶性物质上时，X射线因在结晶内遇到规则排列的原子或离子而发生散射，散射的X射线在某些方向上相位得到加强，从而显示与结晶结构相对应的特有的衍射现象。

X射线衍射方法具有不损伤样品、无污染、快捷、测量精度高、能得到有关晶体完整性的大量信息等。

X射线衍射分析-样品要求1、金属样品如块状、板状、圆拄状要求磨成一个平面，面积不小于10X10毫米，如果面积太小可以用几块粘贴一起。

2、对于片状、圆拄状样品会存在严重的择优取向，衍射强度异常。

因此要求测试时合理选择响应的方向平面。

3、对于测量金属样品的微观应力（晶格畸变），测量残余奥氏体，要求样品不能简单粗磨，要求制备成金相样品，并进行普通抛光或电解抛光，消除表面应变层。

4、粉末样品要求磨成320目的粒度，约40微米。

粒度粗大衍射强度底，峰形不好，分辨率低。

要了解样品的物理化学性质，如是否易燃，易潮解，易腐蚀、有毒、易挥发。

5、粉末样品要求在3克左右，如果太少也需5毫克。

6、样品可以是金属、非金属、有机、无机材料粉末。

用途1、物相分析衍射图晶体的Ｘ射线衍射图像实质上是晶体微观结构的一种精细复杂的变换，每种晶体的结构与其Ｘ射线衍射图之间都有着一一对应的关系，其特征X射线衍射图谱不会因为它种物质混聚在一起而产生变化，这就是Ｘ射线衍射物相分析方法的依据。

制备各种标准单相物质的衍射花样并使之规范化，将待分析物质的衍射花样与之对照，从而确定物质的组成相，就成为物相定性分析的基本方法。

鉴定出各个相后，根据各相花样的强度正比于改组分存在的量（需要做吸收校正者除外），就可对各种组分进行定量分析。

目前常用衍射仪法得到衍射图谱，用“粉末衍射标准联合会（JCPDS）”负责编辑出版的“粉末衍射卡片（PDF卡片）”进行物相分析。

x射线衍射物相定量分析X射线衍射物相定量分析（XRD）是一种利用X射线技术定量分析有机物质的分析方法。

它可以准确测量有机物质中不同元素的含量，以及有机物质的物相变化。

在定量分析后，可以得出分析结果，同时也可以依据定量结果，估算出物质中各种物相的质量分数比例。

X射线衍射物相定量分析是基于X射线衍射原理进行的分析法。

当X射线照射到样品上时，样品由于具有不同的密度、厚度和晶体结构，而会产生出不同的衍射现象。

而在相同的X射线源、同一距离处，不同物相的衍射特征是不同的，它们可以被量析出来。

此外，由于各物相的晶体结构也不同，因此，其衍射带特征也不同，如果能够对晶体结构进行分析，则可以更准确地分析 X线衍射物相定量分析的结果。

X射线衍射物相定量分析技术已经广泛应用于多个领域，如生物分析、化学分析、材料科学、分子结构分析以及金属物相组成分析等。

特别是在分析多元有机物质的物相及含量时，X射线衍射物相定量分析技术能够更加准确地获取有机物质的组成结构及元素含量比例。

X射线衍射物相定量分析技术具有良好的灵敏度，可以准确测量物质中微量元素的含量，并可以精确地分析有机物质物质中多种元素的含量。

此外，X射线衍射物相定量分析技术还具有良好的适应能力，可以测量不同种类、不同形式的有机物质，从而满足不同分析要求。

X射线衍射物相定量分析技术的应用范围很广，并且在科学技术领域中发挥着重要作用，被广泛应用于药物产生、食品安全检测、精细化学品组成分析等方面。

另外，X射线衍射物相定量分析技术还可以用于工业产品的质量控制，帮助企业更好地建立质量控制体系，从而提高产品质量和生产效率。

X射线衍射物相定量分析技术可以为企业提供更为准确有效的定量分析服务，为产品的质量管理提供科学的后盾。

未来，X射线衍射物相定量分析技术将会持续被广泛应用在各个领域，以服务更多的企业及科研领域。

XRD分析方法与原理XRD（X射线衍射）是一种常用的材料表征方法，主要用于分析材料的晶体结构、晶格参数、晶体质量、相变、畸变等信息。

本文将重点介绍XRD分析方法和原理。

一、XRD分析方法1．样品制备样品制备是XRD分析的第一步，在分析前需要制备符合要求的样品。

对于晶体实验，需要制备单晶样品，通常通过溶液法、溶剂挥发法、梳子法等方法产生单晶样品。

对于非晶体实验，需要制备适当粒度的多晶粉末样品，通常通过高温煅烧、溶剂挥发、凝胶法、机械研磨等方法制备。

2．仪器调试在进行XRD分析之前，需要对X射线衍射仪进行仪器调试。

主要包括对X射线源、样品台、X射线管、光学路径、X射线探测器等进行调节和优化，以保证仪器的性能和准确性。

其中，X射线源的选择和强度的调节对实验结果有重要影响。

3．X射线衍射数据采集在XRD分析中，可以通过改变探测器固定角度和旋转样品台的方式来获取衍射强度与入射角度的关系。

常用的采集方式有传统的扫描模式（2θ扫描或θ/θ扫描）和快速模式（2D探测器或0D点探测器）。

根据样品的特征和所需分析结果选择合适的采集方式。

同时，为了提高信噪比，通常要对衍射强度进行积分或定标。

4．数据处理和解析XRD数据处理和解析是对原始数据进行整理、滤波、相峰识别、数据拟合和解析的过程。

数据处理主要包括基线校正、噪声过滤和峰识别等，以提高数据质量。

数据解析主要是通过拟合方法获得样品的晶体结构参数（晶格常数、晶胞参数）、相对晶粒尺寸、晶体缺陷等信息。

二、XRD分析原理XRD分析原理基于X射线与晶体原子间的相互作用。

当X射线通过物质时，会与物质中的原子发生散射。

其中，由于X射线与晶体中的周期性排列的原子发生构型相吻合的散射，形成相干衍射。

X射线由晶体平面散射后的干涉衍射，在探测器上形成强度峰，峰强度与晶胞架构和原子排布有关。

1．布拉格方程布拉格方程是XRD分析的基本原理之一、它描述了X射线与晶体平面的相互作用。

布拉格方程为：nλ = 2dsinθ，其中n为整数，λ为入射X射线波长，d为晶胞面间距，θ为衍射角度。

XRD及其分析技术X射线衍射（X-ray diffraction，简称XRD）是一种非常重要的材料分析技术，它能够通过研究材料对X射线的散射模式来获取有关材料结构和晶体学信息。

XRD广泛应用于材料科学领域，包括无机材料、有机材料、生物材料等。

XRD技术的基本原理是当X射线通过材料时，由于材料中原子的排列结构，X射线会被散射和干涉，形成一系列特定的衍射图样。

通过测量材料对X射线的散射强度和角度，可以得到宝贵的结构信息。

根据李布拉格定律，当入射X射线的波长和晶体间距离满足一定条件时，才能形成衍射峰。

XRD的实验操作通常分为样品制备、测量和数据分析三个步骤。

样品制备是确保测量精确性和重现性的关键步骤。

样品通常需要被制备成粉末，以保证尽可能地均匀地散射入射X射线。

此外，在一些特殊情况下，样品还可以通过单晶生长等方法得到。

在进行XRD测量时，样品首先会被放置在一个旋转台上，通过旋转来改变样品与入射X射线的夹角。

X射线束通过样品，并与样品中的原子相互作用，产生散射射线。

这些散射射线会被X射线探测器捕捉到，并转化为电信号。

根据实验需要，可以使用不同类型的探测器，包括点阵探测器和线状探测器。

通过识别散射射线的强度和角度，可以绘制出XRD衍射图样。

衍射图样中的衍射峰对应于入射X射线与晶体中晶面的相互作用。

根据衍射图样，可以确定材料的结晶相、晶格常数、结晶度、晶胞参数等重要的晶体学信息。

XRD的数据分析是通过将实验数据与数据库或模拟数据进行比较，以确定材料的相组成和结构参数。

数据库中包含了大量已知晶体结构的信息，可以根据衍射图样的特征来对比和匹配。

模拟数据的生成可以使用不同的方法，如Rietveld修正、全样品精细结构分析等。

XRD技术在材料科学领域有着广泛的应用。

例如，在无机材料中，可以通过XRD技术来鉴定和确定晶体的结构，包括晶格对称性、原子位置和取向关系等属性。

在有机材料中，XRD可以用来分析有机分子的晶体结构，并了解分子之间的相互作用和堆积方式。

XRD图谱分析一、介绍X射线衍射（XRD）是一种分析材料结构的重要技术。

通过照射材料表面的X射线束，可以观察到材料的衍射图谱，进而推断材料的晶体结构、晶格常数以及晶体各个晶面的相对排列。

XRD图谱分析是通过对衍射峰的强度和位置进行分析，得出材料的结晶学信息以及可能的晶体缺陷。

二、原理当X射线照射到晶体上时，晶体中的原子会对入射X射线束进行散射。

散射出的X射线会以一定的角度和强度分布形成衍射图谱。

根据布拉格定律，衍射角和晶面的晶格常数有关。

通过测量衍射角可以得到晶面的间距，从而推断出晶格常数。

三、实验步骤1.准备样品：将待分析的材料制备成片状或粉末状样品，并将样品固定在衍射仪器的样品台上。

2.设置仪器参数：根据样品性质和需求，设置X射线的波长和衍射角范围。

常用的波长是钨的Kα线（λ=1.5418 Å）和铜的Kα线（λ=1.5406 Å）。

3.开始扫描：启动衍射仪器，开始扫描样品。

仪器会逐步改变衍射角度，将不同角度下的衍射信号记录下来。

4.数据分析：将扫描得到的数据转化为图谱进行分析。

可以通过峰的位置和强度来判断材料的结晶度、晶体结构和晶格常数等信息。

5.结果解读：根据分析结果，判断样品的晶体结构、晶粒尺寸以及可能的晶体缺陷。

四、应用领域XRD图谱分析广泛应用于材料科学、地质矿产、药物研发、环境监测等领域。

在材料科学中，XRD图谱分析可以用于研究材料的晶体结构、相变行为、晶粒尺寸和晶格畸变等。

在地质矿产领域，XRD图谱分析可以用于矿石的鉴定、岩石的成分分析、宝石的鉴定等。

在药物研发领域，XRD图谱分析可以用于药物的结晶形态研究、药物的纯度检测和药物多晶形态的相互转化等。

在环境监测领域，XRD图谱分析可以用于土壤和水质中的矿物组成分析以及大气颗粒物的成分分析。

五、总结XRD图谱分析是一种非常重要的分析材料结构的技术。

通过衍射峰的位置和强度分析，可以推断材料的晶体结构、晶格常数以及晶体的缺陷情况。

现代分析xrd实验报告引言X射线衍射（X-ray Diffraction，简称XRD）是一种常用的材料分析方法，通过探测材料中的晶体结构与结晶性质，在材料科学、地质学、化学等领域有着广泛的应用。

本实验旨在利用现代分析XRD技术，研究样品的结晶性质及晶体结构，深入了解样品的微观结构和性质。

实验原理XRD实验基于布拉格方程：n\lambda = 2d\sin\theta其中，n为正整数，\lambda为入射X射线的波长，d为晶格间距，\theta为X 射线与晶体平面的夹角。

通过衍射仪表的旋转，可以连续扫描探测到一系列的衍射峰，每个峰对应一个特定的晶面间距和入射角。

通过分析这些数据，可以推断出晶体的晶胞参数以及晶体的晶体结构。

实验步骤1. 样品准备：将待测样品制备成粉末状，并将其均匀地散布在样品托盘上。

2. 仪器调试：按照仪器操作手册，正确调整XRD仪器的参数，确定好入射角范围、扫描速度等。

3. 样品加载：将样品托盘固定在仪器的样品台上，并确保样品与X射线束的垂直对准。

4. 开始扫描：启动XRD仪器，进行衍射扫描。

仪器会自动旋转样品台，并记录衍射峰的位置和强度。

5. 数据分析：将实验得到的数据导入分析软件，通过峰位和峰宽的测量，计算晶格常数和晶胞参数。

对数据进行拟合，得到最佳拟合曲线，并根据拟合结果确定晶体结构。

实验结果经过实验测量和数据分析，得到了如下结果：1. 样品X射线衍射图谱：经过峰形分析，得到了样品的X射线衍射图谱。

2. 衍射峰角度和强度数据：记录了每个衍射峰的角度和相对强度。

3. 拟合结果：通过拟合处理，得到了最佳的拟合曲线，并计算出样品的晶格常数和晶胞参数。

根据实验结果，可以得出样品的晶体结构、晶格常数等信息，进一步研究样品的晶体性质和结构性质。

结论通过现代分析XRD技术，我们成功地研究了样品的结晶性质和晶体结构。

获得了样品的X射线衍射图谱，并通过数据分析得到了样品的晶格常数和晶胞参数。

xrd原理X射线衍射（XRD）原理引言：X射线衍射（XRD）是一种常用的分析技术，广泛应用于材料科学、地质学、化学、生物学等领域。

该技术通过将物质暴露于X射线束中，利用晶体的内部结构对射线进行衍射，进而得到有关样品结构的信息。

本文将重点介绍XRD的基本原理以及其在材料科学中的应用。

1. X射线的产生X射线是一种电磁波，其波长范围从0.01纳米到10纳米。

X射线的产生通常通过将高速电子轰击金属靶来实现。

当高速电子与金属靶相碰撞时，部分电子会被靶材上的原子排斥，从而形成X射线。

2. X射线的衍射当X射线通过物质时，会与物质中的原子或晶体结构相互作用。

在晶体内部，X射线会被晶体的周期性结构所衍射。

根据布拉格（Bragg）方程，衍射的角度与晶格常数以及入射X射线的波长有关。

通过测量衍射角度，我们可以确定晶体的晶格常数。

3. X射线衍射仪X射线衍射仪是测量X射线衍射的主要工具。

其主要组成部分包括X射线发射源、样品台、衍射角测量装置和X射线检测器。

X射线通过样品后，通过衍射角测量装置测量衍射角度，然后由X射线检测器测量衍射强度。

4. XRD数据分析通过X射线衍射仪测量得到的衍射数据可以提供有关样品晶体结构的信息。

通过分析衍射峰的位置和强度，可以确定晶格常数、晶体结构和晶胞参数。

此外，通过对衍射峰的形状和宽度进行分析，可以推断晶体的缺陷和畸变。

5. XRD在材料科学中的应用XRD在材料科学中具有广泛的应用。

首先，它可以用来确定材料的结晶度。

对于多晶材料，通过测量衍射峰的强度可以评估晶体的有序程度。

其次，XRD可以用来鉴定材料的晶体结构。

通过比对实验数据与已知的材料数据库，可以确定材料的晶体结构和组成。

此外，XRD还可以用来研究材料中的应变和畸变。

通过测量衍射峰的形状和宽度，可以确定材料内部的应变状态和畸变情况。

6. XRD的局限性尽管X射线衍射技术在材料科学中具有广泛的应用，但也存在一些局限性。

首先，X射线无法直接测量非晶态物质，因为非晶态物质没有明确的晶体结构。
