（完整版）反应堆工整理讲解第一章反应堆简介1. 反应堆概念核反应堆是利用易裂变物质使之发生可控自持链式裂变反应的一种装置。
2. 反应堆的用途生产堆：专门用于生产易裂变或聚变物质的反应堆实验堆：主要用于实验研究动力堆：用于动力或直接发电的反应堆3. 反应堆种类按慢化剂和冷却剂可分为：轻水堆、重水堆、石墨气冷堆和钠冷快堆等其中，动力堆的类型有压水堆(PWR)、沸水堆(BWR)、重水堆(HWR)、气冷堆(HTGR)、快中子增殖堆(LMFBR、GCFR) 第二章核物理基础1. 原子与原子核92种天然元素和12种人工元素；原子核由质子和中子组成（H除外），质子和中子通称为核子，核子数即称质量数2. 原子核的组成及属性(电、质量、尺寸)原子核带正电，半径为121310~10cm--，其中质子带正电，质量为1u，中子不带电，质量为1u3. 同位素及核素的表示符号同位素是指质子数相同而中子数不同的元素，其化学性质相同，在元素周期表中占同一个位置，丰度。
例P有7种同位素，但每一种P均为一种核素。
核素的表示AZX。
4. 原子核的能级状态，激发态原子核内部的能量是量子化的，即非连续，可分为基态和激发态，激发态能级不稳定，易发生跃迁释放能量5. 原子核的稳定性，衰变与衰变规律一般而言，质子数和中子数大致相等时原子核是稳定的，而质子数与中子数差别很大时则原子核不稳定。
衰变：原子核自发地放射出α和β等粒子而发生的转变，常见的有β±衰变、α衰变、γ衰变等。
对单个原子核而言，衰变是不确定的；对大量同类原子核而言，衰变是按指数规律进行的，即0e tN Nλ-=6. Alpha 、Beta 、Gamma 衰变Alpha 衰变是指衰变过程中释放出α粒子（He 核，两个中子和两个质子组成）Beta 衰变是指衰变过程中原子核释放出电子（正/负），内部一质子变为中子Gamma 衰变是原子核从较高的激发态跃迁到较低的激发态或基态，释放出γ射线7. 衰变常数、半衰期、平均寿命一个原子核在某一小段时间间隔内发生衰变的几率即为衰变常数λ，其反应的是原子核本身特性，与外界条件无关。

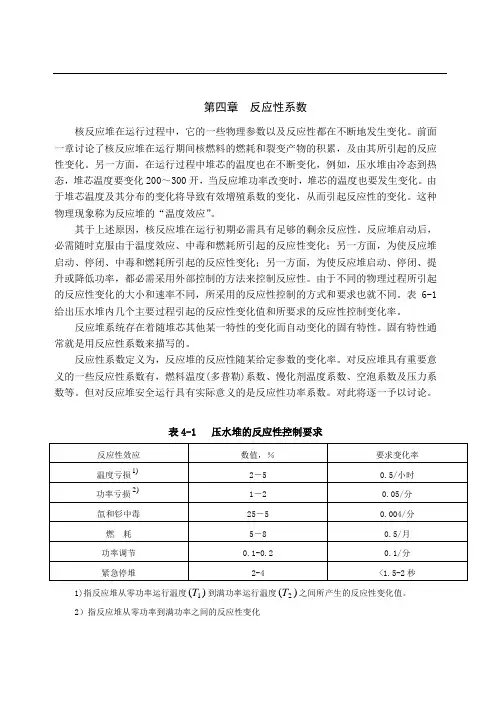

第四章 反应性系数核反应堆在运行过程中，它的一些物理参数以及反应性都在不断地发生变化。
前面一章讨论了核反应堆在运行期间核燃料的燃耗和裂变产物的积累，及由其所引起的反应性变化。
另一方面，在运行过程中堆芯的温度也在不断变化，例如，压水堆由冷态到热态，堆芯温度要变化200～300开，当反应堆功率改变时，堆芯的温度也要发生变化。
由于堆芯温度及其分布的变化将导致有效增殖系数的变化，从而引起反应性的变化。
这种物理现象称为反应堆的“温度效应”。
其于上述原因，核反应堆在运行初期必需具有足够的剩余反应性。
反应堆启动后，必需随时克服由于温度效应、中毒和燃耗所引起的反应性变化；另一方面，为使反应堆启动、停闭、中毒和燃耗所引起的反应性变化；另一方面，为使反应堆启动、停闭、提升或降低功率，都必需采用外部控制的方法来控制反应性。
由于不同的物理过程所引起的反应性变化的大小和速率不同，所采用的反应性控制的方式和要求也就不同。
表6-1给出压水堆内几个主要过程引起的反应性变化值和所要求的反应性控制变化率。
反应堆系统存在着随堆芯其他某一特性的变化而自动变化的固有特性。
固有特性通常就是用反应性系数来描写的。
反应性系数定义为，反应堆的反应性随某给定参数的变化率。
对反应堆具有重要意义的一些反应性系数有，燃料温度(多普勒)系数、慢化剂温度系数、空泡系数及压力系数等。
但对反应堆安全运行具有实际意义的是反应性功率系数。
对此将逐一予以讨论。
表4-1 压水堆的反应性控制要求1)指反应堆从零功率运行温度)(1T 到满功率运行温度)(2T 之间所产生的反应性变化值。
2）指反应堆从零功率到满功率之间的反应性变化第一节 反应性温度系数堆芯内温度变化时，中子能谱、微观截面等都将相应地发生变化。
所以，与反应性有关的许多参数，如热中子利用系数、逃脱共振几率等，都是温度的函数。
因而，当反应堆中各种材料的温度发生变化时，会引起反应性的变化。
温度变化一度(开)时所引起的反应性变化称为反应性温度系数，或简称温度系数，以r a 表示。
第四章反应堆结构与核燃料反应堆是核电站中的热源，其内部装有可以进行可控链式核反应的核燃料，源源不断地释放出能量。
核反应产生的热能通过载热剂传给汽轮机作功，汽轮机带动发电机，产生的电能被输送到电网。
反应堆由堆芯、压力容器、上部堆内构件和下部堆内构件等几部分组成。
反应堆安置在反应堆厂房（也称为安全壳）的正中，它的六条进出口接管管嘴支撑在作为一次屏蔽的混凝土坑（即堆坑）内，而堆坑位于一个大约10米深的反应堆换料水池的底部。
参见图4.1。
图4.1 反应堆位置- 35 -- 36 -图4.2 反应堆剖面图- 37 -图4.2是压水堆的结构简图，它可分为以下四部分：● 反应堆堆芯● 堆内构件● 反应堆压力容器和顶盖● 控制棒驱动机构4.1 反应堆堆芯4.1.1 堆芯布置核反应堆的堆芯位于压力容器中心，由157个几何形状及机械结构完全相同的燃料组件构成，核反应区高3.65m ，等效直径3.04m 。
燃料核裂变释放出来的核能立即转变成热能，并由冷却剂导出。
在典型的燃料管理方案中，初始堆芯按燃料组件浓缩度分成三个区。
所谓燃料浓缩度也称富集度或丰度，是指燃料中235U 同位素在铀的总量中所占比例。
在堆芯外区放置浓缩度高的燃料组件，浓缩度较低的燃料组件则以棋盘状排列在堆芯的内区，如图4.3所示。
通常每年进行一次换料，更换约三分之一燃料组件，称为一个燃料循环。
换料原则是将燃耗最深的燃料组件取走，在外区加入新燃料组件，而其余组件在堆芯中央重新布置，使功率分布尽可能均匀。
在第六循环之前新加入燃料的浓缩度均为3.25％。
为满足不断增长的发电需求，从第七循环开始新换燃料的富集度改为3.7% 。
按照规划，今后还将采用长燃耗循环，即18个月换料方式，届时新换燃料的富集度将提高到4.45% 。
图4.3 堆芯分区布置（第一循环）- 38 -4.1.2 燃料组件大亚湾核电站目前所用的AFA-2G 型燃料组件由骨架和燃料棒组成，呈17×17正方形栅格排列，总共有289个栅格，其中264个装有燃料棒。
