热镀铝锌锌渣缺陷的形成及控制

热镀锌带钢表面缺陷及解决措施一、锌粒：在热镀锌带钢表面上分布有类米粒的小点，习惯上称为锌粒。

锌粒缺陷大致可分两种：1.一种是带钢上下表面粘附大量颗粒状，在带钢局部增加了锌层厚度，造成表面粗糙不平，既不美观而对使用有害俗称锌粒。

表现形式有两种，其一颗粒较大的锌粒，成份主要是铁—锌化合物，也就是底渣，造成这种缺陷的原因是锌锅中底渣过多上浮，粘到钢板表面所引起的。

其二颗粒较小的锌粒，成份主要是铁—锌—铝化合物，也就是自由渣，造成这种缺陷的原因是锌锅中自由渣过多粘到钢板表面所引起的。

解决的方法：(1)合理的控制锌液温度450℃—470℃与带钢入锌锅温度480℃—490℃。

前者的目的是最大限度减少带钢表面铁的溶解度，后者是加速F2AL5层的形成。

(2)严格控制锌液中的化学成份，向锌锅中合理添加合金锭，保证锌液Al的百分含量在0.18～0.22%。

其目的一方面是稳定的锌液化学成份有利F2AL5层的形成，另一方面是锌液中过饱和的铁首先与足够量的铝结合形成铁—锌—铝化合物，也就是自由渣，以减少底渣的形成。

(3)提高原料表面清洁度，减少故障停机次数。

提高原料表面清洁度是为了在正常生产中最大限度减少带钢表面带入锌锅的“脏物”。

故障停机次数在很大程度上决定锌液中铁含量的多少，由于退火炉没有带钢停机防氧化功能，停机后炉内带钢表面大量氧化，启车后被带入锌锅，使锌液中铁含量急速增加。

同时停机后带钢长时间停留在锌液中使F2AL5层遭到破坏铁会大量溶入锌液中。

而在正常生产条件下大量的铁是无法形成自由渣的，这时就会直接形成底渣。

故障停机的随机性和停机时间的不确定性使提前和临时添加铝变得可操作性不强。

减少故障停机次数和时间是解决问题的根本办法。

(4)及时清理表渣及定期清理底渣。

2.另一种是生产1.4mm规格以上的镀锌板，在带钢两边部出现锌粒缺陷。

造成这种缺陷的原因主要是由于机组速度低、锌液流入锌锅时多集中在边部、边部冷却快、带钢与气刀喷嘴不平行且呈凹形等原因造成了厚规格边部易出现锌粒缺陷。

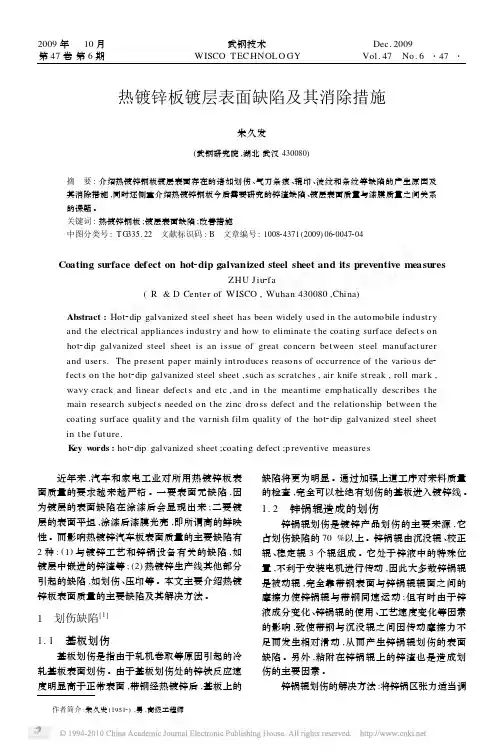

热镀锌板镀层表面缺陷及其消除措施朱久发(武钢研究院,湖北武汉430080)摘　要:介绍热镀锌钢板镀层表面存在的诸如划伤、气刀条痕、辊印、波纹和条纹等缺陷的产生原因及其消除措施,同时还侧重介绍热镀锌钢板今后需要研究的锌渣缺陷、镀层表面质量与漆膜质量之间关系的课题。

关键词:热镀锌钢板;镀层表面缺陷;改善措施中图分类号:T G335.22　文献标识码:B　文章编号:100824371(2009)0620047204Coating surface defect on hot2dip galvanized steel sheet and its preventive measuresZHU Jiu2fa(R&D Center of WISCO,Wuhan430080,China)Abstract:Hot2dip galvanized steel sheet been widely used in t he automobile industry and t he elect rical appliances industry and how to eliminate t he coating surface defect s on hot2dip galvanized steel sheet is an issue of great concern between steel manufact urer and users.The p resent paper mainly introduces reasons of occurrence of t he various de2 fect s on t he hot2dip galvanized steel sheet,such as scratches,air knife st reak,roll mark, wavy crack and linear defect s and etc,and in t he meantime emp hatically describes t he main research subject s needed on t he zinc dro ss defect and t he relationship between t he coating surface quality and t he varnish film quality of t he hot2dip galvanized steel sheet in t he f ut ure.K ey w ords:hot2dip galvanized sheet;coating defect;p reventive measures 近年来,汽车和家电工业对所用热镀锌板表面质量的要求越来越严格。

浅谈热镀锌表面缺陷分析及控制对热镀锌层表面的缺陷原因进行了分析，并根据生产实践提出一些控制表面缺陷的方法。

标签：热镀锌；镀层缺陷；缺陷控制热浸镀锌是提高钢铁抗大气腐蚀性能的有效方法之一，因其镀层性能优良、使用寿命长、作为保护层基本不维护而被广泛应用于输电铁塔、微波塔、高速公路护栏、路灯杆、电力金具等长期室外暴露的钢铁制件的防腐蚀。

热镀锌层表面有许多常见质量缺陷如漏镀、条状羽毛白花纹、镀层超厚、粗糙、灰暗、泪痕条纹、龟裂纹、晶体状凸起纹、“白锈”等，其影响因素较多，且控制相对较难。

对此，可以从加强工艺控制着手，辅以必要的工艺措施，以提高热镀锌表面质量。

下面就热镀锌层表面缺陷原因及控制方法进行分析：1、表面预处理表面预处理不好是造成漏镀（露铁）的主要原因。

钢材在出厂、存储、运输、加工过程中不可避免地沾上油漆或矿物脂，有时焊接部位探伤面需涂抹难清理的特殊油脂等，大多数企业又无脱脂工序，仅靠酸洗去除表面杂质，从而很容易造成漏镀（露铁）。

另一种情况则是因酸洗过程中酸洗件比较集中、堆放密集、重量大等因素，造成欠酸洗和夹线，或因酸洗浓度过高使酸盐沉淀于表面、沟槽之中，不水洗或水洗不彻底，也很容易形成漏镀、虚镀现象。

再者，因溶剂老化、失效，加之在烘干过程中没有及时将工件摆开，或烘干时间较长使钢件表面出现二次微氧化、形成酸性铁盐覆盖在表面上时，也极易出现漏镀，特别是在相对湿度较大的气候和大雾天气时较为常见。

此种情况往往容易被忽视。

此外，采用溶剂热镀锌时，最常用的ZnCl2与NH4Cl混合水溶液的配比不正确时，没有形成共晶点，特别是在浓度过高的情况下，在支撑板焊接角缝圆形孔内极易出现夹灰性漏镀。

2、镀锌层厚度不够镀锌层厚度达不到标准要求将直接影响产品的使用寿命。

镀锌层厚度不够的原因如下。

（1）锌液温度的影响。

当锌液的温度低于430℃时，锌铁扩散速度低，不易生成足够的铁锌合金层，整个镀层就薄；当温度在460℃时锌层增厚，当温度继续升高，锌液变稀，锌层又变薄。

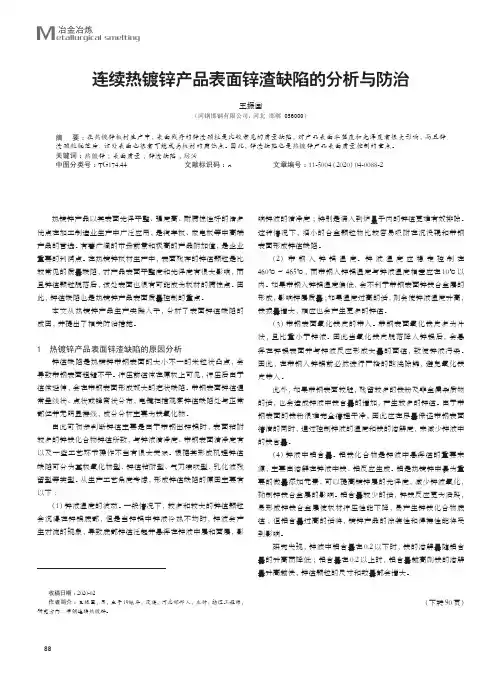

连续热镀锌产品表面锌渣缺陷的分析与防治王振国（河钢邯钢有限公司，河北 邯郸 056000）摘 要：在热镀锌板材生产中，表面残存的锌渣颗粒是比较常见的质量缺陷，对产品表面平整度和光泽度有很大影响，而且锌渣颗粒脱落后，该处表面也很有可能成为板材的腐蚀点。

因此，锌渣缺陷也是热镀锌产品表面质量控制的重点。

关键词：热镀锌；表面质量；锌渣缺陷；防治中图分类号：TG174.44 文献标识码：A 文章编号：11-5004（2020）04-0088-2收稿日期：2020-02作者简介：王振国，男，生于1986年，汉族，河北邯郸人，本科，助理工程师，研究方向：带钢连续热镀锌。

热镀锌产品以其表面光泽平整、强度高、耐腐蚀性好的诸多优点在加工制造业生产中广泛应用，是汽车板、家电板等中高端产品的首选。

有着广阔的市场前景和极高的产品附加值，是企业重要的利润点。

在热镀锌板材生产中，表面残存的锌渣颗粒是比较常见的质量缺陷，对产品表面平整度和光泽度有很大影响，而且锌渣颗粒脱落后，该处表面也很有可能成为板材的腐蚀点。

因此，锌渣缺陷也是热镀锌产品表面质量控制的重点。

本文从热镀锌产品生产实践入手，分析了表面锌渣缺陷的成因，并提出了相关防治措施。

1 热镀锌产品表面锌渣缺陷的原因分析锌渣缺陷是热镀锌带钢表面的大小不一的米粒状凸点，会导致带钢表面粗糙不平。

冲压前渣体在原板上可见，冲压后由于渣体延伸，会在带钢表面形成放大的疤状缺陷。

带钢表面锌渣通常呈线状、点状或蜂窝状分布，电镜扫描观察锌渣缺陷处与正常部位并无明显接线，成分分析主要为铁氧化物。

由此可初步判断锌渣主要是由于带钢出锌锅时，表面粘附较多的锌铁化合物锌渣所致，与锌液洁净度、带钢表面洁净度有以及一些工艺环节操作不当有很大关系。

根据其形成机理锌渣缺陷可分为基板氧化物型、锌渣粘附型、气刀喷吹型、乳化液残留型等类型。

从生产工艺角度考虑，形成锌渣缺陷的原因主要有以下：（1）锌液温度的波动。

一般情况下，较多和较大的锌渣颗粒会沉浸在锌锅底部，但是当锌锅中锌液冷热不均时，锌液会产生对流的现象，导致底部锌渣泛起并悬浮在锌液中层和面层，影响锌液的洁净度；特别是涌入到炉鼻子内的锌渣更难有效排除。

冶金与材料第39卷热镀锌带钢表面锌渣缺陷形成分析及改进措施王保勇，鲍成人，宁媛媛，鲁洋泽（首钢京唐钢铁联合有限责任公司，河北唐山063000）摘要：结合某镀锌产线实际情况，通过对锌渣的产生机理、影响因素和运动形式分析，对热镀锌带钢表面锌渣缺陷的产生原因进行了研究，从计划安排、工艺技术和设备方面提出了改善措施，使带钢表面锌渣缺陷得到了有效控制。

关键词：热镀锌;锌渣;氧化物型;金属化合物型;工艺技术作者简介：王保勇（1983-），男，山东菏泽人，硕士，工程师，研究方向：热镀锌技术质量。

第39卷第1期2019年2月Vol.39No.1February 2019冶金与材料M etallurgy and materials热镀锌生产过程中，带钢经过清洗后，在退火炉内完成退火后以一定的温度经过炉鼻子进入锌锅，经过沉没辊、纠正辊、稳定辊后出锌锅，在气刀处达到合适的锌层重量，后经冷却工序完成镀锌过程。

在镀锌过程时，由于铁不断熔入锌液、锌锅成份和温度的不均热以及气刀喷吹造成的氧化，锌渣的产生是不可避免的。

热镀锌带钢表面的锌渣缺陷成为热镀锌产品的主要质量缺陷之一，它严重地影响了热镀锌产品的外观质量。

为了解决这一问题，文章研究了锌渣的产生机理、影响因素和运动形式，并提出了控制带钢表面锌渣缺陷的相应措施。

1锌渣的形成及分类锌渣是镀锌生产过程中熔入锌液内的铁与锌、铝等元素发生二元或三元反应生成的金属化合物或氧化物，这些金属化合物或氧化物分为两大类：①氧化锌-氧化铝型，②锌-铁及铁-铝化合物型。

其中氧化物型锌渣主要为暴露在空气中的锌液面与空气中的氧发生氧化反应生成，金属化合物型锌渣为锌液中的铁、铝、锌反应生成。

氧化物型锌渣主要位于锌液表面，生成后能够阻止锌液与空气的进一步接触而减少锌液的氧化，除炉鼻子内外，氧化型锌渣可通过定时的捞扒渣操作进行清理，对带钢表面质量影响相对较小；金属化合物型锌渣产生于锌液中，分为铁铝化合物型和铁锌化合物型2种，其中铁铝化合物型主要悬浮在锌液中，生产过程中会随锌液流动或辊子转动粘附到带钢表面，形成锌渣缺陷，该类锌渣对镀锌产品表面质量影响较大。

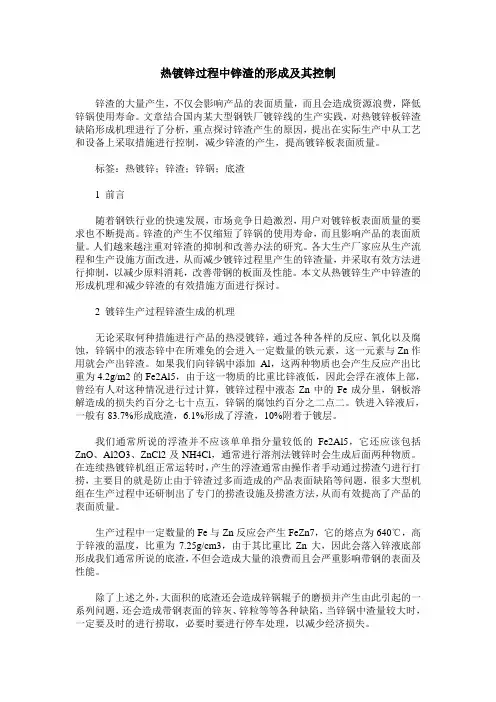

热镀锌过程中锌渣的形成及其控制锌渣的大量产生，不仅会影响产品的表面质量，而且会造成资源浪费，降低锌锅使用寿命。

文章结合国内某大型钢铁厂镀锌线的生产实践，对热镀锌板锌渣缺陷形成机理进行了分析，重点探讨锌渣产生的原因，提出在实际生产中从工艺和设备上采取措施进行控制，减少锌渣的产生，提高镀锌板表面质量。

标签：热镀锌；锌渣；锌锅；底渣1 前言随着钢铁行业的快速发展，市场竞争日趋激烈，用户对镀锌板表面质量的要求也不断提高。

锌渣的产生不仅缩短了锌锅的使用寿命，而且影响产品的表面质量。

人们越来越注重对锌渣的抑制和改善办法的研究。

各大生产厂家应从生产流程和生产设施方面改进，从而减少镀锌过程里产生的锌渣量，并采取有效方法进行抑制，以减少原料消耗，改善带钢的板面及性能。

本文从热镀锌生产中锌渣的形成机理和减少锌渣的有效措施方面进行探讨。

2 镀锌生产过程锌渣生成的机理无论采取何种措施进行产品的热浸镀锌，通过各种各样的反应、氧化以及腐蚀，锌锅中的液态锌中在所难免的会进入一定数量的铁元素，这一元素与Zn作用就会产出锌渣。

如果我们向锌锅中添加Al，这两种物质也会产生反应产出比重为4.2g/m2的Fe2Al5，由于这一物质的比重比锌液低，因此会浮在液体上部，曾经有人对这种情况进行过计算，镀锌过程中液态Zn中的Fe成分里，钢板溶解造成的损失约百分之七十点五，锌锅的腐蚀约百分之二点二。

铁进入锌液后，一般有83.7%形成底渣，6.1%形成了浮渣，10%附着于镀层。

我们通常所说的浮渣并不应该单单指分量较低的Fe2Al5，它还应该包括ZnO、Al2O3、ZnCl2及NH4Cl，通常进行溶剂法镀锌时会生成后面两种物质。

在连续热镀锌机组正常运转时，产生的浮渣通常由操作者手动通过捞渣勺进行打捞，主要目的就是防止由于锌渣过多而造成的产品表面缺陷等问题，很多大型机组在生产过程中还研制出了专门的捞渣设施及捞渣方法，从而有效提高了产品的表面质量。

生产过程中一定数量的Fe与Zn反应会产生FeZn7，它的熔点为640℃，高于锌液的温度，比重为7.25g/cm3，由于其比重比Zn大，因此会落入锌液底部形成我们通常所说的底渣，不但会造成大量的浪费而且会严重影响带钢的表面及性能。

热镀锌表面亮点缺陷分析及控制摘要：热镀锌是一种常见的防腐涂层工艺，在工业生产中被广泛应用。

热镀锌表面的亮点缺陷是影响产品质量的重要因素之一。

本文对热镀锌表面的亮点缺陷进行了详细的分析和控制，包括缺陷形成机制、影响因素、检测方法和控制措施等方面的内容，并提出了未来研究的展望。

关键词：热镀锌、亮点缺陷、形成机制、影响因素、检测方法、控制措施正文：一、热镀锌表面亮点缺陷的形成机制热镀锌表面的亮点缺陷是由于锌液滴在钢板表面停留时形成的一种局部高亮度区域。

在镀锌过程中，锌液滴在钢板表面停留的时间是非常短暂的，一般在几十毫秒的时间内，因此热镀锌表面的亮点缺陷只发生在短暂的时间内。

在短暂的时间内，锌液滴会发生各种物理化学反应，形成不同形态的亮点缺陷，包括欧姆变色、凸起、凹陷、斑点等。

二、热镀锌表面亮点缺陷影响因素热镀锌表面亮点缺陷的形成不仅与镀锌工艺参数有关，还与钢板材质、表面质量、表面处理、气氛等因素有关。

其中，钢板表面质量是影响镀层质量的重要因素之一。

钢板表面的油污、氧化物和锈蚀等物质会影响锌液滴的形态和流动性，进而影响热镀锌表面的亮点缺陷。

表面处理和气氛的质量也会影响亮点缺陷的形成。

三、热镀锌表面亮点缺陷的检测方法热镀锌表面亮点缺陷的检测方法包括目视检查、显微镜检查、金相分析和电子显微镜分析等方法。

其中，显微镜和电子显微镜分析是目前比较常用的方法。

四、热镀锌表面亮点缺陷的控制措施热镀锌表面亮点缺陷的控制措施包括选用优质的钢板、提高表面质量、控制气氛质量、优化镀锌工艺参数等方面。

要控制热镀锌表面的亮点缺陷，需要将不同的控制措施结合起来，达到系统性、综合性的控制效果。

五、未来研究展望热镀锌表面亮点缺陷的控制是热镀锌工艺研究的一个重要方向。

未来的研究可以从以下几个方面入手：研究亮点缺陷的形成机制和影响因素；开发新的表面处理技术和气氛控制技术，提高表面质量和气氛稳定性；研究镀锌工艺参数与亮点缺陷的关系，以及优化工艺参数，控制亮点缺陷的形成。

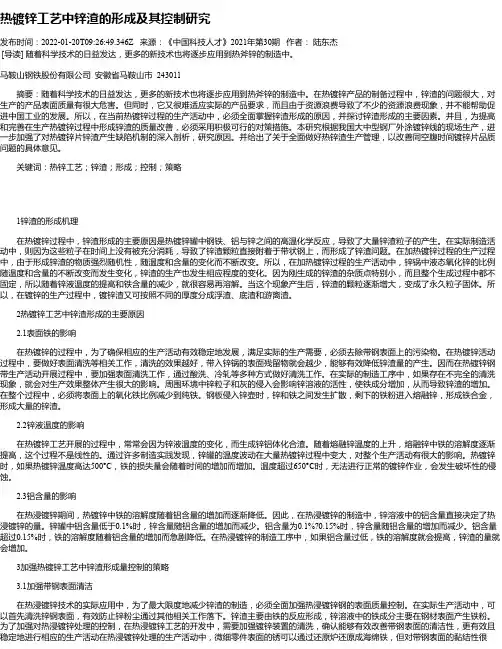

热镀锌工艺中锌渣的形成及其控制研究发布时间：2022-01-20T09:26:49.346Z 来源：《中国科技人才》2021年第30期作者：陆东杰[导读] 随着科学技术的日益发达，更多的新技术也将逐步应用到热斧锌的制造中。

马鞍山钢铁股份有限公司安徽省马鞍山市 243011摘要：随着科学技术的日益发达，更多的新技术也将逐步应用到热斧锌的制造中。

在热镀锌产品的制备过程中，锌渣的问题很大，对生产的产品表面质量有很大危害。

但同时，它又很难适应实际的产品要求，而且由于资源浪费导致了不少的资源浪费现象，并不能帮助促进中国工业的发展。

所以，在当前热镀锌过程的生产活动中，必须全面掌握锌渣形成的原因，并探讨锌渣形成的主要因素。

并且，为提高和完善在生产热镀锌过程中形成锌渣的质量改善，必须采用积极可行的对策措施。

本研究根据我国大中型钢厂外涂镀锌线的现场生产，进一步加强了对热镀锌片锌渣产生缺陷机制的深入剖析，研究原因。

并给出了关于全面做好热锌渣生产管理，以改善同空腹时间镀锌片品质问题的具体意见。

关键词：热锌工艺；锌渣；形成；控制；策略1锌渣的形成机理在热镀锌过程中，锌渣形成的主要原因是热镀锌罐中钢铁、铝与锌之间的高温化学反应，导致了大量锌渣粒子的产生。

在实际制造活动中，则因为这些粒子在时间上没有被充分消耗，导致了锌渣颗粒直接附着于带状钢上，而形成了锌渣问题。

在加热镀锌过程的生产过程中，由于形成锌渣的物质强烈随机性，随温度和含量的变化而不断改变。

所以，在加热镀锌过程的生产活动中，锌锅中液态氧化锌的比例随温度和含量的不断改变而发生变化，锌渣的生产也发生相应程度的变化。

因为刚生成的锌渣的杂质点特别小，而且整个生成过程中都不固定，所以随着锌液温度的提高和铁含量的减少，就很容易再溶解。

当这个现象产生后，锌渣的颗粒逐渐增大，变成了永久粒子固体。

所以，在镀锌的生产过程中，镀锌渣又可按照不同的厚度分成浮渣、底渣和游离渣。

2热镀锌工艺中锌渣形成的主要原因2.1表面铁的影响在热镀锌的过程中，为了确保相应的生产活动有效稳定地发展，满足实际的生产需要，必须去除带钢表面上的污染物。

热镀锌带钢表面缺陷检查一、热镀锌缺陷镀锌缺陷是由于设备运转失常或者操作控制不良造成的。

此类缺陷一般可以排除，常见的有下列几种（一）锌粒在热镀锌板面上分布有类似米粒的小颗粒，习惯上称为锌粒。

它造成表面粗糙不平，不仅妨碍美观，而且对使用也有害。

通过r 射线显微组织分析和电子探针分析都确定锌粒实际是铁锌化合物。

形成锌粒的主要原因是：1）底渣过多被机械搅动而浮起，从而伴随锌液粘附在镀锌板面上。

2）锌液温度过高，例如超过470℃时，使底渣浮起。

3）锌液中铝（Al）含量过高时，会降低铁在锌液中的溶解度（锌液中的铝含量低于15%时，铁的溶解度为0.03）。

此外，铝对铁有较大的亲合力，这样铝就会紧紧地拉住铁，阻止锌渣下沉而悬浮于锌液中。

消除锌粒缺陷的措施有：1）按时捞取底渣，使底渣与沉没辊之间的距离不小于200毫米。

根据经验，用铁锌锅时，每生产5000吨镀板，需要捞取一次底渣，用感应加热锌锅时，每生产60000吨，捞取一次底渣。

2)降低锌液温度，使其保持在440~450℃。

3）缩短镀锌原板的库存时间，减轻带钢表面的氧化。

4）降低锌液中铝含量，使铝含量保持在0.1%左右。

5）降低带钢入锌锅温度，使之维持在460℃左右。

（二）厚边当热镀锌带钢边沿的锌层比中部的锌层厚时，就是厚边缺陷。

这种缺陷对带钢的卷取特别有害，因为在张力卷取时，边部厚就拉力大，所以易把边部拉长，进而形成浪边缺陷。

根据经验，厚边既可在高速下形成，称为高速厚边；也可在低速下（带钢速度低于60米/分）形成，称为低速厚边。

而在相同的条件下窄带钢比宽带钢更易形成厚边缺陷。

高速厚边主要是由于气刀的角度调整不佳，造成对吹，形成扰流而产生的。

适当调整气刀角度即可排除此缺陷。

带钢运行速度低于60米/分时，就可能产生厚也缺陷。

特别是当带钢速度降到30米/分以下时，由于喷嘴两端的气流向外散失一部分，这样即减小了边部气流的冲量，造成边部刮锌量比中部小，所以形成厚边缺陷。

21Metallurgical smelting冶金冶炼热镀锌工艺中锌渣的形成及其控制陈学松（唐山钢铁集团责任有限公司，河北 唐山 063000）摘 要：随着科学技术的不断发展，越来越多的新工艺逐渐应用到热镀锌生产活动当中。

而在热镀锌产品生产过程中，常常伴随着锌渣缺陷，严重影响了产品表面质量，同时还会造成大量的资源浪费，难以满足实际的生产需求，不利于带动我国工业的发展。

因而在现阶段的热镀锌工艺生产活动中，要加强对锌渣形成及其成因的探究，充分了解锌渣形成的原因，并且能够采取积极有效的措，施加强改进，加强热镀锌工艺生产中锌渣生成量控制工作。

基于此，在本次研究中就结合我国大型钢铁厂镀锌线的现场生产作为研究对象，加强对热镀锌板锌渣形成缺陷机理的分析，探究形成原因，并提出相应的工作建议，全面加强锌渣生产量控制，提高镀锌板表面质量。

关键词：热镀锌工艺；锌渣；形成；控制；策略中图分类号：TG174.44 文献标识码：A 文章编号：11-5004（2021）04-0021-2 收稿日期：2021-02作者简介：陈学松，男，生于1994年，汉族，河北唐山人，本科，助理工程师，研究方向：镀锌。

在钢铁行业发展过程中，逐渐加大了热镀锌板的需求量。

而随着人们生活水平的不断提升，人们的生活品质有了明显的提高，对工业生产有了更高的质量要求。

在热镀锌工艺开展过程中，要全面提升整体的施工质量，有效保障其表面的完整性，避免出现点状缺陷等，提升其整体的质量和品质。

在热镀锌工艺使用的过程中，常常会因为锌渣的产生，缩短了锌锅的使用寿命，同时还严重影响产品生产的整体质量。

随着工业的不断发展，在现阶段的热镀锌工艺使用过程中，要全面加强技术创新。

在提升产品表面质量的同时，采用积极有效的办法，保障相应生产活动能够更加高效稳定开展，且能够达到预期的生产目标。

因而在热镀锌产品生产活动中，则需要综合考虑到锌渣的形成对整个生产活动带来的影响，采用更加科学合理的办法，尽可能减少锌渣的生成量。

214管理及其他M anagement and other热镀锌锌渣形成原因分析及控制研究张富明，张学斌，胡 硕，杨洪凯，张秋生（首钢京唐钢铁联合有限责任公司，河北 唐山 063000）摘 要：在某热镀锌产线实际生产过程中，带钢表面产生锌渣缺陷。

通过分析锌渣产生的机理，进一步研究锌渣的成因，在工艺技术参数和设备等方面进行优化改进，从而有效的控制锌渣缺陷的生成，提高了带钢表面质量，对其它产线该缺陷的控制具有指导意义。

关键词：热镀锌；锌渣缺陷；技术参数；表面质量中图分类号：U463 文献标识码：A 文章编号：11-5004（2021）02-0214-3收稿日期：2021-01作者简介：张富明，男，生于1989年，河北唐山人，硕士研究生，工程师，研究方向：冷轧退火炉与热镀锌技术。

随着光伏及电力等行业的发展，热镀锌产品越来越受到消费者的青睐和认可。

某冷轧厂的连续热镀锌产线，具有耐腐蚀性、高强度等一系列的优点。

但随着市场的进一步发展，客户对产品质量的要求越来越高，制约某冷轧厂热镀锌的主要缺陷之一锌渣缺陷，为了解决的锌渣缺陷问题，本文从其形成的机理，来分析产生锌渣的原因，并进一步采取改善措施，控制锌渣的形成，提高带钢表面质量。

1 锌渣缺陷产生的机理及原因在热镀锌的生产过程中，锌渣很容易吸附在带钢表面，从而造成锌渣缺陷，严重影响带钢表面质量[1]，形貌如图1所示。

在某热镀锌产线，由于锌渣缺陷造成大量的降级品率。

通过相关的研宄可以得知，热镀锌渣的化学成分主要是锌、铝与铁反应生成的氧化物和金属化合物。

锌渣缺陷主要是由于锌灰锌渣缺陷导致，锌渣产生的机理本质上是铁原子与锌、铝反应生成FeZn 7和Fe 2Al 5Znx，其成分大部分是铁，少部分是铁锌或铁铝化合物。

图1 锌渣缺陷形貌图1.1 铁含量的影响铁在锌液中的饱和溶解度0.03%，当锌液中的铁含量超过0.03%时，铁就会在锌液中析出，铁与锌发生化学反应生成FeZn 7，悬浮在锌液中或者沉入锅底，带钢经过锌液时，就会吸附在带钢表面上形成锌渣[2]。

热基镀锌产品锌渣缺陷原因分析与控制摘要：锌渣缺陷一直是热基镀锌产品生产过程中的一大难点，不同规格厚度的热基板镀锌由于生产的速度不同，对锌渣的把控程度也是不一样的。

而技术人员即使掌握了专业熟练的技术和丰富的生产经验，也不能完全做到杜绝这种缺陷的产生。

因此，本篇文章通过简单介绍并分析热基镀锌产品产生锌渣的主要原因，针对这些情况提出相应的解决办法，供大家参考。

关键词：热基镀锌；锌渣；缺陷；控制引言热基镀锌作为热轧基板或冷轧基板制成的镀锌材料，一开始是由国外引进我国的技术设备，自投入产出以来带来了高额的经济利润，并且一级品率也较最初提高了百分之70左右，产品自身的缺陷也随着技术的不断成熟和改进而明显降低。

但是热基镀锌产品锌渣缺陷的问题却始终没有得到很好的解决，大大影响了材料的质量和使用期限。

而热镀锌板自从代替电镀锌板进入我国家电市场以来，一直成为主要的材料，而锌渣问题导致的不良品也严重影响到厂家的品牌影响力和信誉问题。

因此，针对锌渣缺陷必须引起充分的重视，找到问题的根源并寻求有效的解决办法。

一、热基镀锌产品锌渣缺陷的原因分析锌渣根据不同的形态进行分类，主要有在带钢镀层表面呈现不均匀的条带状并携带着杂物的条状锌渣，一般会出现在炉鼻口处。

还有一种表现为镶嵌在锌层中的程点状分布的点状锌渣，一般是因为锌渣沉积在镀锌钢层的表面而形成的，严重影响到以其作为原材料产品的美观。

而造成热基镀锌产品出现锌渣缺陷主要有以下几点原因：（一）带钢入锅前的温度把控不到位热基镀锌产品的锌渣缺陷主要表现在镀锌的表面分布着大小不一的点状、线状或蜂窝颗粒，导致钢表面呈现出粗糙的状态，既影响到美观也影响使用的寿命。

而锌渣的形成一般是因为带钢入锌锅前的温度没有把控好，才会造成锌渣的产生。

带钢入锌锅前的温度不宜过高，一般和锌锅相差5度是最为理想的状态。

因为当锌锅中铁离子的含量过高的时候，就会和锅中的铝离子或锌离子发生化学反应。

而在实际的操作过程中，技术人员往往没有准确把控好两者之间的温度变化，造成锌渣的大量增加[1]。

121科学技术Science and technology热镀锌生产工艺工程中锌渣的成型过程及控制分析刘润博（河钢集团邯钢公司，河北 邯郸 056000）摘 要：当前热镀锌工艺被各个领域广泛应用，用户对于热镀锌材料质量的要求不断提高，但锌渣吸附在带钢材料的表面会引发对镀锌材料的生产质量影响。

基于此，通过开展热镀锌生产工艺工程中锌渣的成型过程及控制分析，对悬浮锌渣、面渣和底渣三种锌渣类型的成型过程及原因进行研究，并通过降低锌液温度和带钢材料进入锌锅的温度，实现对锌渣生成量的控制，对于工艺生产企业的镀锌生产工艺质量具有重要意义。

关键词：热镀锌；生产工艺；锌渣；成型过程；控制中图分类号：TG155 文献标识码：A 文章编号：11-5004（2020）16-0121-2收稿日期：2020-08作者简介：刘润博，男，生于1990年，汉族，河北邯郸人，本科，冶金助理工程师，研究方向：冶金工程，金属材料加工。

镀锌材料按照不同工艺生产技术，可分为电镀锌和热镀锌两种，热镀锌生产工艺主要采用带钢防蚀法进行，具有成本低廉、普及率高的优势。

同时，热镀锌材料在实际应用中具有良好的防腐蚀性、易成型性、易涂装性以及美观性，因此在建筑行业、汽车生产行业等领域被广泛使用。

随着人均生活水平的提高，汽车逐渐普遍化，热镀锌材料在汽车生产领域当中的需求量不断增加，同时对热镀锌材料的制备技术要求与附加值也逐渐提高[1]。

虽然在工艺生产过程中，热镀锌的质量得到了明显上升，但生产出完全没有瑕疵的镀锌材料仍然是当前该领域研究人员需要重点解决的问题。

而决定镀锌材料表面质量的好坏，在一定程度上取决于生产工艺过程中的锌渣。

一方面，带钢材料通过锌液的过程中，其表面会附着大量锌渣，造成镀锌材料上产生点状压痕。

另一方面，由于锌渣在稳定辊结构和沉没辊结构上不进行及时的处理，会造成锌渣的不断累积，因此在使用带钢材料时经过辊子时，也会造成镀锌受到锌渣的挤压，表面出现条状的压痕[2]。

热镀锌过程中锌渣的形成及其控制作者：王志壮来源：《科技创新与应用》2013年第17期摘要：锌渣的大量产生，不仅会影响产品的表面质量，而且会造成资源浪费，降低锌锅使用寿命。

文章结合国内某大型钢铁厂镀锌线的生产实践，对热镀锌板锌渣缺陷形成机理进行了分析，重点探讨锌渣产生的原因，提出在实际生产中从工艺和设备上采取措施进行控制，减少锌渣的产生，提高镀锌板表面质量。

关键词：热镀锌；锌渣；锌锅；底渣1 前言随着钢铁行业的快速发展，市场竞争日趋激烈，用户对镀锌板表面质量的要求也不断提高。

锌渣的产生不仅缩短了锌锅的使用寿命，而且影响产品的表面质量。

人们越来越注重对锌渣的抑制和改善办法的研究。

各大生产厂家应从生产流程和生产设施方面改进，从而减少镀锌过程里产生的锌渣量，并采取有效方法进行抑制，以减少原料消耗，改善带钢的板面及性能。

本文从热镀锌生产中锌渣的形成机理和减少锌渣的有效措施方面进行探讨。

2 镀锌生产过程锌渣生成的机理无论采取何种措施进行产品的热浸镀锌，通过各种各样的反应、氧化以及腐蚀，锌锅中的液态锌中在所难免的会进入一定数量的铁元素，这一元素与Zn作用就会产出锌渣。

如果我们向锌锅中添加Al，这两种物质也会产生反应产出比重为4.2g/m2的Fe2Al5，由于这一物质的比重比锌液低，因此会浮在液体上部，曾经有人对这种情况进行过计算，镀锌过程中液态Zn 中的Fe成分里，钢板溶解造成的损失约百分之七十点五，锌锅的腐蚀约百分之二点二。

铁进入锌液后，一般有83.7%形成底渣，6.1%形成了浮渣，10%附着于镀层。

我们通常所说的浮渣并不应该单单指分量较低的Fe2Al5，它还应该包括ZnO、Al2O3、ZnCl2及NH4Cl，通常进行溶剂法镀锌时会生成后面两种物质。

在连续热镀锌机组正常运转时，产生的浮渣通常由操作者手动通过捞渣勺进行打捞，主要目的就是防止由于锌渣过多而造成的产品表面缺陷等问题，很多大型机组在生产过程中还研制出了专门的捞渣设施及捞渣方法，从而有效提高了产品的表面质量。

铝锌硅镀层板露钢缺陷的产生与对策李九岭1，马国和1，汪晓林2（1.武汉山力板带技术工程有限公司，湖北，武汉430074；2.武汉市吉瑞化工科技有限公司，湖北，武汉430073）摘要：本文介绍了带钢连续热镀铝锌硅时各种露钢缺陷的形貌特征，并论述了每一种缺陷的形成机理，由此提出了对这些缺陷的消除方法。

关键词：铝锌硅露钢缺陷炉内气氛炉鼻积灰1前言在热镀铝锌硅合金化学成分中可以看到铝和锌元素几乎是各占一半，这种产品的实际特性是：它综合了两者的优点，而又克服了两者的缺点，这是由其特殊的镀层结构决定的[1]，见图1。

图1热镀A1-Zn-Si镀层结构图如图1所示：A1-Zn-Si镀层分为外层和内层，在外层因铝的质量比和体积比都大于锌，所以更接近热镀铝板，使其具有优良的耐腐蚀性。

内层具有A1-Fe扩散形成的A1-Fe合金层，由于加入了一定量的Si，Si优先在钢基表面形成了Fe-Si的合金层，使A1-Fe合层又变得很薄，从而改善了其加工性能。

这种镀层由于大量的铝先结晶，形成了极细的富铝的树枝状晶体，体积约占80%，在整个镀层中形成了微细的网络骨架，剩下的只有约20%的晶间空隙内是富锌的共晶组织。

这两种组织的有机组合，就使得镀层具有良好的综合性能。

富铝的树枝状网络，奠定了镀层具有镀铝板良好的耐蚀性能和耐热抗氧化性能；晶间的富锌组织又使镀层在划伤后与镀锌板一样具有牺牲阳极的保护作用，而且腐蚀所产生的膜，被富铝相的网络所滞留，填充在其枝晶间的网隙处，在镀层表面形成了有一定保护作用的层膜，使腐蚀速度减慢，提高了使用寿命。

55%A1-Zn-Si镀层具有一系列的优点[2]，其用途越来越广，可以说镀锌板使用的场合，镀铝锌硅板一般都可以使用；而大部分使用热镀铝板的场合，也可以用镀铝锌硅板来代替。

但是生产热镀铝锌硅镀层产品难度较大，在作业中最易发生露钢缺陷。

其主要原因是由于铝锌硅镀液中含铝量过高，接近于Ⅱ型热镀铝。

众所周知，铝的熔点高、易氧化、表面张力大不易在钢板表面浸润，这是生产热镀铝锌硅产品比生产热镀锌产品困难的主要原因。
