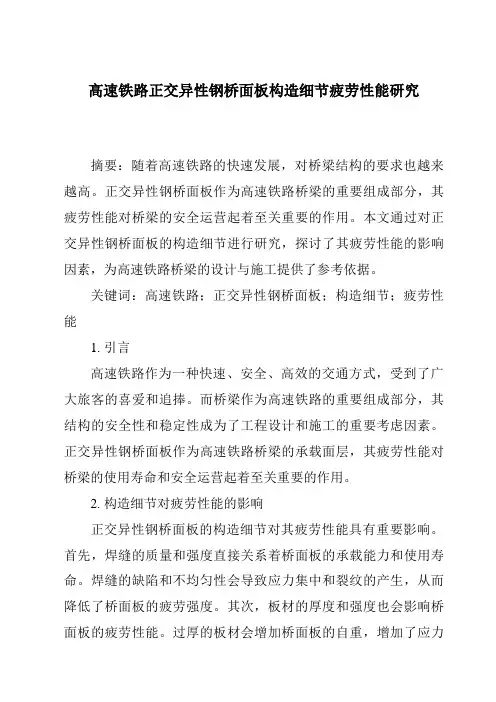

高速铁路正交异性钢桥面板构造细节疲劳性能研究摘要：随着高速铁路的快速发展，对桥梁结构的要求也越来越高。
正交异性钢桥面板作为高速铁路桥梁的重要组成部分，其疲劳性能对桥梁的安全运营起着至关重要的作用。
本文通过对正交异性钢桥面板的构造细节进行研究，探讨了其疲劳性能的影响因素，为高速铁路桥梁的设计与施工提供了参考依据。
关键词：高速铁路；正交异性钢桥面板；构造细节；疲劳性能1. 引言高速铁路作为一种快速、安全、高效的交通方式，受到了广大旅客的喜爱和追捧。
而桥梁作为高速铁路的重要组成部分，其结构的安全性和稳定性成为了工程设计和施工的重要考虑因素。
正交异性钢桥面板作为高速铁路桥梁的承载面层，其疲劳性能对桥梁的使用寿命和安全运营起着至关重要的作用。
2. 构造细节对疲劳性能的影响正交异性钢桥面板的构造细节对其疲劳性能具有重要影响。
首先，焊缝的质量和强度直接关系着桥面板的承载能力和使用寿命。
焊缝的缺陷和不均匀性会导致应力集中和裂纹的产生，从而降低了桥面板的疲劳强度。
其次，板材的厚度和强度也会影响桥面板的疲劳性能。
过厚的板材会增加桥面板的自重，增加了应力集中的可能性；而过薄的板材则容易发生变形和破坏。
此外，桥面板的支承结构和连接方式也会对其疲劳性能产生影响。
3. 疲劳性能测试与分析为了研究正交异性钢桥面板的疲劳性能，我们进行了一系列的试验和分析。
首先，我们对不同构造细节的桥面板进行了疲劳试验，得到了其应力-循环次数曲线。
通过分析曲线的形状和斜率，我们可以评估桥面板的疲劳强度和寿命。
其次，我们采用有限元方法对桥面板进行了数值模拟，验证了试验结果的准确性。
最后，我们还通过对桥面板构造细节的优化设计，提高了其疲劳性能。
4. 结论通过对正交异性钢桥面板的构造细节进行研究，我们得出了以下结论：焊缝的质量和强度、板材的厚度和强度以及支承结构和连接方式都对桥面板的疲劳性能产生重要影响。
通过合理设计和施工，可以提高桥面板的疲劳强度和使用寿命，保。

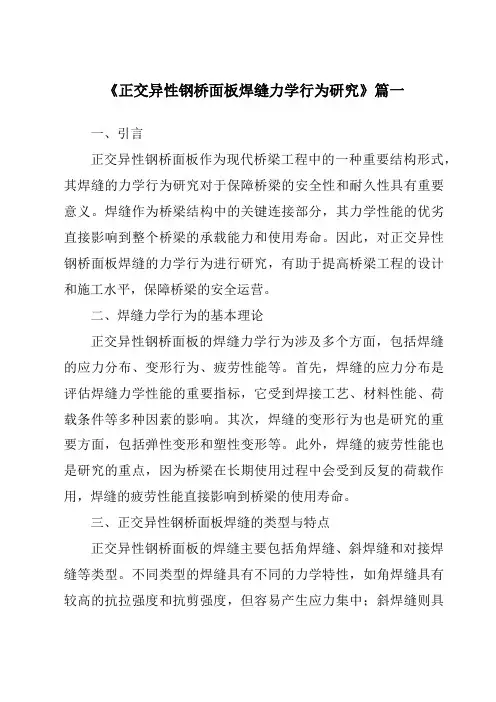

《正交异性钢桥面板焊缝力学行为研究》篇一一、引言正交异性钢桥面板作为现代桥梁工程中的一种重要结构形式，其焊缝的力学行为研究对于保障桥梁的安全性和耐久性具有重要意义。
焊缝作为桥梁结构中的关键连接部分，其力学性能的优劣直接影响到整个桥梁的承载能力和使用寿命。
因此，对正交异性钢桥面板焊缝的力学行为进行研究，有助于提高桥梁工程的设计和施工水平，保障桥梁的安全运营。
二、焊缝力学行为的基本理论正交异性钢桥面板的焊缝力学行为涉及多个方面，包括焊缝的应力分布、变形行为、疲劳性能等。
首先，焊缝的应力分布是评估焊缝力学性能的重要指标，它受到焊接工艺、材料性能、荷载条件等多种因素的影响。
其次，焊缝的变形行为也是研究的重要方面，包括弹性变形和塑性变形等。
此外，焊缝的疲劳性能也是研究的重点，因为桥梁在长期使用过程中会受到反复的荷载作用，焊缝的疲劳性能直接影响到桥梁的使用寿命。
三、正交异性钢桥面板焊缝的类型与特点正交异性钢桥面板的焊缝主要包括角焊缝、斜焊缝和对接焊缝等类型。
不同类型的焊缝具有不同的力学特性，如角焊缝具有较高的抗拉强度和抗剪强度，但容易产生应力集中；斜焊缝则具有较好的抗弯性能和抗疲劳性能。
此外，正交异性钢桥面板的焊缝还具有复杂性、多样性和隐蔽性等特点，这增加了研究的难度。
四、正交异性钢桥面板焊缝的力学行为研究方法针对正交异性钢桥面板焊缝的力学行为研究，可以采用多种方法。
首先，可以通过理论分析方法，建立焊缝的力学模型，分析焊缝的应力分布和变形行为。
其次，可以采用数值模拟方法，利用有限元软件对焊缝进行模拟分析，以获得更准确的力学性能数据。
此外，还可以通过实验方法，对实际桥梁的焊缝进行测试和分析，以验证理论分析和数值模拟结果的准确性。
五、实验研究与结果分析为了深入了解正交异性钢桥面板焊缝的力学行为，我们进行了一系列的实验研究。
首先，我们制作了不同类型和尺寸的焊缝试件，并对其进行加载测试。
通过实验数据我们发现，焊缝的应力分布和变形行为受到多种因素的影响，如焊接工艺、材料性能、荷载条件等。

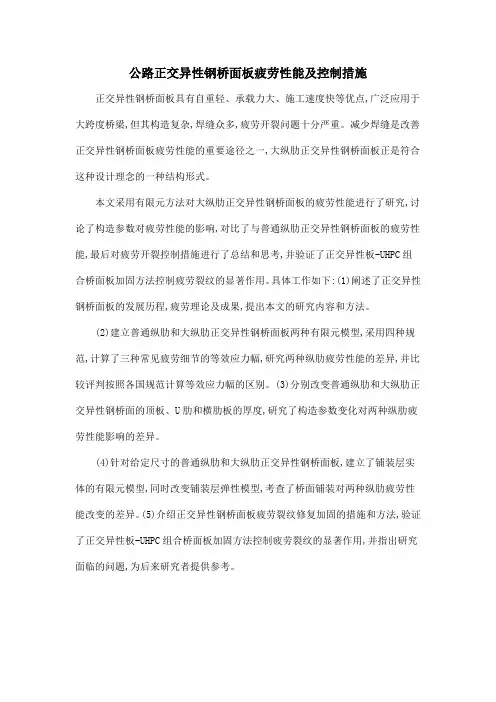

公路正交异性钢桥面板疲劳性能及控制措施正交异性钢桥面板具有自重轻、承载力大、施工速度快等优点,广泛应用于大跨度桥梁,但其构造复杂,焊缝众多,疲劳开裂问题十分严重。
减少焊缝是改善正交异性钢桥面板疲劳性能的重要途径之一,大纵肋正交异性钢桥面板正是符合这种设计理念的一种结构形式。
本文采用有限元方法对大纵肋正交异性钢桥面板的疲劳性能进行了研究,讨论了构造参数对疲劳性能的影响,对比了与普通纵肋正交异性钢桥面板的疲劳性能,最后对疲劳开裂控制措施进行了总结和思考,并验证了正交异性板-UHPC组合桥面板加固方法控制疲劳裂纹的显著作用。
具体工作如下:(1)阐述了正交异性钢桥面板的发展历程,疲劳理论及成果,提出本文的研究内容和方法。
(2)建立普通纵肋和大纵肋正交异性钢桥面板两种有限元模型,采用四种规范,计算了三种常见疲劳细节的等效应力幅,研究两种纵肋疲劳性能的差异,并比较评判按照各国规范计算等效应力幅的区别。
(3)分别改变普通纵肋和大纵肋正交异性钢桥面的顶板、U肋和横肋板的厚度,研究了构造参数变化对两种纵肋疲劳性能影响的差异。
(4)针对给定尺寸的普通纵肋和大纵肋正交异性钢桥面板,建立了铺装层实体的有限元模型,同时改变铺装层弹性模型,考查了桥面铺装对两种纵肋疲劳性能改变的差异。
(5)介绍正交异性钢桥面板疲劳裂纹修复加固的措施和方法,验证了正交异性板-UHPC组合桥面板加固方法控制疲劳裂纹的显著作用,并指出研究面临的问题,为后来研究者提供参考。
目录第4 章虎门大桥正交异性钢桥面板疲劳问题研究 (2)4.1 绪论 (2)4.1.1 正交异性钢桥面板的发展概况 (2)4.1.2 正交异性钢桥面板的疲劳细节 (9)4.2 虎门大桥疲劳裂纹现状及成因 (18)4.2.1 虎门大桥疲劳裂纹现状 (18)4.2.2 虎门大桥疲劳裂纹的成因分析 (22)4.3 正交异性钢桥面板局部应力分析 (28)4.3.1 有限元分析模型 (28)4.3.2 单轮荷载作用下桥面板应力分布 (30)4.3.3 跨中加载时横隔板处应力分析 (33)4.3.4 轮压荷载接触面积的影响分析 (33)4.3.5 双轴作用下桥面板应力分布 (34)4.3.6 结论 (35)4.4 正交异性钢桥面疲劳裂纹加固方法研究 (36)4.4.1 桥面疲劳裂缝的位置和形式 (36)4.4.2桥面疲劳裂纹加固的方法 (37)4.4.3实际加固案例 (39)4.4.4结论 (43)4.5 正交异性钢桥面板构造细节疲劳强度的研究 (44)4.5.1 概述 (44)4.5.2 焊接连接的疲劳评估 (45)5.5.3 欧洲规范3有关疲劳强度规定 (47)4.5.4 肋板与桥面板的焊接连接的疲劳试验研究 (52)4.5.5 肋板与桥面板的焊接连接的试验数据统计分析 (61)4.5.6 结论 (65)4.6 小结 (65)参考文献 (66)第 4 章虎门大桥正交异性钢桥面板疲劳问题研究4.1 绪论4.1.1 正交异性钢桥面板的发展概况由于二战以后，德国钢材短缺，为节省材料，德国工程师建桥时采用了正交异性钢桥面板。
早在1934年，Leonhardt教授就对此类桥面板进行了试验，并开发了相关的计算分析方法。
正交异性钢桥面板采用钢板下设纵横肋，上设铺装层作为桥面，纵肋有开口和闭口两种形式，如图4.1-1所示。
正交异性钢桥面板在现代钢桥中被广泛应用。
图4.1-1 正交异性钢桥面板示意1) 正交异性钢桥面板的优点：正交异性钢桥面板具有：(1) 自重轻，（2）可作为主梁的一部分参与共同受力；(3) 极限承载力大；（3）适用范围广等优点。

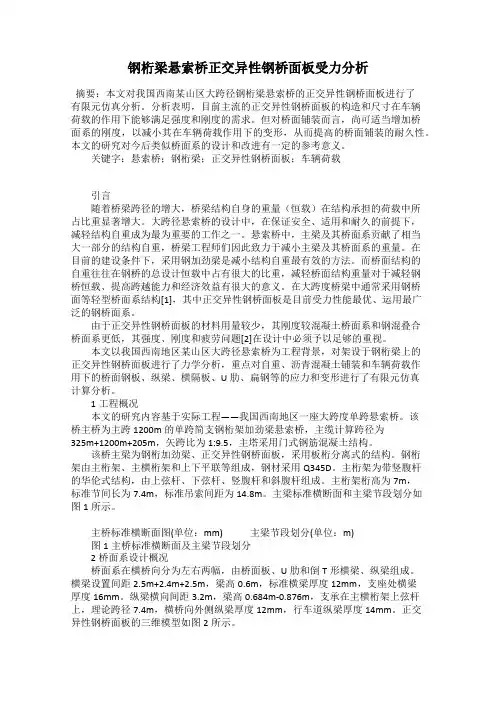

钢桁梁悬索桥正交异性钢桥面板受力分析摘要：本文对我国西南某山区大跨径钢桁梁悬索桥的正交异性钢桥面板进行了有限元仿真分析。
分析表明，目前主流的正交异性钢桥面板的构造和尺寸在车辆荷载的作用下能够满足强度和刚度的需求。
但对桥面铺装而言，尚可适当增加桥面系的刚度，以减小其在车辆荷载作用下的变形，从而提高的桥面铺装的耐久性。
本文的研究对今后类似桥面系的设计和改进有一定的参考意义。
关键字：悬索桥；钢桁梁；正交异性钢桥面板；车辆荷载引言随着桥梁跨径的增大，桥梁结构自身的重量（恒载）在结构承担的荷载中所占比重显著增大。
大跨径悬索桥的设计中，在保证安全、适用和耐久的前提下，减轻结构自重成为最为重要的工作之一。
悬索桥中，主梁及其桥面系贡献了相当大一部分的结构自重，桥梁工程师们因此致力于减小主梁及其桥面系的重量。
在目前的建设条件下，采用钢加劲梁是减小结构自重最有效的方法。
而桥面结构的自重往往在钢桥的总设计恒载中占有很大的比重，减轻桥面结构重量对于减轻钢桥恒载、提高跨越能力和经济效益有很大的意义。
在大跨度桥梁中通常采用钢桥面等轻型桥面系结构[1]，其中正交异性钢桥面板是目前受力性能最优、运用最广泛的钢桥面系。
由于正交异性钢桥面板的材料用量较少，其刚度较混凝土桥面系和钢混叠合桥面系更低，其强度、刚度和疲劳问题[2]在设计中必须予以足够的重视。
本文以我国西南地区某山区大跨径悬索桥为工程背景，对架设于钢桁梁上的正交异性钢桥面板进行了力学分析，重点对自重、沥青混凝土铺装和车辆荷载作用下的桥面钢板、纵梁、横隔板、U肋、扁钢等的应力和变形进行了有限元仿真计算分析。
1工程概况本文的研究内容基于实际工程——我国西南地区一座大跨度单跨悬索桥。
该桥主桥为主跨1200m的单跨简支钢桁架加劲梁悬索桥，主缆计算跨径为325m+1200m+205m，矢跨比为1:9.5，主塔采用门式钢筋混凝土结构。
该桥主梁为钢桁加劲梁、正交异性钢桥面板，采用板桁分离式的结构。

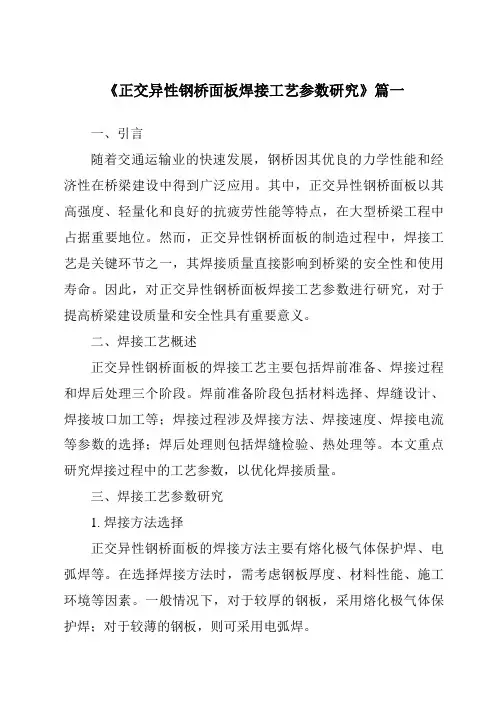

《正交异性钢桥面板焊接工艺参数研究》篇一一、引言随着交通运输业的快速发展，钢桥因其优良的力学性能和经济性在桥梁建设中得到广泛应用。
其中，正交异性钢桥面板以其高强度、轻量化和良好的抗疲劳性能等特点，在大型桥梁工程中占据重要地位。
然而，正交异性钢桥面板的制造过程中，焊接工艺是关键环节之一，其焊接质量直接影响到桥梁的安全性和使用寿命。
因此，对正交异性钢桥面板焊接工艺参数进行研究，对于提高桥梁建设质量和安全性具有重要意义。
二、焊接工艺概述正交异性钢桥面板的焊接工艺主要包括焊前准备、焊接过程和焊后处理三个阶段。
焊前准备阶段包括材料选择、焊缝设计、焊接坡口加工等；焊接过程涉及焊接方法、焊接速度、焊接电流等参数的选择；焊后处理则包括焊缝检验、热处理等。
本文重点研究焊接过程中的工艺参数，以优化焊接质量。
三、焊接工艺参数研究1. 焊接方法选择正交异性钢桥面板的焊接方法主要有熔化极气体保护焊、电弧焊等。
在选择焊接方法时，需考虑钢板厚度、材料性能、施工环境等因素。
一般情况下，对于较厚的钢板，采用熔化极气体保护焊；对于较薄的钢板，则可采用电弧焊。
2. 焊接电流与电压焊接电流和电压是影响焊接质量的关键参数。
电流过大或过小都会导致焊缝成形不良，电压过高或过低则会影响电弧的稳定性。
因此，在焊接过程中，需根据钢板厚度、材料性能等因素，合理选择焊接电流和电压。
3. 焊接速度焊接速度直接影响焊缝的冷却速度和热输入量。
焊接速度过快，会导致焊缝未完全熔合，降低焊缝强度；焊接速度过慢，则会导致焊缝过热，产生热裂纹等问题。
因此，在保证焊缝质量的前提下，应选择合适的焊接速度。
4. 坡口角度与间隙坡口角度和间隙的大小直接影响焊缝的成形和质量。
坡口角度过大或过小都会导致焊缝成形不良，间隙过大则会导致焊缝填充不饱满，间隙过小则会增加焊接难度。
因此，在焊前准备阶段，需根据钢板厚度和材料性能等因素，合理设计坡口角度和间隙。
四、实验研究为研究正交异性钢桥面板的焊接工艺参数，我们进行了系列实验。
正交异性钢桥面板刚度验算一、要求根据规范《公路钢桥面铺装设计与施工技术规范》(JTG／T3364-02-2019)规定，正交异性钢桥面板的刚度采用钢桥面板顶面最不利荷载位置处的最小曲率半径R、纵向加劲肋间相对挠度Δ两项指标进行评价。
两项指标与正交异性钢桥面板结构之间的关系如图1所示，应符合表1-1规定。
表1-1 正交异性钢桥面板刚度要求刚度指标单位技术要求最小曲率半径R m ≥20肋间相对挠度Δmm ≤0.4图1 两项指标与正交异性钢桥面板结构之间的关系二、计算1、根据规范《公路钢桥面铺装设计与施工技术规范》(JTG／T3364-02-2019)，将双向受力板简化成单向受力板，选择两端固结梁作为力学模型进行验算；引入动载系数Kμ、荷载折减系数K t进行修正。
其验算部位分为非纵腹板位置和纵腹板位置两种。
对于非纵腹板位置，双轮荷载以纵向加劲肋为中心对称布置为最不利荷位，考虑到荷载满布加载理论推导公式与验算荷载分布之间的差异，通过有限元分析和公式拟合，引入了布载差异曲率半径修正系数K R、布载差异挠度修正系数KΔ。
对于纵腹板位置，双轮荷载在纵腹板同一侧时为最不利荷载布置，由于纵向加劲肋与纵腹板间距较小，可忽略两轮之间的轮隙并将荷载视为满布。
2、桥面铺装顶面最不利荷载位置处的最小曲率半径R（m）、纵向加劲肋间相对挠度Δ（mm)两项指标通过式1-2、2-2计算。
R=K R b232Δ0×103（1-2）均布荷载p 均布荷载p ΔΔ=K ΔΔ0式中：K R ——曲率半径布载差异修正系数，验算纵腹板位置时，取K R=1；非纵腹板位置按式(2-3)计算：K R =[1−13(b −d b )3]bdb ——纵向加劲肋板间距（mm ）（当加劲肋为U 型时，加劲肋与顶板的任意一个联结位置视为独立的加劲肋板位置)；Δ0——两端固结梁在均布荷载作用下跨中产生的挠度理论值（mm ）,按下式(2-4)计算：Δ0=k t K μ38412pb 4∑E i ℎi 3i=1,2,3K Δ——挠度布载差异修正系数，验算纵腹板位置时，取 K Δ=1；非纵腹板位置按式（2-5）计算：K Δ=(1.390+p ——验算荷载的接地压力值，标准验算荷载取0.81 MPa ；E i ——钢顶板或铺装材料的弹性模量，i =1、i =2、 i =3 依次对应钢桥面顶板、保护层、磨耗层的弹性模量（MPa ）；ℎi ——钢顶板或铺装材料的弹性模量，i =1、i =2、 i =3 依次对应钢桥面顶板、保护层、磨耗层的厚度（mm ）；k t ——理论计算的荷载折减系数，验算部位紧邻纵腹板时，取 k t =0.7；其他部位取0.5；k μ——动载系数，取1.3；d ——验算荷载单轮横向接地宽度，取200 mm 。
