施耐德空开C65N型

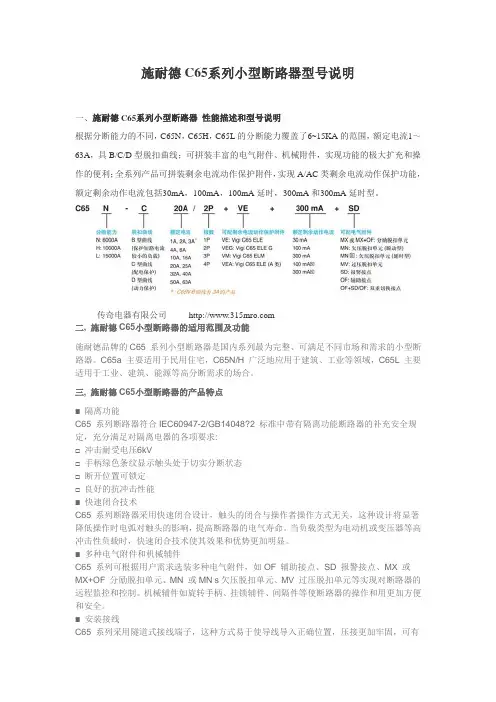

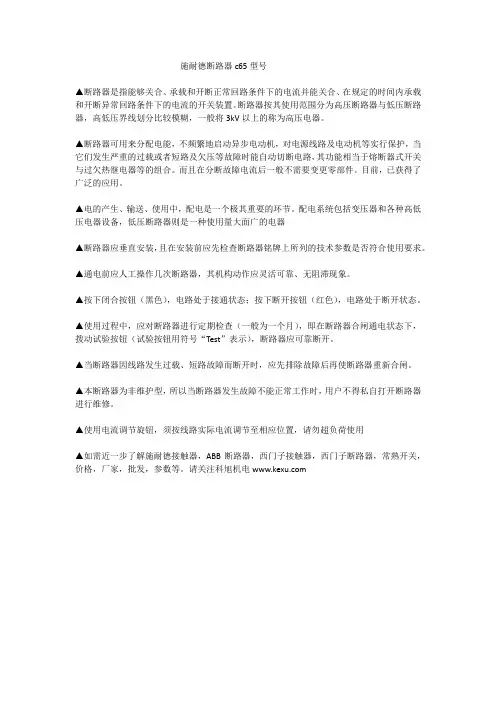

施耐德C65系列小型断路器型号说明一、施耐德C65系列小型断路器性能描述和型号说明根据分断能力的不同，C65N，C65H，C65L的分断能力覆盖了6~15KA的范围，额定电流1～63A，具B/C/D型脱扣曲线；可拼装丰富的电气附件、机械附件，实现功能的极大扩充和操作的便利；全系列产品可拼装剩余电流动作保护附件，实现A/AC类剩余电流动作保护功能，额定剩余动作电流包括30mA，100mA，100mA延时，300mA和300mA延时型。

传奇电器有限公司二, 施耐德C65小型断路器的适用范围及功能施耐德品牌的C65 系列小型断路器是国内系列最为完整、可满足不同市场和需求的小型断路器。

C65a 主要适用于民用住宅，C65N/H 广泛地应用于建筑、工业等领域，C65L 主要适用于工业、建筑、能源等高分断需求的场合。

三, 施耐德C65小型断路器的产品特点■隔离功能C65 系列断路器符合IEC60947-2/GB14048?2 标准中带有隔离功能断路器的补充安全规定，充分满足对隔离电器的各项要求:□冲击耐受电压6kV□手柄绿色条纹显示触头处于切实分断状态□断开位置可锁定□良好的抗冲击性能■快速闭合技术C65 系列断路器采用快速闭合设计，触头的闭合与操作者操作方式无关，这种设计将显著降低操作时电弧对触头的影响，提高断路器的电气寿命。

当负载类型为电动机或变压器等高冲击性负载时，快速闭合技术使其效果和优势更加明显。

■多种电气附件和机械辅件C65 系列可根据用户需求选装多种电气附件，如OF 辅助接点、SD 报警接点、MX 或MX+OF 分励脱扣单元、MN 或MN s欠压脱扣单元、MV 过压脱扣单元等实现对断路器的远程监控和控制。

机械辅件如旋转手柄、挂锁辅件、间隔件等使断路器的操作和用更加方便和安全。

■安装接线C65 系列采用隧道式接线端子，这种方式易于使导线导入正确位置，压接更加牢固，可有效减少由于连接不良引起的端子发热和烧毁。

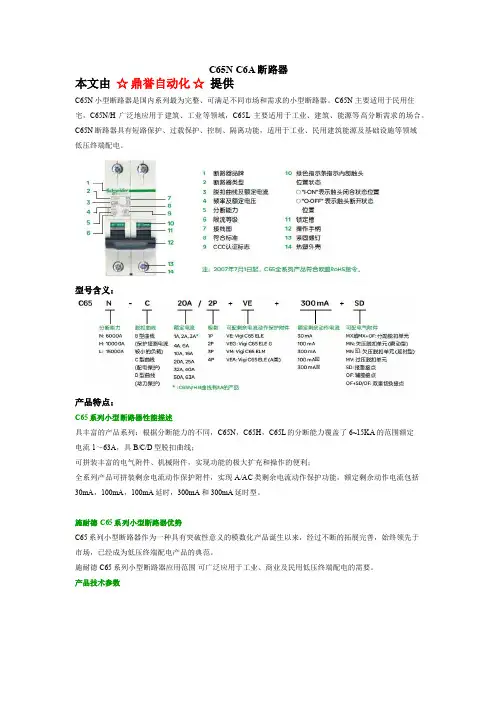

C65N C6A断路器
本文由☆鼎誉自动化☆提供
C65N小型断路器是国内系列最为完整、可满足不同市场和需求的小型断路器。

C65N 主要适用于民用住宅，C65N/H 广泛地应用于建筑、工业等领域，C65L 主要适用于工业、建筑、能源等高分断需求的场合。

C65N断路器具有短路保护、过载保护、控制、隔离功能，适用于工业、民用建筑能源及基础设施等领域
低压终端配电。

型号含义：
产品特点：
C65系列小型断路器性能描述
具丰富的产品系列：根据分断能力的不同，C65N，C65H，C65L的分断能力覆盖了6~15KA的范围额定
电流1～63A，具B/C/D型脱扣曲线；
可拼装丰富的电气附件、机械附件，实现功能的极大扩充和操作的便利；
全系列产品可拼装剩余电流动作保护附件，实现A/AC类剩余电流动作保护功能，额定剩余动作电流包括30mA，100mA，100mA延时，300mA和300mA延时型。

施耐德C65系列小型断路器优势
C65系列小型断路器作为一种具有突破性意义的模数化产品诞生以来，经过不断的拓展完善，始终领先于
市场，已经成为低压终端配电产品的典范。

施耐德C65系列小型断路器应用范围可广泛应用于工业、商业及民用低压终端配电的需要。

产品技术参数。

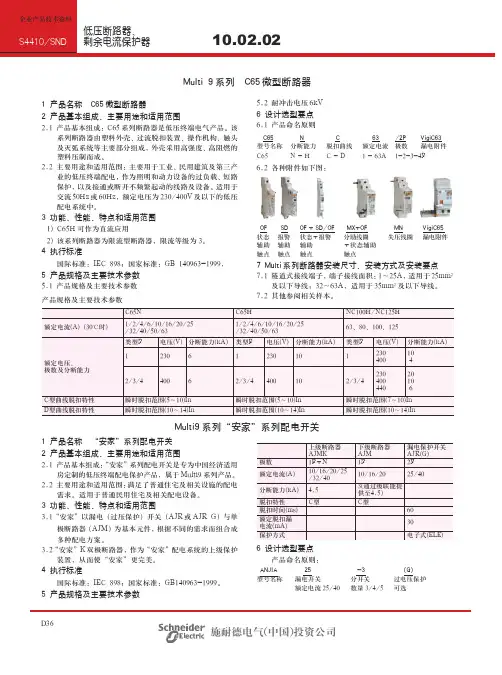

C65系列小型断路器产品性能特点描述具丰富的产品系列，根据分断能力的不同，C65a,C65N,C65H,C65L的分断能力覆盖了4.5~15KA的范围，额定电流1〜63A,具B/C/D 型脱扣曲线。

可拼装丰富的电气附件、机械附件，实现功能的极大扩充和操作的便利。

全系列产品可拼装漏电保护附件，实现A/AC类漏电保护功能，额定剩余动作电流包括30mA,300mA和300mA延时型。

优点C65系列小型断路器作为一种具突破性意义的模数化产品诞生以来，经过不断的拓展完善，始终领先于市场，已经成为世界低压终端配电产品的典范。

应用可广泛应用于工业、商业及民用低压终端配电的需要。

NC100H/125H/NC100LS断路器产品性能特点描述额定电流63〜125A，具C/D型脱扣曲线，每极宽度27mm,分断能力高达36KA。

可拼装电气附件实现欠压脱扣、指示/报警及分励脱扣等功能。

能拼装额定动作剩余电流30〜1000mA的漏电保护附件。

17867C65N1PC1A17868C65N1PC2A17870C65N1PC4A17871C65N1PC6A17873C65N1PC10A17874C65N1PC16A17875C65N1PC20A17876C65N1PC25A17877C65N1PC32A17878C65N1PC40A17879C65N1PC50A17880C65N1PC63A17881C65N2PC1A17882C65N2PC2A17884C65N2PC4A17885C65N2PC6A17887C65N2PC10A17888C65N2PC16A17889C65N2PC20A17890C65N2PC25A17891C65N2PC32A17892C65N2PC40A17893C65N2PC50A17894C65N2PC63A17895C65N3PC1A17896C65N3PC2A17898C65N3PC4A17899C65N3PC6A17900C65N3PC10A17902C65N3PC16A17903C65N3PC20A17904C65N3PC25A17905C65N3PC32A17906C65N 3PC40A17907C65N3PC50A17908C65N3PC63A17909C65N4PC1A17910C65N4PC2A17912C65N4PC4A17913C65N4PC6A17914C65N4PC10A17916C65N4PC16A17917C65N4PC20A17918C65N4PC25A17919C65N4PC32A17920C65N4PC40A17921C65N 4PC50A17922C65N4PC63A17924C65N1PD1A17925C65N1PD2A17927C65N1PD4A17928C65N1PD6A17929C65N1PD 10A17931C65N1PD16A17932C65N1PD20A17933C65N1PD25A17934C65N1PD32A17935C 65N1PD40A17987C65N1PD50A17988C65N1PD63A17936C65N2PD1A17937C65N2PD2A17939C65N2PD4A17940C65N2PD6A17941C65N2PD 10A17943C65N2PD16A17944C65N2PD20A17945C65N2PD25A17946C65N2PD32A17947C65N2PD40A17989C65N2PD50A17990C65N2PD63A17948C65N3PD1A17949C65N3PD2A17951C65N3PD4A17952C65N3PD6A17953C65N3PD10A17955C65N3PD16A17956C65N3PD20A17957C65N3PD25A17958C65N3PD32A17959C65N3PD40A17991C65N3PD50A17992C65N3PD63A17960C65N4PD1A17961C65N4PD2A17963C65N4PD4A17964C65N4PD6A17965C65N4PD10A17967C65N4PD16A17968C65N4PD20A17969C65N4PD25A17985C65N4PD32A17986C65N4PD40A17993C65N4PD50A17994C65N4PD63AC65L断路器技术参数标准：IEC60947-2/GB14048.2脱扣曲线：C/D额定电压：1PAC230V2/3/4PAC400V额定电流：1-63A分断能力：15kAReferenceDescription订货号说明917036C65L1PC1A917037C65L1PC2A917038C65L1PC4A917039C65L1PC6A917040C65L1PC10A917041C65L1PC16A917042C6 5L1PC20A917043C65L1PC25A917044C65L1PC32A917045C65L1PC40A917046C65L1PC50 A917047C65L1PC63A917048C65L2PC1A917049C65L2PC2A917050C65L2PC4A917051C65L2PC6A917052C65L2 PC10A917053C65L2PC16A917054C65L2PC20A917055C65L2PC25A917056C65L2PC32A9 17057C65L2PC40A917058C65L2PC50A917059C65L2PC63A917060C65L3PC1A917061C65L3PC2A917062C65L3PC4A917063C65L3PC6A917064C65L3 PC10A917065C65L3PC16A917066C65L3PC20A917067C65L3PC25A917068C65L3PC32A9 17069C65L3PC40A917070C65L3PC50A917071C65L3PC63A917072C65L4PC1A917073C65L4PC2A917074C65L4PC4A917075C65L4PC6A917076C65L4 PC10A917077C65L4PC16A917078C65L4PC20A917079C65L4PC25A917080C65L4PC32A917081C65L4PC40A917082C65L4PC50A917083 C65L4PC63A917084C65L1PD1A917085C65L1PD2A917086C65L1PD4A917087C65L1PD6A917088C65L 1PD10A917089C65L1PD16A917090C65L1PD20A917091C65L1PD25A917092C65L1PD32A 917093C65L1PD40A917094C65L1PD50A917095C65L1PD63A917096C65L2PD1A917097C65L2PD2A917098C65L2PD4A917099C65L2PD6A917100C65L 2PD10A917101C65L2PD16A917102C65L2PD20A917103C65L2PD25A917104C65L2PD32A 917105C65L2PD40A917106C65L2PD50A917107C65L2PD63A917108C65L3PD1A917109C65L3PD2A917110C65L3PD4A917111C65L3PD6A917112C65L 3PD10A917113C65L3PD16A917114C65L3PD20A917115C65L3PD25A917116C65L3PD32A 917117C65L3PD40A917118C65L3PD50A917119C65L3PD63A917120C65L4PD1A917121C65L4PD2A917122C65L4PD4A917123C65L4PD6A917124C65L 4PD10A917125C65L4PD16A917126C65L4PD20A917127C65L4PD25A917128C65L4PD32A 917129C65L4PD40A917130C65L4PD50A917131C65L4PD63AC65H断路器技术参数标准：IEC60898/GB10963-1999脱扣曲线：C/D额定电压：1PAC230V 2/3/4PAC400V额定电流：1-63A分断能力：10kAReferenceDescription订货号说明17570C65H1PC1A17571C65H1PC2A17573C65H1PC4A17574C65H1PC6A17575C65H1PC10A17577C65H1PC16A17578C65H1PC20A17579C65H1PC25A17580C65H1PC32A17581C65H1PC40A17582C65H1PC50A17583C65H1PC63A17584C65H2PC1A17585C65H2PC2A17587C65H2PC4A17588C65H2PC6A17589C65H2PC10A17591C65H2PC16A17592C65H2PC20A 17593C65H2PC25A 17594C65H2PC32A 17595C65H2PC40A 17596C65H2PC50A 17597 C65H2PC63A施耐德接触器LC1-D300＊7C380VAC/300A,160KWLC1-F330＊＊＊380VAC/330A,160KW380VAC/18A7.5KW380VAC/38A18.5KW380VAC/50A,22KW380VAC/95A,45KW380VAC/80A,37KWLC1-D11500＊5C380VAC/115A,55KWLC1-D3210＊＊＊380VAC/32A15KWLC1-D2501＊5N380VAC/25A11KWLC1-D3801＊＊＊380VAC/38A18.5KWLC1-D15000＊7C380VAC/150A,75KWLC1-D17000＊7C380VAC/170A,90KWLC1-D1210＊5N380VAC/12A5.5KWLC1-D1201＊＊＊380VAC/12A5.5KWLC1-D2510＊＊＊380VAC/25A11KWLC1-D1210＊＊＊380VAC/12A5.5KWLC1-D2510＊5N380VAC/25A11KWLC1-D3201＊＊＊380VAC/32A15KWLC1-D6511＊＊＊380VAC/65A,30KWLC1-D205＊5C380VAC/205A,110KWLC1-D245＊5C380VAC/245A132KWLC1-D245＊7C380VAC245A,132KWLC1-F185＊＊＊380VAC185A,90KWLC1-D1810＊＊＊ LC1-D3810＊＊＊ LC1-D5011＊＊＊ LC1-D9511＊＊＊ LC1-D8011＊＊＊LC1-D1810＊5N380VAC/18A7.5KWLC1-D0601＊5N380VAC/6A2.2KWLC1-D11500＊7C380VAC/115A,55KWLC1-D2501＊＊＊380VAC/25A11KWLC1-F115＊＊＊380VAC/115A,55KWLC1-F225＊＊＊380VAC/225A,110KWLC1-D0910＊5N380VAC/9A4KWLC1-D1801＊＊＊380VAC/18A7.5KWLC1-D0910＊＊＊380VAC/9A4KWLC1-D4011＊＊＊380VAC/40A18.5KWLC1-D1201＊5N380VAC/12A5.5KWLC1-D0901＊5N380VAC/9A4KWLC1-D0610＊5N380VAC/6A2.2KWLC1-D0901＊＊＊380VAC/9A4KWLC1-D1801＊5N380VAC/18A7.5KW施耐德热继电器（经济型LR2-D1306＊0.37KWLR2-D1310＊2.2KWLR2-D1353＊15KWLR2-D3363＊LR2-D1314＊4KWLR2-D2355＊15KWLR2-D1316＊ 5.5KWLR2-D3359＊25KWLR2-D3365＊LR2-D1312＊3-3.7KWLR2-D1321＊7.5KW LR2-D1322＊11KW LR2-D3353＊15KW LR2-D4365＊LR2-D1301＊＊LR2-D1302＊＊LR2-D1303＊＊LR2-D3322＊LR2-D3357＊LR2-D1308＊LR2-D3361＊LR2-D4369＊LR2-D1307＊LR2-D2353＊LR2-D3355＊11KW22KW1.1-1.5KW 30KW0.55-0.75KW 15KW18.5KWLR2-D1304＊＊LR2-D4367＊。

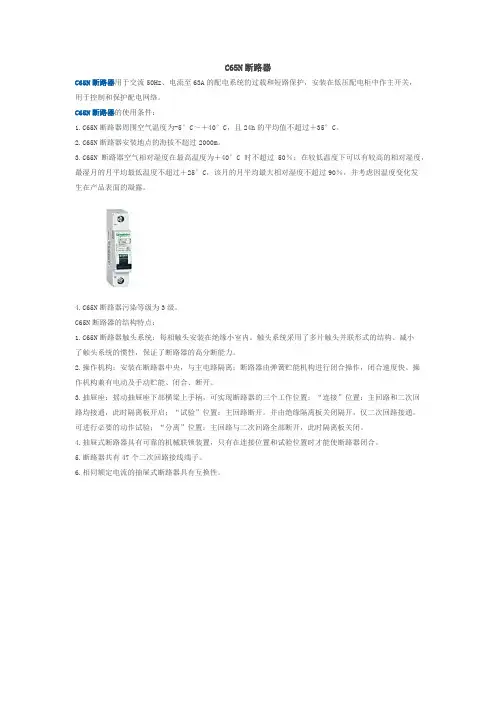

C65N断路器C65N断路器用于交流50Hz、电流至63A的配电系统的过载和短路保护，安装在低压配电柜中作主开关，用于控制和保护配电网络。

C65N断路器的使用条件：1.C65N断路器周围空气温度为-5°C～＋40°C，且24h的平均值不超过＋35°C。

2.C65N断路器安装地点的海拔不超过2000m。

3.C65N断路器空气相对湿度在最高温度为＋40°C时不超过50％；在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过＋25°C，该月的月平均最大相对湿度不超过90％，并考虑因温度变化发生在产品表面的凝露。

4.C65N断路器污染等级为3级。

C65N断路器的结构特点：1.C65N断路器触头系统：每相触头安装在绝缘小室内。

触头系统采用了多片触头并联形式的结构、减小了触头系统的惯性，保证了断路器的高分断能力。

2.操作机构：安装在断路器中央，与主电路隔离；断路器由弹簧贮能机构进行闭合操作，闭合速度快。

操作机构兼有电动及手动贮能、闭合、断开。

3.抽屉座：摇动抽屉座下部横梁上手柄，可实现断路器的三个工作位置；“连接”位置：主回路和二次回路均接通，此时隔离板开启；“试验”位置：主回路断开。

并由绝缘隔离板关闭隔开，仅二次回路接通。

可进行必要的动作试验；“分离”位置：主回路与二次回路全部断开，此时隔离板关闭。

4.抽屉式断路器具有可靠的机械联锁装置，只有在连接位置和试验位置时才能使断路器闭合。

5.断路器共有47个二次回路接线端子。

6.相同额定电流的抽屉式断路器具有互换性。

C65N小型断路器C65N小型断路器用于交流50Hz、电流至63A的配电系统的过载和短路保护，安装在低压配电柜中作主开关，用于控制和保护配电网络。

C65N小型断路器的使用条件：1.C65N小型断路器周围空气温度为-5°C～＋40°C，且24h的平均值不超过＋35°C。

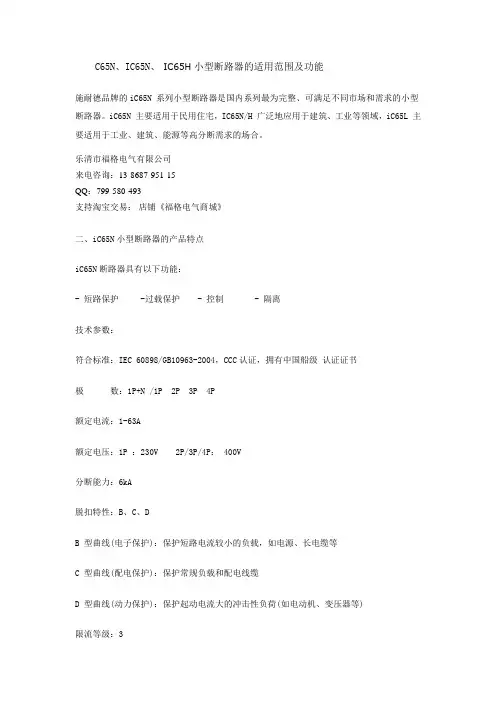

C65N、IC65N、IC65H小型断路器的适用范围及功能施耐德品牌的iC65N 系列小型断路器是国内系列最为完整、可满足不同市场和需求的小型断路器。

iC65N 主要适用于民用住宅，IC65N/H 广泛地应用于建筑、工业等领域，iC65L 主要适用于工业、建筑、能源等高分断需求的场合。

乐清市福格电气有限公司来电咨询：13-8687-951-15QQ：799-580-493支持淘宝交易：店铺《福格电气商城》二、iC65N小型断路器的产品特点iC65N断路器具有以下功能：- 短路保护 -过载保护 - 控制 - 隔离技术参数：符合标准：IEC 60898/GB10963-2004，CCC认证，拥有中国船级认证证书极数：1P+N /1P 2P 3P 4P额定电流：1-63A额定电压：1P ：230V 2P/3P/4P： 400V分断能力：6kA脱扣特性：B、C、DB 型曲线(电子保护)：保护短路电流较小的负载，如电源、长电缆等C 型曲线(配电保护)：保护常规负载和配电线缆D 型曲线(动力保护)：保护起动电流大的冲击性负荷(如电动机、变压器等)限流等级：3快速闭合：保证冲击性负载的可靠工作，延长断路器的电气寿命机械寿命：20,000 次接线：1～32 A，适用于25 mm2及以下导线；40～63 A ，适用于35 mm2 及以下导线安装：模块化结构，可方便地安装在DIN 标准导轨上iC65断路器性能描述产品标准 IEC60898-1/GB10963.1产品认证 CCC CE产品极数 1,2,3,4脱扣曲线 B/C/D分断能力 6/10/15kA额定电流 1~63A选择断路器（空气开关）安培计算法1匹=735W≈750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875 W 此计算法以此类推。

(1)例：3匹空调器应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

施耐德C65微型断路器选型C65一般选型需提供：级数；曲线；电流；分断能力；电压。

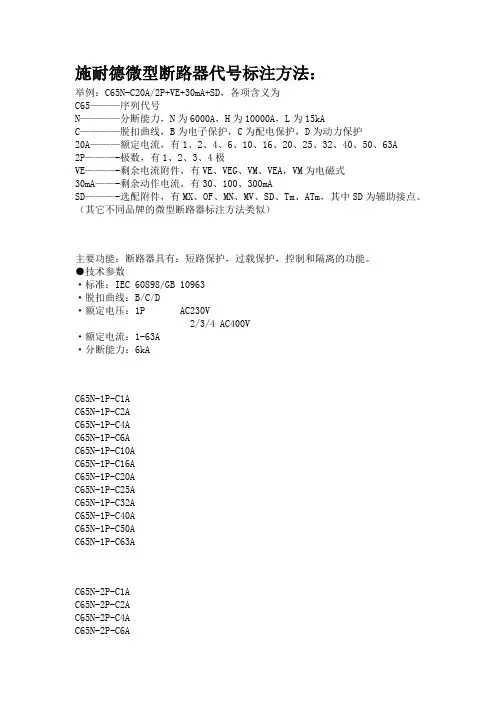

一.C65基本选型C65N 2P C4A①C65②N ③2P④C ⑤4A①C65表示一个系列②分断能力可选: ③:数可选:④:线可选：⑤:电流级别可选：A:4.5KA 1P--4P C/D:曲线 6A;10A;16A;20A;25A;32A;40A;50A;63AN:6.0KA 1P--4P B/C/D:曲线 1A;2A;4A;6A;10A;20A;25A;32A;40A;50A;63AH:10KA 1P--4P C/D:曲线 1A;2A;4A;6A;10A;20A;25A;32A;40A;50A;63AL:15KA 1P--4P C/D:曲线 1A;2A;4A;6A;10A;20A;25A;32A;40A;50A;63AB:曲线:一般用于照明电路(脱扣特性瞬时脱扣范围3---5ln),主要使用在产生平滑直流的电气设备,例如:变频器\X射线机\UPS电源等场合C:曲线:一般用于照明电路(脱扣特性瞬时脱扣范围5---10ln)D曲线:一般用于动力保护(脱扣特性瞬时脱扣范围10--14ln)注：C65A\C65L和C65N B曲线是属于新型产品分断能力为6-10KA用的较为广泛它们所配附件一般为：26924------表示辅助接点 OF （1NO-NC）26927------表示报警接点 SD二.C65所配的漏电保护器漏电保护分为：两种 ELE :电子式 , ELM :电磁式电子式与电磁式的主要区别在于：电磁式漏电保护器受电压的影响较小，有时候根本就不受电压的影响，但是电子式受电压影响，且电磁式的价格要比电子式价格贵得多。

1.式漏电保护器：以VIGIC65开头；以ELE表示；电流规格只有40和63两种。

选型较为简单：如65A2P C2A 所配电子式漏电保护为----VIGIC65 2P 40A ELE1.磁式漏电保护器：也是以VIGIC65开头；以ELM表示；电流规格有三种分别为32；40；63。
