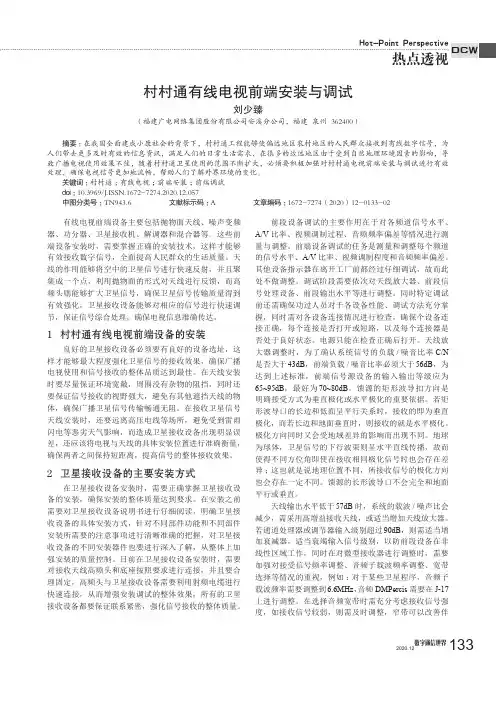

数字有线电视前端组成部分

Hot-Point Perspective热点透视DCW133数字通信世界2020.12有线电视前端设备主要包括抛物面天线、噪声变频器、功分器、卫星接收机、解调器和混合器等。

这些前端设备安装时，需要掌握正确的安装技术，这样才能够有效接收数字信号，全面提高人民群众的生活质量。

天线的作用能够将空中的卫星信号进行快速反射，并且聚集成一个点，利用抛物面的形式对天线进行反馈，而高频头则能够扩大卫星信号，确保卫星信号传输质量得到有效强化，卫星接收设备能够对相应的信号进行快速调节，保证信号综合处理，确保电视信息准确传达。

1 村村通有线电视前端设备的安装良好的卫星接收设备必须要有良好的设备选址，这样才能够最大程度强化卫星信号的接收效果，确保广播电视使用和信号接收的整体品质达到最佳。

在天线安装时要尽量保证环境宽敞，周围没有杂物的阻挡，同时还要保证信号接收的视野强大，避免有其他遮挡天线的物体，确保广播卫星信号传输畅通无阻。

在接收卫星信号天线安装时，还要远离高压电线等场所，避免受到雷雨闪电等恶劣天气影响，而造成卫星接收设备出现明显误差，还应该将电视与天线的具体安装位置进行准确衡量，确保两者之间保持短距离，提高信号的整体接收效果。

2 卫星接收设备的主要安装方式在卫星接收设备安装时，需要正确掌握卫星接收设备的安装，确保安装的整体质量达到要求。

在安装之前需要对卫星接收设备说明书进行仔细阅读，明确卫星接收设备的具体安装方式，针对不同部件功能和不同部件安装所需要的注意事项进行清晰准确的把握，对卫星接收设备的不同安装器件也要进行深入了解，从整体上加强安装的质量控制。

目前在卫星接收设备安装时，需要对接收天线高频头和底座按照要求进行连接，并且要合理固定，高频头与卫星接收设备需要利用射频电缆进行快速连接，从而增强安装调试的整体效果，所有的卫星接收设备都要保证联系紧密，强化信号接收的整体质量。

前段设备调试的主要作用在于对各频道信号水平、A/V 比率、视频调制过程、音频频率偏差等情况进行测量与调整。

有线电视的前端系统有线电视的前端系统是指用户通过有线电视信号接收设备来收看电视频道的界面系统。

这个前端系统是为了提供一个方便、直观的用户界面，使用户能够轻松地浏览和选择想要观看的电视频道和节目。

有线电视前端系统的界面通常由以下几个主要模块组成：1. 频道导航：这一模块显示了用户可以选择的电视频道列表。

它可以按照频道号码或者频道名称进行排序，用户可以通过上下键或者遥控器中的导航钮浏览不同的频道。

2. 节目指南：这个模块显示了当前频道和接下来几个小时内各个频道的节目列表。

用户可以通过这个节目指南了解不同时间段内即将播放的节目，并且可以选择自己感兴趣的节目进行收看。

3. 搜索功能：有线电视前端系统通常会提供一个搜索功能，让用户可以根据关键字来搜索自己想要看的节目或者频道。

用户可以通过遥控器上的数字键盘或者使用屏幕键盘进行输入，并且系统会给出相应的搜索结果。

4. 收藏夹：这个模块允许用户收藏自己喜欢的频道或者节目，以便在需要时能够方便地找到它们。

用户可以通过遥控器上的特定键将当前正在观看的频道或者节目添加至收藏夹，并且可以随时在收藏夹中查找和选择。

5. 个人设置：有线电视前端系统也通常提供了一些个人化设置功能，例如调整屏幕亮度、对比度或者音量，选择语言偏好等等。

用户可以根据自己的需求和喜好来对系统进行调整，以获得更好的观看体验。

总的来说，有线电视的前端系统为用户提供了一个直观、交互性强的界面，使其能够方便地找到和选择自己想要观看的节目和频道。

这些功能不仅提高了用户体验，也提供了更多的选择和便利性。

有线电视的前端系统是随着科技的发展逐渐兴起的，它为用户提供了一种更加便捷、直观的电视观看方式。

通过前端系统，用户可以轻松地浏览各种电视频道、选择自己感兴趣的节目，并且还能够进行个性化的设置，提高观看体验。

首先，频道导航是有线电视前端系统中一个重要的模块。

当用户进入到系统界面后，首先看到的就是频道导航。

在这个模块中，用户可以通过上下键或者遥控器中的导航钮浏览不同的频道，并且可以按照频道号码或者频道名称进行排序。

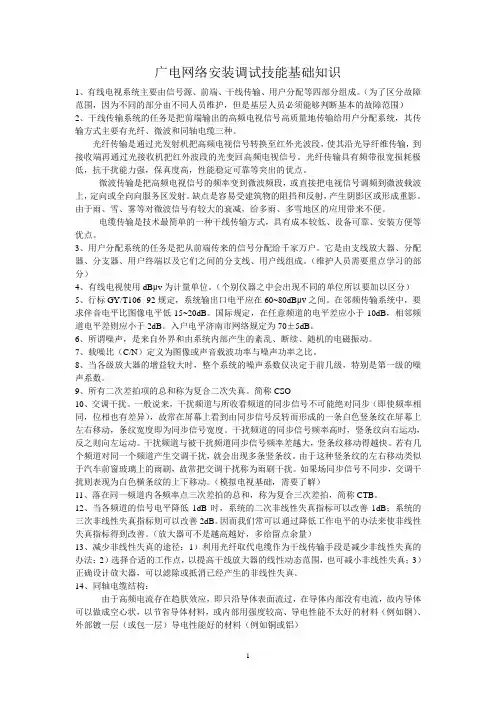

广电网络安装调试技能基础知识1、有线电视系统主要由信号源、前端、干线传输、用户分配等四部分组成。

（为了区分故障范围，因为不同的部分由不同人员维护，但是基层人员必须能够判断基本的故障范围）2、干线传输系统的任务是把前端输出的高频电视信号高质量地传输给用户分配系统，其传输方式主要有光纤、微波和同轴电缆三种。

光纤传输是通过光发射机把高频电视信号转换至红外光波段，使其沿光导纤维传输，到接收端再通过光接收机把红外波段的光变回高频电视信号。

光纤传输具有频带很宽损耗极低，抗干扰能力强，保真度高，性能稳定可靠等突出的优点。

微波传输是把高频电视信号的频率变到微波频段，或直接把电视信号调频到微波载波上，定向或全向向服务区发射。

缺点是容易受建筑物的阻挡和反射，产生阴影区或形成重影。

由于雨、雪、雾等对微波信号有较大的衰减，给多雨、多雪地区的应用带来不便。

电缆传输是技术最简单的一种干线传输方式，具有成本较低、设备可靠、安装方便等优点。

3、用户分配系统的任务是把从前端传来的信号分配给千家万户。

它是由支线放大器、分配器、分支器、用户终端以及它们之间的分支线、用户线组成。

（维护人员需要重点学习的部分）4、有线电视使用dBμv为计量单位。

（个别仪器之中会出现不同的单位所以要加以区分）5、行标GY/T106--92规定，系统输出口电平应在60~80dBμv之间。

在邻频传输系统中，要求伴音电平比图像电平低15~20dB。

国际规定，在任意频道的电平差应小于10dB，相邻频道电平差则应小于2dB。

入户电平济南市网络规定为70±5dB。

6、所谓噪声，是来自外界和由系统内部产生的紊乱、断续、随机的电磁振动。

7、载噪比（C/N）定义为图像或声音载波功率与噪声功率之比。

8、当各级放大器的增益较大时，整个系统的噪声系数仅决定于前几级，特别是第一级的噪声系数。

9、所有二次差拍项的总和称为复合二次失真。

简称CSO10、交调干扰。

一般说来，干扰频道与所收看频道的同步信号不可能绝对同步（即使频率相同，位相也有差异），故常在屏幕上看到由同步信号反转而形成的一条白色竖条纹在屏幕上左右移动，条纹宽度即为同步信号宽度。

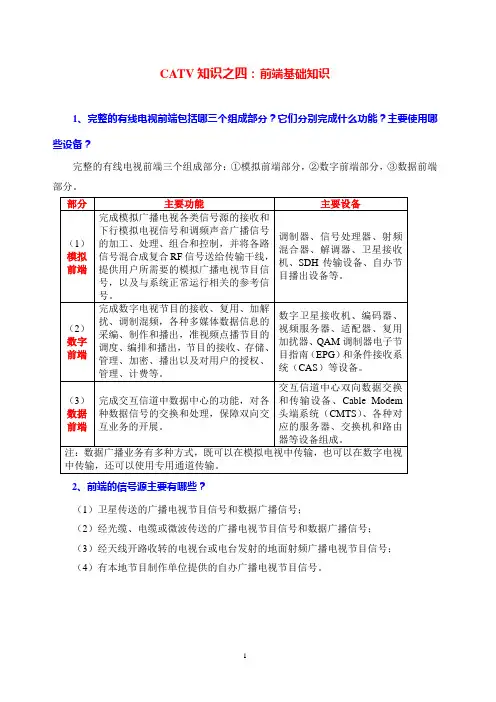

CATV知识之四：前端基础知识1、完整的有线电视前端包括哪三个组成部分？它们分别完成什么功能？主要使用哪些设备？完整的有线电视前端三个组成部分：①模拟前端部分，②数字前端部分，③数据前端部分。

2、前端的信号源主要有哪些？（1）卫星传送的广播电视节目信号和数据广播信号；（2）经光缆、电缆或微波传送的广播电视节目信号和数据广播信号；（3）经天线开路收转的电视台或电台发射的地面射频广播电视节目信号；（4）有本地节目制作单位提供的自办广播电视节目信号。

3、前端对电视、广播节目的处理功能有哪些？4、说明模拟前端的特点、主要功能和指标要求。

5、空中接收信号有哪两种处理方式？（1）采用信号处理器，将射频信号下变频到38MHz中频信号，经过中频处理器对图像和伴音分别进行处理，再送到上变频器，输出一个设定频道的射频信号。

（2）采用电视解调器，将射频信号解调成视音频信号输出到调制器，调制到设定频道，然后接入射频混合器。

6、说明邻频模拟前端结构形式、处理过程和主要特点。

7、卫星电视广播系统由哪些部分组成？卫星电视广播系统的主要组成部分：①广播卫星，②上行地球站，③地球接收站，④测控站。

8、卫星电视接收系统由哪些部分组成？各部分的名称和作用分别是什么？卫星电视接收系统由五个组成部分：（1）抛物面天线：把来自空中的卫星信号能量会聚到焦点，完成空间平面电磁波转换成馈源的球面电磁波。

（2）馈源：在抛物面天线的焦点处设置一个接受卫星信号的喇叭形装置，完成电磁波能量转换成高频电流（电压）信号。

（3）高频头（LNB亦称降频器）：将馈源送来的卫星信号进行降频和放大后，将高频信号变换为第1中频信号传送至功分器。

（4）功分器：将来自抛物面天线接收的一路卫星第1中频信号分成多路信号输出。

（5）卫星接收机（亦称IRD）：将第1中频信号进行解调和信道解码后的TS流送给复用器，或进一步信源解码输出电视图像信号和伴音信号。

9、常用的抛物面天线分几种？常用的三种抛物面天线：①前馈式抛物面天线：馈源放在天线反射面的正前方焦点上。

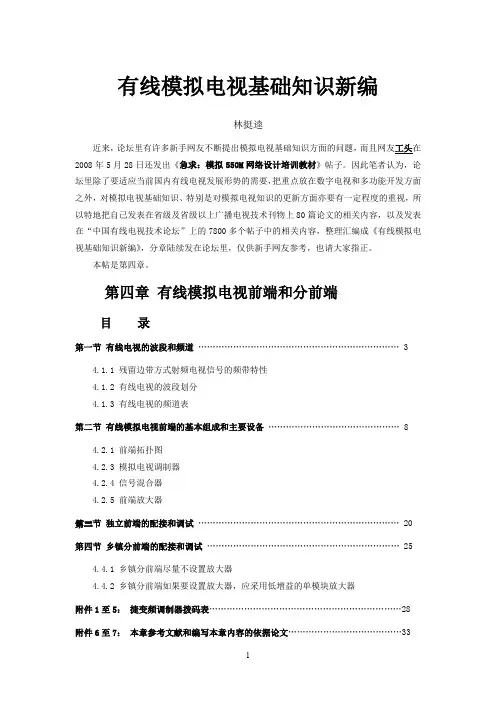

有线模拟电视基础知识新编林挺逵近来，论坛里有许多新手网友不断提出模拟电视基础知识方面的问题，而且网友工头在2008年5月28日还发出《急求：模拟550M网络设计培训教材》帖子。

因此笔者认为，论坛里除了要适应当前国内有线电视发展形势的需要，把重点放在数字电视和多功能开发方面之外，对模拟电视基础知识、特别是对模拟电视知识的更新方面亦要有一定程度的重视，所以特地把自己发表在省级及省级以上广播电视技术刊物上80篇论文的相关内容，以及发表在“中国有线电视技术论坛”上的7800多个帖子中的相关内容，整理汇编成《有线模拟电视基础知识新编》，分章陆续发在论坛里，仅供新手网友参考，也请大家指正。

本帖是第四章。

第四章有线模拟电视前端和分前端目录第一节有线电视的波段和频道 (3)4.1.1 残留边带方式射频电视信号的频带特性4.1.2 有线电视的波段划分4.1.3 有线电视的频道表第二节有线模拟电视前端的基本组成和主要设备 (8)4.2.1 前端拓扑图4.2.3 模拟电视调制器4.2.4 信号混合器4.2.5 前端放大器第三节独立前端的配接和调试 (20)第四节乡镇分前端的配接和调试 (25)4.4.1 乡镇分前端尽量不设置放大器4.4.2 乡镇分前端如果要设置放大器，应采用低增益的单模块放大器附件1至5：捷变频调制器拨码表 (28)附件6至7：本章参考文献和编写本章内容的依据论文 (33)有线模拟电视基础知识新编林挺逵第四章有线模拟电视前端和分前端系统性地介绍有线模拟电视前端知识的书籍和文章很多，因此本章不对有线模拟电视前端和分前端知识进行全面系统的介绍，仅仅介绍和讨论网友们很关心的热点问题，以及笔者在有线电视技术刊物发表的论文和在论坛帖子中提出的一些新见解，供作参考和讨论，并祈求指正。

第一节有线电视的波段和频道4.1.1 残留边带方式射频电视信号的频带特性电视的视频（图像）信号的带宽是0～6MHz，即最高频率是6MHz，它是采用“幅度调制（AM）”的方法调制到图像载波fc上的，调幅后就会在图像载波频率fc的上、下方形成各6MHz带宽的“上边带”和“下边带”，即fc±6MHz，因此图像载波的频带总宽度为12MHz。

catv的组成
CATV（有线电视）系统通常由以下几个部分组成：
1. 前端系统：CATV 系统的核心部分，负责接收和处理电视信号。

前端系统包括卫星接收器、天线、调谐器、解码器、编码器等设备，用于接收卫星信号、地面电视信号或其他来源的信号，并将其转换为适合传输的格式。

2. 传输网络：用于将电视信号从前端系统传输到用户终端的网络。

传输网络可以是同轴电缆、光纤、无线电波或混合使用的方式。

它负责将信号分配到各个用户区域，并确保信号的质量和稳定性。

3. 分配系统：位于传输网络的末端，用于将信号分配给各个用户。

分配系统包括分支器、分配器、放大器等设备，用于将信号分配到各个用户的电视机或其他终端设备。

4. 用户终端：CATV 系统的最终用户接口，包括电视机、机顶盒、数字电视接收器等设备。

用户通过这些终端设备接收和观看电视节目。

5. 管理和控制系统：用于管理和监控整个 CATV 系统的运行。

管理和控制系统包括设备监控、用户管理、计费系统等，用于确保系统的正常运行、用户的授权和收费管理。

CATV 系统的组成部分可以根据不同的规模和需求进行调整和扩展。

它为用户提供了丰富的电视节目选择，并逐渐发展成为包括高清电视、互动服务、互联网接入等多种功能的多媒体平台。

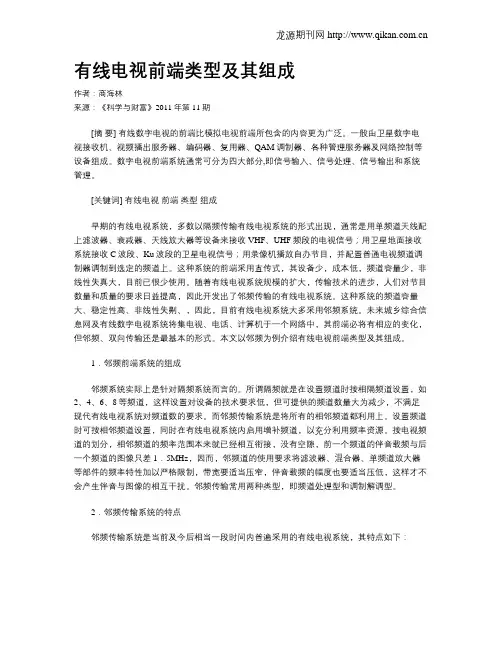

有线电视前端类型及其组成作者：商海林来源：《科学与财富》2011年第11期[摘要] 有线数字电视的前端比模拟电视前端所包含的内容更为广泛。

一般由卫星数字电视接收机、视频播出服务器、编码器、复用器、QAM调制器、各种管理服务器及网络控制等设备组成。

数字电视前端系统通常可分为四大部分,即信号输入、信号处理、信号输出和系统管理。

[关键词] 有线电视前端类型组成早期的有线电视系统，多数以隔频传输有线电视系统的形式出现，通常是用单频道天线配上滤波器、衰减器、天线放大器等设备来接收VHF、UHF频段的电视信号；用卫星地面接收系统接收C波段、Ku波段的卫星电视信号；用录像机播放自办节目，并配置普通电视频道调制器调制到选定的频道上。

这种系统的前端采用直传式，其设备少，成本低，频道容量少，非线性失真大，目前已很少使用。

随着有线电视系统规模的扩大，传输技术的进步，人们对节目数量和质量的要求日益提高，因此开发出了邻频传输的有线电视系统。

这种系统的频道容量大、稳定性高、非线性失劓、，因此，目前有线电视系统大多采用邻频系统。

未来城乡综合信息网及有线数字电视系统将集电视、电话、计算机于一个网络中，其前端必将有相应的变化，但邻频、双向传输还是最基本的形式。

本文以邻频为例介绍有线电视前端类型及其组成。

1．邻频前端系统的组成邻频系统实际上是针对隔频系统而言的。

所谓隔频就是在设置频道时按相隔频道设置，如2、4、6、8等频道，这样设置对设备的技术要求低，但可提供的频道数量大为减少，不满足现代有线电视系统对频道数的要求。

而邻频传输系统是将所有的相邻频道都利用上。

设置频道时可按相邻频道设置，同时在有线电视系统内启用增补频道，以充分利用频率资源。

按电视频道的划分，相邻频道的频率范围本来就已经相互衔接，没有空隙，前一个频道的伴音载频与后一个频道的图像只差1．5MHz，因而，邻频道的使用要求将滤波器、混合器、单频道放大器等部件的频率特性加以严格限制，带宽要适当压窄，伴音载频的幅度也要适当压低，这样才不会产生伴音与图像的相互干扰。

数字有线电视广播系统平台的结构DVB—C(Digital Video Broadcast—Cable)即数字有线视频广播，它是由前端系统、网络系统、用户终端三大部分组成。

其中，前端系统是整个数字有线电视系统的核心，网络是系统的基础平台，用户终端是实现最终的结果。

1. 前端系统前端系统是有线电视网络的信息源、交换中心，其地位和作用是不言而喻的，而今天的数字电视前端包含的内容却更加广泛。

数字电视的前端系统一般由数字卫星接收机、视频服务器、编解码器、复用器、QAM调制器、各种管理服务器以及控制网络部分等设备组成。

数字电视前端系统一般可分为四个主要部分，即信号输入部分、信号处理部分、信号输出部分和系统管理部分，每一个部分都有其特定的功能，最终组成完整的数字电视前端。

(1) 信号输入部分数字有线电视前端的输入部分，接收来自不同网络的许多节目，如卫星、开路接收等各种接入方式，也有的是本地的模拟电视节目经编码压缩以及视频服务器形成的。

所以信号输入端接收设备的种类要比输出端调制设备的种类多。

而且，它们接收传输信号的格式和控制方式不相同，应将它们转换为统一的格式送入信号处理部分。

数字卫星接收应选用带ASI标准基带数字信号传输接口的综合IRD(符合MPEG-2/DVB 标准)数字卫星接收机。

这就保证了与各种设备之间，以及与其它公司的设备之间的相互连接性。

视频服务器主要有存储系统和建立在这之上的各种控制器管理系统组成，其目的是实现压缩媒体数据的存储以及按请求进行媒体信息的检索和传输。

视频服务器与传统的数据服务器在很多方面有显著不同，需要解决许多问题，来支持各种功能的实现。

(2) 信号处理部分信号处理部分包括：解扰、复用、SI处理等，它是数字前端的核心。

在这部分主要完成的是对所有节目进行解扰、截取、复用等处理。

服务信息随时更新，以保证正确地引导机顶盒的正常工作，并且所有的应用数据均能正确地插入。

在模拟前端中，若要增加一套节目，只需简单地将一台接收机与一个调制器相连接就可以了；在数字前端中，增加一套节目是以虚拟方式进行的，该节目是被加到某个复用器中，至于在整个通路中的什么地方加入的并不重要，机顶盒会自动地用每个传输流的SI服务信息找到它。

数字有线电视前端系统的构成和功能特点摘要数字有线电视前端系统是数字有线电视系统的核心部分，是数字有线电视的信息交换中心，包括信号输入、信号处理、信号输出、信息管理等四大部分，每个部分又由若干子系统和电子设备所组成，这四大部分及其所属子系统，各有其功能和特点，并组合构成了数字有线电视前端的总体系统。

必须认真了解和掌握其构成、原理和功能特点，才能更好的进行数字电视前端系统的设计、安装和维护，满足数字有线电视用户的需要。

关键词数字有线电视；前端系统；结构；功能数字有线电视的前端系统，主要是指数字有线电视网络的信息源部分，是电视节目信息的交换中心,属于整个数字有线电视系统的核心部分。

许多关键性的设备和技术，都集中在前端系统，例如编码设备、数字多路复用器设备、数字调制仪器等。

本来数字有线电视整体系统就集中了大量的高新尖端技术，例如数字视频技术、数字音频技术、通信网络技术和微电子技术等，再加上前端系统的关键设备和技术，使得数字有线电视技术难度远远高于模拟电视技术，其前端的管理也远比模拟电视的复杂得多。

为更好地进行区域数字有线电视前端系统的设计、安装和维护，有必要认真了解和掌握其构成、组成原理和工作特点。

比较成熟的数字有线电视前端系统，一般分为四大部分，包括信号输入部分、信号处理部分、信号输出部分和系统管理部分等。

每个部分又管辖有具体的若干个子系统，各自具有独特的功能。

这些子系统由若干器件有机组合而成，这样就形成了数字有线电视前端的整体系统。

1信号输入部分也叫数字电视的信源系统，包括数字卫星信号的接收系统、模拟电视信号的编码系统、SDH网络信号的接入和转换系统。

信号输入部分主要是将信号进行一定格式转换，使之成为符合DVB-C有线视频广播公共标准的TS流（运动图像压缩的国际标准）格式信号。

这部分只负责传递信号，不负责对电视节目内容的编辑。

信号输入部分所接收的信号，来自不同网络的节目源，例如卫星信号、有线传输信号、模拟信号等，由于信号来源不同，需要把各种信号转换为统一的格式，这样就需要较多样的接收传输信号的设备和有关调制设备。

有线电视系统设计方案随着科技的发展和社会的进步，有线电视系统已经成为了人们生活中不可或缺的一部分。

本文将介绍一种有线电视系统设计方案，该方案旨在提供高质量的电视信号，同时确保系统的稳定性和可扩展性。

一、系统概述本设计方案包括前端设备、传输网络、用户终端和运营管理平台四个部分。

前端设备负责信号的接收、处理和调制，传输网络负责将信号传输到用户终端，用户终端负责将信号转换为图像和声音，运营管理平台则负责对系统进行监控和管理。

二、前端设备前端设备是整个有线电视系统的核心，它包括信号接收器、信号处理器、调制器等设备。

本设计方案的目的是提供高质量的电视信号，因此选用高性能的信号接收器和处理器，以确保信号的质量和稳定性。

调制器采用QAM或QPSK等调制方式，将信号转换为适合传输的格式。

三、传输网络传输网络采用光纤传输技术，具有传输距离远、传输速度快、抗干扰能力强等优点。

本设计方案中，光纤传输网络采用环状结构，以提高网络的可靠性和稳定性。

同时，在网络中加入备份设备，以防止设备故障或网络故障对用户的影响。

四、用户终端用户终端采用机顶盒或智能电视等设备，将传输网络送来的信号转换为图像和声音。

本设计方案中，用户终端设备支持多种输入方式，如HDMI、VGA等，以满足不同用户的需求。

同时，用户终端设备支持远程升级和管理，方便运营管理平台对其进行维护和管理。

五、运营管理平台运营管理平台负责对整个有线电视系统进行监控和管理，包括信号质量监测、用户管理、计费管理等。

本设计方案中，运营管理平台采用云计算技术，以提高系统的灵活性和可扩展性。

同时，运营管理平台支持多种终端设备，如PC、手机、平板等，方便用户进行操作和管理。

六、总结本设计方案的有线电视系统具有高质量、稳定性、可扩展性和灵活性等优点，可以满足不同用户的需求。

本设计方案采用先进的技术和设备，可以提高系统的性能和稳定性，也可以降低维护和管理成本。

未来，有线电视系统将会更加智能化和个性化，以满足更多用户的需求。
