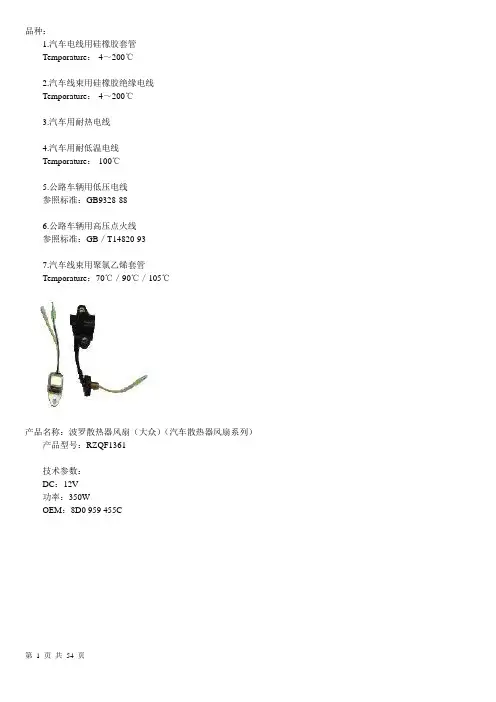

品种：1.汽车电线用硅橡胶套管Temporature：-4～200℃2.汽车线束用硅橡胶绝缘电线Temporature：-4～200℃3.汽车用耐热电线4.汽车用耐低温电线Temporature：-100℃5.公路车辆用低压电线参照标准：GB9328-886.公路车辆用高压点火线参照标准：GB／T14820-937.汽车线束用聚氯乙烯套管Temporature：70℃／90℃／105℃产品名称：波罗散热器风扇（大众）（汽车散热器风扇系列）产品型号：RZQF1361技术参数：DC：12V功率：350WOEM：8D0 959 455C雨刮电机－马达（捷达、桑塔纳） 雨刮电机－马达（捷达、桑塔纳）商 标： 日正 产品型号：捷达、桑塔纳 产品规格： 大众 VW 产品产量： 产品价格： 公司名称： 瑞安日正汽车部件有限公司产品简介 DC ：12V功率：40W低速：40 RPM 高速：70 RPMOEM ：251955 119191 955 113A机油报警器 机油报警器产品型号：168F 产品规格： 产品产量：1000000 产品价格：公司名称： 瑞安日正汽车部件有限公司产品简介 适用于汽油发电机组发动机机油过低自动关闭发动机用，能避免发动机因缺机油而损坏。

自动变速箱●返回自动波（自动变速器）的汽车，能根据路面状况自动变速变矩，驾驶者可以全神贯地注视路面交通而不会被换档搞得手忙脚乱。

自动波对于行外人士颇显神秘，要详细剖析自动波涉及不少专业知识，希望本文能够给大家一个初步的印象。

汽车自动波常见的有三种型式，分别是液力自动波（简称AT）、机械无级自动波（简称CVT)、电控机械自动波（简称AMT）。

目前轿车普遍使用的是AT，AT几乎成为自动波的代名词。

本文先着重介绍AT。

AT结构与手动波相比，液力自动波（AT）在结构和使用上有很大的不同。

手动波主要由齿轮和轴组成，通过不同的齿轮组合产生变速变矩；而AT是由液力变扭器、行星齿轮和液压操纵系统组成，通过液力传递和齿轮组合的方式来达到变速变矩。

汽车电路电器知识点总结汽车电路电器是指汽车中用于传输电能和控制电器设备的系统。

它是汽车的神经系统，是汽车的动力和驾驶控制的基础，也是汽车舒适性和安全性的保障。

汽车电路电器包括发电机、蓄电池、起动机、点火系统、照明系统、车辆诊断系统、电子控制单元以及各种传感器和执行器等组成。

一、汽车电路电器的基本知识1.1 电路的基本原理电路是指电能在导电材料中传输的路径。

汽车电路主要由电源、负载和导线组成。

电源是提供电能的设备，一般是指蓄电池或发电机。

负载是消耗电能的设备，如车灯、电动机等。

导线是传输电能的通道，一般采用导电性能良好的金属材料。

1.2 电路的分类汽车电路根据功能和电压的不同可以分为多种类型，如动力电路、照明电路、仪表电路、音响电路等。

根据电压的不同，又可以分为12V电路和24V电路。

1.3 电器的基本知识电器是指用来控制电流的设备，如继电器、断路器、开关等。

在汽车电路中，电器起到了开关、保护、控制和转换电能的作用。

1.4 电路图的读取汽车电路图是描述汽车电路连接、元件及工作原理的图表。

汽车电路图的读取对于排除故障、检修和维护工作非常重要。

汽车电路图可以分为整车电路图和单独电路图。

整车电路图包括整车总线电路、整车照明电路、整车仪表电路等。

二、汽车电路电器的检修与维护2.1 电路故障的检修汽车电路可能会出现断路、短路、发热、异常工作等故障。

出现故障时，需要通过仪器测量、电路图分析、元件更换等方法进行排除。

检修汽车电路需要掌握正确的仪器使用方法，熟悉汽车电路图和元件工作原理。

2.2 电路元件的更换汽车电路中的元件包括保险丝、继电器、传感器、电动机、发电机、起动机等。

当元件故障时，需要及时更换。

更换元件需要注意选用合适的规格和型号，严格按照电路图接线。

2.3 电气设备的安装与调试安装电气设备需要严格按照安装说明书进行，合理布线，固定可靠，防水防尘。

安装后需要进行调试，验证设备的工作是否正常。

例如，安装车载视频系统、音响系统、GPS导航系统等。

汽车电器基础知识培训汽车电器是现代汽车中不可或缺的重要组成部分，它们为汽车的正常运行提供必要的电力支持，而对于驾驶员和乘客来说，了解汽车电器的基础知识显得尤为重要。

本文将介绍汽车电器的基本概念、常见问题及其解决方法，以便为广大车主和相关从业人员提供有益的指导。

一、汽车电器的基本概念1.1 汽车电器的分类汽车电器可以分为辅助电器和主要电器两大类。

辅助电器包括空调、音响、导航系统等，它们为驾驶员和乘客提供舒适和便利；而主要电器主要负责汽车的启动、照明、仪表盘显示等核心功能。

1.2 汽车电器的工作原理汽车电器的工作原理主要依赖于汽车电池和发电机。

电池为汽车提供直流电，而发电机则通过转动机械能产生交流电。

电器系统通过电线和继电器将电能传输到各个系统和设备，从而实现汽车的各项功能。

二、常见问题及解决方法2.1 电池问题电池是汽车电器系统的重要组成部分，常见的问题包括电池电量不足、电池漏液等。

当发现电池电量不足时，可以通过充电或更换电池的方式解决；而对于电池漏液的问题，则需要及时清洁电池和更换漏液电池。

2.2 灯具故障汽车灯具的故障是车辆行驶中常见的问题之一。

当发现灯泡短路或熄灭时，可以通过更换新灯泡或检修灯泡接触器来解决。

此外，定期检查和清洁车灯的镜片也能保持良好的照明效果。

2.3 电路故障汽车电路故障可能导致仪表盘显示异常、车辆无法启动等问题。

对于电路故障，我们可以通过检查和更换保险丝，修复电线接触不良的问题，以及及时处理电路短路等情况来解决。

三、相关安全注意事项3.1 电器维修注意事项由于汽车电器系统涉及到较高的电压和电流，为了确保个人安全，对于电器的维修需谨慎操作。

建议车主在没有相关专业知识和经验的情况下不要自行进行复杂的电器维修，可寻求专业技术人员的帮助。

3.2 定期检查和维护为了保持汽车电器系统的良好工作状态，车主应定期检查并清洁电池、灯具以及相关电路。

此外，注意不要在长时间停车后仍然挂载大功率电器设备，以免造成电池电量不足。

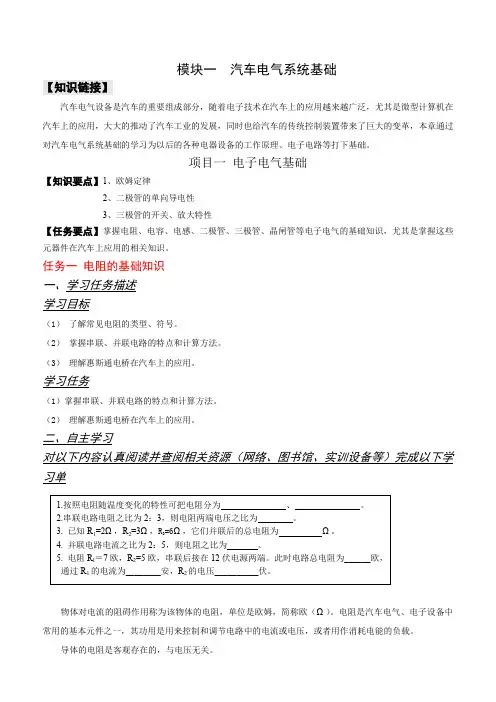

模块一汽车电气系统基础【知识链接】汽车电气设备是汽车的重要组成部分，随着电子技术在汽车上的应用越来越广泛，尤其是微型计算机在汽车上的应用，大大的推动了汽车工业的发展，同时也给汽车的传统控制装置带来了巨大的变革，本章通过对汽车电气系统基础的学习为以后的各种电器设备的工作原理、电子电路等打下基础。

项目一电子电气基础【知识要点】1、欧姆定律2、二极管的单向导电性3、三极管的开关、放大特性【任务要点】掌握电阻、电容、电感、二极管、三极管、晶闸管等电子电气的基础知识，尤其是掌握这些元器件在汽车上应用的相关知识。

任务一电阻的基础知识一、学习任务描述学习目标（1）了解常见电阻的类型、符号。

（2）掌握串联、并联电路的特点和计算方法。

（3）理解惠斯通电桥在汽车上的应用。

学习任务（1）掌握串联、并联电路的特点和计算方法。

（2）理解惠斯通电桥在汽车上的应用。

二、自主学习对以下内容认真阅读并查阅相关资源（网络、图书馆、实训设备等）完成以下学习单物体对电流的阻碍作用称为该物体的电阻，单位是欧姆，简称欧（Ω）。

电阻是汽车电气、电子设备中常用的基本元件之一，其功用是用来控制和调节电路中的电流或电压，或者用作消耗电能的负载。

导体的电阻是客观存在的，与电压无关。

1．电阻的类型电阻有不同的分类方法。

按照材料分，电阻可以分为镀膜电阻、金属膜电阻和绕线电阻等不同类型；按照阻值分，电阻有固定电阻和可变电阻之分；按照电阻随温度变化而变化的特性，电阻又可分为正温度系数热敏电阻和负温度热敏电阻等。

常见的电阻符号见表1-1所示。

表1-1 常见的电阻符号2．电阻的连接方式在电路中电阻有串联、并联、混联三种连接方式。

（1）串联电路中的两个或者多个电阻一个一个地顺序连接，并且在这些电阻中流过同一电流，这种连接方法称为电阻的串联。

如图1-1所示。

串联电路有以下几个特点：①等效电阻R 等于各个串联电阻之和，即②在串联电路中，电流处处相等，即③在串联电路中，总电压等于各分电压之和，即④在串联电路中，各个电阻两端的电压跟它的阻值成正比，即U 1 / U 2 = R 1 / R 2⑤在串联电路中，各个电阻消耗的功率和它的阻值成正比，即P 1 / R 1 = P 2 / R 2⋅⋅⋅+++=321R R R R T …=I =I =I =I 321...U U U U 321+++=分压公式 两个串联电阻上的电压分别为：（2）并联电路中的两个或者两个以上的电阻首尾分别连接在电路中的连接方式叫做电阻的并联。
