隧道断面仪操作规程

BJSD-4激光隧道断面仪
1.选择好检测地点，三脚架中心尽量对准地面标志点；
2.打开掌上电脑，选择手动调整→垂直归零→开激光，反复手动调整仪器及三脚架使激光点对准地面标志点同时仪器整平，方法类似经纬仪对中整平；
3.确定实测地面标志点与设计地面标志点的标高差值，在Z01中输入该数据，实测标志点比设计地面标志点高时为正；
4.圆水准泡对准后视方向，制动。

点击工具→输入后视距离→计算→确认。

通过调小角度→方向键控制，使激光点对准后视点，之后垂直归零；
5.方向键控制使仪器转动90°，仪器标牌对准小桩号方向，退出操作界面；
6.选择隧道断面测量→等角测量→输入桩号；
7.测量→停止；
8.在PC上处理数据。

BJSD-3隧道激光断面仪操作规程一、操作方法1．仪器应定期校验。

2．检查仪器配件是否齐全。

3．不论在何种条件下，应保证三角架平稳。

4．在日照时，应打伞。

5．避免视距超过60米。

6．仪器的安装：选择好检测地点，即仔细找到标志点位置，尽量使用三脚架的中心对准正下方地面上的标志点。

将三脚架支好，调整好高度，而且尽量使得三脚架顶部水平。

将测量头（即检测主机）放在三脚架的顶上，旋紧固定螺钉。

用测量控制器上面的顶钩挂在三脚架的挂物环上，管好控制器的电源开关，如果采用外接大电池的，亦可将其挂在另一侧的挂物钩上，在连接好七芯电缆。

将测量电缆连接在控制器右上九芯插座和测量主机上相应插座上。

仪器安装完毕。

7．安平：调整仪器主机下三角基座上的三个微调螺旋，观察仪器上的圆水准气泡，使之居中，调整完毕。

8．基点的确立：（地面基准点）：将三角基座安平好后，先打开大电池的开关，指示灯亮，再打开控制器的电源开关，等几秒钟之后，显示屏上出现下列菜单：测量显示传送设置9．当用户选择“1”时，屏幕出现：“请稍后”的字样，测头自动指零完成后10．仪器的运输、保管、使用应正确，并定期校正。

二、仪器日常维护及定期保养1. 仪器使用环境要求：温度范围为-10℃~45℃，湿度≤85%，可在或轻微粉尘烟雾条件下使用；2. 当电池指示灯提示电池电量不足时，应及时进行充电；3. 对打电池充电时，应使用专门的配置的充电器进行，充电温度为10℃~30℃最佳，充电时间一般不得超过5小时；4. 充电电压以220V±10%为准，如工地电压波动较大，最好加交流稳压器；5. 不得随意拆卸、修理或改装仪器。

BJHD-3型激光隧道断面检测仪说明书北京慧达天地科技发展有限公司2009年目录一. 仪器概述: (1)二. 仪器特点: (2)三. 使用方法： (2)四、BJHD-3型PDA使用说明 (3)1）PDA软件安装说明 (3)2）断面测量方法 (4)3）参数设置 (5)4）输入标准断面 (6)5）查看文件 (8)6）围岩收敛 (8)五、充电及注意事项: (8)六、使用注意事项： (9)七、软件使用说明 (9)1）软件安装 (9)2）软件的基本介绍 (9)3）设计标准断面 (11)4）传输数据 (12)5）保存文件 (12)6）打开文件 (13)7）编辑断面信息 (13)8）复制断面图形 (14)9）删除断面 (15)10）查看功能 (15)11）围岩收敛 (16)12）土石方计算 (16)附录A常见问题 (16)一. 仪器概述:早期隧道施工检测都是采用皮尺人工测量，精度低而且速度慢，劳动强度大，为了解决这一难题，本公司专门开发出限界检测仪进行隧道施工检测。

本仪器采用了先进的激光测距及测角技术，选用极坐标系测量数据，由专业配套处理软件进行数据处理，快速绘制出隧道（涵洞）限界轮廓图，自动计算用户所需的各项具体数据，同时可以打印出检测报告等文件。

本仪器操作简便、重量轻、便于携带，可独立操作，存储容量大（可存储一百组以上的断面数据）。

可将控制器中数据传输到电脑硬盘上，并通过配套处理软件进行数据处理、绘图及打印检测报告等工作。

A仪器的用途:本仪器适用于隧道（涵洞）施工过程开挖断面检测、工程限界检测及隧道（涵洞）变形检测等。

也可用于距离小于50米以内的各种建筑物限界的检测以及其它相关的检测中。

B使用条件:温度范围: -10℃～+50℃湿度条件: ≤85%粉尘程度: 可在粉尘烟雾条件下使用。

C主要技术指标：检测半径：～60m检测时间：检测一个断面少于3分钟（50点）充电使用时间：充电时间少于9小时，可连续使用7小时以上测距分辨率：1mm测角分辨率：°角度范围：连续测量30°～330°，定点测量60°～300°测头转动角度范围：0°～360°定位测量方式：垂直向下激光定位同时自动存储仪器高度重量：约5Kg二. 仪器特点:(1)结构紧凑、重量轻、携带方便;(2)专业设计，符合现场使用条件;(3)检测精度高，测量速度快，提高工作效率;(4)数据记录简洁，存储容量大，检测距离长;(5)电池供电，工作时间长，便携设计，现场无须携带笔记本微机;(6)软件实用，可手动选择显示的断面，使用简便，隧道分析数据显示直观，支持所见即所得打印方式，可同时打印多条断面；三. 使用方法：A仪器的安装:a.找到标志点位置，尽量使得三角架的中心对准正下方地面上的标志点。

BJSD-3隧道激光断面仪操作规程一、操作方法1．仪器应定期校验。

2．检查仪器配件是否齐全。

3．不论在何种条件下，应保证三角架平稳。

4．在日照时，应打伞。

5．避免视距超过60米。

6．仪器的安装：选择好检测地点，即仔细找到标志点位置，尽量使用三脚架的中心对准正下方地面上的标志点。

将三脚架支好，调整好高度，而且尽量使得三脚架顶部水平。

将测量头（即检测主机）放在三脚架的顶上，旋紧固定螺钉。

用测量控制器上面的顶钩挂在三脚架的挂物环上，管好控制器的电源开关，如果采用外接大电池的，亦可将其挂在另一侧的挂物钩上，在连接好七芯电缆。

将测量电缆连接在控制器右上九芯插座和测量主机上相应插座上。

仪器安装完毕。

7．安平：调整仪器主机下三角基座上的三个微调螺旋，观察仪器上的圆水准气泡，使之居中，调整完毕。

8．基点的确立：（地面基准点）：将三角基座安平好后，先打开大电池的开关，指示灯亮，再打开控制器的电源开关，等几秒钟之后，显示屏上出现下列菜单：测量显示传送设置9．当用户选择“1”时，屏幕出现：“请稍后”的字样，测头自动指零完成后10．仪器的运输、保管、使用应正确，并定期校正。

二、仪器日常维护及定期保养1. 仪器使用环境要求：温度范围为-10℃~45℃，湿度≤85%，可在或轻微粉尘烟雾条件下使用；2. 当电池指示灯提示电池电量不足时，应及时进行充电；3. 对打电池充电时，应使用专门的配置的充电器进行，充电温度为10℃~30℃最佳，充电时间一般不得超过5小时；4. 充电电压以220V±10%为准，如工地电压波动较大，最好加交流稳压器；5. 不得随意拆卸、修理或改装仪器。

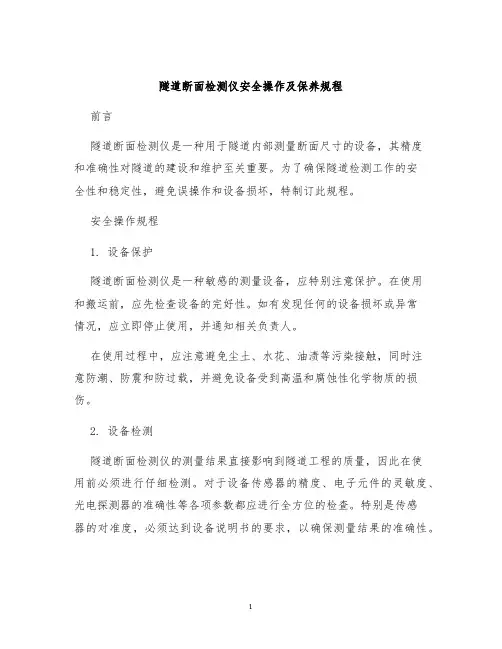

隧道断面检测仪安全操作及保养规程前言隧道断面检测仪是一种用于隧道内部测量断面尺寸的设备，其精度和准确性对隧道的建设和维护至关重要。

为了确保隧道检测工作的安全性和稳定性，避免误操作和设备损坏，特制订此规程。

安全操作规程1. 设备保护隧道断面检测仪是一种敏感的测量设备，应特别注意保护。

在使用和搬运前，应先检查设备的完好性。

如有发现任何的设备损坏或异常情况，应立即停止使用，并通知相关负责人。

在使用过程中，应注意避免尘土、水花、油渍等污染接触，同时注意防潮、防震和防过载，并避免设备受到高温和腐蚀性化学物质的损伤。

2. 设备检测隧道断面检测仪的测量结果直接影响到隧道工程的质量，因此在使用前必须进行仔细检测。

对于设备传感器的精度、电子元件的灵敏度、光电探测器的准确性等各项参数都应进行全方位的检查。

特别是传感器的对准度，必须达到设备说明书的要求，以确保测量结果的准确性。

3. 使用规程在使用隧道断面检测仪之前，必须先阅读并熟悉设备的操作说明书，确保了解设备的使用方法和注意事项。

在使用过程中，必须注意以下几点：•在开始测量前，先对仪器进行预热和调零操作；•将设备传感器平稳放置，并确保传感器不会受到任何外力的干扰；•在采集数据时，立即记录所使用的标准，并注意标准的适用范围；•如发现测量结果出现异常，应立即停止测量，并检查设备的状态。

4. 工作环境隧道断面检测仪的工作环境要求较高，应在符合以下条件的环境下进行使用：•确保环境温度在0℃~40℃之间；•确保相对湿度不大于80%；•避免强烈光线的直接照射；•避免强磁场和电磁干扰。

保养规程1. 设备保养隧道断面检测仪应定期进行清洁和维护。

在进行维护和清洁之前，必须确保设备已经切断了电源，并且其他电气元件的电能也已消耗完毕。

清洁时，应用软布将设备表面擦拭干净，禁止使用水和其他化学药剂。

2. 储存维护当隧道断面检测仪长时间不用时，应将设备放置在干燥、通风、防尘、防潮、防酸碱的环境下，以免设备出现损坏。

XJ201型激光隧道断面测量仪操作及软件使用说明书北京通鑫恒业科贸有限公司XJ201操作说明书第一章概述一、XJ201激光隧道断面仪简介本仪器是建立在无需合作目标激光测距技术、精密数字测角技术和精密传动技术之上的。

极坐标测量法与计算机技术紧密相结合，在单机上无需任何设备即可快速给出测量报告，基于ATUOCAD平台运行的图象后处理软件,使数据处理功能更加强大。

本仪器采用了大容量内存,在现场无需外接笔记本计算机, 即可检测并记录100组断面数据，每组数据最多可以有512个测量点，如有特殊需要可进行升级后加大存储量。

仪器测量的数据要通过专用的电缆线与计算机连接，传送到计算机中由专为此开发的后处理软件将测量的数据做处理，从而得到所需的图形与数值。

仪器适用于井下巷道或非井下隧道的开挖断面检测、工程限界验收检测、以及巷道或隧道的断面形变检测等场合之中。

也可用于小于60米以内的建筑物距离的检测、或类似的其他条件的检测应用中。

如正在开发的公路、铁路路基土石方快速测算, 桥梁静载测试, 护坡挡土墙的验收检测等工作。

二、XJ201激光隧道断面仪的构成1. 主机（包括激光测距传感器、微电子控制系统及内置锂电池。

）2. 三脚架。

（现场测量仅使用前两项）3. 电池充电器。

4. 数据传送电缆。

5. 后处理软件及说明书光盘。

6. 中国计量院计量检测证书。

7. 仪器箱。

8. 手电。

三、XJ201激光隧道断面仪的技术指标1.检测半径：0.3M～60M2.测量精度：＜±2mm3.工作电压：3.6V4.额定工作电流：600MA5.检测角度范围：30°～ 330°6.转角控制误差：＜0.1°7.测量一周时间：约2～3 分钟8.主机外形尺寸：300 x 160 x 120mm9.数据存储空间：100组（每组断面500个测量点）10.主机重量： 5 kg第二章测量原理及安装方法一、测量原理本测量仪器采用极坐标测量法。

地铁隧道椭圆度用断面仪检测作业指导书一、前言地铁隧道椭圆度是指隧道断面形状的偏离圆形的程度，是衡量隧道设计与施工质量的重要指标。

为了保证地铁隧道的安全和舒适性，必须对隧道椭圆度进行定期检测和监测。

断面仪是一种专门用于隧道椭圆度检测的仪器，本指导书旨在对地铁隧道椭圆度用断面仪检测工作进行规范和指导。

二、检测准备1. 确认检测时间和地点，与相关部门协调好检测计划。

2. 准备好断面仪及配套设备，并确保设备状态良好。

3. 组织好检测人员，确保他们具备相关技术和操作能力。

4. 检测前对隧道进行充分了解，包括隧道的设计图纸、施工记录等。

三、检测操作1. 将断面仪设置在隧道入口处或其他指定位置。

2. 对断面仪进行校准，确保其准确性和稳定性。

3. 利用断面仪进行隧道椭圆度检测，根据仪器的指引进行操作。

4. 检测时应注意隧道内的空气流动情况，避免对检测结果产生影响。

5. 根据隧道的实际情况，选择合适的检测方案和参数。

四、数据处理1. 对检测结果进行实时记录，包括隧道断面的各项参数和对应的测量数值。

2. 对数据进行初步处理，剔除异常值和误差数据。

3. 根据隧道椭圆度的相关标准和要求，对数据进行进一步分析和处理。

4. 生成检测报告，并对结果进行评估和归档。

五、安全注意事项1. 在隧道内操作时，必须严格遵守相关安全规定，确保检测人员的人身安全。

2. 在使用断面仪时，应注意保护设备，避免对设备造成损坏。

3. 如遇到突发情况，应及时停止检测并报告相关部门。

六、后续工作1. 根据检测结果，对隧道进行必要的维护和修复工作。

2. 加强对隧道椭圆度的定期监测，确保隧道的安全和运行正常。

七、总结地铁隧道椭圆度用断面仪检测是地铁建设和运营中的重要环节，对于保隧道安全和乘客舒适性非常重要。

通过规范和指导检测作业，能够提高检测的准确性和效率，为隧道的运行管理提供有力支持。

希望各相关单位和检测人员能严格按照本指导书的要求进行操作，确保地铁隧道椭圆度检测工作的顺利进行。

激光隧道断面检测仪操作规程及注意事项一.操作方法1、仪器的安装。

1.1选好检测地点，即仔细找到标志点位置，尽量使得三脚架的中心对准正下方地面上的标志点。

1.2将三脚架支好，调整好高度，而且尽量使得三脚架顶部水平。

1.3将测量头（即检测主机）放在三角架的顶上，旋紧固定螺钉。

1.4将外接大电池挂在另一侧的挂物沟上，再连接好电池到检测主机的连接电缆。

1.5将测量电缆连接到掌上电脑插座和电池上相应插座上。

2、安平。

调整仪器主机下三角基座上的三个微调手柄，观测仪器上的圆水泡。

使之居中，然后反复精确调整几次长水泡使之居中，此时既调整完毕。

3、仪器主机。

3.1检测主机是建立在水平三角基座的基础之上的，三角基座的中心孔设计的较大，可以使检测激光顺利通过（即对心竖直激光）。

在手动方式下，可以检测仪器轴心对地面的距离。

3.2检测平台下部是一个水平方位刻度盘（0～360度），该刻度盘在检测平台上部有一个基准线，平台的上下两部分可以相对移动，方便使用。

3.3检测平台上部有一个方位锁紧纽。

在开始进行限界检测时。

应锁紧方位锁紧纽，以防止防卫变化。

3.4插孔（四芯）与外接电池组连接，只有在进行检测时才需插上。

4、测量。

规定沿隧道的开挖方向为正向，测头垂直转动正角度时激光出光的方向为仪器正向。

4.1将仪器架在当前断面上，在测量前，首先应用全站仪在当前断面地面上放出一个点A，用来架设仪器，同时应在隧道轴线方向或法线方向（当隧道位于曲线上时只能在法线方向）放出另一点B，用来将测头对准当前断面，仪器架设位置点A的高程和距标准断面原点的水平偏差也应测量出来，并记录下来。

4.2先对准基准点A，然后根据B点不同类型，采取不同措施将测头调整到当前断面。

5、掌上电脑使用5.1在开始菜单中点[设置]—>[系统]—> [内存] —> [运行]的程序，点击终止程序按纽来结束其他不需要的程序。

5.2当按上述（1）方法操作不起作用时，请用手写笔，点掌上电脑后面的软复位开关，重新复位。

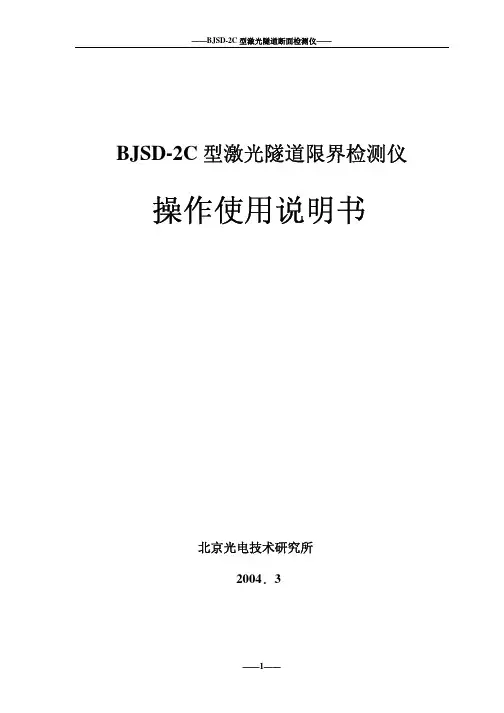

BJSD-2C型激光隧道限界检测仪操作使用说明书北京光电技术研究所2004 3一.仪器概述.(1)用途(2)使用条件(3)主要技术指标二.仪器的组成及特点.三.使用方法.(1)安装方法(2)安平(3)基准点的确立(4)隧道轴线的确立(5)检测方法的种类(6)手动检测方式(7)定点检测式(8)自动检测方式(9)仪器的面板说明(10)仪器主机(测量头)示意说明(11)数据传送方法(12)数据清除方法(13)仪器零位的设置方法(14)仪器距离标定的设置方法四.电池的充电及注意事项.五.仪器的维修.六仪器使用注意事项.一.仪器概述:本仪器是建立在无合作目标激光测距技术和精密数字测角技术之上的极坐标测量法与计算机技术紧密相结合加上专门设计的图象处理软件能迅速得到隧道断面图并与设计图进行对比以至可以快速给出检测报告等文件由于采用了大容量的内存本仪器在现场不须使用笔记本计算机即可检测记录约一百组断面数据操作者可以在回到办公室后输入到任何壹台PC 机中去在本仪器提供的软件基础上可以进行数据处理和作图等工作(1)仪器的用途:本仪器用于隧道施工过程开挖断面检测工程限界验收检测以及隧道形变检测等场合之中也可用于小于60米以内的建筑物距离的检测或类似的其他条件的检测应用中如正在开发的公路铁路路基土石方快速测算桥梁静载测试护坡挡土墙的验收检测等工作(2)使用条件:温度范围: -10---+45湿度条件: ≤85%粉尘程度: 基本清洁条件下使用粉尘烟雾条件下也可使用(3)主要技术指标检测半径1~45米检测时间自动检测约为2-4分钟一个断面(2度检测一个点)充电使用时间一次充电不超过5小时使用6小时外接大电池时测距精度优于±1毫米测角精度优于0.1°方位角范围定点测量30°~330°连续测量60°~300°手动测头转动方位角范围0°~350°定位测量方式具有垂直向下激光定心标志测距功能每次纪录断面数大于100个断面.每个断面选50个点二.仪器的组成及特点:仪器由以下部分组成:(1)检测头主机.(2)测量控制器.(3)三脚架.(4)数据传送图形后处理软件.(5)充电器.(6)仪器箱.(7)大型外接电源盒.仪器的特点如下:(1)结构合理紧凑携带方便;(2)符合现场使用条件;(3)检测精度高;(4)数据记录简洁;(5)无须交流供电;(6)软件实用作图简便(7)现场无须携带笔记本微机.三.使用方法:(1) 仪器的安装:a.选择好检测地点即仔细找到标志点位置尽量使得三角架的中心对准正下方地面上的标志点b.将三脚架支好调整好高度而且尽量使得三角架顶部水平c.将测量头(即检测主机)放在三脚架的顶上旋紧固定螺钉d.用测量控制器上面的顶钩挂在三脚架的挂物环上关好控制器的电源开关如果采用外接大电池的,亦可将其挂在另一侧的挂物钩上再连接好七芯电缆e.将测量电缆连接在控制器右上九芯插座和测量主机上相应插座上仪器安装完毕(2) 安平:调整仪器主机下三角基座上的三个微调螺栓观察仪器上的圆水泡使之居中调整完毕(3)基准点的确立:地面基准点将三角基座安平好后先打开大电池的开关指示灯亮再打开控制器的电源开关等几秒钟后,显示屏上出现下列菜单1.测量.2.显示.3.传送.4.设置.当用户选择1”时,屏幕出现请稍侯字样测头自动指零完成后又出现另一个菜单1.手动测量方式.2.定点测量方式.3.自动测量方式.4.返回.同时激光器点亮而且测量头自动转动到使激光指向垂直于地面方向停住不动仔细移动检测头(检测主机)在三脚架上面的位置同时观察圆水准的位置必要时随时调整三角架的位置使得激光照在地面上的位置正好与中心标志点相重合此调整在地面不平时较为费时待熟练后会加快此时再将长水准调整居中且激光仍能指向标志点于是基准点确立完毕如果需要快速检测的话,也可以不需要将检测点与隧道轴线对准,只需要量一下检测点与轴线的距离,当然距离轴线越近效果越好将此距离记录下来,在以后的数据处理中在编辑当前曲线”子菜单中输入这一数据即可达到同样的检测效果在下面的软件使用说明中会有详细叙述如果是采用其它不在地面上的标志点作为基准点的话可采用手动测量方式将激光光斑通过手动键操作指向标致点附近再通过微动操作将光斑精确的对准标志点以此操作完成其它标志点的对准(4)隧道基准线的确立:一般施工隧道情况下在检测断面之前隧道壁上已用经纬仪或全站仪放了点此时为了与其它检测手段的测量标志一致起见可以在对准地面的标志点后松开方位锁紧螺旋将测量头的激光束通过选择手动测量方式调整到隧道壁上已放好的点处锁紧水平锁紧螺旋此时仪器已处于垂直于隧道轴线的位置了可以开始断面的检测了有时为了检测断面迅速或是为以后重复检测这一断面有一个一致的标志起见特地用经纬仪事先放点在隧道的壁上而后再迅速检测一个一个断面这是断面仪一般使用的方式建议采用这一方式如果一定要用仪器本身寻找隧道轴线的话具体操作如下在基准确立的条件下使用手动方式将光标移到附近的另一个标志点处附近调整水平微调旋钮将光斑移到大致对准该标志点处再通过操作手动微动功能以及微调水平螺旋将光斑精确调整到上述标致点上于是仪器测量基线此时与隧道基准轴线重合了如果此时进行检测限界的话先将方位刻度盘调到零位再须松开检测立轴上的锁紧螺钉将测量头转动90度角后锁紧则此时激光指向垂直于隧道的轴线了这时候检测的结果就是该处的标准限界数据用此方法需要两个人配合操作(5)检测方法:本仪器的检测方法分以下几种:A.手动检测方法菜单上选择测量”而后的菜单上再选择手动”于是仪器进入了手动测量”方式在手动检测方式中由操作者只需控制三个键←→停来实现扫描方向和停止扫描的功能将检测指示光斑移到他认为需要检测的位置附近,再通过选择1或“2”键+“↑”或“↓”双键进行位置微调精确到达需要检测的位置处按下测量键进行检测于是屏幕上出现检测的距离和角度数据此时的数据如需要记录请进行手工记录微机不对此进行记录B.定点检测法此种方法使用前需要设置以下参数:如果与前一次选择的参数相同的话可以不用再选择仪器会按照上一次检测的设置进行操作不论关机与否a.检测起始角度:该角度最小可设置为30°b.检测终止角度:该角度最大只准设置为330°c.检测总点数设置:可从2~150个随意设置设置每一个参数后可以选择确认或是取消而进行取舍设置完成后随时可以选择测量” 而开始检测记录了在进行检测每一点的时候屏幕上同时出现检测的距离数据和角度数据操作者在旁可以进行检查监督测量的进行情况当检测完成并且回到零位后屏幕上出现是否存储的提示操作者可以根据需要进行选择此种方法检测的第一个点为零点的高度数据第二个点检测的才是设置的起始角度的数据C.连续检测方式该检测方式为检测间隔角度自动定为2°自动进行从60°到300°的限界检测和数据记录以下就上面所讲的几种方法再次分别加以叙述(6).手动检测方法通过仪器面板上的液晶显示板上的人机对话选择手动检测方式通过面板上向左向右及“停”三个键来操作激光的指向使得激光指向被检测点附近处如需要的话按动微调的双键操作可以进行位置微调精确调整位置后按动测量键进行检测稍等片刻屏幕上出现当时的角度和距离数值了如果需要可以将此数据记录下来或是重复测量于是实现了激光对指向点处距离的手动检测该功能主要是用来对需要重复检测的固定标致点进行反复多次检测比如对某个特征点进行位移的观测等工作下使用也可用于快速隧道特征点检测时使用这一检测方式另外在手动测量方式下可以使用微动功能来移动激光束的微小移动先选择1或2按下也就是选择2为大步移动的档位而选择1则为小步移动的档位再按下一次后键于是光束移动一下再按箭头再动一下依此类推一般是在离目标较远时选择2档按下在距离较近时选择1档按下(7).定点检测方式:通过人机对话选择该种工作方式设置相应的起始检测角度和终止检测角度数据以及检测数据个数后即可开始检测了检测的第一个点为零位点的仪器高度数据第二个点才检测设定起始角度处的数值检测完成后仪器提醒用户该组限界需要记录否如需要操作确认键则该数据记录在内存之中了该种检测方法就完成你所需要的自定转动角度(最小可设为“1度”)间隔的限界检测方式了注意设置输入的数据应该在仪器技术指标范围之内否则仪器不予响应(8).连续检测方式:当在人机对话时选择连续检测方式后仪器就进行以检测间隔为“2度”的检测无须再对仪器进行设置了同样此种方式检测的第一个数据是位于零位的数值第二个检测的数值才是起始角30处的数值了以后顺序按角度检测排列当检测完成时同样也提示将数据存入仪器之中加以保留(9)仪器的面板:仪器的面板图如下所示:插座 1------七芯座有叁个作用,用专用串口电缆可与微机进行数据交换用充电电缆可对内部电池进行充电平时检测工作时连接大电池插座2------九芯座进行检测时连接控制器与检测头间的电缆液晶显示---显示检测菜单(中文)检测数据以及提示以便进行人机对话式操作电源指示灯----当电源正常时(大于5伏)该指示灯发绿光当电源电压小于5伏时)该指示灯发红光应停止使用及时充电面板控制键盘----该键盘上的0--9数字键可以作为菜单选择键以及角度设置键使用↑和↓表示菜单翻页使用←和→表示测量头在手动测量方式”下时测头转动方向停键按下电机立即停下来测量键确认开始测量退出键确认退出当前状态电源开关----在仪器进行安装前在更换电池时或进行串口连接电缆时“开关”应处于断开状态以免造成损坏(10)仪器主机(测量头)示意图:主机示意图说明:检测主机是建立在水平三角基座的基础之上的三角基座的中心孔设计的较大可以通过检测光(即对心竖直激光)在手动方式下可以检测仪器轴心对地面的距离给检测带来方便三角基座上面是检测平台2秒水准安装在上面当该水准对准时仪器的激光为垂直于水平面的标准铅垂光检测平台的下部是一个水平方位刻度盘(0-360度)该刻度盘是可以手动调整位置来任意设置数值位置的在检测平台上部有一个基准线平台的上和下两部分可以相对移动方便使用检测平台上部有一个方位锁紧钮以及一个方位微调旋钮只有当锁紧时方位微调才起作用在进行限界检测时应锁紧方位锁紧钮以防止方位变化插孔(九芯)是连接控制器与主机的电缆连接处只有在进行检测时才需要插上不要插上其他电缆(11) 传送数据将专用传送电缆(连接控制器与微机的电缆)的圆插头连接到外接电池组的七芯圆插座上其长方插头与微机并口插座连接外接电池组的圆插头与控制器左下方的七芯插座连接打开微机和控制器电源开关进入Win9X到Win 2000/XP选择执行图标件屏幕上出现隧道仪的特定画面打开编辑菜单下的获取数据然后在控制器对话栏上选择传送再选择传送数据,此时等待一会儿窗口显示一对话框,告诉操作者传输结束同时在屏幕上出现所有的检测的断面的轮廓线如果检测的数据很多的话屏幕上显得很乱但是只有最后一条线是蓝色的即为当前断面如果再按下删除键D将其删除于是它前面的那条线就变为蓝色的新的当前断面了数据显示选择显示菜单后出现在控制器屏幕上的数据即为检测过的数据每一行有8个数值前面四个为角度数据显示到小数点后一位为止后面四位为距离单位为毫米如果超过十米的话仅显示后面四位每一行表示一个检测点的极坐标数据前面四位为角度后四位为距离每一屏显示四组数据即四个点的数据按动上下蓝色箭头可以实现数据的翻页并可以通过数据的角度上的变化来查看已检测的每组断面的数据以及存储情况其中第一组数据为仪器的高度数据(12)数据清除:在每次检测之前在确认控制器中的数据已经转移到微机之中后最好先清除控制器中的内存为了防止意外清除起见故意将这一操作复杂化具体操作如下依次先后按下清除键确定键注意两次按下的时间间隔应掌握在小于一秒钟的时间内此后选择显示菜单观察内存中应已无数据存在了(13)仪器零位的设置方法:仪器在出厂前对零位已经精确调整好检测方法是在长水泡居中的情况下旋转测头向下的指示激光光斑以中心转动使用一段时间后因运输或温差等原因有可能零位指示光产生微小偏移用户可以自己调整好方法如下打开控制器屏幕上很快出现下面文字1测量2显示3传送4设置选择4屏幕上出现下面字样密码确认或取消请输入4321四位数按确认键确认屏幕上出现1设置零点2标定距离3修改密码4返回选择 1.设置零点”后, 屏幕上出现下面字样零点参数20按<或>调整参数确认或取消零点参数是1—40 之间的数值, 一般选择在20左右在调整时应试着进行少量修改, 确认后, 重新开机进行零位检查, 观察调整的方向和大小, 而后再进行小量调整, 直到符合要求为止(14)仪器距离标定的设置方法:出厂时设置好的测距精度, 一般不会改变, 也就没有必要再动它, 作为断面检测的功能来讲, 其仪器的检测起始零位设在仪器的机械轴心位置, 考虑到有些用户的特别用途, 希望将起始零位加以变化, 提供了这一改变零点的途径打开控制器后, 屏幕上出现以下字样:1. 测量2. 显示3. 传送4. 设置选择 4. 设置” 后出现以下字样:密码:确认或取消输入相应的密码后: 屏幕出现:1. 设置零点2. 标定距离3. 修改密码4. 返回选择 2. 标定距离 ” 后屏幕上出现下列字样测距此时按下测量键仪器进行测距假如当时的检测结果是1222屏幕显示如下所示测距 1222实距确认或取消此距离数据如果你不认可的话你还可以多次检测同一个点的距离数值以便找到你可以确认的数据得到的这一个数据是目前仪器测量的数据可能与你希望的数据或是与你用其它方法测量的数据有差距于是你可以在实距后面添上你所希望的或实际测得到的合理的数值后按确认键确定后屏幕返回前一级菜单于是距离标定完成了请注意仪器转动轴心的位置位于从三角基座上面的可转动的U形座的下端往上距离为154毫米的地方四.电池充电及注意事项:(1) 在使用过程中当大电池指示灯完全变成橙红色时或者在测量完80个以上断面时此时才可用充电器对大电池进行充电(2) 使用专门配置的随机充电器对电池进行充电(3) 充电时间大电池以不超过5小时为限否则减少电池使用寿命大电池充满电时其指示灯为绿色随着电量的减少该指示灯逐渐向红色方向转变完全无电时指示灯变红色(4) 充电时的温度为10---30”为宜(5)充电电压以220v10%为准,如果工地电压波动较大最好加交流稳压器五.仪器的维修.因为该仪器为光机电一体化的高科技仪器希望不要擅自卸修理或改装当光学窗口受到污染时可用相机擦镜头纸轻擦且不可一张纸反复使用以免擦坏光学件如遇到仪器损坏应立即送到厂家修理以免扩大故障六仪器使用注意事项1. 用充电器对大电池充电不得超过5小时否则电池寿命会减少2使用微机传输时插上或拔下传数电缆时一定要微机和控制器断电不能热插拔否则容易烧坏器件3.有些客户在本断面仪激光指向零点时喜欢或习惯在地面上用红色油漆滴上一个标志点如果点较大并且正好在激光的中心位置处的话油漆未干正好对光形成定向反射可能回到仪器镜头内的光线就很少这时会影响到测距的正常工作了建议如果在零位点处刚刚点完油漆就检测的话或者零位点处有泥水的话为了保证不出差错建议在零位点处盖上一张白纸以保证仪器正常工作4在检测刚开挖的隧道时有时隧道两边的排水沟中有水尤其是流动的水有时会造成检测的距离困难建议使用定点检测方式工作将起始角度和终止角度两个参数的设置避开隧道两测有水的地方检测以便获得好的检测效果。

隧道断面检测仪操作方法
1、架设仪器时，使圆水泡指向右手X轴正向；
2、打开激光前，使仪器归零；
3、进入手动调整，打开激光；检查激光指示点是否对准隧道轴线上标志A点；
4、锁紧水平旋钮；
5、激光指示点照准标志B点后（B点垂直竖立一支笔，只要激光打在笔杆上），测头对准隧道轴线方向，调整完毕后使仪器归零；
6、使用手动调整使仪器顺时针旋转90度（若B点在A点后方，则应逆时针旋转90度.
7、然后调整仪器至第一步；
8、进入测量断面、等角测量输入X0、Z01值；X0：仪器偏离隧道中线的偏差值即X0=0;Z01:地面标志点高程-标准断面设计原点高程（A点路面设计标高+1.4m）。

激光隧道断面仪操作规程一、使用仪器前必须先详细阅读仪器操作说明书及注意事项；二、仪器充电时间严格按照说明书的规定进行充电；三、仪器使用方法：仪器安装—仪器对中整平—确立隧道基准线—检测—传输数据—清除数据；四、仪器使用注意事项：1、使用微机传输时，“插上”或“拔下”“传数电缆”时一定要微机和控制器“断电”,不能“热插拔”！否则容易烧掉器件。

2、在检测刚开挖的隧道时，有时隧道两边的排水沟中有水，尤其是流动的水，有时会造成检测的距离困难，建议使用“定点检测”方式工作，将“起始角度”和“终止角度”两个参数的设置避开隧道两测有水的地方检测，以便获得更好得检测效果。

3、零点用油漆作标记的话，如果油漆未干会对光形成定向反射，可能回到仪器镜头内的光线就很少，这时会影响到测距的正常工作，建议在零位点处盖上一张白纸以保证仪器的正常工作。

五、仪器的维护不要擅自卸载、修理或改装仪器。

当光学窗口受到污染时，可用相机擦镜头纸轻擦，且不可一张纸反复使用，以免擦坏光学件。

如遇到仪器损坏应立即送到厂家修理，以免扩大故障。

JSS30A型数显收敛计操作规程一、首次使用收敛计时，应先进行“对零”。

为保证对零的准确性，可重复对零２－３次，每次更换电池后都要重新对零。

二、使用方法1、检查预埋测点有无损坏、松动并将测点灰尘擦净。

2、打开收敛计钢尺摇把，拉出尺头挂钩放入测点孔内，将收敛计拉至另一端测点，并把尺架钩挂入测点孔内，选择合适的尺孔，将尺孔销插入，用尺卡将尺与联尺架固定。

3、调整调节螺母，使塑料窗口上的刻度对在张力窗口内标尺上的两条白线间。

4、记下钢尺在联尺架端时的基线长度与数显读数。

为提高量测精度，每条基线应重复测三次取平均值。

当三次读数极差大于0.05mm时，应重新测试。

5、测试过程中，若数显读数已超过25mm，则应将钢尺收拢（换尺孔）25mm 重新测试，两组平均值减，即为两尺孔的实际间距，以消除钢尺冲孔距离不精确造成的测量误差。

北光BG-3型隧道断面仪操作过程
1、开机
2、打开断面仪测量程序→打开手动调整→开激光→对中、整平
→定向（利用手簿调整竖直步长、在松开制动的前提下手动
调整水平角度）→拧紧制动、垂直归零→水平转动90度（断
面仪有字侧端面向小里程方向即垂直归零状态下测距头有
棱角一端面向线路前进方向的左侧）→打开标准断面，根据
现场实测情况选定标准断面（二项目部初支断面标准为V级
围岩有渣断面），选定后关闭页面.
3、开始测量：打开断面测量，打开隐藏键盘，选定等角测量，
点数，起止角度，更改里程断面名称、偏距（沿线路前进方
向右侧为正值，左侧为负值）、高差（实测高程减设计高程），关闭隐藏键盘，开始测量（超、欠挖正值为超挖、负值为欠
挖）→测量完毕关闭页面、松开水平制动搬动仪器。

4、下一断面测量重复步骤2、3。

型激光隧道断面仪安全操作及保养规程前言型激光隧道断面仪（以下简称“仪器”）是一种用于测量隧道断面形状和尺寸的高精度测量仪器。

为确保使用者的安全和仪器的长期稳定运行，本文档详细介绍了仪器的安全操作及保养规程。

一、仪器操作安全规程1.在使用仪器前，必须经过相关的培训和考核，确保熟练掌握使用方法和安全技能。

2.操作人员必须佩戴适当的防护用品，如手套、护目镜等。

3.仪器只能在平稳、光线充足、通风良好的场所进行操作。

4.在操作时，务必严格按照仪器使用说明书进行操作，不得进行任何超范围的使用行为。

5.操作人员必须集中精力，避免分心、走神等行为，以确保测量结果的准确性。

6.在进行高空作业时，必须按照相关的安全操作规程进行操作，并使用安全防护措施。

7.如果在操作中出现异常情况或故障，应立即停止操作，通知相关技术人员进行维修或更换。

二、仪器保养规程1.仪器放置在安全、干燥、无尘、防潮的场所，尽量避免暴露在阳光下和高温环境中。

2.仪器在使用和保养过程中，需要用到的各种工具、清洁剂等，必须是专业的、标准的、合格的产品，不得使用不符合要求的低质量产品。

3.定期对仪器进行美观清洁和除尘处理，以保持仪器的外观和性能。

4.每次使用完毕后，应及时对仪器进行内部和外部的清洁和除尘处理，以保持仪器的性能和精度。

5.定期对仪器进行检查和维修，以保持仪器的长期稳定运行。

三、安全事故的处理规程1.如果在使用仪器过程中，出现任何安全事故，应立即停止操作，并迅速采取相应的应急措施。

2.在保障人员安全的情况下，应及时对事故情况进行评估和处理，并通知上级管理部门进行处置。

3.对已经发生的事故，应做好现场保护和调查工作，并及时报告事故情况和处理结果。

四、总结通过本文档，我们详细介绍了型激光隧道断面仪的安全操作及保养规程，目的是为了确保仪器的长期稳定运行，保护操作人员的人身安全，并确保测量结果的准确性。

我们相信，本文档对于使用仪器的操作人员和维护人员都具有重要的参考价值。

激光隧道断面检测仪说明书一．掌上电脑软件使用：1.运行软件：我的设备->residentflash –>断面仪-> 断面仪.exe 文件双击运行程序：2.软件主界面包含断面测量，手动调整，标准断面和设置四项。

手动调整：仪器归零，打开测量激光，转动仪器测头等。

仪器测头不可以用手转动，只可以用掌上电脑控制转动；标准断面：编辑新的标准断面，也可在后处理软件中编辑；或设置当前使用的标准断面，可在测量时直接显示超欠挖值；设置：设置文件保存目录，一定要保存在residentflash 目录中；3.设置按钮用来设置数据的保存目录，数据都要保存在residentflash目录下，可以再新建目录，这里的文件断电不丢失。

4.断面测量：架设好仪器，打开掌上电脑测量软件进入断面测量，输入开始角度及终止角度要测量的点数即可测量断面。

x,y 为仪器中心相对于标准设计断面原点的坐标，即仪器偏离标准断面中心的坐标值。

仪器中心为测量主机上的-.-标志，每次测量前应测量出该点到地面对中点的高度即仪器高；5. 标准断面: 用来设计标准的设计断面，规定垂直向下为零度，逆时针方向画标准断面。

直线用半径为零的点来表示。

激光下对中打开方式：在测量主机的显示屏上 按住左上角 左右键3秒钟至激光打开，再按3秒钟激光关闭；断面测量操作： 首先在待测点做出标记，并测量出该点高程，然后架设三脚架安装好仪器，打开激光对中，整平仪器，测量出仪器高。

然后将仪器转动到垂直于隧道中线的位置开始测量；使仪器垂直于中线有2种方式 ；一种：后视中线上的另一点，这时要打开测头的测量激光来后视另一个点，然后将测头转动90度，第一（键上）功能符号操作键第二（键下）功能符号 信息显示窗口即可保证仪器在待测断面上；另外一种方式：后视对准断面上的另外一点，不用转动仪器即可测量；测头正向转动方向为测量方向，可视为是x 轴的正向；每次测量保证仪器都从同一个方向开始测量；点击<测量>按钮，弹出右侧对话框:(1)中实时绘制当前测量的断面。
