金相检验作业指导书.docx

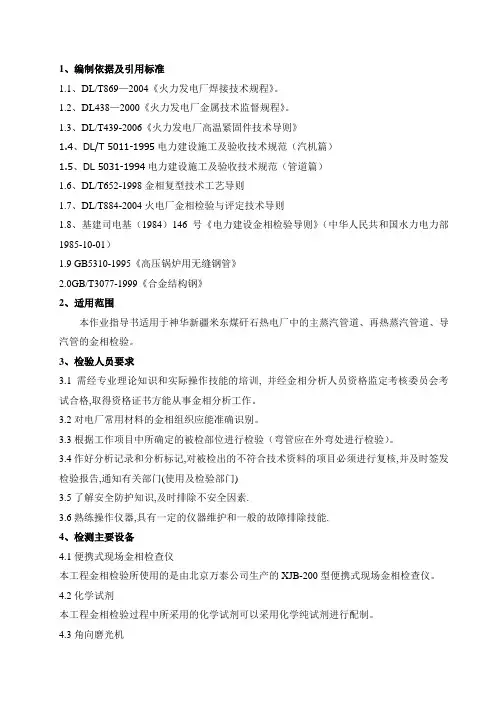

1、编制依据及引用标准1.1、DL/T869—2004《火力发电厂焊接技术规程》。

1.2、DL438—2000《火力发电厂金属技术监督规程》。

1.3、DL/T439-2006《火力发电厂高温紧固件技术导则》1.4、DL/T 5011-1995电力建设施工及验收技术规范（汽机篇）1.5、DL 5031-1994电力建设施工及验收技术规范（管道篇）1.6、DL/T652-1998金相复型技术工艺导则1.7、DL/T884-2004火电厂金相检验与评定技术导则1.8、基建司电基（1984）146号《电力建设金相检验导则》（中华人民共和国水力电力部1985-10-01）1.9 GB5310-1995《高压锅炉用无缝钢管》2.0GB/T3077-1999《合金结构钢》2、适用范围本作业指导书适用于神华新疆米东煤矸石热电厂中的主蒸汽管道、再热蒸汽管道、导汽管的金相检验。

3、检验人员要求3.1需经专业理论知识和实际操作技能的培训, 并经金相分析人员资格监定考核委员会考试合格,取得资格证书方能从事金相分析工作。

3.2对电厂常用材料的金相组织应能准确识别。

3.3根据工作项目中所确定的被检部位进行检验（弯管应在外弯处进行检验）。

3.4作好分析记录和分析标记,对被检出的不符合技术资料的项目必须进行复核,并及时签发检验报告,通知有关部门(使用及检验部门)3.5了解安全防护知识,及时排除不安全因素.3.6熟练操作仪器,具有一定的仪器维护和一般的故障排除技能.4、检测主要设备4.1便携式现场金相检查仪本工程金相检验所使用的是由北京万泰公司生产的XJB-200型便携式现场金相检查仪。

4.2化学试剂本工程金相检验过程中所采用的化学试剂可以采用化学纯试剂进行配制。

4.3角向磨光机本工程在金相试样制备过程中所使用的角向磨光机，应符合相应的国家安全标准。

5、金相检验前准备工作5.1了解被检试样的原始状态(包括规格，钢号，热处理状态)，以便作出准确判断。

金相检测作业指导书（ISO9001-2015）1.0总则（1）为了规范金相检测工作，保证检测工作质量和安全操作，特制定本工艺。

（2）本工艺适用于DSM－Ⅲ型便携式金相显微镜及与其配套使用的OLYMPUS C-3030ZOOM型数码照相机的锅炉、压力容器、压力管道等特种设备产品的现场金相检测工作。

其他金相设备的金相检测工作可参照本工艺，编制相应的专用工艺或检验方案。

2.0依据（1）GB/T13298（2）相关的规程、材料标准等（3）仪器使用说明书3.0方法、程序、内容和要求3.1 要求3.1.1安全要求（1）环境要求：对于易燃易爆环境中的作业，应当具备动火条件。

（2）位置要求：要求工位易于操作，即够得着。

（3）空间要求：打磨的空间，放置现场显微镜的空间，现场观察显微镜的空间。

（4）安全措施不到位，不准进行检测工作。

3.1.2 人员要求负责资料审查的人员必须具有3年以上特种设备设计、制造经验，且具有工程师及以上职称；负责检测的人员必须具备特种设备检验人员或材料检验资质。

3.1.3 仪器、辅材要求（1）浸蚀液：4%硝酸乙醇溶液。

（2）工具用品：安全防护用具，电动砂轮机，电动砂轮盘机，不锈钢镊子，羊毛轮，320号砂纸片，砂轮片，01#、02#、03#金相砂纸，W3.5研磨膏等。

（3）抛光表面质量：抛光后金属表面为镜面，无划痕。

（4）电源：自备电源为2节1号串联，电压值3.0V电池，现场电源为220V 电源。

（5）相机像素300万以上。

（6）清洗液：丙酮。

3.2 程序、方法、内容3.2.1 资料审查（1）审查试样的设计、材料牌号、规格等资料。

（2）审查试样以往的检测、运行资料等。

3.2.2腐蚀液的配置（1）带好眼镜、手套等防护用品。

（2）取50ml洁净量筒，倒入24ml化学纯乙醇（乙醇含量≥99.8%），倒入100ml 烧杯；取5ml洁净液管吸入1ml化学纯硝酸，滴入装有乙醇的100ml烧杯，轻轻摇匀，倒入事先准备好的100ml无色磨口瓶内，装入适量脱脂棉球，盖好瓶盖待用。

目录1．项目概况………………………………………………………1页2．编制依据………………………………………………………1页3．施工条件及准备……………………………………………1~2页4．施工内容、进度计划/安排、程序及要求………………2~4 页5．质量要求及验收…………………………………………4~5页6．危险/危害因素及控制措施一览表…………………………6页7．环境因素及控制措施一览表…………………………………6页发放范围：此文件于2002年月日生效。

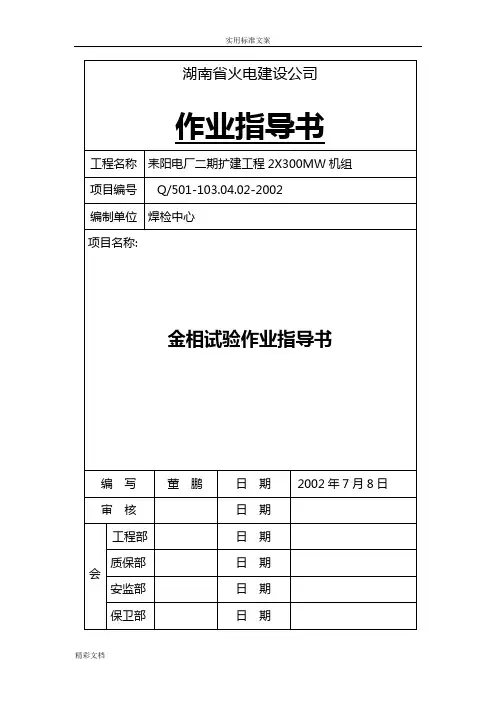

批准人：1．工程概况及工程量耒阳电厂二期工程设计安装两台型号为B&WB-1025/17.2-M 型“W”火焰燃烧锅炉, 汽轮机选用亚临界、中间再热、双缸两排汽、单轴、冷凝式汽轮机组，型号为N300-16.7（170）/537/537-7。

主蒸汽管道（P91）及再热热段管道（P22）直管、弯管等按委托进行微观金相试验，另根据公司安排，株电工程、鲤电工程四大管道在耒电项目部加工，相应的微观金相试验也在耒电项目部全部完成，预计共需做500个左右微观金相。

2．编制依据2.1 公司《施工技术管理制度》2.2 《电力建设安全工作规程》（火力发电厂部分）DL5009.1-922.3《电力建设施工及验收技术规范》（火力发电厂管道篇）DL5031-19942.4《火力发电厂金属技术监督规程》DL 438-20002.5《电力建设金相检验导则》（84）电基火字第146号2.6 公司《质量、安全健康、环境管理手册》（第三版）3．施工准备及进度安排3.1施工人员及资质要求根据施工的具体情况，本项目施工人员要求如下: 技术员，1人，负责该项目的技术及质量管理工作组长，1人，负责该项目的具体施工，应有金相试验资格证主作业，2人，应有金相试验资格证配套工，2人3.2主要施工仪器设备、消耗材料配备如表：3.3施工人员根据委托方要求的施工进度情况，积极配合，及时完成检验任务。

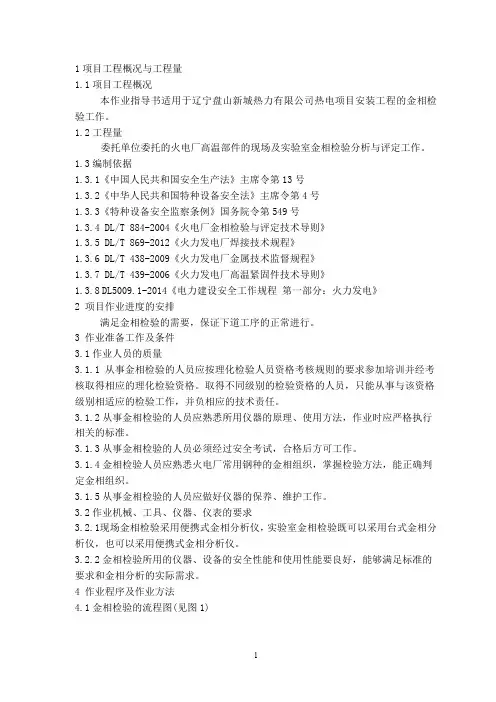

1项目工程概况与工程量1.1项目工程概况本作业指导书适用于辽宁盘山新城热力有限公司热电项目安装工程的金相检验工作。

1.2工程量委托单位委托的火电厂高温部件的现场及实验室金相检验分析与评定工作。

1.3编制依据1.3.1《中国人民共和国安全生产法》主席令第13号1.3.2《中华人民共和国特种设备安全法》主席令第4号1.3.3《特种设备安全监察条例》国务院令第549号1.3.4 DL/T 884-2004《火电厂金相检验与评定技术导则》1.3.5 DL/T 869-2012《火力发电厂焊接技术规程》1.3.6 DL/T 438-2009《火力发电厂金属技术监督规程》1.3.7 DL/T 439-2006《火力发电厂高温紧固件技术导则》1.3.8DL5009.1-2014《电力建设安全工作规程第一部分：火力发电》2 项目作业进度的安排满足金相检验的需要，保证下道工序的正常进行。

3 作业准备工作及条件3.1作业人员的质量3.1.1 从事金相检验的人员应按理化检验人员资格考核规则的要求参加培训并经考核取得相应的理化检验资格。

取得不同级别的检验资格的人员，只能从事与该资格级别相适应的检验工作，并负相应的技术责任。

3.1.2从事金相检验的人员应熟悉所用仪器的原理、使用方法，作业时应严格执行相关的标准。

3.1.3从事金相检验的人员必须经过安全考试，合格后方可工作。

3.1.4金相检验人员应熟悉火电厂常用钢种的金相组织，掌握检验方法，能正确判定金相组织。

3.1.5从事金相检验的人员应做好仪器的保养、维护工作。

3.2作业机械、工具、仪器、仪表的要求3.2.1现场金相检验采用便携式金相分析仪，实验室金相检验既可以采用台式金相分析仪，也可以采用便携式金相分析仪。

3.2.2金相检验所用的仪器、设备的安全性能和使用性能要良好，能够满足标准的要求和金相分析的实际需求。

4 作业程序及作业方法4.1金相检验的流程图(见图1)受理委托单检验前准备取样镶嵌磨制试样的制备抛光浸蚀观察、分析、评定图像采集出具报告、通知单签发报告、通知单委托单位资料存档图1 金相检验流程图4.2检验前的准备4.2.1了解被检部件的名称、材料牌号、规格、热处理状态等。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==金相检验作业指导书篇一：金相检验作业指导书1目的为使金相检测的操作有所依循,保证实验的准确性和稳定性。

2范围凡本公司需做金相检验的检测作业,均适用。

3作业内容 3.1检验标准检验项目和标准根据客户要求定。

3.2操作程序3.2.1金相试样的制备取样－粗磨－细磨－抛光 3.2.1.1取样取样要具有代表性，截取过程中应防止组织发生变化。

3.2.1.2粗磨粗磨一般在专用的砂轮和砂布上进行，目的是将取样所形成的粗糙表面、不规则外形的试样修整成形，为以后的磨制和抛光作好准备。

在砂轮上磨制后，为使试样的检验面进一步磨平，在0号或00号砂布上再进行磨制，磨至试样磨面看不到砂轮磨痕为止。

粗磨后，将试样和双手清洗干净，以防粗沙粒带入砂纸。

3.2.1.3 细磨细磨一般在金相砂纸上对粗磨好的试样进一步磨制，为抛光作好准备。

细磨一般要由粗到细依次经过800＃1000＃1200＃金相砂纸。

每更换一道砂纸转动90○角，以观察上道砂纸划痕是否全部磨掉。

细磨后，将试样和双手冲洗干净。

3.2.1.4抛光抛光的目的是除去试样磨面上磨痕，使其呈光亮无痕的镜面。

抛光在涂有金刚石研磨膏的专用抛光机上进行，并在抛光机上沿半径方向往复移动或转动，以防产生抛光道痕或拖尾。

抛光好的试样冲洗干净，并迅速用吹风机吹干。

3.2.2金相组织的浸蚀 3.2.2.1溶液的配制2—5%硝酸酒精溶液：2—5mL硝酸95-98mL无水乙醇 3.2.2.2金相组织的显示一般过程：冲洗抛光试样－酒精擦洗－吹干－浸蚀－冲洗－酒精擦洗－吹干。

方法有揩擦法和浸入法两种。

a)揩擦法揩擦法是用药棉球沾上浸蚀剂揩擦抛光面，直至抛光镜面变成灰暗色，冲洗吹干。

b)浸入法浸入法是将试样浸入浸蚀剂中，再轻微移动试样，促使气泡逸出，镜面变成灰暗色，取出冲洗吹干 3.2.3金相试样的观察判定 3.2.3.1铸铁的金相检验a)灰铸铁(执行标准 GB/T7216-87)用未浸蚀的试样检验石墨形状和石墨长度。

金相切片試驗作業指導書
試驗名稱金相切片試驗文件編號版次A0
1.目的﹕研判材料可能之特性（如材质判定）；對材料及成品進行失效分析（如表面及内部缺
陷观察）。

2.范圍﹕適用于本公司材料及成品。

3.權責﹕由品保工程部人員執行試驗。

4.試驗步驟﹕
4.1取樣﹕
4.2鑲樣：
4.2.1鑲埋模具內均勻涂上潤滑油（如黃油、凡士林等）。

4.2.2將樣品放入模具內，如圖1。

4.2.3配比固化劑：比例請依不同廠商要求；先在一次性杯子中倒入硬化劑，再放入亞克力粉，然
后用木棍慢慢攪拌均勻，沿鑲埋模具邊緣倒入覆蓋樣品即可。

4.2.4靜置5至10分鐘，如圖2。

4.2.5從鑲埋模具內取出樣品，如圖3。

4.3切割樣品：根據試驗需要用低速切割機將樣品切割開，如圖4。

4.4研磨：用研磨機對切割后樣品進行研磨（先粗磨再細磨），如圖5。

4.5觀測：用金相顯微鏡觀察樣品并做出分析，如圖6。

核准審核制定日期
圖1
圖3 圖4 圖5 圖6。

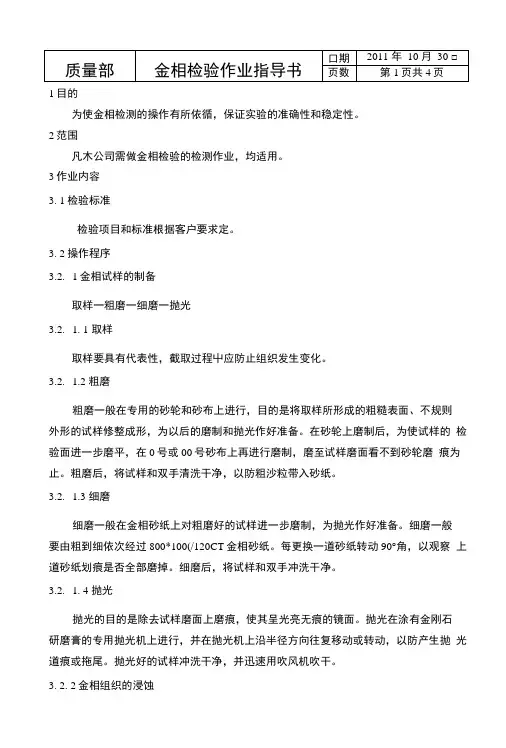

质量部金相检验作业指导书口期2011 年10 月30 □页数第1页共4页1目的为使金相检测的操作有所依循，保证实验的准确性和稳定性。

2范围凡木公司需做金相检验的检测作业，均适用。

3作业内容3. 1检验标准检验项目和标准根据客户要求定。

3. 2操作程序3.2.1金相试样的制备取样一粗磨一细磨一抛光3.2. 1. 1 取样取样要具有代表性，截取过程屮应防止组织发生变化。

3.2. 1.2 粗磨粗磨一般在专用的砂轮和砂布上进行，目的是将取样所形成的粗糙表面、不规则外形的试样修整成形，为以后的磨制和抛光作好准备。

在砂轮上磨制后，为使试样的检验面进一步磨平，在0号或00号砂布上再进行磨制，磨至试样磨面看不到砂轮磨痕为止。

粗磨后，将试样和双手清洗干净，以防粗沙粒带入砂纸。

3.2. 1.3 细磨细磨一般在金相砂纸上对粗磨好的试样进一步磨制，为抛光作好准备。

细磨一般要由粗到细依次经过800*100(/120CT金相砂纸。

每更换一道砂纸转动90°角，以观察上道砂纸划痕是否全部磨掉。

细磨后，将试样和双手冲洗干净。

3.2. 1. 4 抛光抛光的目的是除去试样磨面上磨痕，使其呈光亮无痕的镜面。

抛光在涂有金刚石研磨膏的专用抛光机上进行，并在抛光机上沿半径方向往复移动或转动，以防产生抛光道痕或拖尾。

抛光好的试样冲洗干净，并迅速用吹风机吹干。

3. 2. 2金相组织的浸蚀3. 2. 2. 1溶液的配制2—5%硝酸酒精溶液：2—5mL硝酸95-98niL无水乙醇3. 2. 2. 2金相组织的显示圧日立(7厶士匚|+厶訐△兀匕曰卄口期2011 年10 H 30 n页数第2页共4页一般过程：冲洗抛光试样一酒精擦洗一吹干一浸蚀一冲洗一酒精擦洗一吹干。

方法冇揩擦法和浸入法两种。

a）揩擦法揩擦法是用药棉球沾上浸蚀剂揩擦抛光面，直至抛光镜面变成灰暗色，冲洗吹干。

b）浸入法浸入法是将试样浸入浸蚀剂中，再轻微移动试样，促使气泡逸出，镜面变成灰暗色，取出冲洗吹干3. 2. 3金相试样的观察判定3.2. 3. 1铸铁的金相检验a）灰铸铁（执行标准GB/T7216-87）用未浸蚀的试样检验右墨形状和右墨长度。

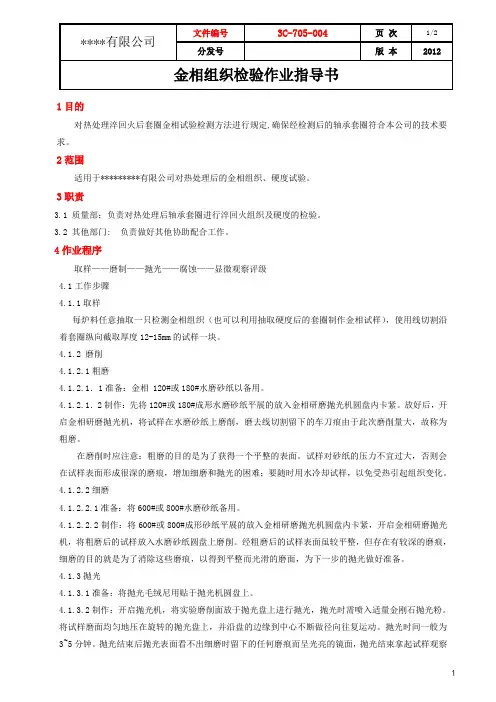

1目的对热处理淬回火后套圈金相试验检测方法进行规定,确保经检测后的轴承套圈符合本公司的技术要求。

2范围适用于*********有限公司对热处理后的金相组织、硬度试验。

3职责3.1 质量部：负责对热处理后轴承套圈进行淬回火组织及硬度的检验。

3.2其他部门: 负责做好其他协助配合工作。

4作业程序取样——磨制——抛光——腐蚀——显微观察评级4.1工作步骤4.1.1取样每炉料任意抽取一只检测金相组织（也可以利用抽取硬度后的套圈制作金相试样），使用线切割沿着套圈纵向截取厚度12-15mm的试样一块。

4.1.2 磨削4.1.2.1粗磨4.1.2.1．1准备：金相 120#或180#水磨砂纸以备用。

4.1.2.1．2制作：先将120#或180#成形水磨砂纸平展的放入金相研磨抛光机圆盘内卡紧。

放好后，开启金相研磨抛光机，将试样在水磨砂纸上磨削，磨去线切割留下的车刀痕由于此次磨削量大，故称为粗磨。

在磨削时应注意：粗磨的目的是为了获得一个平整的表面。

试样对砂纸的压力不宜过大，否则会在试样表面形成很深的磨痕，增加细磨和抛光的困难；要随时用水冷却试样，以免受热引起组织变化。

4.1.2.2细磨4.1.2.2.1准备：将600#或800#水磨砂纸备用。

4.1.2.2.2制作：将600#或800#成形砂纸平展的放入金相研磨抛光机圆盘内卡紧，开启金相研磨抛光机，将粗磨后的试样放入水磨砂纸圆盘上磨削。

经粗磨后的试样表面虽较平整，但存在有较深的磨痕，细磨的目的就是为了消除这些磨痕，以得到平整而光滑的磨面，为下一步的抛光做好准备。

4.1.3抛光4.1.3.1准备：将抛光毛绒尼用贴于抛光机圆盘上。

4.1.3.2制作：开启抛光机，将实验磨削面放于抛光盘上进行抛光，抛光时需喷入适量金刚石抛光粉。

将试样磨面均匀地压在旋转的抛光盘上，并沿盘的边缘到中心不断做径向往复运动。

抛光时间一般为3~5分钟。

抛光结束后抛光表面看不出细磨时留下的任何磨痕而呈光亮的镜面，抛光结束拿起试样观察磨面上残留水气在2~3秒内完全挥发。

金相试验制备试验指导书一、实验目的金相试样的正确取样和制备是进行正确金相分析的基础，是金属材料工程专业最基本的专业实验技能。

本实验的主要目的就是掌握金相试样制备的基本方法。

二、原理概述随着科学技术的发展，研究金属材料内部组织的手段也有不断增加。

然临光学金相显微分析仍危在日. 夕故基本的方法。

光学金相显微分析的第一步是制备试样，将待观察的试样表血磨制成光亮无痕的镜血，然后经过浸蚀才能分析组织形态。

如因制备不出，在观察上出现划痕、凹坑、水迹、变形层或浸蚀过深过浅都会爆响止确的分析。

因此制备出高质量的试样对组织分析是很重要的。

金相试样制备过程一般包括：取样、粗磨、细磨、抛光和浸蚀五个步骤。

（一）取样从需要检测的金属材料和零件上截取试样称为“取样”。

取样的部位和磨面的选择必须根据分析要求而定。

截取方法冇多种，对于软材料可以川锯、车、刨等方法；对于碾材料可以用砂轮切片机或线切割机等切割的方法，对于硬而脆的材料可以川锤击的方法。

无论用哪种方法都应注意，尽量避免和减轻因塑性变形或受热引起的组织失真现象。

试样的尺寸度列统i规定，从便于握持和磨制角度考虑，一般冇径或边氏为15~20mm,高为12^18mm比较适宜，对那些尺寸过小，形状不规则和需要保护边缘的试样，可以采取镶嵌或机械夹持的办法，如图2-1所示。

遼嵌材料（塑料或低熔点合金）（a）镶嵌试样（b）环形夹具夹持试样试样试样（c）平板夹具夹持试样图2-1镶嵌及夹持试样金相试样的镶嵌，是利用热塑塑料（如聚氯乙烯），热固性塑料（如胶木粉）以及冷凝性塑料（如环氧树脂+固化剂）作为填料进行的。

前两种属于热镶填料，热镶必须在专用设备——镶恢机上进行。

第三种属丁•冷镶填料，冷镶方法不需要专用设备，只将适宜尺寸（约①15~20nun）的钢管、塑料管或纸壳管放在平滑的塑料（或玻璃）板上，试样置于管内，待磨而朝下倒入填料，放置一段时间凝固硬化即可。

（二）粗磨粗磨的目的主要有以下三点：1）修整有些试样，例如用锤击法敲下来的试样，形状很不规则，必须经过粗磨，修整为规则形状的试样。

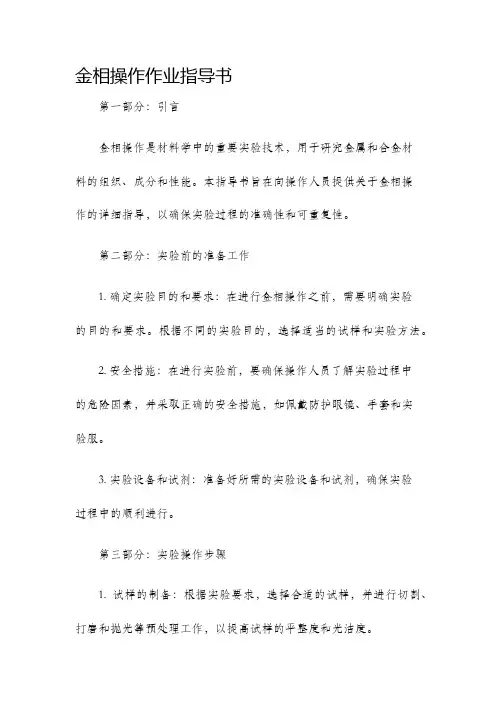

金相操作作业指导书第一部分：引言金相操作是材料学中的重要实验技术，用于研究金属和合金材料的组织、成分和性能。

本指导书旨在向操作人员提供关于金相操作的详细指导，以确保实验过程的准确性和可重复性。

第二部分：实验前的准备工作1. 确定实验目的和要求：在进行金相操作之前，需要明确实验的目的和要求。

根据不同的实验目的，选择适当的试样和实验方法。

2. 安全措施：在进行实验前，要确保操作人员了解实验过程中的危险因素，并采取正确的安全措施，如佩戴防护眼镜、手套和实验服。

3. 实验设备和试剂：准备好所需的实验设备和试剂，确保实验过程中的顺利进行。

第三部分：实验操作步骤1. 试样的制备：根据实验要求，选择合适的试样，并进行切割、打磨和抛光等预处理工作，以提高试样的平整度和光洁度。

2. 试样的腐蚀：根据实验要求，在试样表面涂覆适当的腐蚀剂，使试样表面形成一层腐蚀层，以便于观察试样的显微组织。

3. 试样的清洗：将腐蚀后的试样用洗涤剂和去离子水进行清洗，确保试样表面没有杂质残留。

4. 试样的脱脂：将清洗后的试样放入热脱脂剂中，去除试样表面的油脂和有机物。

5. 试样的热处理：根据实验要求，将试样进行适当的热处理，以改变试样的组织和性能。

6. 试样的封装：将热处理后的试样封装在热塑性树脂中，使试样表面平整，并保护试样不受氧化和污染。

7. 试样的打磨和抛光：将封装后的试样进行打磨和抛光，以提高试样表面的光洁度和平整度。

8. 试样的腐蚀显微镜观察：将抛光后的试样放在腐蚀显微镜下观察，并根据试样的显微组织和结构特征进行分析。

第四部分：实验数据记录和分析。

L目的 (1)2.适用范围 (1)3.工程概况 (1)4.编制依据 (1)5,作业条件 (2)6.施工工序 (2)7.质量控制措施 (12)8.精细化管理、洁净化施工 (12)9.安全保证措施 (13)10.绿色施工措施 (14)11.强制性条文 (14)12. i己录 (16)1.目的确保金相检测在XXXX有限公司2X35万千瓦热电联产主体工程质量和结果的准确性、可靠性，特制定本方案。

2.适用范围本方案适用于XXXX有限公司2X35万千瓦热电联产主体工程。

3.工程概况3.1施工项目设计概述xxxx有限公司2X35万千瓦热电联产主体工程金相检查工程量主要有锅炉受热面中T/P91焊缝，主蒸汽管道及旁路管道、再热蒸汽和旁路系统管道、本体螺栓金相检查及弯头、三通、大小头等管件的金相检查，四大管道的焊缝金相检查以及部分热处理曲线异常的焊缝的金相检查。

3. 2主要工程量XXXX有限公司2X35万千瓦热电联产主体工程安装焊口、本体螺栓、四大管道、弯头等的金相检测工作。

4.编制依据4.1制造厂、设计单位提供的相关图纸、资料4.2《电力钢结构焊接通用技术条件》DL/T 678—20134.3《火力发电厂焊接技术规程》DL/T 869-20124.4《电力建设安全工作规程》（第1部分：火力发电）DL 5009. 1-20144.5《电力建设施工技术规范第2部分：锅炉机组》DL 5190. 2-20124.6《电力建设施工技术规范第5部分：管道及系统》DL 5190. 5-20124.7《焊工技术考核规程》DL/T 679-20124.8《火力发电厂金属技术监督规程》DL/T 438-20164.9《火电厂金相检验与评定技术导则》DL/T 884-20044.10《电力建设施工技术规范第3部分：汽轮发电机组》DL 5190. 3-20124.11《电力工业锅炉压力容器监察规程》DL/T 612-19964. 12东北电力第三工程有限公司HSE管理体系文件4.13金属专业施工组织设计5.作业条件6.施工工序6. 1施工流程6. 2施工前检查6. 2. 2技术准备6.2.2. 1接受委托单进行登记留存，明确委托检验的具体要求，落实检测人员。

金相试验作业指导书1目的规范金相检测的操作，确保试验的准确性和稳定性，特制定金相试验操作标准文件。

2范围适用于本司内部金相试样制作和观察分析。

3试验步骤3.1试验流程取样→镶嵌→粗细磨→抛光→腐蚀→观察判定3.1.1取样取样要具有代表性，截取过程中应防止组织发生变化，可采取水冷措施避免。

3. 1.2镶嵌由于产品尺寸偏小，直接用手来磨制困难，需使用镶嵌机对试样进行镶嵌。

操作如下：3.1.2.1首先检查上、下模块的边沿是否有镶嵌粉的粘黏，及时清理掉，不要过于用力避免划伤上、下模块。

3.1.2.2开启电源开关，设定加热温度（一般是140℃）当镶嵌机温度上升到设定温度后，可开始后序操作。

3.1.2.3调整手轮使下模与下平台平行然后把试样观察面向下放在下模中心处，逆时针转动手轮14~16圈，使下模及样品下沉样品的高度一般不应高于1cm。

加入镶嵌粉使其与下平台平行，然后把上模压在填料上，左手指在上模上施以向下的力，同时右手再逆时针转动手轮使上模下沉至其上表面低于上平台即可。

迅速合上盖板，然后立即、快速顺时针转动手轮到压力灯亮，此时再多加1～2圈即可，不可多加过大的压力容易出现取样困难出现崩弹的现象。

3.1.2.4在选择正确保温温度以及恰当压力的条件下，若过程压力灯灭、需继续施加压力使灯亮，保温15分钟后可以取样。

3.1.2.5去除压力逆时针转动手轮卸压至压力灯熄灭。

腾出脱模空间，再逆时针转动5圈。

顺时针转动八角旋钮、向下顶动上模块，将样品脱模，这是保证不出现崩动、弹跳现象的关键步骤，然后再逆时针转动八角旋钮打开盖板。

顺时针转动手轮把上模顶出，顶至上模下边缘与下平台平行时，用绒布垫着拿木榔头敲下上模。

注意：上模此时较热，不能用手直接拿。

将上模放在镶嵌机腔体右边的上平台角落处。

3.1.2.6继续升起下模，样品完全暴露即可取出，方法与取出上模的方法相同，也不能用手直接拿。

注意事项：A.每个样品镶嵌前都要注意清理上、下模块的边缘，上模放入时务必对正保证镶嵌的顺利。

金相检验-低碳钢和铸铁的组织的观察与分析实验指导书XX大学（一）金相样品的制备方法概述在用金相显微镜来检验和分析材料的显微组织时，需将所分析的材料制备成一定尺寸的试样，并经磨制、抛光与腐蚀工序，才能进行材料的组织观察和研究工作。

一．金相样品的制备过程一般包括如下步骤：取样、镶嵌、粗磨、细磨、抛光和腐蚀。

分别叙述如下：1．取样（1）选取原则应根据研究目的选取有代表性的部位和磨面，例如，在研究铸件组织时，由于偏析现象的存在，必须从表层到中心，同时取样观察，而对于轧制及锻造材料则应同时截取横向和纵向试样，以便分析表层的缺陷和非金属夹杂物的分布情况，对于一般的热处理零件，可取任一截面。

（2）取样尺寸截取的试样尺寸，通常直径为12—15mm，高度和边长为12—15mm的圆柱形和方形，原则以便于手握为宜。

（3）截取方法视材料性质而定，软的可用手锯或锯床切割，硬而脆的可用锤击，极硬的可用砂轮片或电脉冲切割。

无论采取哪种方法，都不能使样品的温度过于升高而使组织变化。

2．镶嵌当试样的尺寸太小或形状不规则时，如细小的金属丝、片、小块状或要进行边缘观察时，可将其镶嵌或夹持。

见图1所示。

（1）热镶嵌用热凝树脂（如胶木粉等），在镶嵌机上进行。

适应于在低温及不大的压力下组织不产生变化的材料。

（2）冷镶嵌用树脂加固化剂（如环氧树脂和胺类固化剂等）进行，不需要设备，在模子里浇铸镶嵌。

适应于不能加热及加压的材料。

（3）机械夹持通常用螺丝将样品与钢板固定，样品之间可用金属垫片隔开，也适应于不能加热的材料。

3．粗磨取好样后，为了获得一个平整的表面，同时去掉取样时有组织变化的部分，在不影响观察的前提下，可将棱角磨平，并将观察面磨平，一定要将切割时的变形层磨掉。

一般的钢铁材料常在砂轮机上磨制，压力不要过大，同时用水冷却，操作时要当心，防止手指等损伤。

而较软的材料可用挫刀磨平。

砂轮的选择，磨料粒度为40、46、54、60等号，数值越大越细，材料为白刚玉，棕刚玉、绿碳化硅、黑碳化硅等，代号分别为GB、GZ、GC、TH、或WA、A、TL、C，尺寸一般为外径×厚度×孔径=250×25×32，表面平整后，将样品及手用水冲洗干净。

金相分析作业指导书要点l.工程概况1.1.工程概况：主要介绍工程名称、规模、特点及施工环境。

1.2.工程量：分类统计需进行金相检验的部件名称、规格、材质、数量和估计工期。

*工期为理想情况下作业用时的总和。

2.编制依据：列出与金相检验相关的所有设计图纸，技术、质量、安环相关的规程、规范。

3.作业前必须具备的条件和应作的准备：3.1技术准备3.1.1接受委托并察看现场(审核委托项目是否齐全、条件是否具备)3.1.2根据委托和通用工艺文件编制工艺卡（至少应包括以下方面）1）采用设备名称、型号。

2）采用检验方法、浸蚀剂、放大倍数。

3）试件名称、规范材质、编号、焊接材料、热处理方法等。

4) 安全注意事项。

3.1.3安全和技术交底3.2作业人员(配置、资格)3.2.1金相检验人员须经国家有关部门进行理论和实际技能培训考核，持证上岗。

3.2.2金相检验人员应熟悉火电厂常用钢种的金相组织，掌握检验方法，能正确判定金相组织。

3.2.3. 检验辅助工必须经过安全和专业技能培训,合格后方可上岗。

3.2.4作业活动中的组织分工和人员职责3.2.4.1作业的组织分工(与相关作业和其他专业的分工)明确检验委托、检验作业、结果反馈的责任部门和传递渠道。

3.2.4.2作业人员的职责列出所有参加金相检验工作人员的岗位名称和职责。

3.3作业机具（包括配置、等级、精度等）3.3.1所配备的工器具（包括附件、操作工具、储存器具等）。

3.3.2所需仪器、仪表的规格和精度（包括金相预磨、抛光、摄影、洗像等仪器设备)3.4材料砂纸、镶嵌粉、化学药品、显定影剂、相纸、覆膜等相关材料。

3.5安全器具安全帽、防滑鞋、安全带等劳保用品齐全；施工现场安全设施齐全，照明充足。

3.6场地道路3.6.1被检工件处应有必要的检验空间和良好的安全设施。

3.6.2被检工件附近要有良好的可接电源，夜间或暗处工作，要有充足的安全照明。

3.6.3 仪器操作间温度、湿度、通风等要符合要求。

金相检验作业指导书金相检验作业指导书1 作业任务概述—金相检验是获得金属材料内部信息的重要手段之一,本作业指导书适用于火电厂有关金相检验技术工作和操作方法的现场指导。

规范取样、镶嵌、磨光、抛光、浸蚀、观察、照相、评定等基本过程，以保证金相分析结果的可靠性。

2．编制依据《火电厂金相检验与评定技术导则》（DL/T884-2004）；《火力发电厂金属金属监督规程》（DL 438-2000）《蒸汽锅炉安全技术监察规程》《火力发电厂焊接技术规程》（DL/T869-2004）3 .作业准备及条件3.1人员要求从事火电厂金相检验与评定的工作人员必须持有中国电机协会颁发的电力行业金相检验技术人员资格证书，并在有效期内。

3.2技术准备火电厂金相检验一般是通过取样或者非破坏性现场复型方式实施，选择金相检验方法前应根据现场实际情况确定要进行金相检验的工件是否能取样，进而确定使用的材料及设备。

3.3材料准备检验工具：肉眼或放大镜（〈20倍〉，金相砂纸或水砂纸(粒度号120~800)、抛光磨料（一般使用金刚石粉）、抛光织物、化学浸蚀试剂（根据工件材质配制）、无水酒精、暗盒、胶片、相纸、暗室处理药液。

使用复型金相时还必须准备复型材料、甲醇、丙酮等。

3.4其他常用工具自备。

4.作业方法及工艺要求4.1接受委托由检验单位出具检验委托单一式二份，按检测要求取样并将工件粗加工到合适制样的大小，标识清楚后交检验方。

检测人员将委托单与工件一一核对无误后签字，回执一份。

4.2主要检验工艺流程（见附录1）检验前的准备、了解被检材料的钢号、规格、热处理状态、焊接部位及工艺，明确检验目的，对试样进行编号,检验过程的质量控制.4.2.1.金相分析：断口分类及各种缺陷形态的识别1)．纤维断口2)．结晶断口3)．层状断口结晶断口4)．白点断口5)．缩孔残余断口6)．气泡断口、非金属缩孔残余断口7). 夹杂物及夹渣断口8)．黑胶断口9)．石状断口10．萘状断口11）.钢中疏松、裂纹以及各种非正常断口。

施工作业指导书金属检验专业编号：.TDCS-.TS-1. 39-06单位工程：扩建工程安装检验分部（分项）工程：金相检验工程性质（一般、主要）：一般批准： ________________审定： ________________校定： ________________编写： ________________2008 年3 月20 口1. 适用范围22. ---------------------------------------------------------------------------------------------------------------------------- 工程概况-------------------------------------------------------------------------- 23. 编制依据 ---------------------------------------------------------------- 24. 劳动力组织及机具配备 ---------------------------------------------------- 25. 作业程序方法和要求 ------------------------------------------------------ 26. 作业质量标准及检验要求 -------------------------------------------------- 47. 环境、职业健康安全管理、安全措施及文明施工 ------------------------------ 48. 作业过程中人员的职责和权限 ---------------------------------------------- 49. 检验、试验程序流程图 ---------------------------------------------------- 710. 安全技术措施交底 ------------------------------------------------------- 811. 危险源辩识检查评价表 --------------------------------------------------- 91、适用范围本作业指导书适用于大唐长山热电厂扩建工程。

金相检验作业指导书一、引言金相检验是一种常用的金属材料组织分析方法，通过显微结构观察和分析，可以了解金属材料的晶粒结构、相组成、淬火组织等重要信息。

准确的金相检验结果对于材料的质量控制、工艺优化和故障分析具有重要意义。

本作业指导书旨在介绍金相检验的基本原理、实验步骤以及常见的分析方法，帮助学习者正确进行金相检验实验。

二、金相检验的基本原理金相检验主要基于光学显微镜原理进行观察和分析。

金相显微镜是一种特殊的显微镜，能够以高放大倍数（通常最高可达1000倍）观察金属材料的微观结构。

金相检验主要利用以下原理进行分析：1. 材料组织着色原理：通过使用不同的酸蚀剂和染色剂，能够使材料的不同组织区域呈现不同的颜色，便于观察和分析。

2. 组织显微特征原理：不同金属材料具有不同的晶粒结构和相组成，通过观察和分析这些显微特征，可以了解材料的性质和加工工艺。

3. 组织成分分析原理：金相显微镜通常可以配备能够进行能谱分析的能量色散X射线光谱仪（EDS），利用X射线的能量特性，可以分析材料的组成成分。

三、金相检验实验步骤金相检验的实验步骤通常包括样品制备、显微观察和分析，以下是一般的实验步骤说明：1. 样品制备：a. 切割：将金属材料切割成适当的尺寸，以便于观察和分析。

切割时需要注意样品的形状和尺寸要求。

b. 研磨和抛光：通过磨料和研磨液进行粗磨和细磨，最终得到平整的样品表面。

抛光时需要注意避免过度磨削造成畸变。

2. 显微观察：a. 装样：将制备好的样品放置在金相显微镜载玻片上，并使用透明胶固定。

b. 调焦和选择放大倍率：使用金相显微镜调节焦距和选择适当的放大倍率，以获取清晰的显微图像。

c. 观察和记录：观察样品的显微结构，注意不同区域的颜色和形态特征，并记录所观察到的现象。

3. 分析和结果说明：a. 根据观察到的结构特征，分析材料的晶粒结构、相组成和其他重要信息。

b. 结果说明：根据分析结果，对样品的性质、质量和加工工艺进行说明。
