调音台图解和使用说明调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
调音台说明书-------------------------------------------------------------------------------- 一个简单而又完整的音响系统，从开始到结束起码包括了话筒、调音台、功放、音箱四个单元。
当然，调音师实际使用的音响系统要比此复杂得多，在多路信号输入的时候，除了话筒，还会有DVD 影碟机（或者CD机）、录放音卡座、MD卡座等。
此外，还会用到专业声频处理设备如混响器、延时器、激励器、压限器、扩展器、均衡器、分频器等。
但是，从整个工作流程来看，调音台无疑位于关键和枢纽的位置，起着承上启下的作用，因而调音师的调节便起着至为重要的作用。
一调音台的功能在使用调音台之前，对于调音台的功能我们要有充分的了解。
调音台是专业音响系统中最重要的设备，一套专业音响系统往往是以调音台为核心的。
常用的调音台能同时接受8~24路不同的信号，并分别对这些信号在音色和幅度上进行调整加工处理。
一般来说，调音台有四个主要功能。
第一个功能是对节目信号进行放大。
当各种不同节目源的信号进入调音台后，其不同的信号所需的放大量也不尽相同，所以调音台必须能分别处理不同的信号。
如各种乐器的音乐信号与人声信号在幅度上就不相同，当然就需要分别进行处理。
第二个功能是分别对各种信号进行频率调整（即调音）。
我们知道，不同的信号，由于其频谱分布，谐波成分等方面的原因，形成不同的音色，而建筑物对声音的影响使音色产生很大的变化。
音响师要根据不同的扩音环境，对进入调音台的不同声音信号分别进行加工，使其声音尽可能接近原声。
调音台的每个声道都具有相同的处理手段，如：3段均衡、增益控制器、高通滤波器等。
第三个功能是信号的合并。
调音台将各路信号调整后，要将各种信号合并成标准的左右声道（立体声）形式输出，作为下一级设备的输入信号使用，这是最基本的功能。
第四个功能是分配功能。
调音台除了立体声的主输出外，还能提供两路以上的辅助输出信号，这类信号有两种用途，一是音响室监听或舞台返听；二是做效果器的激励信号用。
数字实况调音台快速操作指南介绍首先，感谢您选择Soundcraft Si 系列数字实况调音台!这本《快速操作指南》将为您介绍Si 系列调音台的主要功能及特性，并指导您在最短的时间内设置并使用调音台。
本指南将为您介绍如何： 1. 开启调音台；2. 建立一个新文件SHOW ；3. 熟悉OLED 数字显示屏；4. 连接一个输入信号源；5. 使用GLOBAL MODE （全局模式）调整Gain 和Pan ；6. 调整EQ 和Dynamics ；7. 使用内置Lexicon 效果器；8. 设置Aux 和Sub ‐Group 混音母线； 9. 设置Matrix 矩阵母线；10. 设置VCA 压控编组和Mute 哑音编组； 11. 存储并重命名Snapshot 场景快照。
重要提示！在第一次使用您的调音台之前，请仔细阅读本指南。
好，让我们开始吧!在本章节的介绍中，我们先假设使用调音台的左/右主输出通道连接功放及扬声器系统。
开机按下调音台前面板上的SYSTEM ON/OFF按钮，等待调音台开机。
建立一个新文件SHOW按下前面板的MENU按键，在触摸屏上选择SHOW按键。
然后按下NEW SHOW按键。
注意！当按下NEW SHOW按键时，将自动清除现在的Show和Cue List。
调音台上的设置将被清空，回到出厂状态。
为SHOW命名按下EDIT SHOW按键，并选择至Show Name区域。
按下ADJUST旋钮，调出字母/数字键盘。
键入新的名字后，按下APPLY键进行存储。
OLED 数字显示屏OLED （有机LED ）数字显示屏是Si 调音台操作和控制的核心，它上面显示了关于输入通道及屏幕上方旋钮的全部信息。
每个OLED 显示屏可以分为三个部分，最上方的区域（橙色部分）指示了当前屏幕上方旋钮的功能。
最下方的区域（绿色部分）显示了屏幕下方通道的名字。
注意！如果你按下‘i’按键，屏幕上会显示每个输入通道的物理连接接口位置。
Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前臵放大器或线路电平输入的组合式输入接口。
2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。
3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED将亮起。
4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。
（在12KHz 上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。
（在 2.5KHz 上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。
（在80Hz上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。
8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外臵的效果处理器联合使用或作监听输出。
9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内臵的24bit DSP效果处理器，并可连接外臵的效果处理器。
10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。
11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。
12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。
13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。
14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前臵放大器输入或立体声的左声道的LINE输入）。
15、AUX2（辅助输出2）――辅助线路2的输出接口。
16、AUX1（辅助输出1）――辅助线路1的输出接口。
17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。
SOUNDCRAFT(声艺)EPM系列调音台使用说明Sound Craft(声艺)EPM调音台使用说明SSoouunndd CCrraafftt（（声声艺艺））EEPPMM调调音音台台使使用用说说明明目录概概述述............................................................................ .............................................................................. (33)主主要要功功能能和和特特点点 ........................................................................... .. (4)● 主要特点： ......................................................................... .............................................................................. ..........4 ● 主要功能： ......................................................................... .............................................................................. ..........4 主主要要技技术术规规格格 ........................................................................... (6)结结构构组组成成及及功功能能操操作作 . ......................................................................... .............................................................................. (77)单单声声道道输输入入区区 ........................................................................... (8)● 信号输入接口 ........................................................................... ..................................................................................8 ● 调制旋钮 ........................................................................... .............................................................................. ..........10 ● 功能按钮 ........................................................................... .............................................................................. . (12)立立体体声声输输入入区区 ........................................................................... .............................................. 14 主主控控制制区区 ........................................................................... .. (15)● 接口部分 ........................................................................... .............................................................................. ..........15 ● 控制部分 ........................................................................... .............................................................................. ..........16 ● 指示部分 ........................................................................... .............................................................................. . (17)设设备备联联接接与与接接线线 .......................................................................... .............................................................................. . (1188)常常用用音音频频接接口口 ........................................................................... . (18)● 常用的平衡信号接口 ........................................................................... .. (18)● 常用的非平衡信号接口 ........................................................................... . (20)音音响响系系统统常常用用连连接接线线 ........................................................................... ................................... 22 ● 信号插头的连接 ........................................................................... . (22)● EPM系列调音台接口插头接线图 ........................................................................... ...............................................24 EEPPMM调调音音台台与与音音频频设设备备的的连连接接............................................................................ . (28)● 调音台的信号流程 ........................................................................... (28)SSoouunndd CCrraafftt（（声声艺艺））EEPPMM调调音音台台使使用用说说明明概述 SoundCraft EPM系列调音台采用了先进的技术和设计理念，具有极高的性价比。
调音台说明书-------------------------------------------------------------------------------- 一个简单而又完整的音响系统，从开始到结束起码包括了话筒、调音台、功放、音箱四个单元。
当然，调音师实际使用的音响系统要比此复杂得多，在多路信号输入的时候，除了话筒，还会有DVD 影碟机（或者CD机）、录放音卡座、MD卡座等。
此外，还会用到专业声频处理设备如混响器、延时器、激励器、压限器、扩展器、均衡器、分频器等。
但是，从整个工作流程来看，调音台无疑位于关键和枢纽的位置，起着承上启下的作用，因而调音师的调节便起着至为重要的作用。
一调音台的功能在使用调音台之前，对于调音台的功能我们要有充分的了解。
调音台是专业音响系统中最重要的设备，一套专业音响系统往往是以调音台为核心的。
常用的调音台能同时接受8~24路不同的信号，并分别对这些信号在音色和幅度上进行调整加工处理。
一般来说，调音台有四个主要功能。
第一个功能是对节目信号进行放大。
当各种不同节目源的信号进入调音台后，其不同的信号所需的放大量也不尽相同，所以调音台必须能分别处理不同的信号。
如各种乐器的音乐信号与人声信号在幅度上就不相同，当然就需要分别进行处理。
第二个功能是分别对各种信号进行频率调整（即调音）。
我们知道，不同的信号，由于其频谱分布，谐波成分等方面的原因，形成不同的音色，而建筑物对声音的影响使音色产生很大的变化。
音响师要根据不同的扩音环境，对进入调音台的不同声音信号分别进行加工，使其声音尽可能接近原声。
调音台的每个声道都具有相同的处理手段，如：3段均衡、增益控制器、高通滤波器等。
第三个功能是信号的合并。
调音台将各路信号调整后，要将各种信号合并成标准的左右声道（立体声）形式输出，作为下一级设备的输入信号使用，这是最基本的功能。
第四个功能是分配功能。
调音台除了立体声的主输出外，还能提供两路以上的辅助输出信号，这类信号有两种用途，一是音响室监听或舞台返听；二是做效果器的激励信号用。
术语英汉对照英文缩写中文含义ACTIVITY动态指示器AUX.IN辅助输入BALANCE OUTPUT平衡输出CUE选听开关DISPLAY电平指示器ECHO混响EFF效果电平控制EFX.MASTER效果输出电平控制EFX.MON效果送监听系统电平控制EFX.OUT效果输出EFX.PAN效果相位控制EFX.RET效果返回电平控制EFX.RETURN效果返回输入EFX.SEND分路效果信号控制EQ IN（OUT）均衡器接入/退出按键EQUALIZER均衡器FT SW脚踏开关FUSE保险丝GAIN输入信号增益控制HEAD PHONE耳机插孔HIGH高音电平控制HIGH CUT高频切除开关HIGH I IN高阻输入LAMP专用照明灯电源LEFT.左路信号电平控制LEVEL声道平衡控制LIMIT（LED）信号限幅指示灯LOW低音电平控制LOW CUT低频切除开关LOW I IN低阻输入MAIN主要的MASTER总路电平控制MASTER OUT总路输出MID-HIGH中高音电平控制MON.OUT监听输出MON.SEND分路监听信号控制MONITOR监听系统MONITOR BALANCE监听输出声像控制MONO OUT单声道输出OUT/IN输出/输入转换插孔PAD定值衰减，衰减器PAN相位控制PEL预监听（试听）按键PHANTOM POWER幻像电源开关PHONO INPUT唱机输入POWER总电源开关PROGRAM BALANCE主输出声像控制REV.CONTOUR混响轮廓调节RIGHT右路信号电平控制SIGNAL PROCESSOR信号处理器STEREO OUT立体声输出SUM总输出编组开关。
调音台的使用（一）A调音台（Audio MixingConsole）在扩声系统和影音录音中是一种经常使用的设备。
它具有多路输入，每路的声信号可以单独进行处理，例如：可放大，作高音、中音、低音方面的音质补偿，给输入的声音增加韵味，对该路声源泉作空间定位等；还可以进行各种声音的混合，混合比例可调；拥有多种输出（包括左右立体声输出、编辑输出、混合单声输出、监听输出、录音输出以及各种辅助输出等）。
调音台在诸多系统中起着核心作用它既能创作立体声、美化声音，又可抑制噪声、控制音量，是声音艺术处理必不可少的一种机器。
一、调音台的种类调音台在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异，其实，掌握使用调音台，要总体上去考察它，通过实际操作和连接，自然熟能生巧。
调音台分为三大部分：输入部分、母线部分、输出部分。
母线部分把输入部分和输出部分联系起来，构成了整个调音台。
根据使用目的和使用场合的不同，调音台分为以下几种：（1）立体声现场制作调音台（Stereo Field Production Console）（2）录音调音台（Recording Console）（3）音乐调音台（Music Console）（4）数字选通调音台(Digital Routing Mixing Console)（5）带功放的调音台(Powered Mixer)（6）无线广播调音台(On Air Console)（7）剧场调音台(Theatre Console)（8）扩声调音台(P.A. Console)（9）有线广播调音台(Wired Broadcast Mixer)（10）便携式调音台(Compact Mixer)二、调音台的插座、功能键的作用（一）调音台输入部分的插座、功能键①卡侬插座MIC:此即话筒插座，其上有三个插孔，分别标有1，2，3。
标号1为接地（GND），与机器机壳相连，把机壳作为0伏电平。
标号2为热端（Hot）或称高端（Hi），它是传送信号的其中一端。
S o u n d C r a f t(声艺)E P M 调音台使用说明目 录概概 述述 .............................................................................................................................................................................................................................. 33 主主要要功功能能和和特特点点 (4)● 主要特点： (4)● 主要功能： .............................................................................................................................................................. 4 主主要要技技术术规规格格 ........................................................................................................................................... 6 结结构构组组成成及及功功能能操操作作 ...................................................................................................................................................................................... 77 单单声声道道输输入入区区 . (8)● 信号输入接口 (8)● 调制旋钮 (10)● 功能按钮 ................................................................................................................................................................ 12 立立体体声声输输入入区区 ......................................................................................................................................... 14 主主控控制制区区 . (15)● 接口部分 (15)● 控制部分 (16)● 指示部分 ................................................................................................................................................................ 17 设设备备联联接接与与接接线线 .................................................................................................................................................................................................. 1188 常常用用音音频频接接口口 .. (18)● 常用的平衡信号接口 (18)● 常用的非平衡信号接口 ........................................................................................................................................ 20 音音响响系系统统常常用用连连接接线线 .. (22)● 信号插头的连接 (22)● EPM 系列调音台接口插头接线图 ....................................................................................................................... 24 E E P P M M 调调音音台台与与音音频频设设备备的的连连接接 .. (28)● 调音台的信号流程 (28)概概述述SoundCraft EPM系列调音台采用了先进的技术和设计理念，具有极高的性价比。

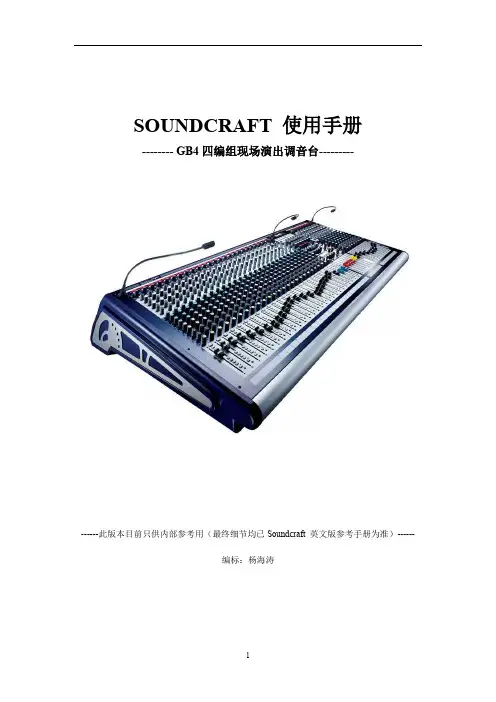

SOUNDCRAFT 使用手册-------- GB4四编组现场演出调音台---------------此版本目前只供内部参考用（最终细节均已Soundcraft 英文版参考手册为准）------编标：杨海涛介绍：GB4是SOUNDCRAFT推出的专门为多功能会议室，剧场，体育场馆等中型扩声系统而设计的现场调音台。
GB4的技术和设计为同厂高档次级别系列，GB4设有内置电源，并有插孔连接外接电源（选购）2组电源可同时工作，对于重要场所而又不需要大型调音台的用户，GB4是一个很好的工作保障。
GB4提供七组主输出，八组辅助输出，7x4矩阵输出，每个通道的直接输出，四组哑音编组可灵活对不同通道进行编组控制能够满足非常复杂的工作需求。
坚固的机架，合理的面板布局，背板接线，新颖造型，除了用于固定安装。
同样适合流动演出明智选择。
GB4 使用手册目录：供电设备安装-———————————————————————————3音频系统接地——————————————————————————— 3系统电平调整-———————————————————————————3特性————-———————————————————————————4使用————-———————————————————————————4输入通道（单声道、立体声）————————————————————5辅助输出————————————————————————————— 6功能使用—————————————————————————————7输出部分—————————————————————————————8输出功能使用——————————————————————————92—TRACK ———————————————————————————9静音编组操作———————————————————————————10矩阵操作—————————————————————————————10耳机监听—————————————————————————————10技术指标—————————————————————————————11系统线路—————————————————————————————13主输出线路图———————————————————————————15供电设备安装：GB4供电设备符合EN60065标准，检查安装地点交流电源电压值，标准电压220V 误差正负10%确认电压后，连接设备电源线，打开设备测试，查看设备是否正常。
调音台使用说明书Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前臵放大器或线路电平输入的组合式输入接口。
2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。
3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED 将亮起。
4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。
（在12KHz上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。
（在2.5KHz上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。
（在80Hz上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。
8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外臵的效果处理器联合使用或作监听输出。
9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内臵的24bit DSP效果处理器，并可连接外臵的效果处理器。
10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。
11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。
12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。
13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。
14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前臵放大器输入或立体声的左声道的LINE输入）。
15、AUX2（辅助输出2）――辅助线路2的输出接口。
16、AUX1（辅助输出1）――辅助线路1的输出接口。
17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。
Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前臵放大器或线路电平输入的组合式输入接口。
2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。
3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED将亮起。
4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。
（在12KHz 上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。
（在 2.5KHz 上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。
（在80Hz上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。
8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外臵的效果处理器联合使用或作监听输出。
9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内臵的24bit DSP效果处理器，并可连接外臵的效果处理器。
10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。
11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。
12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。
13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。
14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前臵放大器输入或立体声的左声道的LINE输入）。
15、AUX2（辅助输出2）――辅助线路2的输出接口。
16、AUX1（辅助输出1）――辅助线路1的输出接口。
17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。
调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用 Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
