安装10KV架空线路及变电所高压柜避雷器安全技术措施由于10KV架空线路及变电所高压柜避雷器已检验完毕，需重新安装，考虑现在矿井无人员入井，不通风不排水，所以在安装期间将两趟高压进线全部停电，为保证此项工作的平安顺当进行，特编制此平安技术措施：施工时间：2021年3月18日 9：00-11:00施工内容：安装10KV架空线路及变电所高压柜避雷器施工地点：地面10KV变电所、监控室影响范围：施工期间全矿停电一、施工负责人及其职责1、施工负责人为机电队队长王雄伟，监督、协调处理施工过程中消失的问题，并准时汇报。
2、施工前，施工负责人必需对施工地点的状况了解清晰，并把握有关平安技术措施和施工要求，要做到平安施工。
3、施工负责人负责清点工具、材料、人员，并检查确认施工工具平安牢靠，材料足量。
4、施工负责人负责统一指挥，分工明确，确保工作的平安顺当进行。
二、施工预备1、施工材料施工单位及作业人员要预备齐全施工工具及材料。
包括脚扒、平安帽、平安带、绳索、高压验电笔、放电棒及配套电工工具等。
2、施工基本步骤联系白窑开闭所停电验电、放电、打短路接地安装架空线路避雷器安装变电所高压柜避雷器拆除短路接地联系白窑开闭锁送电三、质量标准1、安装的避雷器要根据使用地点精确进行安装。
2、安装时连接避雷器的螺丝、弹垫、平垫要齐全，螺丝要拧紧不得松动，安装完毕后要检查开关柜内是否有遗忘的工具等。
3、送电后要观看一段时间，电压表、电流表、带电指示器等仪器仪表是否显示正常，确认没有问题后方可离开现场。
四、平安技术措施1、由施工负责人贯彻，全部人员参与学习本措施并签字。
2、凡患有高血压、心脏病、癫痫病、精神病和其它不适于高空作业疾病的人禁止登高作业，严禁酒后登高作业。
3、现场电工及变电所值班人员必需经过专业培训并考试合格，持证上岗。
4、停、送电时严格根据停、送电挨次进行操作。
5、停电前，机电队要对通讯联络系统、人员定位系统、监测监控系统的备用电源进行检查，确保备用电源能有效的起到作用。
10kV配电架空线路避雷措施作者：白鹤来源：《科学导报·科学工程与电力》2019年第17期【摘 ;要】随着我国经济的快速提升，人们对电力使用需求的可靠性和稳定性要求变得越来越高。
10kV配电线路以及设备出现故障不仅会给人们的生活带来不便，同时也会给企业造成巨大的经济损失，进而降低电力公司供电服务的水平。
近些年来因为雷电所导致的电力事故层出不穷，在整个电力事故原因中占据很大的比例，所以要对10kV配电线路设置中的防雷工作进行探讨，提出相应的防范保护策略。
【关键词】10kV;架空线路;避雷措施1雷击对架空电力线路存在的主要危害形式架空电力线路在受到雷击作用时，会导致其内部出现绝缘闪络，其主要被表现在两个方面。
首先，绕击。
这种形式主要是指其雷电在相线上进行直接作用，其遭受点击的概率，在一般情况下都与雷电在架空电力线路上定向和先导发展具有一定联系，如果其对应的迎面先导导线表现为向上发展，则在其遭受到雷击作用后，就会导致绕击损坏情况的出现。
与此同时，其出现概率也与导线的数量、其分布形式和其临近的路线情况等相关。
其所在地势的影响也相对较大，在一般情况下，其山区环境中的绕击概率相对较高，甚至会达到平原地区的3倍左右。
其次，反击。
反击形式在电力架空线路方面也是常见的，在其对应的雷击杆和塔顶上的避雷针或是避雷线在遭受到雷击后，会促进其雷电流的产生，实现接地，导致杆塔的电位升高，并使其导线上产生感应过电压。
在这种情况下，促进其塔体电位和相导线感应电压合成电位差升高，使其高过高压送电线路绝缘闪络电压值，则会导致导线和杆塔之间出现闪络情况，也就是反击闪络。
2加强10kv配电架空线路防雷技术的必要性10kv架空线路的防雷技术的开发，首要要了解的是雷电是如何产生的。
闪电是在气流作用下在大气层或大气中发生的异质电荷的累积，导致某处被破坏。
电荷中和会产生声音，光线和电力的强烈物理现象。
這种放电过程会产生强烈的闪电和响亮的声音，这通常被称为“电雷电”。
10kV供配电线路防雷接地工程的施工方法摘要：雷击属于严重的自然灾害，从现阶段的数据来看，10kV供配电线路的雷害事故发生频率还是相当高的，对于国家配电网的供电可靠性和电网的安全造成了相当严重威胁的同时，也对人们的日常生产生活带来了很多的不利影响。
在此种情况下，就需要对10kV供配电线路的防雷保护措施进行不断的研究，从而提升10kV供配电线路的耐雷水平。
关键词：防雷接地；10kV供配电线路；施工雷电是引起10kV供配电线路安全问题的重要因素，尤其是在雷雨频发的季节，雷电引起的电网安全问题会给人们的生命安全和财产安全带来直接损害，防雷接地工程是保护高压电网安全、稳定、可靠运行的重要工程。
本文针对10kV供配电线路的防雷接地工程，分析了架空地线、避雷器与接地电阻这三种供配电电路常用的防雷措施，然后重点讨论了人工接地体、自然接地体、接地干线和避雷针等防雷装置的施工技术。
1、10kV供配电线路常用防雷措施1.1架空地线架空地线是一种保护架空供配电线路的防雷装置，架设于供配电线路下面，是供配电线路结构的重要构成，又可称为避雷线。
架空地线的安装可以减低雷害事故的发生概率，保证线路的安全运行。
在安装霹雷针较困难的较大区域，比如占地面积广阔的（超）高压变电所，架空地线是一种重要的防雷措施。
此外，特殊改进过的架空地线可用作通信用途，即兼任通信电缆的作用，具备防雷、通信两用的功能。
1.2接地电阻接地电阻是指电流从接地装置导入大地，再经由大地向远方或者其他接地体时，所产生的电阻。
此电阻值由接地线的电阻、接触电阻、两接地体之间的大地电阻构成。
大地电阻率、接地体的外形及其入土深度等均是影响接地电阻值大小的因素。
接地电阻可用于建筑物的防雷接地。
1.3避雷器避雷器是一种用于变电站保护设备的防雷装置，当雷电来临时，强大的冲击电流作用于避雷器，避雷器首先放电，将雷电对地短接，使雷电的电压幅值在设备的可承受范围内，从而避免瞬间过压的危害。

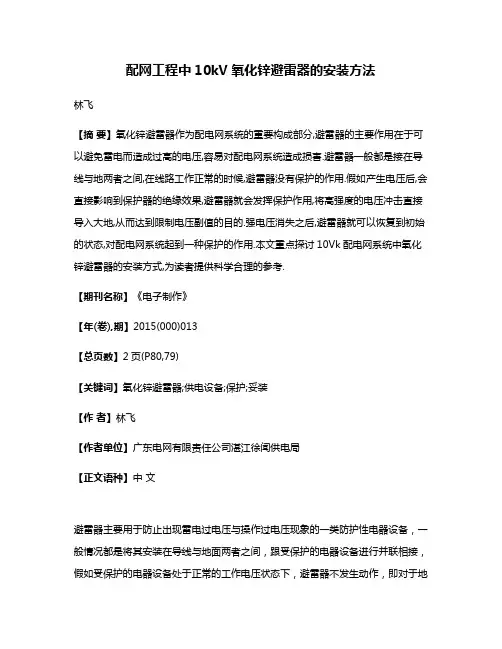

配网工程中10kV氧化锌避雷器的安装方法林飞【摘要】氧化锌避雷器作为配电网系统的重要构成部分,避雷器的主要作用在于可以避免雷电而造成过高的电压,容易对配电网系统造成损害.避雷器一般都是接在导线与地两者之间,在线路工作正常的时候,避雷器没有保护的作用.假如产生电压后,会直接影响到保护器的绝缘效果,避雷器就会发挥保护作用,将高强度的电压冲击直接导入大地,从而达到限制电压副值的目的.强电压消失之后,避雷器就可以恢复到初始的状态,对配电网系统起到一种保护的作用.本文重点探讨10Vk配电网系统中氧化锌避雷器的安装方式,为读者提供科学合理的参考.【期刊名称】《电子制作》【年(卷),期】2015(000)013【总页数】2页(P80,79)【关键词】氧化锌避雷器;供电设备;保护;妥装【作者】林飞【作者单位】广东电网有限责任公司湛江徐闻供电局【正文语种】中文避雷器主要用于防止出现雷电过电压与操作过电压现象的一类防护性电器设备，一般情况都是将其安装在导线与地面两者之间，跟受保护的电器设备进行并联相接，假如受保护的电器设备处于正常的工作电压状态下，避雷器不发生动作，即对于地面处于断路的状态，假如发生过电压现象，同时影响到受保护设备的绝缘性能时，避雷器会马上执行相应的动作，促使电压冲击所产生的电流导入到大地，从而可以实现调控电压幅值的具体作用，维持电气设备较好的绝缘性能，假如过电压的现象已经消除，避雷器则会立马恢复到原始的工作状态。
一般的分类大概有保护型间隙、管道型避雷器、阀门型避雷器以及氧化锌材质的避雷器等，伴随着氧化锌化学合成材料的广泛应用，同时氧化锌材质的避雷器具有体积小与质量小的优点，在10KV 规格的配电系统中氧化锌材质的避雷器能够很好地代替旧式的阀门型避雷器。
在实际的安装调试过程中，却存在着各种不同的具体安装方式，部分安装方式无法充分发挥出避雷器系统本身的有效作用。
1按断路器或隔离开关在配网中的作用来确定安装方式1.1 当断路器或隔离开关在两条线路之间起联络作用时如果断路器与隔离开关直接应用线路之间发挥联络的作用时，两条线路相互之间在正常工作状态下有各自独立的供电电源，这时候断路器与其相对应的隔离开关所发挥的实际作用即为：当其中的一条线路对应的供电电源处于停滞状态，应当关闭这个断路器及相对应的隔离开关，这样就能够确保这个线路对用户正常供电，发挥着互相转换的重要作用，只有当这个断路器及其相对应的隔离开关处在合闸的工作状态时，大部分的时间由于两条线路之间存在各种的供电电源，通常都是处在分闸的工作状态，避雷器的关键作用在于保护断路器位于两侧的隔离开关断口，这时候避雷器需要安装在隔离开关线路的一侧位置，如图1所示。
10kV架空线路避雷器的使用发布时间：2021-04-28T10:55:07.483Z 来源：《电力设备》2020年第33期作者：李瑞奇李凡[导读] 摘要：当前，随着我国飞速发展，社会经济水平逐步提高，电力需求逐步增加，供电可靠性日益突出。
（国网渭南供电公司陕西渭南 714000）摘要：当前，随着我国飞速发展，社会经济水平逐步提高，电力需求逐步增加，供电可靠性日益突出。
在春季和秋季，架空配电线经常因雷击而跳闸和断开。
因此在配置配电架空线时必须采取良好的防雷措施。
根据工作线路的实际配置，完善防雷配置措施，可以有效控制配电线路的雷击跳闸次数，避免因雷电影响而损坏10kV架空配电线路，确保日常电力的供应以及人员安全。
关键词：配电网；架空线路；10kV；防雷措施近年来，由于雷击引起的配电线路跳闸数量增加，这不仅导致设备损坏不能正常工作，而且降低了供电可靠性。
架空配电线路中的雷击一直威胁着配网运行安全，为减少配电线路中的雷击故障，相关人员还必须采取相关措施，以确保供电线路的正常运行。
1雷电对配电线路的影响配网线路的安装方法通常是高架水泥杆。
使用的大多数电线是JKLYJ型绝缘电线和LGJ型螺旋线的一部分。
当前的防雷措施是在杆顶横担上安装避雷器。
大多数配电线路位于平原、丘陵和一般高山上。
当春季和秋季发生雷电时，配网线路设备会受到雷电、雷击和断开连接的干扰。
根据最近的雷电位置统计，雷电点主要位于绝缘体、电线等中，其中绝缘体占一部分。
在正常情况下，放电间隙是在架空线上设置的，但是，如果塔架直接受到雷击，则线路可能会跳闸，并且供电可能会中断。
雷电击中线路时，主要影响配电线路的物理状况和输电线路的安全。
由于电磁效应、机械效应和热效应，当线路被雷击时，热电缆附近的材料特性会发生变化，从而对线路运行造成隐患。
2 10kV架空配电线路中的两种雷电过电压类型2.1感应雷电过电压感应雷电过电压意味着，当雷击周围的地面时，由于配电线导体的电磁感应会产生较大的过电压。
10kV配电线路防雷雷电是一种自然天气现象，产生的电流和电压都非常大，因此对于电力设备和线路构成了巨大的威胁。
10kV配电线路是城市电网的重要组成部分，防雷工作对于确保电网正常运行和居民用电安全至关重要。
本文将介绍10kV配电线路的防雷措施。
一、设备接地设备接地是防止雷击电流通过设备或线路引起设备损坏的重要手段。
10kV配电线路的设备接地应符合国家相关标准和规范，并依据现场实际情况选择合适的接地方式，如土壤接地、接地网接地等。
设备接地电阻应符合要求，保证设备接地良好，为线路的防雷提供可靠的基础。
二、避雷器避雷器是防止雷电高压通过线路引起设备中毁灭性击穿的主要措施。
10kV配电线路中应设置避雷器，它是保护线路设备不被雷电击穿的第一道防线。
避雷器的额定击穿电压应适应线路电压等级，并应定期检测和维护，确保其正常工作状态。
避雷器的安装位置应根据电网的实际情况确定，一般选在10kV变压器的输入侧或母线柜附近。
三、接地引下保护器接地引下保护器是保护设备在雷电入侵时迅速放电到地，减少雷电对设备的危害的重要设备。
它通过与设备的地线连接，当雷电入侵时，引下保护器快速放电到地，将雷电瞬间释放。
接地引下保护器的选择和布置应根据线路的实际情况确定，以达到最佳的防雷效果。
四、防护屏蔽10kV配电线路通常会穿过建筑物、树木或其他高大物体附近，这些物体会成为雷电击中线路的潜在风险。
在这些区域应设置防护屏蔽，减小雷电击中线路的可能性。
防护屏蔽可以采用导线网或金属罩等形式，将线路包裹在以形成一个保护层，减少雷电的侵害。
五、定期巡视和检测定期巡视和检测是10kV配电线路防雷工作的重要内容。
通过定期巡视和检测，可以及时发现和排除设备接地不良、避雷器失效、接地引下保护器故障等问题，确保线路的防雷设施处于良好状态。
定期巡视和检测的频率应根据实际情况确定，一般为每年1-2次。
六、培训和宣传防雷工作涉及到多个方面的知识和技能，因此要加强对工作人员的培训和宣传。
配网工程中10kV氧化锌避雷器的安装方法摘要：本文介绍了10kV氧化锌避雷器在配网工程中的安装方法。
为了确保设备的正常运行，需要严格按照相关的规范和要求进行安装。
文章阐述了避雷器的基本结构和工作原理，重点介绍了避雷器的选型、安装位置、接线方式和接地方法等内容。
通过合理的安装方法和严格的质量控制，可以保证10kV氧化锌避雷器在配网工程中的安全可靠性。
关键词：10kV氧化锌避雷器；配网工程；安装方法；质量控制；安全可靠性正文：一、10kV氧化锌避雷器的基本结构和工作原理10kV氧化锌避雷器是一种用于保护配网系统设备和线路的重要设备。
它由氧化锌块、陶瓷套管、端子板和绝缘支架等组成。
其工作原理是依靠氧化锌块的非线性电阻特性，将线路上的过电压导向地面，从而保护设备和线路免受雷电侵害。
二、避雷器的选型10kV氧化锌避雷器的选型应根据所在区域的雷电活动情况、线路的电压等级和容限、设备的安全指标等因素进行综合考虑。
一般情况下，应选择具有合适的放电电压和能量吸收能力的避雷器，以保证其良好的防雷性能。
三、避雷器的安装位置避雷器的安装位置对于其防雷效果具有至关重要的影响。
一般情况下，避雷器应安装在设备输入端、输出端和中间的隔离开关之间，以最大限度地防止设备和线路受到雷电侵害。
四、避雷器的接线方式避雷器的接线方式应根据其安装位置和线路特性进行选择。
一般情况下，避雷器的接线应采用无铅线或导体绝缘层，以保证电气接触的可靠性和安全性。
五、避雷器的接地方法避雷器的接地方法应遵循国家有关规定和标准，采用可靠的接地电阻，并注意接地电阻的均匀性和稳定性，以保证其可靠地将过电压导向地面。
六、质量控制为了保证10kV氧化锌避雷器在配网工程中的安全可靠性，需进行严格的质量控制。
安装现场应符合相关规定和要求，各部件的材料和配件应符合产品标准和技术要求。
并进行现场验收和检测，确保设备的质量和可靠性。
七、结论在配网工程中安装10kV氧化锌避雷器是保护设备和线路免受雷电侵害的重要措施。
10kV配电架空线路避雷措施摘要：城乡电网主要为10kV架空配电线路，该线路途径存在着复杂的地理环境，且处于较低的绝缘水平，因雷击造成事故而跳闸的概率较高，在配置架空配电线路时，需实施良好的防雷措施。
依据运行线路的实际配置中，改善防雷配置措施，可对配电线路的雷击跳闸率进行有效控制，避免因雷击影响而对10kV架空配电线路造成损伤，保证日常生活中人们的安全用电。
关键词：10kV架空；配电线路；防雷措施在雷电影响下，配电线路周围有磁场产生，线路上连接的设备出现放电效应，就必然会导致线路损坏。
雷电是客观存在的，无法抗拒，为了避免10kV配电线路运行受到雷电的影响，就要针对10kV配电架空线路雷害事故进行分析并采取有效的防雷，确保10kV配电线路安全稳定运行。
1 雷电的破坏在10kV线路的布设过程中，主要采用架空线的方式。
有一些线路处于郊区或是野外很容易成为雷电袭击的对象。
经过统计，我们发现在配电线路上出现电压超出85%的过电压数量，其中15%的原因都是由于雷电导致的。
1.1 雷电感应。
天空中的带电云层和与大地之间产生的巨大静电场。
在雷击作用下出现大范围的电力释放，当正负电荷与附近地面中的导体、电力线路以及金属设备相接时，就会产生束缚电荷。
由于无法快速疏散电荷而形成了感应过电压。
尤其是当雷击放电与输电线路相交时这种感应器过电压的数值可达到数百千伏，瞬间导致整个电力网络中的线路由于电流和电压过大出现绝缘闪络的现象，进而影响到整条线路上的所有连接的电气设备受到破坏。
1.2 直接雷击。
当雷电直接击打在架空电线路或是与建筑物接触时，强大的雷电所造成的电波会沿着输电线路直接进到建筑内部。
同时高电位以及闪络放电的原因造成室内电气设备的损坏。
雷电生成的电流值和电压数值非常高，低则几万伏瞬间电压值可达到几百万伏。
而且它出现的时间非常短暂，短时间所释放出的巨大能量从功率角度来看具有强大的破坏力。
2 10kV架空配电线路防雷措施雷击事故主要是影响10KV架空配电线路供电可靠性的主要因素。
10kV避雷器安装规范
依据省企业典设要求，现对10kV避雷器安装工艺及施工关键点重申以下：
1. 避雷器应安装牢靠、排列整齐，引线相间距离及对地距离应符合要求要求。
2.避雷器引流线要尽可能短而直、连接紧密，不许可中间有接头，引流线应使用截面积大于50mm2 10kV绝缘线。
(严禁使用0.4kV BLV接户线)
3.避雷器接线端子和引线连接应可靠，上端引流线和下端接地线应使用铜铝端子连接，连接部位不应使避雷器产生外加应力（详见下图）。
4.避雷器引流线和电源连接处应采取扎线，扎线长度应大于15厘米，裸露带电部分宜进行绝缘处理（详见下图）。
5.避雷器引下线应可靠接地，紧固件及防松零件齐全，引下线应使用截面积大于50mm2铝线或截面积大于35mm2铜绞线。
10kV配电线路防雷10kV配电线路是城市和乡村电网的重要组成部分，它承担着将高压电能分配到不同的用电场所的重要任务。
而在电力系统中，防雷工作也显得尤为重要，特别是在雷电活跃的夏季，雷击给配电线路带来的损失不容忽视。
在10kV配电线路建设和维护中，防雷工作尤为重要。
10kV配电线路的防雷措施包括以下几个方面：1. 设计防雷：在设计阶段，可以采用合理的线路结构，避免穿越雷区和高危区域，减少雷击风险。
合理选址、线路架设、接地等设计工作可以有效地提高线路的防雷能力。
2. 地线设置：地线是10kV配电线路防雷的重要组成部分，它将雷电击中的电荷导入地下，减少了对线路本身和设备的影响。
合理设置地线可以有效地降低线路的雷击风险。
3. 避雷器安装：避雷器是10kV配电线路防雷的关键设备之一，通过合理设置避雷器，可以将雷击引入地线，保护线路和设备不受雷击的影响。
避雷器的选型和安装位置非常关键，需要根据具体情况进行合理的设计和安装。
4. 设备接地：10kV配电线路中的各种设备都需要接地，以确保在雷击时能够及时排除雷电，保护设备不受损坏。
合理的设备接地设计可以有效提高线路的抗雷击能力。
1. 施工中的防雷措施：在10kV配电线路的施工中，应该根据实际情况采取合理的防雷措施，避免在雷电活跃时进行高空作业和金属焊接等易受雷击的工作，确保施工人员的人身安全。
2. 定期巡检维护：10kV配电线路的防雷工作需要定期进行巡检和维护，及时发现并排除线路中的缺陷和故障，确保线路的正常运行和抗雷击能力。
3. 防雷设备的检测维护：对于避雷器、接地装置等防雷设备，需要定期进行检测和维护，以确保其正常工作并及时更换损坏的设备，保证线路的防雷性能。
10kV配电线路防雷工作的重要性不言而喻。
对于城市和乡村的电网来说，雷击对配电线路和设备的损坏往往是不可估量的，甚至可能带来电网瘫痪和事故。
加强10kV配电线路的防雷工作，提高线路的防雷能力，不仅可以保障电网的正常运行，还能有效避免损失和事故的发生。
10kV配电线路的防雷与接地技术摘要:10k配电线路是目前电力行业使用最为广泛的一种线路，与人们的日常生活密切相关。
其中，雷电是危害供配电线路的重大因素，因此研究10kV供配电线路的防雷接地施工技术是十分必要的。
为此，本文论述了雷击分类以及危害，就10kV供配电线路防雷接地施工技术进行了详细的分析与探讨。
关键词:配电线路；雷击；接地措施；施工技术引言近年来我国电网技术的发展和进步势头迅猛，但是由于雷击导致的配电线路事故仍然频繁发生。
10kV配电线路作为电网的重要构成部分，经常受到雷害事故的影响，引起1OkV配电线路接地或故障跳闸，造成线路停电，雷害不但会严重危害了配电网的供电可靠性和电网安全，还会危害人们的生命安全，尤其是电网从业人员的人身安全。
因此，为了防止配电线路雷击事故的频繁袭击，必须大力研究10kV配电线路的防雷与接地措施，减少雷击对配电线路运行的影响，使得10kV配电线路能够安全、可靠地运行。
1 雷击分类以及危害1.1 雷击分类①直击雷。
直击雷主要就是指带电的云层直接对某物进行猛烈地放电，其破坏力十分巨大。
依据我国相关规定，10kV及以下配电线路以及设备一般不会单独设立避雷设备，如避雷线或者是避雷针等，这是因为直接击中配电线路的概率较低。
②感应雷雷击过电压。
在雷云放电之前，线路上的正电荷会不断向电场突变点周围的导线靠近，逐渐演变为束缚电荷，负电荷也会被排斥到两端运动。
雷云在放电时，负电荷会快速中和，正电荷的束缚力逐渐消失，最终通过电压波的形式向两端传播，形成静电感应过电压。
此外，直击雷放电的进行会逐渐形成强大的脉冲磁场，当磁力线经过配电线路地线和大地之间时就会形成电气回路，在短时间内就会产生电磁感应过电压。
在静电感应过电压以及电磁感应过电压综合作用下，最终产生感应雷过电压，其幅值较高，可达400～500kV，高出设备雷电冲击耐压许多，容易引发故障。
1.2 10kV配电线路雷击过电压的危害虽然当前的科学技术水平较高，但是由于配电箱线路长期暴露，其会受到自然环境的影响，由此可见雷害事故是不能完全避免的。
浅谈10kV避雷器安装及维护发表时间：2019-08-21T16:38:50.353Z 来源：《河南电力》2018年24期作者：梁财[导读] 避雷器的作用是为了避免雷电过电压以及操作过电压，一般在导线与地之间接设，并联被保护设备，在常规工作电压下运作的设备避雷器不产生反应，也就是呈断路的形式梁财（清远英德供电局）摘要：避雷器的作用是为了避免雷电过电压以及操作过电压，一般在导线与地之间接设，并联被保护设备，在常规工作电压下运作的设备避雷器不产生反应，也就是呈断路的形式，只要过电压并且对设备造成危险的情况下避雷器即刻启动，把电压冲击电流引入地面，对电压幅值进行限制，起到保护设备的效果，电压消失之后避雷器为初始状态，本文主要分析了10kV避雷器的安装与维护工作供参考。
关键词：10kV避雷器；安装；维护前言一般来说，避雷器分为阀门型避雷器、保护型间隙和氧化锌材质避雷器等等，随着氧化锌才来的普遍推广，该材质的避雷器有着质量小及体积小等诸多优势，在10kV配电网中氧化锌避雷器可以更好地弥补旧式阀门型避雷器的不足之处。
在具体安装调试工作上，有着多种安装形式，一些安装形式难以将避雷器系统自身的作用充分发挥出来。
氧化锌避雷器为新型避雷器，使通过氧化锌压敏电阻组成，所有压敏电阻具备开关电压称作压敏电压。
小于压敏电压工作时，具有较大的电阻值，等同于绝缘，在冲击电压情况下要其电压大，压敏电阻低值击穿等同于短路，这种状态能够恢复，比其电压高的电压消除之后又处于高阻的状态，所以在电力线路中，若装设氧化锌避雷器，雷击的情况下雷电波高压击穿压敏电阻，雷电进入到地面，电源电压在安全区间中，能够保护电器设备。
所以可不隔离阀片和工作电压。
其电压高于定值的情况下，阀片“导通”把大电流经过阀片传至地面，残压低于被保护设备耐压，进而起到保护的效果。
另外作用电压下降到动作电压下的情况下，阀片停止“导通”并达到绝缘，所以这个过程中不会出现电弧燃烧的情况，氧化锌避雷器中导线引出至地面，其中与泄露电流表串联，对避雷器阀片绝缘情况进行查看。
10kV环网供电防操作过电压避雷器的安装位置近年来，10kV环网供电系统的应用越来越广泛。
它通过将高压线路串联成环的方式，实现了区域间的电力互通和备用电源，为城市的电力供应保障提供了重要的支持。
然而，在环网供电过程中，常常会出现瞬间过电压等干扰，影响电力设备的正常运行。
因此，在环网供电系统建设过程中，必须充分考虑过电压保护的问题，从而保障供电的可靠性和稳定性。
在环网供电系统中，防操作过电压避雷器的安装位置非常重要。
防操作过电压避雷器是安装在环网节点的重要设备，它能够在一定程度上保护电力设备免受电力干扰和损坏。
因此，防操作过电压避雷器必须安装在合适的位置，以发挥其最大的作用。
首先，防操作过电压避雷器应该安装在电容器组和变压器的中性点上。
电容器组和变压器是环网供电系统中的重要设备，经常受到瞬间过电压的影响。
如果防操作过电压避雷器安装在这些设备的中性点上，可以有效地保护它们免受瞬间过电压的损害。
此外，从安装位置上看，电容器组和变压器的中性点是供电系统中较为稳定的区域，这也有利于防操作过电压避雷器的稳定性和可靠性。
其次，防操作过电压避雷器可以安装在架空线路杆塔上。
架空线路是环网供电系统中最为显眼的设备，也是最容易受到瞬间过电压的影响。
因此，在架空线路杆塔上安装防操作过电压避雷器，可以有效地保护架空线路免受过电压的影响，提高供电系统的稳定性和可靠性。
最后，防操作过电压避雷器还可以安装在发电机端子箱和断路器旁边。
这些设备的工作环境非常恶劣，容易造成设备损坏和电力干扰。
安装防操作过电压避雷器可以提高发电机和断路器的工作稳定性，保障供电系统的正常运行。
综上所述，防操作过电压避雷器的安装位置非常重要。
在环网供电系统的建设过程中，必须充分考虑设备的安装位置，选择合适的安装点位，以提高防操作过电压避雷器的保护效果，保障供电系统的稳定和可靠运行。
除了防操作过电压避雷器的安装位置，其设计及选择也是非常重要的。
防操作过电压避雷器必须能够在电力设备受到瞬间过电压的时候，迅速地引导过电压电流，并将电力设备与过电压隔离，从而保护电力设备免受损害。
.
10kV避雷器安装规范
根据省公司典设要求，现对10kV避雷器安装工艺及施工要点重申如下：
1. 避雷器应安装牢固、排列整齐，引线相间距离及对地距离应符合
规定要求。
避雷器的引流线要尽可能短而直、连接紧密，不允许中间有接头，引流线应使用
截面积不小于50mm2 的10kV绝缘线。
(严禁使用0.4kV BLV接户线)
3.避雷器接线端子与引线的连接应可靠，上端引流线和下端接地线应使用铜铝端子连接，连接部位不应使避雷器产生外加应力（详见下图）。
于度线长应大线应源流雷器引线与电连接处采用扎，扎避4. 下详理缘行宜部带裸米15厘，露电分进绝处（见图）。
'.
.
下，引件齐全，紧固件及防松零接雷5.避器引下线应可靠地22绞铜的积不小于35mm于积不小50mm截的铝线或面面应线使用截线。
安
装前检查.
,必须经进检查方可进入安装为确保断路器安全可靠运行
有无裂纹及其如导电杆上绝缘保护层是否完好,包装拆除后,先检查断路器外观,a..
铭牌数擗是否与订货要求相符等有否因运输原因造成损伤外壳表面如何,,它缺陷,.
备件和文件是否齐全b.检查随机附件,、“分”应能分、合灵活,检查断路器操作机构的动作性能,,次c.手动试操作5~10..
“合”及“储能”指示正确工频耐42KV/1min对断路器主回路同极断口间，相间及相对地和控制部分进行d. 压试验。
安装2.并将断路器牢固地固定在按照断路器的安装尺寸和电力工程要求制作固定支架,a..
支架上. ,联结导线端子与断路器进出线端子的螺栓应拧紧以保证接触良好b.. 控制电路按线路图联结正确c.
'.。
10kV避雷器安装规范
根据省公司典设要求，现对10kV避雷器安装工艺及施工要点重申如下：
1.避雷器应安装牢固、排列整齐，引线相间距离及对地距离应符合规定要求。
2.避雷器的引流线要尽可能短而直、连接紧密，不允许中间有接头，引流线应使用截面积不小于50mm2的10kV绝缘线。
(严禁使用0.4kV BLV接户线)
3.避雷器接线端子与引线的连接应可靠，上端引流线和下端接地线应使用铜铝端子连接，连接部位不应使避雷器产生外加应力（详见下图）。
4.避雷器引流线与电源连接处应采用扎线，扎线长度应大于15厘米，裸露带电部分宜进行绝缘处理（详见下图）。
5.避雷器引下线应可靠接地，紧固件及防松零件齐全，引下线应使用截面积不小于50mm2的铝线或截面积不小于35mm2的铜绞线。
