乐视超级电视-S40维修手册V1.0
- 格式:pdf
- 大小:1.73 MB
- 文档页数:24
乐视电视维修中心温馨提醒:很多用户都在讨论乐视电视黑屏维修的问题,其实故障原因是多种多样的,要想一下子解决这个问题还是比较复杂的,今天乐视电视维修中心就和大家一起俩聊聊这个现象出现的原因和维修方法吧!乐视液晶电视黑屏故障案例一乐视26L16SW液晶电视(机芯号:8R01)故障现象:开机黑屏有时开机正常,而且只要不关机就一直正常.关机再开机后出现黑屏或竖直彩条,连续开机多次也很难再正常.开盖测电源板输出的16V 供电为17.2V,测至U2(AP1510) (块DC-DC变换)4脚输入17V正常,而5\6脚输出脚电压为3.2V,该脚正常应该输出5v电压,现在输出3.2v明显不正常,检查U2(AP1510)外围相关电路没有发现故障元件,代换U2(AP1510)后开机故障排除。
如果大家手头没有此块代换,可以在U2(AP1510)的4脚16V电源和输出脚5、6脚外接的电感输出端并联接了一个7805三端稳压应急维修。
工作场所的电视维修工程师乐视液晶电视黑屏故障案例二乐视32寸液晶电视型32L01HM故障现象:开机只出现乐视的字就黑屏,该机是背光板通病,我们修过对台这种问题,用户去年底买的新机子,到今年新年就出现了,开机时正常,乐视的字出现后就应该出图像时就没有了,成黑屏,声音正常。
拆机查看时发现背光板高压逆变器和前面的控制三极管都是空焊(即在厂家生产时铜皮上没有上上锡膏造成元件的个别脚位与铜皮是直接贴着的没有焊接),加锡补焊后故障排除。
乐视液晶电视黑屏故障案例三一台乐视32L01HM 电视电源输出5 V 11.5V 24V 主板到高压板开屏信号0V 按遥控接收头有反应黑屏无声音主芯片用风枪吹一遍晶振复位都检查了强制可以点亮屏无字符无声音遥控开关机没反应拆下25X16 一直亮红灯电源也关闭。
总线电压SDA,SCL,电压是不是偏低逐个断开总线脚上的元件断开高频头数据时钟引脚后总线电压恢复正常,代换高频头后故障排除。

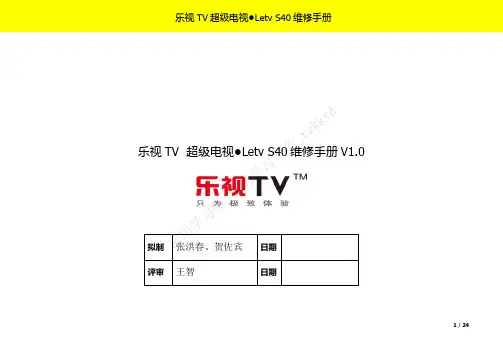

乐视TV 超级电视●Letv S40维修手册V1.0拟制 张洪春、贺佐宾 日期 评审 王智日期试用学习版_仅供学习参考_tsk k y d修订记录版本号日期作者修订描述V1.0 初稿完成试用学习版_仅供学习参考_ts kk yd目录1. 产品简介 (2)2. 产品技术规格 (2)3. 维修指南 (4)3.1 文档使用说明 (4)4. 维修注意事项及维修使用的工具 (4)4.1 维修注意事项 (4)4.2 维修使用的工具 (5)5. LETV-S40主板介绍 (6)5.1 LETV-S40主板原理框图 (6)5.2 LETV-S40主板实物图 (7)6. LETV-S40主板维修介绍 (8)6.1常见故障判别与维修 (8).6.1.1 开机问题 (8).6.1.2电视画面停留在开机LOGO (11).6.1.3网络连接问题 (11).6.1.4电视画面正常,无声音 (12)6.2功能单元 (13)6.2.1 ATV问题 (13)6.2.2 PC问题: (14)6.2.3 HDMI问题: (16)6.2.4 AV_IN问题: (16)6.2.5 AV_OUT问题: (17)6.2.6 YPBPR问题: (18)6.2.7 同轴问题: (19)6.2.8 USB无法连接 (19)6.3 遥控问题 (22)6.3.1 不遥控 (22)6.3.2遥控距离短,遥控角度小 (22)试用学习版_仅供学习参考_ts kk yd1.产品简介(加入整机的机构图片整理)2.产品技术规格硬件芯片Processor(处理器):MSD6A801FVA。

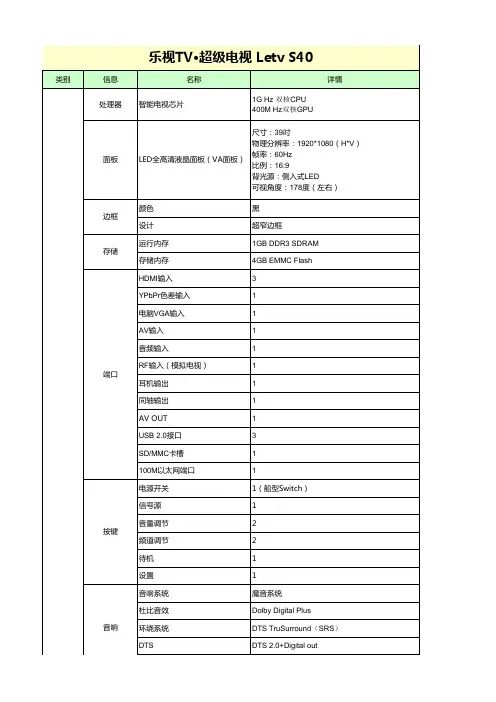

DRAM(内存):1GB, DDR3。
FLASH:4GB Flash。
网络接口以太网口:1个10/100自适应以太网口,RJ45,需明确标识为“网络”。
Wi-Fi:802.11 b/g/n。
音频接口数字音频接口:SPDIF。
耳机接口:EARPHONE。
视频接口HDMI接口:3个HDMI接口,面板标示为 "HDMI"。
www .jw 1 A 戸戸L -IAZOEO S40 Air s LED MtlSitS DC-DC 鶴工幅理躺修□李洪臣乐视S40 Air 型LED 液晶电视采用电源、背光二合一板,通电后输出12V 和30V 电压,前者 供给主板,经主板上的DC-DC 电路转换成5V 、3.3VJ.8V.1.2V 等电压,如图1所示。
tS ypc-pc1. 3.3Vsb 电压上电,开关电源输出的12V 电压加到U205(NB4GI )④、⑤脚,U205内部的PWM 电路工作,在⑥脚(外接储能电感L202)产生幅度约为12Vp-p 的脉冲(如图2所示),经U205内部续流二极管整流,C269、C270滤波产生3.3Vsb 直流电 压,供给CPUo2. 1.2V 、5V 、3.3V 、1.8V 电压二次开机后,CPU 输出3V 高电平开机信号(Vsb ),三极管Q205导通,P 沟道场效应管Q203、Q204的栅极(G )电压被拉低到2.2V,Q203、Q204导通,12V 电压分别加到U206⑨脚、U201①脚。
U201与U209外围电路相同。
这两块芯片得电工作,在⑥脚分别外接储能电感(L203.L204)产生幅度为llVp-p 的脉冲(如图3所示),经U201.U209内部续流二极管整流,及外部电容 (C210、C222、C225 和 C263、C215、C266 )滤波,产生1.2V 直流电压。
U206得电工作,在⑧脚(外接储能电感L201 )产生幅度约为12Vp-p 、周期为2|is 的脉冲(如图45VL201101 9 8卩6pADPE15U2061 I 2| 34I ±G1117-ADJI. 3V8VreleviSTon I19电叽才所示)o经U206内部续流二极管整流,C822、C1308、C236滤波,产生5V直流电压,分别加到三端稳压器U802、U202和U203的③脚,稳压后输出3.3V和1.8V电压。
乐视电视机使用时间久了,难免会出现一些故障小问题。
那么家里的电视出现了故障,我们应该怎么进行维修呢?下面就给大家简单介绍一下电视机常见的故障以及维修方法。
1、自动搜台搜一下即跳掉,回到无字符的光栅状;打开内部菜单,逐项记录所有数据,更换存储器24C04,然后再打开内部菜单,将原始数据重写入新的存储器内,按“跳台”键退出内部菜单,再调整用户菜单后,即可重新搜台;2、自动搜台能收到节目号能上升,但搜完后又不存台,尤其是在使用有线电视时更为明显;节目号能上升,说明AFC、行同步信号正常,拆开机器看储器的七脚是否接地,如未接地,将储器七脚接地即可,如已接地的更换存储器;3、场频不稳,呈慢慢向下移动状;此类现象一般认为故障是在场部分,打开内部菜单抄下原始数据。
更换存储器后抄入原数据即可;4、三无,指示灯不亮;估计是配件的问题;5、图像缩小,且时大时小;测量主电压在130-90V之间波动,检测Q831、D840、R833及光耦均正常,后测到C839漏电,更换后机器正常。
6、图像扩大;怀疑故障在电源电压取样电路,更换电阻后正常。
7、开机指示灯亮,按节目键后无高压上来的声响,指示灯一闪一闪,始终无光栅出现,测主电压正常,行推动管饱和导通。
开机后按节目键有反应,说明CPU工作正常。
怀疑行反馈信号有问题。
8、开机时开关按下去立即弹出,不能开机脱开行电路后,能开机说明故障在行电路。
故拔去偏转线圈插头,接上行电路再开机,发现能开起来,怀疑行偏线圈短路。
9、图像呈底片状,画面四周沿屏幕边有一圈白框,中间呈白色“十”字型,像一个“田字”型,这是机器内部菜单中的图像测试符,故怀疑问题出在存储器中数据丢失。
快益修以家电、家居生活为主营业务方向,提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
APT=>L_IA7SICE"REPAITRING 榮事达RSD-LED3216P型液晶电榥黑屏故障裣修一台荣事达RSD-LED3216P型液晶彩电,通电后屏壳,一会儿后黑屏。
上电试机,发现黑屏时背光熄灭,由此判断故02050 0036□郭建军障原因可能是L E D背光驱动电路或者L E D灯条损坏。
该机采用三合一主板(型号:ST56R U-FP3 ),主芯片型号是T SU MV56R U U L-Z。
开机后实测开关电源输出的+ 12V、+24V、+5V电压均正常,背光驱动电路输出电压约为40V,也基本正常。
该机背光驱动芯片采用BIT3368(U2047 ),如图1所示。
在路检测U2047外围元件未发现异常,怀疑屏内灯条有问题。
用点灯仪测试L E D灯条,灯条不亮,判断屏内L E D灯条开路损坏,小心翼翼地拆开液晶屏,发现该机共有3根并联的灯条,每根灯条上串联有6只6V灯珠。
有2根灯条上的多只灯珠已明显烧焦,网购同一规格灯条3根,装机后上电,故障排除。
BI乐视Letvs40 Air液晶彩电黑屏故障雄修□黄宏章—台乐视L e t v s40 A i r液晶彩电,上电后红灯 亮,按开机键后有开机音乐声,黑屏。
拆机检测,背光驱动电路正常,判断屏内灯条 有问题。
拆开液晶屏,发现该机采用侧光式LED,有左、右两根灯条,每根灯条上有88只灯珠。
用点 灯仪实测两根灯条,右灯条上只有编号为“45 “66"号灯珠亮,点灯仪上显示的数值为“2.45V”和“0.7m A”,如图1所示;左灯条上灯珠全亮,点灯仪 上显示的数值为“57.0V”和“22.6m A”。
根据机型及灯条上标注的“I C400-F2204 (L R)-LAl”型号购回同型灯条,同时为散热良好,先在灯条粘贴处滴些丙酮,以除去残胶,然后 贴上左右灯条。
复原各部件后通电试机,故障排 除〇■。
液晶电视维修服务手册目 录机型: 50A6 DH1WK0A040350A6M DH1WK0A0502 50K5 DH1QZ0M1503 LE50A31 DH1WK0A0603机芯:MSD6A638(分体板)0090724751F 电源板:0090726261一、产品介绍 (2)1、产品外观介绍 (2)2、产品技术参数、功能特点介绍 (3)二、机芯方案概述 (5)三、机芯电路方框图 (5)四、电源分配图 (5)五、机芯板原理及维修 (6)(一)、机芯原理说明 (6)1、电源部分 (6)2、控制部分 (8)3、存储部分 (8)4、遥控/按键电路 (9)5、DDR 电路 (9)6、接口部分 (10)7、开关机静音电路 (10)8、功放电路 (11)9、Tuner射频 部分 (11)(二)、机芯板介绍 (12)1、机芯板实物图接口介绍 (12)2、机芯板实物图芯片分布介绍 (13)(三)机芯常见故障维修流程图及维修方法 (13)(四)、主要IC集成块功能引脚定义及参数............................ . (15)六、分体解码板和电源板电路图 (16)(一)、分体板解码板 (16)(二)、电源板 (16)七、产品BOM明细、结构规格书 (17)1、主要模块BOM (17)2、结构规格书 (18)八、软件升级方法 (18)1、正常升级方法 (18)2、异常升级方法 (18)液晶电视维修服务手册一、产品介绍1、产品外观介绍:(1)外观示意图:前视图(含本控按键):后视图(含端子图):(2)遥控器图片2、产品技术参数、功能特点介绍:(1)技术参数基本参数:型号 50A6/50A6M/50K5 LE50A31 产品类别(LCD/LED) LED背光颜色 黑色金色外观(窄边框/拉丝面板/高光) 高亮+喷漆遥控器 A07底座型号 LD6540壁挂型号 无图像参数:屏幕比例(4:3/16:9) 16:9屏分辨率 1920×1080运动图像处理(60HZ/120HZ/240HZ) 60HZ图像制式 PAL/ NTSC/ SECAM亮度 300cd/m2对比度 4000:1声音参数:自动音量控制(是/否) 是伴音制式 DK、BG、I、MMAXXBass平板重低音(是/否) 否SRS环绕立体声(是/否) 否九段均衡器(是/否) 否规格参数:不含底座(mm) 1127x62x656 (mm)产品尺寸含底座(mm) 1127x238x690(mm)不含底座(kg) 10.4kg产品重量含底座(kg) 10.9kg整机功率(W) 110W内置伴音功率(W) 8W*2电压范围 140-264V 50Hz环境要求 /(2)、功能特点端子:AV输入 1AV输出 1VGA 0YPbPr 1DSMB数字接口 0同轴接口 1网络接口 1USB接口 3HDMI 3模卡卡槽 0流媒体卡槽接口(SD卡) 1RF射频端子(ATV/DTV) 1数字电视接口(插入CAM+CI卡) 0耳机接口 0功能:开放式模卡平台(是/否) 否网络视频(华数/百视通/优朋/否) 华数2D转3D(偏光式/快门式/否) 否支持无线键盘、鼠标(是/否) 是内置无线WIFI(是/否) 是Android操作系统版本 4.4支持移屏/甩屏/多屏互动 否家电物联 否海尔之家 否语音控制 否画中画 否特殊功能其他手机/电脑传屏软件名称 /支持无线网卡型号 RTL8188ETV二、机芯方案概述MSD6A638一款支持国内规格的高端液晶电视机芯方案,该机芯模块视频部分支持1路A V信号输出,1路A V信号输入,1路YPbPr视频信号,3路HDMI,1路YPbPr音频,可支持3路高清流媒体USB_2.0输入,支持数字电视DTMB。
紐S40 Air液晶电鼷关电黼理隨与故關修□李洪臣乐视S 40 Air 型L E D 液晶电视的电源、背光 二合一板的型号为 715G 6998-P 01-001-003H ,其 开关电源实绘电路如图1所示。
220V 市电先经 C 9905、L 9901、C 9906、R 9901~R 9906、L 9902滤除高频干扰,再由HS 9901及C 9111-C 9114整流滤波,得到300V 直流电压, 通过开关变压器T 9101初级绕组N 1加在开关管Q 9101的漏极。
同时,220V 市电经HS 9901半波整流产生的直流电压,通过启动电阻R 9101、R 9103 送到电源芯片IC 9109( LD 7539E )⑥脚,电源起振, ⑤脚输出脉冲,开关管Q 9101工作,T 9101 N 2绕 组两端产生的交流电压经电阻R 9112限流,二极 管D 9103整流,电容C 9107滤波得到16V 电压 (开机后为19V ),通过二极管D 9109送到IC 9109⑥脚,以取代启动供电。
T 9101次级绕组N 4两端产生的交流,经二极管D 9105整流,电容C 9108、C 8601滤波后产生 30V 直流电压,供给背光电路;N 3绕组两端产生 的交流电压,经二极管D 9106、D 9107整流,电容C 9135滤波得到12V 直流电压,供给主板。
当12V 输出电压升高时,由R 9127、R 9129、R 9130组成的分压电路所得分压升高,即三端精密稳压块IC 9103(TL 431)R 极电压升高,则K 极 电压下降,光耦IC 9102①、②脚内接的发光二极 管发光增强,其③、④脚内接光敏管的导通程度加 深,IC 9109②脚电压下降,其⑤脚输出的驱动脉冲 电压占空比下降,则Q 9101在一个周期内的导通 时间变短,T 9101储能减少,次级输出电压下降, 达到稳定12V 输出电压的目的。
当12V 输出电压 下降时,其稳压过程与上述相反,输出的12V 电压I HS9901IC9144 C9104上 丄R 9104产X I I I 82^C 9111 C 9114 C 9113 C 911268 [1 68 u 68 u 1000pD 9109D 9103丄M 上K!T91011 ^1 >N 48l766rIC9109LED7539EGS 1|23%~|〇910722 m /IDSR9106 22工工。
(续表)[机型机芯故障现象故障解决措施S40MST801在线更新到35S后,有图像没声音强制恢复出厂设置X50Air MSD6A918乐视TV版登录异常软件升级S40Air MSD6A918在线升级最新版本系统后进不了系统强升023版软件S40Air MST6A918换主板后轮播只能收看一个台写入MAC、更改属性、写入KEY值,恢复出厂设置X60S咼通8064不定时出现关机强制恢复出厂设置(待机下,使用39键遥控器,输入“3、6、9”后按“确认”键)S50-2D MST801在线升级后死机重写引导数据S40MST801U盘强制升级进度条不动写MBOOT后进行强制升级X50Air MSD6A918电视不接收红外遥控信号更换红外接收板上的电容C204S40MST801更换主板后图像倒置且偏绿强升对应屏软件2.电源板故障查询表机型电源类别故障现象故障部位S40Air6A918三无更换高压电容C9114(222p,F/2kV)和保险管F9901 X50Air918不通电,指示灯不亮更换D9104X50Air918有声无图更换Q8606X608064无图更换Q205MMBT4401S50Air918三无更换D9104(SK510C)S40MST801自动关机代换IC9304S503D MST801三无更换Q601(10N/60)和F101(T4.0A/250V)X50AIK MSD918不定时背光不亮补焊插座CN9101S40MST801三无更换光耦IC9303S40Air MSD918不通电更换LX1S50MST801不开机更换R9317(1.5MQ)乐视超级电视超3X43彩电主板到各接功能小板接口电路图□陈进AF>T=>L-IANOE REPAIRINGG P IO. Light L£DToR& 3D Emitteffl] LFD_.R»——⑴ LEDJWd》一Light Bar PWM3D Mode列3I UPanel LRto IR TX3P3V_StandbyOLED LIGHTR1331R1319IJ0IB-9AWB-DKTo IR & 3D Emitter3P3V_Standby O-D13O2BAV99/DM氓SRL?1^W ^KZJ[3J 3D..S0_60..Sa^[11] L…R.OUT》IRInixit ⑺戡切3P3V_Standby O+5V_NORMALC3P3V_Standby93P3V_Standby5v_Standby3P3V_Standby 3P3V_StandbyRTCD1604PMEG4005EJ/DNI5V_Standby3P3V_Standby 9R1796 a A a S1/DI-----1.2.1214,15] M丄 迎/DfIMS ” M S DA g ®肿3P3V_gandby TP2O9。
w w w.jw 1989.c nA P P L-I A T M C E T R E P A I T R I T S I G 賴S40 Air型LED鼸电鱅光电路I傭理与故障裣修乐视S40 A i r■型L ED液晶电视采用二合一电 源板,板号为715G6998-K)1-001-003H,实绘背 光电路如图1所示。
工作原理简析通电后,30V电压通过储能电感L8602加在 开关管Q8601的漏极。
12V电压加到三极管Q8604的发射极。
二次开机后,主板送来的O N/O F F信号电压约为2.9V,DIM(背光亮度调节)信号电压为3.1V时亮度最大。
三极管□李洪臣也随之导通,12V电压加到I C8601 (PF7903BS)⑧ 脚,则I C8601⑦脚输出幅度为8Vp-p、周期为 5.8#的驱动脉冲(如图2所示),Q8601工作于开 关状态;L8602下端产生幅度为68Vp-p、周期为 5.8恥的交流电压(如图3所示),经二极管D812K D8122整流后与30V供电电压叠加,在滤 波电容C8602、C8607两端产生约70V的直流电 压LED+,供给灯条。
与此同时,I C8601①脚输出脉冲信号,场效应 管Q8605工作在开关状态,点亮灯条,背光亮。
电 阻R8622~R8625两端电压通过R8613送给I C8601③脚,进行恒流控制。
在二次开机时,实测 灯条总电流为240m A(亮度最大),几秒钟后迅速 升到460m A,并基本稳定,说明该机背光恒流值是460m A。
该机灯条采用两路并联方式,每一路 灯条电流约是总电流一半。
实验发现,一路灯条开 路时,背光电路并不保护,但屏上一侧图像亮度正 常,另一侧图像亮度暗。
~p6l6~|C8618r^-f|R8620U l O k|i 0明05J t-i4486①8622n R8623n R8623M R8625I 21例1: 一台乐视S 40 A i r 型LED 液晶电视,开 机后屏右侧图像暗。
为了提高有线数字电视维修维护人员的业务水平;降低网络的故障率;提高工作效率,根据我市有线数字电视网的实际,组织相关技术人员参考有线数字电视的技术资料和行业标准汇集编写了本手册。
主要包括以下几部分内容:1、有线数字电视系统常见故障及处理办法;2、有线数字电视网络设备和器材的参数和技术标准。
3、数字电视网络各个节点的参数标准和最低要求。
4、相关设备和器材的日常操作要求和注意事项。
本手册编写人员水平有限,编写、校对时间短,在内容中难免出现一些错误和不足,恳请各位技术人员及时反馈、修正。
希望各营业厅和相关科室维修人员通过集体学习和自学等多种方式,使每个维修人员都能够熟悉、掌握本手册内容;提高维修人员的业务水平和维修技能。
有线数字电视系统常见故障及处理办法数字电视网络故障从用户端表现出的现象分为无信号、马赛克两种,此两种故障排查流程相似。
根据故障情况分析可以预判为:室内故障、光节点以下分配网故障、光缆线路及分光器故障和机房故障等四种。
日常维护人员主要面对的就是前两种故障。
一、室内故障维修维修人员上门后,分别测试终端盒输出信号、用户门口分支器输出信号,当用户门口分支器输出信号正常时,可判断故障点属于入户网部分或终端设备,具体排查如下:1、首先检查机尾线与机顶盒之间连接是否完好。
2、用仪器测量机尾线输出信号的电平、MER值和BER值。
如果输出信号正常,则机顶盒故障,更换机顶盒;如果输出信号不正常,则进入下一步。
3、检查机尾线是否损伤,如果机尾线F型接头松动或制作不规范、F型接头芯线发黑等请重新制作此接头,然后查看输出信号是否正常,如果正常,则故障解决,否则进入下一步。
4、查看终端盒与机尾线之间的连接是否良好;如果接触不良,则立即处理,并查看机尾线输出信号是否正常,如正常,则故障解决;不正常,则进入下一步。
5、拆下终端盒,用仪器测量终端盒输入信号的电平、MER值和B ER值是否正常。
正常,则查看终端盒输入端安装工艺是否良好,如果存在F型接头芯线发黑、F型接头制作不标准则立即做处理;如果工艺良好,则终端盒故障,立即更换。
乐视 TV 超级电视● Letv S40维修手册 V1.0修订记录目录1. 产品简介 (2)2. 产品技术规格 . (2)3. 维修指南 (4)3.1 文档使用说明 . (4)4. 维修注意事项及维修使用的工具 ............................................................... 4 4.1 维修注意事项 . (4)4.2 维修使用的工具 (5)5. LETV-S40主板介绍 ...................................................................................... 6 5.1 LETV-S40主板原理框图 (6)5.2 LETV-S40主板实物图 (7)6. LETV-S40主板维修介绍 . (8)6.1常见故障判别与维修 ............................................................................ 8 .6.1.1 开机问题 .................................................................................... 8 .6.1.2电视画面停留在开机LOGO . .................................................... 11 .6.1.3网络连接问题 (11).6.1.4电视画面正常,无声音 ........................................................... 12 6.2功能单元 ............................................................................................. 13 6.2.1 ATV问题 ................................................................................... 13 6.2.2 PC问题 : . ................................................................................... 14 6.2.3 HDMI问题 : . .............................................................................. 16 6.2.4 AV_IN问题 : .............................................................................. 16 6.2.5 AV_OUT问题 : . .......................................................................... 17 6.2.6 YPBPR问题 : . ............................................................................. 18 6.2.7 同轴问题 : ................................................................................. 19 6.2.8 USB无法连接 . ........................................................................... 19 6.3 遥控问题 ............................................................................................. 22 6.3.1 不遥控 ...................................................................................... 22 6.3.2遥控距离短,遥控角度小 .. (22)1. 产品简介(加入整机的机构图片整理 2. 产品技术规格3. 维修指南3.1 文档使用说明此文档用于指导乐视 TV 公司最高授权网点维修技术人员对乐视 TV 公司产品进行维修服务。
乐视超级电视的检修技巧□杜云鹏1.常见故障答疑(1) S40A I R、X3-40S、X3-40 系列机更换主板后出现图像花屏、图像倒置,X3-50、X3-55系列机更换主板后出现两幅画面,怎么处理?答:更换主板后若出现花屏、图像倒置或两幅图像,首先将整机软件升级到39S或更高版本,然后进入工厂模式“F a c t o r y Menu”,按“O K”键进入后选择“属性”设置,再选择整机型号、屏型号,接着写入正确属性,最后将电视机关机后重新开机即可。
提示:乐视屏型号的识别只需查看电视后盖标签即可,如:X3 -40S后盖标签有L.403S3、L403I3、L403P3等标示,乐视产品型号第5位为屏代码:S-三星、I-群创、P-夏普、L-LG、A-友达。
(2) 更换主板后出现红、绿、蓝滚动的测试卡是什么原因,怎么退出?答:换用新主板后,在开机时屏幕出现红绿蓝的原因,是乐视出厂将主板设置在“烧机模式”,所~ C1303U1301A P6269L V pjU S B_S S R X N1«-U S B_S S R X91«-U S8_S S T X N1«~U S B_S S T X P1«-L1IHl1i K<_u h"i h| § 5 51 § §由S LU丨^s'1U S B3_TXNUSB3_T X PU S B3_RXNG N D S丨&丨c o'aov>3>■g o给s'a¥ s'4s e i|to CD U GOU S8—2[>t《»_ U S B_2D-《以开机就会出现此现象。
此时只要按遥控器上的 “静音”键4s不放手即可退出。
(3)更换主板后开机不能默认轮播频道、音量 也是最大,怎么设置?答:出现此情况,请先进入工厂模式,检查总 线里面的“烧机模式”是否设置为“OFF”状态,如 果不是,请将总线“烧机模式”设置为“OFF”即可。
乐视电视维修中心电视在使用过程中,会出现各种各样的问题,这是非常正常的,也是无法避免的。
家里的乐视电视经常会出现电视背光不亮的问题,应该怎样进行维修呢?下面介绍乐视电视背光不亮维修技巧。
如果实在是解决不了的可以联系专业的维修公司或者乐视电视售后维修中心报修的哦。
接修一台乐视S50 Air电视,不通电、指示灯不亮,电源板号为715G6748-P02-000-003H。
通电开机测电源除主机整流输出为300V外,其它各项输出均为零,判断为电源板损坏。
该电源有个通病,就是板号为D9104、型号为MB510的肖特基二极管容易损坏,在线测试阻值为零,确已损坏。
应急修理本来是可以直接去掉该贴片二极管的,但为了保证同步整流驱动器SP6018的性能不受影响,同时也为减轻同步整流开关管Q9111的负担,建议最好找一个参数大于5A、100V的肖特基二极管换上电视背光不亮时,首先要检测有+24v输入到逆变器,再检测控制逆变器开关控制电压是否是高电平。
如果不是高电平,是数字板上控制逆变器开关控制的电路或者是软件有问题,予以维修或者更换数字板。
如果是高电平时,逆变器是要正常工作,输出高频高压来点亮背光源的背光灯。
看背光灯是否亮时,可以从前边看到灰蒙蒙的亮光。
从后边的背板小孔处,可以看到奶白色的灯光。
如果是高电平,灯光还不亮时,大部分是逆变器坏。
但是,也有是灯管坏,逆变器保护,没有高压输出造成的黑屏。
还有一种是开机瞬间,可以看到显示屏上有灯光闪一下就灭掉的故障,是逆变器坏或者是灯管不良造成的。
如果是逆变器坏,灯管亮一下很快就灭掉。
如果是灯管有问题,灯管在熄灭的速度上,会比逆变器坏灯管熄灭的速度慢一点点。
电视背光不亮的具体原因一般情况下是很难分辨出来的,要分清是哪一部分坏掉造成的,是要在开机的瞬间仔细观察,总结经验,才可以准确判断。
希望以上内容对你有所帮助。
乐视TV 超级电视●Letv S40维修手册V1.0拟制 张洪春、贺佐宾 日期 评审 王智日期试用学习版_仅供学习参考_tsk k y d修订记录版本号日期作者修订描述V1.0 初稿完成试用学习版_仅供学习参考_ts kk yd目录1. 产品简介 (2)2. 产品技术规格 (2)3. 维修指南 (4)3.1 文档使用说明 (4)4. 维修注意事项及维修使用的工具 (4)4.1 维修注意事项 (4)4.2 维修使用的工具 (5)5. LETV-S40主板介绍 (6)5.1 LETV-S40主板原理框图 (6)5.2 LETV-S40主板实物图 (7)6. LETV-S40主板维修介绍 (8)6.1常见故障判别与维修 (8).6.1.1 开机问题 (8).6.1.2电视画面停留在开机LOGO (11).6.1.3网络连接问题 (11).6.1.4电视画面正常,无声音 (12)6.2功能单元 (13)6.2.1 ATV问题 (13)6.2.2 PC问题: (14)6.2.3 HDMI问题: (16)6.2.4 AV_IN问题: (16)6.2.5 AV_OUT问题: (17)6.2.6 YPBPR问题: (18)6.2.7 同轴问题: (19)6.2.8 USB无法连接 (19)6.3 遥控问题 (22)6.3.1 不遥控 (22)6.3.2遥控距离短,遥控角度小 (22)试用学习版_仅供学习参考_ts kk yd1.产品简介(加入整机的机构图片整理)2.产品技术规格硬件芯片Processor(处理器):MSD6A801FVA。
DRAM(内存):1GB, DDR3。
FLASH:4GB Flash。
网络接口以太网口:1个10/100自适应以太网口,RJ45,需明确标识为“网络”。
Wi-Fi:802.11 b/g/n。
音频接口数字音频接口:SPDIF。
耳机接口:EARPHONE。
视频接口HDMI接口:3个HDMI接口,面板标示为 "HDMI"。
VGA接口:1个VGA接口,面板标示为“PC“。
AV接口:1个AV接口,面板标示为“AV “。
ATV接口:1个ATV接口,75Ω外接端子,面板标示为“ATV”。
YPbPr接口:一出三个接口,面板标示为“YPbPr”。
试用学习版_仅供学习参考_ts kk ydAV out 接口一出三个接口。
其他接口USB2.0接口:3×USB 。
SD 卡接口:1×SD 。
遥控器接口:红外接口。
环境要求噪音:<25dB工作温度:温度为-10℃~40℃的环境。
说明:芯片的正常工作温度最高为70度,同时发热量较大,在环境温度超过40度时,芯片将接近临界温度,容易发生不稳定情况。
工作湿度:5% - 95%。
控制面板电源开关按键:电源开关设计在机体右侧下方。
电源管理:软件配套的电源管理。
LED 状态显示:LED 指示电源/待机、红外,均放置在前面板。
电源/功耗电源:AC 220/110V (范围90-264V );50/60Hz (范围47-63Hz )。
功耗:<10W (不外接USB 设备情况下)。
待机功耗:<0.5W 。
指示灯 电源指示灯:红(待机);绿(工作);断电指示灯灭。
试用学习版_仅供学习参考_t s k k y d红外指示灯:为红色,当有遥控按键按下时会闪烁。
网络指示灯:红(网络断开);绿(网络连接)。
尺寸 机身净重3. 维修指南3.1 文档使用说明此文档用于指导乐视TV 公司最高授权网点维修技术人员对乐视TV 公司产品进行维修服务。
此服务手册只能提供给乐视TV 公司已授权的维修服务网点及公司使用,并且内容为保密信息。
虽然我们尽可能地确保此文档的精确性,但仍可能有错误出现。
如果有你发现任何错误或有更多的建议,请与乐视TV 客服人员联系。
4. 维修注意事项及维修使用的工具 4.1 维修注意事项A :整机维修时请注意保管好机器配件及拆机螺丝等器件,维修完成后整机需要包装完整测试正常后才可以入库。
B :整机维修时请保护好外壳,不要刮伤机器外壳,影响外观。
试用学习版_仅供学习参考_tsk k y dC:拆机时先拆底部螺丝,再拆主板。
D:不要使用高于直流12V的电源接入到机器电源口。
4.2 维修使用的工具A:十字和一字螺丝刀、套筒螺丝刀B:数字万用表或指针式万用表C:数字示波器D:恒温电烙铁E:焊锡丝F:串口线G:U盘试用学习版_仅供学习参考_ts kk yd5.LETV-S40主板介绍5.1 LETV-S40主板原理框图※以上是LETV-S40原理框图试用学习版_仅供学习参考_ts kk yd5.2 LETV-S40主板实物图试用学习版_仅供学习参考_ts kk yd6. LETV-S40主板维修介绍 6.1常见故障判别与维修在维修前,请先目测主板是否有意外短路,断路等情况(特别是电源对地的短路,容易烧坏电源系统),检查电视内各接口的连接方式是否正确,连接效果是否良好,在确保屏为正常的状态进行维修。
.6.1.1 开机问题A :液晶电视不开机,电源指示灯不亮,电视画面不显示,有可能造成此现象的原因如下:※ 电源供电不良 【检查电源线是否连接OK,主板供电是否正常,若没有供电电压,则可判定电源板损坏】※ PCB 主板不良 【检查主板上供电是否正常,测量几个主要供电电压及复位电路,如果有异常则修复,若怀疑主芯片U10坏,可通过拆换主芯片的方式消除此故障】 ※ 软件不良 【更换已经烧好程序的FLASH 或者通过串口更换FLASH 软件,或者重新开机正常后通过U 盘或者SD 卡刷新软件】注: 关键点电压: TP1:5V , TP9:3.3V , TP4:5V , TP5:12V ,TP8:2.5V ,TP10:3.3V , TP7:1.5V , TP3:1.2V ,电压异常则检查该部分电路。
电源部分电路见下图:试用学习版_仅供学习参考_tsk k y d学习版_仅供学习参考_ts kk yd试用以上方法不能修复返回工厂维修。
B :通电开机,黑屏,电源指示灯先亮红灯后变绿灯,电视无显示,但有声音且电视背光亮,造成此现象的原因如下:※ 屏线不良【确认屏线是否损坏,如果线材良好,检查连接是否正确,接触是否良好,可通过正确的的插拔方式消除该故障】C :液晶电视开机白屏,有可能造成此现象的原因如下:※ 屏线不良 【确认屏线是否损坏,如果线材良好,检查连接是否正确,有异常则修复】※ 屏电压异常 【检查屏电压是否正常,尝试重新复位或者重新升级软件,若屏电压为低,那么查看决定屏电压输出的开关管Q10或Q11是否已经损害,如果已经击穿,更新新的开关管可排除故障现象 】以上方法不能修复返回工厂维修。
试用学习版_仅供学习参考_tsk k y d.6.1.2电视画面停留在开机LOGOA :通电开机,电视画面一直停留在开机LOGO ,有可能造成此现象的原因如下:※ 软件不良 【通过串口查看机器启动时的打印信息,与好机器对比打印信息,更换已经烧好程序的FLASH 或者通过串口更换FLASH 软件,或者重新开机正常后通过U 盘或者SD 卡刷新软件】注:此问题一般均属于软件不良导致,如果更换FLASH 不能修复返回工厂维修。
.6.1.3网络连接问题A :无线网络WIFI 不能连接※ 无线WIFI 密码及网络设置异常,即IP 地址设置等,请参照用户手册设置。
※ 软件不良 【更换已经烧好程序的FLASH ,或者通过U 盘或者SD 卡刷新软件】 ※ WIFI 模块及天线不良,测量主板接WIFI 模块端口J16供电是否正常,L13两端为5V ,上述方法检查无异常。
更换WIFI 模块及天线。
B :有线网络不能连接※ 检查网线连接及网络设置,请参照用户手册设置。
检查主板网络接口U21及网口变压器J300及外围。
※ 软件不良 【更换已经烧好程序的FLASH ,或者通过U 盘或者SD 卡刷新软件】试用学习版_仅供学习参考_t s k k y d.6.1.4电视画面正常,无声音A :开机图像正常,无音 。
有可能造成此现象的原因如下:※ 静音设置 【在音频输入正常时存在mute 操作,重新设置音量即可】※ 喇叭及功放相关 【检测喇叭接口J1是否有信号输出,若正常,更换喇叭即可。
否则检测功放的第3、12脚是否有信号输入,若正常,检查功放供电相关或更换功放】※ 主控IC 【检测芯片是否有信号输出,检查主控IC 与功放之间的线路,无信号输出,请更换主控IC 】功放部分电路图如下。
试用学习版_仅供学习参考_tsk k y d6.2功能单元6.2.1 A TV 问题A : ATV 不搜台,维修过程如下:【先检查外部射频信号输入是否正常,检查ATV 供电部分No.2 pin of U14是否有3.3V ,若无则检修U15的电源部分,若有可检查No. 9,10 pin of U14 I2C 时钟和数据是否正常,检查No.5/6 pin of U14 中频信号是否正常,若正常请检查带通滤波器BPF 电路及与主控IC 外部相关是否OK,或更换高频头进行故障现象排除】试用学习版_仅供学习参考_tsk k y d以上方法不能修复返回工厂维修。
TUNER 电路图如下所示:B: ATV 模式下,有图像 无声音。
维修过程如下:【检查在AV 和PC 模式下声音是否正常,若无请参考<6.1.4电视画面正常,无声音>进行维修,否之,请更换高频头】6.2.2 PC 问题:A :无信号:※连接不良 【请检查 VGA 线材是否正常,接触是否良好】※行场信号 【请检查No.13,14pin of VGA 信号是否正常,与主控IC 之间的网络是否正常,有异常则修复】试用学习版_仅供学习参考_tsk k y d下图为VGA 部分电路:B :图像不在屏幕中央:【请使用自适应调节功能auto-adjust operation 或刷新软件】C :色彩不正常:※连接不良 【请检查VGA 线材是否正常,接触是否良好】※RGB【请检查RGB 三色信号是否输入正常,若正常请重置系统图像设置,若不正常请检查RGB 信号输入网络】D :画面抖动:试用学习版_仅供学习参考_tsk k y d※行场信号不正常 【请检查VGA 行场信号是否稳定正常,若正常请调出OSD 菜单设置及检查输入模式是否正确,若行场不正常请检查行场信号的网络电路】6.2.3 HDMI 问题:A :无图像,造成此现象的原因如下:※连接不良 【请检查线材是否良好,接触是否足够正常,有异常则更换HDMI 线材】※输入不良 【请检查在PC 模式下是否有声音输出,若无请参照<6.1.4电视画面正常,无声音>进行维修,排除故障,若有声音输出,请检查HDMI 输入至主控IC U10之间的线路】B :有图像,无声音。
